CR2-L500 - Einbau
Einbau in minimalem Abstand zu einem Bauteil und oder zu einer anderen Brandschutzklappe
Prinzip
Gemäß der europäischen Prüfnorm EN 1366-2 soll eine Brandschutzklappe mit einem Mindestabstand von 75 mm zu einer angrenzenden Tragkonstruktion und 200 mm zu einer anderen Klappe eingebaut werden, sofern die Lösung nicht für einen kürzeren Abstand geprüft ist. Diese Reihe der Rf-t Brandschutzklappen wurde erfolgreich geprüft und kann in einer vertikalen oder horizontalen Tragkonstruktion mit einem Abstand unterhalb der vorgegebenen Norm eingebaut werden.
Für runde Klappen beträgt der Mindestabstand 30 mm.
Gemäß der europäischen Prüfnorm EN 1366-2 soll eine Brandschutzklappe mit einem Mindestabstand von 75 mm zu einer angrenzenden Tragkonstruktion und 200 mm zu einer anderen Klappe eingebaut werden, sofern die Lösung nicht für einen kürzeren Abstand geprüft ist. Diese Reihe der Rf-t Brandschutzklappen wurde erfolgreich geprüft und kann in einer vertikalen oder horizontalen Tragkonstruktion mit einem Abstand unterhalb der vorgegebenen Norm eingebaut werden.
Für runde Klappen beträgt der Mindestabstand 30 mm.
Zertifizierte Lösung
Die Lösung für die Rf-t Brandschutzklappe besteht aus folgenden Elementen: A: Universelle Abdichtung für Mindestabstand; B: Abdichtung laut bestehenden Klassifizierungen (Leistungserklärung).
A. Abdichtung der seitlichen Öffnung mit Mindestabständen zwischen Klappe und Wand/Decke oder eine andere Brandschutzklappe: Steinwolle-Dämmplatten 150 kg/m³) werden auf eine Tiefe von min. 400 mm angebracht , davon 150 mm auf der Mechanismusseite der Wand. Auf der nicht-Mechanismusseite der Wand, die Steinwolle-Dämmplatten müssen mindestens bündig mit der Wand sein.
Die Oberfläche dieser Abdichtung befindet sich zwischen den Achsen (Mittelpunkten) der Klappen.
B. Abdichtung des Rests der Öffnung entsprechend der bestehenden Klassifizierungen für die Brandschutzklappe (Leistungserklärung).
Dies gilt auch für runden Klappen, die mit einem Mindestabstand voneinander (30 bis 200 mm) angebracht sind, jedoch mit einem Abstand über 75 mm zu einer Wand/Decke.
Detaillierte Informationen für jeden Kombination von Wand/Abdichtung finden Sie in den jeweiligen Installationsmethoden.
Die Lösung für die Rf-t Brandschutzklappe besteht aus folgenden Elementen: A: Universelle Abdichtung für Mindestabstand; B: Abdichtung laut bestehenden Klassifizierungen (Leistungserklärung).
A. Abdichtung der seitlichen Öffnung mit Mindestabständen zwischen Klappe und Wand/Decke oder eine andere Brandschutzklappe: Steinwolle-Dämmplatten 150 kg/m³) werden auf eine Tiefe von min. 400 mm angebracht , davon 150 mm auf der Mechanismusseite der Wand. Auf der nicht-Mechanismusseite der Wand, die Steinwolle-Dämmplatten müssen mindestens bündig mit der Wand sein.
Die Oberfläche dieser Abdichtung befindet sich zwischen den Achsen (Mittelpunkten) der Klappen.
B. Abdichtung des Rests der Öffnung entsprechend der bestehenden Klassifizierungen für die Brandschutzklappe (Leistungserklärung).
Dies gilt auch für runden Klappen, die mit einem Mindestabstand voneinander (30 bis 200 mm) angebracht sind, jedoch mit einem Abstand über 75 mm zu einer Wand/Decke.
Detaillierte Informationen für jeden Kombination von Wand/Abdichtung finden Sie in den jeweiligen Installationsmethoden.
Einschränkungen
Die Blattachse sollte horizontal oder mit maximal 45° ausgerichtet sein.
Es können maximal 3 runde Klappen mit Mindestabstand voneinander vertikal oder horizontal (mit einer Gruppe von maximal 4 Klappen) installiert werden.
Hinweis: Wenn Sie die Öffnung mit feuerbeständiger Steinwolle abdichten, hängt die maximale Anzahl an Klappen auch von dem maximal zulässigen „Leerabschottung“ für das ausgewählte Dichtmaterial ab. Beziehen Sie sich für diese Informationen auf die Angaben des Herstellers.
Die Blattachse sollte horizontal oder mit maximal 45° ausgerichtet sein.
Es können maximal 3 runde Klappen mit Mindestabstand voneinander vertikal oder horizontal (mit einer Gruppe von maximal 4 Klappen) installiert werden.
Hinweis: Wenn Sie die Öffnung mit feuerbeständiger Steinwolle abdichten, hängt die maximale Anzahl an Klappen auch von dem maximal zulässigen „Leerabschottung“ für das ausgewählte Dichtmaterial ab. Beziehen Sie sich für diese Informationen auf die Angaben des Herstellers.
Einbau in Massivwand
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 120 (ve i o) S - (500 Pa) | Mörtel / Gips | Art der Installation: Einbau, 0-360°. Mindestabstände mit Achse bis 45°. | Ø 200-630 mm
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Mörtel / Gips | Art der Installation: Einbau, 0-360°. Mindestabstände mit Achse bis 45°. | Ø 200-630 mm
Die Brandschutzklappen können in minimalem Abstand (≥ 30 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe installiert werden.

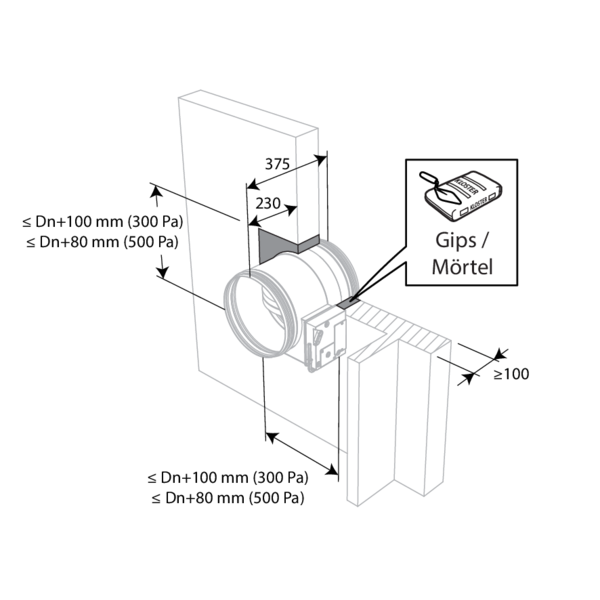

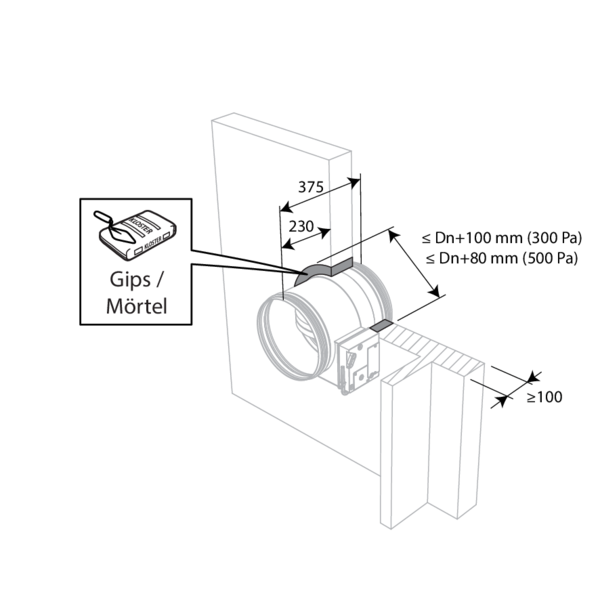

Bohren Sie die erforderlichen Öffnungen (≤ DN + 100 mm) / (≤ Dn + 80 mm) in die Wand.
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.

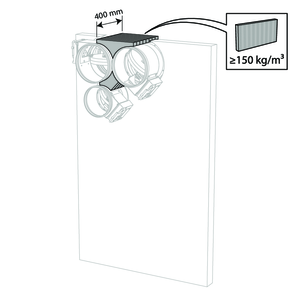

Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Oberfläche dieser Abdichtung befindet sich zwischen den Achsen (Mittelpunkten) der Klappen.
Achtung: Die Öffnung wird gemäß der bestehenden Klassifizierung (siehe nächster Punkt) abgedichtet. - 2 Brandschutzklappen werden mit einem Mindestabstand voneinander, jedoch mit einem normalen Abstand (≥ 75 mm) zur Wand oder zum Boden bzw. zur Decke installiert. - Eine einzelne (keine Gruppe) Brandschutzklappe wird mit einem Mindestabstand (≤ 75 mm) zur Wand oder zum Boden bzw. zur Decke platziert.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Oberfläche dieser Abdichtung befindet sich zwischen den Achsen (Mittelpunkten) der Klappen.
Achtung: Die Öffnung wird gemäß der bestehenden Klassifizierung (siehe nächster Punkt) abgedichtet. - 2 Brandschutzklappen werden mit einem Mindestabstand voneinander, jedoch mit einem normalen Abstand (≥ 75 mm) zur Wand oder zum Boden bzw. zur Decke installiert. - Eine einzelne (keine Gruppe) Brandschutzklappe wird mit einem Mindestabstand (≤ 75 mm) zur Wand oder zum Boden bzw. zur Decke platziert.

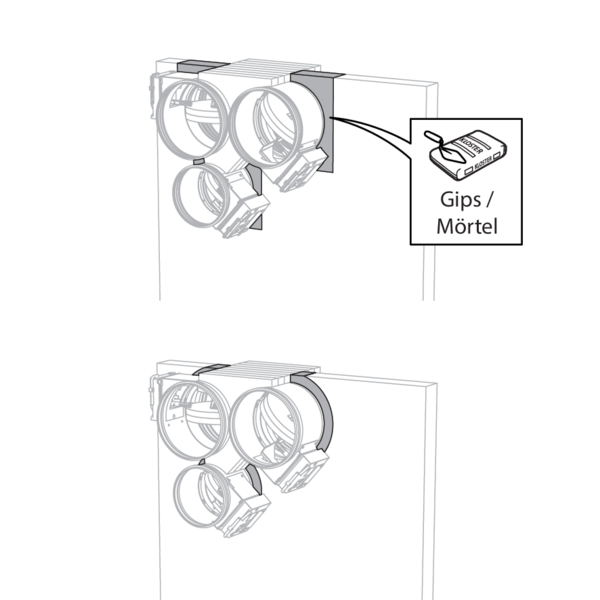

Dichten Sie den Rest der Öffnung mit Standardmörtel oder Gips ab.

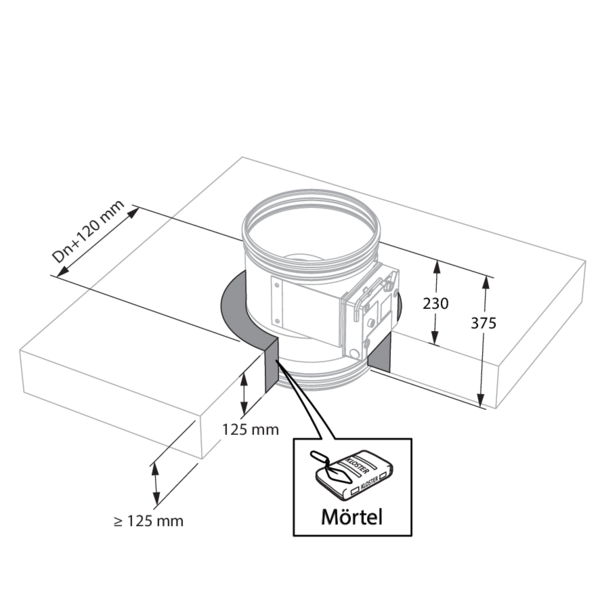

Einbau in Massivdecke (125 mm)
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 125 mm | EI 90 (ho i o) S - (500 Pa) | Mörtel | Art der Installation: Einbau, 0-360°. | Ø 200-630 mm

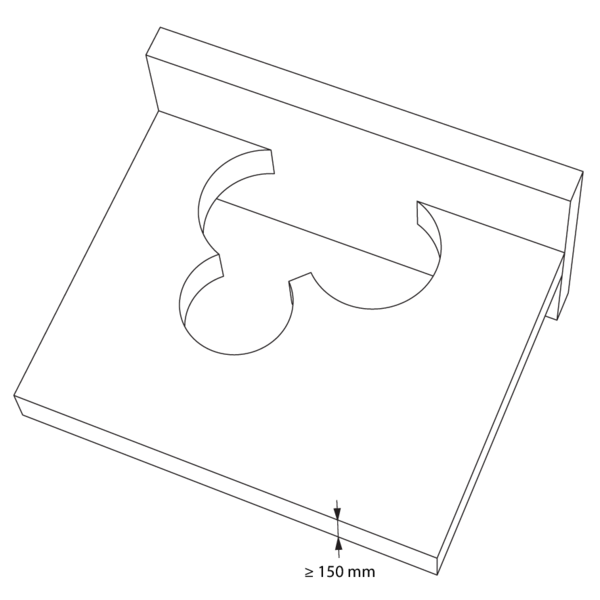

Einbau in Massivdecke (150 mm)
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 150 mm | EI 120 (ho i o) S - (500 Pa) | Mörtel | Art der Installation: Einbau, 0-360°. Mindestabstände zugelassen. | Ø 200-630 mm

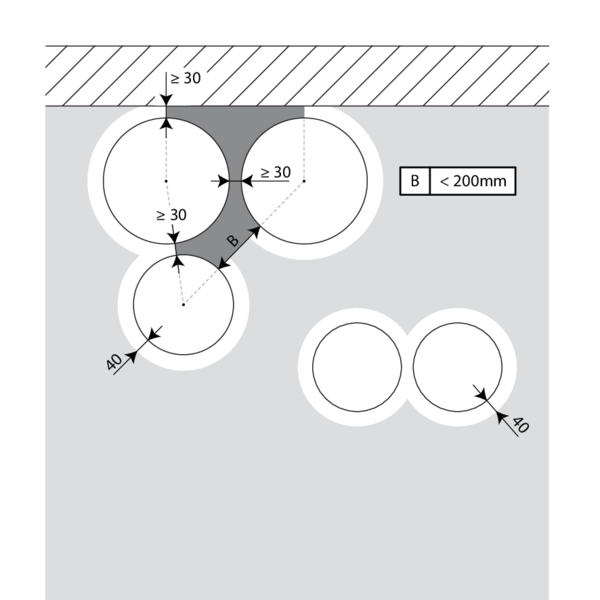

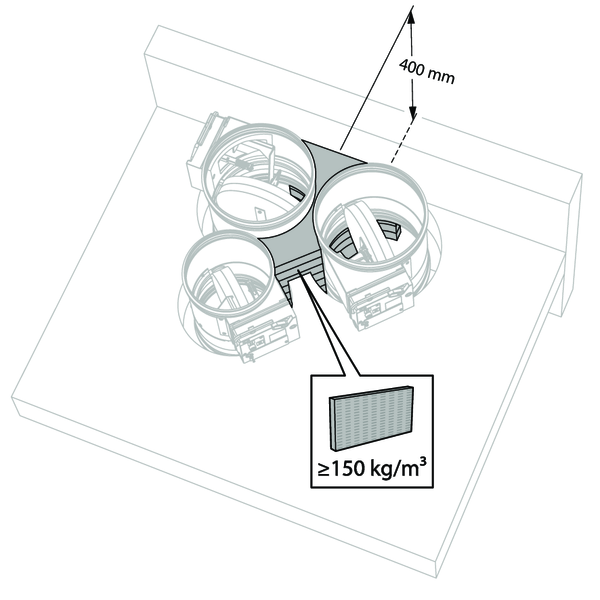

Die Brandschutzklappen können in minimalem Abstand (≥ 30 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe installiert werden.

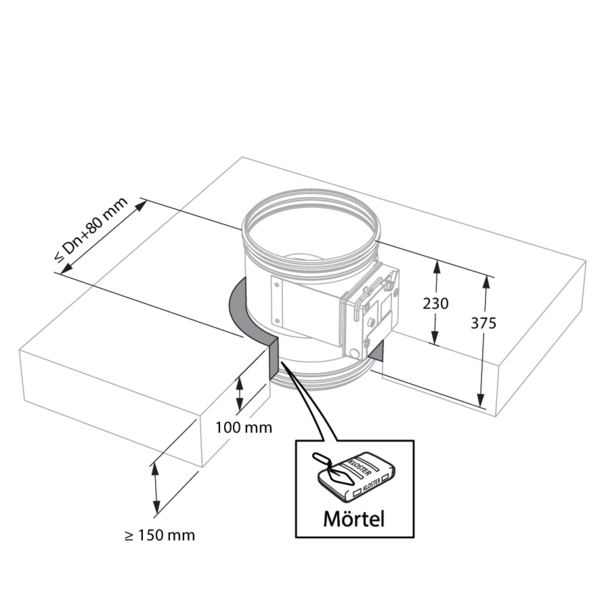

Bohren Sie die erforderlichen Öffnungen (≤ DN + 80 mm) in die Decke.
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Oberfläche dieser Abdichtung befindet sich zwischen den Achsen (Mittelpunkten) der Klappen.
Achtung: Die Öffnung wird gemäß der bestehenden Klassifizierung (siehe nächster Punkt) abgedichtet. - 2 Brandschutzklappen werden mit einem Mindestabstand voneinander, jedoch mit einem normalen Abstand (≥ 75 mm) zur Wand oder zum Boden bzw. zur Decke installiert. - Eine einzelne (keine Gruppe) Brandschutzklappe wird mit einem Mindestabstand (≤ 75 mm) zur Wand oder zum Boden bzw. zur Decke platziert.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Oberfläche dieser Abdichtung befindet sich zwischen den Achsen (Mittelpunkten) der Klappen.
Achtung: Die Öffnung wird gemäß der bestehenden Klassifizierung (siehe nächster Punkt) abgedichtet. - 2 Brandschutzklappen werden mit einem Mindestabstand voneinander, jedoch mit einem normalen Abstand (≥ 75 mm) zur Wand oder zum Boden bzw. zur Decke installiert. - Eine einzelne (keine Gruppe) Brandschutzklappe wird mit einem Mindestabstand (≤ 75 mm) zur Wand oder zum Boden bzw. zur Decke platziert.

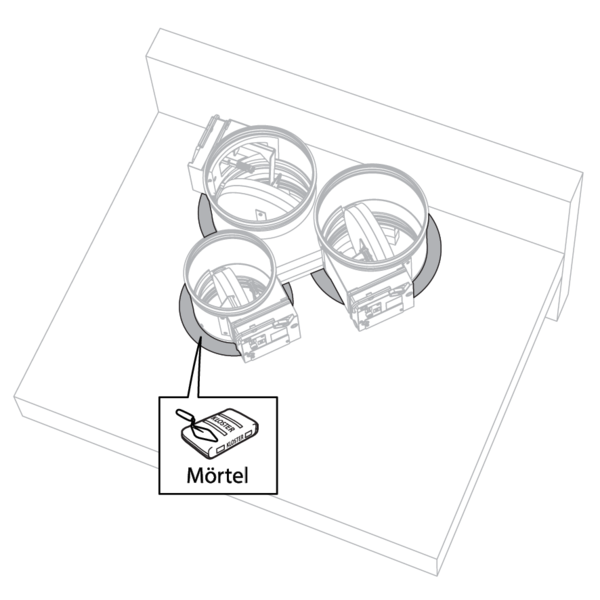

Dichten Sie den Rest der Öffnung mit Standardmörtel ab.

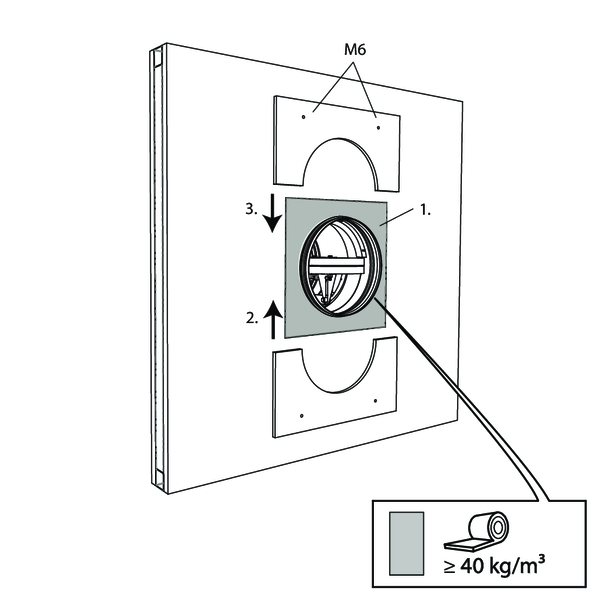

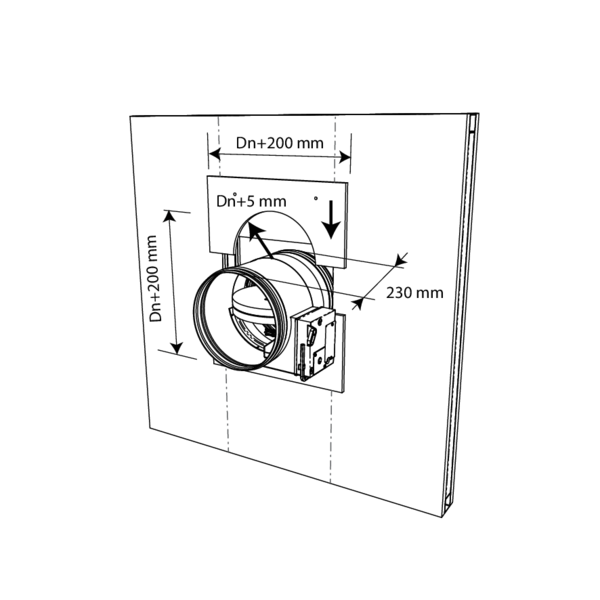

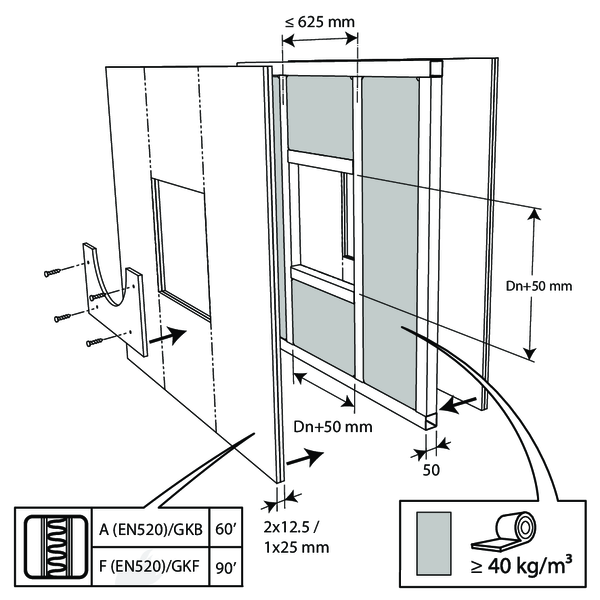

Einbau in Leichtbauwand (Metallständerwand mit Gipskartonplatten)
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Steinwolle ≥ 40 kg/m³ + Abdeckplatten | Art der Installation: Einbau, 0-360°. Mindestabstände mit Achse bis 45°. | Ø 200-630 mm
- Metallständerwand: Gipskartonwand Typ A (EN520) ≥ 100 mm | EI 60 (ve i o) S - (500 Pa) | Steinwolle ≥ 40 kg/m³ + Abdeckplatten | Art der Installation: Einbau, 0-360°. Mindestabstände mit Achse bis 45°. | Ø 200-630 mm
Die Brandschutzklappen können in minimalem Abstand (≥ 30 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe installiert werden.

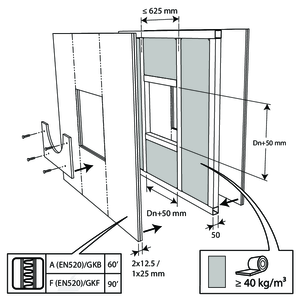

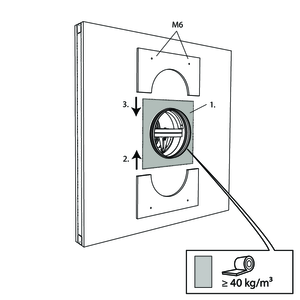

Bauen Sie eine Leichtbauwand mit horizontalen und vertikalen Profilen um die Einbauöffnung herum.
Bei den Öffnungen um die Klappen (DN + 50 mm) wird der Hohlraum zwischen den Gipswänden mit Steinwolle mit einer Mindestdichte von 40 kg/m³ gefüllt.
Bei den Öffnungen um die Klappen (DN + 50 mm) wird der Hohlraum zwischen den Gipswänden mit Steinwolle mit einer Mindestdichte von 40 kg/m³ gefüllt.
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.

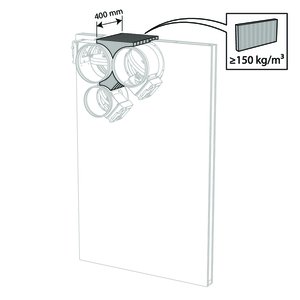

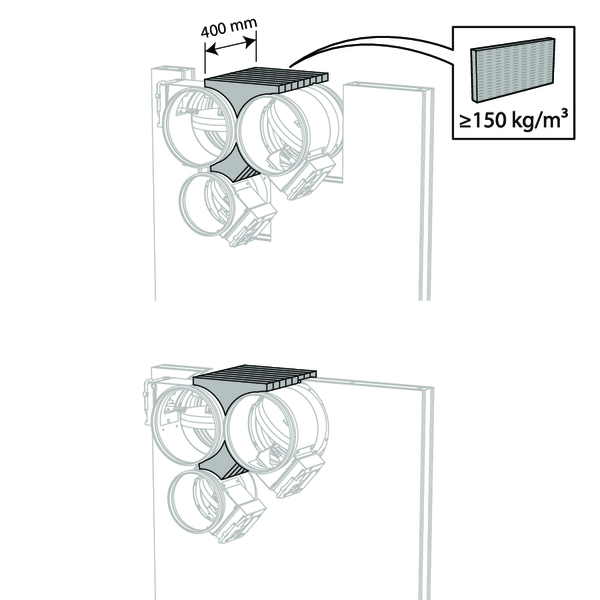

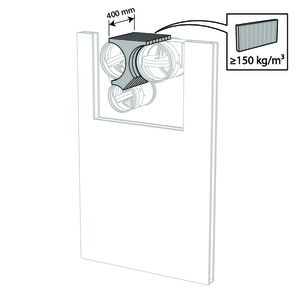

Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Achtung: Die Öffnung wird gemäß der bestehenden Klassifizierung (siehe nächster Punkt) abgedichtet. - 2 Brandschutzklappen werden mit einem Mindestabstand voneinander, jedoch mit einem normalen Abstand (≥ 75 mm) zur Wand oder zum Boden bzw. zur Decke installiert. - Eine einzelne (keine Gruppe) Brandschutzklappe wird mit einem Mindestabstand (≤ 75 mm) zur Wand oder zum Boden bzw. zur Decke platziert.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Achtung: Die Öffnung wird gemäß der bestehenden Klassifizierung (siehe nächster Punkt) abgedichtet. - 2 Brandschutzklappen werden mit einem Mindestabstand voneinander, jedoch mit einem normalen Abstand (≥ 75 mm) zur Wand oder zum Boden bzw. zur Decke installiert. - Eine einzelne (keine Gruppe) Brandschutzklappe wird mit einem Mindestabstand (≤ 75 mm) zur Wand oder zum Boden bzw. zur Decke platziert.
Bringen Sie abschließend an beiden Seiten der Oberfläche Abdeckplatten (Gipskartonplatten) an.

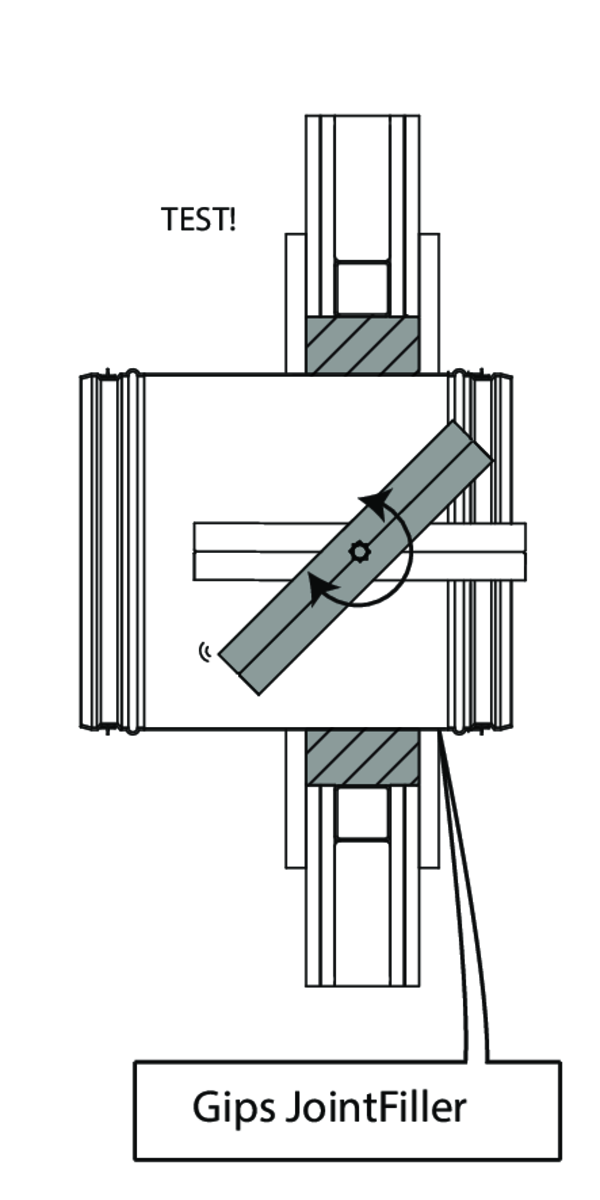

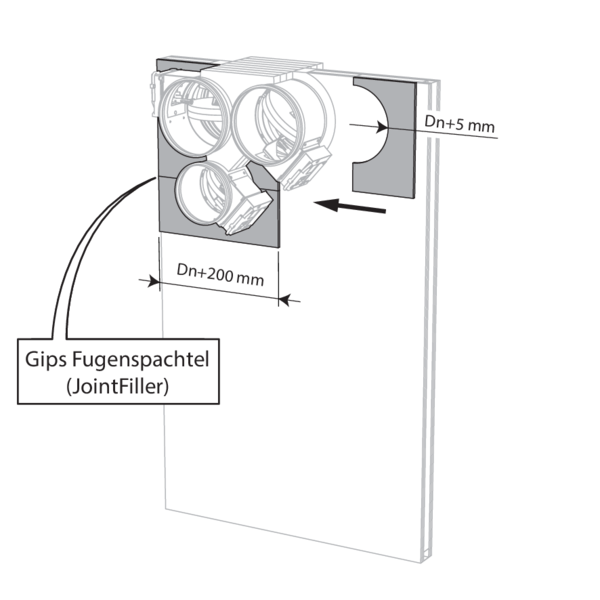

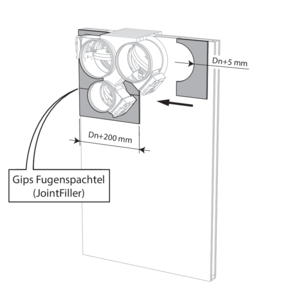

Dichten Sie die Lücke zwischen den Gipskartonplatten mit Spachtelmasse ab.
Dichten Sie die Lücke zwischen den Gipskartonplatten mit Spachtelmasse ab.
Einbau in Leichtbauwand (Metallständerwand mit Gipskartonplatten), Nasseinbau mit Gips
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Metallständerwand: Gipskartonwand Typ A (EN520) ≥ 100 mm | EI 60 (ve i o) S - (500 Pa) | Gips | Art der Installation: Einbau, 0-360°. Mindestabstände mit Achse bis 45°. | Ø 200-630 mm
- Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 120 (ve i o) S - (500 Pa) | Gips | Art der Installation: Einbau, 0-360°. Mindestabstände mit Achse bis 45°. | Ø 200-630 mm

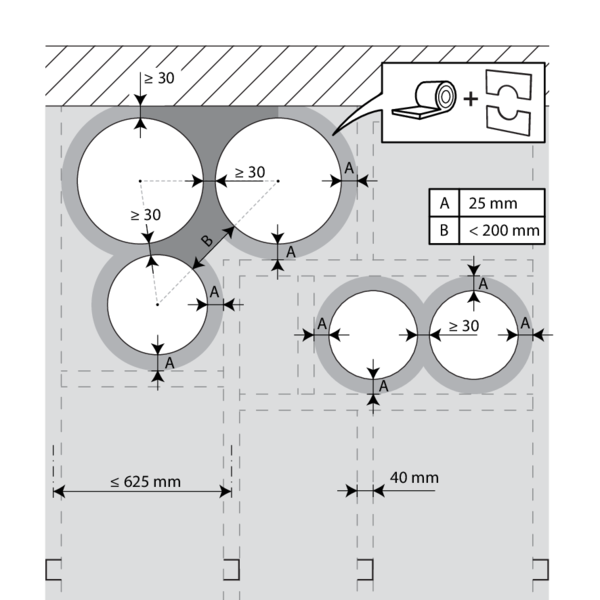

Die Brandschutzklappen können in minimalem Abstand (≥ 30 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe installiert werden.

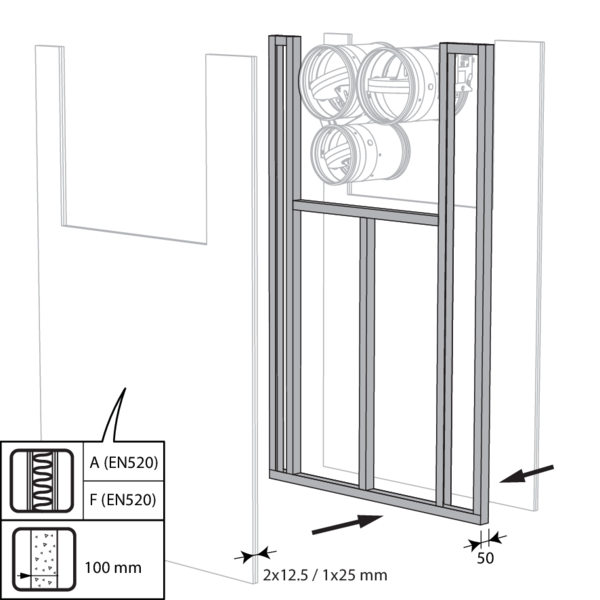

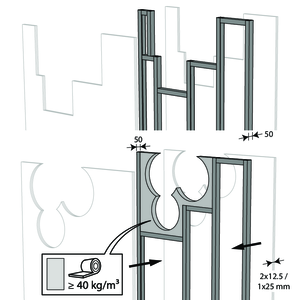

Bauen Sie eine Leichtbauwand mit horizontalen und vertikalen Profilen um die Einbauöffnung herum.
Beim Einbau einer einzelnen Brandschutzklappe in minimalem Abstand zur Decke ist es aus brandschutztechnischer Sicht nicht erforderlich, Profile um die Einbauöffnung herum vorzusehen.
Bei der Einbauöffnung um die Klappen wird der Hohlraum zwischen der Beplankung teilweise (bis DN + 80 mm) mit Steinwolle mit einer Mindestdichte von 40 kg/m³ gefüllt.
Beim Einbau einer einzelnen Brandschutzklappe in minimalem Abstand zur Decke ist es aus brandschutztechnischer Sicht nicht erforderlich, Profile um die Einbauöffnung herum vorzusehen.
Bei der Einbauöffnung um die Klappen wird der Hohlraum zwischen der Beplankung teilweise (bis DN + 80 mm) mit Steinwolle mit einer Mindestdichte von 40 kg/m³ gefüllt.
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.

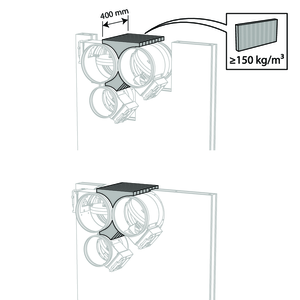

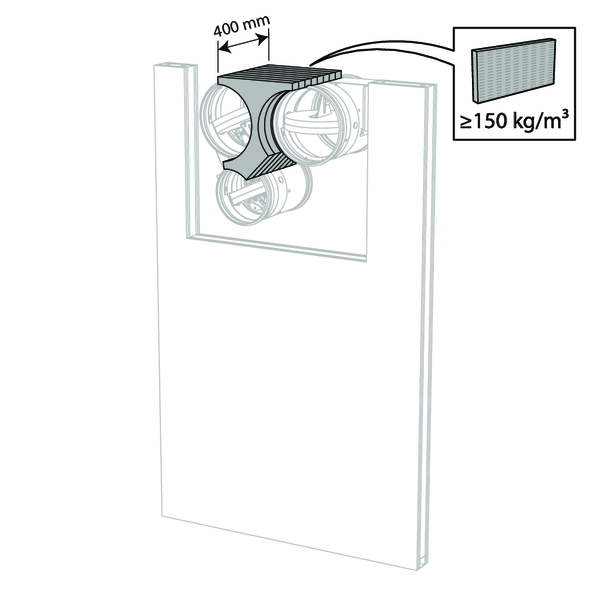

Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Oberfläche dieser Abdichtung befindet sich zwischen den Achsen (Mittelpunkten) der Klappen.
Achtung: Die Öffnung wird gemäß der bestehenden Klassifizierung (siehe nächster Punkt) abgedichtet. - 2 Brandschutzklappen werden mit einem Mindestabstand voneinander, jedoch mit einem normalen Abstand (≥ 75 mm) zur Wand oder zum Boden bzw. zur Decke installiert. - Eine einzelne (keine Gruppe) Brandschutzklappe wird mit einem Mindestabstand (≤ 75 mm) zur Wand oder zum Boden bzw. zur Decke platziert.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Oberfläche dieser Abdichtung befindet sich zwischen den Achsen (Mittelpunkten) der Klappen.
Achtung: Die Öffnung wird gemäß der bestehenden Klassifizierung (siehe nächster Punkt) abgedichtet. - 2 Brandschutzklappen werden mit einem Mindestabstand voneinander, jedoch mit einem normalen Abstand (≥ 75 mm) zur Wand oder zum Boden bzw. zur Decke installiert. - Eine einzelne (keine Gruppe) Brandschutzklappe wird mit einem Mindestabstand (≤ 75 mm) zur Wand oder zum Boden bzw. zur Decke platziert.

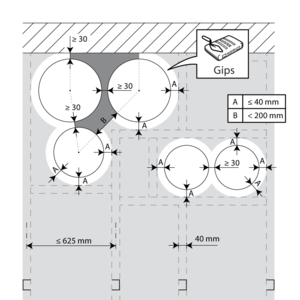

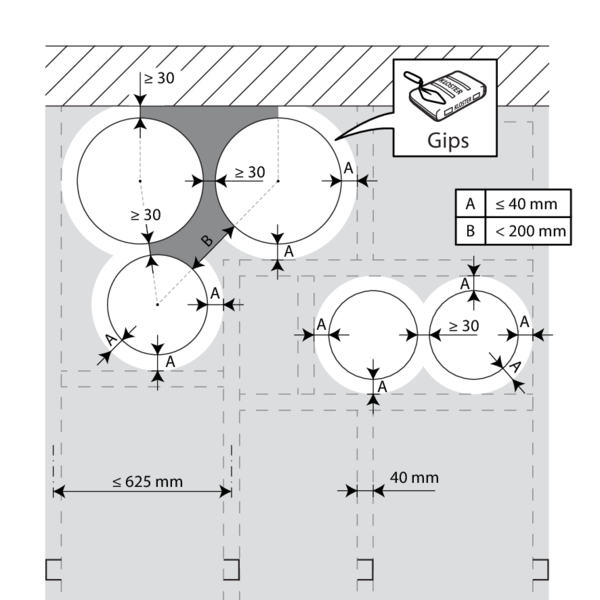

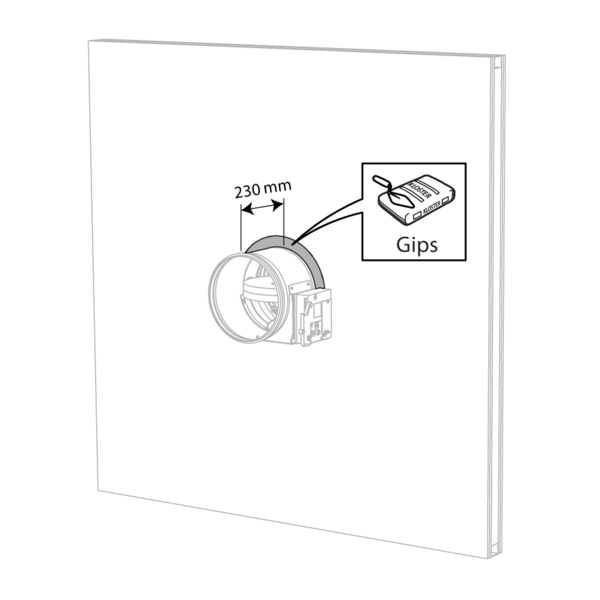

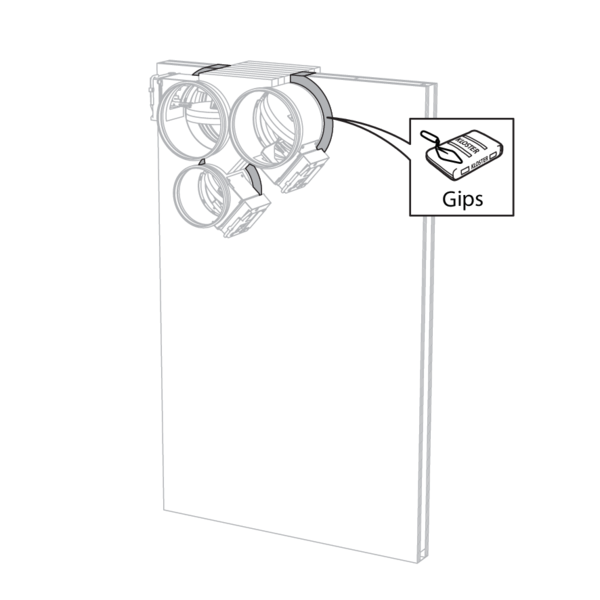

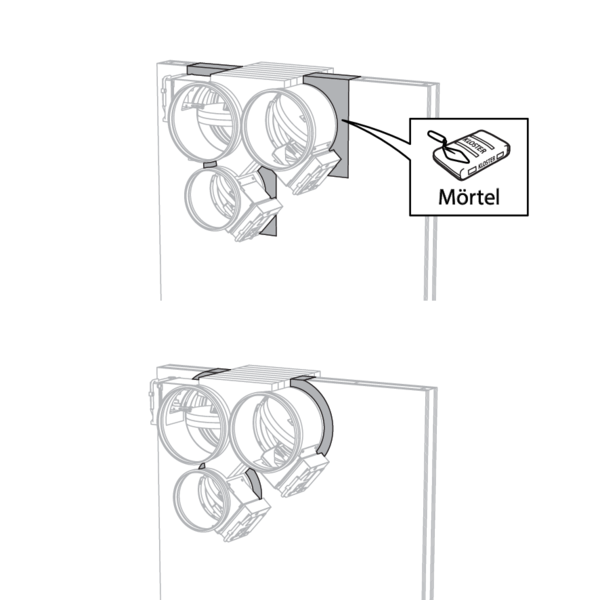

Dichten Sie den Rest der Öffnung mit Standard-Gips über die gesamte Wanddicke ab.

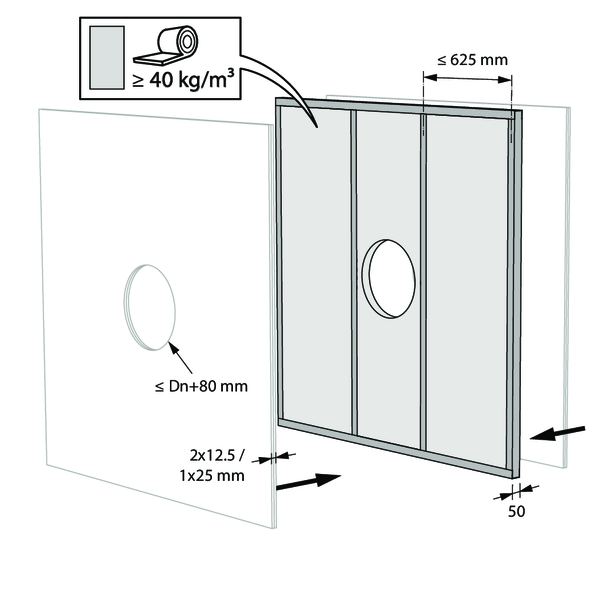

Einbau in Leichtbauwand (Metallstanderwand mit Gipskartonplatten), Nasseinbau mit Mörtel
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Metallständerwand: Gipskartonwand Typ A (EN520) ≥ 100 mm | EI 60 (ve i o) S - (300 Pa) | Mörtel | Art der Installation: Einbau, 0-360°. Mindestabstände mit Achse bis 45°. | Ø 200-630 mm
- Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Mörtel | Art der Installation: Einbau, 0-360°. Mindestabstände mit Achse bis 45°. | Ø 200-630 mm
Die Brandschutzklappen können in minimalem Abstand (≥ 30 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe installiert werden.

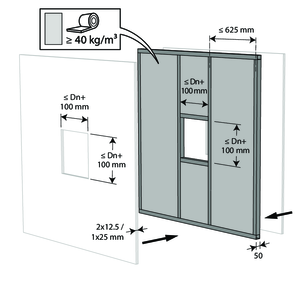

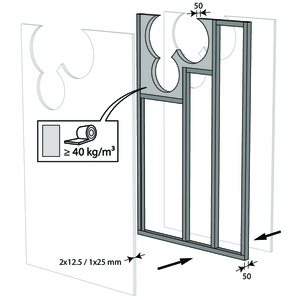

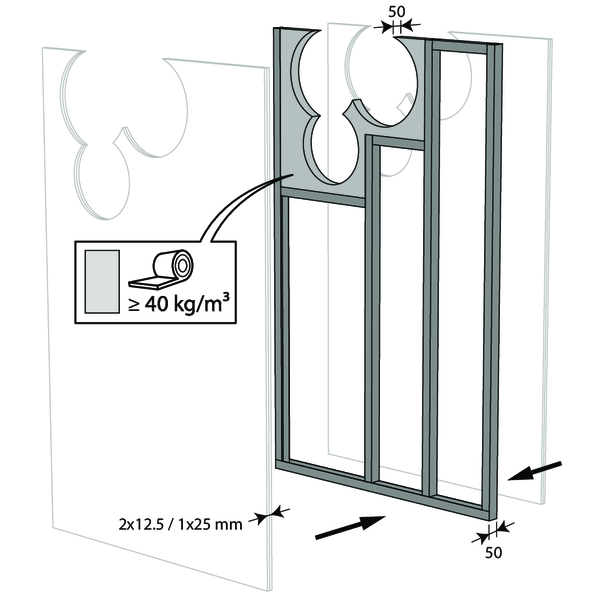

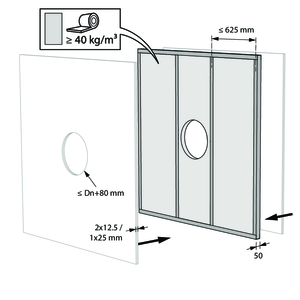

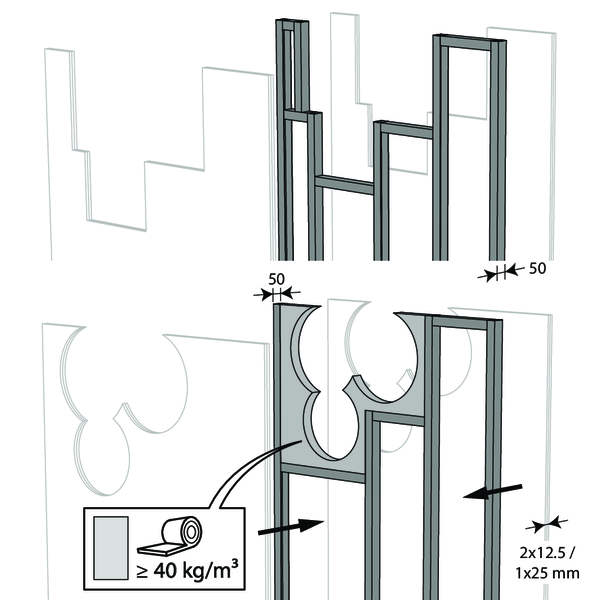

Bauen Sie eine Leichtbauwand mit horizontalen und vertikalen Profilen um die Einbauöffnung herum.
Beim Einbau einer einzelnen Brandschutzklappe in minimalem Abstand zur Decke ist es aus brandschutztechnischer Sicht nicht erforderlich, Profile um die Einbauöffnung herum vorzusehen.
Bei einer runden Einbauöffnung wird der Raum zwischen den Gipskartonplatten teilweise (bis zu Dn + 40 mm) mit Steinwolle mit einer Mindestdichte von 40 kg/m³ gefüllt.
Beim Einbau einer einzelnen Brandschutzklappe in minimalem Abstand zur Decke ist es aus brandschutztechnischer Sicht nicht erforderlich, Profile um die Einbauöffnung herum vorzusehen.
Bei einer runden Einbauöffnung wird der Raum zwischen den Gipskartonplatten teilweise (bis zu Dn + 40 mm) mit Steinwolle mit einer Mindestdichte von 40 kg/m³ gefüllt.
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.

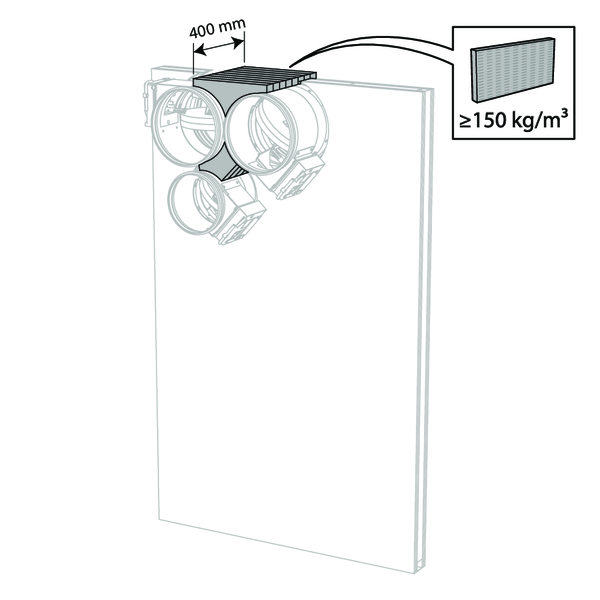

Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Oberfläche dieser Abdichtung befindet sich zwischen den Achsen (Mittelpunkten) der Klappen.
Achtung: Die Öffnung wird gemäß der bestehenden Klassifizierung (siehe nächster Punkt) abgedichtet. - 2 Brandschutzklappen werden mit einem Mindestabstand voneinander, jedoch mit einem normalen Abstand (≥ 75 mm) zur Wand oder zum Boden bzw. zur Decke installiert. - Eine einzelne (keine Gruppe) Brandschutzklappe wird mit einem Mindestabstand (≤ 75 mm) zur Wand oder zum Boden bzw. zur Decke platziert.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Oberfläche dieser Abdichtung befindet sich zwischen den Achsen (Mittelpunkten) der Klappen.
Achtung: Die Öffnung wird gemäß der bestehenden Klassifizierung (siehe nächster Punkt) abgedichtet. - 2 Brandschutzklappen werden mit einem Mindestabstand voneinander, jedoch mit einem normalen Abstand (≥ 75 mm) zur Wand oder zum Boden bzw. zur Decke installiert. - Eine einzelne (keine Gruppe) Brandschutzklappe wird mit einem Mindestabstand (≤ 75 mm) zur Wand oder zum Boden bzw. zur Decke platziert.

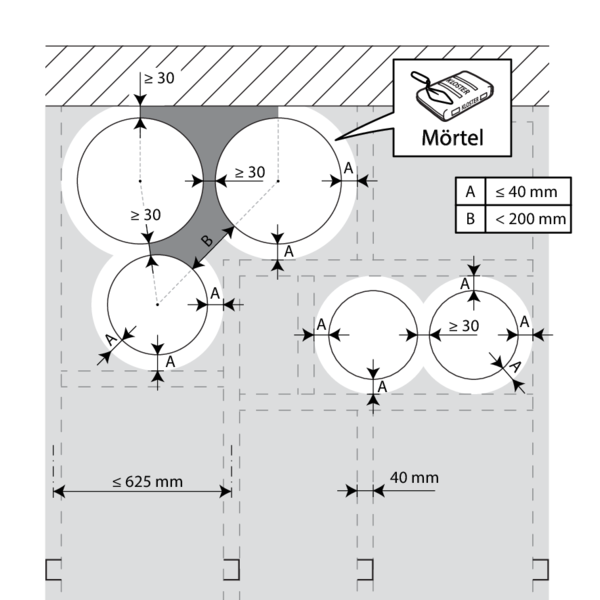

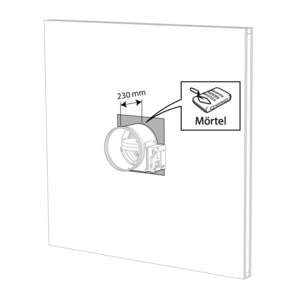

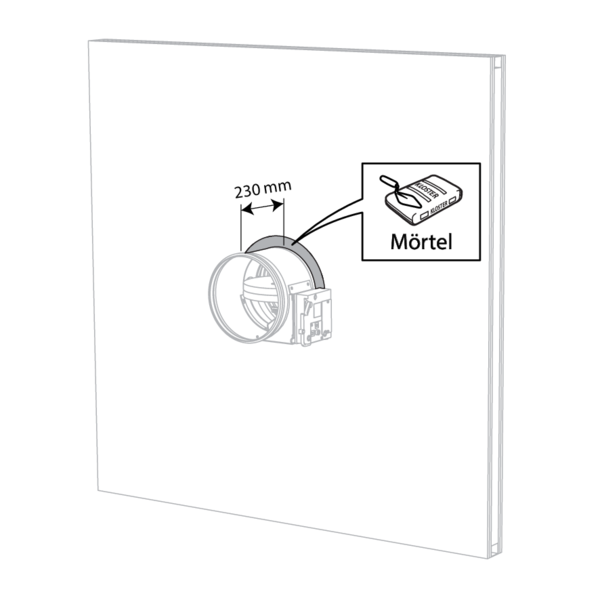

Dichten Sie den Rest der Öffnung mit Standard-Mörtel über die gesamte Wanddicke ab.

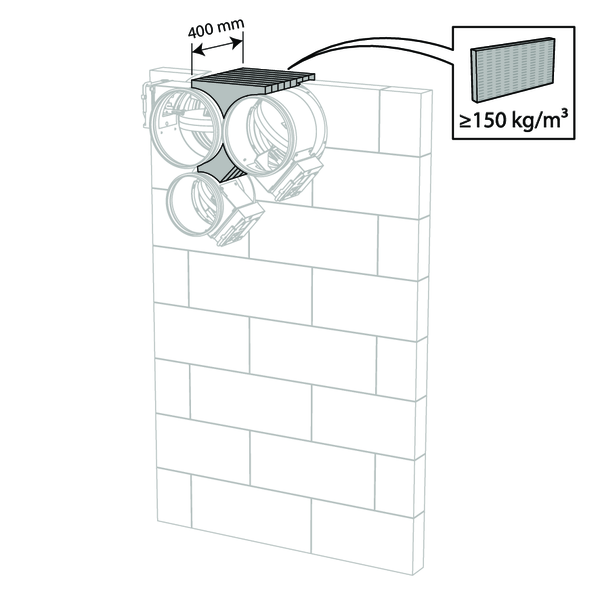

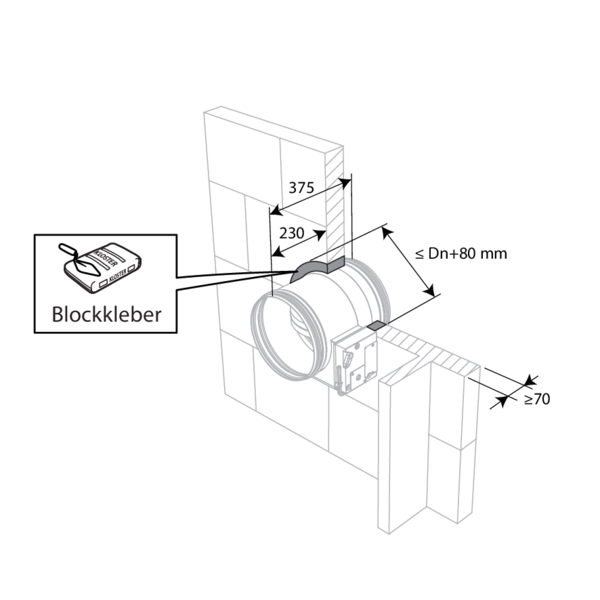

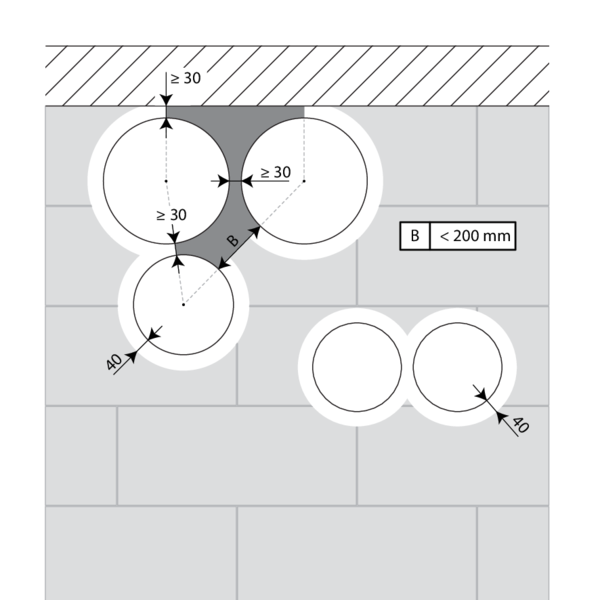

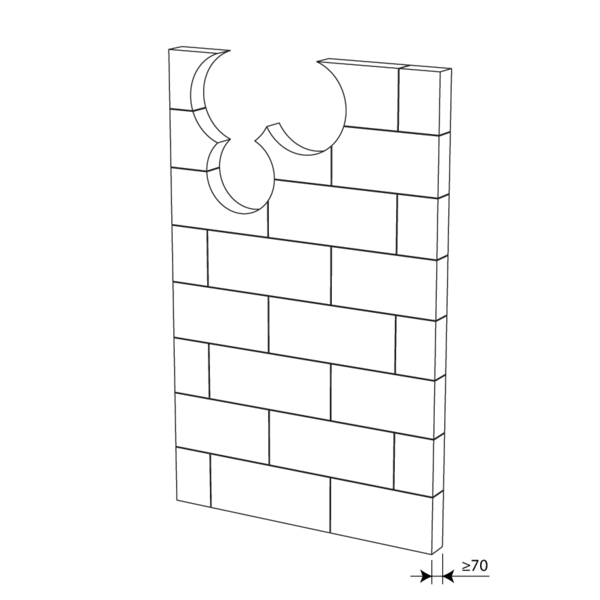

Einbau in Gipswandbauplatten
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Rohdichte ρ ≥ 850 kg/m³; Tragkonstruktion Gipswandbauplatten d ≥ 70 mm | EI 120 (ve i o) S - (500 Pa) | Gipskleber | Art der Installation: Einbau, 0-360°. Mindestabstände mit Achse bis 45°. | Ø 200-630 mm
Dichten Sie die Brandschutzklappe mit einem Dichtkleber (gipsbasiert) ab.
Die Brandschutzklappen können in minimalem Abstand zu einem Bauteil und auch zu einer anderen Brandschutzklappe installiert werden.
Bohren Sie die erforderlichen Öffnungen (≤ DN + 80 mm) in die Wand.
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Oberfläche dieser Abdichtung befindet sich zwischen den Achsen (Mittelpunkten) der Klappen.
Achtung: Die Öffnung wird gemäß der bestehenden Klassifizierung (siehe nächster Punkt) abgedichtet. - 2 Brandschutzklappen werden mit einem Mindestabstand voneinander, jedoch mit einem normalen Abstand (≥ 75 mm) zur Wand oder zum Boden bzw. zur Decke installiert. - Eine einzelne (keine Gruppe) Brandschutzklappe wird mit einem Mindestabstand (≤ 75 mm) zur Wand oder zum Boden bzw. zur Decke platziert.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Oberfläche dieser Abdichtung befindet sich zwischen den Achsen (Mittelpunkten) der Klappen.
Achtung: Die Öffnung wird gemäß der bestehenden Klassifizierung (siehe nächster Punkt) abgedichtet. - 2 Brandschutzklappen werden mit einem Mindestabstand voneinander, jedoch mit einem normalen Abstand (≥ 75 mm) zur Wand oder zum Boden bzw. zur Decke installiert. - Eine einzelne (keine Gruppe) Brandschutzklappe wird mit einem Mindestabstand (≤ 75 mm) zur Wand oder zum Boden bzw. zur Decke platziert.

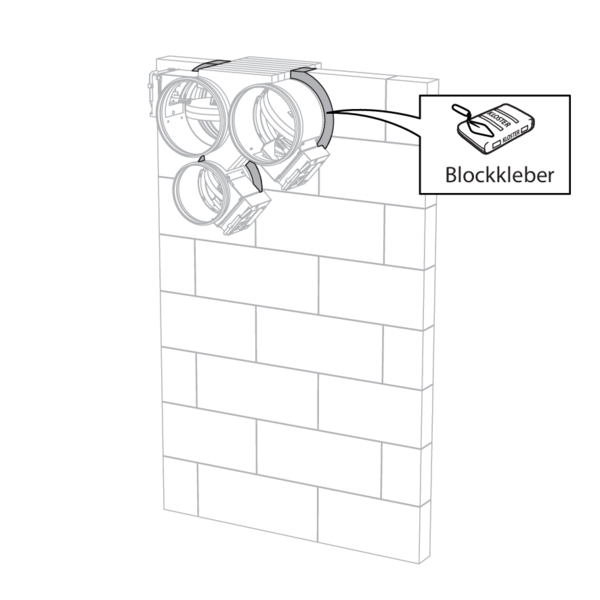

Dichten Sie den Rest der Öffnung mit Dichtkleber über die gesamte Wanddicke ab.

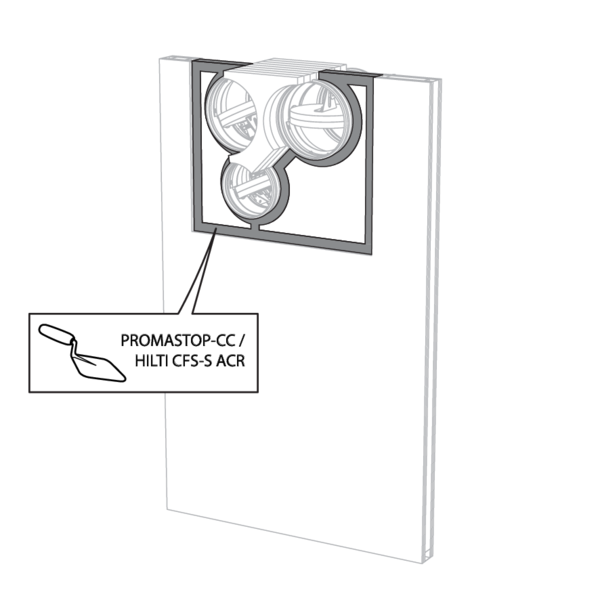

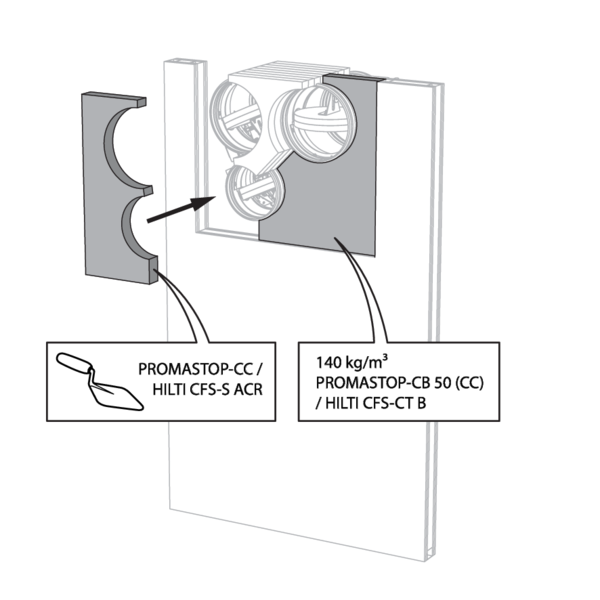

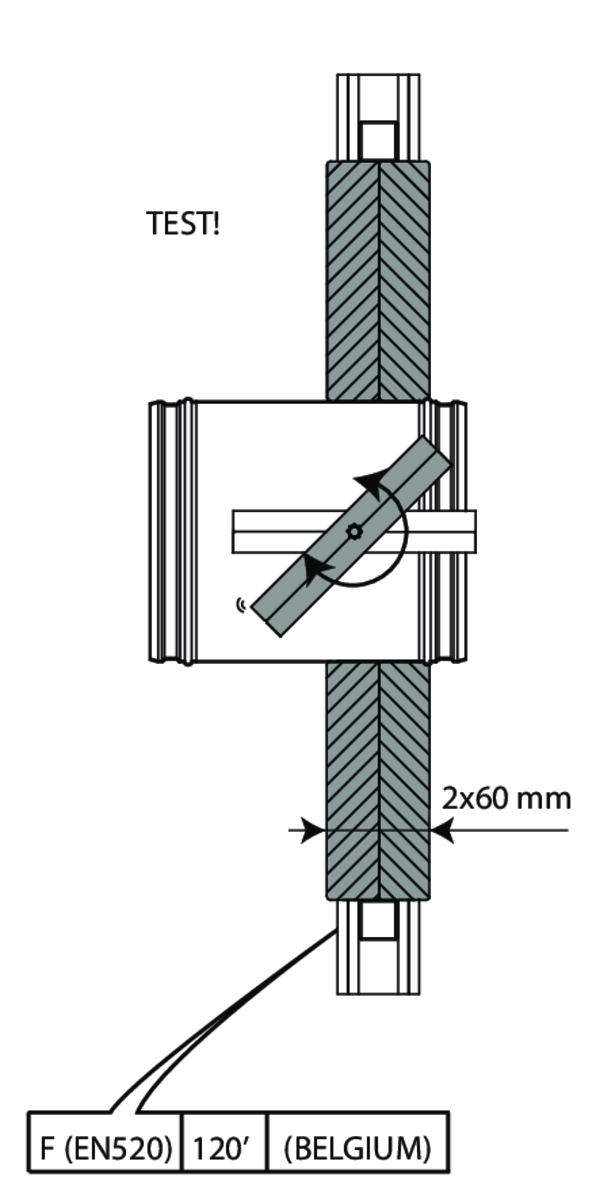

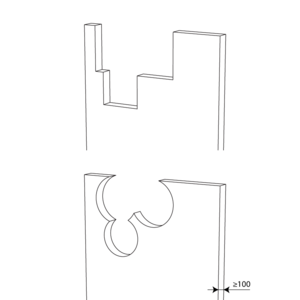

Einbau in Leichtbauwand und Massivwand, Abdichtung mit festen und beschichteten Steinwolleplatten
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ | Art der Installation: Einbau, 0-360°. Mindestabstände mit Achse bis 45°. | Ø 200-630 mm
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 60 (ve i o) S - (300 Pa) | Steinwolle Mulcol Multimastic FB1 + Beschichtung | Art der Installation: Einbau, 0-360°. | Ø 200-630 mm
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 120 (ve i o) S - (300 Pa) | Steinwolle Pyro-Safe® MFP + Beschichtung | Art der Installation: Einbau, 0-360°. | Ø 200-630 mm
- Metallständerwand: Gipskartonwand Typ A (EN520) ≥ 100 mm | EI 60 (ve i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ | Art der Installation: Einbau, 0-360°. Mindestabstände mit Achse bis 45°. | Ø 200-630 mm
- Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ | Art der Installation: Einbau, 0-360°. Mindestabstände mit Achse bis 45°. | Ø 200-630 mm
- Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 60 (ve i o) S - (300 Pa) | Steinwolle Mulcol Multimastic FB1 + Beschichtung | Art der Installation: Einbau, 0-360°. | Ø 200-630 mm
- Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 120 (ve i o) S - (300 Pa) | Steinwolle Pyro-Safe® MFP + Beschichtung | Art der Installation: Einbau, 0-360°. | Ø 200-630 mm

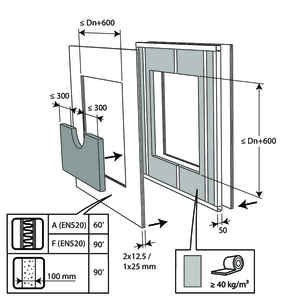

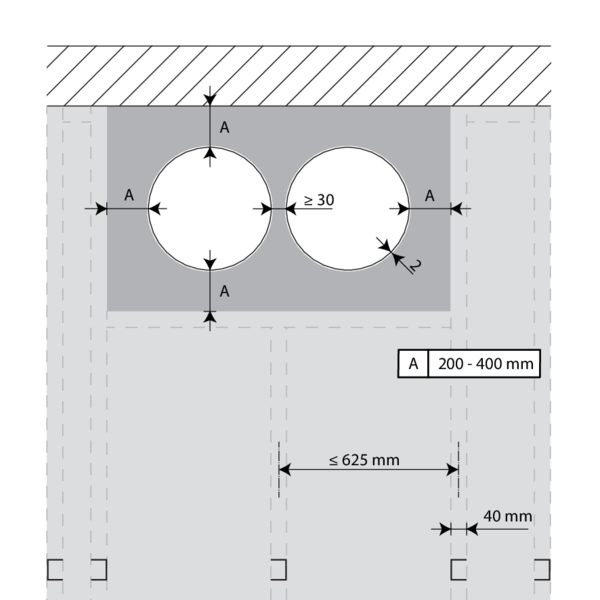

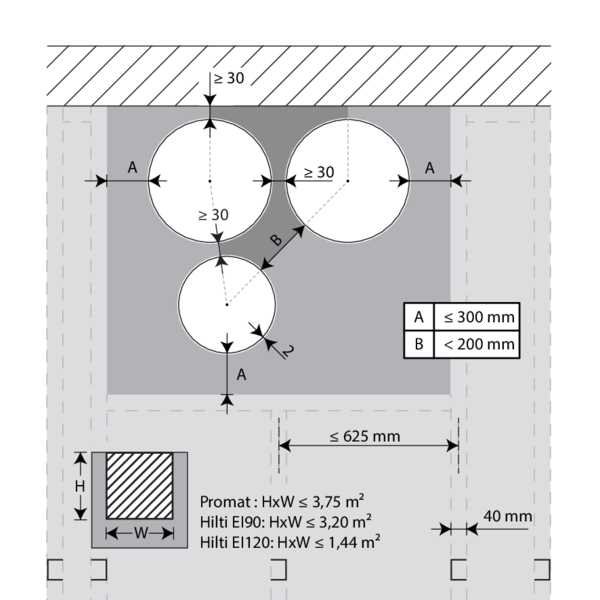

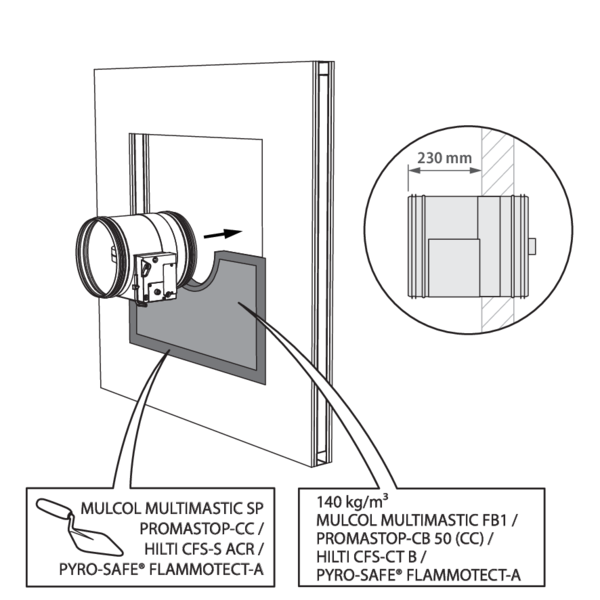

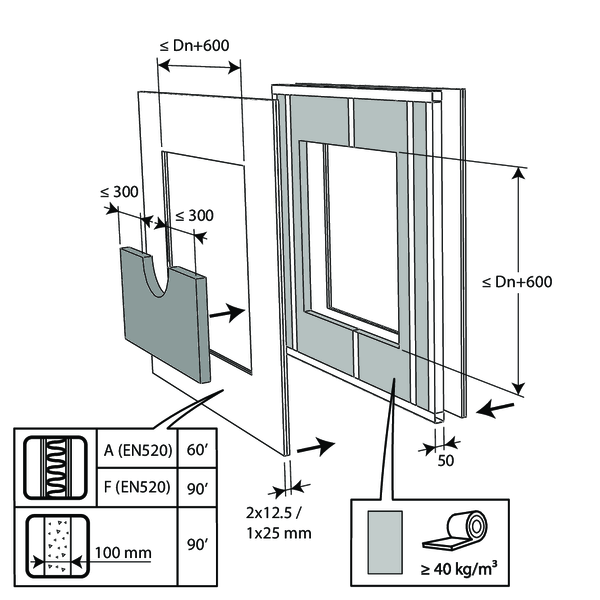

Bauen Sie eine Leichtbauwand mit horizontalen und vertikalen Profilen um die Einbauöffnung herum. Ausnahme: Bei Feuerwiderstandsdauer EI60S/EI90S und Abdichtung mit Promastop- oder Hilti-Platten ist es aus brandschutztechnischer Sicht nicht erforderlich, Profile um die Einbauöffnung herum vorzusehen.

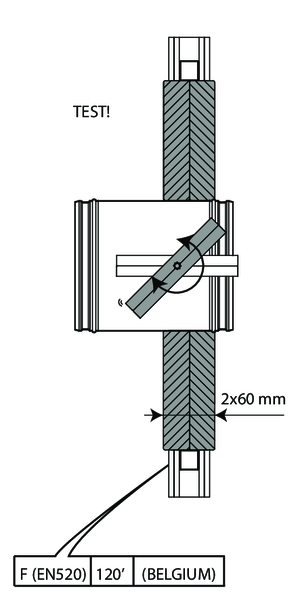

Die Öffnung um die Brandschutzklappe wird mit 2 Lagen aus 50 mm dicken Steinwolleplatten mit feuerbeständiger Beschichtung auf einer Seite (PROMASTOP-CB 50 / PROMASTOP-CB/CC 50 / HILTI CFS-CT B / Mulcol Multimastic FB1 / PYRO-SAFE® FLAMMOTECT-A) abgedichtet.
Die zwei Steinwolleplatten müssen fugenversetzt und mit der beschichteten Seite nach außen angeordnet werden. Alle Kanten müssen auf gesamter Länge mit der Beschichtung (Typ PROMASTOP-CC / HILTI CFS-S-ACR / Mulcol Multimastic SP / PYRO-SAFE® FLAMMOTECT-A) bestrichen werden.
Die Installation der Brandschutzklappe in der Öffnung (max. Klappendimension + 600 mm) muss nicht unbedingt mittig erfolgen. Der Abstand zwischen der Brandschutzklappe und dem Rand der Öffnung darf maximal 400 mm betragen.

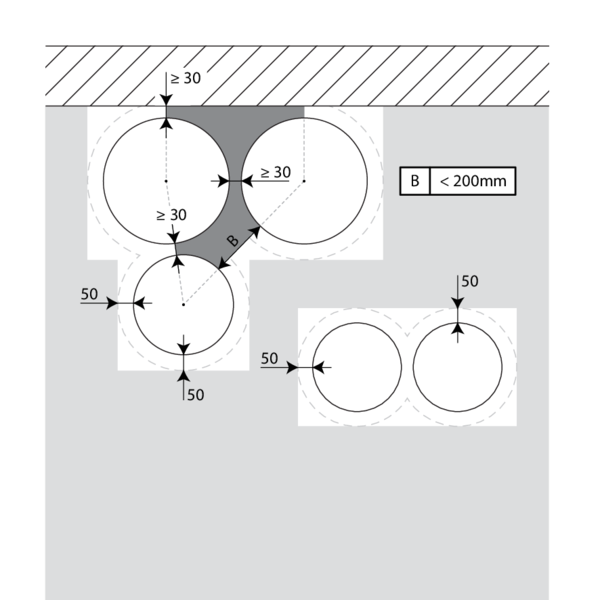

Die Brandschutzklappen können in minimalem Abstand (≥ 30 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe installiert werden.
Bauen Sie eine Leichtbauwand mit horizontalen und vertikalen Profilen um die Einbauöffnung herum.
Beim Einbau einer einzelnen Brandschutzklappe in minimalem Abstand zur Decke ist es aus brandschutztechnischer Sicht nicht erforderlich, Profile um die Einbauöffnung herum vorzusehen, wenn die Feuerwiderstandsdauer EI60S/EI90S gewünscht wird.
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.
Beim Einbau einer einzelnen Brandschutzklappe in minimalem Abstand zur Decke ist es aus brandschutztechnischer Sicht nicht erforderlich, Profile um die Einbauöffnung herum vorzusehen, wenn die Feuerwiderstandsdauer EI60S/EI90S gewünscht wird.
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Achtung: Die Öffnung wird gemäß der bestehenden Klassifizierung (siehe nächster Punkt) abgedichtet. - 2 Brandschutzklappen werden mit einem Mindestabstand voneinander, jedoch mit einem normalen Abstand (≥ 75 mm) zur Wand oder zum Boden bzw. zur Decke installiert. - Eine einzelne (keine Gruppe) Brandschutzklappe wird mit einem Mindestabstand (≤ 75 mm) zur Wand oder zum Boden bzw. zur Decke platziert.
Achtung: Die Öffnung wird gemäß der bestehenden Klassifizierung (siehe nächster Punkt) abgedichtet. - 2 Brandschutzklappen werden mit einem Mindestabstand voneinander, jedoch mit einem normalen Abstand (≥ 75 mm) zur Wand oder zum Boden bzw. zur Decke installiert. - Eine einzelne (keine Gruppe) Brandschutzklappe wird mit einem Mindestabstand (≤ 75 mm) zur Wand oder zum Boden bzw. zur Decke platziert.

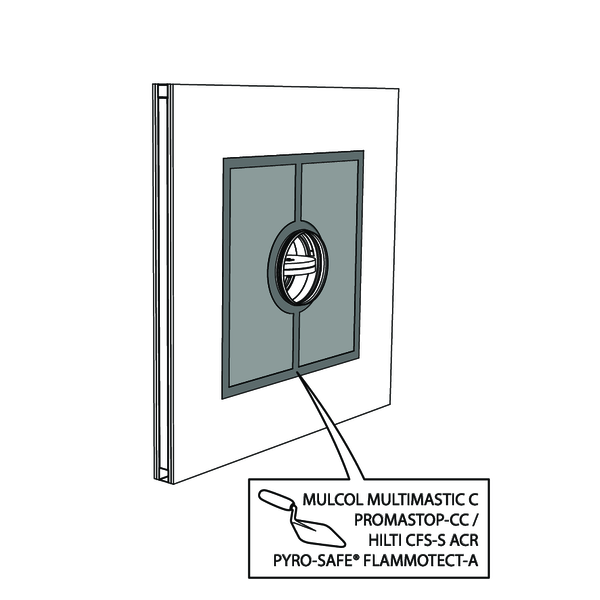

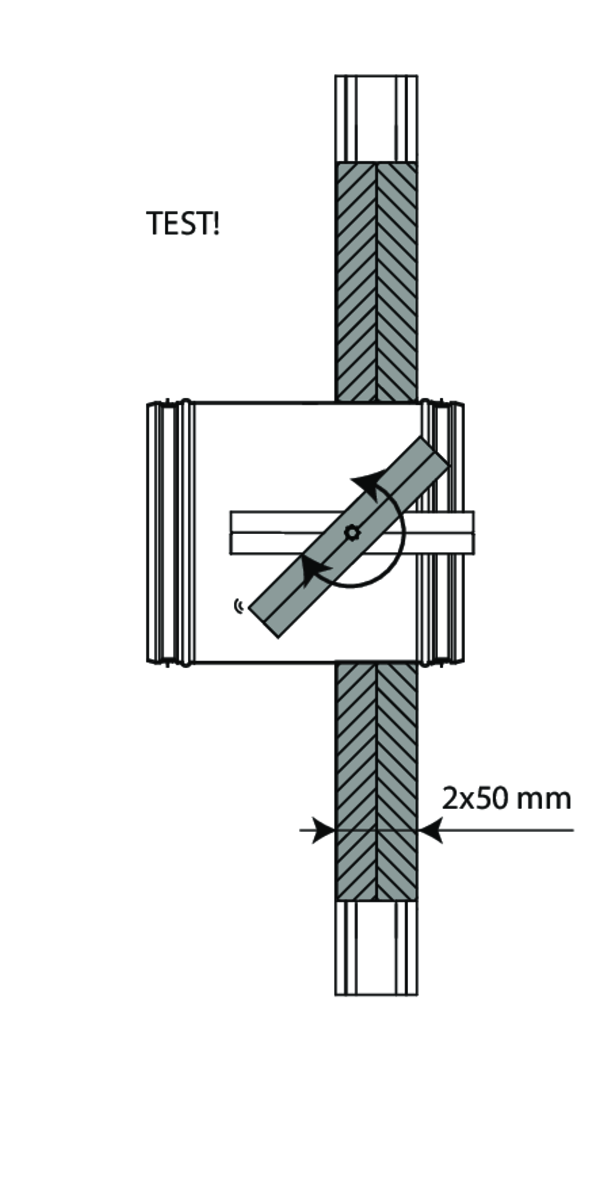

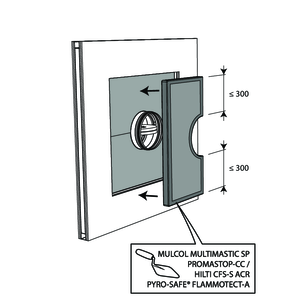

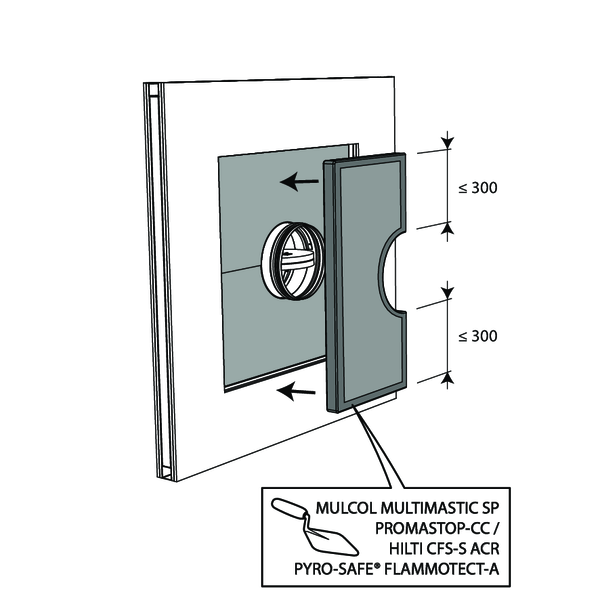

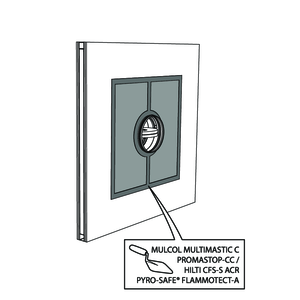

Dichten Sie den Rest der Öffnung mit 2 Lagen aus 50 mm dicken, beschichteten Steinwolleplatten ab (siehe oben).

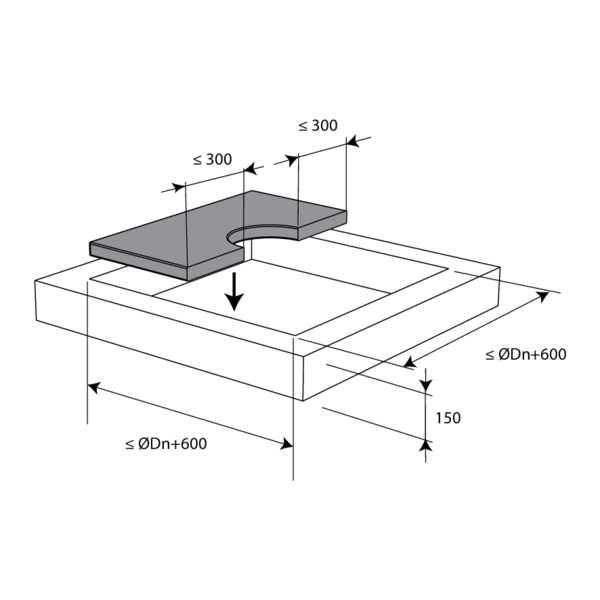

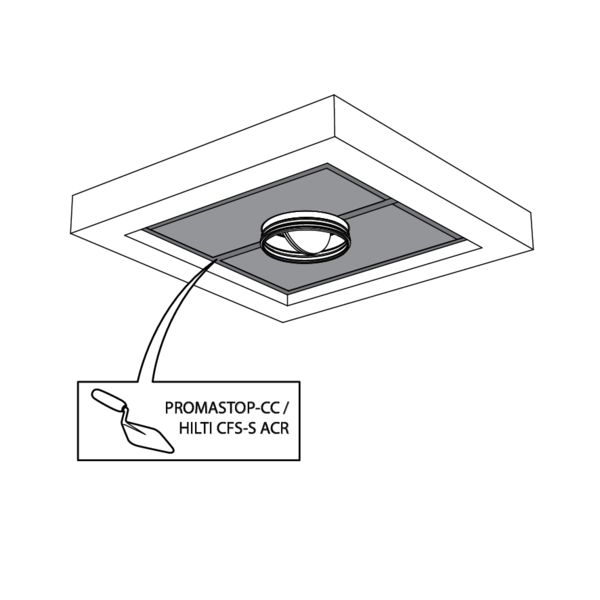

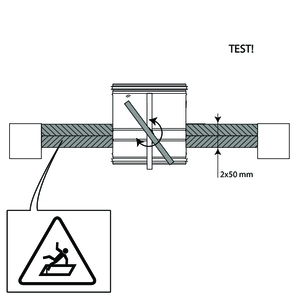

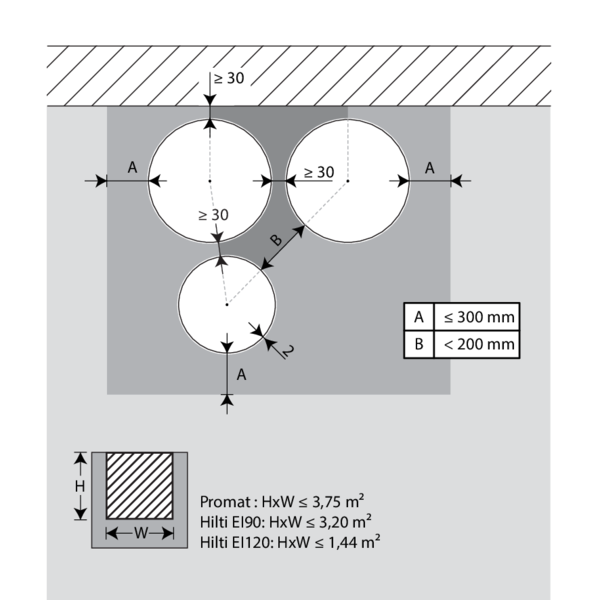

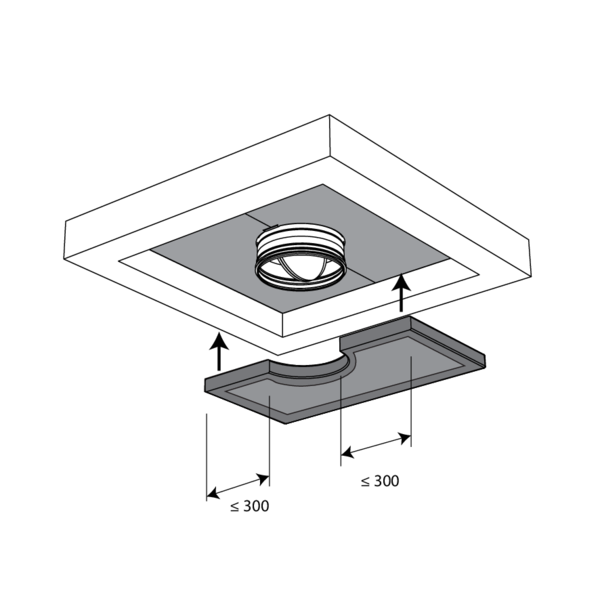

Einbau in Massivdecke, Abdichtung mit festen und beschichteten Steinwolleplatten
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 150 mm | EI 120 (ho i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ | Art der Installation: Einbau, 0-360°. Mindestabstände zugelassen. | Ø 200-630 mm

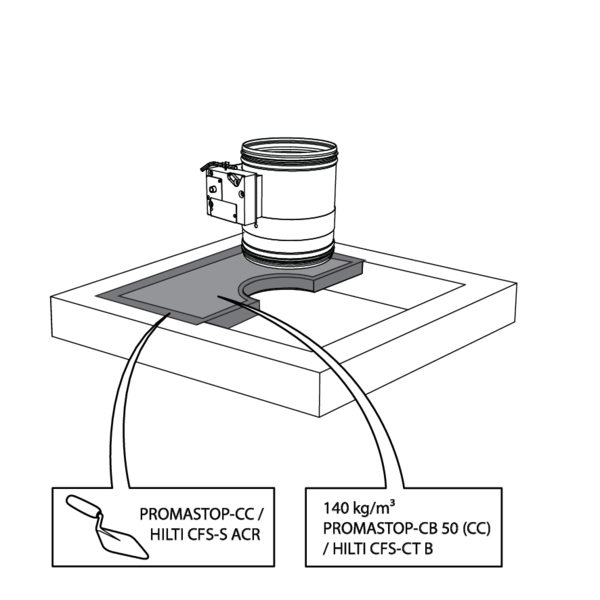

Die Öffnung um die Brandschutzklappe wird mit 2 Lagen aus 50 mm dicken Steinwolleplatten mit feuerbeständiger Beschichtung auf einer Seite (PROMASTOP-CB 50 / PROMASTOP-CB/CC 50 / HILTI CFS-CT B) abgedichtet.
Die zwei Steinwolleplatten müssen fugenversetzt und mit der beschichteten Seite nach außen angeordnet werden. Alle Kanten müssen auf gesamter Länge mit der Beschichtung (Typ PROMASTOP-CC / HILTI CFS-S-ACR) bestrichen werden.
Die Installation der Brandschutzklappe in der Öffnung (max. Klappendimension + 600 mm) muss nicht unbedingt mittig erfolgen. Der Abstand zwischen der Brandschutzklappe und dem Rand der Öffnung darf maximal 400 mm betragen.
Die Brandschutzklappen können in minimalem Abstand (≥ 30 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe installiert werden.
Einzelheiten entnehmen Sie bitte unter „Einbau in Leichtbauwand und massive Wand, Abdichtung mit festen und beschichteten Steinwolleplatten“
Einzelheiten entnehmen Sie bitte unter „Einbau in Leichtbauwand und massive Wand, Abdichtung mit festen und beschichteten Steinwolleplatten“

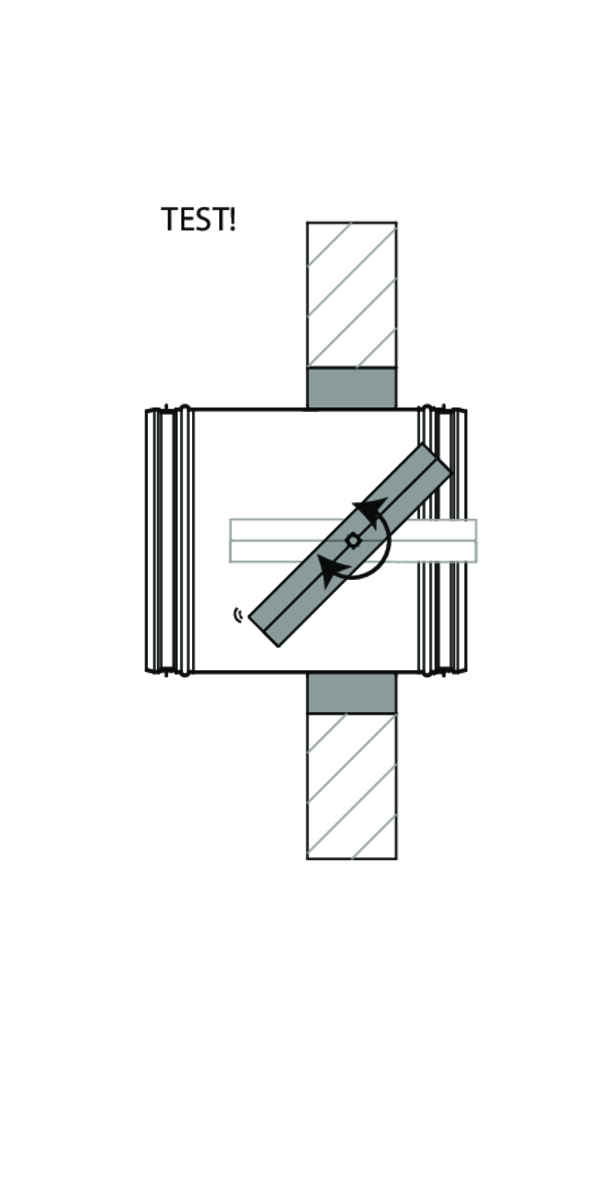

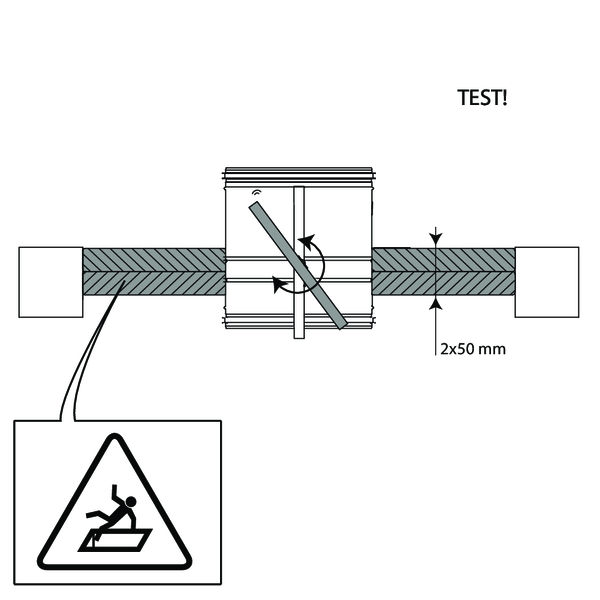

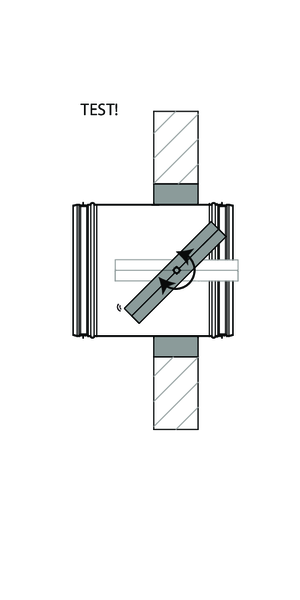

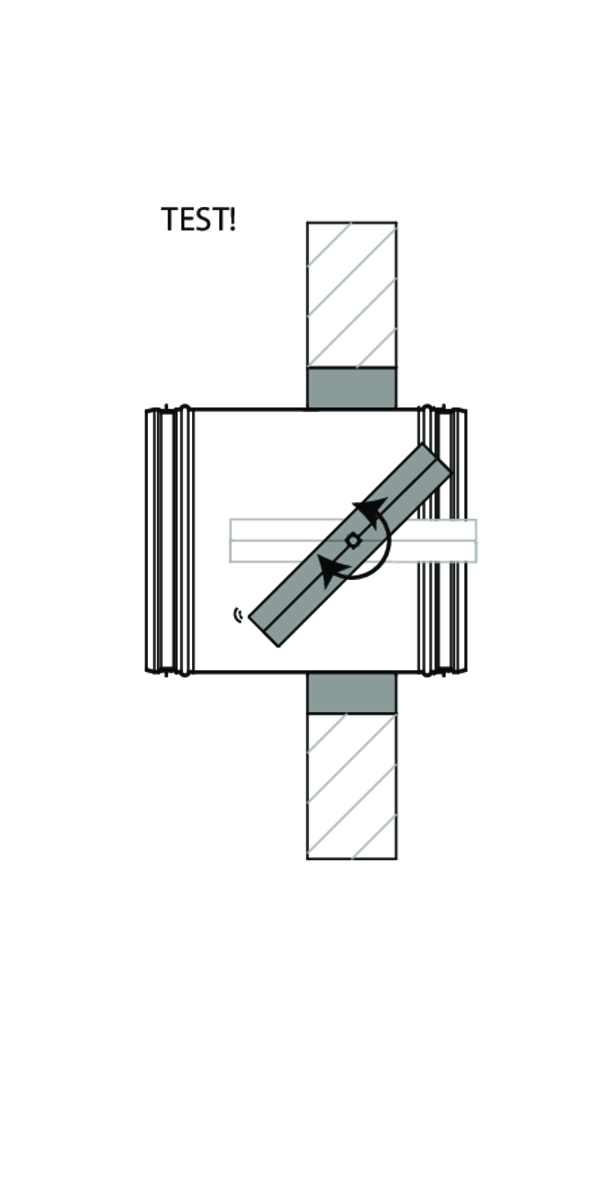

Funktionsprüfung der Klappe über die UL-Option oder über die Öffnung des Schmelzlothalters der ONE-Auslöseeinrichtung
Eine Inspektionsöffnung (nur bei Bestellung der Option 'UL') ermöglicht es, die Position und den Zustand der Klappe visuell mit einem Endoskop zu bestimmen. Bei Brandschutzklappen, die mit der Auslöseeinrichtung ONE ausgestattet sind, kann diese Funktionsprüfung auch durch die Öffnung des Schmelzlots durchgeführt werden.
Option UL:
Nehmen Sie den luftdichten Stopfen von der Klappe ab.
Option UL:
Nehmen Sie den luftdichten Stopfen von der Klappe ab.
Führen Sie die Endoskopkamera (zum Beispiel Inspecam Rf-t) durch die Öffnung ein und unterziehen Sie die Innenseite der Brandschutzklappe einer Prüfung.
Setzen Sie nach der Inspektion den luftdichten Stopfen wieder sorgfältig ein. Diese Position ist extrem wichtig für die Luftdichtheit der Brandschutzklappe.
ONE Auslöseeinrichtung:
Öffnen Sie das Batteriefach.
Öffnen Sie das Batteriefach.
Drücken Sie die flexible Taste im Inneren des Batteriefachs.
Ziehen Sie gleichzeitig den Schmelzlot mit seiner Gummikappe aus der Auslöseeinrichtung heraus.
Führen Sie die Endoskopkamera (zum Beispiel Inspecam Rf-t) durch die Öffnung ein und unterziehen Sie die Innenseite der Brandschutzklappe einer Prüfung.
Schieben Sie den Schmelzlot wieder in die Auslöseeinrichtung, bis er einrastet. Schließen Sie das Batteriefach mit der Gummikappe.
Führen Sie die Endoskopkamera (zum Beispiel Inspecam Rf-t) durch die Öffnung ein und unterziehen Sie die Innenseite der Brandschutzklappe einer Prüfung.
Schieben Sie den Schmelzlot wieder in die Auslöseeinrichtung, bis er einrastet. Schließen Sie das Batteriefach mit der Gummikappe.
Allgemeine Bemerkungen
- Die Klappe muss entsprechend dem Klassifizierungsbericht und der Installationsanweisung installiert werden
- Achsausrichtung: siehe Leistungserklärung.
- Vermeiden Sie ein Versperren der angrenzenden Kanäle.
- Produktmontage: Immer mit geschlossenem Klappenblatt.
- Prüfen Sie, ob sich das Klappenblatt frei bewegen kann.
- Bitte halten Sie Sicherheitsabstände zu anderen Bauelementen ein. Außerdem muss der Betriebsmechanismus zugänglich bleiben: lassen Sie einen Freiraum von 200 mm um das Gehäuse herum.
- Die Luftdichtheitsklasse wird beibehalten, wenn die Brandschutzklappe entsprechend der Installationsanweisung installiert wird.
- Die Brandschutzklappen von Rf-t werden in standardisierten Konstruktionen (massive Wand / massive Decke sowie Leichtbauwand) nach EN 1366-2, geprüft. Die erzielten Ergebnisse gelten auch für ähnliche Konstruktionen mit gleicher oder höherer Feuerwiderstandsdauer, Dicke und Rohdichte.
- Überschreitet die Wanddicke die in unserer Einbauanleitung angegebene Mindestdicke, gelten folgende Bedingungen für die Abdichtungstiefe: - Bei Leichtbauwänden und Wänden aus Sandwichelementen muss die Abdichtung immer über die gesamte Tiefe der Wand erfolgen. - Bei Massivwänden, Massivdecken und Gipsblockwänden genügt die in unserer Einbauanleitung angegebene Mindestabdichtungstiefe (oft gleich der Mindestwandstärke). Bringen Sie die Dichtung in Höhe des Klappenblattes (ab Wandbegrenzungsangabe) an.
- Beim Einbau einer Brandschutzklappe in eine flexible Metallständerwand sind bei einigen Einbauverfahren aus brandschutztechnischer Sicht keine Verstärkungsprofile um die Wandöffnung herum erforderlich (siehe unten). Beachten Sie beim Bau dieser Art von Wänden immer die allgemeinen Anweisungen des Herstellers dieser Wandsysteme.
- Die Brandschutzklappe muss für die Überprüfung und Wartung zugänglich sein.
- Führen Sie mindestens 2 Mal im Jahr eine Sichtprüfung durch.
