CRS60 - Mechanismen

ONE - Federrücklaufantrieb für Fernbetätigung

Der Federrücklaufantrieb ONE wurde für die einfache Bedienung, sowohl automatisch als auch ferngesteuert, aller Dimensionen der Brandschutzklappen von Rf-t entwickelt. ONE ist in 6 verschiedenen Ausführungen erhältlich: 24V oder 230V, mit FDCU- oder FDCB-Positionsschalter und optional mit Stecker (ST).
  1. Entriegelungstaste
  2. Klappenblatt-Positionsanzeige
  3. LED
  4. Batteriefach zum Rückstellen des Motors
  5. Stecker (ST)

Varianten

  • ONE T 24 FDCU L
    Federrücklaufantrieb ONE 24V (mit thermoelektrischer Sicherung T) + unipolarer Endschalter “Zu” und “Auf”
  • ONE T 24 FDCU ST L
    Federrücklaufantrieb ONE 24V (mit Schmelzlot) + unipolarer Endschalter “Zu” und “Auf” und Stecker (ST)
  • ONE T 230 FDCU L
    Federrücklaufantrieb ONE 230 V (mit thermoelektrischer Sicherung T) + unipolarer Endschalter “Zu” und “Auf”
  • ONE T 230 FDCU ST L
    Federrücklaufantrieb ONE 230V (mit Schmelzlot) + unipolarer Endschalter “Zu” und “Auf” und Stecker (ST)

Entriegelung

  • Manuelles Entriegeln
    Drücken Sie die Entriegelungstaste (1) einmal kurz.
  • Automatische Entriegelung
    das Schmelzlot spricht an, sobald die Temperatur im Kanal 72°C erreicht.
  • Fernentriegelung
    Durch Unterbrechung der Stromversorgung.

Spannen

  • Manuelles Spannen
    Öffnen Sie das Batteriefach (4) und drücken Sie eine 9-V-Batterie gegen die Kontaktfedern. Halten Sie diese Position, bis die LED (3) dauerhaft leuchtet.
    Prüfen Sie, ob die Anzeige (2) die geöffnete Position des Klappenblatt anzeigt.
    Entfernen Sie die Batterie, die LED verlischt.
    Schließen Sie das Batteriefach.
  • Spannen mittels Motor
    Unterbrechen Sie die Stromversorgung für mindestens 5 Sekunden. Schließen Sie dann den Motor für mindestens 75 Sekunden wieder an die Stromversorgung an. Die Rückstellung hält automatisch an, sobald die Endposition erreicht wird (Klappe offen).

Unterlagen Benutzen Sie Bitte die Bildlaufleisten rechts und unten zum Ansehen der kompletten Liste

Datei Typ Format Datum
Installationsanleitung KIT FUS72 ONE LInstallationsanleitung KITpdf [1,718.28 kB]12/10/2018
Installationsanleitung KIT ONE LInstallationsanleitung KITpdf [3,495.07 kB]13/04/2021

ONE-X - Federrücklaufantrieb mit integriertem Kommunikationsmodul.

Der Federrücklaufantrieb ONE-X mit integriertem Kommunikationsmodul wurde für die einfache Bedienung, sowohl automatisch als auch ferngesteuert, aller Dimensionen der Brandschutzklappen von Rf-t entwickelt. Der ONE-X ist in zwei Versionen erhältlich: 24 V und 230 V.
  1. Entriegelungstaste
  2. Klappenblatt-Positionsanzeige
  3. LED rot: Status
  4. Batteriefach
  5. LED blau: Kommunikation
  6. LED orange: Fehlermeldung
  7. Strom
  8. Buskabel
  9. Buskabel

Varianten

  • ONE-X 24 L
    Federrücklaufantrieb ONE-X 24V (mit erweiterter thermoelektrischer Sicherung T) mit integriertem Kommunikationsmodul
  • ONE-X 230 L
    Federrücklaufantrieb ONE-X 230V (mit erweiterter thermoelektrischer Sicherung T) mit integriertem Kommunikationsmodul

Entriegelung

  • Manuelles Entriegeln
    drücken Sie einmal kurz die Entriegelungstaste (1).
  • Automatische Entriegelung
    das Schmelzlot reagiert, sobald die Temperatur im Kanal 72°C erreicht.
  • Fernentriegelung
    über ZENiX-Controller

Spannen

  • Manuelles Spannen
    Öffnen Sie das Batteriefach (4) und drücken Sie eine 9V-Batterie gegen die Kontaktfedern. Halten Sie diese Position, bis die rote LED (3) ein Dauerlicht abgibt. Kontrollieren Sie, ob die Anzeige (2) anzeigt, dass das Klappenblatt geöffnet ist. Entfernen Sie die Batterie. Schließen Sie das Batteriefach.
  • Spannen mittels Motor
    über ZENiX-Controller. Durch Anlegen der Spannung bei der ersten Verwendung.

Unterlagen Benutzen Sie Bitte die Bildlaufleisten rechts und unten zum Ansehen der kompletten Liste

Datei Typ Format Datum
Installationsanleitung KIT ONE-X LInstallationsanleitung KITpdf [5,351.13 kB]22/09/2023

BFL(T) - Fernbedienbarer Federrücklaufantrieb

Der Federrücklaufantrieb BFL(T) ist speziell für die Fernbetätigung von Brandschutzklappen konzipiert. Die Variante BFL(T) ist für Brandschutzklappen mit kleineren Abmessungen vorgesehen (CR60, CR120, CR2 mit ø ≤ 400 mm, CRS60 mit ø ≤ 315 mm, CU2 / CU2-15 / CU4 mit B+H ≤ 1200 mm oder für CU-LT und CU-LT-1s). Für Markage FD mit H = 200 mm oder H = 2200 mm (in Kombination mit BFT-Motor).
  1. Verriegelungstaste
  2. Stecker (ST)
  3. Zugang für manuelle Rückstellung
  4. Thermoelektrische Auslöseeinrichtung (T)

Varianten

  • BFLT24
    Federrücklaufantrieb BFL 24 V mit thermoelektrischer Sicherung (T)
  • BFLT24-ST
    Federrücklaufantrieb BFL 24 V mit thermoelektrischer Sicherung (T) und Stecker (ST)
  • BFLT230
    Federrücklaufantrieb BFL 230 V mit thermoelektrischer Sicherung (T)
  • BFLT230-ST
    Federrücklaufantrieb BFL 230 V mit thermoelektrischer Sicherung (T)

Optionen - Endschalter

  • SN2 BFL/BFN
    Bipolarer Start- und Endkontakt

Entriegelung

  • Manuelles Entriegeln
    Stellen Sie die Verriegelungstaste auf „Entriegeln“. (Für die BFLT-Modelle: Die Brandschutzklappe kann alternativ entriegelt werden, indem die Taste „Test“ an der thermoelektrischen Sicherung gedrückt wird.)
  • Automatische Entriegelung
    Die thermoelektrische Sicherung reagiert, sobald die Temperatur 72°C erreicht (BFLT-Modelle).
  • Fernentriegelung
    Durch Unterbrechung der Stromversorgung.

Spannen

  • Manuelles Spannen
    Drehen Sie den mitgelieferten Griff gegen den Uhrzeigersinn. Um den Motor zu blockieren, stellen Sie die Verriegelungstaste auf „Verriegeln“.
  • Spannen mittels Motor
    Schalten Sie die Stromversorgung mindestens 10 Sekunden aus. Versorgen Sie den Stellantrieb mindestens 75 Sekunden mit Strom. (Beachten Sie die vorgeschriebene Spannung.) Die Rücksetzung stoppt automatisch, wenn der Endkontakt erreicht wird (Klappe offen) - es dauert ca. 60 Sekunden, die Klappe zurückzusetzen - oder wenn die Stromversorgung unterbrochen wird.

Unterlagen Benutzen Sie Bitte die Bildlaufleisten rechts und unten zum Ansehen der kompletten Liste

Datei Typ Format Datum
Installationsanleitung KIT SN2Installationsanleitung KITpdf [663.53 kB]22/12/2010
Installationsanleitung KIT BFLTInstallationsanleitung KITpdf [5,204.99 kB]15/01/2025

BFN(T) - Fernbedienbarer Federrücklaufantrieb

Der Federrücklaufantrieb BFN(T) ist speziell für die Fernbetätigung von Brandschutzklappen konzipiert. Die BFN(T)-Variante ist für Brandschutzklappen mit großen Abmessungen vorgesehen (CRE60, CR2 mit ø > 400 mm, CRS60 mit ø > 315 mm oder CU2, CU2-15, CU4 mit B+H > 1200 mm. Für Markage FD mit H von 400 und 600 mm oder mit H = 1200 mm (2 Stück) und mit H = 2400 mm (in Kombination mit BFT-Motor).

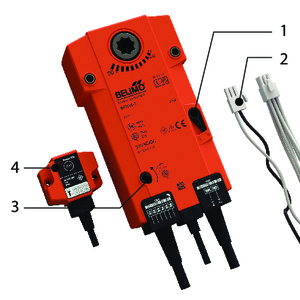

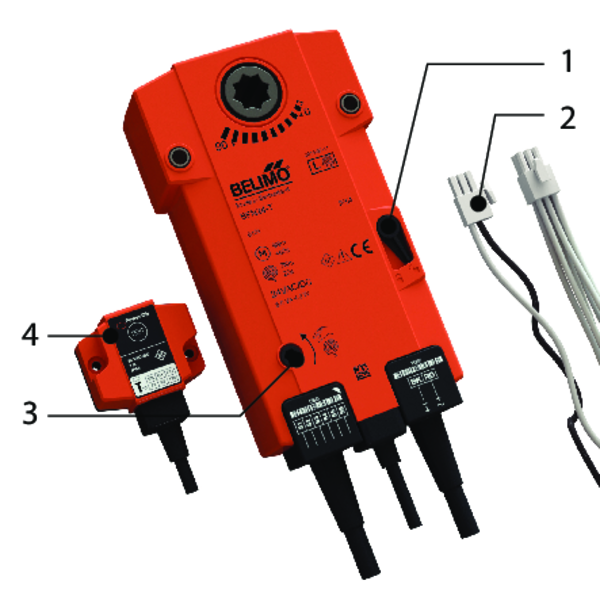

  1. Verriegelungstaste
  2. Stecker (ST)
  3. Zugang für manuelle Rückstellung
  4. Thermoelektrische Auslöseeinrichtung (T)

Varianten

  • BFNT24
    Federrücklaufantrieb BFN 24 V mit thermoelektrischer Sicherung (T)
  • BFNT24-ST
    Federrücklaufantrieb BFN 24 V mit thermoelektrischer Sicherung (T) und Stecker (ST)
  • BFNT230
    Federrücklaufantrieb BFN 230 V mit thermoelektrischer Sicherung (T)
  • BFNT230-ST
    Federrücklaufantrieb BFN 230 V mit thermoelektrischer Sicherung (T)

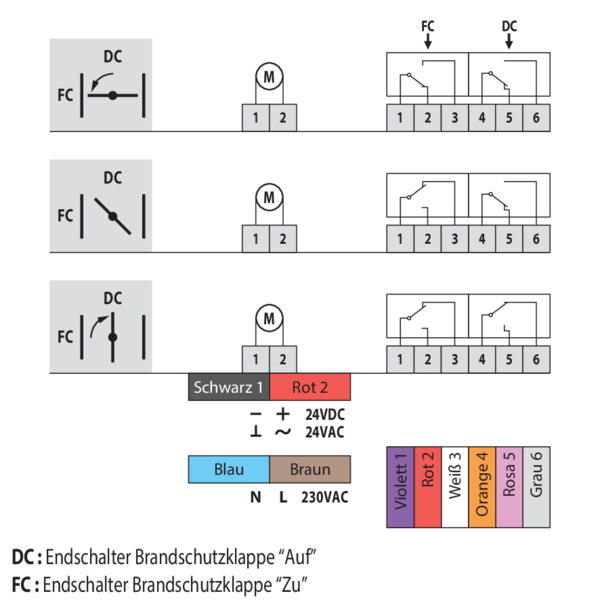

Optionen - Endschalter

  • SN2 BFL/BFN
    Bipolarer Start- und Endkontakt

Entriegelung

  • Manuelles Entriegeln
    Stellen Sie die Verriegelungstaste auf „Entriegeln“. (Für die BFNT-Modelle: Die Brandschutzklappe kann alternativ entriegelt werden, indem die Taste „Test“ an der thermoelektrischen Sicherung gedrückt wird.)
  • Automatische Entriegelung
    Die thermoelektrische Sicherung reagiert, sobald die Temperatur 72°C erreicht (BFNT-Modelle).
  • Fernentriegelung
    Durch Unterbrechung der Stromversorgung.

Spannen

  • Manuelles Spannen
    Drehen Sie den mitgelieferten Griff gegen den Uhrzeigersinn. Um den Motor zu blockieren, stellen Sie die Verriegelungstaste auf „Verriegeln“.
  • Spannen mittels Motor
    Schalten Sie die Stromversorgung mindestens 10 Sekunden aus. Versorgen Sie den Stellantrieb mindestens 75 Sekunden mit Strom. (Beachten Sie die vorgeschriebene Spannung.) Die Rücksetzung stoppt automatisch, wenn der Endkontakt erreicht wird (Klappe offen) - es dauert ca. 60 Sekunden, die Klappe zurückzusetzen - oder wenn die Stromversorgung unterbrochen wird.

Unterlagen Benutzen Sie Bitte die Bildlaufleisten rechts und unten zum Ansehen der kompletten Liste

Datei Typ Format Datum
Installationsanleitung KIT SN2Installationsanleitung KITpdf [663.53 kB]22/12/2010
Installationsanleitung KIT BFNTInstallationsanleitung KITpdf [5,345.37 kB]15/01/2025

BFLT-SR - Fernbedienbarer Federrücklaufantrieb mit modulierender Funktion

Der Federrücklaufantrieb BFLT24-SR ist für die Fernbetätigung von Brandschutzklappen konzipiert. Die Position des Klappenblattes ist über einen 0 bis 10V-Anschluss einstellbar. Verfügbar für: CRS60 (ø ≤ 315 mm).

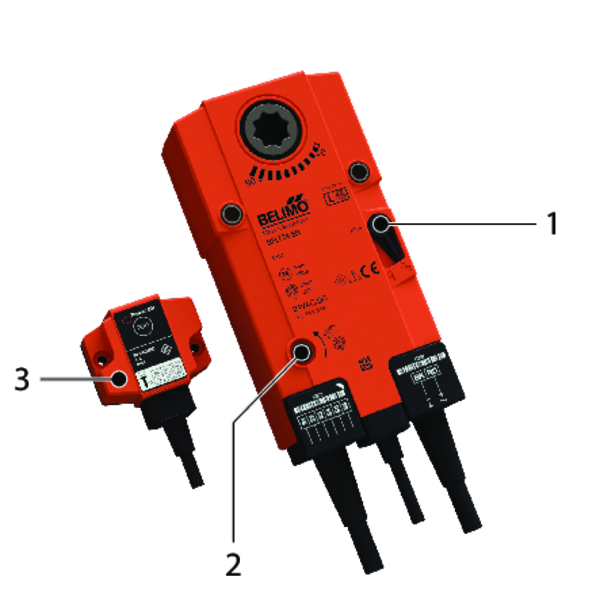

  1. Verriegelungstaste
  2. Zugang für manuelle Rückstellung
  3. Thermoelektrische Auslöseeinrichtung (T)

Varianten

  • BFLT24-SR
    Federrücklaufantrieb BFL 24V mit thermoelektrischer Sicherung zur Steuerung des Luftstroms

Entriegelung

  • Manuelles Entriegeln
    Stellen Sie die Verriegelungstaste auf „Entriegeln“. Die Brandschutzklappe kann alternativ entriegelt werden, indem die Taste „Test“ an der thermoelektrischen Sicherung gedrückt wird.
  • Automatische Entriegelung
    Die thermoelektrische Sicherung reagiert, sobald die Temperatur 72°C erreicht.
  • Fernentriegelung
    Durch Unterbrechung der Stromversorgung.

Spannen

  • Manuelles Spannen
    Drehen Sie den mitgelieferten Griff gegen den Uhrzeigersinn. Um den Motor zu blockieren, stellen Sie die Verriegelungstaste auf „Verriegeln“.
  • Spannen mittels Motor

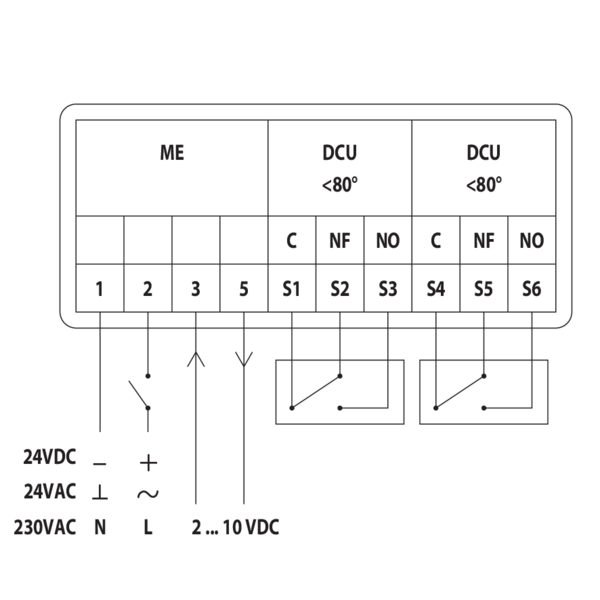

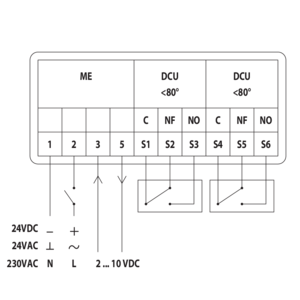

    schalten Sie die Stromversorgung für mindestens 10 Sekunden aus. Speisung des Stellmotors (Leitung 1 und Leitung 2; angegebene Spannung beachten) für mindestens 75 sec. Legen Sie eine Steuerspannung zwischen 0 V und 10 V an Leitung 3 und Leitung 1 an (0 V = geschlossen, 10 V = voll geöffnet; beachten Sie die angegebene Spannung). Die Bewegung des Motors stoppt automatisch, wenn die eingegebene Position erreicht ist. Es dauert ca. 60 Sekunden, bis die Klappe vollständig scharfgeschaltet ist.

BFNT-SR - Fernbedienbarer Federrücklaufantrieb mit modulierender Funktion

Der Federrücklaufantrieb BFNT24-SR ist für die Fernsteuerung von Brandschutzklappen konzipiert. Die Position des Klappenblattes ist über einen 0 bis 10V-Anschluss einstellbar. Erhältlich für: CRE60 und CRS60 (CRS60 ø ≥ 400 mm).
  1. Verriegelungstaste
  2. Zugang für manuelle Rückstellung
  3. Thermoelektrische Auslöseeinrichtung (T)

Varianten

  • BFNT24-SR
    Schrittmotor BFN 24V mit thermoelektrischer Sicherung zur Steuerung des Luftstroms

Entriegelung

  • Manuelles Entriegeln
    Stellen Sie die Verriegelungstaste auf „Entriegeln“. Die Brandschutzklappe kann alternativ entriegelt werden, indem die Taste „Test“ an der thermoelektrischen Sicherung gedrückt wird.
  • Automatische Entriegelung
    Die thermoelektrische Sicherung reagiert, sobald die Temperatur 72°C erreicht.
  • Fernentriegelung
    Durch Unterbrechung der Stromversorgung.

Spannen

  • Manuelles Spannen
    Drehen Sie den mitgelieferten Griff gegen den Uhrzeigersinn. Um den Motor zu blockieren, stellen Sie die Verriegelungstaste auf „Verriegeln“.
  • Spannen mittels Motor
    schalten Sie die Stromversorgung für mindestens 10 Sekunden aus. Speisung des Stellmotors (Leitung 1 und Leitung 2; angegebene Spannung beachten) für mindestens 75 sec. Legen Sie eine Steuerspannung zwischen 0 V und 10 V an Leitung 3 und Leitung 1 an (0 V = geschlossen, 10 V = voll geöffnet; beachten Sie die angegebene Spannung). Die Bewegung des Motors stoppt automatisch, wenn die eingegebene Position erreicht ist. Es dauert ca. 60 Sekunden, bis die Klappe vollständig scharfgeschaltet ist.
