CRS60 - Mechanismen

ONE - Op afstand bediende veerteruggangmotor

De veerteruggangmotor ONE is speciaal ontwikkeld om Rf-t brandkleppen van alle afmetingen eenvoudig automatisch en vanop afstand te bedienen. De ONE bestaat in 6 uitvoeringen, namelijk 24 of 230 volt, met FDCU of FDCB schakelaars; en optioneel met stekkeraansluiting (ST).
  1. Ontgrendelingsknop
  2. Indicator klepbladpositie
  3. LED
  4. Batterij compartiment voor herwapening
  5. Stekkeraansluiting (ST)

Varianten

  • ONE T 24 FDCU L
    Veerteruggangmotor ONE 24V (met smeltlood) + unipolaire eindeloop- en beginloopschakelaar
  • ONE T 24 FDCU ST L
    Veerteruggangmotor ONE 24V (met smeltlood) + unipolaire eindeloop- en beginloopschakelaar en stekkeraansluiting (ST)
  • ONE T 230 FDCU L
    Veerteruggangmotor ONE 230V (met smeltlood) + unipolaire eindeloop- en beginloopschakelaar
  • ONE T 230 FDCU ST L
    Veerteruggangmotor ONE 230V (met smeltlood) + unipolaire eindeloop- en beginloopschakelaar en stekkeraansluiting (ST)

Ontgrendeling

  • manuele ontgrendeling
    druk 1x kort op de knop (1).
  • automatische ontgrendeling
    zodra de reactietemperatuur van het smeltlood (72°C) bereikt is.
  • afstandgestuurde ontgrendeling
    door het onderbreken van de voedingsspanning.

Herwapening

  • manuele herwapening
    open het batterij compartiment (4) en druk een 9V batterij tegen de contactveren. Houd deze op positie tot de LED (3) continu oplicht.
    Controleer op de indicator (2) of het klepblad in open stand staat.
    Verwijder de batterij, de LED dooft uit.
    Sluit het batterij compartiment.
  • gemotoriseerde herwapening
    schakel de voedingsspanning minstens 5 sec uit.
    Voed de ONE (respecteer de aangegeven spanning) min 75 sec.
    De beweging van de ONE stopt automatisch bij het bereiken van de eindeloop (klep open).

Documenten Scroll naar rechts/beneden om de volledige tabel te zien

Bestand Type Formaat Datum
Technische productfiche KIT FUS72 ONE LTechnische productfiche KITpdf [1,718.28 kB]12/10/2018
Technische productfiche KIT ONE LTechnische productfiche KITpdf [3,495.07 kB]13/04/2021
ONE leafletMarketingpdf [355.41 kB]17/02/2017
ONE presentatieMarketingpdf [2,572.67 kB]27/06/2017

ONE-X - Veerteruggangmotor met geïntegreerde communicatiemodule.

De ONE-X is een veerteruggangmotor met geïntegreerde communicatiemodule. De ONE-X laat toe het volledige gamma Rf-t brandkleppen automatisch en vanop afstand te bedienen. De ONE-X bestaat in 2 varianten: 24V en 230V.
  1. Ontgrendelingsknop
  2. Indicator klepbladpositie
  3. LED rood: status
  4. Batterijcompartiment
  5. LED blauw: communicatie
  6. LED oranje: foutmelding
  7. Voeding
  8. Buskabel
  9. Buskabel

Varianten

  • ONE-X 24 L
    Veerteruggangmotor ONE-X 24V (met verlengd smeltlood T) met geïntegreerde communicatiemodule
  • ONE-X 230 L
    Veerteruggangmotor ONE-X 230V (met verlengd smeltlood T) met geïntegreerde communicatiemodule

Ontgrendeling

  • manuele ontgrendeling
    druk 1x kort op de knop (1).
  • automatische ontgrendeling
    zodra de reactietemperatuur van het smeltlood (72°C) bereikt is.
  • afstandgestuurde ontgrendeling
    via ZENiX controller

Herwapening

  • manuele herwapening
    Open het batterijcompartiment (4) en druk een 9V batterij tegen de contacten. Hou deze op positie tot de rode status LED (3) continu oplicht. Controleer of de indicator (2) of het klepblad in open stand staat. Verwijder de batterij. Sluit het batterijcompartiment.
  • gemotoriseerde herwapening
    via ZENiX controller. Door aanleggen spanning bij eerste gebruik.

Documenten Scroll naar rechts/beneden om de volledige tabel te zien

Bestand Type Formaat Datum
Technische productfiche KIT ONE-X LTechnische productfiche KITpdf [5,351.13 kB]22/09/2023

BFL(T) - Op afstand bediende veerteruggangmotor

De veerteruggangmotor BFL(T) is speciaal ontworpen om brandkleppen vanop afstand te bedienen. De BFL(T) variante is bestemd voor brandkleppen met kleinere afmetingen (CR60, CR120, CR2 met ø ≤ 400 mm, CRS60 met ø ≤ 315 mm, CU2 / CU2-15 / CU4 met B+H ≤ 1200 mm of voor CU-LT en CU-LT-1s). Voor Markage FD met H = 200 mm of H = 2200 mm (in combinatie met BFT-motor).
  1. Vergrendelknop
  2. Stekkeraansluiting (ST)
  3. Toegang voor manuele herwapening
  4. Thermo-elektrische zekering (T)

Varianten

  • BFLT24
    Veerteruggangmotor BFL 24 V met thermische zekering (T)
  • BFLT24-ST
    Veerteruggangmotor BFL 24 V met thermische zekering (T) en stekkeraansluiting (ST)
  • BFLT230
    Veerteruggangmotor BFL 230 V met thermische zekering (T)
  • BFLT230-ST
    Veerteruggangmotor BFL 230 V met thermische zekering (T)

Opties - Schakelaar

  • SN2 BFL/BFN
    Bipolaire eindeloop- en beginloopschakelaar

Ontgrendeling

  • manuele ontgrendeling
    zet de vergrendelknop in “unlock” positie. (Indien type BFLT: de ontgrendeling kan ook gebeuren door op de knop “test” van de sonde te drukken).
  • automatische ontgrendeling
    zodra de reactietemperatuur (72°C) van de thermische zekering bereikt is (type BFLT).
  • afstandgestuurde ontgrendeling
    door het onderbreken van de voedingsspanning.

Herwapening

  • manuele herwapening
    meegeleverde hendel linksom draaien. Om de motor te blokkeren de vergrendelknop naar links schuiven en de hendel loslaten.
  • gemotoriseerde herwapening
    schakel de voedingsspanning minstens 10 sec. uit. Voed de servomotor (respecteer de aangegeven spanning) min. 75 sec. De beweging van de motor stopt automatisch bij het bereiken van de eindeloop (klep open) - het duurt ongeveer 60 sec. om de klep te wapenen - of bij het onderbreken van de voeding.

Documenten Scroll naar rechts/beneden om de volledige tabel te zien

Bestand Type Formaat Datum
Technische productfiche KIT SN2Technische productfiche KITpdf [685.26 kB]22/12/2010
Technische productfiche KIT BFLTTechnische productfiche KITpdf [8,518.89 kB]22/09/2023

BFN(T) - Op afstand bediende veerteruggangmotor

De veerteruggangmotor BFN(T) is speciaal ontworpen om brandkleppen vanop afstand te bedienen. De BFN(T) variante is bestemd voor brandkleppen met grote afmetingen (CRE60, CR2 met ø > 400 mm, CRS60 met ø > 315 mm of CU2, CU2-15, CU4 met B+H > 1200 mm. Voor Markage FD met H van 400 en 600 mm of bij H = 1200 mm (2 stuks) en bij H = 2400 mm (in combinatie met BFT-motor).
  1. Vergrendelknop
  2. Stekkeraansluiting (ST)
  3. Toegang voor manuele herwapening
  4. Thermo-elektrische zekering (T)

Varianten

  • BFNT24
    Veerteruggangmotor BFN 24 V met thermische zekering (T)
  • BFNT24-ST
    Veerteruggangmotor BFN 24 V met thermische zekering (T) en stekkeraansluiting (ST)
  • BFNT230
    Veerteruggangmotor BFN 230 V met thermische zekering (T)
  • BFNT230-ST
    Veerteruggangmotor BFN 230 V met thermische zekering (T)

Opties - Schakelaar

  • SN2 BFL/BFN
    Bipolaire eindeloop- en beginloopschakelaar

Ontgrendeling

  • manuele ontgrendeling
    zet de vergrendelknop in “unlock” positie. (Indien type BFNT: de ontgrendeling kan ook gebeuren door op de knop “test” van de sonde te drukken).
  • automatische ontgrendeling
    zodra de reactietemperatuur (72°C) van de thermische zekering bereikt is (type BFNT).
  • afstandgestuurde ontgrendeling
    door het onderbreken van de voedingsspanning.

Herwapening

  • manuele herwapening
    meegeleverde hendel linksom draaien. Om de motor te blokkeren de vergrendelknop naar links schuiven en de hendel loslaten.
  • gemotoriseerde herwapening
    schakel de voedingsspanning minstens 10 sec. uit. Voed de servomotor (respecteer de aangegeven spanning) min. 75 sec. De beweging van de motor stopt automatisch bij het bereiken van de eindeloop (klep open) - het duurt ongeveer 60 sec. om de klep te wapenen - of bij het onderbreken van de voeding.

Documenten Scroll naar rechts/beneden om de volledige tabel te zien

Bestand Type Formaat Datum
Technische productfiche KIT SN2Technische productfiche KITpdf [685.26 kB]22/12/2010
Technische productfiche KIT BFNTTechnische productfiche KITpdf [8,812.72 kB]22/09/2023

BFLT-SR - Op afstand bediende veerteruggangmotor met modulerende functie

De veerteruggangmotor BFLT24-SR is ontworpen om brandkleppen vanop afstand te bedienen. De positie van het klepblad is instelbaar d.m.v. een 0 tot 10V aansluiting. Beschikbaar voor: CRS60 (ø ≤ 315 mm).

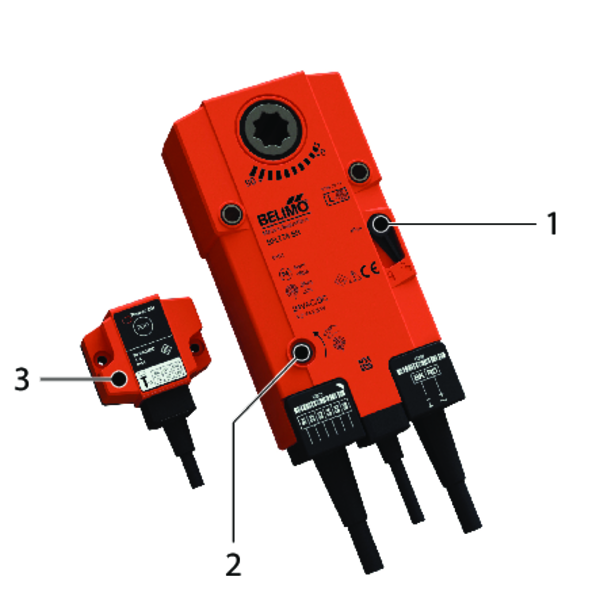

  1. Vergrendelknop
  2. Toegang voor manuele herwapening
  3. Thermo-elektrische zekering (T)

Varianten

  • BFLT24-SR
    Stappenmotor BFL 24V met thermische zekering (T) voor sturing luchtdebiet

Ontgrendeling

  • manuele ontgrendeling
    zet de vergrendelknop in “unlock” positie. De ontgrendeling kan ook gebeuren door op de knop “test” van de sonde te drukken.
  • automatische ontgrendeling
    zodra de reactietemperatuur (72°C) van de thermische zekering bereikt is.
  • afstandgestuurde ontgrendeling
    door het onderbreken van de voedingsspanning.

Herwapening

  • manuele herwapening
    meegeleverde hendel linksom draaien. Om de motor te blokkeren de vergrendelknop naar links schuiven en de hendel loslaten.
  • gemotoriseerde herwapening

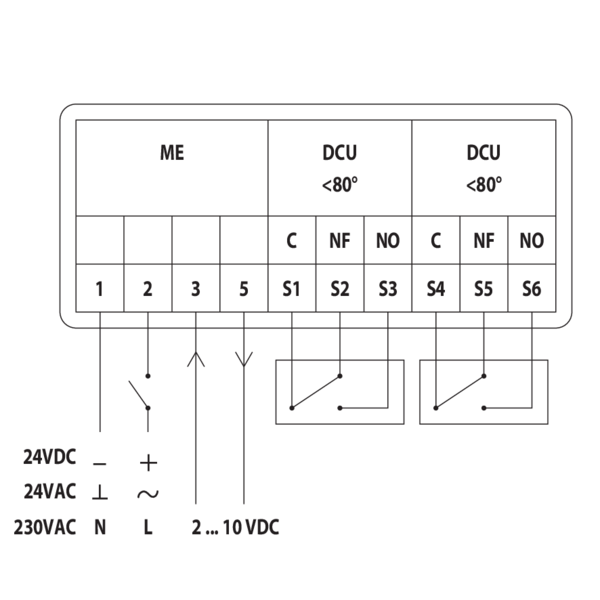

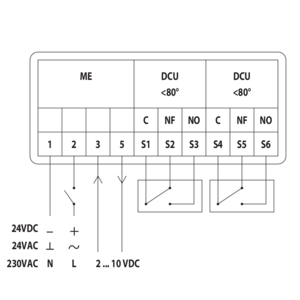

    schakel de voedingsspanning minstens 10 sec uit. Voed de servomotor (lijn 1 en lijn 2; respecteer de aangegeven spanning) min 75 sec. Breng een stuurspanning tussen 0 V en 10 V aan op lijn 3 en lijn 1 (0 V = gesloten, 10 V = volledig open; respecteer de aangegeven spanning). De beweging van de motor stopt automatisch bij het bereiken van de ingegeven stand. Het duurt ongeveer 60 sec. om de klep volledig te wapenen.

BFNT-SR - Op afstand bediende veerteruggangmotor met modulerende functie

De veerteruggangmotor BFNT24-SR is ontworpen om brandkleppen vanop afstand te bedienen. De positie van het klepblad is instelbaar d.m.v. een 0 tot 10V aansluiting. Beschikbaar voor: CRE60 en CRS60 (CRS60 ø ≥ 400 mm).
  1. Vergrendelknop
  2. Toegang voor manuele herwapening
  3. Thermo-elektrische zekering (T)

Varianten

  • BFNT24-SR
    Stappenmotor BFN 24V met thermische zekering (T) voor sturing luchtdebiet

Ontgrendeling

  • manuele ontgrendeling
    zet de vergrendelknop in “unlock” positie. De ontgrendeling kan ook gebeuren door op de knop “test” van de sonde te drukken.
  • automatische ontgrendeling
    zodra de reactietemperatuur (72°C) van de thermische zekering bereikt is.
  • afstandgestuurde ontgrendeling
    door het onderbreken van de voedingsspanning.

Herwapening

  • manuele herwapening
    meegeleverde hendel linksom draaien. Om de motor te blokkeren de vergrendelknop naar links schuiven en de hendel loslaten.
  • gemotoriseerde herwapening
    schakel de voedingsspanning minstens 10 sec uit. Voed de servomotor (lijn 1 en lijn 2; respecteer de aangegeven spanning) min 75 sec. Breng een stuurspanning tussen 0 V en 10 V aan op lijn 3 en lijn 1 (0 V = gesloten, 10 V = volledig open; respecteer de aangegeven spanning). De beweging van de motor stopt automatisch bij het bereiken van de ingegeven stand. Het duurt ongeveer 60 sec. om de klep volledig te wapenen.
