CU2L - Einbau

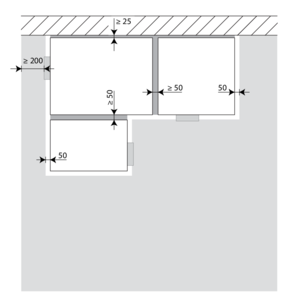

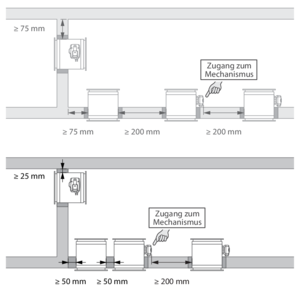

Einbau in minimalem Abstand zu einem Bauteil und oder zu einer anderen Brandschutzklappe
Prinzip
Gemäß der europäischen Prüfnorm EN 1366-2 soll eine Brandschutzklappe mit einem Mindestabstand von 75 mm zu einer angrenzenden Tragkonstruktion und 200 mm zu einer anderen Klappe eingebaut werden, sofern die Lösung nicht für einen kürzeren Abstand geprüft ist. Diese Reihe der Rf-t Brandschutzklappen wurde erfolgreich geprüft und kann in einer vertikalen oder horizontalen Tragkonstruktion mit einem Abstand unterhalb der vorgegebenen Norm eingebaut werden.
Für rechteckige Klappen beträgt der Mindestabstand 50 mm zwischen 2 Klappen oder zwischen einer Klappe und einer vertikalen Wand sowie 25 mm zwischen einer Klappe und einem Boden bzw. einer Decke.
Gemäß der europäischen Prüfnorm EN 1366-2 soll eine Brandschutzklappe mit einem Mindestabstand von 75 mm zu einer angrenzenden Tragkonstruktion und 200 mm zu einer anderen Klappe eingebaut werden, sofern die Lösung nicht für einen kürzeren Abstand geprüft ist. Diese Reihe der Rf-t Brandschutzklappen wurde erfolgreich geprüft und kann in einer vertikalen oder horizontalen Tragkonstruktion mit einem Abstand unterhalb der vorgegebenen Norm eingebaut werden.
Für rechteckige Klappen beträgt der Mindestabstand 50 mm zwischen 2 Klappen oder zwischen einer Klappe und einer vertikalen Wand sowie 25 mm zwischen einer Klappe und einem Boden bzw. einer Decke.

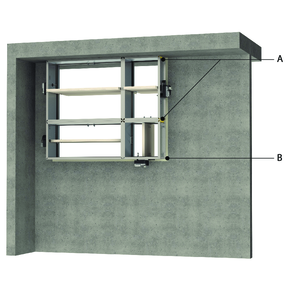

Zertifizierte Lösung
Die Lösung für die Rf-t Brandschutzklappe besteht aus folgenden Elementen: A: Universelle Abdichtung für Mindestabstand; B: Abdichtung laut bestehenden Klassifizierungen (Leistungserklärung).
A. Abdichtung der seitlichen Öffnung mit Mindestabständen zwischen Klappe und Wand/Decke oder eine andere Brandschutzklappe: Steinwolle-Dämmplatten 150 kg/m³) werden auf eine Tiefe von min. 400 mm angebracht , davon 150 mm auf der Mechanismusseite der Wand. Auf der nicht-Mechanismusseite der Wand, die Steinwolle-Dämmplatten müssen mindestens bündig mit der Wand sein.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten (A) durch mindestens 40 % komprimierte Standard-Steinwolle 40 kg/m³ ersetzt werden.
B. Abdichtung des Rests der Öffnung entsprechend der bestehenden Klassifizierungen für die Brandschutzklappe (Leistungserklärung).
Detaillierte Informationen für jeden Kombination von Wand/Abdichtung finden Sie in den jeweiligen Installationsmethoden.
Die Lösung für die Rf-t Brandschutzklappe besteht aus folgenden Elementen: A: Universelle Abdichtung für Mindestabstand; B: Abdichtung laut bestehenden Klassifizierungen (Leistungserklärung).
A. Abdichtung der seitlichen Öffnung mit Mindestabständen zwischen Klappe und Wand/Decke oder eine andere Brandschutzklappe: Steinwolle-Dämmplatten 150 kg/m³) werden auf eine Tiefe von min. 400 mm angebracht , davon 150 mm auf der Mechanismusseite der Wand. Auf der nicht-Mechanismusseite der Wand, die Steinwolle-Dämmplatten müssen mindestens bündig mit der Wand sein.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten (A) durch mindestens 40 % komprimierte Standard-Steinwolle 40 kg/m³ ersetzt werden.
B. Abdichtung des Rests der Öffnung entsprechend der bestehenden Klassifizierungen für die Brandschutzklappe (Leistungserklärung).
Detaillierte Informationen für jeden Kombination von Wand/Abdichtung finden Sie in den jeweiligen Installationsmethoden.

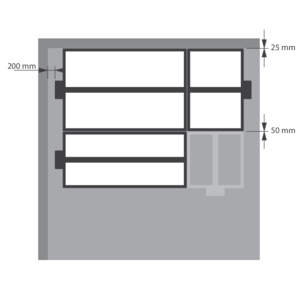

Einschränkungen
Der Monteur kann die Richtung der Blattachse frei auswählen: mit waagerechter oder senkrechter Achse.
Es können maximal 2 rechteckige Klappen mit einem Mindestabstand voneinander vertikal oder horizontal (mit einer Gruppe von maximal 4 Klappen) installiert werden.
Hinweis: Wenn Sie die Öffnung mit feuerbeständiger Steinwolle abdichten, hängt die maximale Anzahl an Klappen auch von dem maximal zulässigen „Leerabschottung“ für das ausgewählte Dichtmaterial ab. Beziehen Sie sich für diese Informationen auf die Angaben des Herstellers.
Der Monteur kann die Richtung der Blattachse frei auswählen: mit waagerechter oder senkrechter Achse.
Es können maximal 2 rechteckige Klappen mit einem Mindestabstand voneinander vertikal oder horizontal (mit einer Gruppe von maximal 4 Klappen) installiert werden.
Hinweis: Wenn Sie die Öffnung mit feuerbeständiger Steinwolle abdichten, hängt die maximale Anzahl an Klappen auch von dem maximal zulässigen „Leerabschottung“ für das ausgewählte Dichtmaterial ab. Beziehen Sie sich für diese Informationen auf die Angaben des Herstellers.

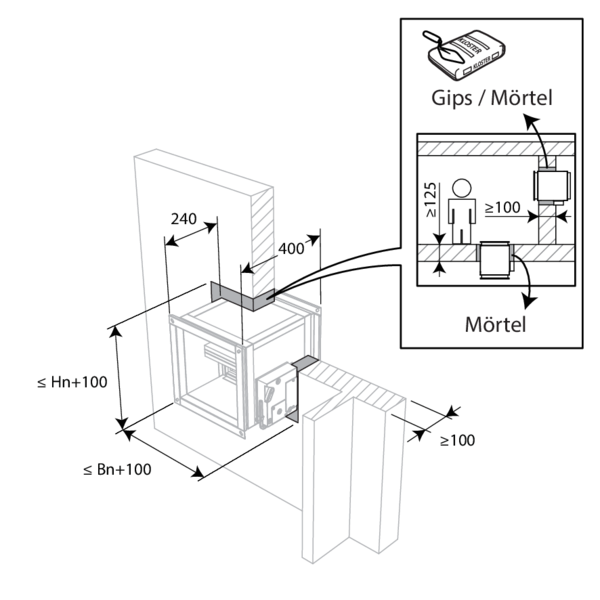

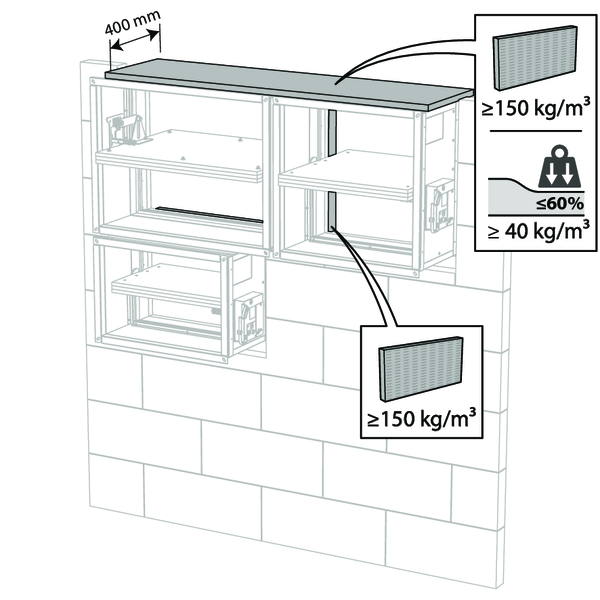

Einbau in Massivwand und Decke
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 120 (ve i o) S - (500 Pa) | Gips | Art der Installation: Einbau 0/180°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1500x1000 mm
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Mörtel | Art der Installation: Einbau 0/180°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1500x1000 mm
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 150 mm | EI 120 (ho i o) S - (500 Pa) | Mörtel | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1500x1000 mm
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 120 (ve i o) S - (500 Pa) | Mörtel | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (ve i o) S - (500 Pa) | Gips | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 60 (ve i o) S - (500 Pa) | Mörtel / Gips | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 1200x800 mm < CU2 ≤ 1500x1000 mm
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | E 120 (ve i o) S - (500 Pa) | Mörtel / Gips | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 1200x800 mm < CU2 ≤ 1500x1000 mm
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Mörtel | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 1200x800 mm < CU2 ≤ 1500x800 mm
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 125 mm | EI 120 (ho i o) S - (300 Pa) | Mörtel | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1500x800 mm

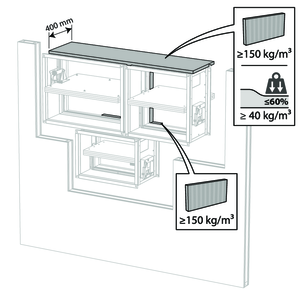

Die Brandschutzklappen können in minimalem Abstand (≥ 25/50 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe (≥ 50 mm) installiert werden.
Bohren Sie die erforderlichen Öffnungen (Bn + 100 mm) x (Hn + 100 mm) in die Wand.
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.

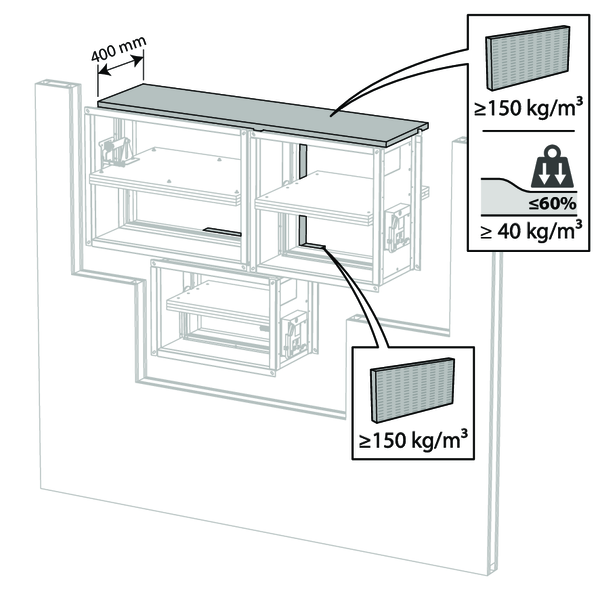

Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten durch mindestens 40 % komprimierte Standard-Steinwolle ≥ 40 kg/m³ (z.B. Rockfit 431) ersetzt werden.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten durch mindestens 40 % komprimierte Standard-Steinwolle ≥ 40 kg/m³ (z.B. Rockfit 431) ersetzt werden.
Bei Massivwand: Restliche Fuge mit Standardmörtel oder Gips abdichten. Bei Verwendung in Massivdecken: mit Standardmörtel abdichten.

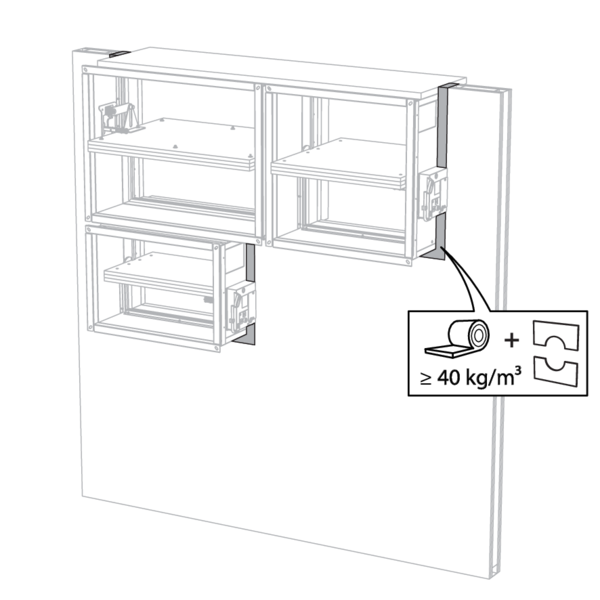

Einbau in Leichtbauwand (Metallständerwand mit Gipskartonplatten)
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Metallständerwand: Gipskartonwand Typ A (EN520) ≥ 100 mm | EI 60 (ve i o) S - (500 Pa) | Steinwolle ≥ 40 kg/m³ + Abdeckplatten | Art der Installation: Einbau 0/180°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
- Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (500 Pa) | Steinwolle ≥ 40 kg/m³ + Abdeckplatten | Art der Installation: Einbau 0/180°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
- Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Steinwolle ≥ 40 kg/m³ + Abdeckplatten | Art der Installation: Einbau 0/180°. Mindestabstände zugelassen. | 1200x800 mm < CU2 ≤ 1500x800 mm
- Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | E 120 (ve i o) S - (300 Pa) | Steinwolle ≥ 40 kg/m³ + Abdeckplatten | Art der Installation: Einbau 0/180°. Mindestabstände zugelassen. | 1200x800 mm < CU2 ≤ 1500x800 mm

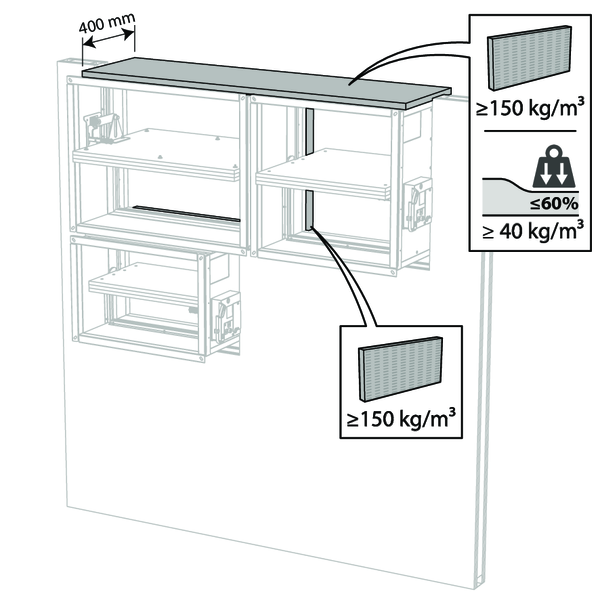

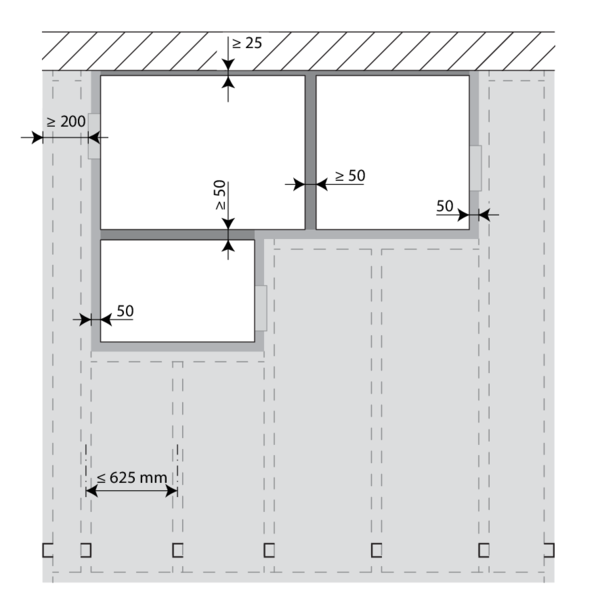

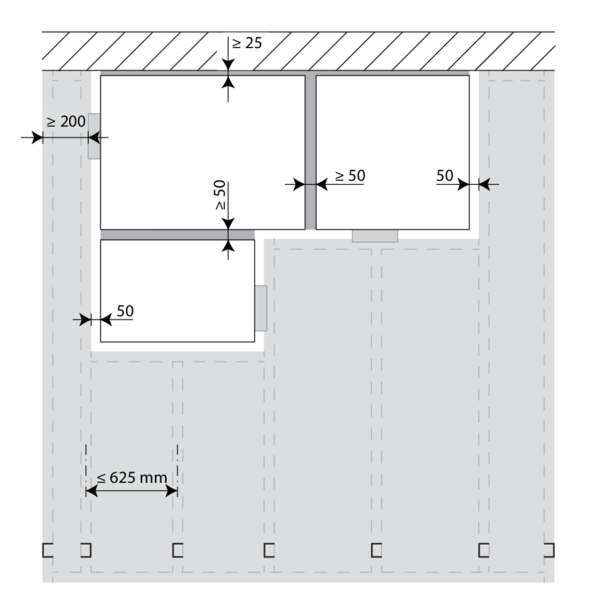

Die Brandschutzklappen können in minimalem Abstand (≥ 25/50 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe (≥ 50 mm) installiert werden.

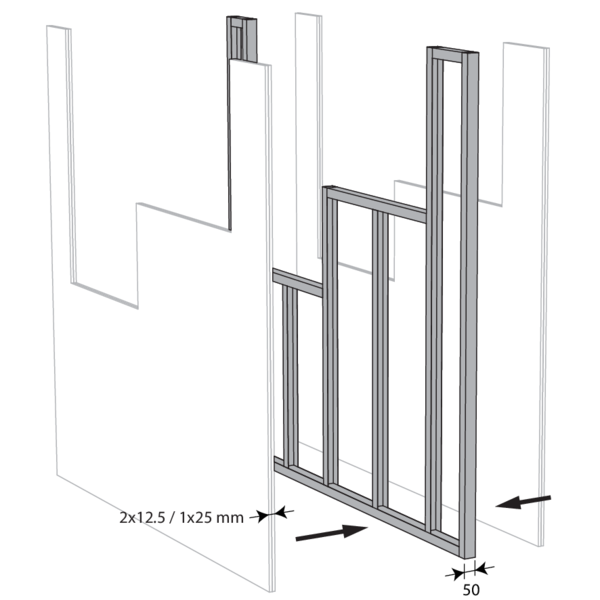

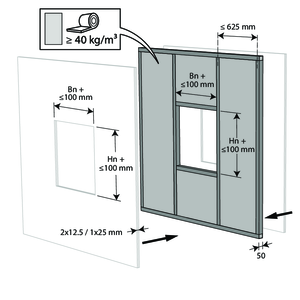

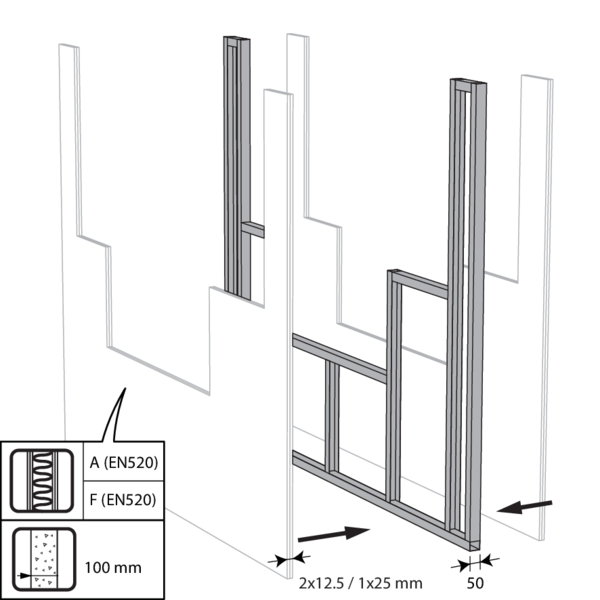

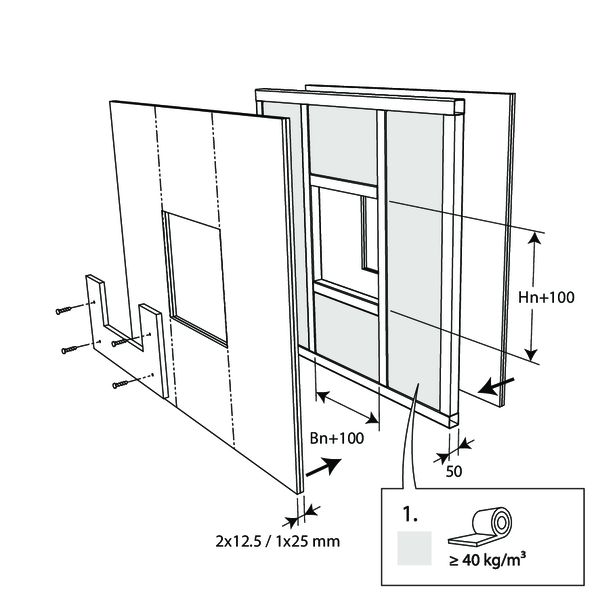

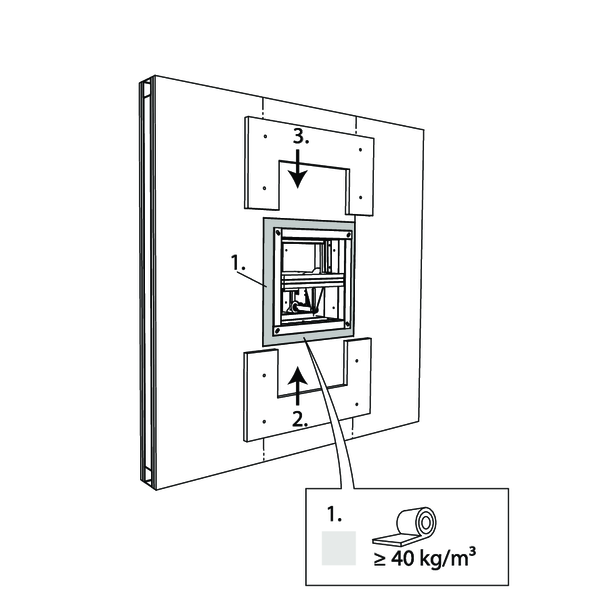

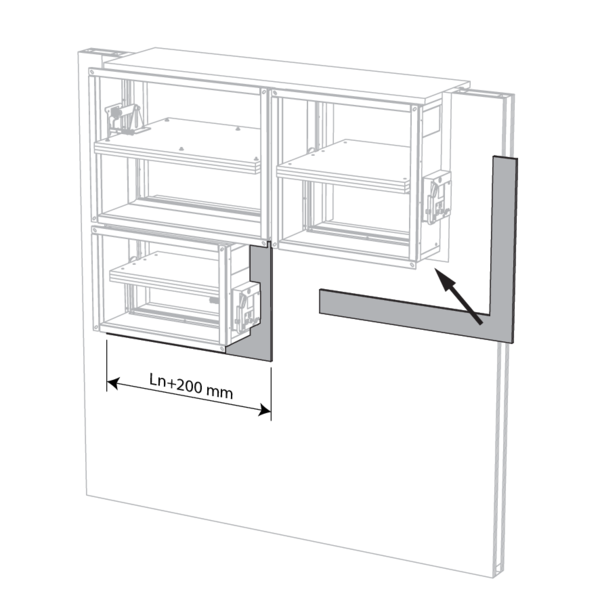

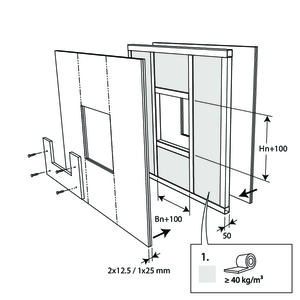

Bauen Sie eine Leichtbauwand mit horizontalen und vertikalen Profilen um die Einbauöffnung herum.
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.

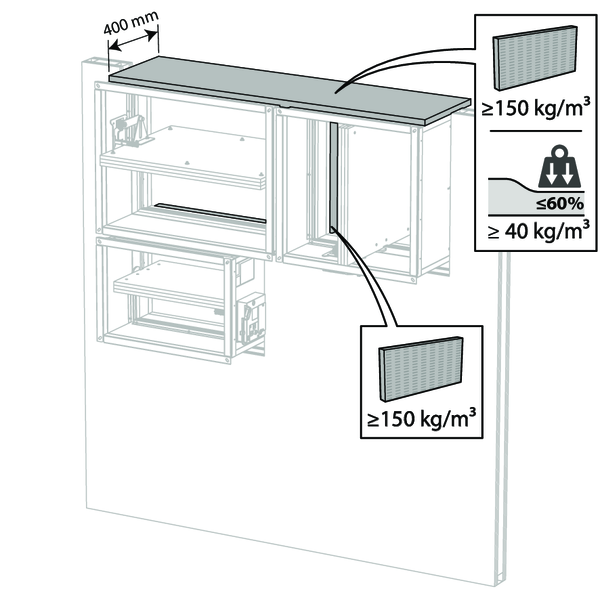

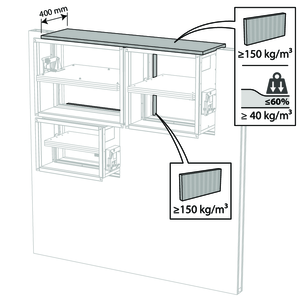

Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten durch mindestens 40 % komprimierte Standard-Steinwolle ≥ 40 kg/m³ (z.B. Rockfit 431) ersetzt werden.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten durch mindestens 40 % komprimierte Standard-Steinwolle ≥ 40 kg/m³ (z.B. Rockfit 431) ersetzt werden.

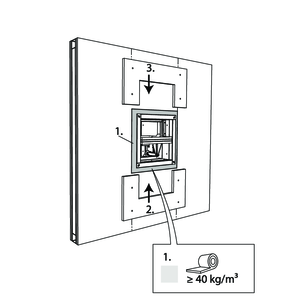

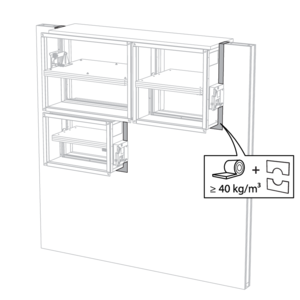

Dichten Sie den Rest der Öffnung mit Standard-Steinwolle 40 kg/m³ über die gesamte Wanddicke ab.
Bringen Sie abschließend an beiden Seiten der Oberfläche Abdeckplatten (Gipskartonplatten) an.

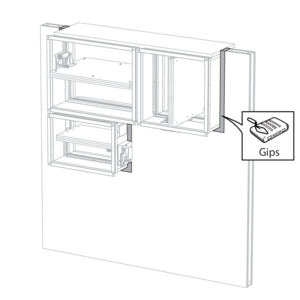

Dichten Sie die Lücke zwischen den Gipskartonplatten mit Spachtelmasse ab.
Dichten Sie die Lücke zwischen den Gipskartonplatten mit Spachtelmasse ab.
Einbau in Leichtbauwand (Metallständerwand mit Gipskartonplatten), Nasseinbau mit Gips
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Metallständerwand: Gipskartonwand Typ A (EN520) ≥ 100 mm | EI 60 (ve i o) S - (500 Pa) | Gips | Art der Installation: Einbau 0/180°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1500x1000 mm

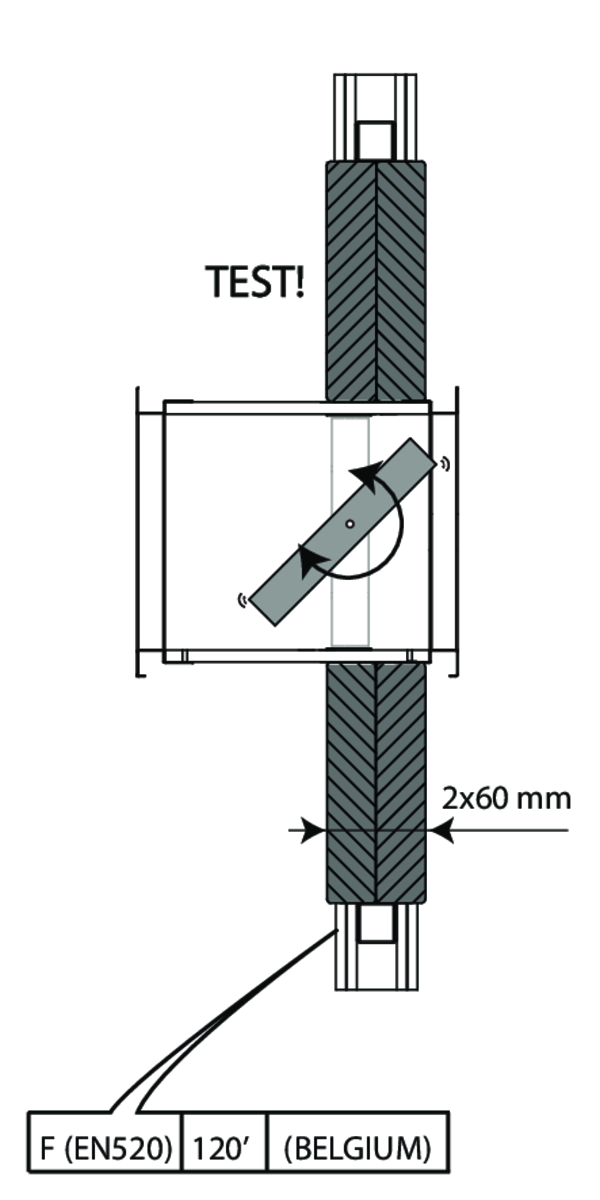

- Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 120 (ve i o) S - (500 Pa) | Gips | Art der Installation: Einbau 0/180°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1500x1000 mm
Die Brandschutzklappen können in minimalem Abstand (≥ 25/50 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe (≥ 50 mm) installiert werden.

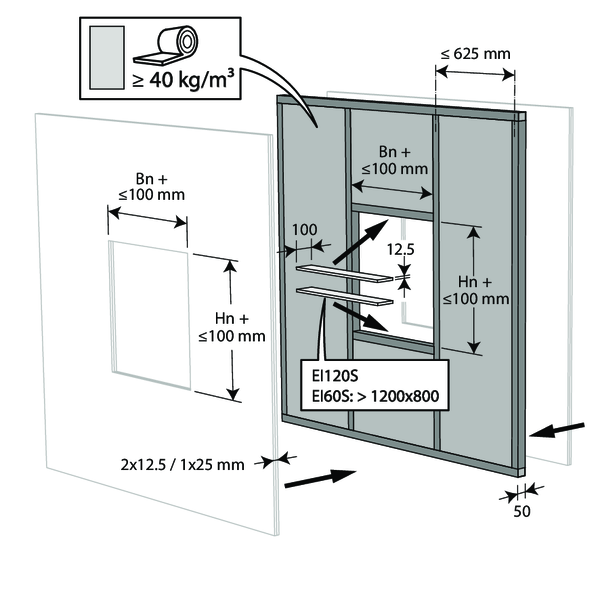

Bauen Sie eine Leichtbauwand mit horizontalen und vertikalen Profilen um die Einbauöffnung herum.
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten durch mindestens 40 % komprimierte Standard-Steinwolle ≥ 40 kg/m³ (z.B. Rockfit 431) ersetzt werden.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten durch mindestens 40 % komprimierte Standard-Steinwolle ≥ 40 kg/m³ (z.B. Rockfit 431) ersetzt werden.

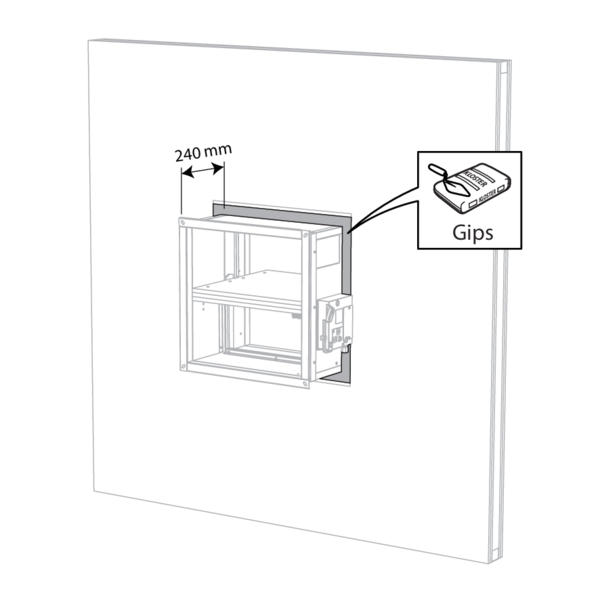

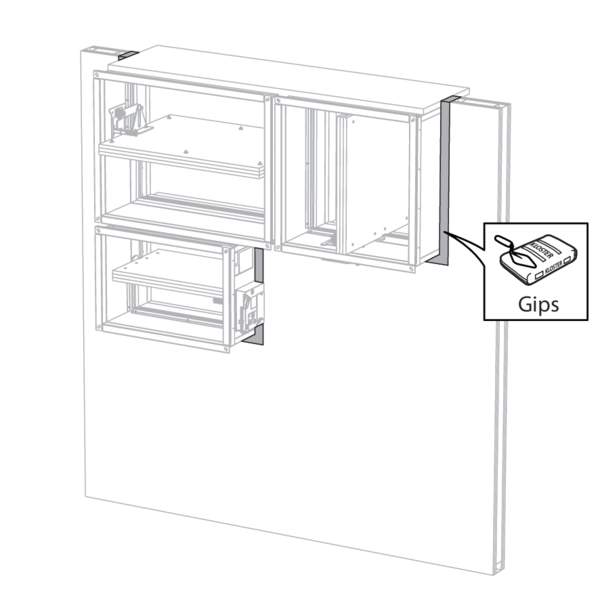

Dichten Sie den Rest der Öffnung (50 mm) mit Standard-Gips über die gesamte Wanddicke ab.

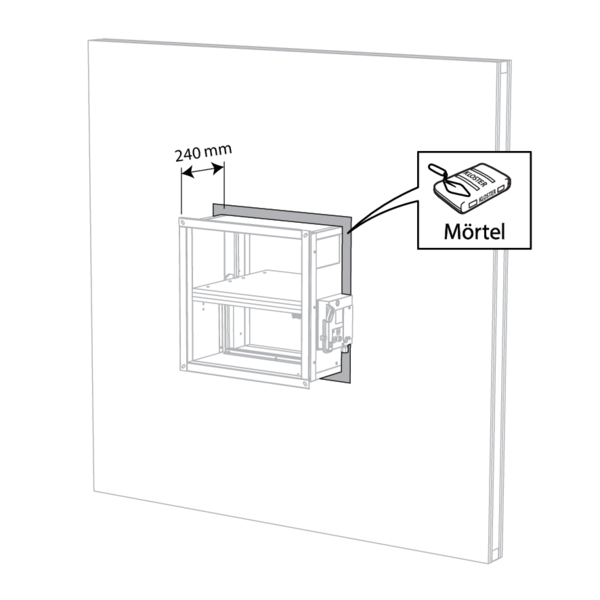

Einbau in Leichtbauwand (Metallstanderwand mit Gipskartonplatten), Nasseinbau mit Mörtel
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Metallständerwand: Gipskartonwand Typ A (EN520) ≥ 100 mm | EI 60 (ve i o) S - (300 Pa) | Mörtel | Art der Installation: Einbau 0/180°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1500x1000 mm
- Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Mörtel | Art der Installation: Einbau 0/180°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1500x1000 mm
Zulässige Mörtel
• Mörtel nach EN 998-2: Klasse M 2.5 bis M 10 oder Brandschutzmörtel Klasse M 2.5 bis M 10
• Mörtel nach DIN 1053: Gruppen II, IIa, III, IIIa oder Brandschutzmörtel der Gruppen II, III
• Alternativ gleichwertige Mörtel, Gipsmörtel oder Beton

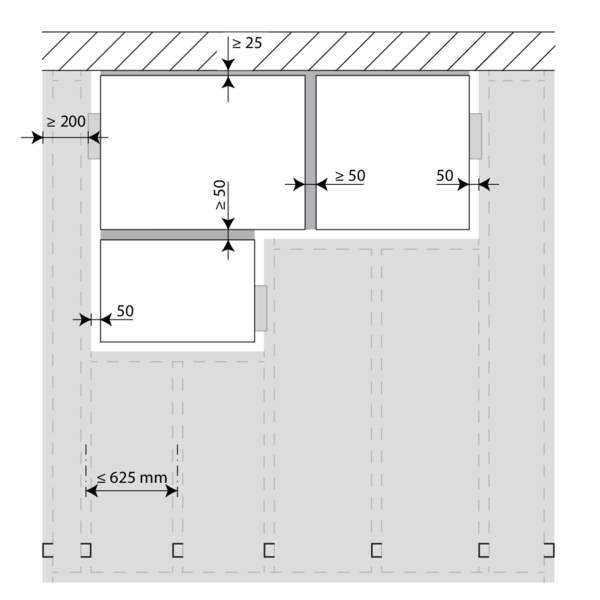

Die Brandschutzklappen können in minimalem Abstand (≥ 25/50 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe (≥ 50 mm) installiert werden.

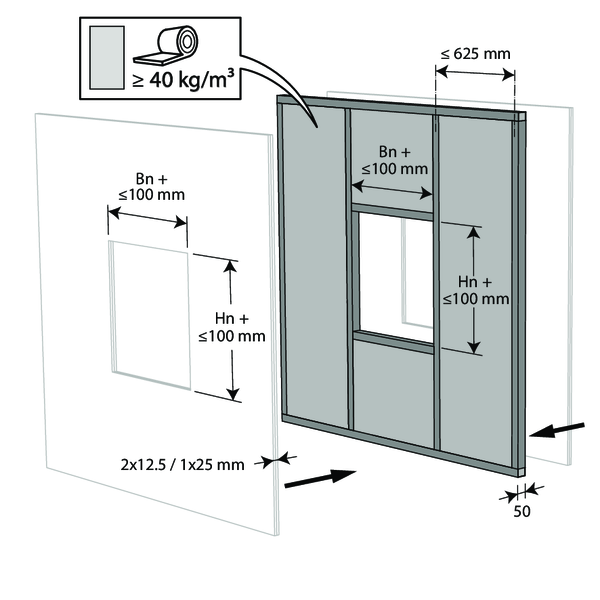

Bauen Sie eine Leichtbauwand mit horizontalen und vertikalen Profilen um die Einbauöffnung herum.
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten durch mindestens 40 % komprimierte Standard-Steinwolle ≥ 40 kg/m³ (z.B. Rockfit 431) ersetzt werden.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten durch mindestens 40 % komprimierte Standard-Steinwolle ≥ 40 kg/m³ (z.B. Rockfit 431) ersetzt werden.

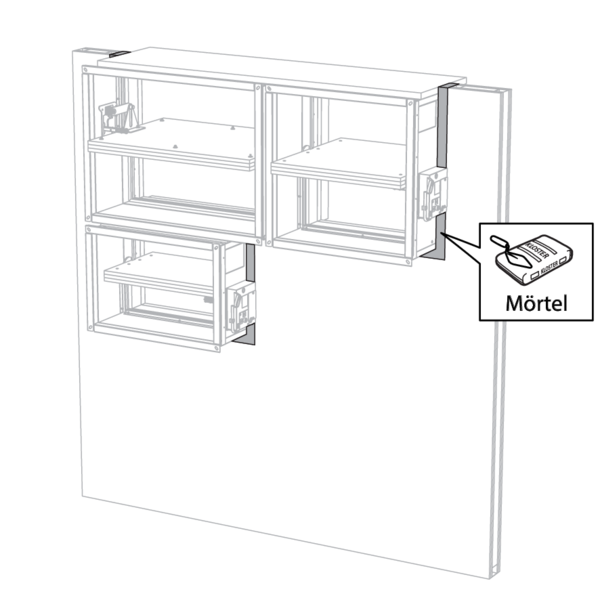

Dichten Sie den Rest der Öffnung (50 mm) mit Standard-Mörtel über die gesamte Wanddicke ab.

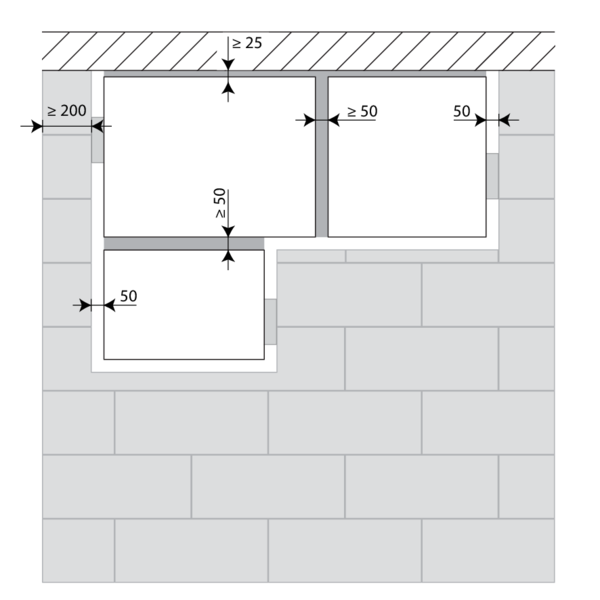

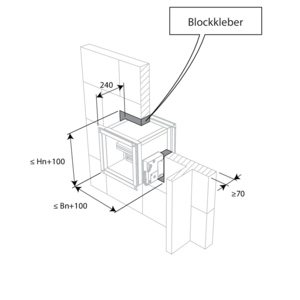

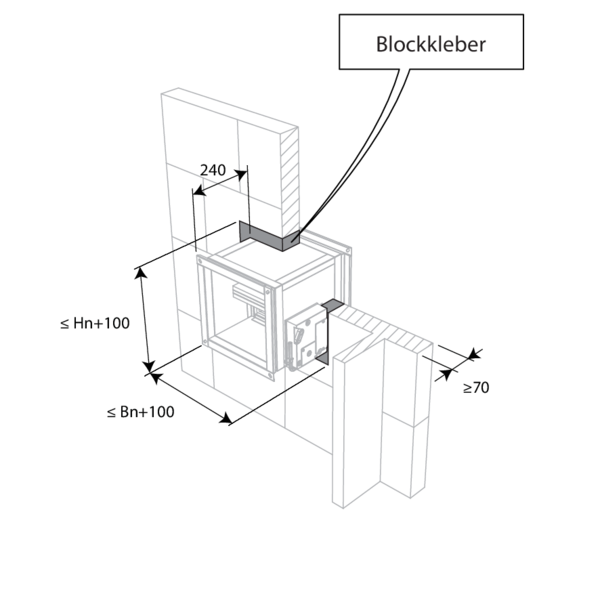

Einbau in Gipswandbauplatten
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

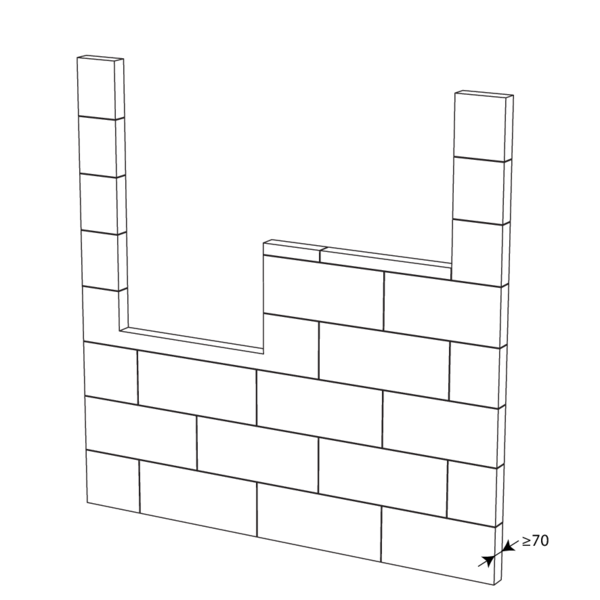

- Rohdichte ρ ≥ 850 kg/m³; Tragkonstruktion Gipswandbauplatten d ≥ 100 mm | EI 120 (ve i o) S - (500 Pa) | Gipskleber | Art der Installation: Einbau 0/180°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1500x1000 mm
- Rohdichte ρ ≥ 850 kg/m³; Tragkonstruktion Gipswandbauplatten d ≥ 70 mm | EI 120 (ve i o) S - (500 Pa) | Gipskleber | Art der Installation: Einbau 0/180°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1200x800 mm

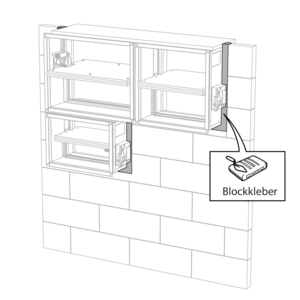

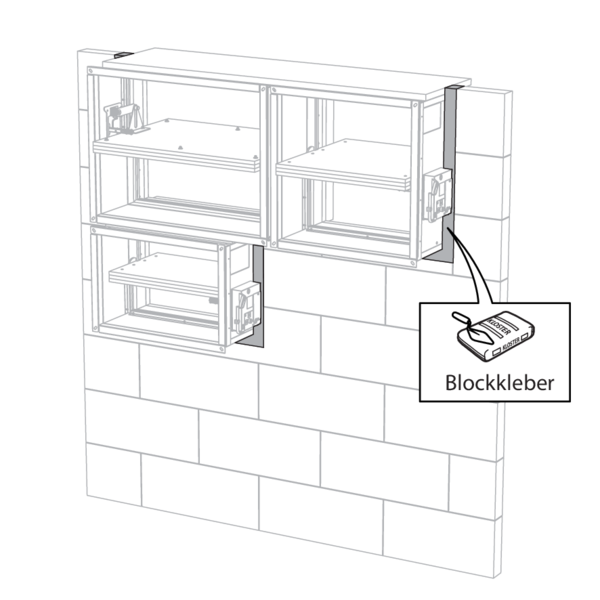

Dichten Sie die Brandschutzklappe mit einem Dichtkleber (gipsbasiert) ab.

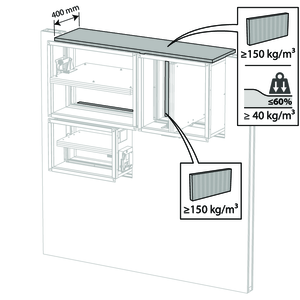

Die Brandschutzklappen können in minimalem Abstand (≥ 25/50 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe (≥ 50 mm) installiert werden.
Bohren Sie die erforderlichen Öffnungen (Bn + 100 mm) x (Hn + 100 mm) in die Wand.
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten durch mindestens 40 % komprimierte Standard-Steinwolle ≥ 40 kg/m³ (z.B. Rockfit 431) ersetzt werden.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten durch mindestens 40 % komprimierte Standard-Steinwolle ≥ 40 kg/m³ (z.B. Rockfit 431) ersetzt werden.
Dichten Sie den Rest der Öffnung (50 mm) mit Dichtkleber über die gesamte Wanddicke ab.

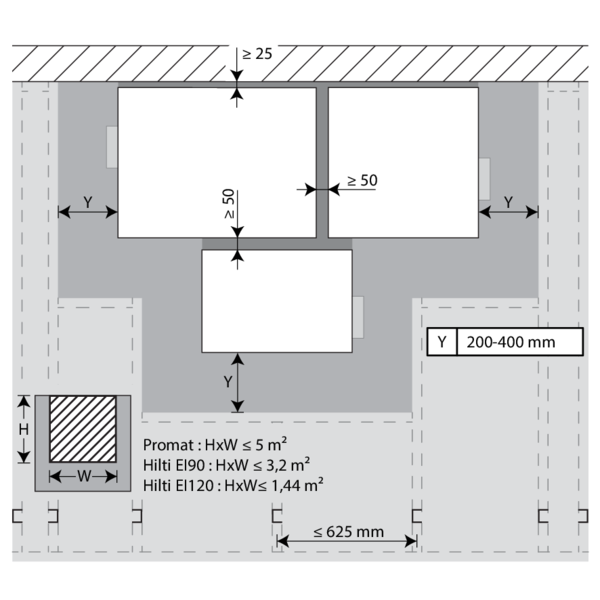

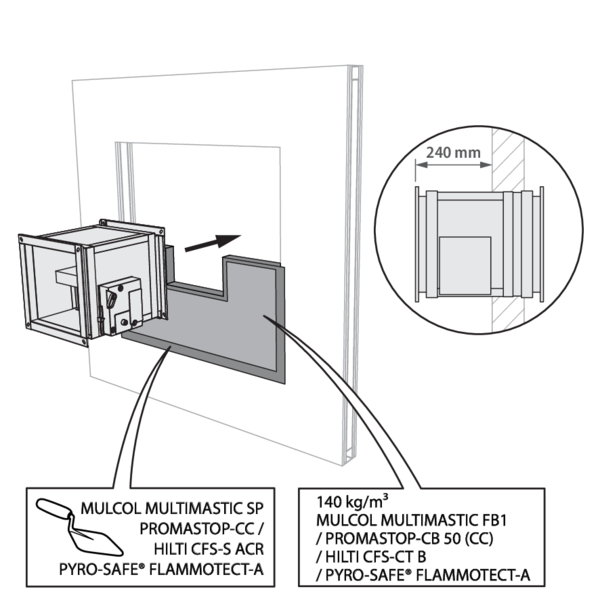

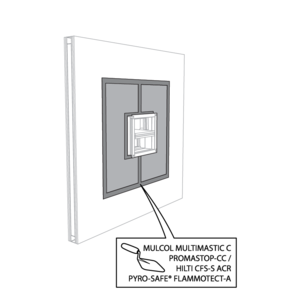

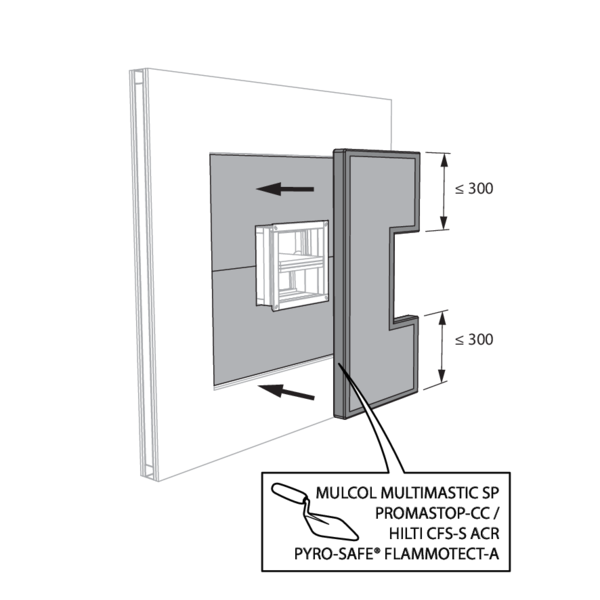

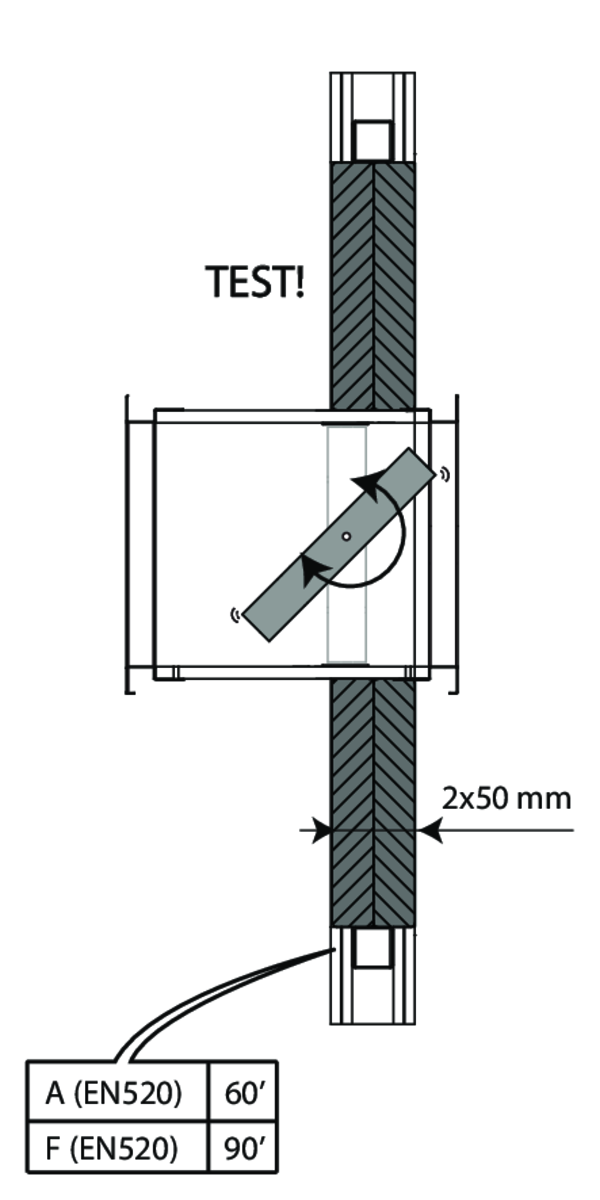

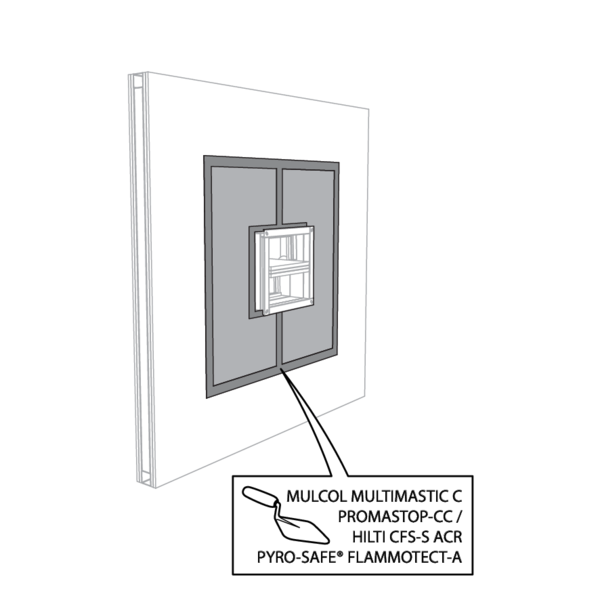

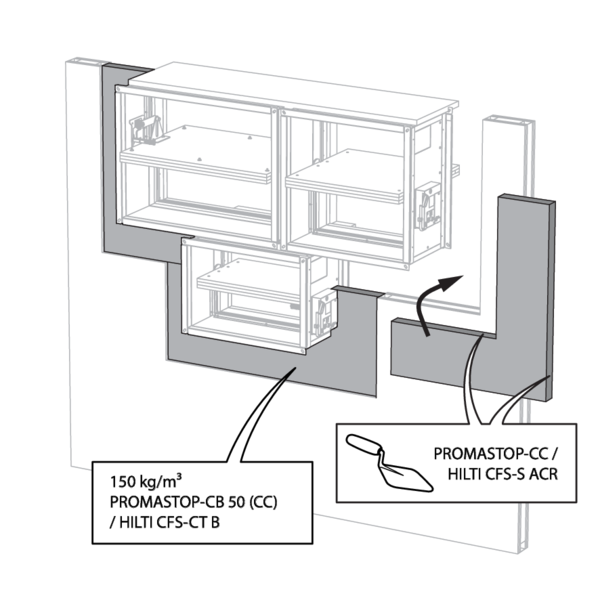

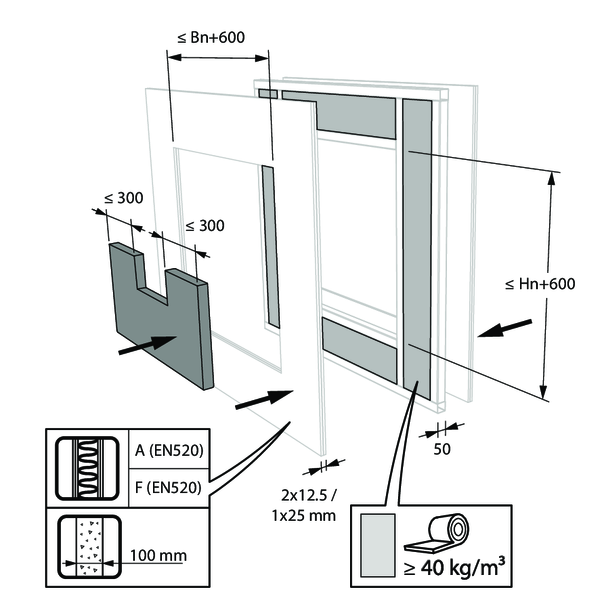

Einbau in Leichtbauwand und Massivwand, Abdichtung mit festen und beschichteten Steinwolleplatten
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
- Metallständerwand: Gipskartonwand Typ A (EN520) ≥ 100 mm | EI 60 (ve i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
- Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
Die Öffnung um die Brandschutzklappe wird mit 2 Lagen aus 50 mm dicken Steinwolleplatten mit feuerbeständiger Beschichtung auf einer Seite (PROMASTOP-CB 50 / PROMASTOP-CB/CC 50 / HILTI CFS-CT B / Mulcol Multimastic FB1 / PYRO-SAFE® FLAMMOTECT-A) abgedichtet.
Die zwei Steinwolleplatten müssen fugenversetzt und mit der beschichteten Seite nach außen angeordnet werden. Alle Kanten müssen auf gesamter Länge mit der Beschichtung (Typ PROMASTOP-CC / HILTI CFS-S-ACR / Mulcol Multimastic SP / PYRO-SAFE® FLAMMOTECT-A) bestrichen werden.
Die Installation der Brandschutzklappe in der Öffnung (max. Klappendimension + 600 mm) muss nicht unbedingt mittig erfolgen. Der Abstand zwischen der Brandschutzklappe und dem Rand der Öffnung darf maximal 400 mm betragen.
Die Brandschutzklappen können in minimalem Abstand (≥ 25/50 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe (≥ 50 mm) installiert werden.
Bohren Sie die erforderliche Öffnung in die Wand.
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten durch mindestens 40 % komprimierte Standard-Steinwolle ≥ 40 kg/m³ (z.B. Rockfit 431) ersetzt werden.
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten durch mindestens 40 % komprimierte Standard-Steinwolle ≥ 40 kg/m³ (z.B. Rockfit 431) ersetzt werden.

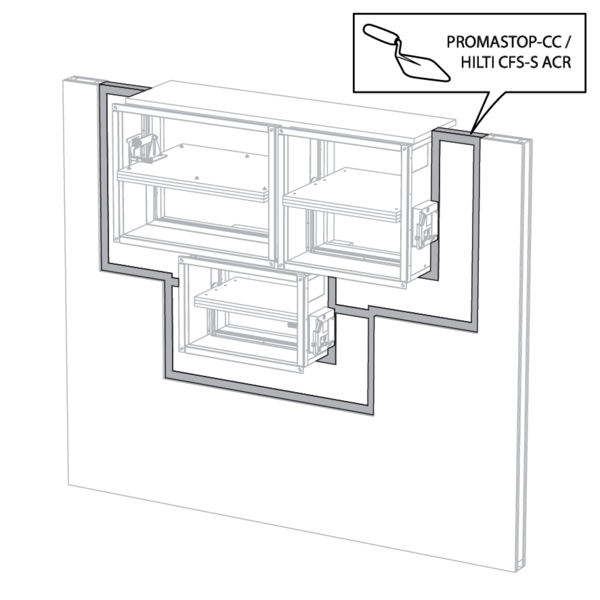

Dichten Sie den Rest der Öffnung mit 2 Lagen aus 50 mm dicken, beschichteten Mineralwolleplatten ab (siehe oben).

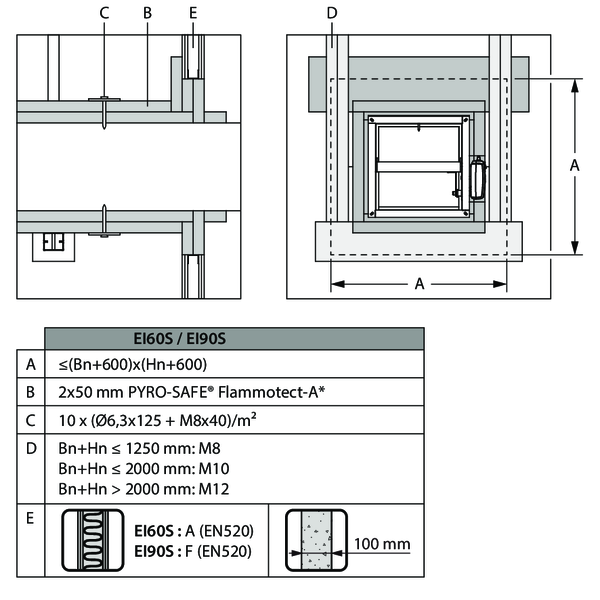

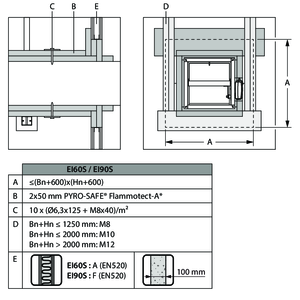

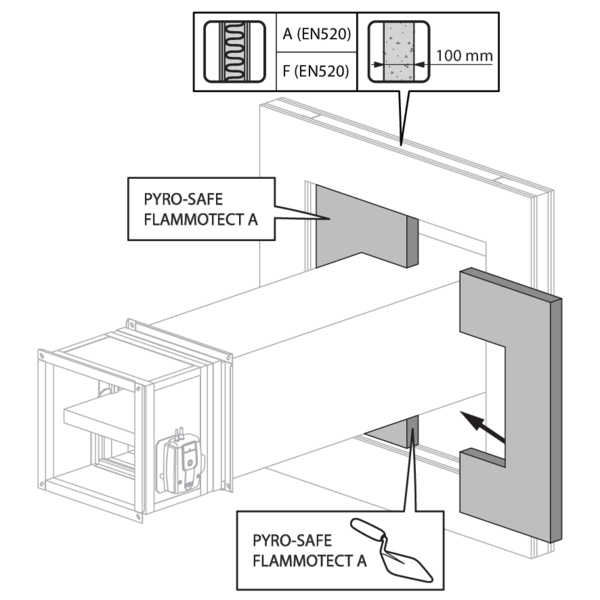

Montage entfernt von Wänden, Abdichtung und Ummantelung mit festen und beschichteten Steinwolleplatten
*Für eine Klassifizierung bis EI 60 S: Weichschott/beschichtete Steinwolleplatten vom Typ PYRO-SAFE® FLAMMOTECT-A können durch einen gleichwertigen Weichschott-Typ mit mindestens gleicher Brandverhaltensklasse, Dichte und Dicke (geprüft nach EN 1366-3) ersetzt werden.
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Verzinkter Kanal + Verschluss der Öffnung und Bekleidung des Kanals mit beschichteter Steinwolle 2x50 mm | Einbauart: von der Wand abgesetzt, 0/180° | 200x200 mm ≤ CU2 ≤ 1500x1000 mm
- Metallständerwand: Gipskartonwand Typ A (EN520) ≥ 100 mm | EI 60 (ve i o) S - (300 Pa) | Verzinkter Kanal + Verschluss der Öffnung und Bekleidung des Kanals mit beschichteter Steinwolle 2x50 mm | Einbauart: von der Wand abgesetzt, 0/180° | 200x200 mm ≤ CU2 ≤ 1500x1000 mm
- Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Verzinkter Kanal + Verschluss der Öffnung und Bekleidung des Kanals mit beschichteter Steinwolle 2x50 mm | Einbauart: von der Wand abgesetzt, 0/180° | 200x200 mm ≤ CU2 ≤ 1500x1000 mm
In der Wand, durch die der Lüftungskanal verläuft, ist ein Wanddurchbruch von maximal (Bn+600 mm) x (Hn+600 mm) vorgesehen. Die Öffnung um den Kanal in der Wand wird mit einer Lage beschichteter Steinwolle vom Typ PYRO-SAFE® FLAMMOTECT-A abgedichtet. Die Kanten werden mit PYRO-SAFE® FLAMMOTECT-A Paste abgedichtet, die die Platten sichert.
Die gesamte Länge von Kanal und Brandschutzklappe wird mit beschichteten Steinwolleplatten ausgestattet. Um die Platten an Kanal zu befestigen, werden sie auf der Seite entlang Kanal und an den Kanten mit feuerbeständiger Paste beschichtet und mit Schrauben und Unterlegscheiben (C) befestigt. Die Platten an der Brandschutzklappe sind so ausgeführt, dass sie mit den Platten an den Lüftungskanälen eine einzige Fläche bilden und Platz für die Auslöseeinrichtung lassen.
Die zweite Schicht aus beschichteter Steinwolle wird in die Wand eingebracht, deren Kanten mit feuerbeständiger Paste versiegelt werden.
An der Wand entlang der Seite der Klappe wird oben eine zusätzliche Schicht beschichteter Steinwolleplatten angebracht, die an den beiden Seiten und oben 100 mm mit der Wand überlappt. Die Kanten dieser Platten sind ebenfalls mit einer Schicht feuerbeständiger Paste versehen.
Eine zweite Schicht beschichteter Steinwolleplatten wird um den Kanal und die Brandschutzklappe angebracht, und die Kanten der Platten werden erneut mit einer Schicht feuerbeständiger Paste beschichtet. Die Platten werden mit Schrauben und Unterlegscheiben (C) befestigt.
Die Stütze wird platziert und sowohl die Profile als auch die Gewindestangen werden mit einer Schicht beschichteter Steinwolleplatten umwickelt. An den Kanten wird feuerbeständige Paste aufgetragen.
Auf der von der Brandschutzklappe abgewandten Einbauseite wird ein 100 mm breiter Streifen aus beschichteter Steinwolle um den Kanal herum angebracht und an den Rändern mit einer feuerbeständigen Pastenschicht versehen.
Die Brandschutzklappe und die Lüftungskanäle müssen nicht in der Mitte der Öffnung platziert werden; der Abstand zwischen dem Kanal und dem Rand der Öffnung beträgt maximal 300 mm.

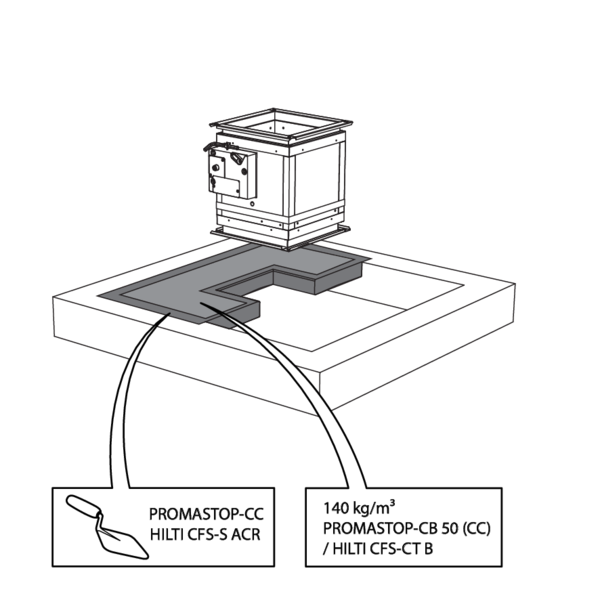

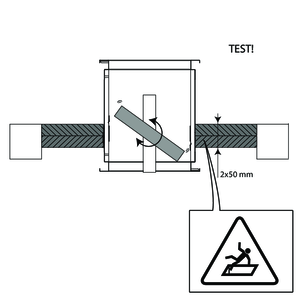

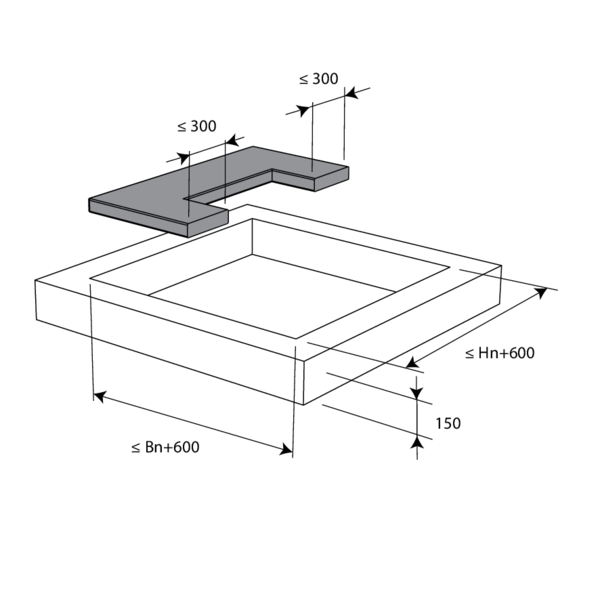

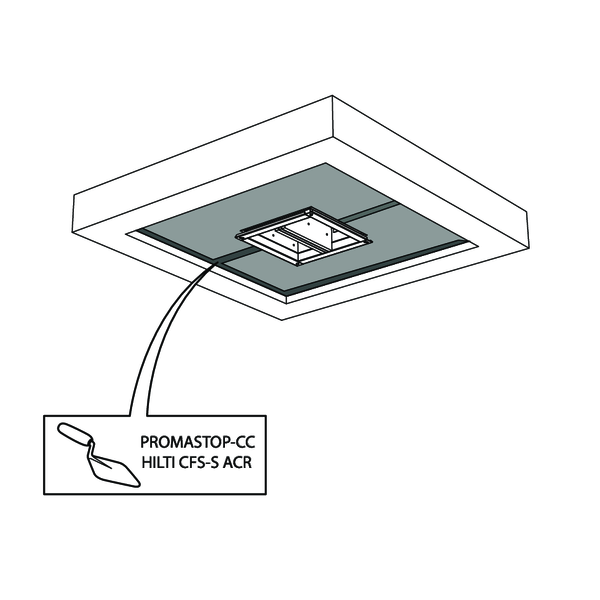

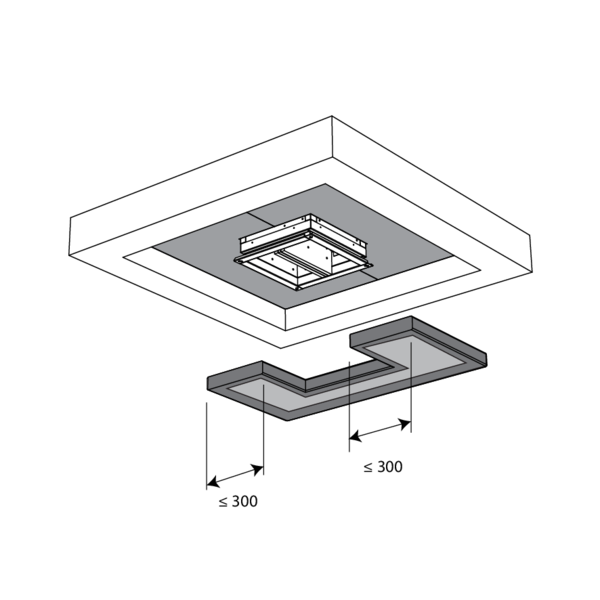

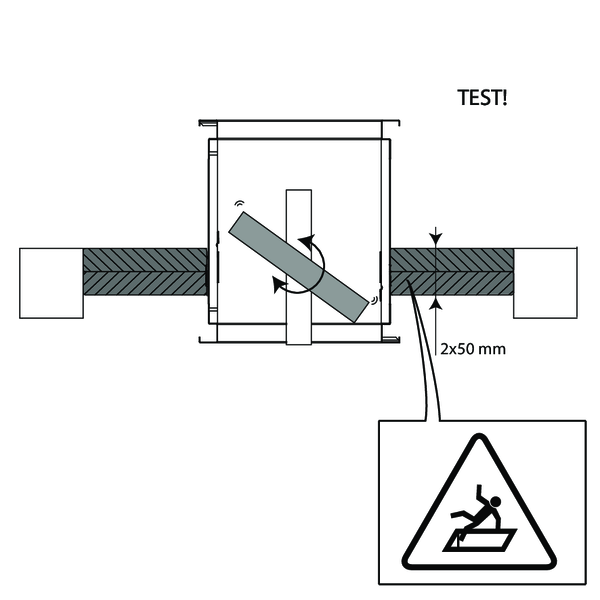

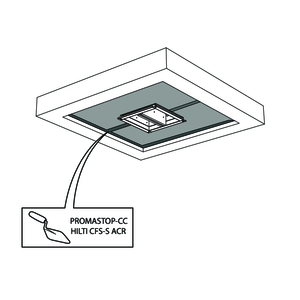

Einbau in Massivdecke, Abdichtung mit festen und beschichteten Steinwolleplatten
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 150 mm | EI 90 (ho i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
Die Öffnung um die Brandschutzklappe wird mit 2 Lagen aus 50 mm dicken Steinwolleplatten mit feuerbeständiger Beschichtung auf einer Seite (PROMASTOP-CB 50 / PROMASTOP-CB/CC 50 / HILTI CFS-CT B) abgedichtet.
Die zwei Steinwolleplatten müssen fugenversetzt und mit der beschichteten Seite nach außen angeordnet werden. Alle Kanten müssen auf gesamter Länge mit der Beschichtung (Typ PROMASTOP-CC / HILTI CFS-S-ACR) bestrichen werden.
Die Installation der Brandschutzklappe in der Öffnung (max. Klappendimension + 600 mm) muss nicht unbedingt mittig erfolgen. Der Abstand zwischen der Brandschutzklappe und dem Rand der Öffnung darf maximal 400 mm betragen.
Die Brandschutzklappen können in minimalem Abstand (≥ 25/50 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe (≥ 50 mm) installiert werden.
Einzelheiten entnehmen Sie bitte unter „Einbau in Leichtbauwand und massive Wand, Abdichtung mit festen und beschichteten Steinwolleplatten“
Einzelheiten entnehmen Sie bitte unter „Einbau in Leichtbauwand und massive Wand, Abdichtung mit festen und beschichteten Steinwolleplatten“

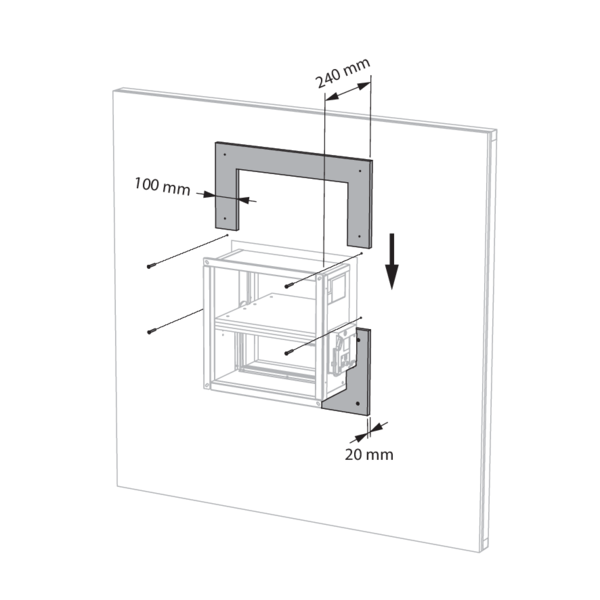

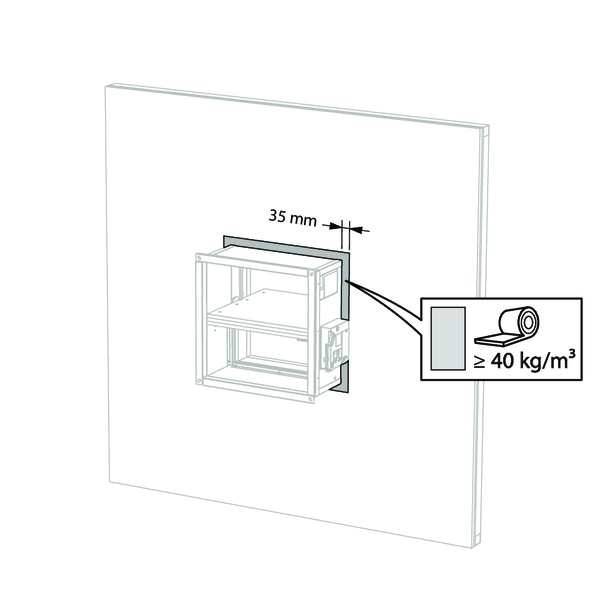

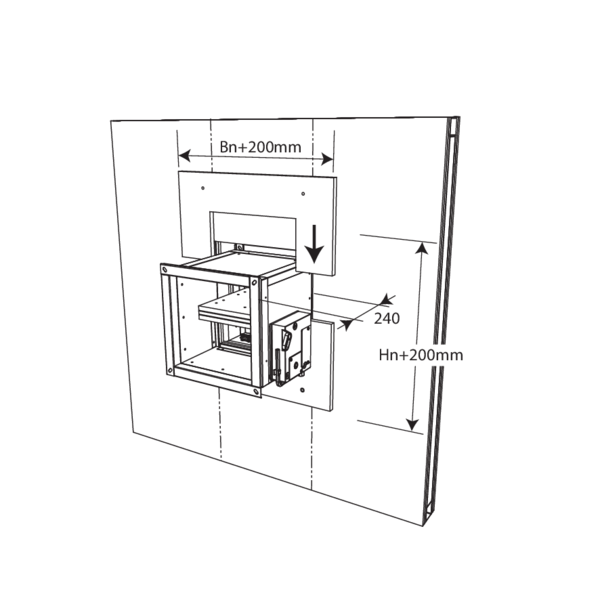

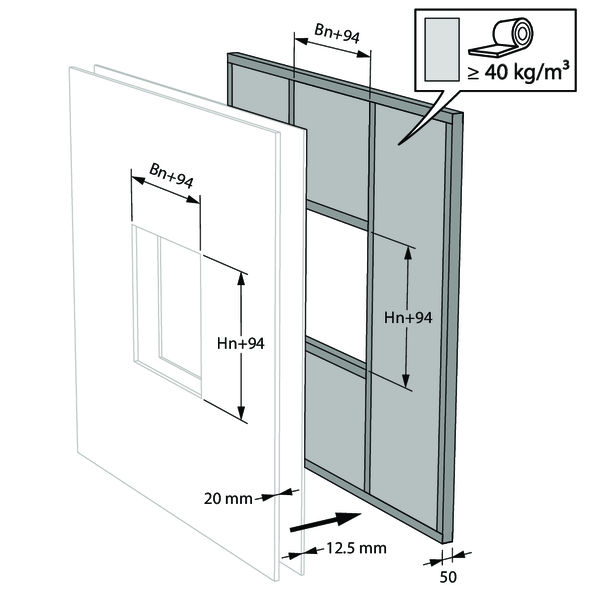

Einbau in Schachtwand
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 82.5 mm | EI 60 (ve i o) S - (300 Pa) | Steinwolle ≥ 40 kg/m³ + Abdeckplatten | Art der Installation: Einbau 0/180° | 200x200 mm ≤ CU2 ≤ 1500x800 mm
Allgemeine Bemerkungen
- Die Klappe muss entsprechend dem Klassifizierungsbericht und der Installationsanweisung installiert werden
- Achsausrichtung: siehe Leistungserklärung.
- Vermeiden Sie ein Versperren der angrenzenden Kanäle.
- Produktmontage: Immer mit geschlossenem Klappenblatt.

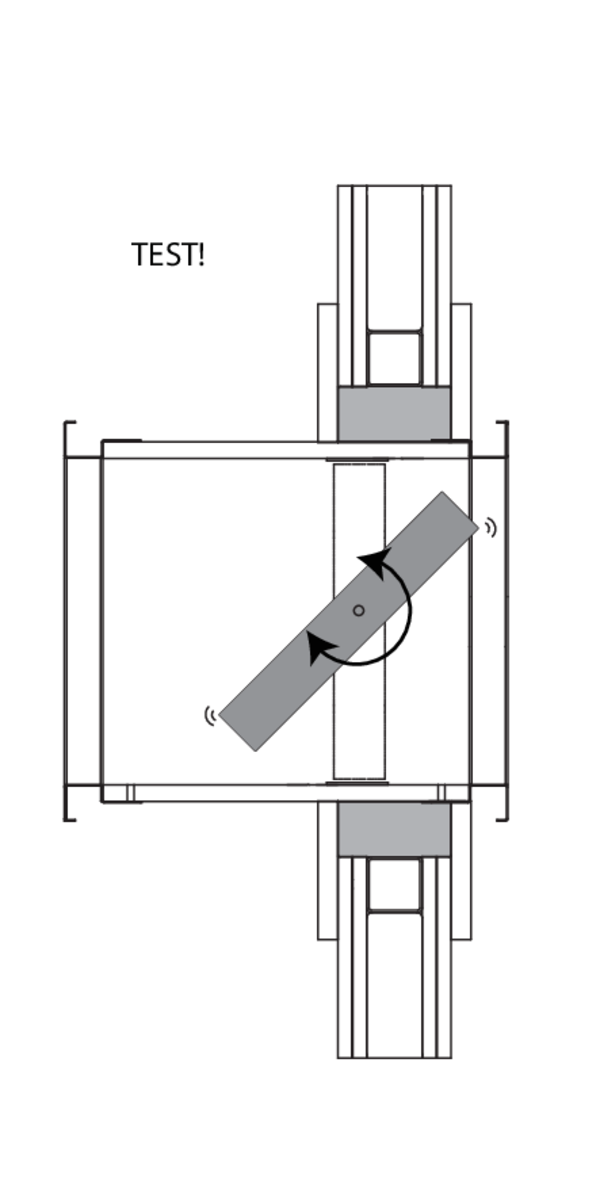

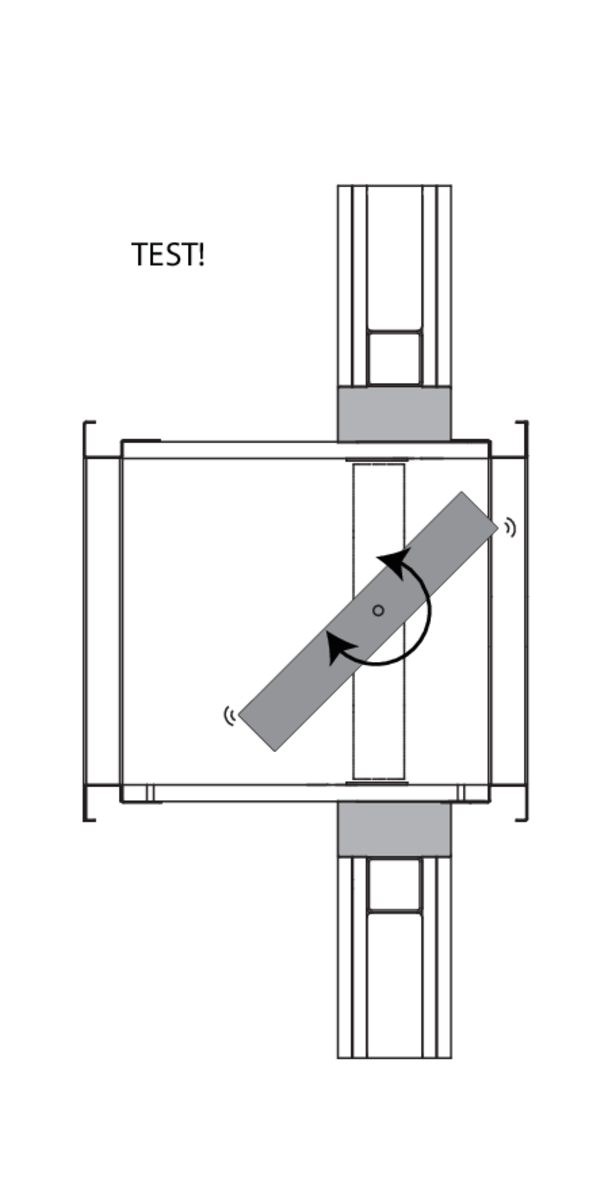

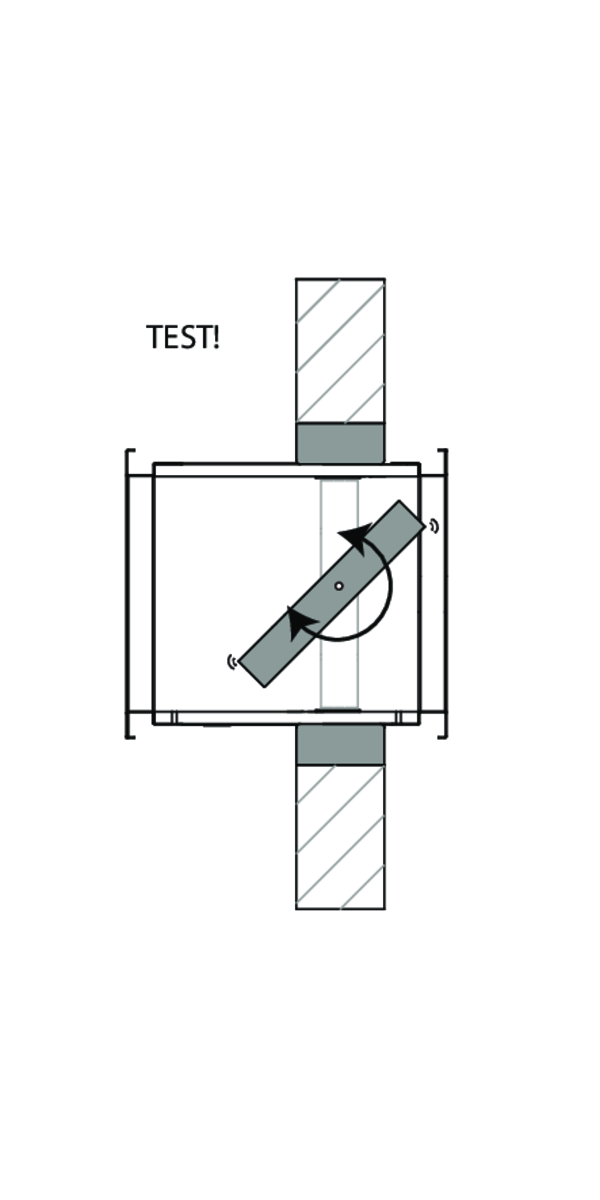

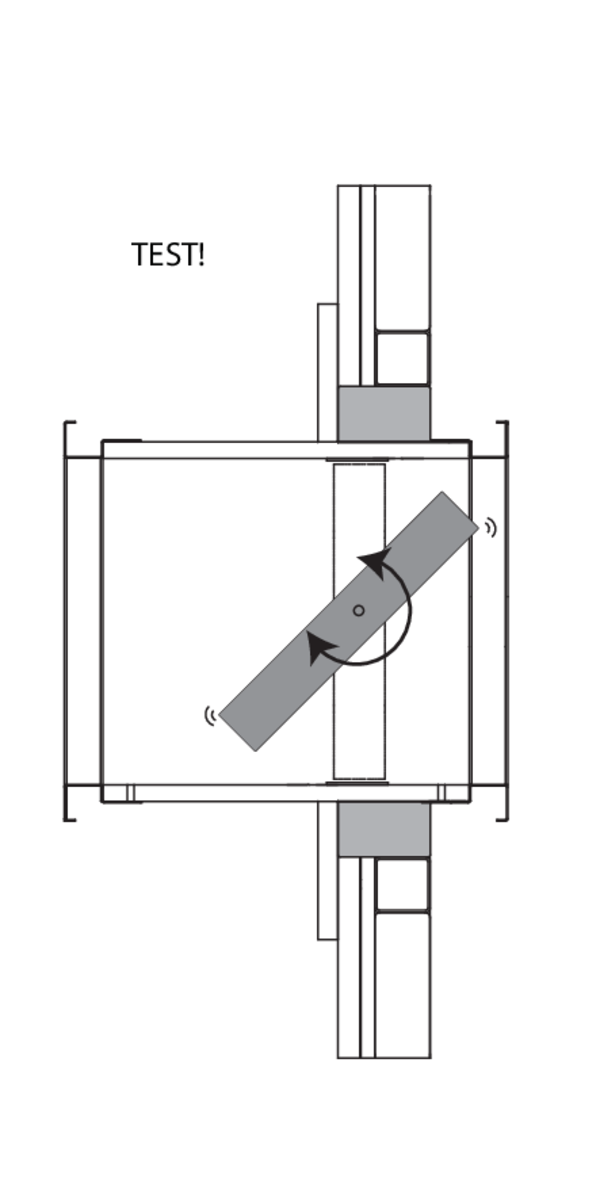

- Prüfen Sie, ob sich das Klappenblatt frei bewegen kann.
- Bitte halten Sie Sicherheitsabstände zu anderen Bauelementen ein. Außerdem muss der Betriebsmechanismus zugänglich bleiben: lassen Sie einen Freiraum von 200 mm um das Gehäuse herum.
- Die Luftdichtheitsklasse wird beibehalten, wenn die Brandschutzklappe entsprechend der Installationsanweisung installiert wird.
- Die Brandschutzklappen von Rf-t werden in standardisierten Konstruktionen (massive Wand / massive Decke sowie Leichtbauwand) nach EN 1366-2, geprüft. Die erzielten Ergebnisse gelten auch für ähnliche Konstruktionen mit gleicher oder höherer Feuerwiderstandsdauer, Dicke und Rohdichte.
- Überschreitet die Wanddicke die in unserer Einbauanleitung angegebene Mindestdicke, gelten folgende Bedingungen für die Abdichtungstiefe: - Bei Leichtbauwänden und Wänden aus Sandwichelementen muss die Abdichtung immer über die gesamte Tiefe der Wand erfolgen. - Bei Massivwänden, Massivdecken und Gipsblockwänden genügt die in unserer Einbauanleitung angegebene Mindestabdichtungstiefe (oft gleich der Mindestwandstärke). Bringen Sie die Dichtung in Höhe des Klappenblattes (ab Wandbegrenzungsangabe) an.

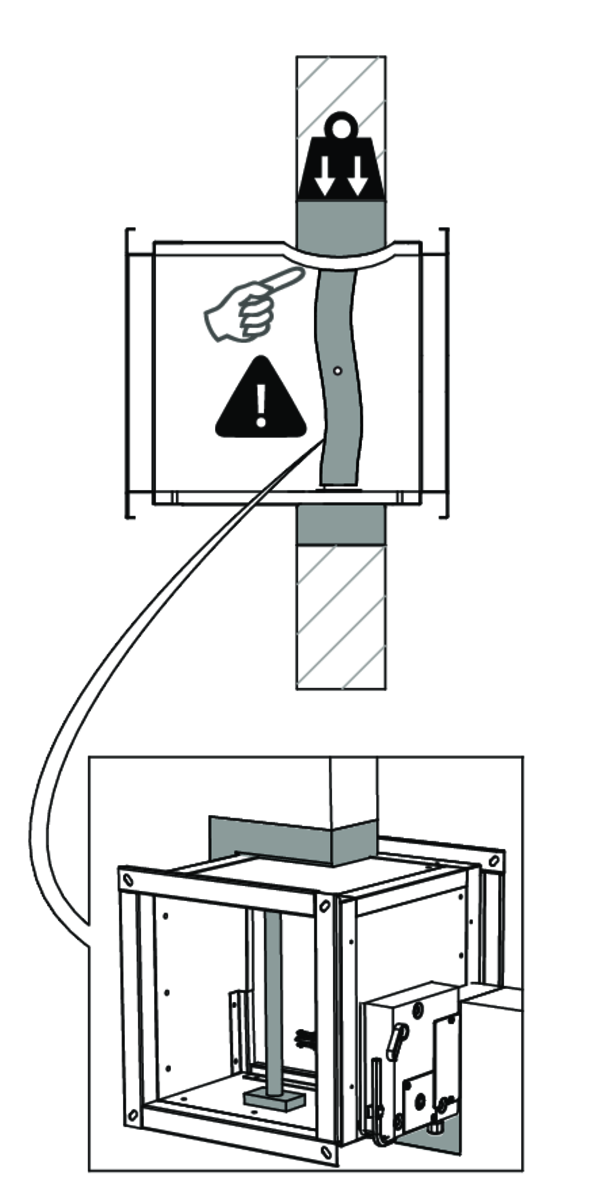

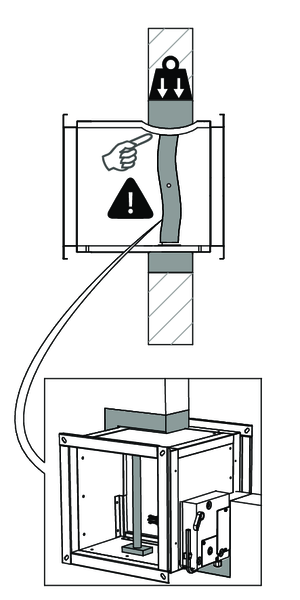

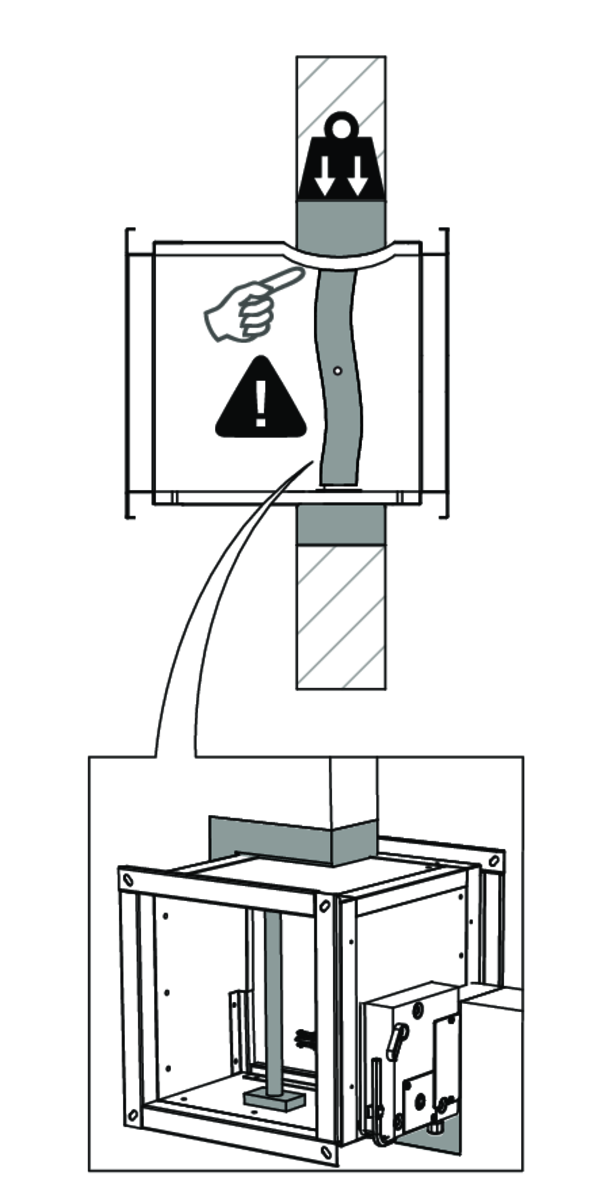

- Beim Einbau einer Brandschutzklappe in eine flexible Metallständerwand sind bei einigen Einbauverfahren aus brandschutztechnischer Sicht keine Verstärkungsprofile um die Wandöffnung herum erforderlich (siehe unten). Beachten Sie beim Bau dieser Art von Wänden immer die allgemeinen Anweisungen des Herstellers dieser Wandsysteme.
- Die Brandschutzklappe muss für die Überprüfung und Wartung zugänglich sein.
- Führen Sie mindestens 2 Mal im Jahr eine Sichtprüfung durch.
