CU-LT - Dimensions

Gamme et dimensions

Hn\Ln [mm]200x100800x600

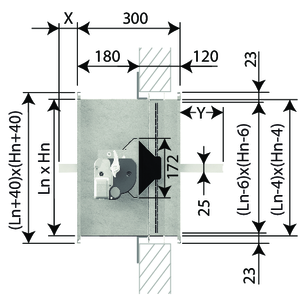

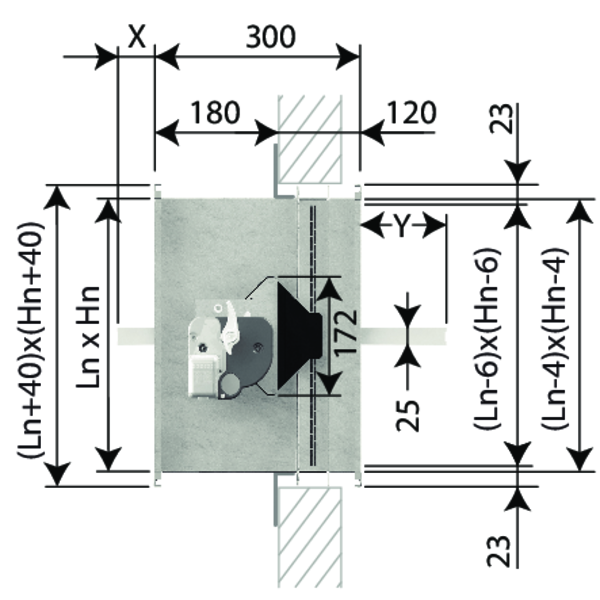

  • Dépassement transmission et mécanisme si Hn ≤ 150 mm
  • Dépassement lame: X = du côté du mécanisme, Y = du côté mur
  • X= (Hn-6)/2 - 230
    Y= (Hn-6)/2 - 70

Hn [mm]150200250300350400450500550600
x-------174267
y2275277102127152177202227
  • Hn < 400 mm
  MFUSP UNIQ
P 101 107
Q 122 136
Z 61 75

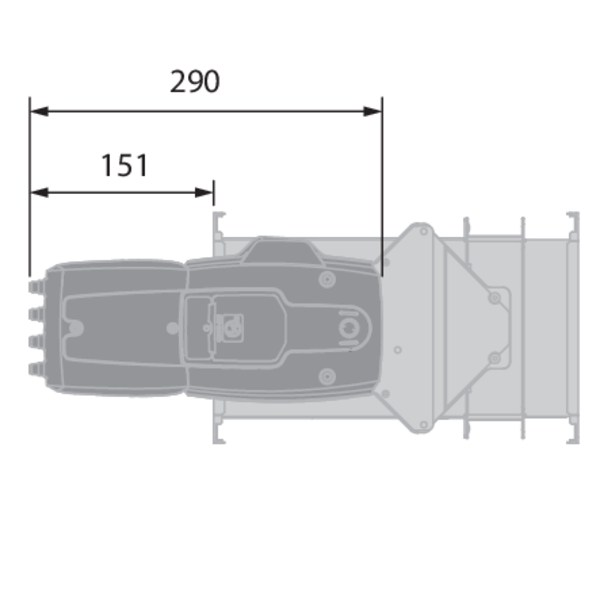

  • Hn ≥ 400 mm
  MFUSP UNIQ
P 101 107
Q 123 290
Z 28 27

Poids Faire défiler vers le bas/la droite pour voir tout le tableau

Hn\Ln [mm]200250300350400450500550600650700750800
100kg3,23,64,04,34,75,15,55,86,26,66,97,37,7
150kg3,74,14,65,05,45,86,36,77,17,68,08,48,8
200kg4,24,75,25,66,16,67,17,68,18,59,09,510,0
250kg4,75,25,76,36,87,47,98,49,09,510,110,611,1
300kg5,25,76,36,97,58,18,79,39,910,511,111,712,3
350kg5,66,36,97,68,28,99,510,210,811,512,112,813,4
400kg6,16,87,58,28,99,710,411,111,812,513,213,914,6
450kg6,67,48,18,99,710,411,211,912,713,514,215,015,8
500kg7,17,98,79,510,411,212,012,813,614,415,316,116,9
550kg7,68,49,310,211,111,912,813,714,615,416,317,218,1
600kg8,19,09,910,811,812,713,614,615,516,417,318,319,2
