CU2-L500 - Types de bride

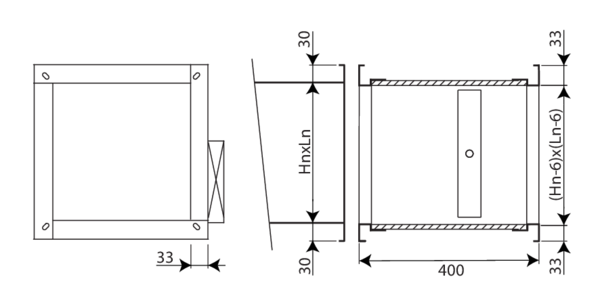

PG30 - Raccordement sur gaines pourvues de brides de 30 mm (par système à glissière, soit par boulons, soit par bornes de serrage). Trous elliptiques de Ø 8,5 x 16 mm.

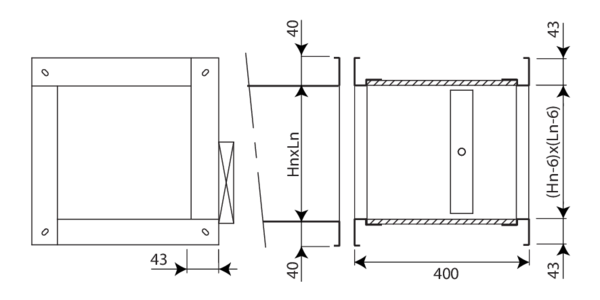

PG40 - Raccordement sur gaines pourvues de brides de 40 mm (par système à glissière, soit par boulons, soit par bornes de serrage). Trous elliptiques de Ø 8,5 x 16 mm.

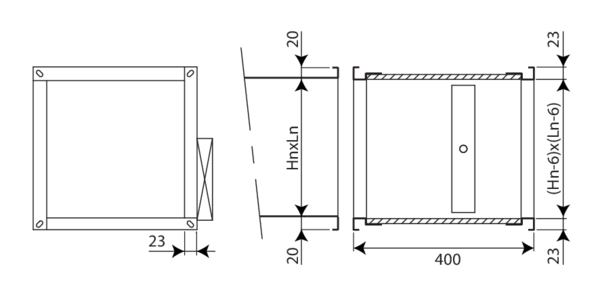

PG20 - Raccordement sur gaines pourvues de brides de 20 mm (par système à glissière, soit par boulons, soit par bornes de serrage). Trous elliptiques de Ø 6,5 x 16 mm.

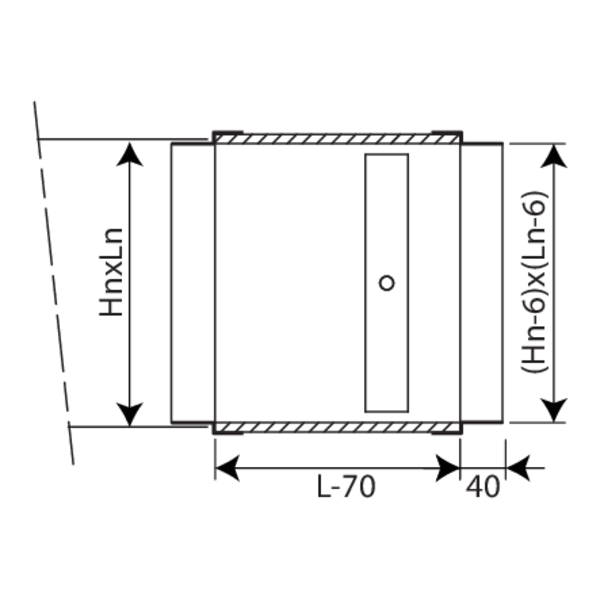

PM - Raccordement aux gaines par emboîtement. Ce type de bride est utilisé là où il y a un manque d'espace pour une bride PG30 standard.

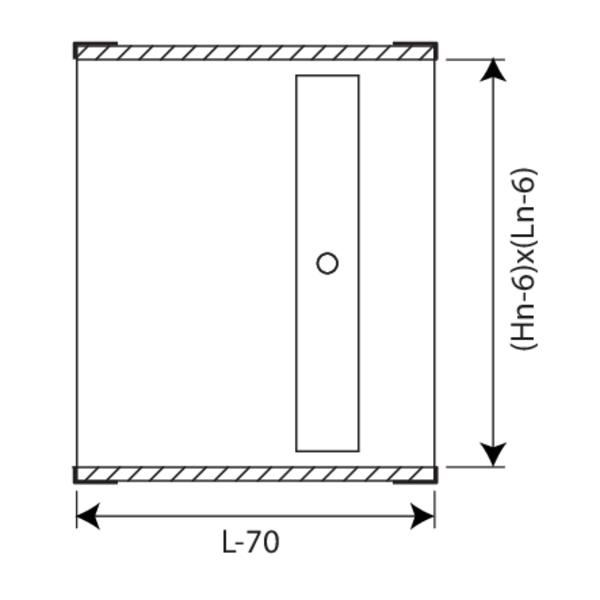

PP - Sans raccordement. Ce type de bride est employé sur le côté du clapet qui débouche dans un local.
