AVANTAGE 2V60 - Installation
Commande : ouverture
Déclenchement 1V
Manuel:
Insérez la clé dans la serrure. Tournez la clé à 20° dans le sens anti-horaire : le volet s'ouvre. Retirez la clé.
Télécommandé:
Télécommandé électrique par émission (option VD) ou rupture (option VM) de courant vers la bobine.
Manuel:
Insérez la clé dans la serrure. Tournez la clé à 20° dans le sens anti-horaire : le volet s'ouvre. Retirez la clé.
Télécommandé:
Télécommandé électrique par émission (option VD) ou rupture (option VM) de courant vers la bobine.
Déclenchement 2V
Manuel:
Insérez la clé dans la serrure. Tournez la clé à 20° dans le sens anti-horaire : le volet s'ouvre. Retirez la clé.
Télécommandé:
Télécommandé électrique par émission (option VD) ou rupture (option VM) de courant vers la bobine.
Manuel:
Insérez la clé dans la serrure. Tournez la clé à 20° dans le sens anti-horaire : le volet s'ouvre. Retirez la clé.
Télécommandé:
Télécommandé électrique par émission (option VD) ou rupture (option VM) de courant vers la bobine.
Commande : fermeture
Réarmement 1V
Manuel:
Tournez la clé à 20° dans le sens horaire, puis retirez-la. Poussez sur l'anti-retour. Fermez le vantail en tirant par le profil métallique.
Manuel:
Tournez la clé à 20° dans le sens horaire, puis retirez-la. Poussez sur l'anti-retour. Fermez le vantail en tirant par le profil métallique.
Réarmement 2V
Manuel:
Déverrouillez le système de blocage des 2 anti-retours en faisant glisser la languette.
Manuel:
Déverrouillez le système de blocage des 2 anti-retours en faisant glisser la languette.
Tournez la clé à 20° dans le sens horaire, puis retirez-la. Fermez les 2 vantaux en même temps en tirant par le profil en métal. Veillez à ce que les 2 vantaux s'insèrent l'un dans l'autre comme illustré.

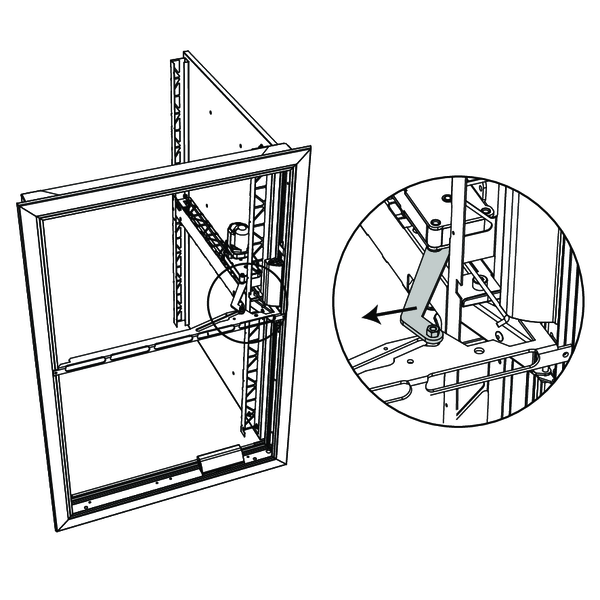

Réarmement ME
Manuel:
Tournez la clé à 20° dans le sens horaire, puis retirez-la. Poussez sur l'anti-retour. Fermez le vantail en tirant par le profil métallique.
Télécommandé:
Alimentez le moteur de réarmement pendant au moins 90 sec. (respectez la tension indiquée 24 ou 48 Vcc).
La rotation du moteur s'arrête automatiquement quand le volet est fermé.
Coupez l'alimentation pour au moins 90 sec. entre chaque cycle de réarmement.
Manuel:
Tournez la clé à 20° dans le sens horaire, puis retirez-la. Poussez sur l'anti-retour. Fermez le vantail en tirant par le profil métallique.
Télécommandé:
Alimentez le moteur de réarmement pendant au moins 90 sec. (respectez la tension indiquée 24 ou 48 Vcc).
La rotation du moteur s'arrête automatiquement quand le volet est fermé.
Coupez l'alimentation pour au moins 90 sec. entre chaque cycle de réarmement.
Câblage électrique
L'arrivée électrique pourra se faire par les 4 angles du volet (le plus simple étant l'angle au-dessus du boitier).
Percez le matériau réfractaire dans l'encoche dans l'angle/les angles choisi(s). La partie métallique à l'intérieur du volet est prépercée.
Attention : après avoir passé et fixé les câbles, il est nécessaire de reboucher l'ouverture percée dans le matériau réfractaire autour de l'arrivée électrique avec du mastic réfractaire (BCM par ex.).
Attention : après avoir passé et fixé les câbles, il est nécessaire de reboucher l'ouverture percée dans le matériau réfractaire autour de l'arrivée électrique avec du mastic réfractaire (BCM par ex.).
Percez l'ouverture dans la boîte de raccordement. Montez le passe-fil livré avec le produit.
Faites passer les câbles par l'ouverture. Utilisez le manchon de protection (1), les clips de fixation (2) et le collier serre-câble (3) pour fixer les câbles au cadre. Introduisez les câbles dans la boîte de raccordement par le passe-fil (4) et raccordez selon le schéma de raccordement.
Respectez les règles d'installation établies par la NF S 61-932.
Respectez les règles d'installation établies par la NF S 61-932.
Position dans le conduit
Les volets sont fixés par l'intermédiaire de manchons sur le conduit. Ce manchon peut indifféremment être fixé: dans le conduit, dans l'axe du conduit, à l'extérieur du conduit ou déporté du conduit (en traînasse).
Amortissement des vantaux à l’aide des tampons
Des tampons en mousse sont livrés par défaut avec le volet. Ils peuvent être apposés sur la face intérieure du vantail pour éviter que celui-ci ne heurte la paroi du conduit lors de l’ouverture.
Veillez à couper ces tampons aux dimensions correctes afin que l’anti-retour du vantail puisse s’engager lors de l’ouverture du vantail.

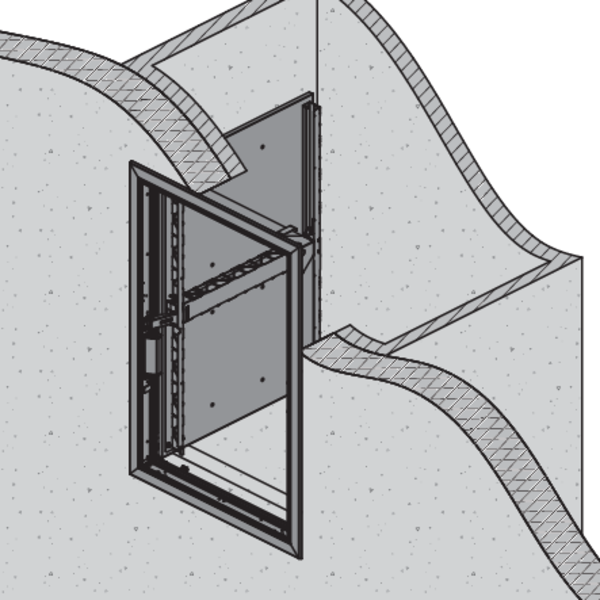

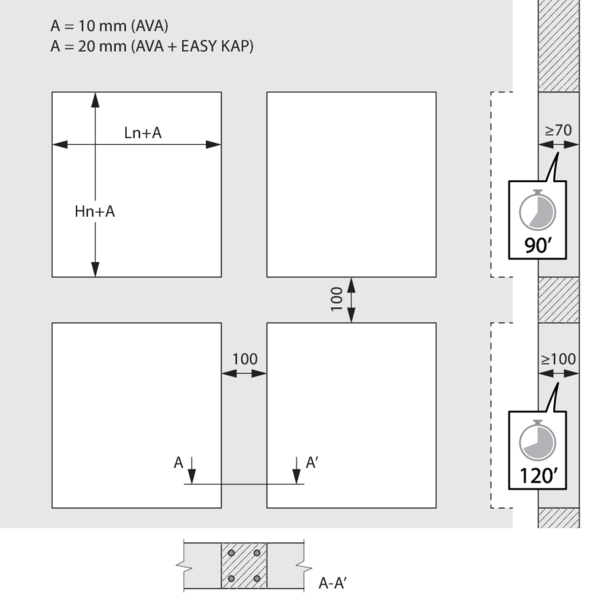

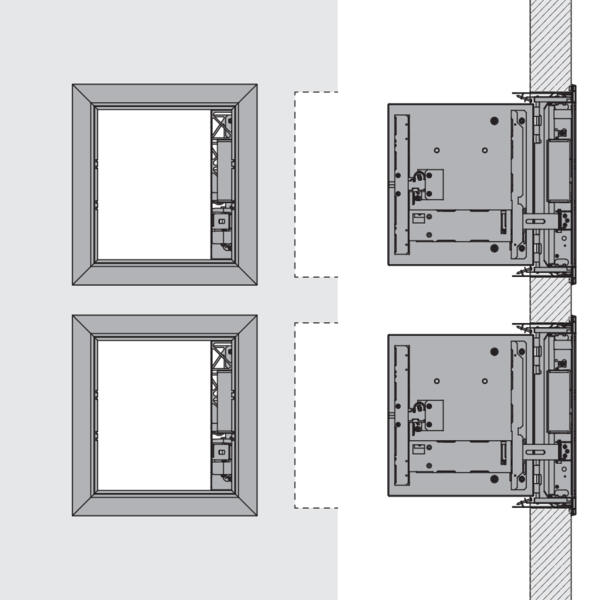

Installation en conduit vertical béton avec précadre
Le produit a été testé et approuvé en :
- Béton ≥ 70 mm | EI 60 (ved i o) S 1500 AA multi | Avantage 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
- Maçonnerie, blocs de béton, béton ≥ 100 mm | EI 60 (ved i o) S 1500 AA multi | Avantage 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
En cas de vissage du précadre :
Faites une baie aux dimensions (L+20) x (H+20) mm.
En cas de scellement du précadre (rebouchage au mortier) :
Faites une baie aux dimensions (L+20) x (H+20) mm jusqu'à (L+100) x (H+100) mm.
Faites une baie aux dimensions (L+20) x (H+20) mm.
En cas de scellement du précadre (rebouchage au mortier) :
Faites une baie aux dimensions (L+20) x (H+20) mm jusqu'à (L+100) x (H+100) mm.
Le précadre doit toujours être fixé au conduit en béton à l'aide de vis et chevilles (Ø 6 x minimum 60 mm, acier ou acier inoxydable).
Pour une baie aux dimensions jusqu'à (L+20) x (H+20) mm :
Préparez le précadre avant l'installation : 2 pattes de scellement sont prévues sur chaque traverse et doivent être dépliées lors du scellement. Fixez le précadre dans l'ouverture avec 4 vis Ø 6 x 60 mm en prenant soin de ne pas le déformer. Ces vis peuvent être appliquées au travers d'une des perforations prévues dans les pattes, selon l'épaisseur de la paroi du conduit. La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm.
Pour une baie aux dimensions jusqu'à (L+100) x (H+100) mm :
Appliquez du mortier sur le pourtour de l'ouverture pour réduire l'ouverture aux dimensions extérieures du cadre. Procédez ensuite comme indiqué ci-dessus pour fixer le cadre à l'ouverture. Assurez-vous que l’écart entre le cadre et l’ouverture est complètement scellé avec du mortier.
Le mortier doit sécher complètement avant que le volet soit inséré dans le précadre.
Pour une baie aux dimensions jusqu'à (L+20) x (H+20) mm :
Préparez le précadre avant l'installation : 2 pattes de scellement sont prévues sur chaque traverse et doivent être dépliées lors du scellement. Fixez le précadre dans l'ouverture avec 4 vis Ø 6 x 60 mm en prenant soin de ne pas le déformer. Ces vis peuvent être appliquées au travers d'une des perforations prévues dans les pattes, selon l'épaisseur de la paroi du conduit. La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm.
Pour une baie aux dimensions jusqu'à (L+100) x (H+100) mm :
Appliquez du mortier sur le pourtour de l'ouverture pour réduire l'ouverture aux dimensions extérieures du cadre. Procédez ensuite comme indiqué ci-dessus pour fixer le cadre à l'ouverture. Assurez-vous que l’écart entre le cadre et l’ouverture est complètement scellé avec du mortier.
Le mortier doit sécher complètement avant que le volet soit inséré dans le précadre.
Une fois, le pré-cadre fixé au conduit, dévissez les 4 renforts (8 vis) et repliez les 8 pattes de fixation dans le cadre.
Aux quatre angles du volet, faites pivoter les pattes de fixation à 90° (jusqu'à la butée).
Ouvrez et positionnez le volet dans le précadre. En cas de bobine VM: enlevez la clé de la serrure pour ouvrir le volet.
Vissez le volet sur le précadre à l'aide des 4 vis fournies, comme indiqué sur le dessin. Le serrage des vis tire le volet vers le mur jusqu'à sa position finale. Il permet également de corriger légèrement l'angle du volet par rapport au précadre.
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.
Vissez le volet sur le précadre à l'aide des 4 vis fournies, comme indiqué sur le dessin. Le serrage des vis tire le volet vers le mur jusqu'à sa position finale. Il permet également de corriger légèrement l'angle du volet par rapport au précadre.
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.
Installation en conduit vertical béton sans précadre
Le produit a été testé et approuvé en :
- Béton ≥ 70 mm | EI 60 (ved i o) S 1500 AA multi | Avantage 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
- Maçonnerie, blocs de béton, béton ≥ 100 mm | EI 60 (ved i o) S 1500 AA multi | Avantage 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
Aux quatre angles du volet, faites pivoter les pattes de fixation à 90° (jusqu'à la butée).
Les pattes ne seront pas utilisées pour un montage sans précadre.
Les pattes ne seront pas utilisées pour un montage sans précadre.
Faites une baie aux dimensions (L+10) x (H+10) mm.
Ouvrez et positionnez le volet dans la baie. En cas de bobine VM: enlevez la clé de la serrure pour ouvrir le volet.
Vissez le volet dans la baie à l'aide de 4 vis et chevilles Ø6 x 40 mm.
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.
Ouvrez et positionnez le volet dans la baie. En cas de bobine VM: enlevez la clé de la serrure pour ouvrir le volet.
Vissez le volet dans la baie à l'aide de 4 vis et chevilles Ø6 x 40 mm.
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.

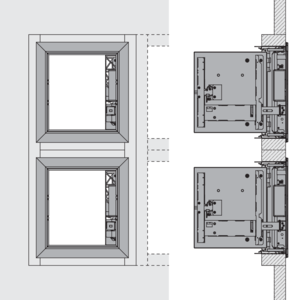

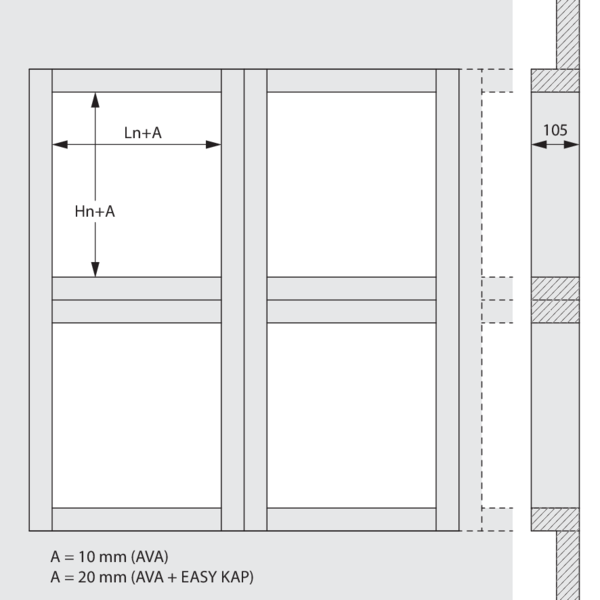

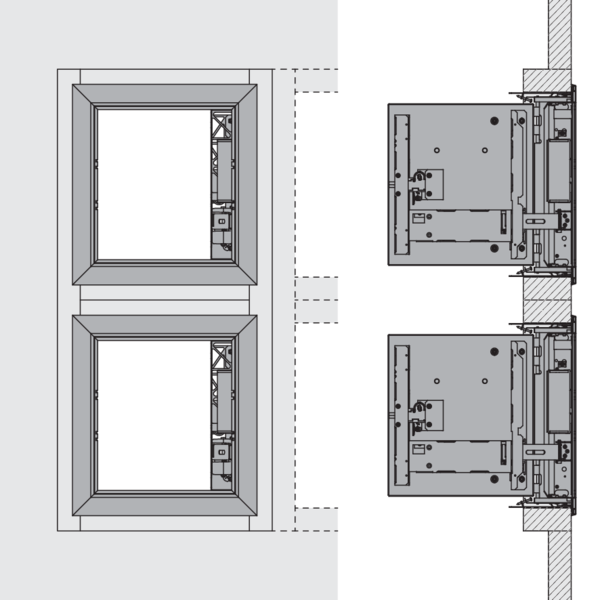

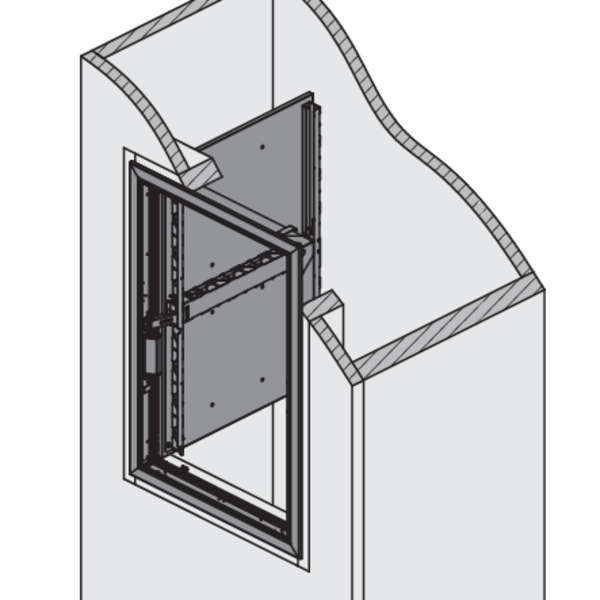

Installation en conduit vertical avec précadre : généralités pour tous les types de conduits (autres que béton)
Faites une baie aux dimensions (L+A) x (H+A) mm. A = 2 x épaisseur manchon (e) + 20 mm.
Posez un manchon de même type et épaisseur que le conduit (ép. e) de profondeur minimale 105 mm dans la baie.
Voir détails par type de conduit ci-après.
Posez un manchon de même type et épaisseur que le conduit (ép. e) de profondeur minimale 105 mm dans la baie.
Voir détails par type de conduit ci-après.
Fixez et colmatez le précadre. Voir détails par type de conduit ci-après.
Deux pattes de fixation sont prévues en bas et en haut du précadre : repliez-les contre le manchon. En cas de fixation par vis, vissez le précadre sur le manchon à l’aide de vis VBA Ø 6 x e mm. Ces vis peuvent être fixées dans une des ouvertures prévues à cet effet, selon la profondeur du manchon.
Prenez soin de ne pas déformer le précadre lors du vissage et/ou du colmatage. La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm.
Deux pattes de fixation sont prévues en bas et en haut du précadre : repliez-les contre le manchon. En cas de fixation par vis, vissez le précadre sur le manchon à l’aide de vis VBA Ø 6 x e mm. Ces vis peuvent être fixées dans une des ouvertures prévues à cet effet, selon la profondeur du manchon.
Prenez soin de ne pas déformer le précadre lors du vissage et/ou du colmatage. La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm.
Une fois, le pré-cadre fixé au conduit, dévissez les 4 renforts (8 vis) et repliez les 8 pattes de fixation dans le cadre.
Aux quatre angles du volet, faites pivoter les pattes de fixation à 90° (jusqu'à la butée).
Ouvrez et positionnez le volet dans le précadre. En cas de bobine VM: enlevez la clé de la serrure pour ouvrir le volet.
Vissez le volet sur le précadre à l'aide des 4 vis fournies, comme indiqué sur le dessin. Le serrage des vis tire le volet vers le mur jusqu'à sa position finale. Il permet également de corriger légèrement l'angle du volet par rapport au précadre.
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.
Vissez le volet sur le précadre à l'aide des 4 vis fournies, comme indiqué sur le dessin. Le serrage des vis tire le volet vers le mur jusqu'à sa position finale. Il permet également de corriger légèrement l'angle du volet par rapport au précadre.
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.
Installation en conduit vertical (sans précadre) : généralités pour tous les types de conduits (autres que béton)
Aux quatre angles du volet, faites pivoter les pattes de fixation à 90° (jusqu'à la butée).
Les pattes ne seront pas utilisées pour un montage sans précadre.
Les pattes ne seront pas utilisées pour un montage sans précadre.
Faites une baie aux dimensions (L+A) x (H+A) mm. A = 2 x épaisseur manchon (e) + 10 mm.
Posez un manchon de même type et épaisseur que le conduit (ép. e) de profondeur minimale 105 mm dans la baie.
Ouvrez et positionnez le volet dans la baie. En cas de bobine VM: enlevez la clé de la serrure pour ouvrir le volet.
Vissez le volet dans la baie à l'aide de 4 vis Ø6 x 40 mm.
Attention : veillez à ce que les vis ne dépassent pas l'épaisseur du manchon !
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.
Posez un manchon de même type et épaisseur que le conduit (ép. e) de profondeur minimale 105 mm dans la baie.
Ouvrez et positionnez le volet dans la baie. En cas de bobine VM: enlevez la clé de la serrure pour ouvrir le volet.
Vissez le volet dans la baie à l'aide de 4 vis Ø6 x 40 mm.
Attention : veillez à ce que les vis ne dépassent pas l'épaisseur du manchon !
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.
Installation en conduit vertical PROMATECT L500
Le produit a été testé et approuvé en :
- Promatect L500 ≥ 30 mm | EI 60 (ved i o) S 1500 AA multi | Avantage 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
Installation avec précadre :
Agrafez les éléments du manchon entre eux puis agrafez le manchon sur la paroi du conduit.
Enduisez les feuillures de la réservation de plâtre colle de type Promacol S.
Scellez le précadre avec Promacol S en prenant soin de ne pas le déformer.
Agrafez les éléments du manchon entre eux puis agrafez le manchon sur la paroi du conduit.
Enduisez les feuillures de la réservation de plâtre colle de type Promacol S.
Scellez le précadre avec Promacol S en prenant soin de ne pas le déformer.
Installation sans précadre :
Agrafez les éléments du manchon entre eux puis agrafez le manchon sur la paroi du conduit.
Agrafez les éléments du manchon entre eux puis agrafez le manchon sur la paroi du conduit.
Installation en conduit vertical GEOFLAM (LIGHT) / GEOTEC
Le produit a été testé et approuvé en :
- Geoflam ≥ 30 mm | EI 60 (ved i o) S 1500 AA multi | Avantage 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
- Geotec ≥ 30 mm | EI 60 (ved i o) S 1500 AA multi | Avantage 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
Installation avec précadre :
Enduisez les feuillures de la réservation de plâtre colle de type PLACOL (en cas de Geoflam) ou GEOCOL (S) (en cas de Geotec).
En cas de Geotec vous pouvez aussi coller et visser les éléments du manchon entre eux puis coller et visser le manchon sur la paroi du conduit en utilisant des vis VBA Ø 5 x (2 x e) mm au pas de 100 mm.
Enduisez les jonctions (entre les montants et les traverses et entre le manchon et la paroi) de polochons en filasse végétale et plâtre ou de GEOCOL (S) (en cas de Geotec).
La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm. Deux pattes de fixation sont prévues en bas et en haut du précadre : repliez-les contre le manchon. Fixez le précadre au conduit par polochonnage (filasse végétale et plâtre) ou, pour le conduit Geotec, par plâtre colle type GEOCOL (S) et vis VBA de Ø 5 x e mm. Prenez soin de ne pas déformer le précadre.
Enduisez les feuillures de la réservation de plâtre colle de type PLACOL (en cas de Geoflam) ou GEOCOL (S) (en cas de Geotec).
En cas de Geotec vous pouvez aussi coller et visser les éléments du manchon entre eux puis coller et visser le manchon sur la paroi du conduit en utilisant des vis VBA Ø 5 x (2 x e) mm au pas de 100 mm.
Enduisez les jonctions (entre les montants et les traverses et entre le manchon et la paroi) de polochons en filasse végétale et plâtre ou de GEOCOL (S) (en cas de Geotec).
La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm. Deux pattes de fixation sont prévues en bas et en haut du précadre : repliez-les contre le manchon. Fixez le précadre au conduit par polochonnage (filasse végétale et plâtre) ou, pour le conduit Geotec, par plâtre colle type GEOCOL (S) et vis VBA de Ø 5 x e mm. Prenez soin de ne pas déformer le précadre.
Installation sans précadre :
Enduisez les feuillures de la réservation de plâtre colle de type PLACOL (en cas de Geoflam) ou GEOCOL (S) (en cas de Geotec).
Enduisez les jonctions (entre les montants et les traverses et entre le manchon et la paroi) de polochons en filasse végétale et plâtre ou de GEOCOL (S) (en cas de Geotec).
En cas de Geotec vous pouvez aussi coller et visser les éléments du manchon entre eux puis coller et visser le manchon sur la paroi du conduit en utilisant des vis VBA Ø 5 x (2 x e) mm au pas de 100 mm.
Enduisez les feuillures de la réservation de plâtre colle de type PLACOL (en cas de Geoflam) ou GEOCOL (S) (en cas de Geotec).
Enduisez les jonctions (entre les montants et les traverses et entre le manchon et la paroi) de polochons en filasse végétale et plâtre ou de GEOCOL (S) (en cas de Geotec).
En cas de Geotec vous pouvez aussi coller et visser les éléments du manchon entre eux puis coller et visser le manchon sur la paroi du conduit en utilisant des vis VBA Ø 5 x (2 x e) mm au pas de 100 mm.
Installation en conduit vertical TECNIVER
Le produit a été testé et approuvé en :
- Tecniver ≥ 35 mm | EI 60 (ved i o) S 1500 AA multi | Avantage 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
Installation avec précadre :
Encollez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec la colle CF GLUE. Vissez le manchon par des vis VBA Ø5 x 70mm positionnées au pas de 150 mm.
La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm. Deux pattes de fixation sont prévues en bas et en haut du précadre : repliez-les contre le manchon. Encollez les ouvertures d'abord avec la colle CF GLUE. Collez le précadre dans l'ouverture en prenant soin de ne pas le déformer.
Encollez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec la colle CF GLUE. Vissez le manchon par des vis VBA Ø5 x 70mm positionnées au pas de 150 mm.
La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm. Deux pattes de fixation sont prévues en bas et en haut du précadre : repliez-les contre le manchon. Encollez les ouvertures d'abord avec la colle CF GLUE. Collez le précadre dans l'ouverture en prenant soin de ne pas le déformer.
Installation sans précadre :
Encollez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec la colle CF GLUE. Vissez le manchon par des vis VBA Ø5 x 70mm positionnées au pas de 150 mm.
Encollez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec la colle CF GLUE. Vissez le manchon par des vis VBA Ø5 x 70mm positionnées au pas de 150 mm.
Installation en conduit vertical GLASROC F V500
Le produit a été testé et approuvé en :
- Glasroc F V500 ≥ 35 mm | EI 60 (ved i o) S 1500 AA multi | Avantage 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
Installation avec précadre :
Encollez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec la colle GLASROC F V500. Vissez le manchon par des vis VBA Ø5 x 70 mm positionnées au pas de 150 mm.
La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm. Deux pattes de fixation sont prévues en bas et en haut du précadre : repliez-les contre le manchon. Encollez les ouvertures d'abord avec la colle GLASROC F V500. Collez le précadre dans l'ouverture en prenant soin de ne pas le déformer.
Encollez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec la colle GLASROC F V500. Vissez le manchon par des vis VBA Ø5 x 70 mm positionnées au pas de 150 mm.
La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm. Deux pattes de fixation sont prévues en bas et en haut du précadre : repliez-les contre le manchon. Encollez les ouvertures d'abord avec la colle GLASROC F V500. Collez le précadre dans l'ouverture en prenant soin de ne pas le déformer.
Installation sans précadre :
Encollez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec la colle GLASROC F V500. Vissez le manchon par des vis VBA Ø5 x 70 mm positionnées au pas de 150 mm.
Encollez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec la colle GLASROC F V500. Vissez le manchon par des vis VBA Ø5 x 70 mm positionnées au pas de 150 mm.
Installation en conduit vertical EXTHAMAT
Le produit a été testé et approuvé en :
- Exthamat ≥ 25 mm | EI 60 (ved i o) S 1500 AA multi | Avantage 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
Installation avec précadre :
Enduisez les feuillures de la réservation de plâtre colle.
Colmatez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec des polochons en filasse végétale et plâtre.
La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm. Préparez le précadre avant l'installation : deux pattes de fixation sont prévues en bas et en haut du précadre, repliez-les contre le manchon. Polochonez le précadre au conduit (mélange de filasse végétale et plâtre) en prenant soin de ne pas le déformer.
Enduisez les feuillures de la réservation de plâtre colle.
Enduisez les feuillures de la réservation de plâtre colle.
Colmatez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec des polochons en filasse végétale et plâtre.
La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm. Préparez le précadre avant l'installation : deux pattes de fixation sont prévues en bas et en haut du précadre, repliez-les contre le manchon. Polochonez le précadre au conduit (mélange de filasse végétale et plâtre) en prenant soin de ne pas le déformer.
Enduisez les feuillures de la réservation de plâtre colle.
Installation sans précadre :
Enduisez les feuillures de la réservation de plâtre colle.
Colmatez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec des polochons en filasse végétale et plâtre.
Enduisez les feuillures de la réservation de plâtre colle.
Colmatez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec des polochons en filasse végétale et plâtre.
Installation en conduit vertical DESENFIRE (HD/THD/STR)
Le produit a été testé et approuvé en :
- Desenfire HD ≥ 25 mm | EI 60 (ved i o) S 1500 AA multi | Avantage 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
Installation avec précadre :
Enduisez les feuillures de la réservation de plâtre colle de type FACILIS.
Colmatez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec des polochons en filasse végétale et plâtre.
La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm. Préparez le précadre avant l'installation : deux pattes de fixation sont prévues en bas et en haut du précadre, repliez-les contre le manchon. Polochonez le précadre au conduit (mélange de filasse végétale et plâtre) en prenant soin de ne pas le déformer.
Enduisez les feuillures de la réservation de plâtre colle de type FACILIS.
Colmatez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec des polochons en filasse végétale et plâtre.
La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm. Préparez le précadre avant l'installation : deux pattes de fixation sont prévues en bas et en haut du précadre, repliez-les contre le manchon. Polochonez le précadre au conduit (mélange de filasse végétale et plâtre) en prenant soin de ne pas le déformer.
Installation sans précadre :
Enduisez les feuillures de la réservation de plâtre colle de type FACILIS.
Colmatez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec des polochons en filasse végétale et plâtre.
Enduisez les feuillures de la réservation de plâtre colle de type FACILIS.
Colmatez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec des polochons en filasse végétale et plâtre.
Installation à distances minimales
Les volets peuvent être montés à distance minimale l'un au dessus ou à côté de l'autre, s'ils sont montés dans des manchon séparés en matériau du conduit avec la résistance au feu souhaitée. Il est conseillé de ne pas dépasser une configuration de 4 x 2 (L x H).
Si plusieurs volets sont montés à distance minimale, les points d'appui et de renforcement doivent être ajustés proportionnellement au poids accru. Le montage du conduit doit être conforme au rapport de classement du fabricant du conduit.
Lors du montage dans un conduit en béton, il est nécessaire de prévoir un ferraillage dans les renforts verticaux d'au moins 4 x Ø 8 mm.
Remarques générales
- L'installation doit être conforme au rapport de classement et à la notice technique.
- Le montage de le conduit de désenfumage doit être conforme au rapport de classement du fabricant.
- Orientation de l'axe: voir déclaration des performances.
- Évitez l’obstruction des conduits de désenfumage connectées.
- Vérifiez le libre mouvement de la lame mobile.
- Les volets de désenfumage Rf-t peuvent être appliqués à des conduits de désenfumage soumis à des essais conformément à l'EN 1366-8 et à l'EN 1366-9 selon le cas.
- Attention : lors de la pose, le produit doit être manipulé avec précaution et protégé de toute projection de produits de scellement.
- Attention : à la mise en route de l'installation, nettoyez l'ensemble des poussières et salissures.
- Attention : pour le montage en conduit de désenfumage tenez compte du débattement du volet.
