AVANTAGE H 1V60 - Dimensions
Gamme et dimensions
≥ | ≤ | |
---|---|---|
Hn\Ln [mm] | 380x630 | 380x630 |

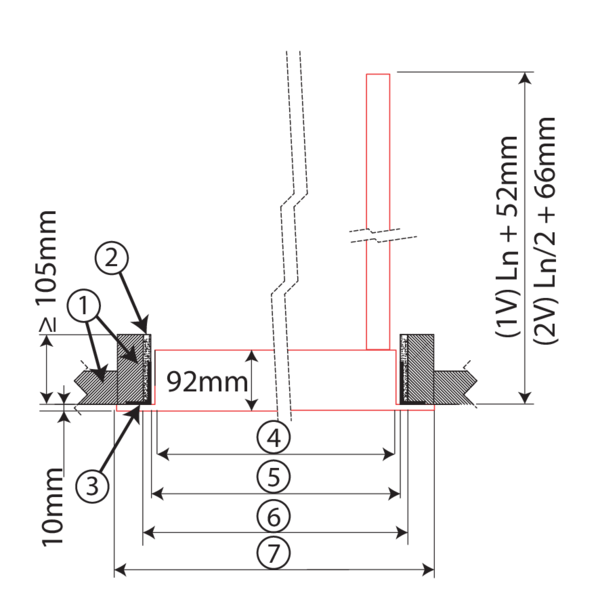

- 1. Matériau réfractaire
- 2. Scellement si utilisation précadre
- 3. Précadre (option)
- 4. Dimensions nominales du volet Ln x Hn
- 5. Cotes d'encastrement sans précadre (Ln+10) x (Hn+10)mm
- 6. Cotes d'encastrement avec précadre (Ln+20) x (Hn+20)mm
- 7. Dimensions extérieures du volet (Ln+54) x (Hn+54)mm
- Dimensions Avantage H
L (mm) |
H (mm) |
HSP mini (mm) |
prof. mini (mm) avec EASY-KAP |
|
---|---|---|---|---|
1V | 380 | 630 | 2455 | 432 |
2V | 540 | 475 | 2300 | 336 |
2V | 480 | 535 | 2360 | 306 |
HSP = hauteur sous plafond
Poids Faire défiler vers le bas/la droite pour voir tout le tableau
Hn\Ln [mm] | 380 | |
---|---|---|
630 | kg | 8,6 |
