MG-U

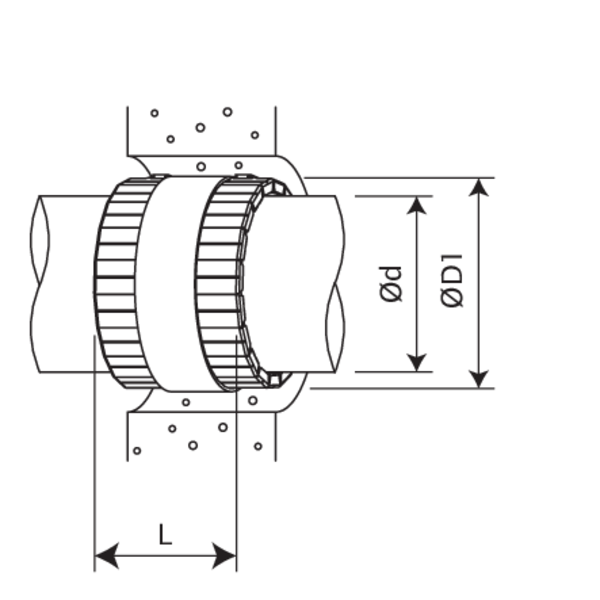

MG-U - Afmetingen

Gamma en afmetingen

ØDn [mm]	32	40	50	56	63	75	80	90	100	110
D1 [mm]	49	57	67	73	90	92	101	111	121	131
L [mm]	96	96	96	96	96	96	96	96	96	96
ØDn [mm]	125	140	160
D1 [mm]	150	165	185
L [mm]	96	96	96

D1 = buitendiameter van de manchet - Dn = binnendiameter van de manchet, overeenkomend met de buitendiameter van de leiding

Gewichten Scroll naar rechts/beneden om de volledige tabel te zien

ØDn [mm]	32	40	50	56	63	75	80	90	100	110	125	140	160
kg	0,2	0,2	0,2	0,3	0,3	0,3	0,4	0,5	0,5	0,5	0,7	0,8	0,9
