CR2 - Afmetingen

Gamma en afmetingen

ØDn [mm]200250315355400450500560630

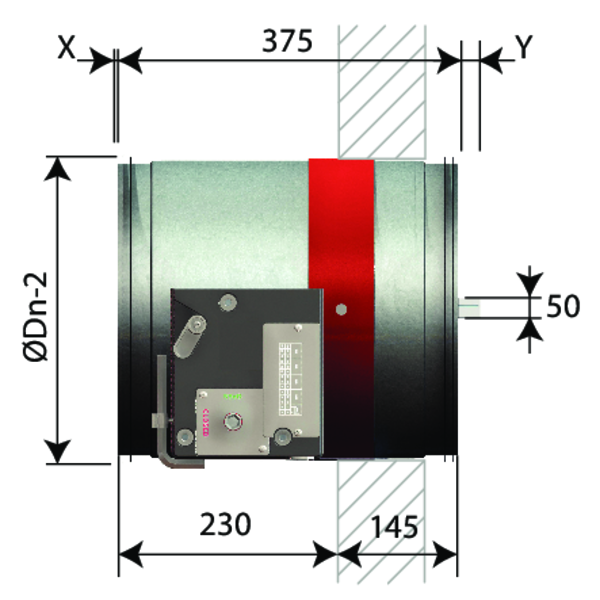

  • Uitsteken klepblad: X = langs de mechanisme zijde, Y = langs de muurzijde
  • X= ØDn/2 - 265 mm
    Y= ØDn/2 - 259 mm

ØDn [mm]315355400450500560630
x-----1550
y24446691116146181

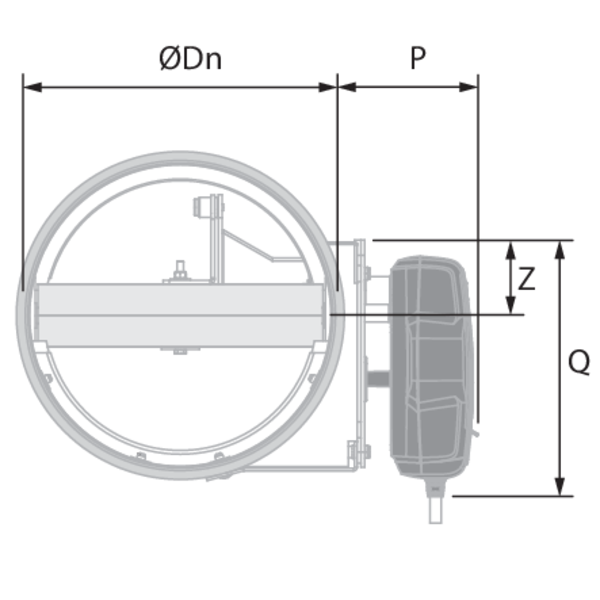

  • ØDn < 315 mm
  CFTH ONE (X) BFL(T)
P 81 105 101
Q 182 199 110
Z 58 60 80

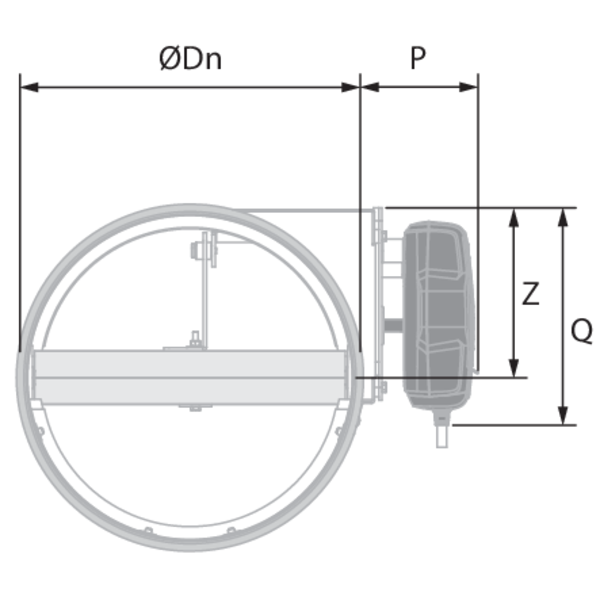

  • ØDn ≥ 315 mm
  CFTH ONE (X) BFL(T) BFN(T)
P 85 105 104 104
Q 182 199 110 110
Z 156 157 179 179

Gewichten Scroll naar rechts/beneden om de volledige tabel te zien

ØDn [mm]200250315355400450500560630
kg5,16,29,211,214,216,219,222,226,2
