SC+120 - Einbau
Betrieb: manuelle Öffnung
Die zwei Rastfedern vorsichtich eindrücken, um die Klappen zu entriegeln
Klicken Sie das Schmelzlot in die Halterung, um die Klappen zu sichern
Betrieb: manuelles Schließen
Zum Lösen (Schließen) der Klappenblätter, diese gegeneinander drücken. Vorsichtig das Schmelzlot zur Seite drücken.

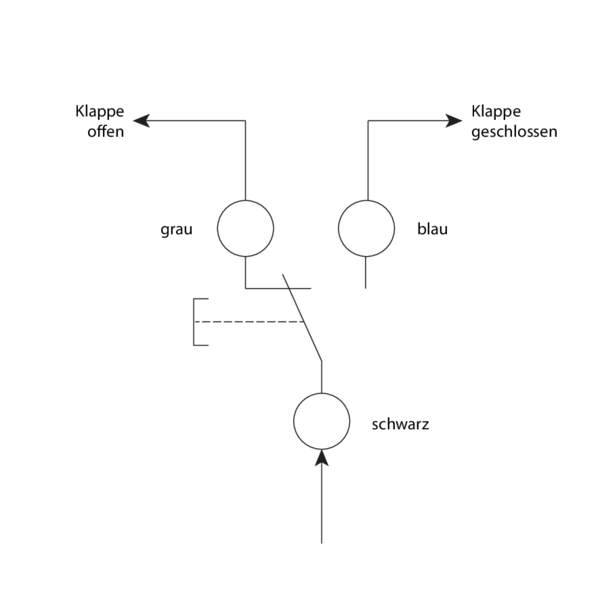

Elektrische Verkabelung
Am Metallgehäuse kann ein Endlagenschalter (FCU) angebracht werden. Ziel ist es, die Lage des Klappenblattes aus der Ferne zu ermitteln. 1mA…6A DC 5V…AC250V. COM: schwarz; NF : grau; NO:blau.
Stromversorgung: max. 250V; Leistungsaufnahme: max 6A; Schutzgrad: IP65; Kabellänge: 500mm

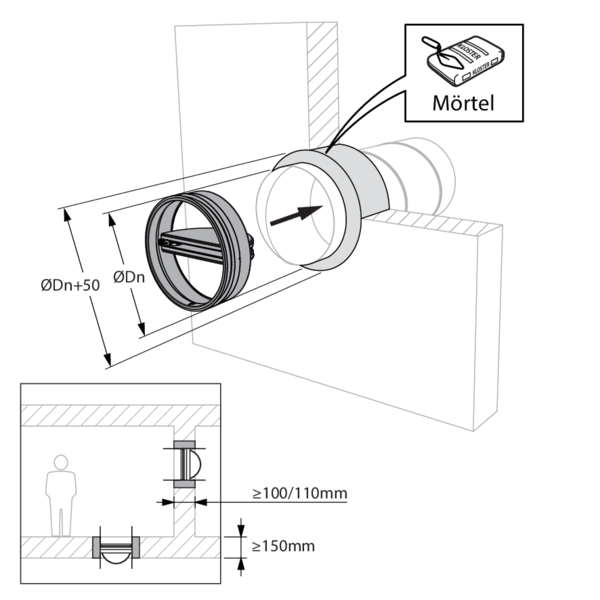

Einbau in eine massive Wand geeignet für SC+60, Verschluss der Öffnung mit Gips
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
Allgemeine Bemerkungen
- Die Klappe muss entsprechend dem Klassifizierungsbericht und der Installationsanweisung installiert werden
- Prüfen Sie, ob sich das Klappenblatt frei bewegen kann.
- Die in genormten Tragwerken nach EN 1366-2 erzielten Ergebnisse gelten auch für ähnliche Tragwerke mit einer Feuerbeständigkeit, Dicke und Dichte, die gleich oder größer ist als die des geprüften Tragwerks. Weitere Informationen über genormte Tragwerke: https://www.rft.eu/de-de/seite/normen-gesetze/europaeische-verordnungen/55686
- Die Brandschutz-Absperrklappe muss für die Überprüfung und Wartung zugänglich sein.
- Bitte halten Sie Sicherheitsabstände zu anderen Bauelementen ein.
Produktspezifische Bemerkungen
- Einbaurichtung: Einbau in allen Achslagen möglich (0-360°)
- Richtung des Luftstroms: beliebig
- Wenn das Produkt abweichend von den Angaben in diesem Handbuch gehandhabt wird, lehnt Rf-Technologies jegliche Verantwortung ab und die Garantie erlischt!
