CU-LT - Einbau

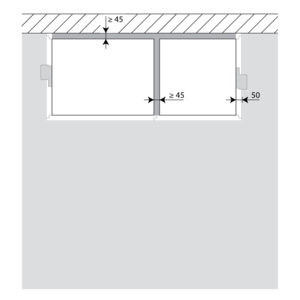

Einbau in minimalem Abstand zu einem Bauteil und oder zu einer anderen Brandschutzklappe

1
Prinzip
Gemäß der europäischen Prüfnorm EN 1366-2 soll eine Brandschutzklappe mit einem Mindestabstand von 75 mm zu einer angrenzenden Tragkonstruktion und 200 mm zu einer anderen Klappe eingebaut werden, sofern die Lösung nicht für einen kürzeren Abstand geprüft ist. Diese Reihe der Rf-t Brandschutzklappen wurde erfolgreich geprüft und kann in einer vertikalen oder horizontalen Tragkonstruktion mit einem Abstand unterhalb der vorgegebenen Norm eingebaut werden.
Für rechteckige Klappen beträgt der Mindestabstand 50 mm zwischen 2 Klappen oder zwischen einer Klappe und einer vertikalen Wand sowie 25 mm zwischen einer Klappe und einem Boden bzw. einer Decke.
2

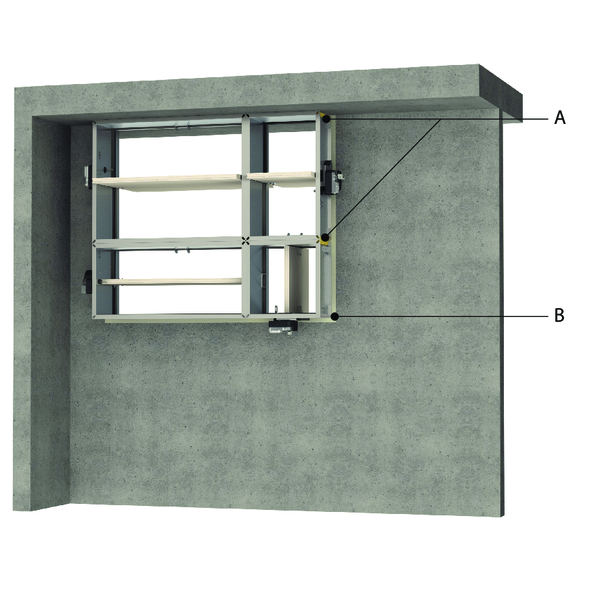

Zertifizierte Lösung
Die Lösung für die Rf-t Brandschutzklappe besteht aus folgenden Elementen: A: Universelle Abdichtung für Mindestabstand; B: Abdichtung laut bestehenden Klassifizierungen (Leistungserklärung).
A. Abdichtung der seitlichen Öffnung mit Mindestabständen zwischen Klappe und Wand/Decke oder eine andere Brandschutzklappe: Steinwolle-Dämmplatten 150 kg/m³) werden auf eine Tiefe von min. 400 mm angebracht , davon 150 mm auf der Mechanismusseite der Wand. Auf der nicht-Mechanismusseite der Wand, die Steinwolle-Dämmplatten müssen mindestens bündig mit der Wand sein.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten (A) durch mindestens 40 % komprimierte Standard-Steinwolle 40 kg/m³ ersetzt werden.
B. Abdichtung des Rests der Öffnung entsprechend der bestehenden Klassifizierungen für die Brandschutzklappe (Leistungserklärung).
Detaillierte Informationen für jeden Kombination von Wand/Abdichtung finden Sie in den jeweiligen Installationsmethoden.

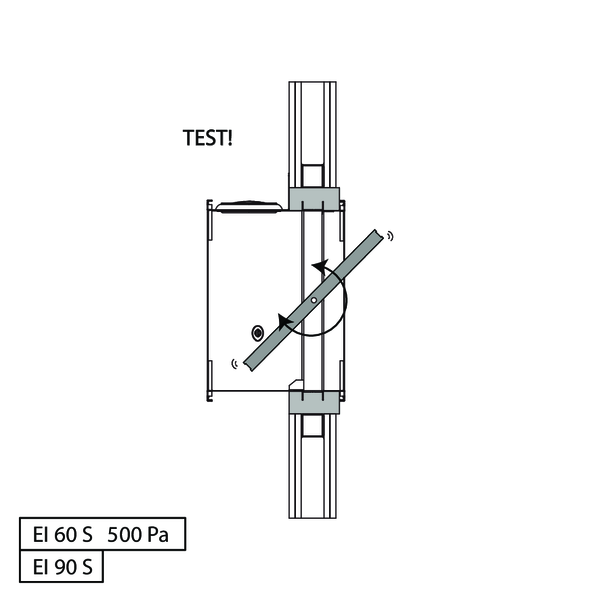

Der Monteur kann die Richtung der Blattachse frei auswählen: mit waagerechter oder senkrechter Achse.
3
Einschränkungen

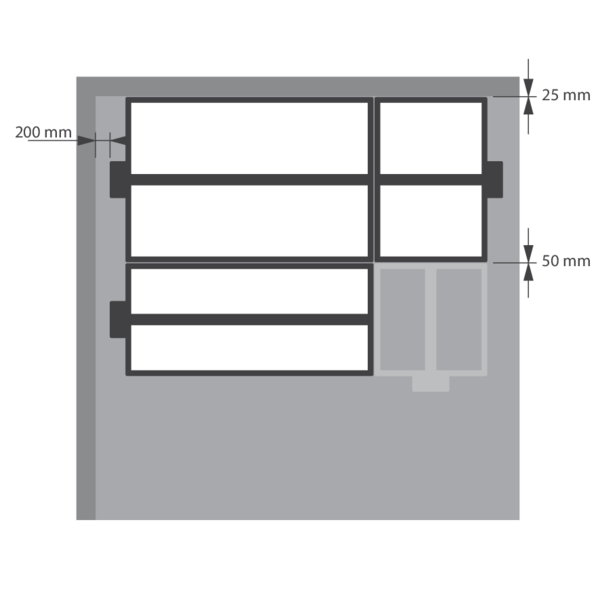

Es können maximal 2 rechteckige Klappen mit einem Mindestabstand voneinander vertikal oder horizontal (mit einer Gruppe von maximal 4 Klappen) installiert werden.
Hinweis: Wenn Sie die Öffnung mit feuerbeständiger Steinwolle abdichten, hängt die maximale Anzahl an Klappen auch von dem maximal zulässigen „Leerabschottung“ für das ausgewählte Dichtmaterial ab. Beziehen Sie sich für diese Informationen auf die Angaben des Herstellers.
Hinweis: Für den Einbau in Schachtwänden und CLT-Wänden gelten gesonderte Bedingungen. Detaillierte Informationen finden Sie in den entsprechenden Einbauverfahren.

Einbau in Massivwand und Decke

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (ve i o) S - (500 Pa) | Mörtel | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 120 (ve i o) S - (500 Pa) | Gips | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Rohdichte ρ ≥ 2200 kg/m³; Tragkonstruktion d ≥ 110 mm | EI 90 (ho i o) S - (500 Pa) | Mörtel | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Rohdichte ρ ≥ 2200 kg/m³; Tragkonstruktion d ≥ 150 mm | EI 120 (ho i o) S - (500 Pa) | Gips | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
3

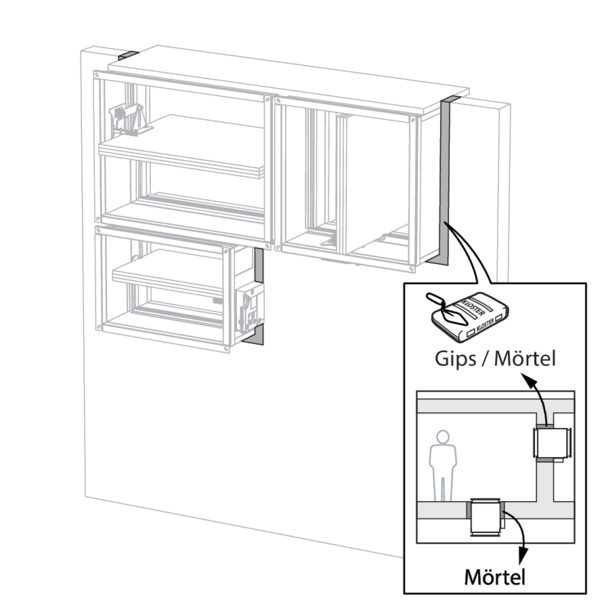

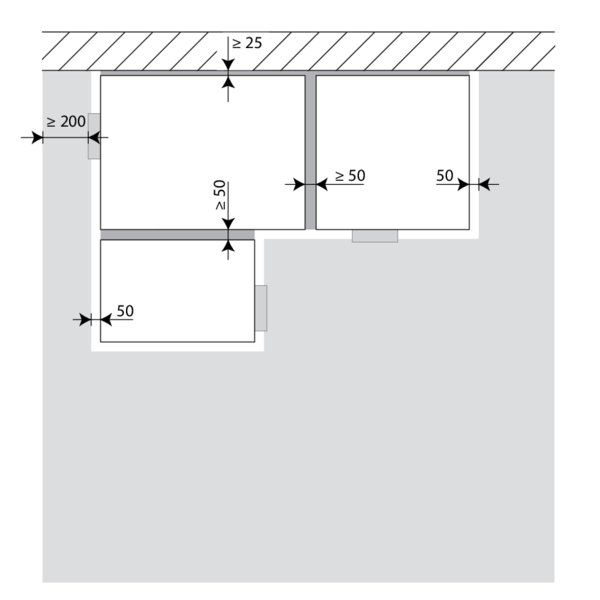

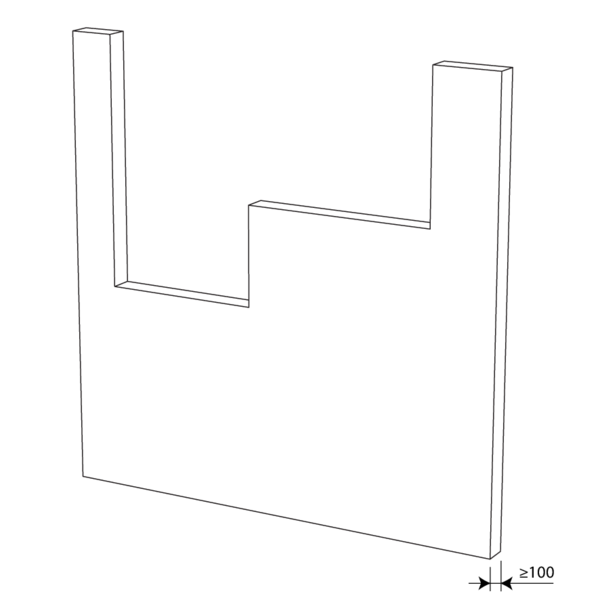

Die Brandschutzklappen können in minimalem Abstand (≥ 25/50 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe (≥ 50 mm) installiert werden.
4

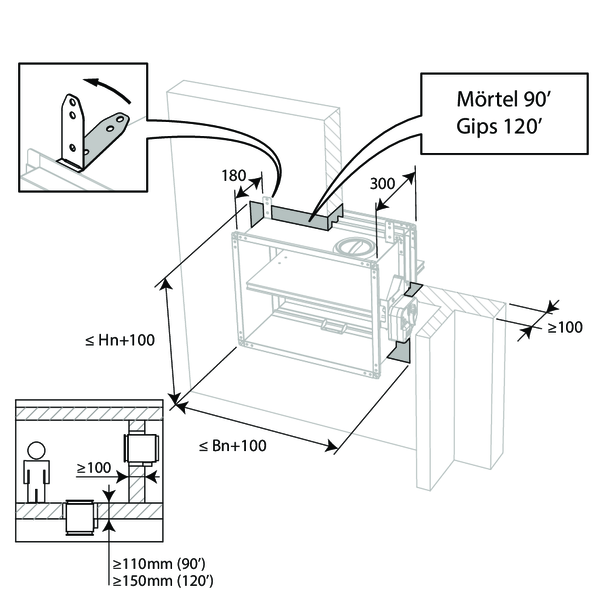

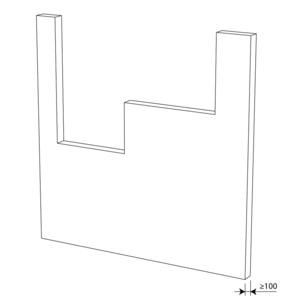

Bohren Sie die erforderlichen Öffnungen (Bn + 100 mm) x (Hn + 100 mm) in die Wand.
5
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.

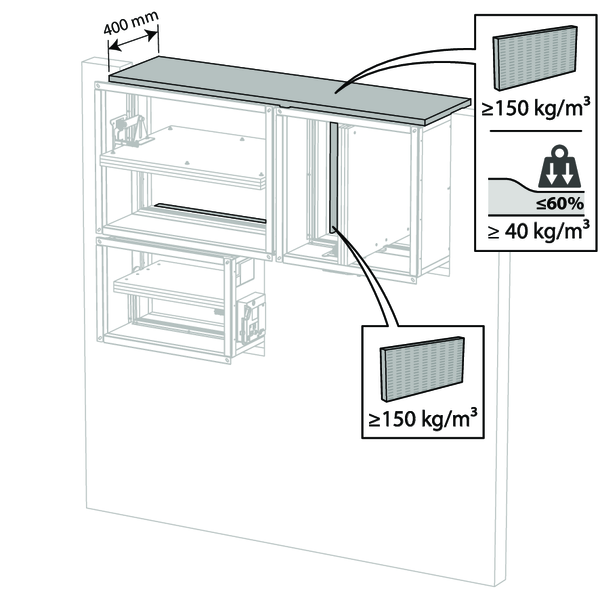

Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten durch mindestens 40 % komprimierte Standard-Steinwolle ≥ 40 kg/m³ (z.B. Rockfit 431) ersetzt werden.
6
Dichten Sie den Rest der Öffnung mit Standardmörtel oder Gips ab.

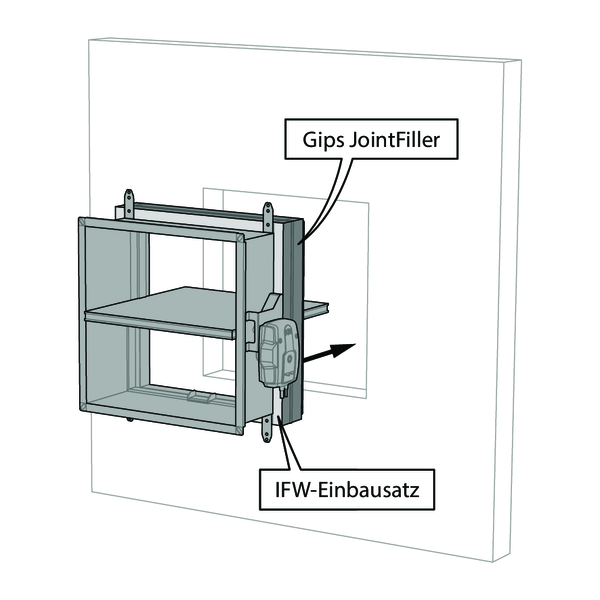

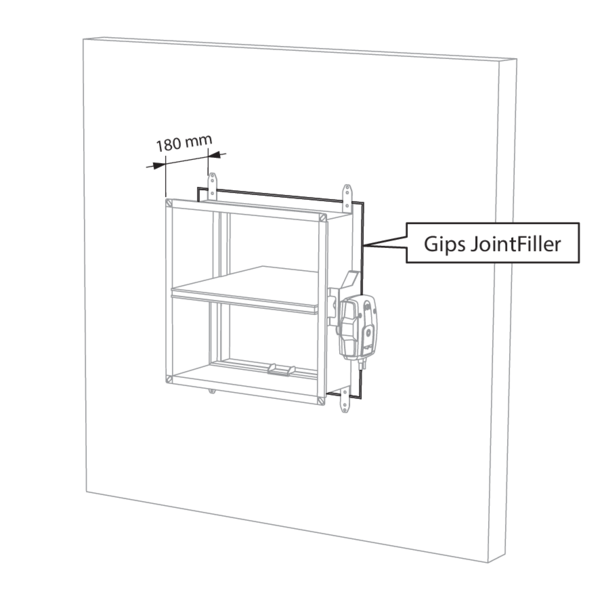

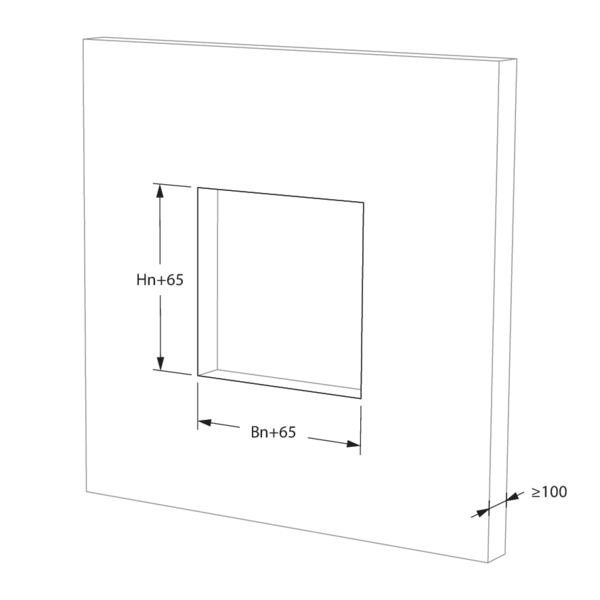

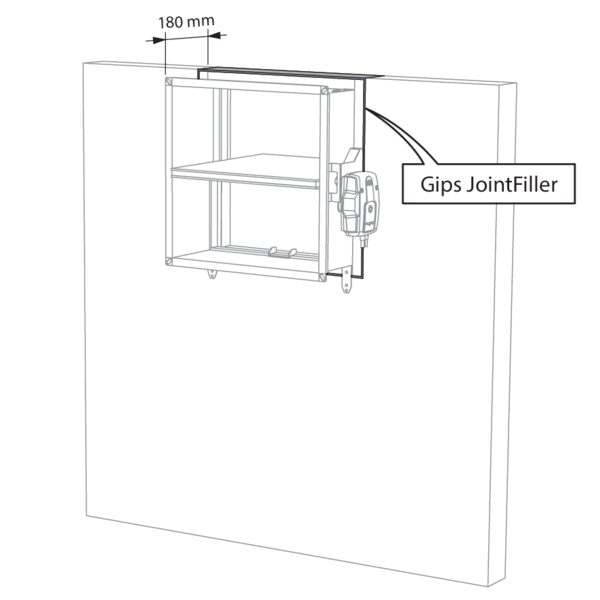

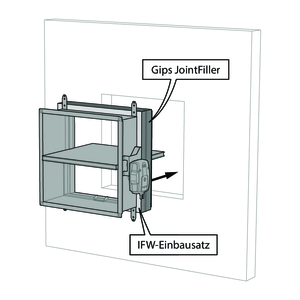

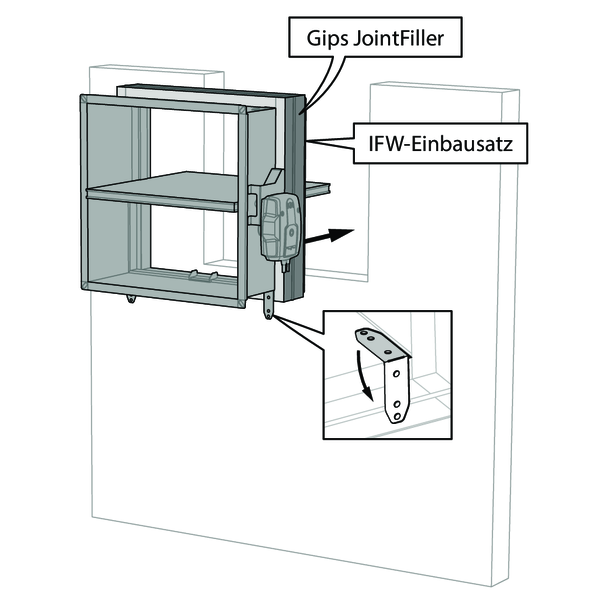

Einbau in Massivwand mit IFW-Einbausatz

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 105 mm | EI 90 (ve i o) S - (300 Pa) | IFW-Einbausatz | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (ve i o) S - (500 Pa) | IFW-Einbausatz | Art der Installation: Einbau 0/90/180/270° | 200x100 mm ≤ CU-LT ≤ 800x600 mm
5

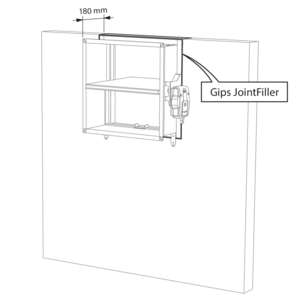

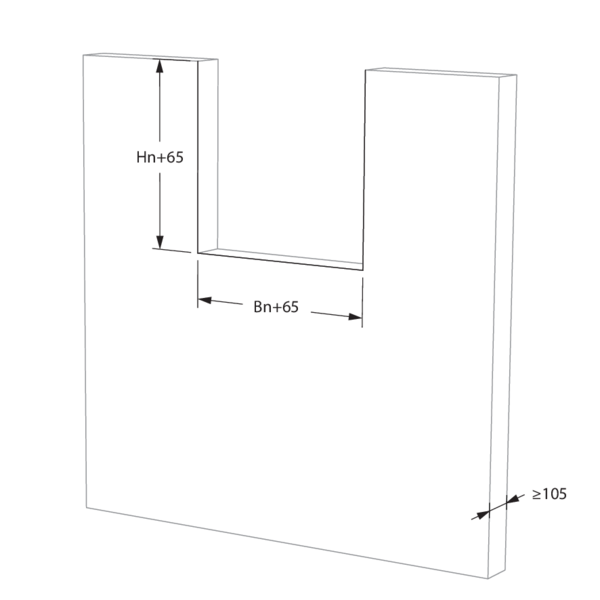

Ist die Wand ≥ 105 mm dick, kann die Brandschutzklappe im Mindestabstand zur Decke/Bodenplatte angebracht werden.
8
Ist die Wand ≥ 105 mm dick, können die Brandschutzklappen in einem Mindestabstand zueinander und zur Decke/Bodenplatte angeordnet werden.

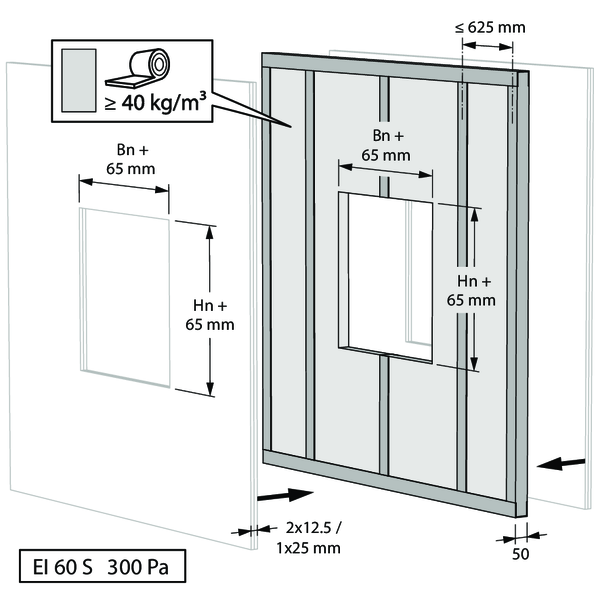

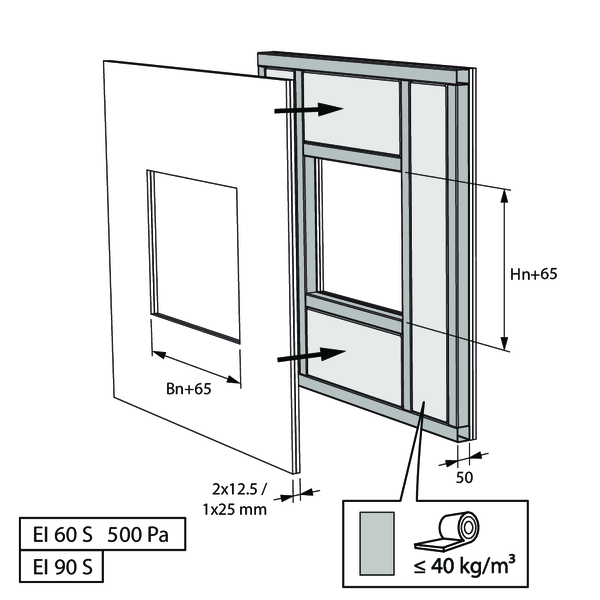

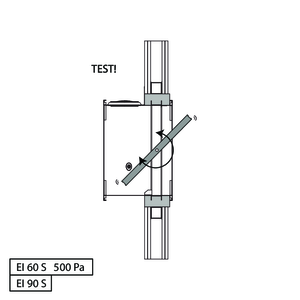

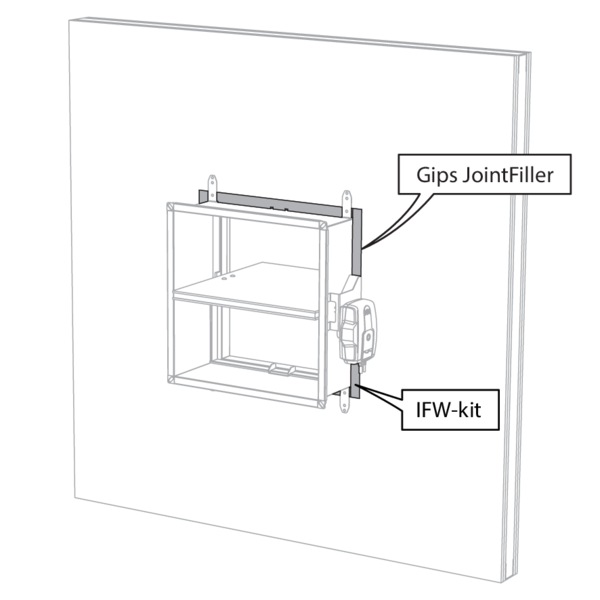

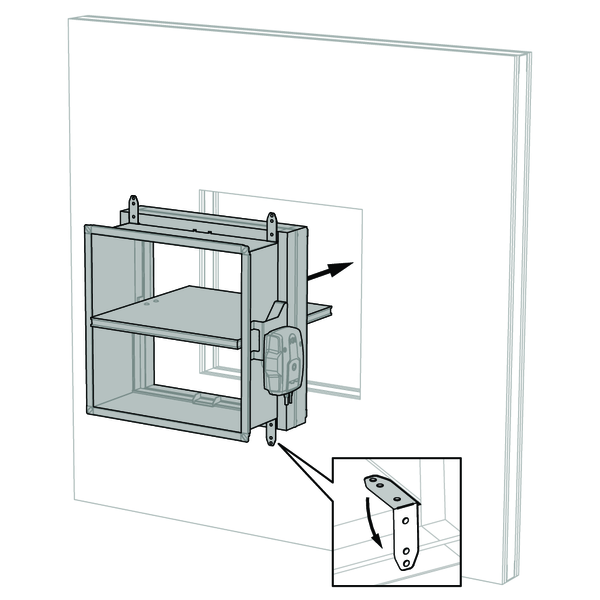

Einbau in Leichtbauwand (Metallständerwand mit Gipskartonplatten) mit IFW-Einbausatz

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

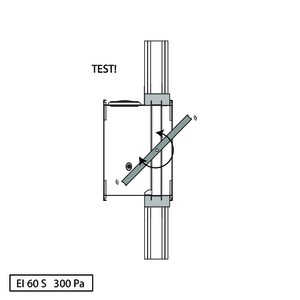

  • Metallständerwand: Gipskartonwand Typ A (EN520) ≥ 100 mm | EI 60 (ve i o) S - (500 Pa) | IFW-Einbausatz | Art der Installation: Einbau 0/90/180/270° | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (500 Pa) | IFW-Einbausatz | Art der Installation: Einbau 0/90/180/270° | 200x100 mm ≤ CU-LT ≤ 800x600 mm

Einbau in Leichtbauwand (Metallständerwand mit Gipskartonplatten), Nasseinbau mit Gips

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Metallständerwand: Gipskartonwand Typ A (EN520) ≥ 100 mm | EI 60 (ve i o) S - (500 Pa) | Gips | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (500 Pa) | Gips | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
4

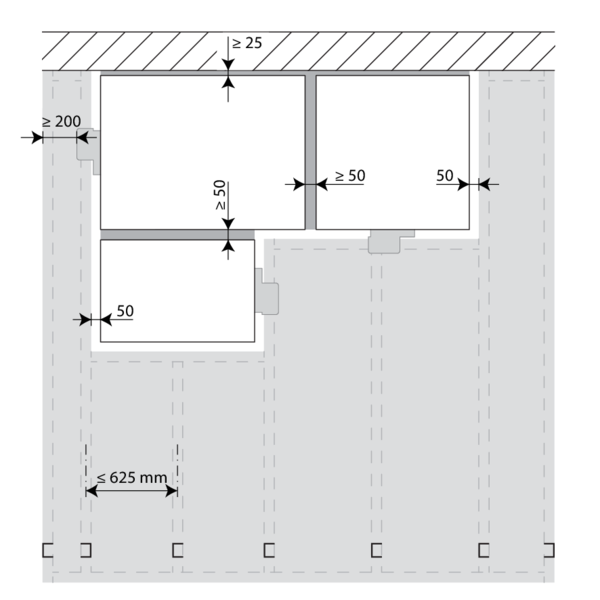

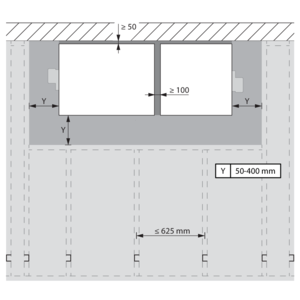

Die Brandschutzklappen können in minimalem Abstand (≥ 25/50 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe (≥ 50 mm) installiert werden.
5

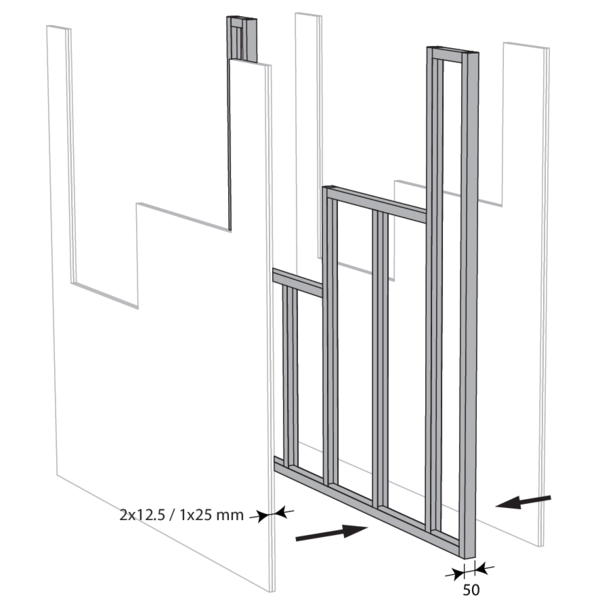

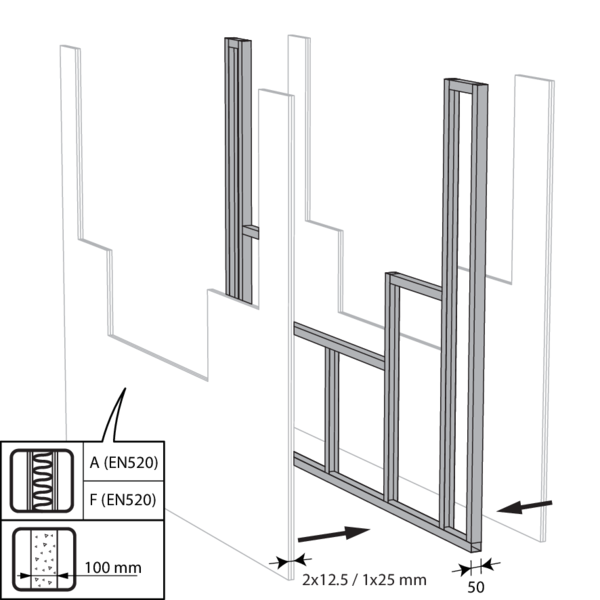

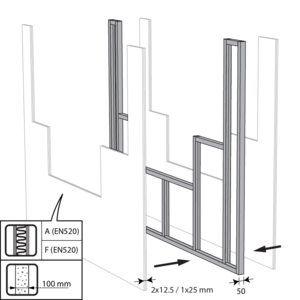

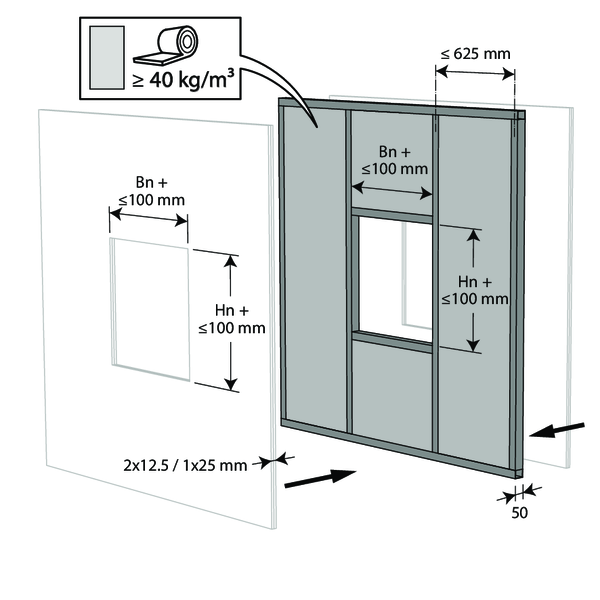

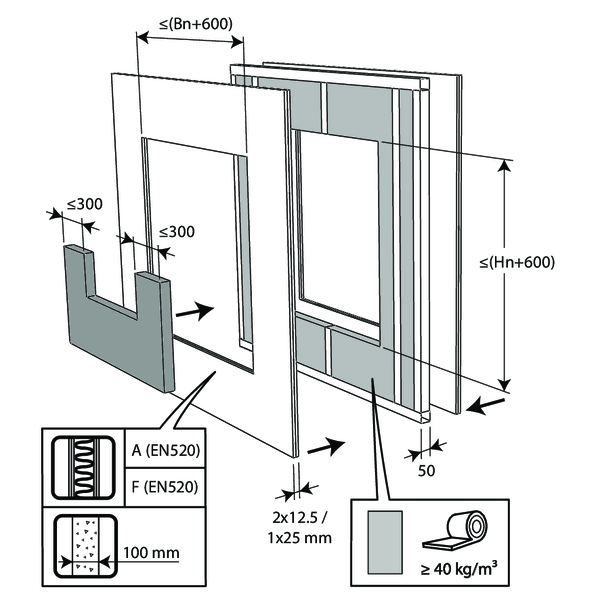

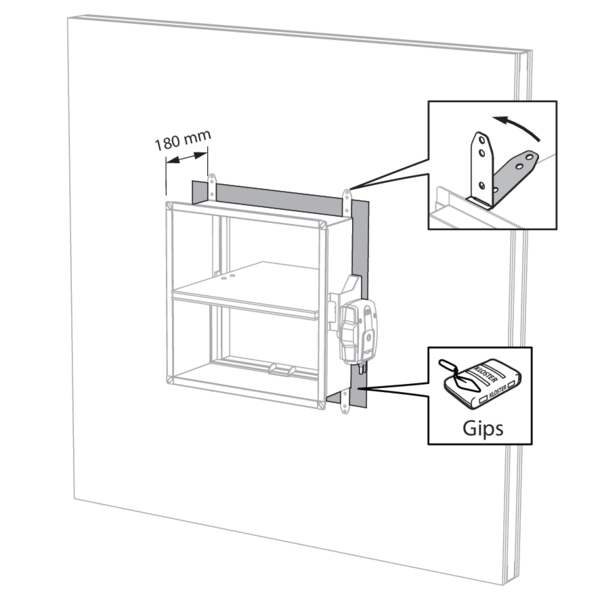

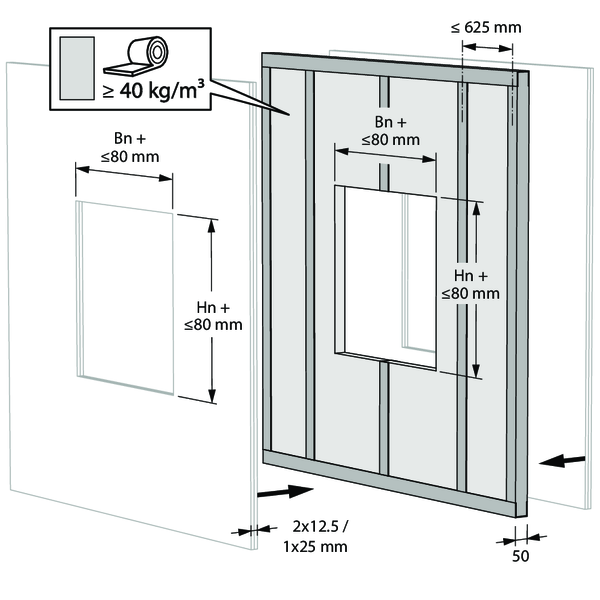

Bauen Sie eine Leichtbauwand mit horizontalen und vertikalen Profilen um die Einbauöffnung herum.
Beim Einbau einer einzelnen Brandschutzklappe in minimalem Abstand zur Decke ist es aus brandschutztechnischer Sicht nicht erforderlich, Profile um die Einbauöffnung herum vorzusehen.
6
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.

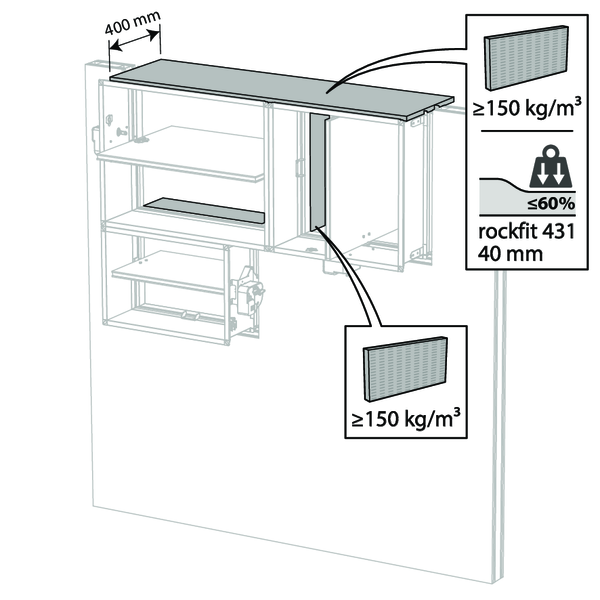

Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten durch mindestens 40 % komprimierte Standard-Steinwolle ≥ 40 kg/m³ (z.B. Rockfit 431) ersetzt werden.
7

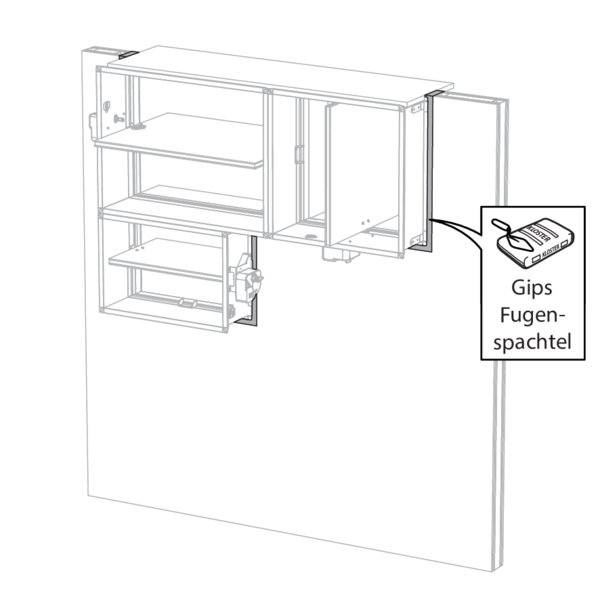

Dichten Sie den Rest der Öffnung (50 mm) mit Standard-Gips über die gesamte Wanddicke ab.

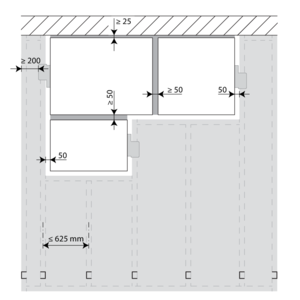

Einbau in Leichtbauwand (Metallstanderwand mit Gipskartonplatten), Nasseinbau mit Mörtel

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Metallständerwand: Gipskartonwand Typ A (EN520) ≥ 100 mm | EI 60 (ve i o) S - (300 Pa) | Mörtel | Art der Installation: Einbau 0/180°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Mörtel | Art der Installation: Einbau 0/180°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm

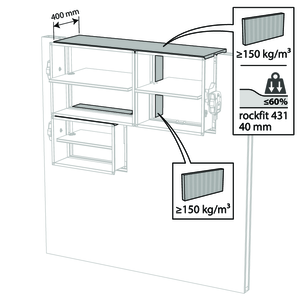

5

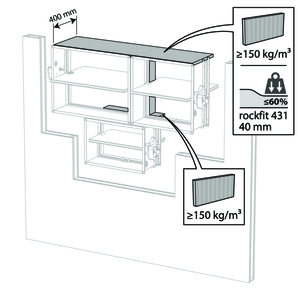

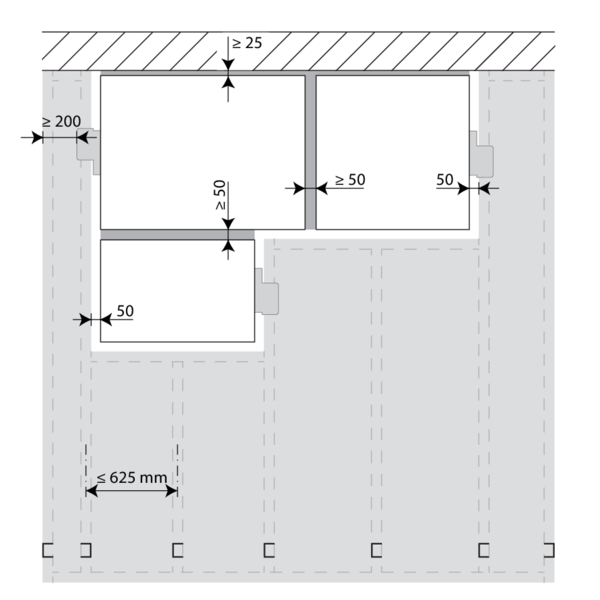

Die Brandschutzklappen können in minimalem Abstand (≥ 25/50 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe (≥ 50 mm) installiert werden.
6
Bauen Sie eine Leichtbauwand mit horizontalen und vertikalen Profilen um die Einbauöffnung herum.
Beim Einbau einer einzelnen Brandschutzklappe in minimalem Abstand zur Decke ist es aus brandschutztechnischer Sicht nicht erforderlich, Profile um die Einbauöffnung herum vorzusehen.
7
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.

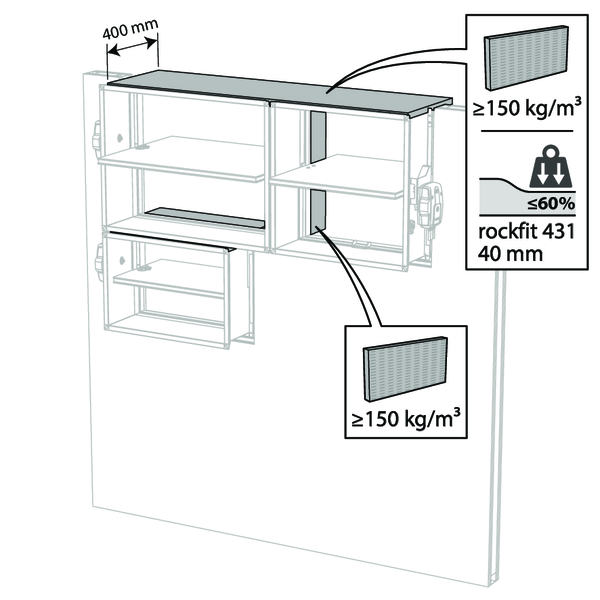

Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten durch mindestens 40 % komprimierte Standard-Steinwolle ≥ 40 kg/m³ (z.B. Rockfit 431) ersetzt werden.
8

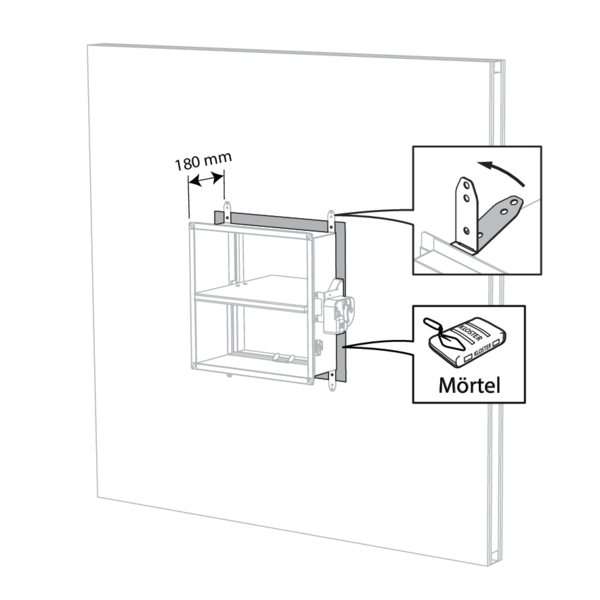

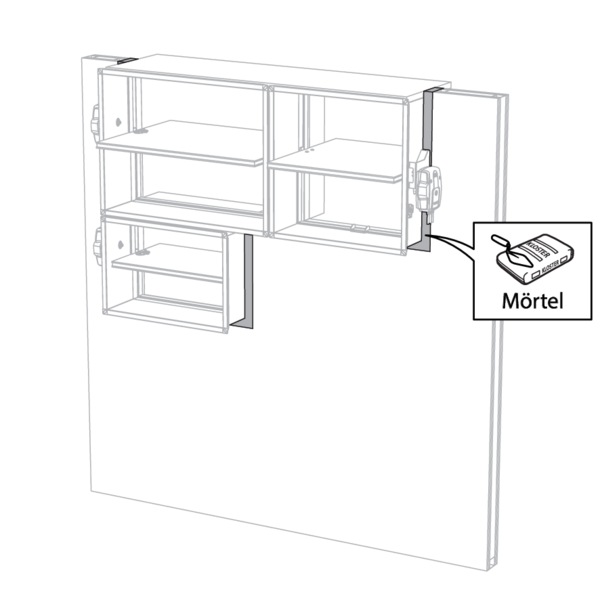

Dichten Sie den Rest der Öffnung (50 mm) mit Standard-Mörtel über die gesamte Wanddicke ab.

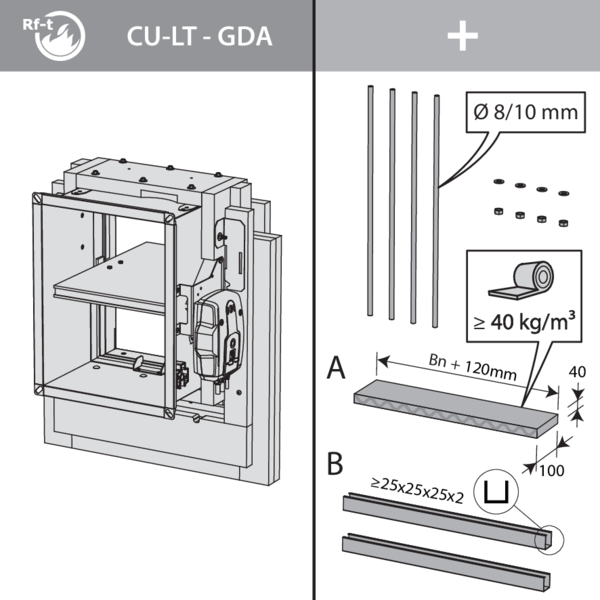

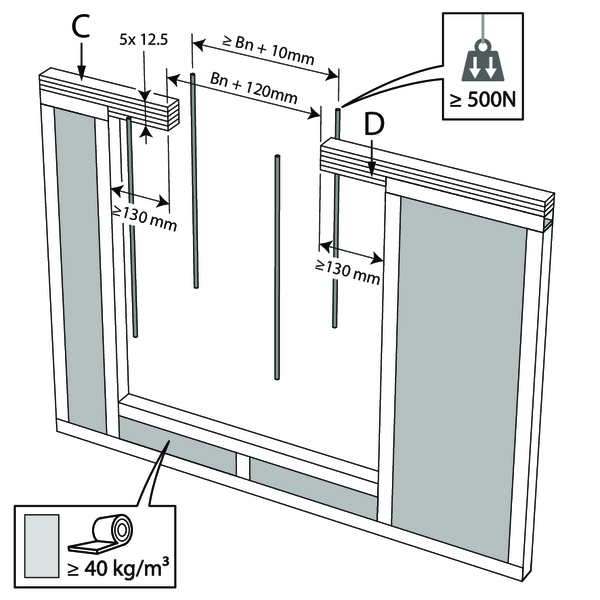

Einbau in Leichtbauwand mit Gleitendem Deckenanschluss (GDA)

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 120 (ve i o) S - (300 Pa) | Gleitender Deckenanschluss (GDA) + Steinwolle ≥ 40 kg/m³ | Art der Installation: Einbau 0/180° | 200x100 mm ≤ CU-LT + GDA ≤ 800x600 mm
2

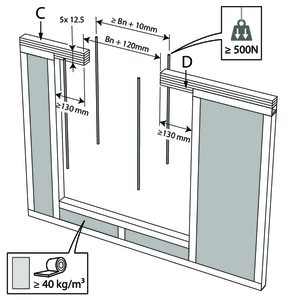

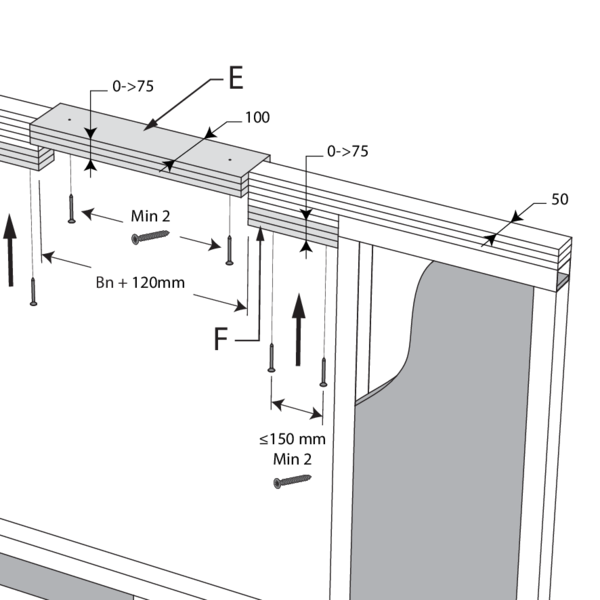

Unterbrechen Sie den Ablenkkopf (C) der Wand (die Anordnung des Ablenkkopfes (C) kann von der dargestellten Detailansicht abweichen, bitte beachten Sie die Angaben des Wandherstellers). Fügen Sie Gipsplatten hinzu, bis auf beiden Seiten der Brandschutzklappe (D) 5 Lagen à 12,5 mm (oder insgesamt 60 mm) erreicht sind. Lassen Sie eine Öffnung von Wn + 120 mm für die Brandschutzklappe frei. Befestigen Sie 4 Gewindestangen (Durchmesser ≥ 8 mm) in einem Abstand von Wn + 10 mm an der Decke. Der Abstand zwischen den Stangen und der Wand ist in Abbildung 4 angegeben.
3
Wenn die Brandschutzklappe mit GDA in einem Abstand zur Decke montiert werden soll, fügen Sie feuerbeständige Gipskartonplatten (Typ F) hinzu, bis ein maximaler Abstand von 75 mm zur Decke erreicht ist: „E“-Platten in der Öffnung mit einer Tiefe von 100 mm und „F“-Platten in der verbleibenden Breite der Öffnung mit einer Tiefe von 50 mm.
4

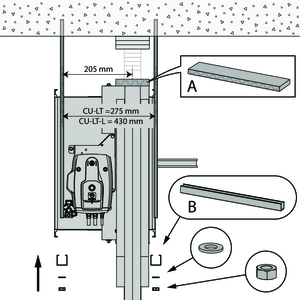

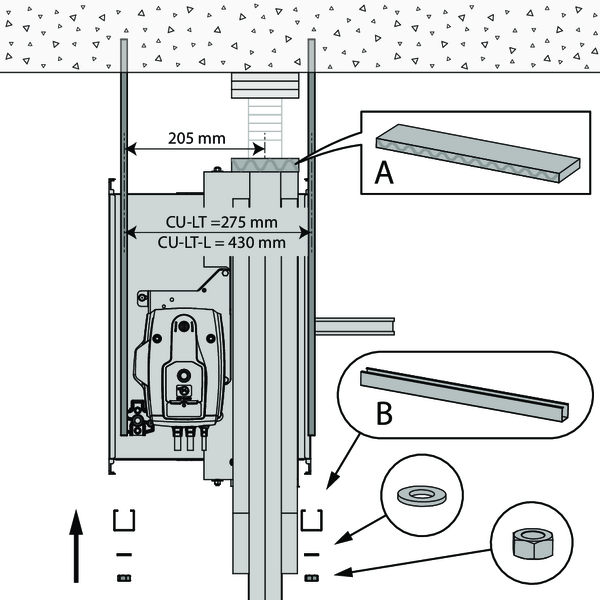

Legen Sie einen Streifen Steinwolle (40 kg/m³) „A“ mit den Abmessungen 40 x 100 x (Wn + 120) mm auf die GDA. Hängen Sie die Brandschutzklappe mit Muttern und U-förmigen Aufhängeprofilen (B) an den Stangen, die von der Decke hängen.
6

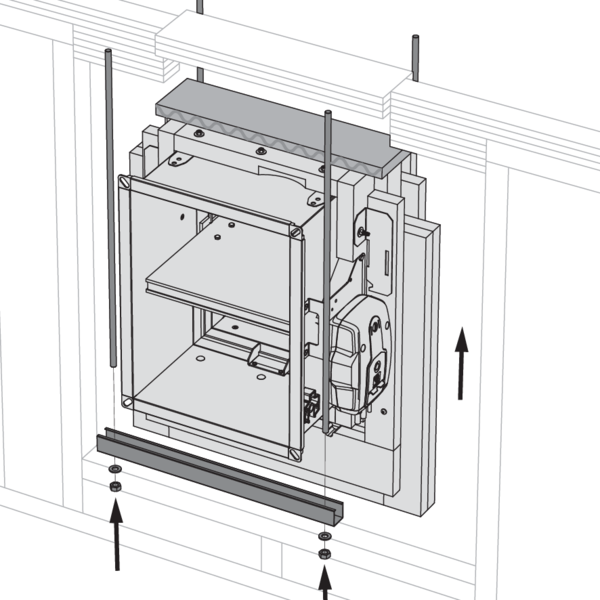

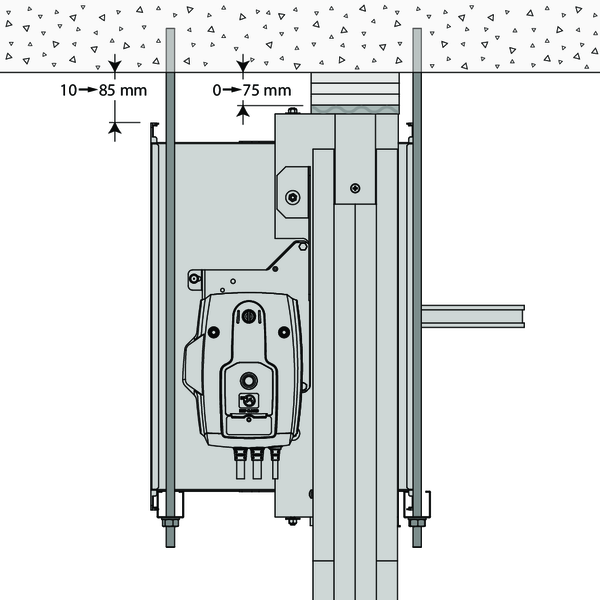

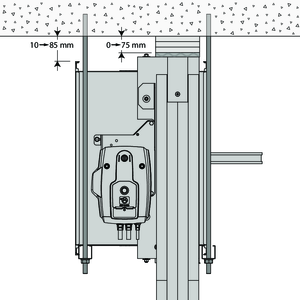

Ziehen Sie die Muttern fest, um den GDA in Position zu bringen.
7

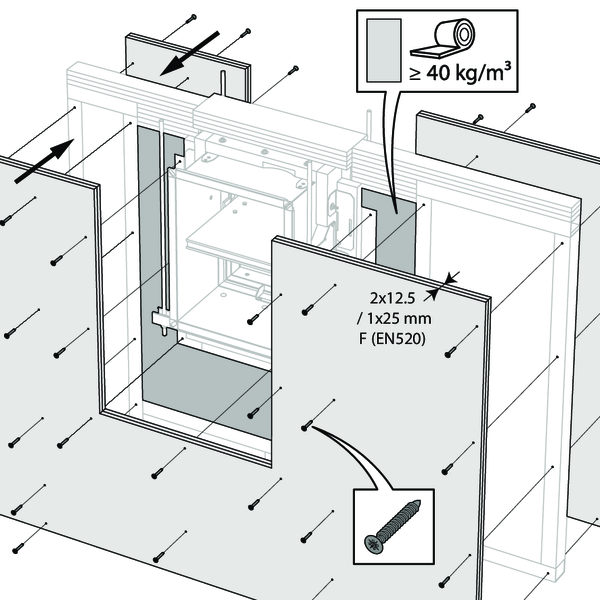

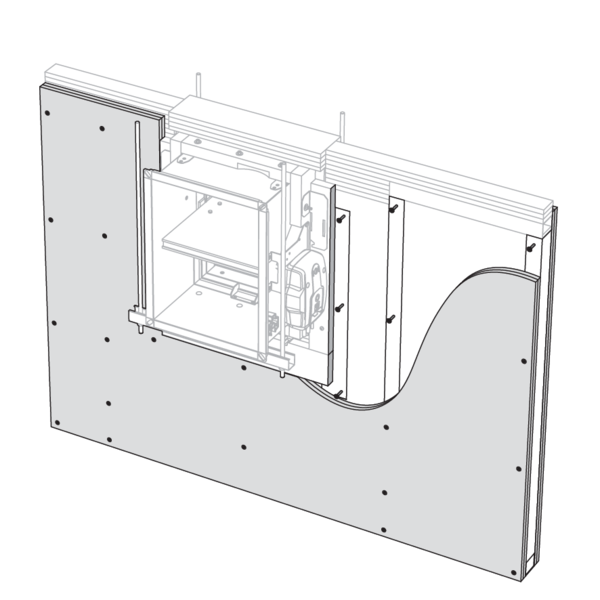

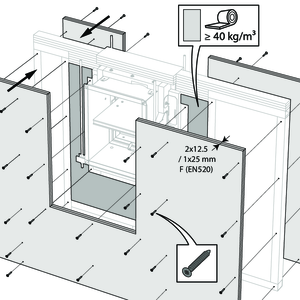

Schneiden Sie die Gipsplatten so zu, dass sie den Flansch des GDA überlappen, und befestigen Sie sie mit Schrauben an drei Seiten des GDA. Befestigen Sie die Gipsplatten gemäß den Angaben des Wandsystemherstellers mit Schrauben an der Wand.
9

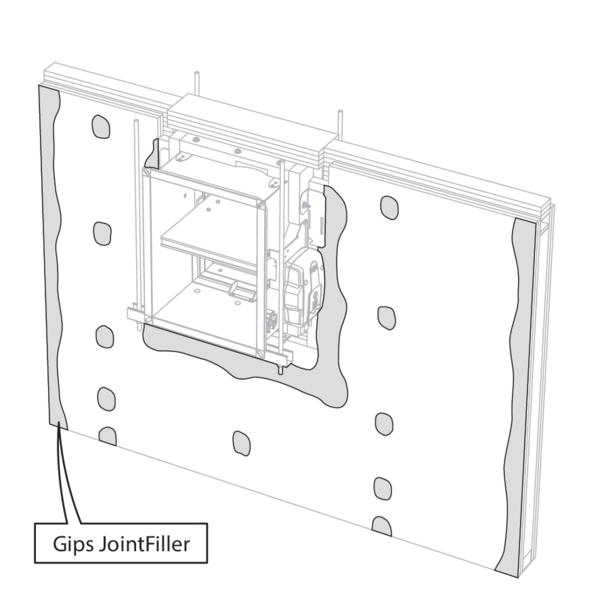

Benutzen Sie stets die vom Hersteller der Wand vorgegebene Gips-Spachtelmasse, um die Fugen zwischen Rahmen und Wand zu verschließen.

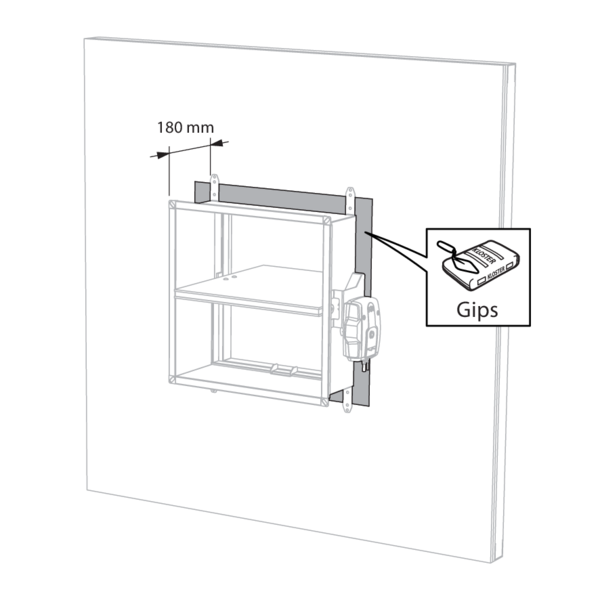

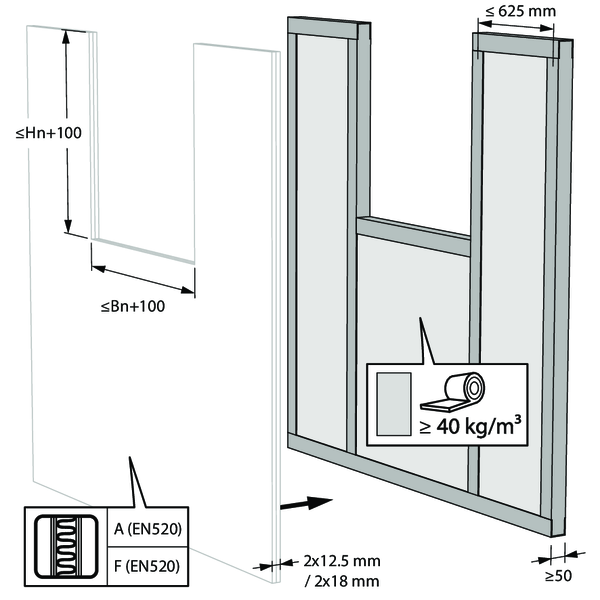

Einbau in Schachtwand, Nasseinbau mit Gips

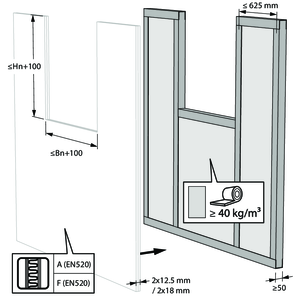

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Metallständerwand: Gipskartonwand Typ A (EN520) ≥ 75 mm | EI 30 (ve i o) S - (500 Pa) | Gips | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
3

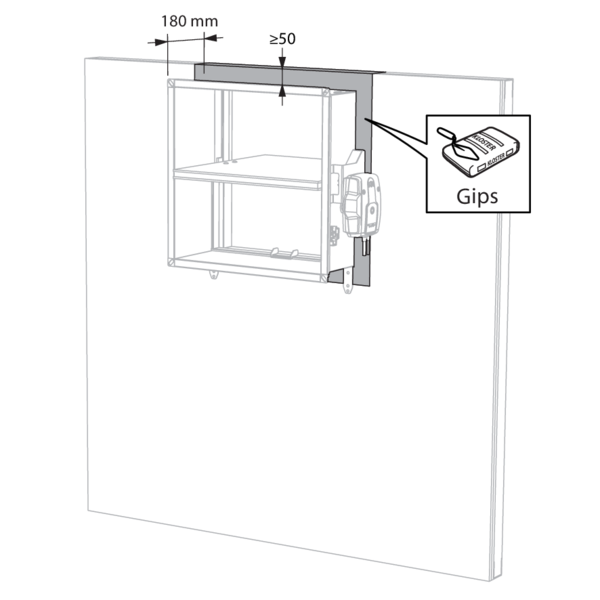

Die Klappen können mit einem Mindestabstand (≥ 50 mm) von einer Decke oder Bodenplatte installiert werden.

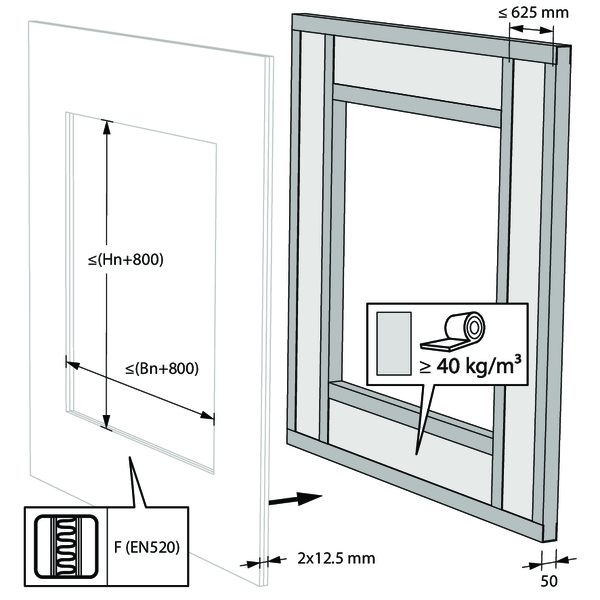

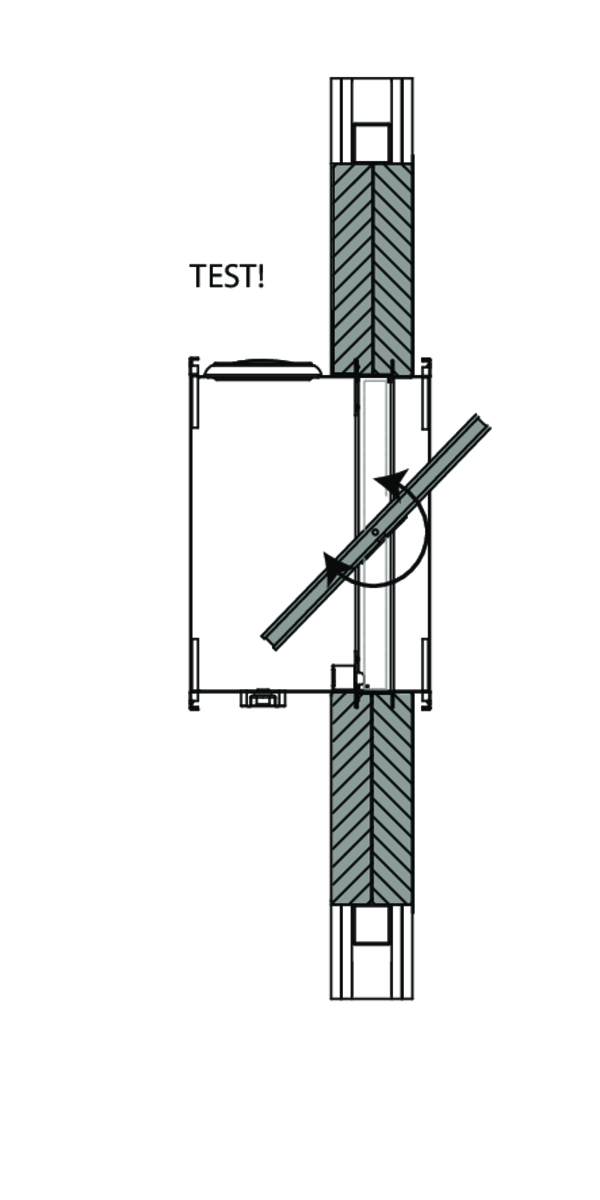

Einbau in Schachtwand, Abdichtung mit festen und beschichteten Steinwolleplatten - EI 30 S

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 75 mm | EI 30 (ve i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
2

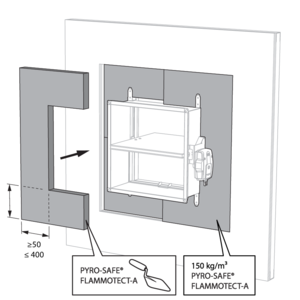

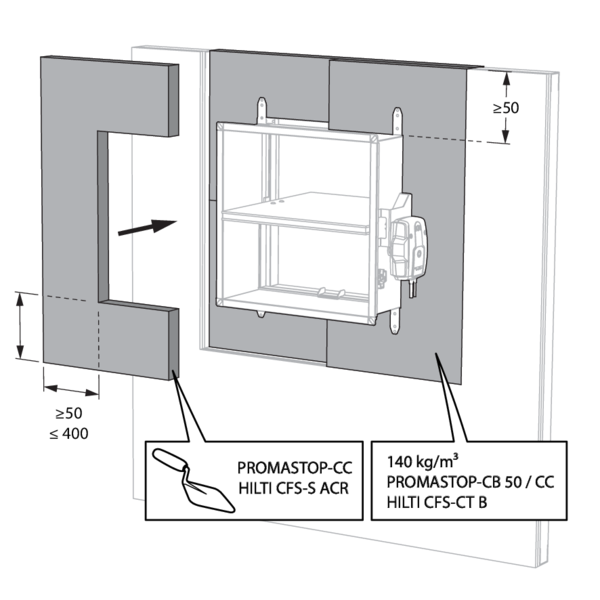

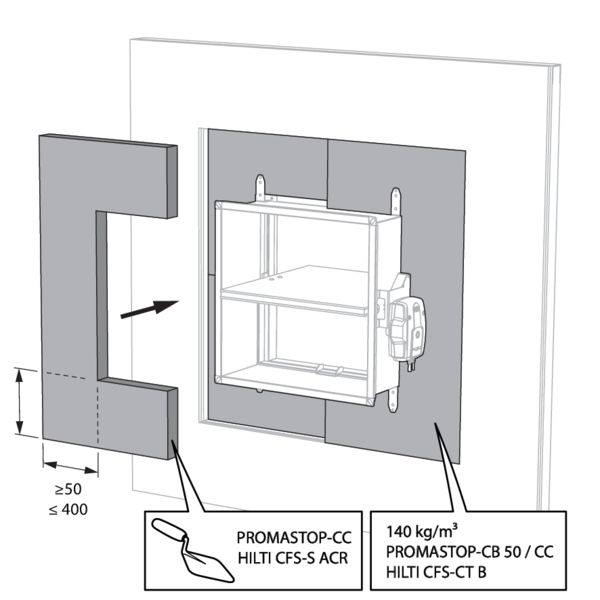

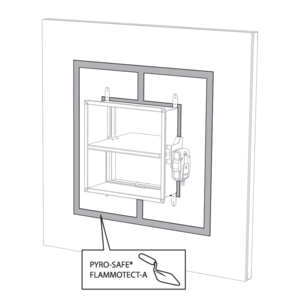

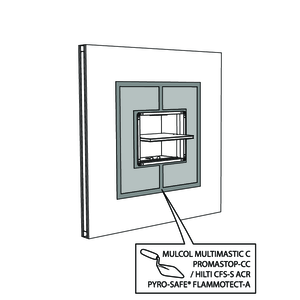

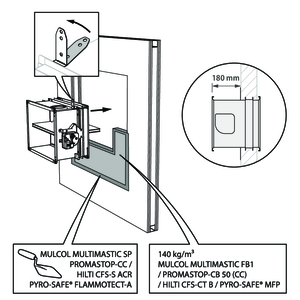

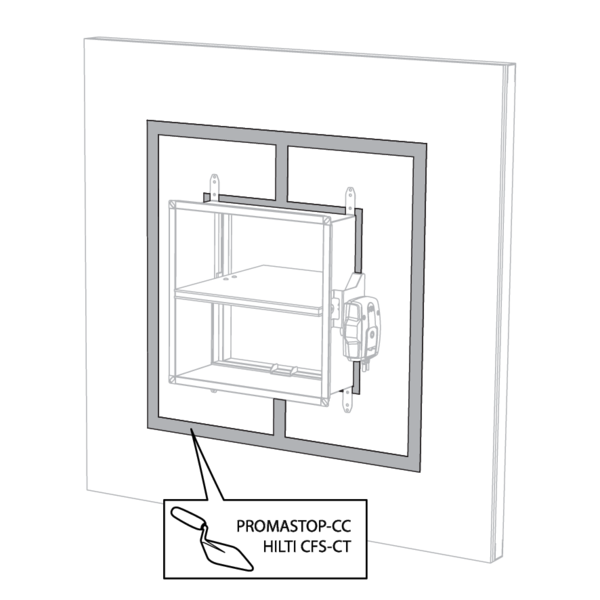

Die Öffnung um die Klappe herum wird mit 2 harten Steinwollplatten von 50 mm abgedichtet. Diese Platten sollten schräg verlegt und die Fugen rundherum mit Füllpaste abgedeckt werden.
4
Die Installation der Brandschutzklappe in der Öffnung (max. Bn x Hn Klappendimension + 800 mm) muss nicht unbedingt mittig erfolgen. Der Abstand zwischen der Brandschutzklappe und dem Rand der Öffnung darf maximal 400 mm betragen.
5
Die Klappen können mit einem Mindestabstand (≥ 50 mm) von einer Decke oder Bodenplatte installiert werden.

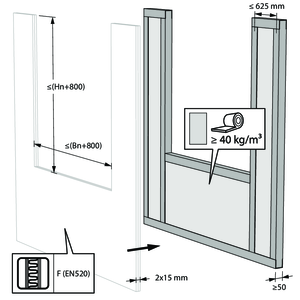

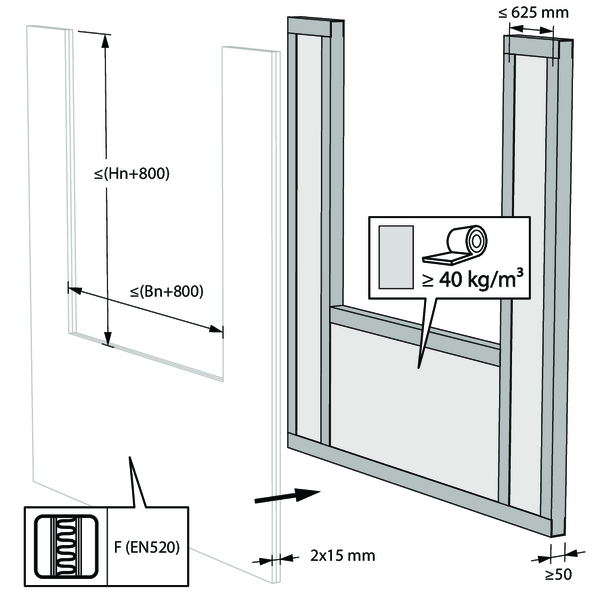

Einbau in Schachtwand, Abdichtung mit festen und beschichteten Steinwolleplatten - EI 60 S

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 80 mm | EI 60 (ve i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 150 kg/m³ | Art der Installation: Einbau 0/180°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
2

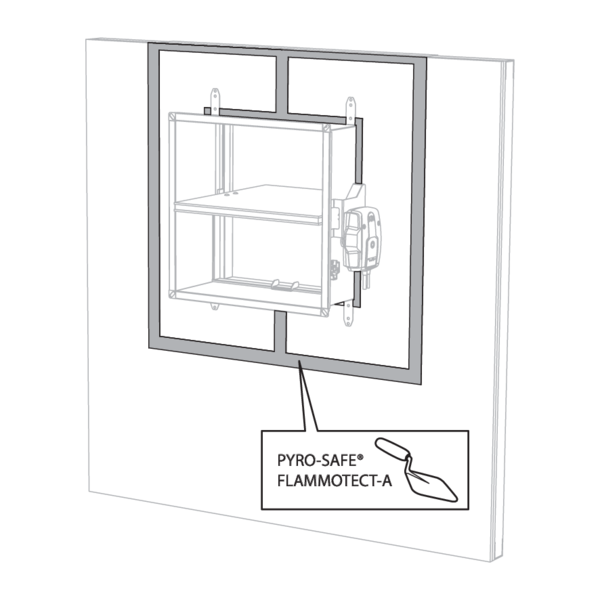

Die Öffnung um die Klappe herum wird mit 2 harten Steinwollplatten von 50 mm abgedichtet. Diese Platten sollten schräg verlegt und die Fugen rundherum mit Füllpaste abgedeckt werden.
4
Maximal 2 Brandschutzklappen dürfen in einem geringeren Abstand zur Decke (≥ 50 mm) oder zu einer anderen Klappe (≥ 100 mm) installiert werden.
6
Die Öffnung um die Klappe (bei Installation in kürzerem Abstand auch zwischen Klappe und Decke/Boden und zwischen max. 2 Brandschutzklappen) herum wird mit 2 harten Steinwollplatten von 50 mm abgedichtet. Diese Platten sollten schräg verlegt und die Fugen rundherum mit Füllpaste abgedeckt werden.

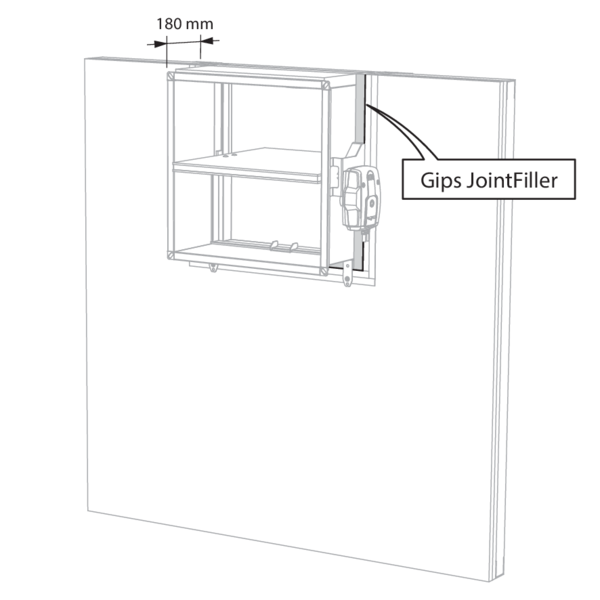

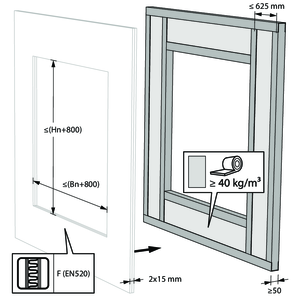

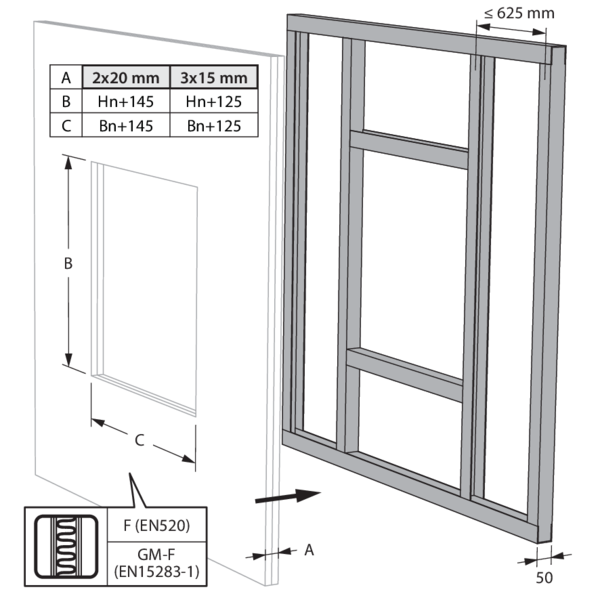

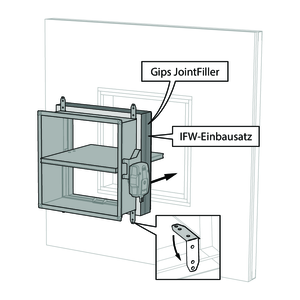

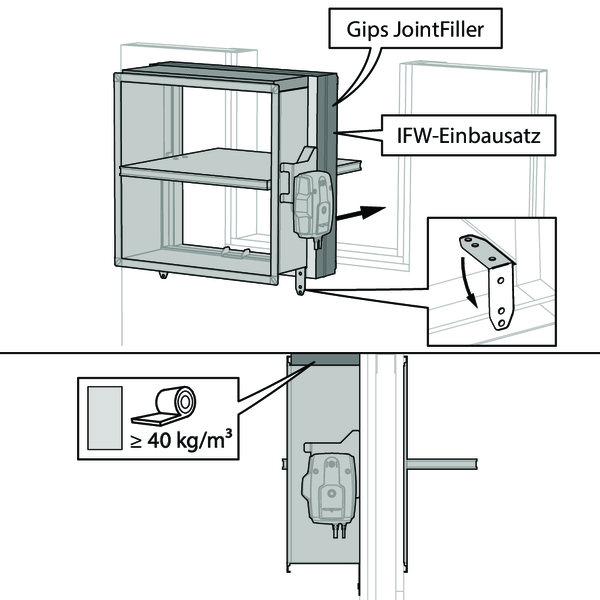

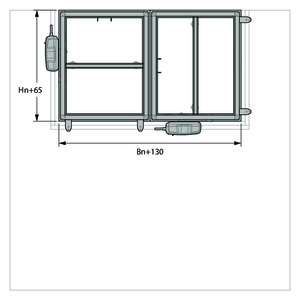

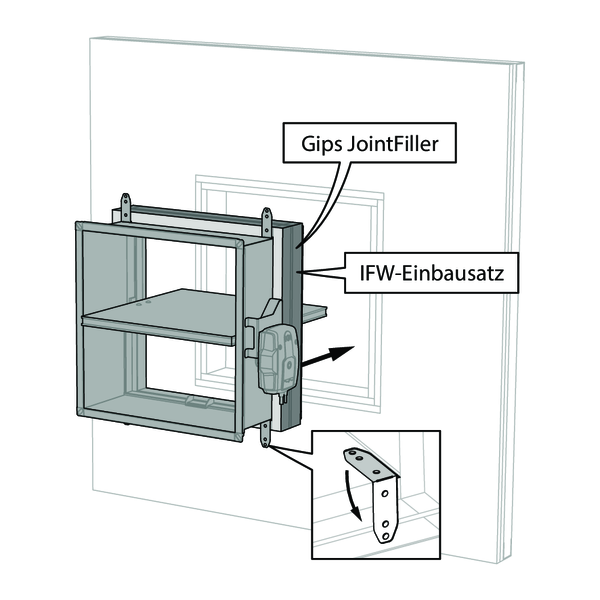

Einbau in Schachtwand mit IFW-Einbausatz

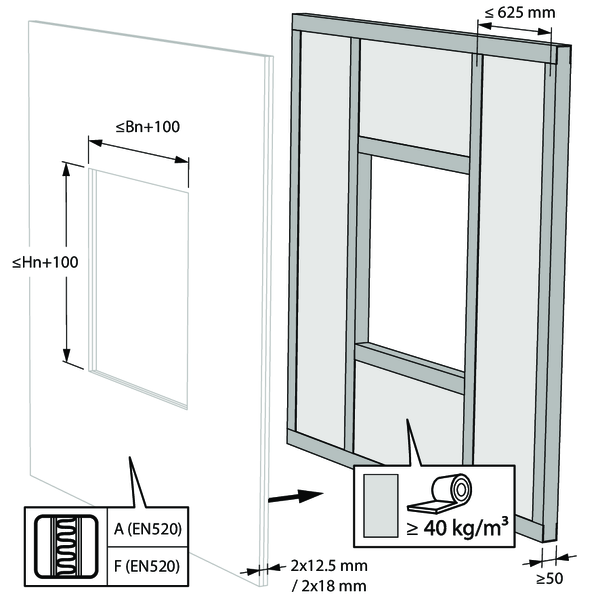

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 90 mm | EI 90 (ve i o) S - (300 Pa) | IFW-Einbausatz | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
1

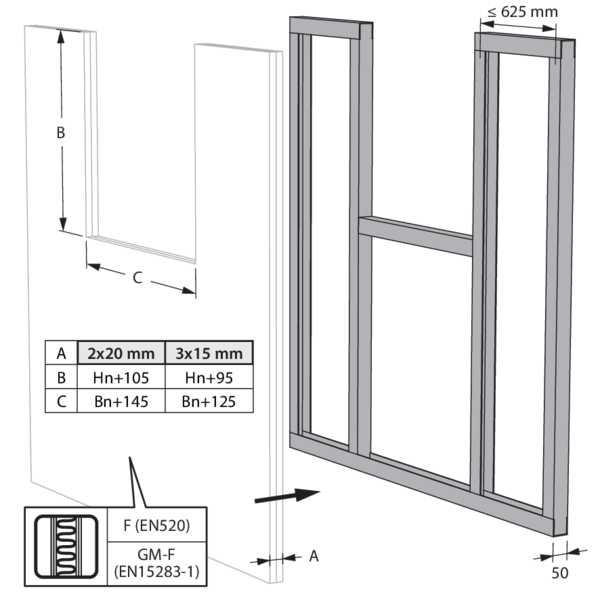

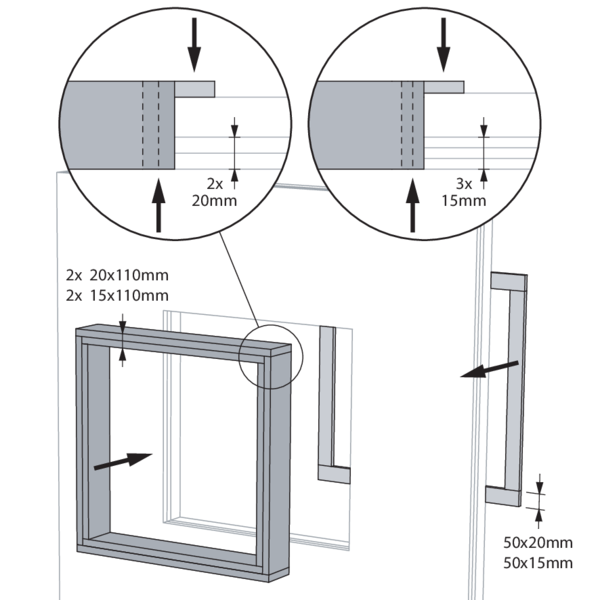

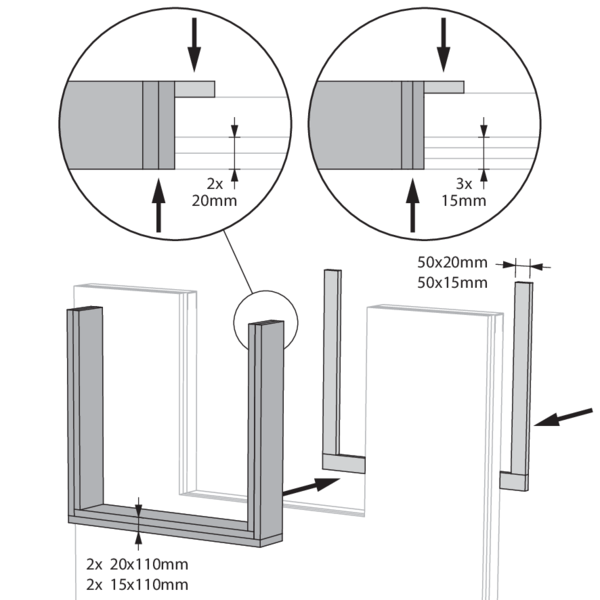

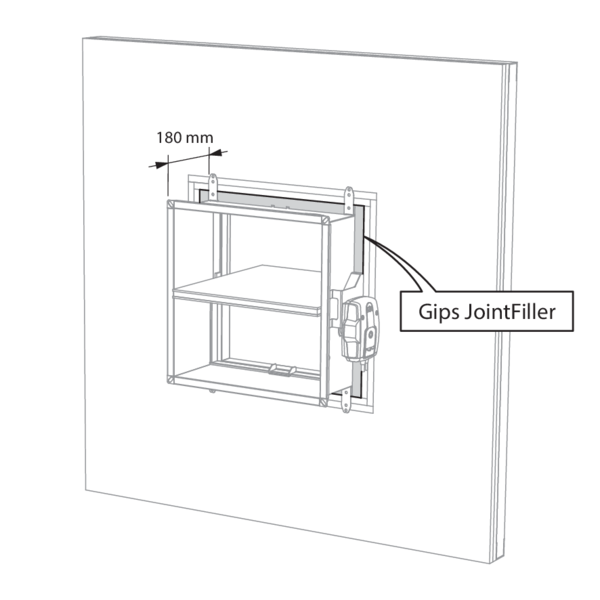

Je nach Schachtwandsystem ist die Verkleidung 15 oder 20 mm dick.
Geeignet für den Einbau in Schachtwänden aus zementgebundenen Plattenbaustoffen und Brandschutzbauplatten aus Calciumsilikat.
Siehe die Anweisungen des Herstellers für EI90-Wände.
2
Alternativ kann die Laibung abgestuft werden.
5
Die Brandschutzklappe kann in Mindestabstand zur Decke eingebaut werden.
6
Alternativ kann die Laibung abgestuft werden.
7
Füllen Sie den Spalt zwischen der Oberseite der Klappe und der Bodenplatte mit Mineralwolle.
9

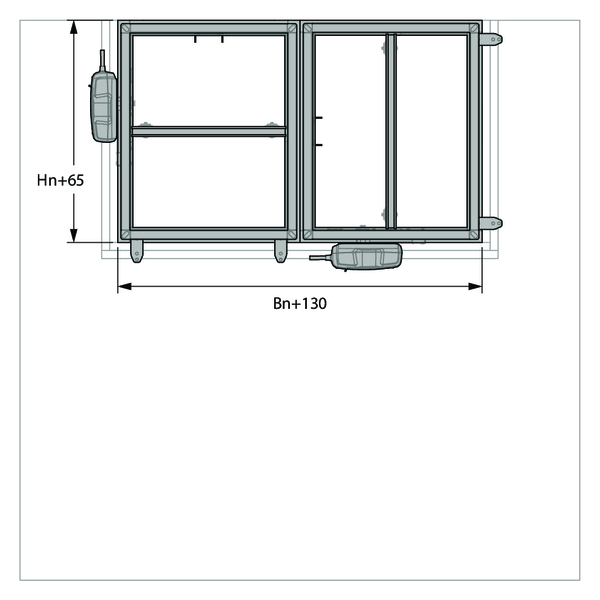

Die Brandschutzklappen können in Mindestabstand zueinander und zur Decke eingebaut werden.

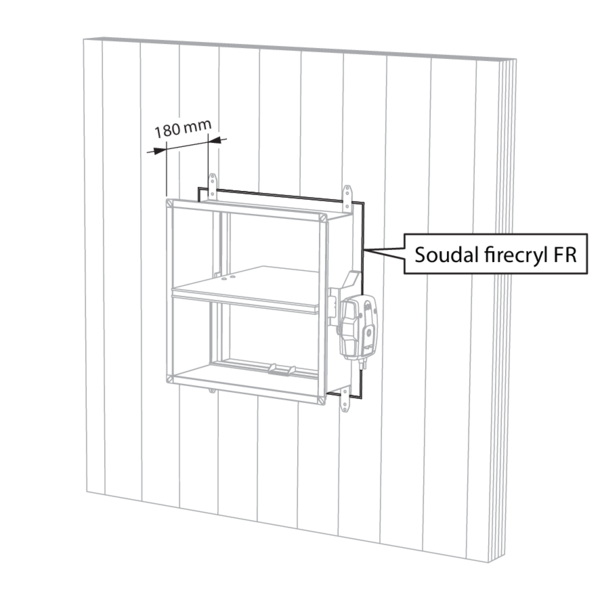

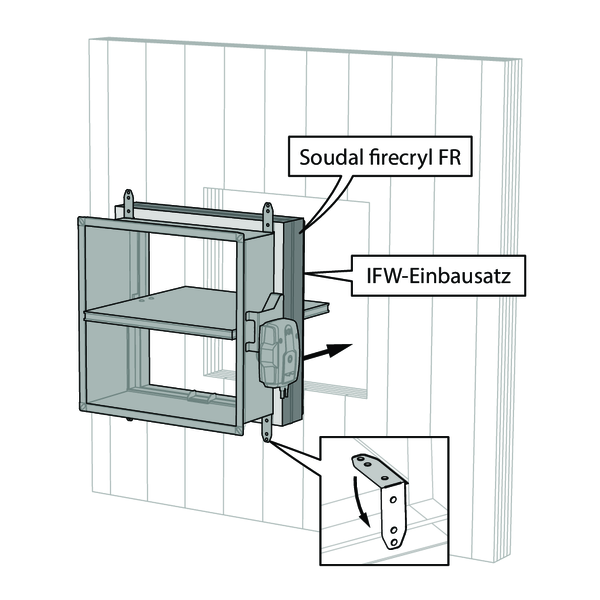

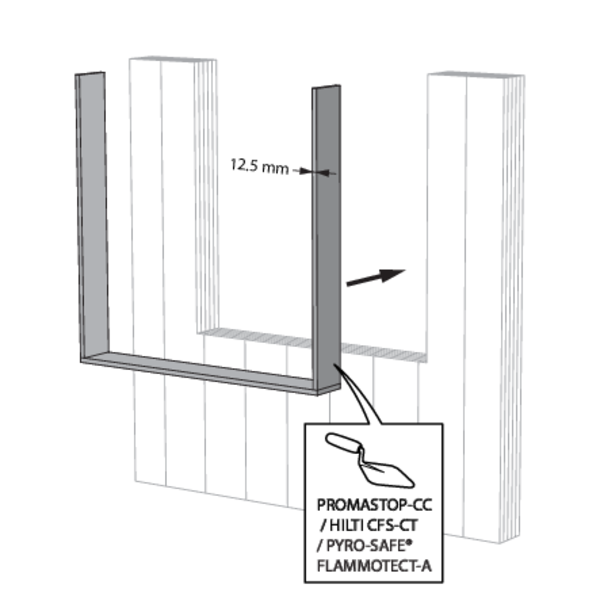

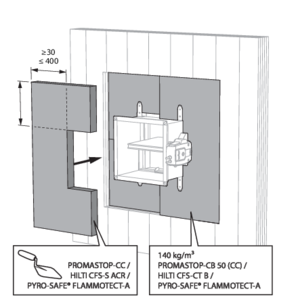

Einbau in CLT Wand mit IFW-Einbausatz

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Brettsperrholz ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | IFW-Einbausatz | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm

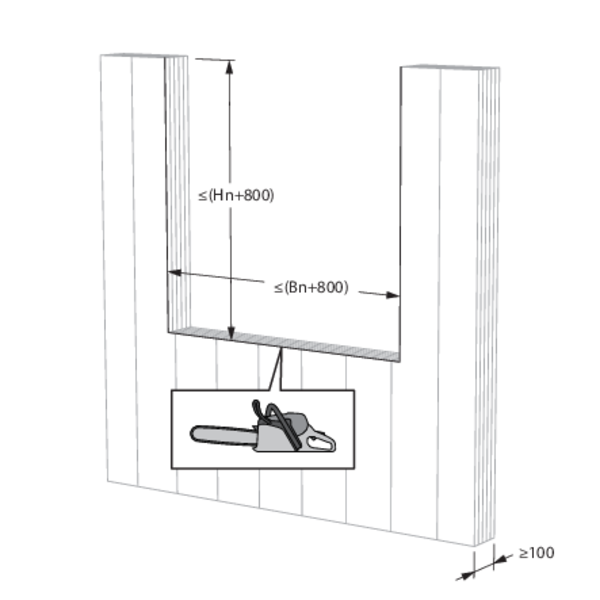

1

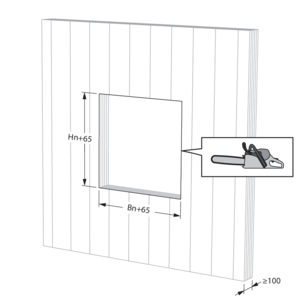

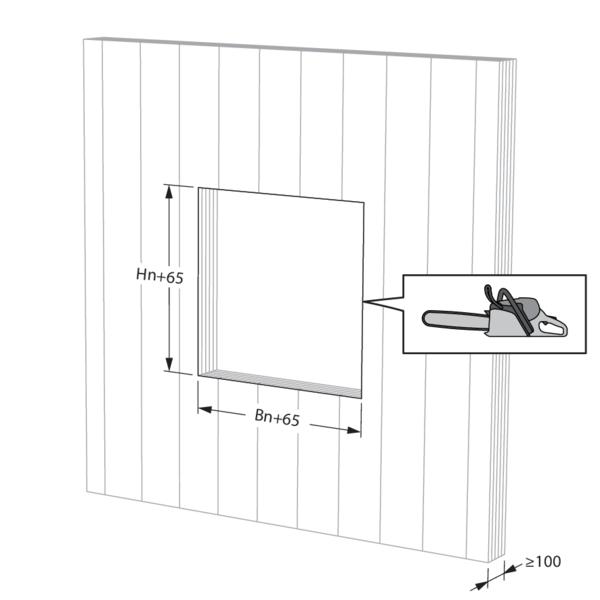

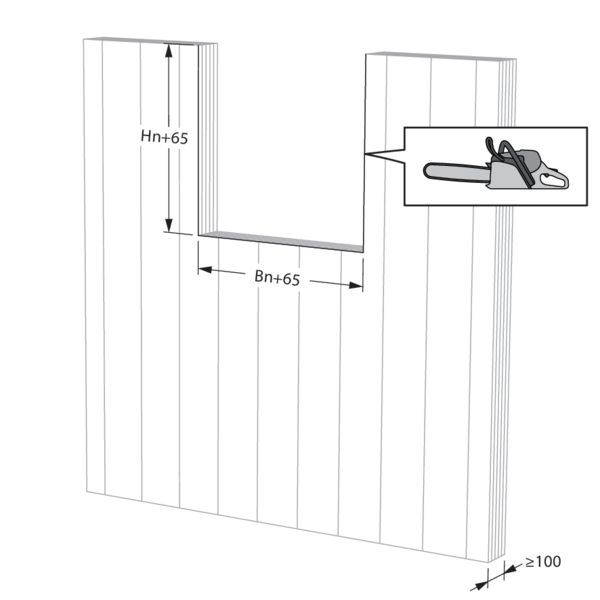

Sägen Sie die Einbauöffnung vor Ort aus, falls nicht vorhanden.
4

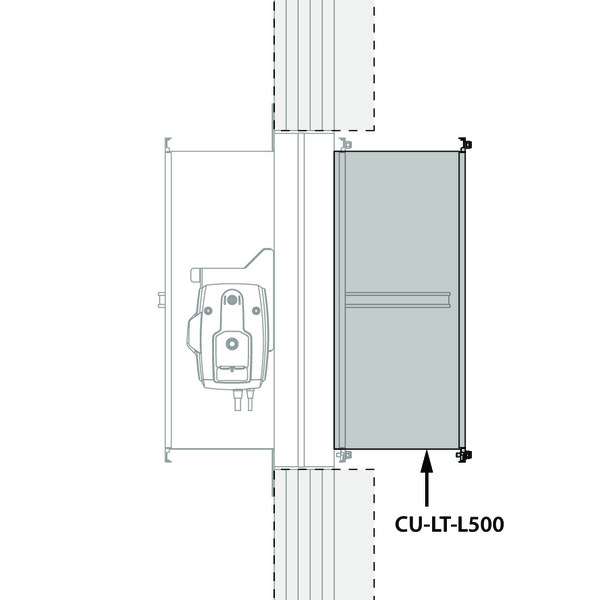

Bei einer Wanddicke > 100 mm wird empfohlen, eine längere Version der Brandschutzklappe (CU-LT-L500) zu verwenden. Die Einbaumethode bleibt unverändert.
5

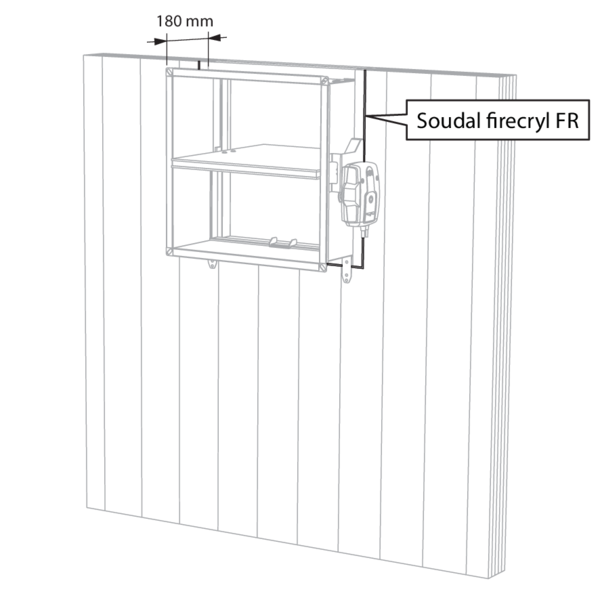

Die Brandschutzklappe kann in Mindestabstand zur Decke eingebaut werden.
8
Die Brandschutzklappen können in Mindestabstand zueinander und zur Decke eingebaut werden.

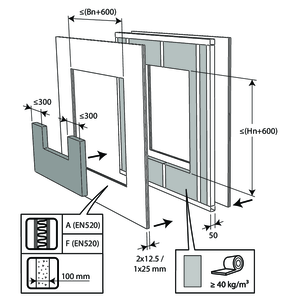

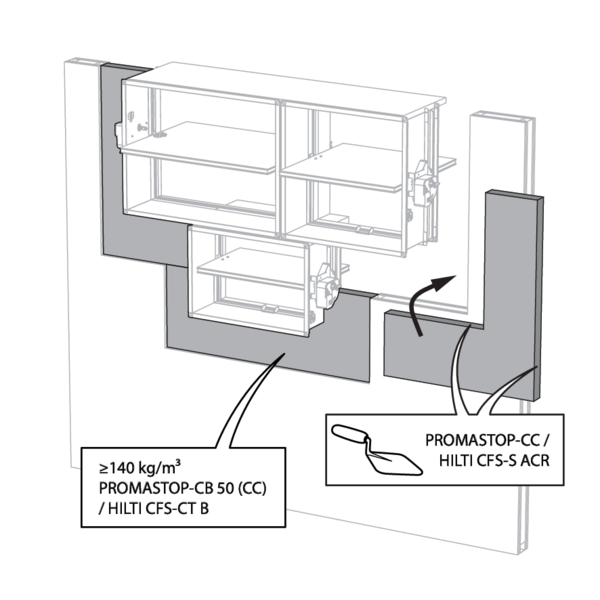

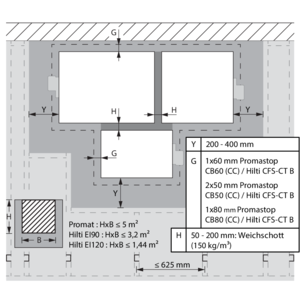

Einbau in Leichtbauwand und Massivwand, Abdichtung mit festen und beschichteten Steinwolleplatten

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 120 (ve i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ + beschichtetes Gehäuse | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Metallständerwand: Gipskartonwand Typ A (EN520) ≥ 100 mm | EI 60 (ve i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 120 (ve i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ + beschichtetes Gehäuse | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
1
Bei einer Leichtbauwand sind horizontalen und vertikalen Profilen um die Einbauöffnung herum vorzusehen. Ausnahme: Für die Feuerwiderstandsdauer EI60S und wenn Abdichtung mit Weichschott vom Typ Promastop oder Hilti ist es aus brandschutztechnischer Sicht nicht erforderlich, Profile um die Einbauöffnung herum vorzusehen.
2

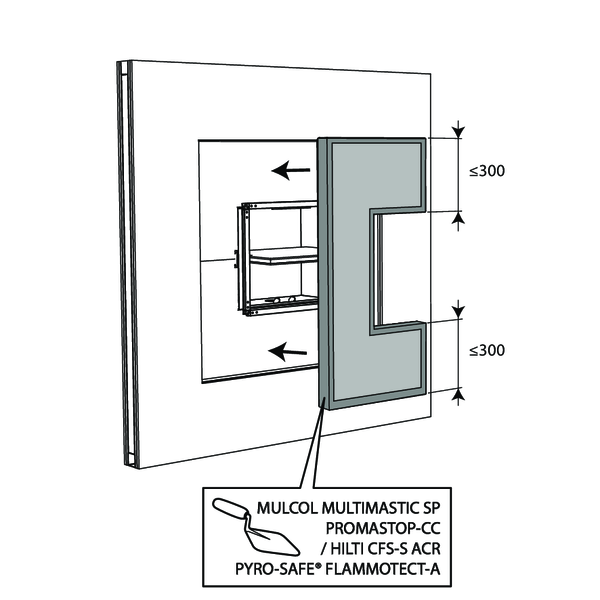

Die Öffnung um die Brandschutzklappe wird mit 2 Lagen aus 50 mm dicken Steinwolleplatten mit feuerbeständiger Beschichtung auf einer Seite (PROMASTOP-CB 50 / PROMASTOP-CB/CC 50 / HILTI CFS-CT B / Mulcol Multimastic FB1 / PYRO-SAFE® FLAMMOTECT-A) abgedichtet.
EI120S nur mit Hilti oder Promat Geräten möglich.
3

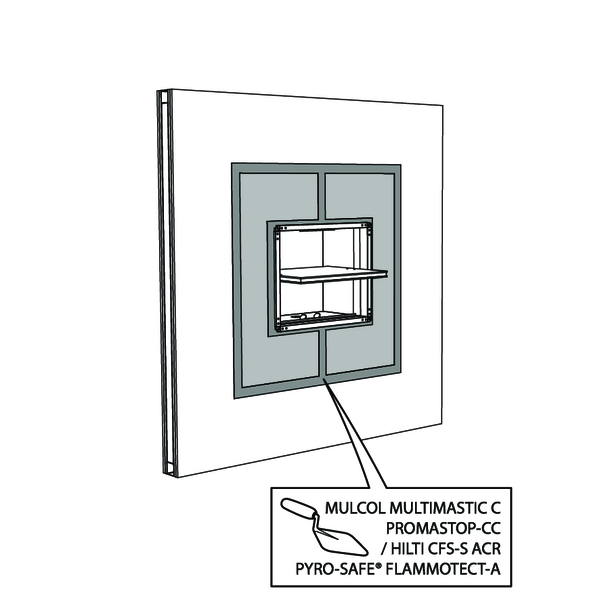

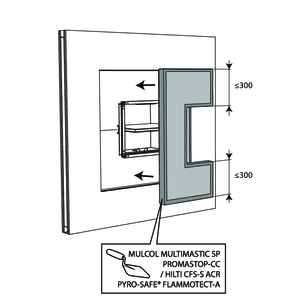

Die zwei Steinwolleplatten müssen fugenversetzt und mit der beschichteten Seite nach außen angeordnet werden. Alle Kanten müssen auf gesamter Länge mit der Beschichtung (Typ PROMASTOP-CC / HILTI CFS-S-ACR / Mulcol Multimastic SP / PYRO-SAFE® FLAMMOTECT-A) bestrichen werden.
5

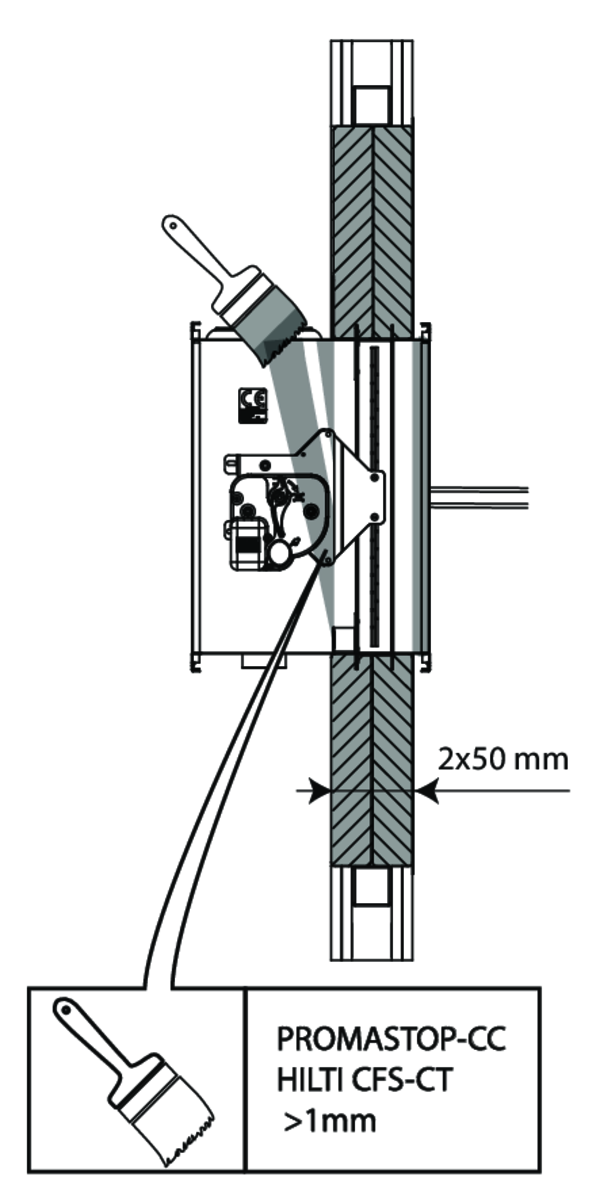

Für EI 120 S, das Gehäuse der Brandschutzklappe wird mit einer Schicht (>1 mm) Beschichtung (Typ PROMASTOP-CC / HILTI CFS-CT) versehen.
Tragen Sie diese Beschichtung auch für EI 60 S auf, wenn um die Einbauöffnung herum keine Metallständerprofile vorgesehen sind.
7
Die Installation der Brandschutzklappe in der Öffnung (max. Klappendimension + 600 mm) muss nicht unbedingt mittig erfolgen. Der Abstand zwischen der Brandschutzklappe und dem Rand der Öffnung darf maximal 400 mm betragen.
8

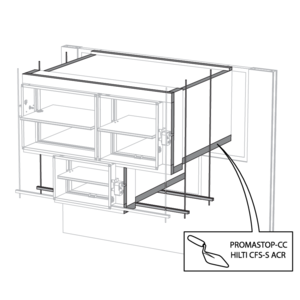

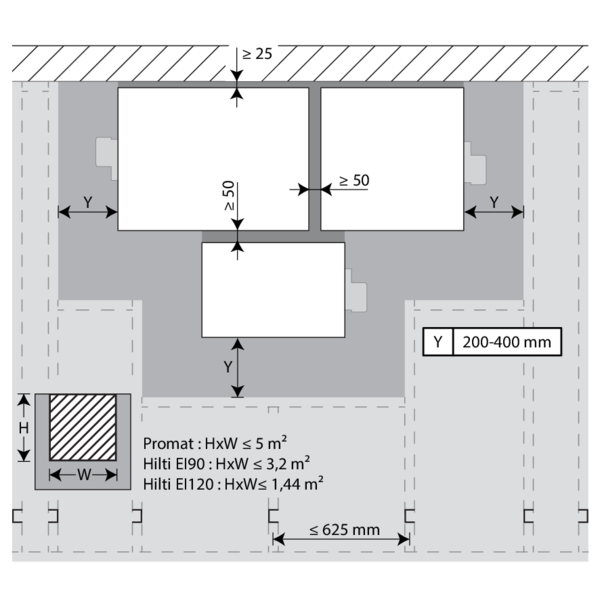

Die Brandschutzklappen können in minimalem Abstand (≥ 25/50 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe (≥ 50 mm) installiert werden.
9
Bauen Sie eine Leichtbauwand mit horizontalen und vertikalen Profilen um die Einbauöffnung herum.
Beim Einbau einer einzelnen Brandschutzklappe in minimalem Abstand zur Decke ist es aus brandschutztechnischer Sicht nicht erforderlich, Profile um die Einbauöffnung herum vorzusehen, wenn die Feuerwiderstandsdauer EI60S gewünscht wird.
10
Setzen Sie die Klappen in die jeweiligen Öffnungen ein.

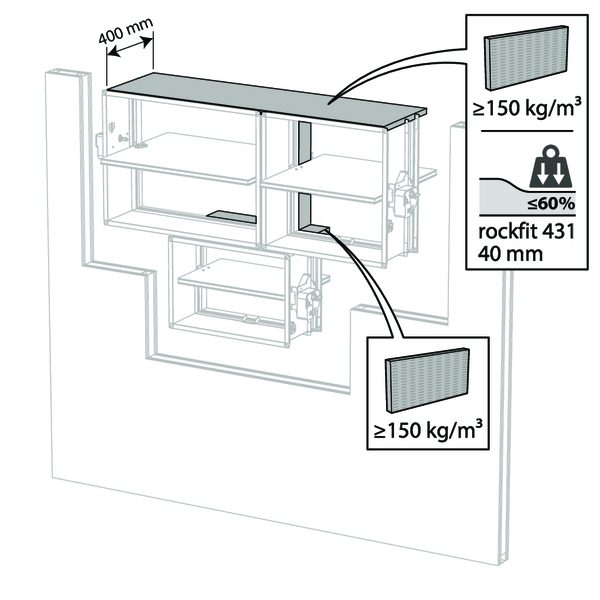

Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Die Abdichtung erfolgt über die gesamte Breite/Höhe der Klappe(n).
Wenn die Klappe mit einem Abstand von 25 mm zu einem Boden bzw. einer Decke eingebaut wird, können die hochdichten Steinwolle-Dämmplatten durch mindestens 40 % komprimierte Standard-Steinwolle ≥ 40 kg/m³ (z.B. Rockfit 431) ersetzt werden.

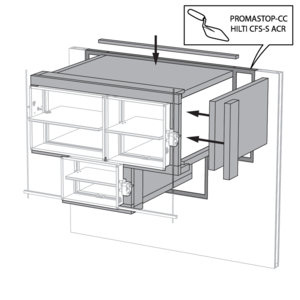

11

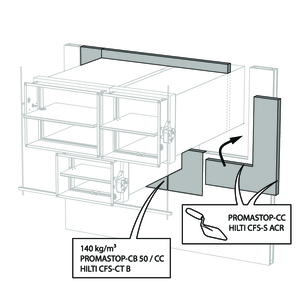

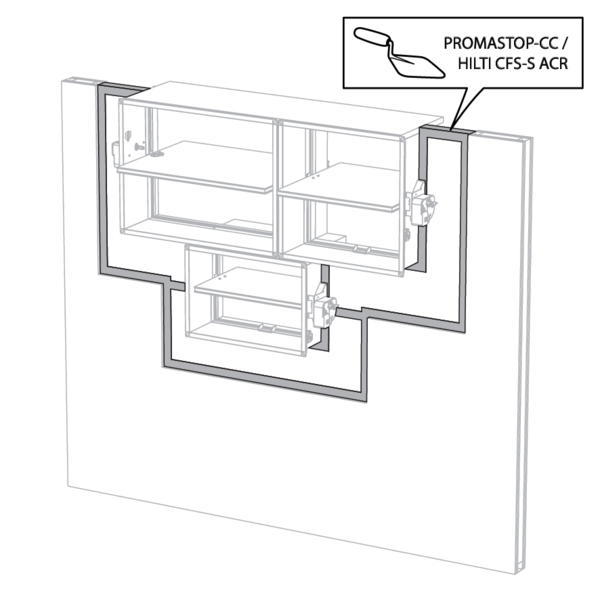

Dichten Sie den Rest der Öffnung mit 2 Lagen aus 50 mm dicken, beschichteten Mineralwolleplatten ab (siehe oben).
12
Beim Einbau einer einzelnen Brandschutzklappe in minimalem Abstand zur Decke: bei gewünschter Feuerwiderstandsdauer EI60S und Einbau ohne Profile um die Einbauöffnung herum: die Beschichtung auch auf das Gehäuse der Brandschutzklappe auftragen.

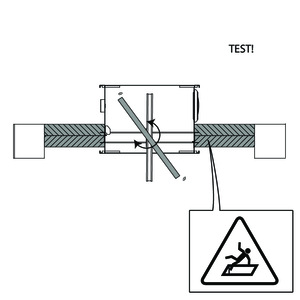

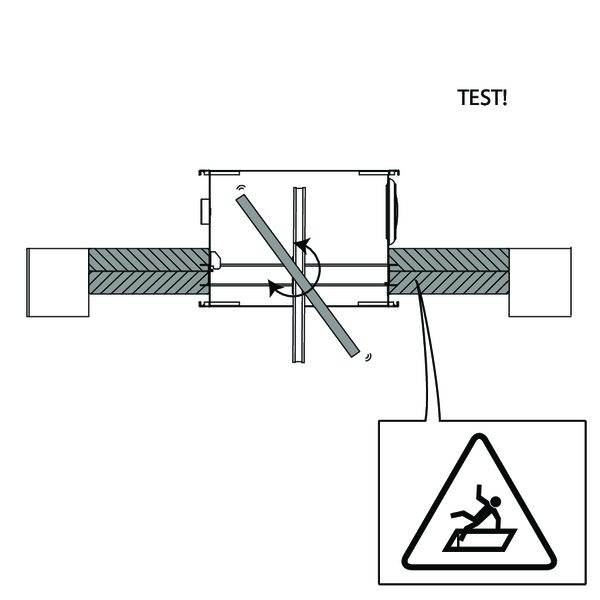

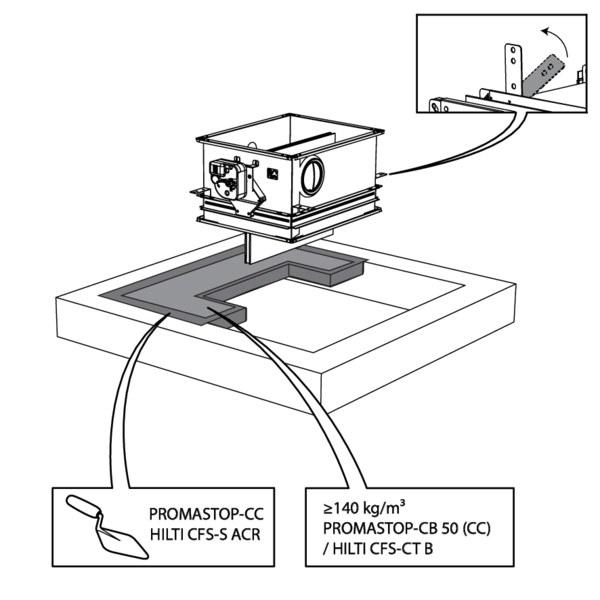

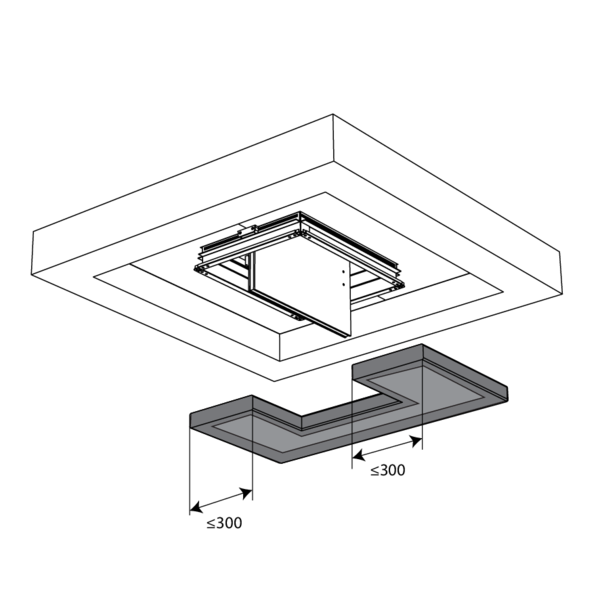

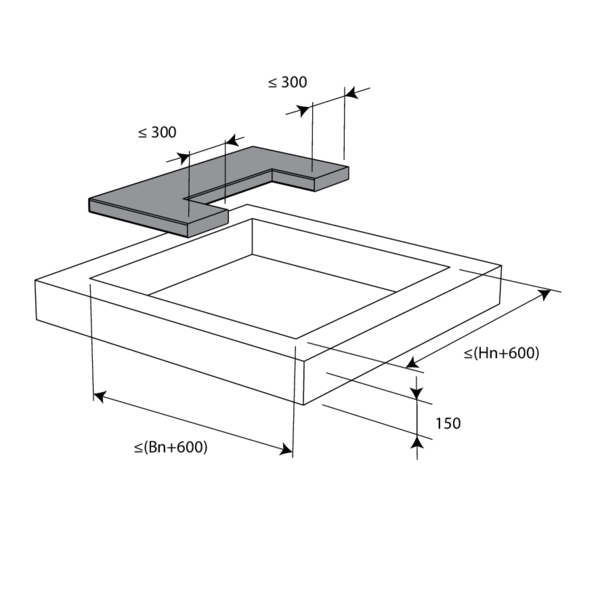

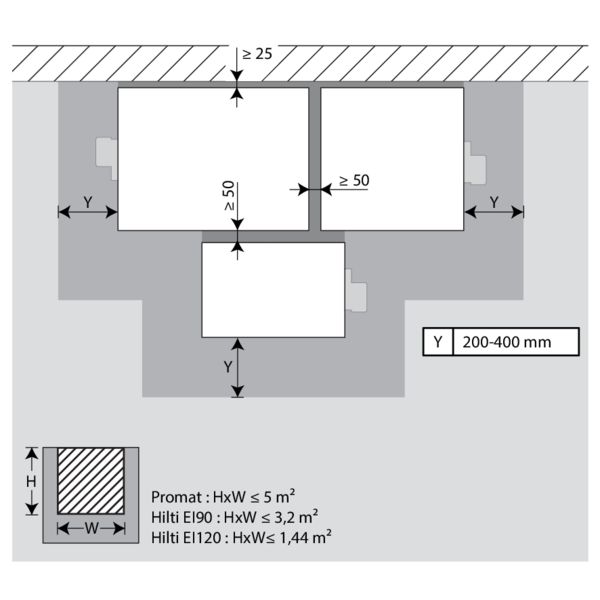

Einbau in Massivdecke, Abdichtung mit festen und beschichteten Steinwolleplatten

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 150 mm | EI 120 (ho i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ + beschichtetes Gehäuse | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 150 mm | EI 90 (ho i o) S - (300 Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ | Art der Installation: Einbau 0/90/180/270°. Mindestabstände zugelassen. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
1
Die Öffnung um die Brandschutzklappe wird mit 2 Lagen aus 50 mm dicken Steinwolleplatten mit feuerbeständiger Beschichtung auf einer Seite (PROMASTOP-CB 50 / PROMASTOP-CB/CC 50 / HILTI CFS-CT B) abgedichtet.
3

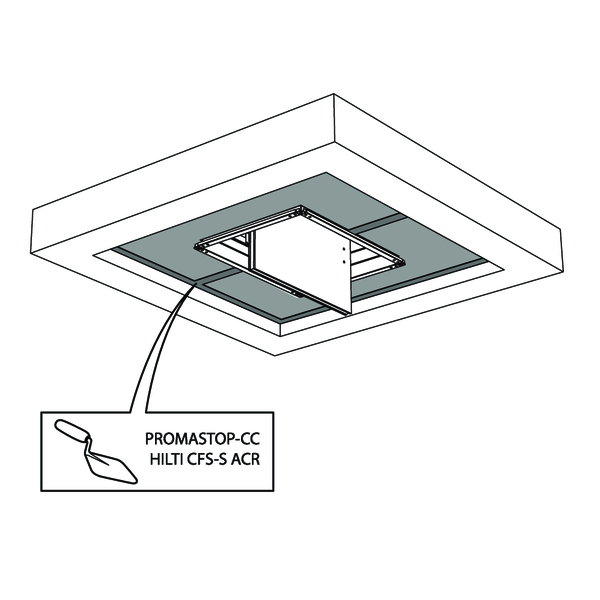

Die zwei Steinwolleplatten müssen fugenversetzt und mit der beschichteten Seite nach außen angeordnet werden. Alle Kanten müssen auf gesamter Länge mit der Beschichtung (Typ PROMASTOP-CC / HILTI CFS-S-ACR) bestrichen werden.
5

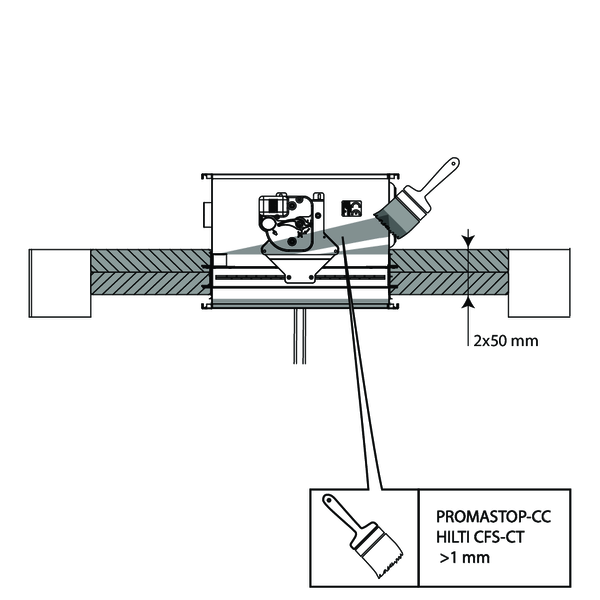

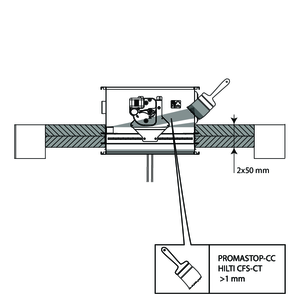

Für EI 120 S, das Gehäuse der Brandschutzklappe wird mit einer Schicht (>1 mm) Beschichtung (Typ PROMASTOP-CC / HILTI CFS-CT) versehen.
(nur für 120 Minuten)
7
Die Installation der Brandschutzklappe in der Öffnung (max. Klappendimension + 600 mm) muss nicht unbedingt mittig erfolgen. Der Abstand zwischen der Brandschutzklappe und dem Rand der Öffnung darf maximal 400 mm betragen.
8
Die Brandschutzklappen können in minimalem Abstand zu einem Bauteil und auch zu einer anderen Brandschutzklappe (≥ 50 mm) installiert werden.
Einzelheiten entnehmen Sie bitte unter „Einbau in Leichtbauwand und massive Wand, Abdichtung mit festen und beschichteten Steinwolleplatten“

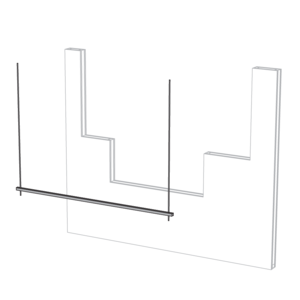

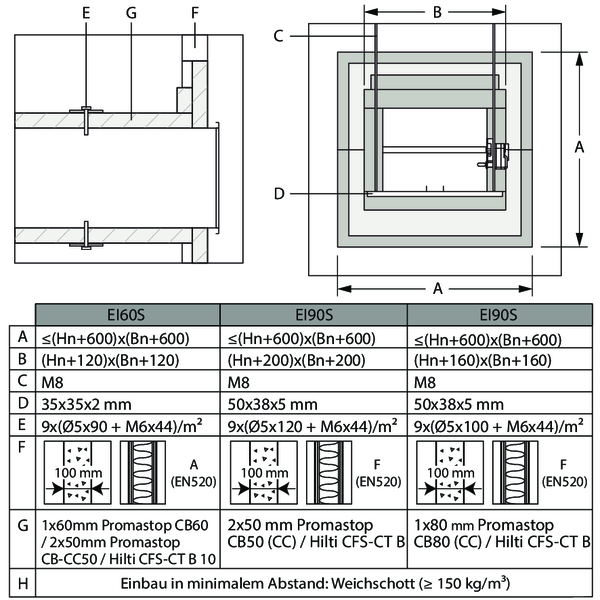

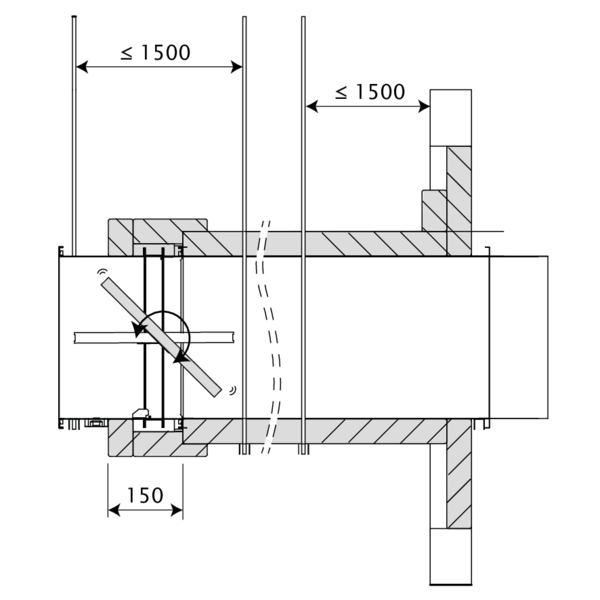

Montage entfernt von Wänden, Abdichtung und Ummantelung mit festen und beschichteten Steinwolleplatten

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 60 (ve i o) S - (300 Pa) | Verzinkter Kanal + Verschluss der Öffnung und Bekleidung des Kanals mit beschichteter Steinwolle 1x60 mm + IFW-Einbausatz | Einbauart: von der Wand abgesetzt, 0/180°. Mindestabstände zulässig. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Verzinkter Kanal + Verschluss der Öffnung und Bekleidung des Kanals mit beschichteter Steinwolle 1x80 mm + IFW-Einbaurahmen | Einbauart: von der Wand abgesetzt, 0/180°. Mindestabstände zulässig. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Verzinkter Kanal + Verschluss der Öffnung und Bekleidung des Kanals mit beschichteter Steinwolle 2x50 mm + IFW-Einbausatz | Einbauart: von der Wand abgesetzt, 0/180°. Mindestabstände zulässig. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Metallständerwand: Gipskartonwand Typ A (EN520) ≥ 100 mm | EI 60 (ve i o) S - (300 Pa) | Verzinkter Kanal + Verschluss der Öffnung und Bekleidung des Kanals mit beschichteter Steinwolle 1x60 mm + IFW-Einbausatz | Einbauart: von der Wand abgesetzt, 0/180°. Mindestabstände zulässig. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Metallständerwand: Gipskartonwand Typ A (EN520) ≥ 100 mm | EI 60 (ve i o) S - (300 Pa) | Verzinkter Kanal + Verschluss der Öffnung und Bekleidung des Kanals mit beschichteter Steinwolle 2x50 mm + IFW-Einbausatz | Einbauart: von der Wand abgesetzt, 0/180°. Mindestabstände zulässig. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Verzinkter Kanal + Verschluss der Öffnung und Bekleidung des Kanals mit beschichteter Steinwolle 2x50 mm + IFW-Einbausatz | Einbauart: von der Wand abgesetzt, 0/180°. Mindestabstände zulässig. | 200x100 mm ≤ CU-LT ≤ 800x600 mm

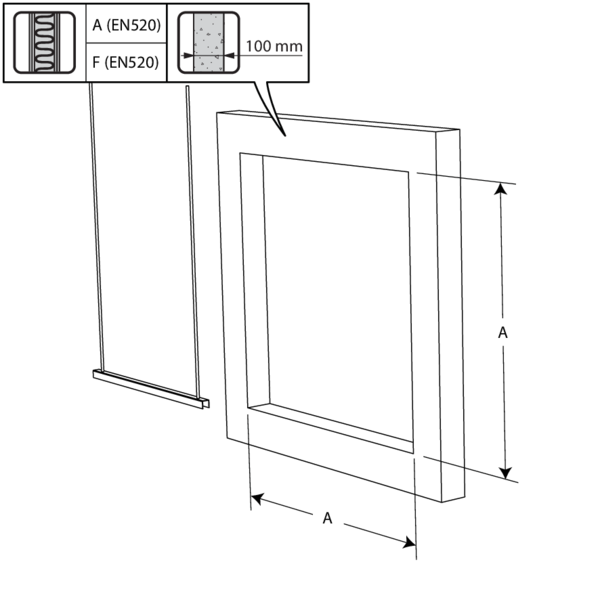

3

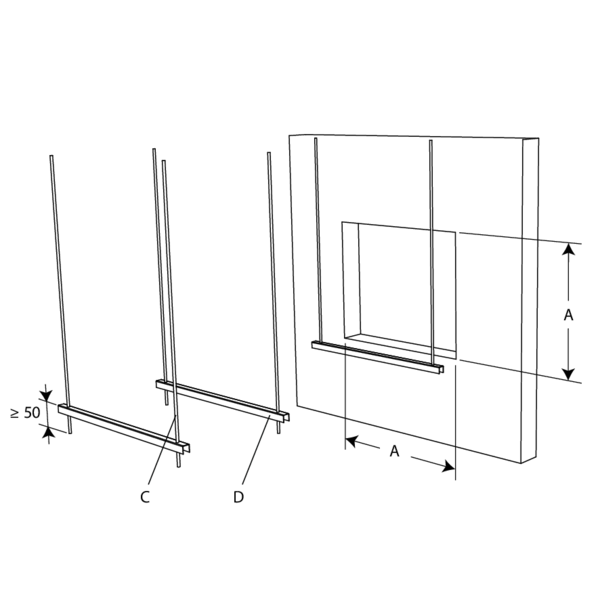

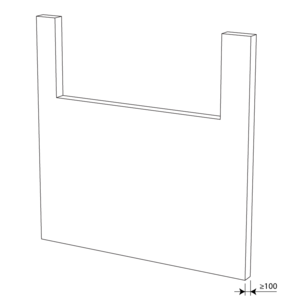

In der Wand wird eine Öffnung mit den Maximalabmessungen „A“ hergestellt. Beachten Sie für Leichtbautrennwände die Wandmontageanweisungen unter „Einbau in Leichtbauwand oder massiver Wand – Abdichtung mit festen und vorbeschichteten Steinwolleplatten“.
4

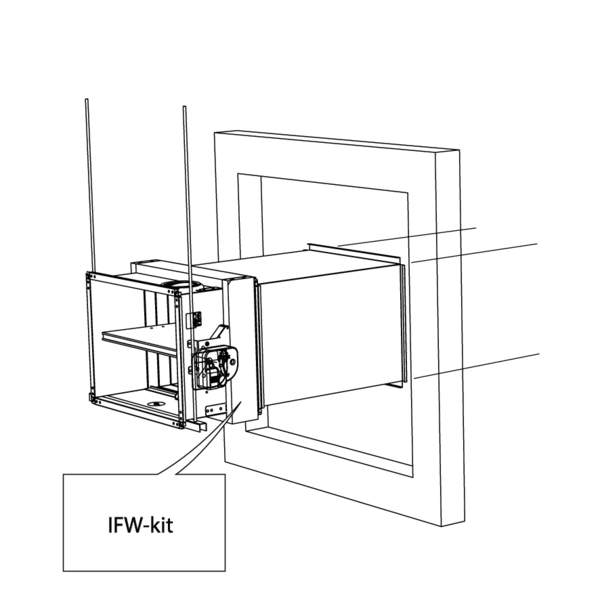

Die Brandschutzklappe wird mit dem IFW-Montagesatz versehen und von der Wand entfernt am Ende des Blechkanals montiert. Der Kanal wird alle 1500 mm und unterhalb der Brandschutzklappe abgestützt.
Die Aufhängungen bestehen aus den Gewindestangen „C“ und den U-förmigen Stahlprofilen „D“. Der Abstand zwischen der senkrechten Seite der Steinwolleummantelung „B“ und der Gewindestange darf 25 mm nicht überschreiten.
5

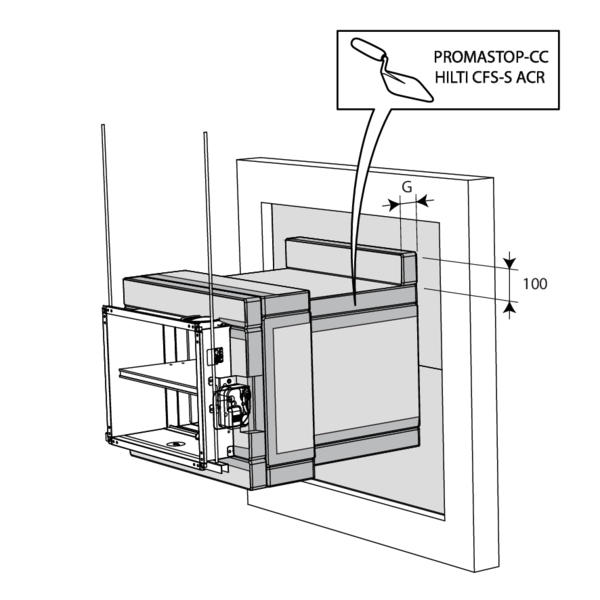

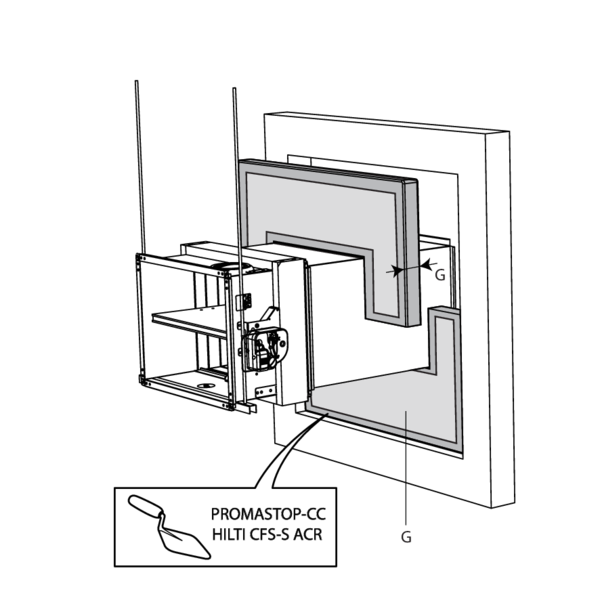

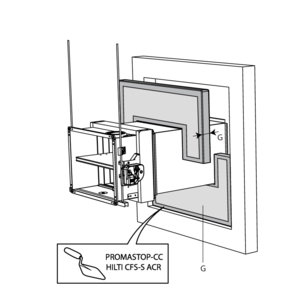

Die Öffnung um den Kanal wird mit Steinwolleplatten des Typs Promastop CB(/CC) / Hilti CFS-CT B („G“) dicht verschlossen. Die Kanten werden mit PROMASTOP-CC / HILTI CFS-S ACR-Beschichtung bestrichen und dicht verklebt.
6

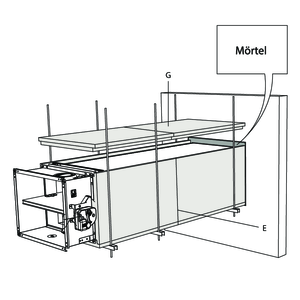

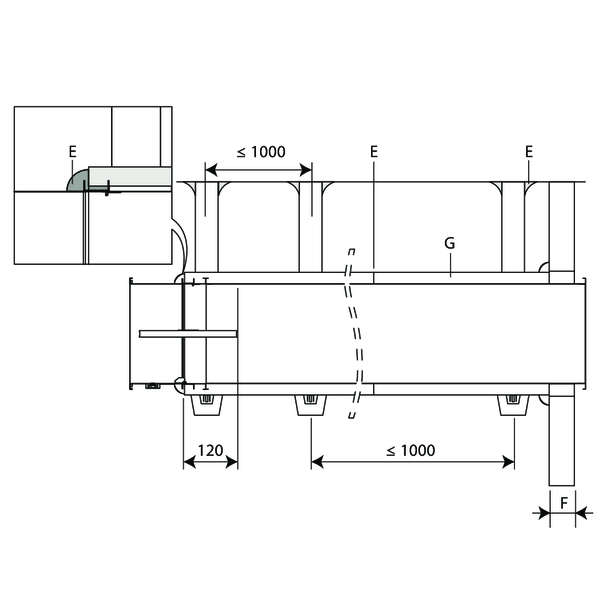

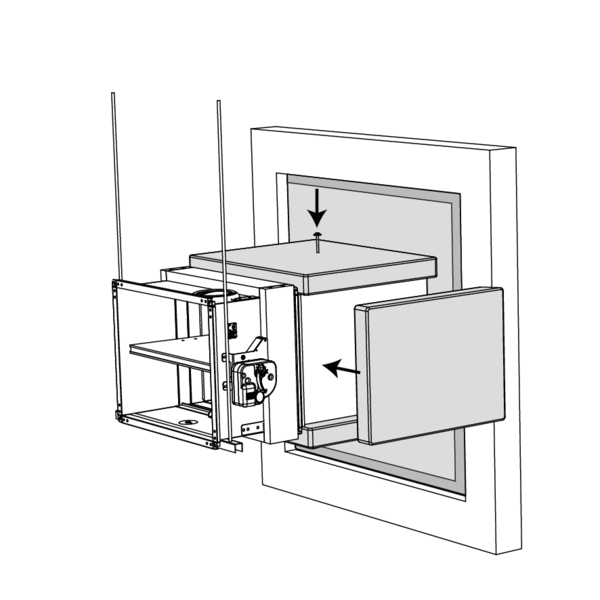

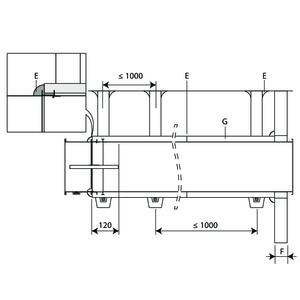

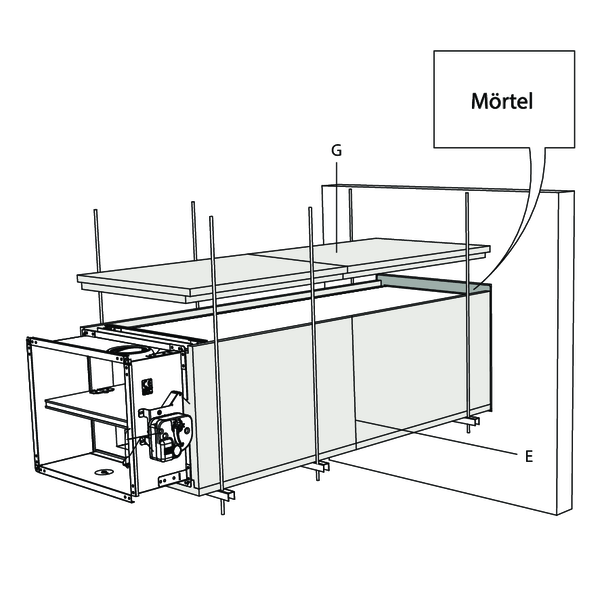

Der Kanal wird über seine gesamte Länge mit Steinwolleplatten „G“ ummantelt. Damit die Platten am Kanal haften, werden sie auf einer Seite vollständig beschichtet und am Kanal mit Stahlschrauben und den Unterlegscheiben „E“ befestigt.
Das Gehäuse der Brandschutzklappe wird auf einer Länge von 150 mm mit den Steinwolleplatten "G" ummantelt. Rund um den Mechanismus wird etwas Platz ausgespart, um einen Zugang zu ermöglichen.
Alle Fugen zwischen den Platten, zwischen Platten und Wand sowie Schrauben und Unterlegscheiben werden mit der Beschichtung PROMASTOP-CC / HILTI CFS-S ACR ausgefüllt.
7
Ein zusätzlicher Steinwollestreifen mit der Breite „B“ und einer Höhe von 100 mm, mit PROMASTOP-CC / HILTI CFS-S ACR-Beschichtung, wird dort eingesetzt, wo die Steinwolleummantelung auf die Abdichtung der Wandöffnung trifft.
9

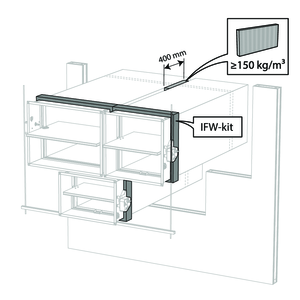

Die Brandschutzklappen können in minimalem Abstand zu einem Bauteil und auch zu einer anderen Brandschutzklappe installiert werden.
12

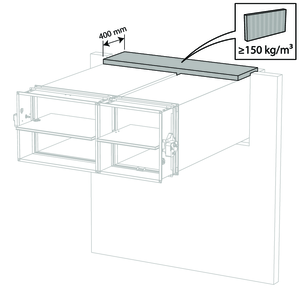

Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.
Wenn der Abstand zu einem Bauteil größer als 75 mm ist, wird die Abdichtung der Öffnung zwischen der Brandschutzklappe und der Wand nach der bereits bestehenden Klassifikation durchgeführt.

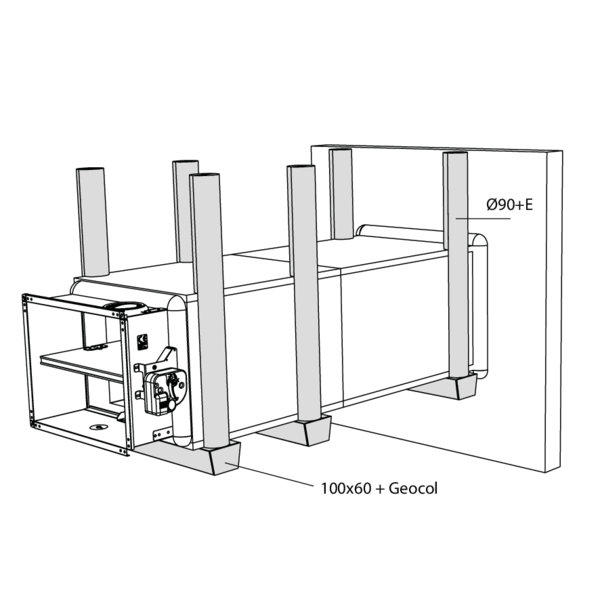

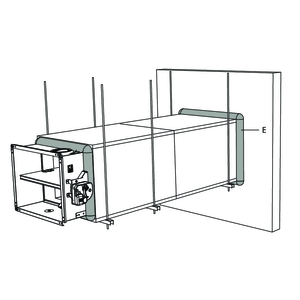

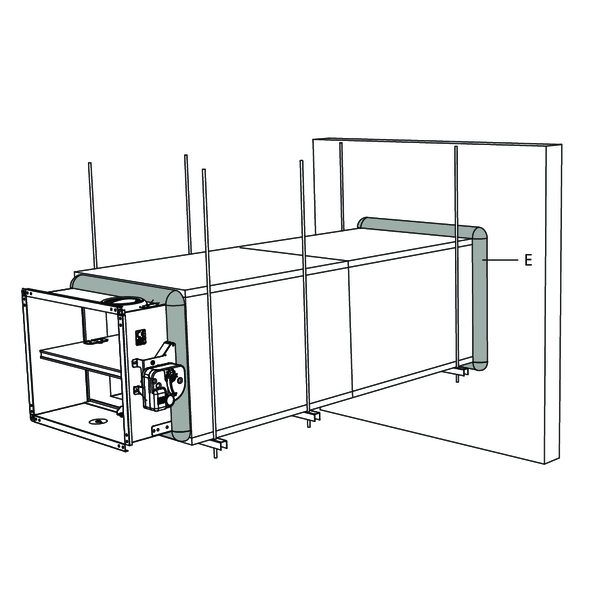

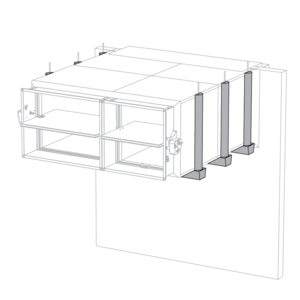

Montage entfernt von Wänden + GEOFLAM

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 120 (ve i o) S - (500 Pa) | Verzinkter Kanal + Bekleidung des Kanals mit GEOFLAM® F 45 mm + Verschluss der Öffnung mit Mörtel | Einbauart: von der Wand abgesetzt, 0/180°. Mindestabstände zulässig. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 120 (ve i o) S - (500 Pa) | Verzinkter Kanal + Bekleidung des Kanals mit GEOFLAM® Light 35 mm + Verschluss der Öffnung mit Mörtel | Einbauart: von der Wand abgesetzt, 0/180°. Mindestabstände zulässig. | 200x100 mm ≤ CU-LT ≤ 800x600 mm
3

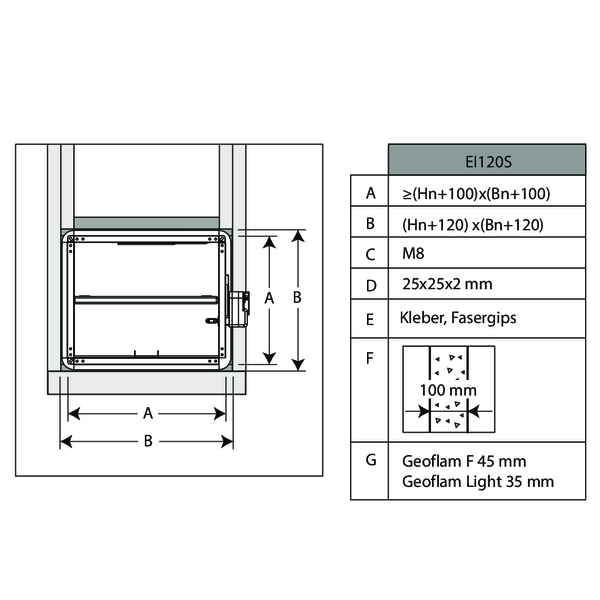

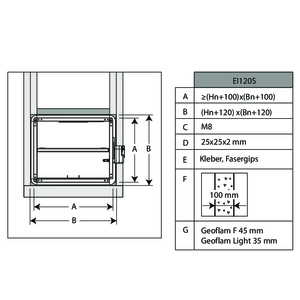

In der Wand wird eine Öffnung mit den Maximalabmessungen „A“ hergestellt.
4

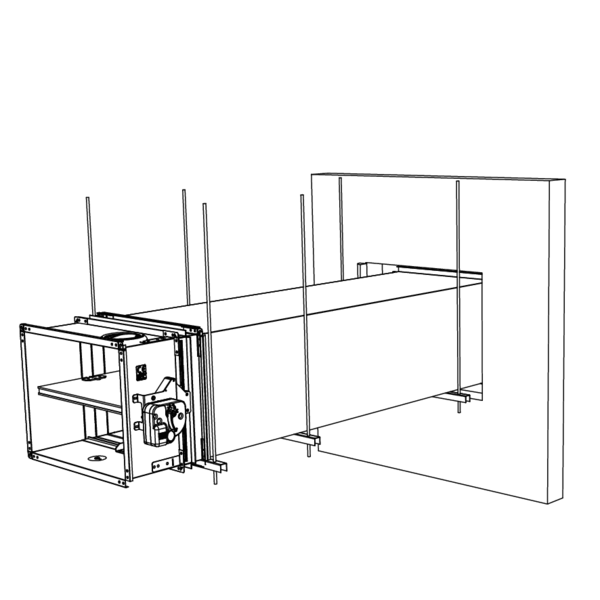

Die Brandschutzklappe wird von der Wand entfernt am Ende des Blechkanals montiert. Der Kanal wird alle 1000 mm abgestützt.
Die Abhängungen bestehen aus den Gewindestangen „C“ und den U-förmigen Stahlprofilen „D“. Ein Maximalabstand von 25 mm wird zwischen den Gewindestangen und den senkrechten Wänden der Steinwolleummantelung „B“ gelassen.
5

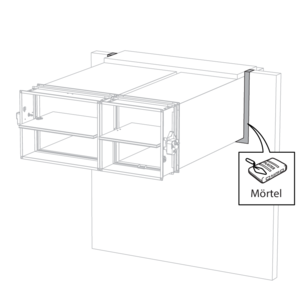

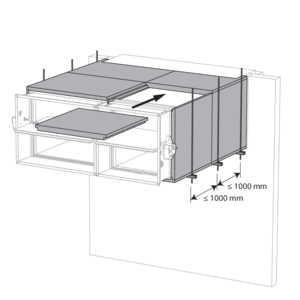

Die Öffnung um den Kanal wird mit normalem Mörtel dicht verschlossen. Der Kanal wird mit 45 mm dicken GEOFLAM-F-Platten oder 35 mm dicken GEOFLAM Light-Platten "G" bekleidet.
Die Platten haften dank Kleber und Fasergips „E“ aneinander. Das Gehäuse der Brandschutzklappe wird ebenfalls über eine Länge von 120 mm bedeckt.
6
Die GEOFLAM-F-Platten hören in einem Abstand von 15 mm zur Wand auf. Die Lücke wird mit Fasergips ausgefüllt.
Dieselbe Füllung wird für die Abdichtung der Verbindung zwischen den GEOFLAM-F-Platten und dem Gehäuse der Brandschutzklappe aufgetragen.
7
Die Gewindestangen werden mit U-förmigen Platten aus GEOFLAM (Ø 90 mm) bekleidet und mit Kleber sowie Fasergips befestigt.
Die Profile werden mit U-förmigen Schalen GEOFLAM 100 x 60 mm abgedeckt, die an der Unterseite des Schachts mit GEOCOL (GEOSTAFF)-Zementputz befestigt werden.
9
Die Brandschutzklappen können in minimalem Abstand (≥ 25/50 mm) zu einem Bauteil und auch zu einer anderen Brandschutzklappe (≥ 50 mm) installiert werden.
11
Verwenden Sie Steinwolle-Dämmplatten (≥ 150 kg/m³) mit einer Tiefe von 400 mm (150 mm auf der Mechanismusseite der Wand), um die Öffnung seitlich mit minimalen Abständen abzudichten.

Position der thermoelektrischen Sicherung (Federrücklauf-Klappenantrieb BFLT)

1

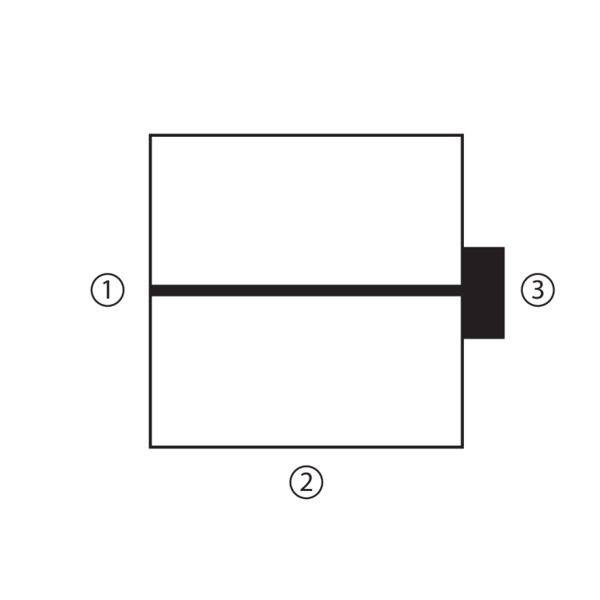

Position der thermoelektrischen Sicherung am Gehäuse der Brandschutzklappe: 1. auf der dem Mechanismus gegenüberliegenden Seite, wenn H < 250 mm und B < 250 mm; 2. unten, wenn H < 250 mm und B ≥ 250 mm; 3. auf der Seite des Mechanismus, wenn H ≥ 250 mm.

Allgemeine Bemerkungen

  • Die Klappe muss entsprechend dem Klassifizierungsbericht und der Installationsanweisung installiert werden
  • Achsausrichtung: siehe Leistungserklärung.
  • Vermeiden Sie ein Versperren der angrenzenden Kanäle.
  • Produktmontage: Immer mit geschlossenem Klappenblatt.

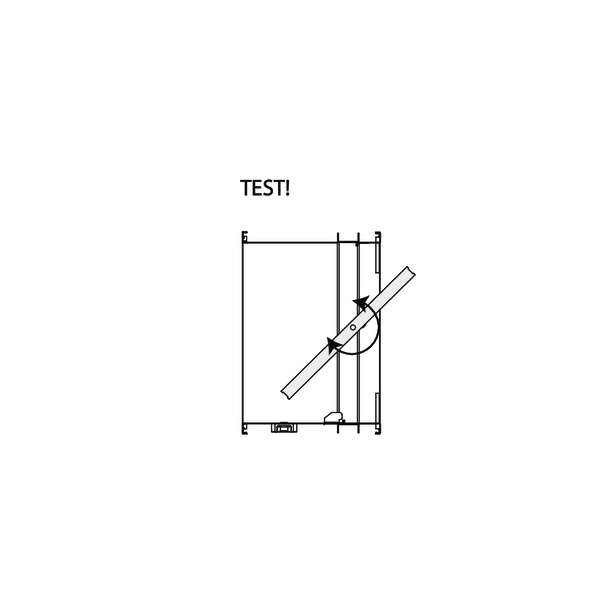

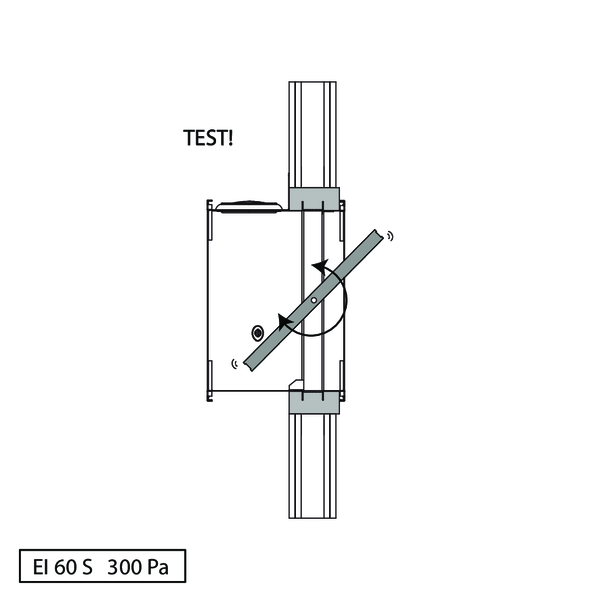

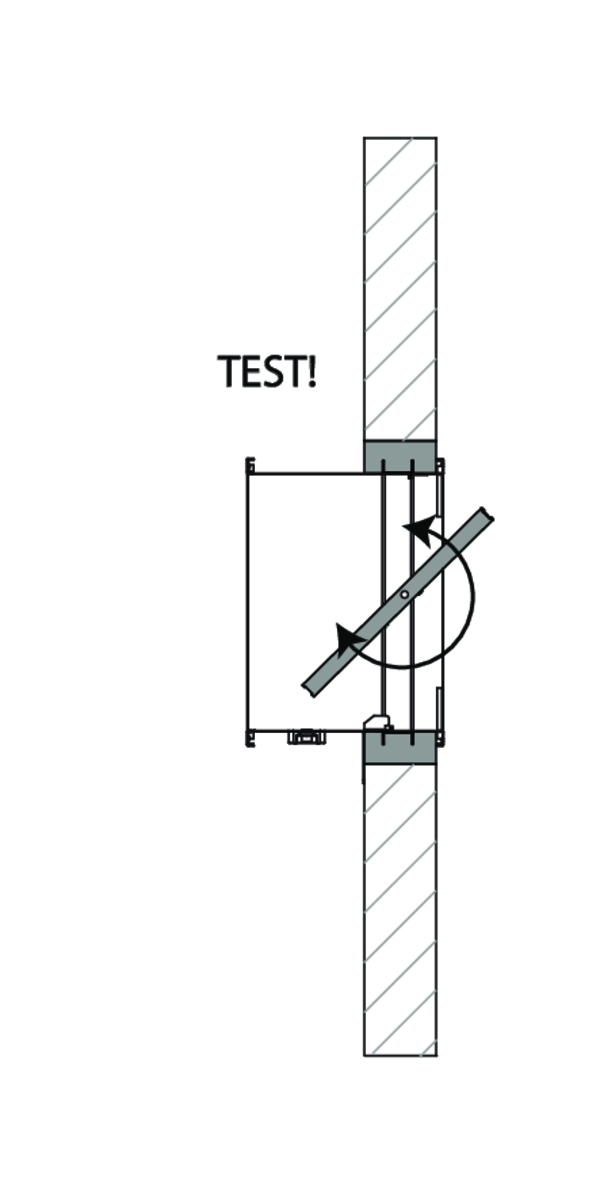

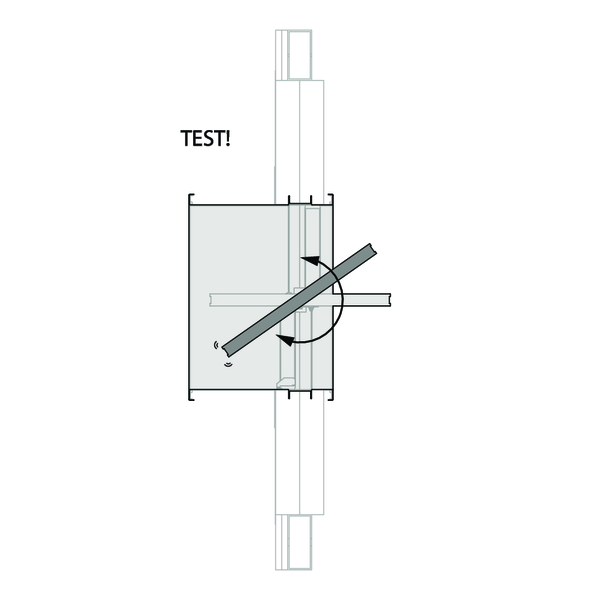

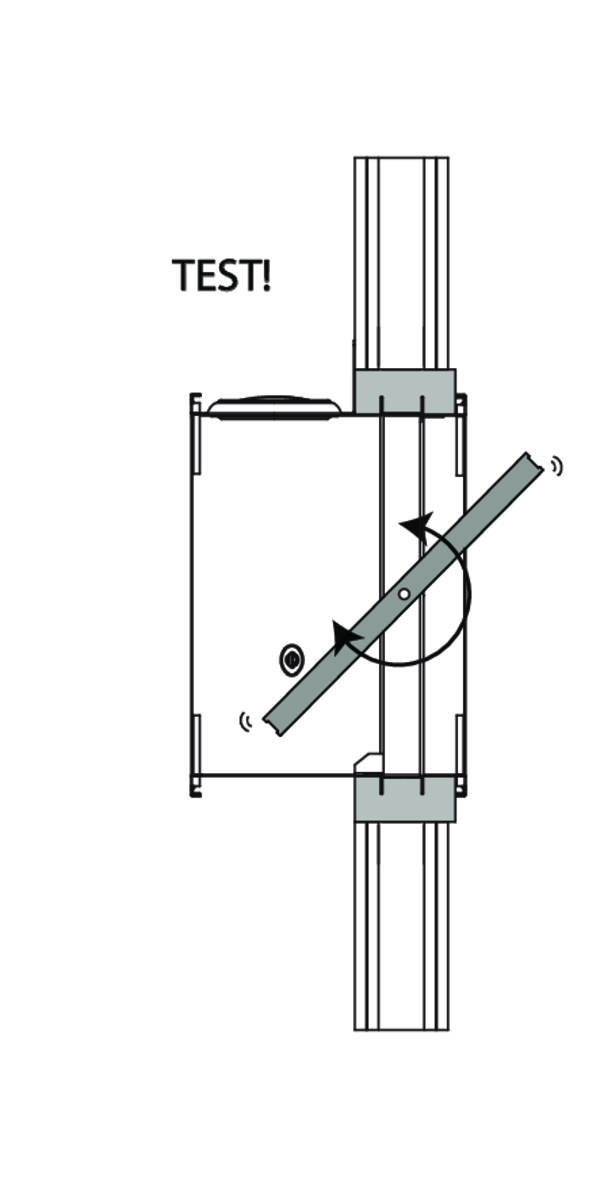

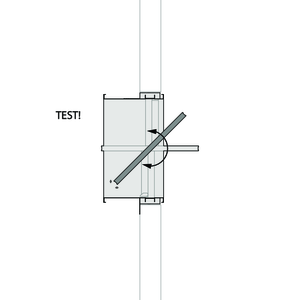

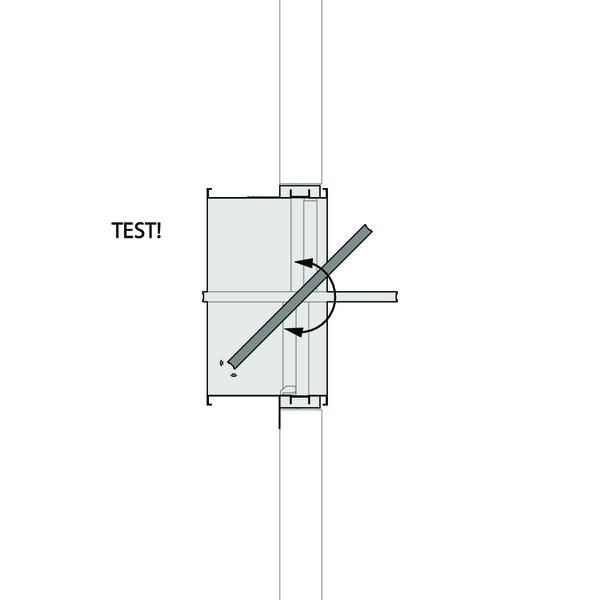

  • Prüfen Sie, ob sich das Klappenblatt frei bewegen kann.
  • Bitte halten Sie Sicherheitsabstände zu anderen Bauelementen ein. Außerdem muss der Betriebsmechanismus zugänglich bleiben: lassen Sie einen Freiraum von 200 mm um das Gehäuse herum.
  • Die Luftdichtheitsklasse wird beibehalten, wenn die Brandschutzklappe entsprechend der Installationsanweisung installiert wird.
  • Die Brandschutzklappen von Rf-t werden in standardisierten Konstruktionen (massive Wand / massive Decke sowie Leichtbauwand) nach EN 1366-2, geprüft. Die erzielten Ergebnisse gelten auch für ähnliche Konstruktionen mit gleicher oder höherer Feuerwiderstandsdauer, Dicke und Rohdichte.
  • Überschreitet die Wanddicke die in unserer Einbauanleitung angegebene Mindestdicke, gelten folgende Bedingungen für die Abdichtungstiefe: - Bei Leichtbauwänden und Wänden aus Sandwichelementen muss die Abdichtung immer über die gesamte Tiefe der Wand erfolgen. - Bei Massivwänden, Massivdecken und Gipsblockwänden genügt die in unserer Einbauanleitung angegebene Mindestabdichtungstiefe (oft gleich der Mindestwandstärke). Bringen Sie die Dichtung in Höhe des Klappenblattes (ab Wandbegrenzungsangabe) an.
  • Beim Einbau einer Brandschutzklappe in eine flexible Metallständerwand sind bei einigen Einbauverfahren aus brandschutztechnischer Sicht keine Verstärkungsprofile um die Wandöffnung herum erforderlich (siehe unten). Beachten Sie beim Bau dieser Art von Wänden immer die allgemeinen Anweisungen des Herstellers dieser Wandsysteme.
  • Die Brandschutzklappe muss für die Überprüfung und Wartung zugänglich sein.
  • Führen Sie mindestens 2 Mal im Jahr eine Sichtprüfung durch.
