MARKAGE FD - Mechanismen
BFL(T) - Fernbedienbarer Federrücklaufantrieb
Der Federrücklaufantrieb BFL(T) ist speziell für die Fernbetätigung von Brandschutzklappen konzipiert. Die Variante BFL(T) ist für Brandschutzklappen mit kleineren Abmessungen vorgesehen (CR60, CR120, CR2 mit ø ≤ 400 mm, CRS60 mit ø ≤ 315 mm, CU2 / CU2-15 / CU4 mit B+H ≤ 1200 mm oder für CU-LT und CU-LT-1s). Für Markage FD mit H = 200 mm oder H = 2200 mm (in Kombination mit BFT-Motor).
- Verriegelungstaste
- Stecker (ST)
- Zugang für manuelle Rückstellung
- Thermoelektrische Auslöseeinrichtung (T)
Varianten
-
BFLT24
Federrücklaufantrieb BFL 24 V mit thermoelektrischer Sicherung (T) -
BFLT24-ST
Federrücklaufantrieb BFL 24 V mit thermoelektrischer Sicherung (T) und Stecker (ST) -
BFLT230
Federrücklaufantrieb BFL 230 V mit thermoelektrischer Sicherung (T)
Optionen - Endschalter
-
SN2 BFL/BFN
Bipolarer Start- und Endkontakt
Entriegelung
-
Manuelles Entriegeln
Stellen Sie die Verriegelungstaste auf „Entriegeln“. (Für die BFLT-Modelle: Die Brandschutzklappe kann alternativ entriegelt werden, indem die Taste „Test“ an der thermoelektrischen Sicherung gedrückt wird.) -
Automatische Entriegelung
Die thermoelektrische Sicherung reagiert, sobald die Temperatur 72°C erreicht (BFLT-Modelle). -
Fernentriegelung
Durch Unterbrechung der Stromversorgung.
Spannen
-
Manuelles Spannen
Drehen Sie den mitgelieferten Griff gegen den Uhrzeigersinn. Um den Motor zu blockieren, stellen Sie die Verriegelungstaste auf „Verriegeln“. -
Spannen mittels Motor
Schalten Sie die Stromversorgung mindestens 10 Sekunden aus. Versorgen Sie den Stellantrieb mindestens 75 Sekunden mit Strom. (Beachten Sie die vorgeschriebene Spannung.) Die Rücksetzung stoppt automatisch, wenn der Endkontakt erreicht wird (Klappe offen) - es dauert ca. 60 Sekunden, die Klappe zurückzusetzen - oder wenn die Stromversorgung unterbrochen wird.

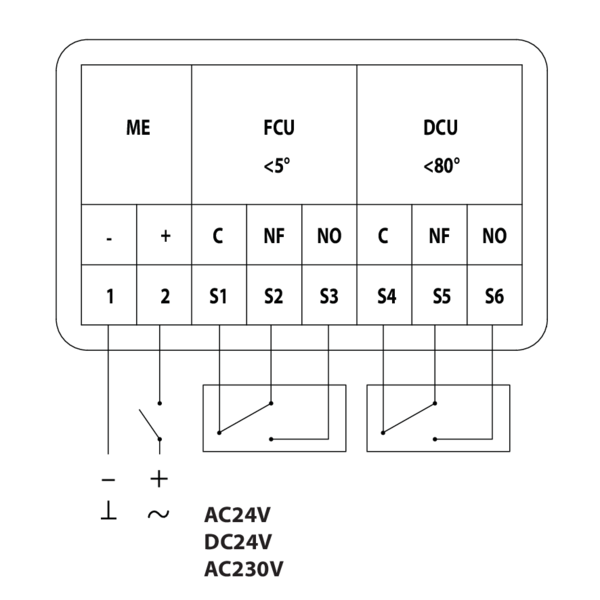

_electrical wiring.png)
BFN(T) - Fernbedienbarer Federrücklaufantrieb
Der Federrücklaufantrieb BFN(T) ist speziell für die Fernbetätigung von Brandschutzklappen konzipiert. Die BFN(T)-Variante ist für Brandschutzklappen mit großen Abmessungen vorgesehen (CRE60, CR2 mit ø > 400 mm, CRS60 mit ø > 315 mm oder CU2, CU2-15, CU4 mit B+H > 1200 mm. Für Markage FD mit H von 400 und 600 mm oder mit H = 1200 mm (2 Stück) und mit H = 2400 mm (in Kombination mit BFT-Motor).
- Verriegelungstaste
- Stecker (ST)
- Zugang für manuelle Rückstellung
- Thermoelektrische Auslöseeinrichtung (T)
Varianten
-
BFNT24
Federrücklaufantrieb BFN 24 V mit thermoelektrischer Sicherung (T) -
BFNT24-ST
Federrücklaufantrieb BFN 24 V mit thermoelektrischer Sicherung (T) und Stecker (ST) -
BFNT230
Federrücklaufantrieb BFN 230 V mit thermoelektrischer Sicherung (T)
Optionen - Endschalter
-
SN2 BFL/BFN
Bipolarer Start- und Endkontakt
Entriegelung
-
Manuelles Entriegeln
Stellen Sie die Verriegelungstaste auf „Entriegeln“. (Für die BFNT-Modelle: Die Brandschutzklappe kann alternativ entriegelt werden, indem die Taste „Test“ an der thermoelektrischen Sicherung gedrückt wird.) -
Automatische Entriegelung
Die thermoelektrische Sicherung reagiert, sobald die Temperatur 72°C erreicht (BFNT-Modelle). -
Fernentriegelung
Durch Unterbrechung der Stromversorgung.
Spannen
-
Manuelles Spannen
Drehen Sie den mitgelieferten Griff gegen den Uhrzeigersinn. Um den Motor zu blockieren, stellen Sie die Verriegelungstaste auf „Verriegeln“. -
Spannen mittels Motor
Schalten Sie die Stromversorgung mindestens 10 Sekunden aus. Versorgen Sie den Stellantrieb mindestens 75 Sekunden mit Strom. (Beachten Sie die vorgeschriebene Spannung.) Die Rücksetzung stoppt automatisch, wenn der Endkontakt erreicht wird (Klappe offen) - es dauert ca. 60 Sekunden, die Klappe zurückzusetzen - oder wenn die Stromversorgung unterbrochen wird.

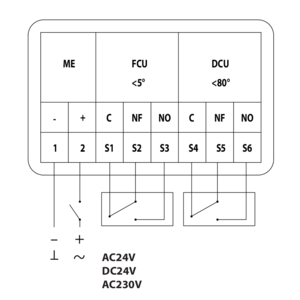

_electrical wiring.png)
BF(T) - Ferngesteuerter Federrücklauf-Motor
Der Federrücklaufantrieb B(L)F(T) ist speziell für die Fernbetätigung von Brandschutzklappen konzipiert. Die Variante BF(T) ist für Brandschutzklappen mit großen Abmessungen (ø > 400 mm oder B+H > 1200 mm) vorgesehen. Für Markage FD mit H ≥ 800 mm und H ≤ 1600 mm (1 Stück) oder bei H ≥ 1800 mm (2 Stück).

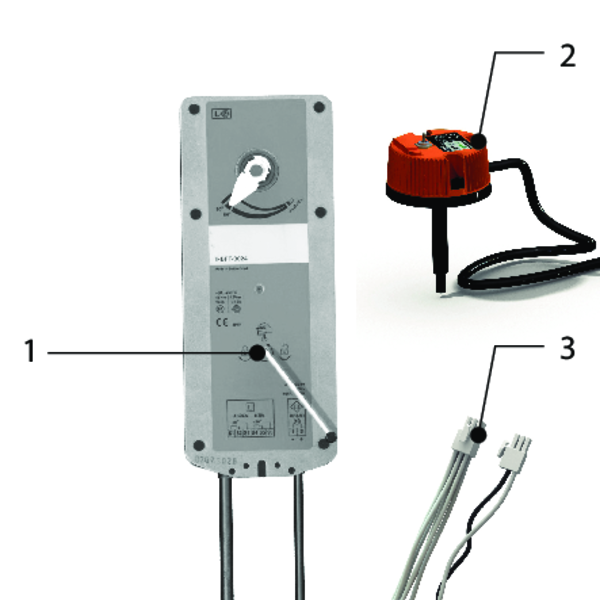

- Zugang für manuelle Rückstellung
- Thermoelektrische Auslöseeinrichtung (T)
- Stecker (ST)
Varianten
-
BFT24
Federrücklaufmotor BF 24 V mit thermoelektrischer Sicherung (T) -
BFT230
Federrücklaufmotor BF 230 V mit thermoelektrischer Sicherung (T) -
BFT24-ST
Federrücklaufmotor BF 24 V mit thermoelektrischer Sicherung (T) und Steckverbinder (ST)
Entriegelung
-
Manuelles Entriegeln
Verwenden Sie den beiliegenden Griff und drehen Sie ¼ gegen den Uhrzeigersinn. -
Automatische Entriegelung
Sobald die Temperatur 72°C übersteigt (Typ BFT). -
Fernentriegelung
Durch Unterbrechung der Stromversorgung.
Spannen
-
Manuelles Spannen
Verwenden Sie den beiliegenden Griff und drehen Sie ihn gegen den Uhrzeigersinn. Um den Motor zu blockieren, drehen Sie eine Vierteldrehung zurück. -
Spannen mittels Motor
Schalten Sie die Stromzufuhr für mindestens 10 Sekunden aus. Versorgen Sie den Stellantrieb (beachten Sie die vorgeschriebene Spannung) für mindestens 120 Sekunden. Die Rückstellung stoppt automatisch
- wenn das Ende des Bereichs erreicht ist (Klappe offen). Die Rückstellung der Klappe dauert etwa 75 Sekunden.
- oder wenn die Stromzufuhr unterbrochen wird.
F(T)_electrical wiring.png)
