MARKAGE FD - Mécanismes
BFL(T) - Servomoteur à ressort de rappel pour commande à distance
Le servomoteur à ressort de rappel BFL(T) est spécialement conçu pour commander à distance les clapets coupe-feu. La variante BFL(T) est destinée aux clapets coupe-feu de plus petites dimensions (CR60, CR120, CR2 avec ø ≤ 400 mm, CRS60 avec ø ≤ 315 mm, CU2 / CU2-15 / CU4 avec B+H ≤ 1200 mm ou pour CU-LT et CU-LT-1s). Pour Markage FD avec H = 200 mm ou H = 2200 mm (en combinaison avec le moteur BFT).
- Bouton de verrouillage
- Connecteur (ST)
- Accès pour réarmement manuel
- Unité de déclenchement thermoélectrique (T)
Variantes
-
BFLT24
Servomoteur à ressort de rappel BFL 24 V avec fusible thermique (T) -
BFLT24-ST
Servomoteur à ressort de rappel BFL 24 V avec fusible thermique (T) et connecteur (ST) -
BFLT230
Servomoteur à ressort de rappel BFL 230 V avec fusible thermique (T)
Options - Contact
-
SN2 BFL/BFN
Contact de position bipolaire fin et début de course
Déclenchement
-
déclenchement manuel
placez le bouton de verrouillage sur la position “unlock”. (Pour les types BFLT : le déclenchement manuel peut également se faire en poussant le bouton “test” de la sonde thermique). -
déclenchement autocommandé
par la réaction du fusible thermique si la température dans la gaine dépasse 72°C (type BFLT). -
déclenchement télécommandé
par l'interruption de l'alimentation électrique.
Réarmement
-
réarmement manuel
tournez la manivelle fournie dans le sens antihoraire. Pour bloquer le moteur, placez le bouton de verrouillage sur la position “lock”. -
réarmement motorisé
coupez l'alimentation électrique pendant au moins 10 sec. Alimentez le moteur (respectez la tension indiquée) pendant 75 secondes au moins. La rotation du moteur s'arrête automatiquement à la fin de course (lame ouverte) - le réarmement du clapet dure environ 60 secondes - ou quand l'alimentation électrique est interrompue.
_electrical wiring.png)
BFN(T) - Servomoteur à ressort de rappel pour commande à distance
Le servomoteur à ressort de rappel BFN(T) est spécialement conçu pour commander à distance les clapets coupe-feu. La variante BFN(T) est destinée aux clapets coupe-feu de grandes dimensions (CRE60, CR2 avec ø > 400 mm, CRS60 avec ø > 315 mm ou CU2, CU2-15, CU4 avec B+H > 1200 mm. Pour Markage FD avec H de 400 et 600 mm ou avec H = 1200 mm (2 pcs) et avec H = 2400 mm (en combinaison avec le moteur BFT).
- Bouton de verrouillage
- Connecteur (ST)
- Accès pour réarmement manuel
- Unité de déclenchement thermoélectrique (T)
Variantes
-
BFNT24
Servomoteur à ressort de rappel BFN 24 V avec fusible thermique (T) -
BFNT24-ST
Servomoteur à ressort de rappel BFN 24 V avec fusible thermique (T) et connecteur (ST) -
BFNT230
Servomoteur à ressort de rappel BFN 230 V avec fusible thermique (T)
Options - Contact
-
SN2 BFL/BFN
Contact de position bipolaire fin et début de course
Déclenchement
-
déclenchement manuel
placez le bouton de verrouillage sur la position “unlock”. (Pour les types BFNT : le déclenchement manuel peut également se faire en poussant le bouton “test” de la sonde thermique). -
déclenchement autocommandé
par la réaction du fusible thermique si la température dans la gaine dépasse 72°C (type BFNT). -
déclenchement télécommandé
par l'interruption de l'alimentation électrique.
Réarmement
-
réarmement manuel
tournez la manivelle fournie dans le sens antihoraire. Pour bloquer le moteur, placez le bouton de verrouillage sur la position “lock”. -
réarmement motorisé
coupez l'alimentation électrique pendant au moins 10 sec. Alimentez le moteur (respectez la tension indiquée) pendant 75 secondes au moins. La rotation du moteur s'arrête automatiquement à la fin de course (lame ouverte) - le réarmement du clapet dure environ 60 secondes - ou quand l'alimentation électrique est interrompue.
_electrical wiring.png)
BF(T) - Servomoteur à ressort de rappel pour commande à distance
Le servomoteur à ressort de rappel B(L)F(T) est spécialement conçu pour commander à distance les clapets coupe-feu. La variante BF(T) est destinée aux clapets de grandes dimensions (ø > 400 mm ou L+H > 1200 mm). Pour Markage FD avec H ≥ 800 mm et H ≤ 1600 mm (1 pièce) ou avec H ≥ 1800 mm (2 pièces).

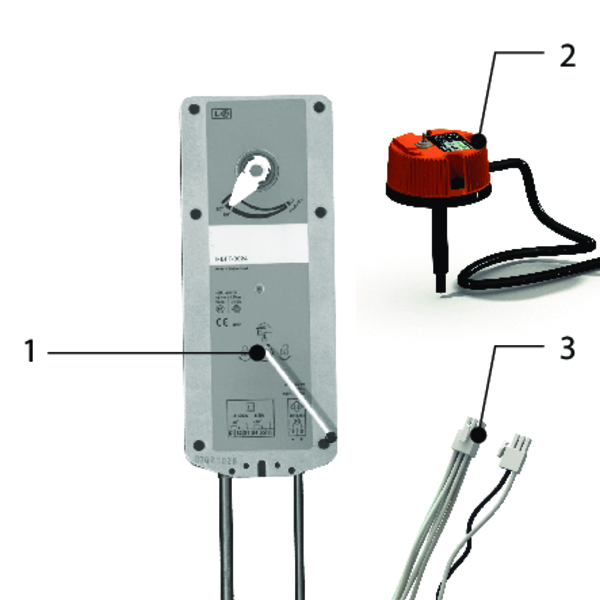

- Accès pour réarmement manuel
- Unité de déclenchement thermoélectrique (T)
- Connecteur (ST)
Variantes
-
BFT24
Servomoteur à ressort de rappel BF 24 V avec fusible thermique (T) -
BFT230
Servomoteur à ressort de rappel BF 230 V avec fusible thermique (T) -
BFT24-ST
Servomoteur à ressort de rappel BF 24 V avec fusible thermique (T) et connecteur (ST)
Déclenchement
-
déclenchement manuel
Utilisez la manivelle fournie et tournez d’un quart de tour dans le sens antihoraire. -
déclenchement autocommandé
Par la réaction du fusible thermique si la température dans la gaine dépasse 72°C (type BFT). -
déclenchement télécommandé
Par l'interruption de l'alimentation électrique.
Réarmement
-
réarmement manuel
Utilisez la manivelle fournie et tournez dans le sens antihoraire. Pour bloquer le moteur, tournez d'un quart de tour. -
réarmement motorisé
Coupez l'alimentation électrique pendant au moins 10 sec. Alimentez le moteur (respectez la tension indiquée) pendant 120sec. La rotation du moteur s'arrête automatiquement :
- à la fin de course (lame ouverte), le réarmement du clapet dure environ 75 sec.
- quand l'alimentation électrique est interrompue.

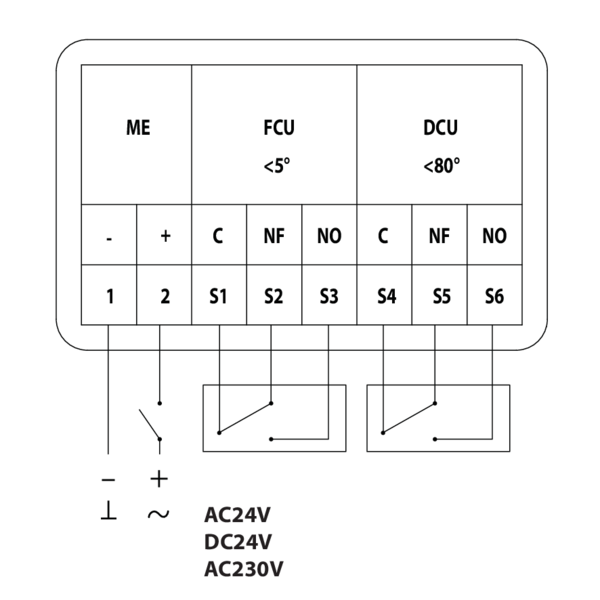

F(T)_electrical wiring.png)
