MARKAGE FD - Mechanismen

BFL(T) - Op afstand bediende veerteruggangmotor

De veerteruggangmotor BFL(T) is speciaal ontworpen om brandkleppen vanop afstand te bedienen. De BFL(T) variante is bestemd voor brandkleppen met kleinere afmetingen (CR60, CR120, CR2 met ø ≤ 400 mm, CRS60 met ø ≤ 315 mm, CU2 / CU2-15 / CU4 met B+H ≤ 1200 mm of voor CU-LT en CU-LT-1s). Voor Markage FD met H = 200 mm of H = 2200 mm (in combinatie met BFT-motor).
  1. Vergrendelknop
  2. Stekkeraansluiting (ST)
  3. Toegang voor manuele herwapening
  4. Thermo-elektrische zekering (T)

Varianten

  • BFLT24
    Veerteruggangmotor BFL 24 V met thermische zekering (T)
  • BFLT24-ST
    Veerteruggangmotor BFL 24 V met thermische zekering (T) en stekkeraansluiting (ST)
  • BFLT230
    Veerteruggangmotor BFL 230 V met thermische zekering (T)

Opties - Schakelaar

  • SN2 BFL/BFN
    Bipolaire eindeloop- en beginloopschakelaar

Ontgrendeling

  • manuele ontgrendeling
    zet de vergrendelknop in “unlock” positie. (Indien type BFLT: de ontgrendeling kan ook gebeuren door op de knop “test” van de sonde te drukken).
  • automatische ontgrendeling
    zodra de reactietemperatuur (72°C) van de thermische zekering bereikt is (type BFLT).
  • afstandgestuurde ontgrendeling
    door het onderbreken van de voedingsspanning.

Herwapening

  • manuele herwapening
    meegeleverde hendel linksom draaien. Om de motor te blokkeren de vergrendelknop naar links schuiven en de hendel loslaten.
  • gemotoriseerde herwapening
    schakel de voedingsspanning minstens 10 sec. uit. Voed de servomotor (respecteer de aangegeven spanning) min. 75 sec. De beweging van de motor stopt automatisch bij het bereiken van de eindeloop (klep open) - het duurt ongeveer 60 sec. om de klep te wapenen - of bij het onderbreken van de voeding.

Documenten Scroll naar rechts/beneden om de volledige tabel te zien

Bestand Type Formaat Datum
Technische productfiche KIT SN2Technische productfiche KITpdf [685.26 kB]22/12/2010
Technische productfiche KIT BFLTTechnische productfiche KITpdf [8,518.89 kB]22/09/2023

BFN(T) - Op afstand bediende veerteruggangmotor

De veerteruggangmotor BFN(T) is speciaal ontworpen om brandkleppen vanop afstand te bedienen. De BFN(T) variante is bestemd voor brandkleppen met grote afmetingen (CRE60, CR2 met ø > 400 mm, CRS60 met ø > 315 mm of CU2, CU2-15, CU4 met B+H > 1200 mm. Voor Markage FD met H van 400 en 600 mm of bij H = 1200 mm (2 stuks) en bij H = 2400 mm (in combinatie met BFT-motor).
  1. Vergrendelknop
  2. Stekkeraansluiting (ST)
  3. Toegang voor manuele herwapening
  4. Thermo-elektrische zekering (T)

Varianten

  • BFNT24
    Veerteruggangmotor BFN 24 V met thermische zekering (T)
  • BFNT24-ST
    Veerteruggangmotor BFN 24 V met thermische zekering (T) en stekkeraansluiting (ST)
  • BFNT230
    Veerteruggangmotor BFN 230 V met thermische zekering (T)

Opties - Schakelaar

  • SN2 BFL/BFN
    Bipolaire eindeloop- en beginloopschakelaar

Ontgrendeling

  • manuele ontgrendeling
    zet de vergrendelknop in “unlock” positie. (Indien type BFNT: de ontgrendeling kan ook gebeuren door op de knop “test” van de sonde te drukken).
  • automatische ontgrendeling
    zodra de reactietemperatuur (72°C) van de thermische zekering bereikt is (type BFNT).
  • afstandgestuurde ontgrendeling
    door het onderbreken van de voedingsspanning.

Herwapening

  • manuele herwapening
    meegeleverde hendel linksom draaien. Om de motor te blokkeren de vergrendelknop naar links schuiven en de hendel loslaten.
  • gemotoriseerde herwapening
    schakel de voedingsspanning minstens 10 sec. uit. Voed de servomotor (respecteer de aangegeven spanning) min. 75 sec. De beweging van de motor stopt automatisch bij het bereiken van de eindeloop (klep open) - het duurt ongeveer 60 sec. om de klep te wapenen - of bij het onderbreken van de voeding.

Documenten Scroll naar rechts/beneden om de volledige tabel te zien

Bestand Type Formaat Datum
Technische productfiche KIT SN2Technische productfiche KITpdf [685.26 kB]22/12/2010
Technische productfiche KIT BFNTTechnische productfiche KITpdf [8,812.72 kB]22/09/2023

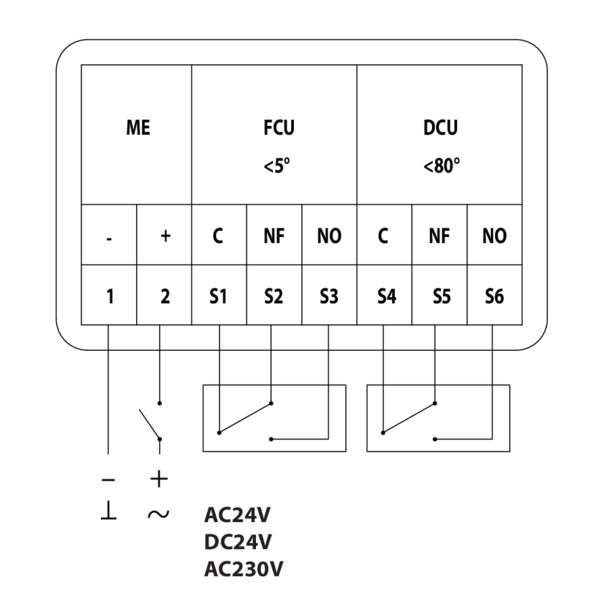

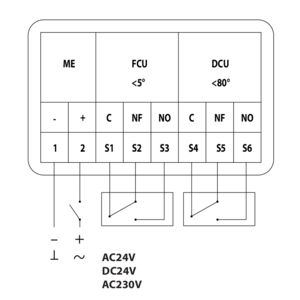

BF(T) - Op afstand bediende veerteruggangmotor

De veerteruggangmotor B(L)F(T) is speciaal ontworpen om brandkleppen vanop afstand te bedienen. De BF(T) variante is bestemd voor brandkleppen met grote afmetingen (ø > 400 mm of B+H > 1200 mm). Voor Markage FD met H ≥ 800 mm en H ≤ 1600 mm (1 stuk) of bij H ≥ 1800 mm (2 stuks).

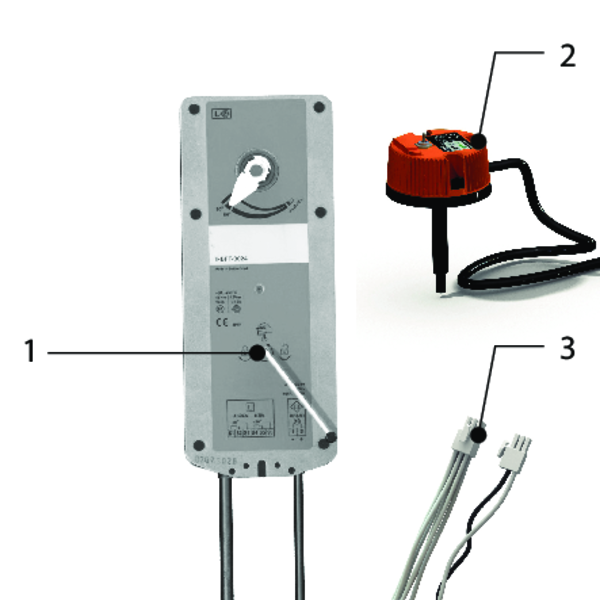

  1. Toegang voor manuele herwapening
  2. Thermo-elektrische zekering (T)
  3. Stekkeraansluiting (ST)

Varianten

  • BFT24
    Veerteruggangmotor BF 24 V met thermische zekering (T)
  • BFT230
    Veerteruggangmotor BF 230 V met thermische zekering (T)
  • BFT24-ST
    Veerteruggangmotor BF 24 V met thermische zekering (T) en stekkeraansluiting (ST)

Ontgrendeling

  • manuele ontgrendeling
    De meegeleverde sleutel gebruiken en kwarttoer draaien in tegenwijzerzin.
  • automatische ontgrendeling
    Zodra de reactietemperatuur (72°C) van de thermische zekering bereikt is (Type BFT).
  • afstandgestuurde ontgrendeling
    Door het onderbreken van de voedingsspanning.

Herwapening

  • manuele herwapening
    Meegeleverde hendel in tegenwijzerzin draaien. Om de motor te blokkeren een kwarttoer terugdraaien.
  • gemotoriseerde herwapening
    Schakel de voedingsspanning minstens 10 sec. uit. Voed de servomotor (respecteer de aangegeven spanning) min. 120 sec. De beweging van de motor stopt automatisch:
    - bij het bereiken van de eindeloop (klep open), het duurt ongeveer 75 sec. om de klep te wapenen.
    - bij het onderbreken van de voeding.

Documenten Scroll naar rechts/beneden om de volledige tabel te zien

Bestand Type Formaat Datum
Technische productfiche KIT B(L)F(T)Technische productfiche KITpdf [36,878.14 kB]19/07/2013
Technische productfiche KIT BAETechnische productfiche KITpdf [417.05 kB]17/11/2010
Technische productfiche KIT SN2Technische productfiche KITpdf [685.26 kB]22/12/2010
