GE60-XL - Installation

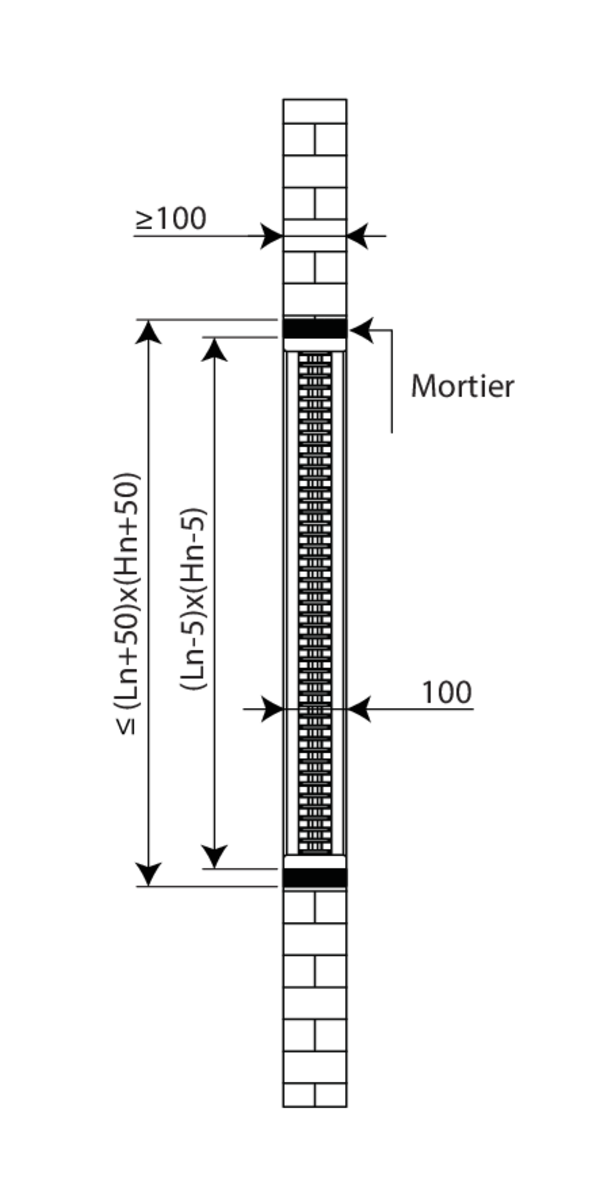

Montage en paroi massive

Le produit a été testé et approuvé en :
  • Béton cellulaire ≥ 100 mm | EI 60 (ve i o) | Mortier | Type de pose : encastré, lamelles horizontales | 200x500 mm / 900x200 mm ≤ GE60-XL ≤ 1200x800 mm
  • Béton cellulaire ≥ 100 mm | EW 60 (ve i o) | Mortier | Type de pose : encastré, lamelles horizontales | 200x500 mm / 900x200 mm ≤ GE60-XL ≤ 1200x800 mm
1

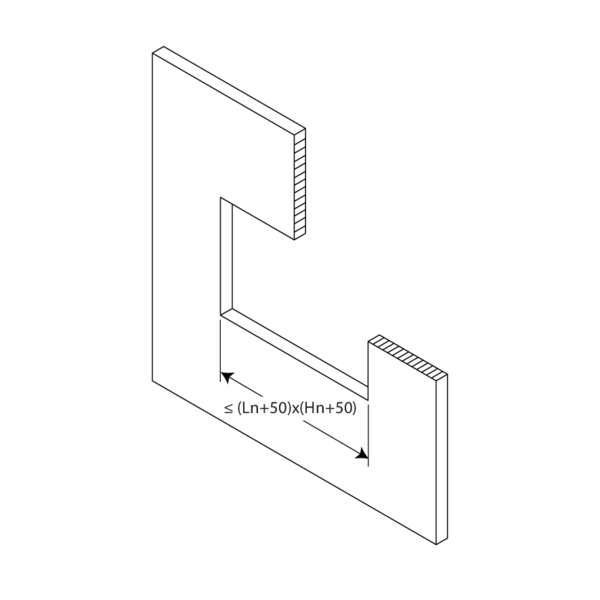

Prévoyez une réservation d' au moins = (Ln+50) x (Hn+50)mm dans la paroi.
2

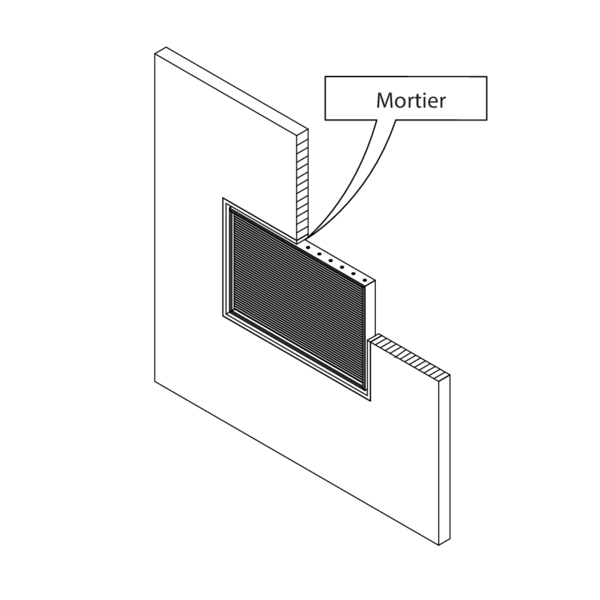

Posez la grille de ventilation dans la paroi.
Le produit doit être installé avec les lamelles en position horizontale.
Remplissez le joint entre la grille et la paroi avec du mortier ordinaire.

Remarques générales

  • L'installation doit être conforme au rapport de classement et à la notice technique.
  • Les grilles coupe-feu Rf-t sont toujours testées dans des châssis de supports standardisés conformément à la EN 1634-1/EN 1364-1/EN 1364-2. Les résultats obtenus sont valables pour tous les châssis de supports similaires qui ont une résistance au feu, une épaisseur et une densité similaire ou supérieure à celles du test.
