KAMOUFLAGE 1V60 - Dimensions

Gamme et dimensions

≥≤
Hn\Ln [mm]300x385700x1075

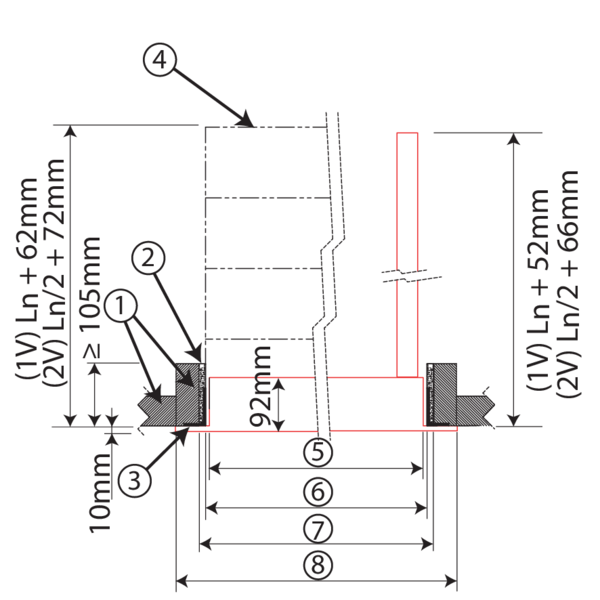

  • 1. Matériau réfractaire (conduit)
  • 2. Calfeutrement si utilisation précadre
  • 3. Précadre EASY-KAP (option)
  • 4. Précadre avec anti-chute EASY-KGC (option)
  • 5. Dimensions nominales du volet Ln x Hn
  • 6. Cotes d'encastrement sans précadre (Ln+10) x (Hn+10)mm
  • 7. Cotes d'encastrement avec précadre (Ln+20) x (Hn+20)mm
  • 8. Dimensions extérieures du volet (Ln+54) x (Hn+54)mm

Poids Faire défiler vers le bas/la droite pour voir tout le tableau

Hn\Ln [mm]300330350380400430450480500530550580600630650680700
385kg7,2-8,0-8,6-9,3-10,0-10,7-11,4-12,1-12,7
415kg7,6-8,4-9,1-9,8-10,5-11,3-12,0-12,7-13,4
430kg-----------------
445kg8,0-8,8-9,5-10,3-11,1-11,8-12,6-13,3-14,1
475kg8,4-9,2-10,0-10,8-11,6-12,4-13,2-14,0-14,8
480kg-----------------
505kg8,7-9,6-10,4-11,3-12,1-12,9-13,8-14,6-15,5
530kg-----------------
535kg9,1-10,0-10,8-11,7-12,6-13,5-14,4-15,3-16,2
565kg9,4-10,4-11,3-12,2-13,1-14,1-15,0-15,9-16,8
580kg-----------------
595kg9,8-10,8-11,7-12,7-13,7-14,6-15,6-16,6-17,5
625kg10,2-11,2-12,2-13,2-14,2-15,2-16,2-17,2-18,2
630kg-----------------
655kg10,5-11,6-12,6-13,7-14,7-15,7-16,8-17,8-18,9
680kg-----------------
685kg10,9-12,0-13,1-14,1-15,2-16,3-17,4-18,5-19,6
715kg11,2-12,4-13,5-14,6-15,7-16,9-18,0-19,1-20,2
730kg-----------------
745kg11,6-12,8-13,9-15,1-16,3-17,4-18,6-19,8-20,9
775kg12,0-13,2-14,4-15,6-16,8-18,0-19,2-20,4-21,6
780kg-----------------
805kg12,3-13,6-14,8-16,1-17,3-18,6-19,8-21,0-22,3
830kg-----------------
835kg12,7-14,0-15,3-16,5-17,8-19,1-20,4-21,7-23,0
865kg13,1-14,4-15,7-17,0-18,4-19,7-21,0-22,3-23,6
880kg-----------------
895kg13,4-14,8-16,1-17,5-18,9-20,2-21,6-23,0-24,3
925kg13,8-15,2-16,6-18,0-19,4-20,8-22,2-23,6-25,0
955kg14,1-15,6-17,0-18,5-19,9-21,4-22,8-24,3-25,7
985kg14,5-16,0-17,5-19,0-20,4-21,9-23,4-24,9-26,4
1015kg14,9-16,4-17,9-19,4-21,0-22,5-24,0-25,5-27,1
1045kg15,2-16,8-18,4-19,9-21,5-23,0-24,6-26,2-27,7
1075kg15,6-17,2-18,8-20,4-22,0-23,6-25,2-26,8-28,4
