OUVRAGE - Mécanismes

OUV MEC - Déclenchement télécommandé par émission (VD) ou rupture (VM) de courant de la bobine.

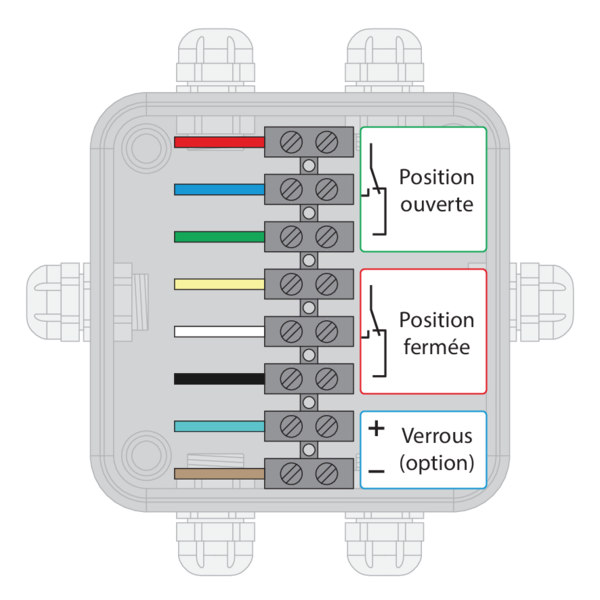

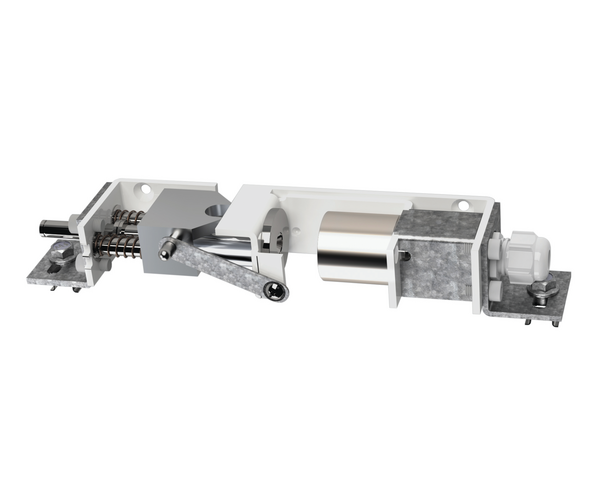

Le mécanisme de déclenchement télécommandé OUV MEC ouvre le panneau de l’ouvrant par commande à distance par émission (VD) ou rupture (VM) de courant de la bobine. Un contact de position début de course et fin de course (FDCU) est inclus par défaut.

Variantes

  • OUV MEC
    Mécanisme de déclenchement télécommandé pour OUVRAGE

Déclenchement

  • déclenchement manuel
    poussez le loquet vers la gauche : le panneau se libère.
  • déclenchement télécommandé
    envoyez un ordre électrique par émission de courant (si option VD 24 ou VD 48) ou réalisez une rupture de courant (si option VM 24 ou VM 48).

Réarmement

  • réarmement manuel
    1 - Réarmer le verrou en repoussant la ventouse vers la droite
    2 - La fermeture est obtenue manuellement à l’aide de la poignée fixée sur le panneau. La gâche du panneau repousse alors la gâche du verrou qui vient verrouiller celui-ci. = Retour à la position d’attente, fermée.
