SCV+60 - Installazione

Premere con attenzione i due ganci di bloccaggio per liberare le pale.

Inserire l'elemento fusibile nel supporto per bloccare le pale.

Sbloccare (chiudere) le pale della serranda premendole una verso l'altra. Liberare con attenzione l'elemento fusibile premendolo lateralmente.

Calcestruzzo aerato ≥ 100 mm | EI 60 (v_e i o) S - (300Pa) | Malta | Tipo di installazione: a incasso all'interno di un canale, 0-360° | SCV+60 Ø 100-200 mm
Calcestruzzo aerato ≥ 150 mm | EI 60 (h_o i o) S - (300Pa) | Malta | Tipo di installazione: a incasso all'interno di un canale, 0-360° | SC(V)+60

Pannello di cartongesso con telaio metallico tipo A (EN 520) ≥ 100 mm | EI 60 (v_e i o) S - (300Pa) | Lana di roccia ≥ 40 kg / m³ + pannelli di copertura | Tipo di installazione: a incasso all'interno di un canale, 0-360° | SC(V)+60

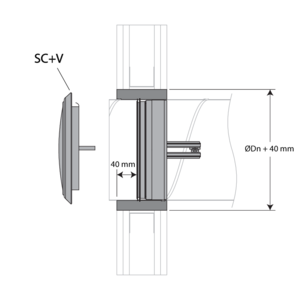

Pannello di cartongesso con telaio metallico tipo A (EN 520) ≥ 100 mm | EI 60 (v_e i o) S - (300Pa) | Gesso | Tipo di installazione: a incasso all'interno di un canale, 0-360° | SC(V)+60

L'installazione deve essere conforme al manuale di installazionee al rapporto di classificazione.
Verificare se la pala può muoversi liberamente.
I risultati ottenuti nelle strutture di supporto standardizzate secondo la norma EN 1366-2 si applicano anche a strutture di supporto simili con resistenza al fuoco, spessore e densità pari o superiore alla struttura di supporto del test. Ulteriori informazioni sulle strutture di supporto standardizzate: https://www.rft.eu/en-eu/page/fire-safety/legal-context/european-regulations/standardised-constructions
La cartuccia della serranda tagliafuoco deve restare accessibile per ispezione e manutenzione.
Rispettare le distanze di sicurezza da altri elementi costruttivi.

Senso di montaggio: montaggio possibile con l'asse in qualsiasi posizione (0-360°)
Direzione del flusso d'aria: discrezionale
Rf-Technologies declina ogni responsabilità in caso di utilizzo e movimentazione del prodotto in modi diversi da quelli descritti nel presente manuale; una tale eventualità determinerà inoltre l'annullamento di qualsiasi garanzia!
