SC60-COSMO - Installatie

Plaatsing specifiek voor SC60-COSMO

1

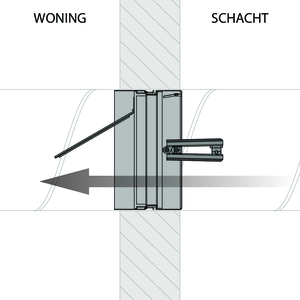

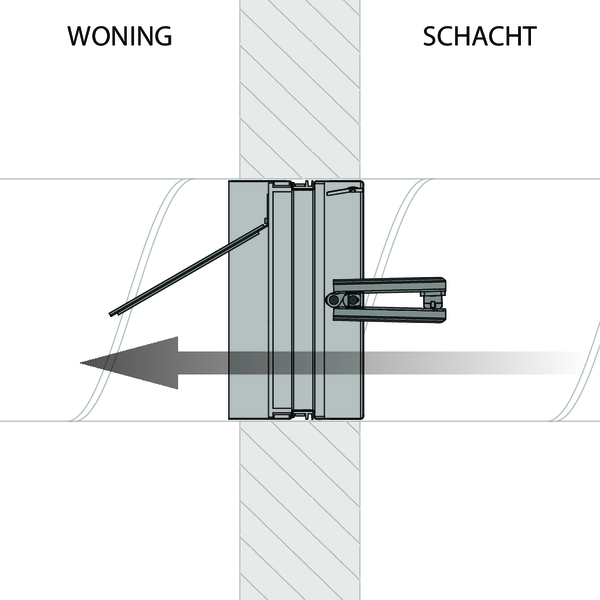

Installatierichting voor toevoer
2

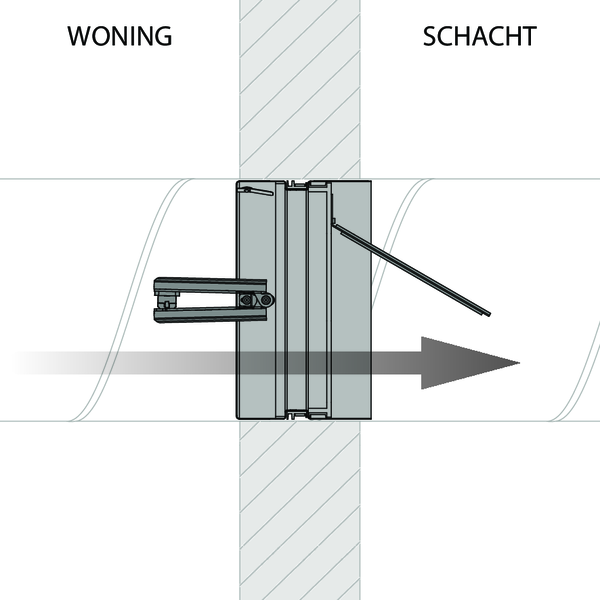

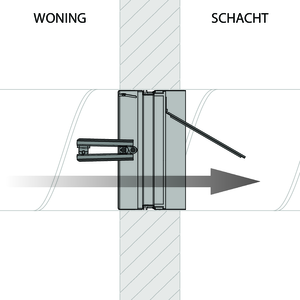

Installatierichting voor afvoer
3

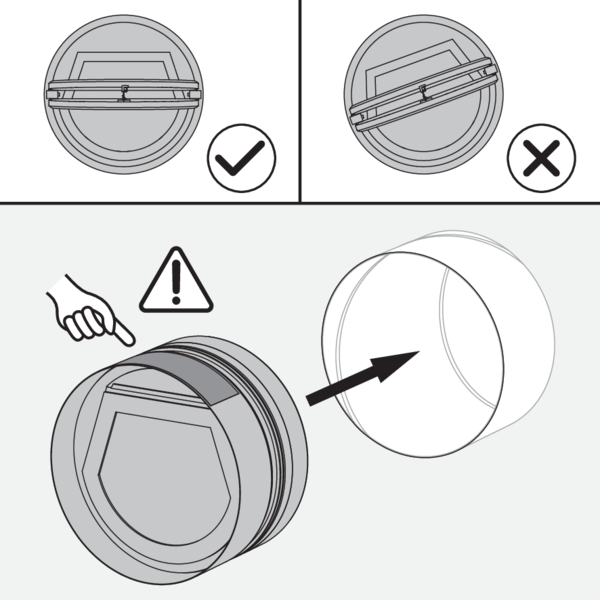

Oriëntatie van het product
4

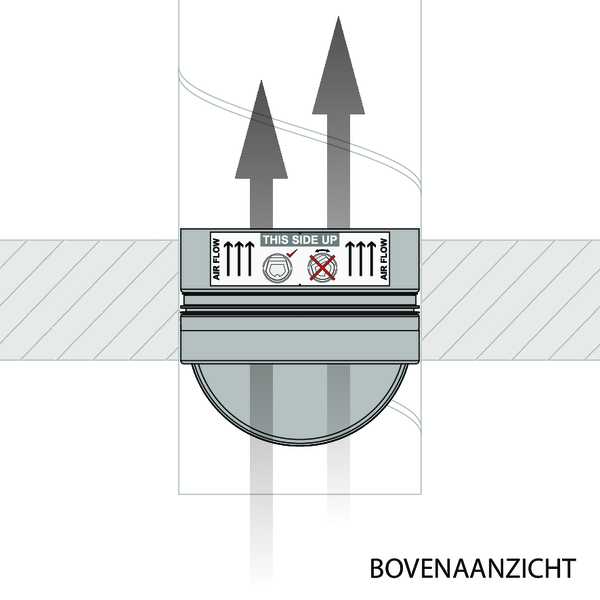

Bovenaanzicht
5

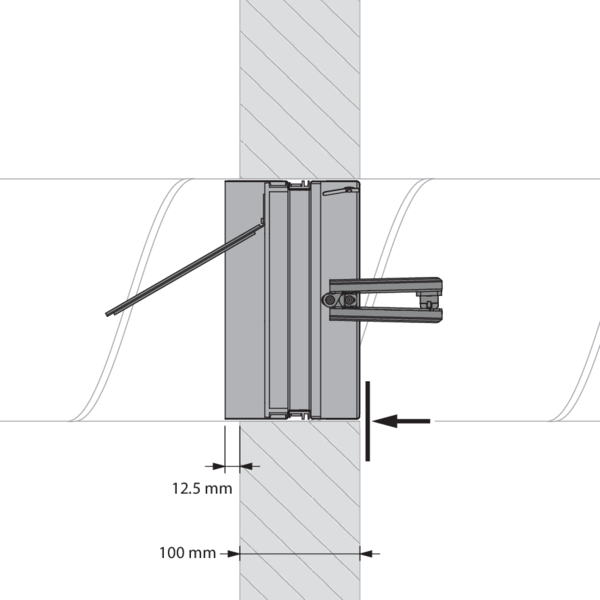

Plaatsing t.o.v. compartimentswand

Bediening: manuele opening

1
2
Ontgrendelen van de klepbladen door de twee blokkeerveren licht in te drukken.
3
Klepbladen vergrendelen door het smeltlood in de houder te klikken.

Bediening: manuele sluiting

1
2
Ontgrendel (sluit) de klepbladen door ze naar elkaar toe te duwen en het smeltlood zacht zijdelings te ontgrendelen.
3

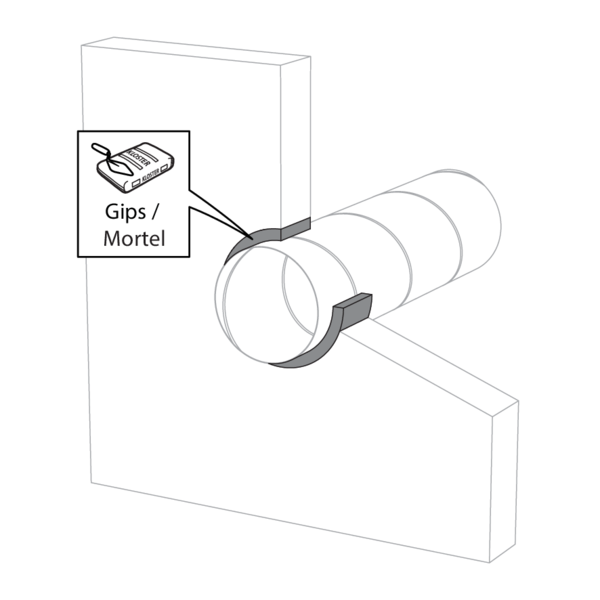

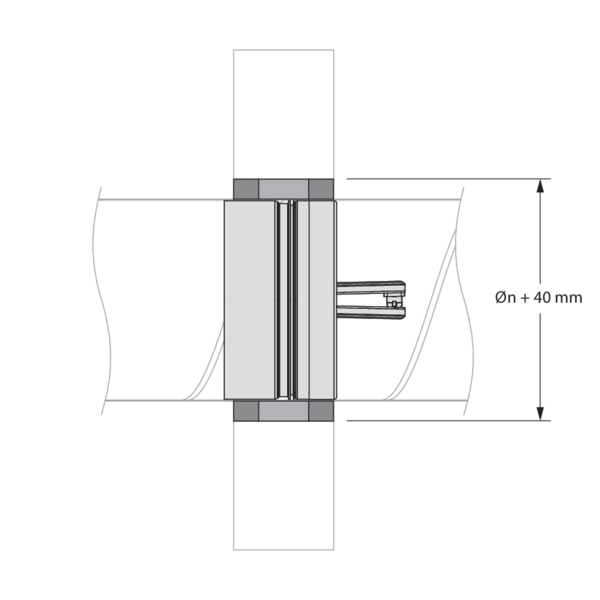

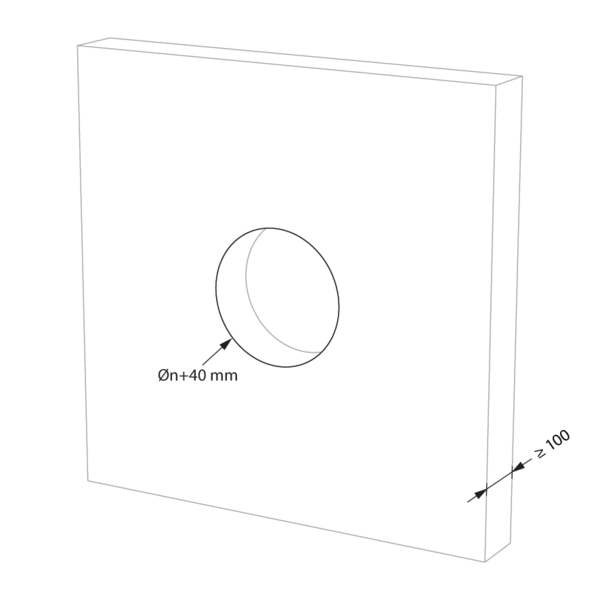

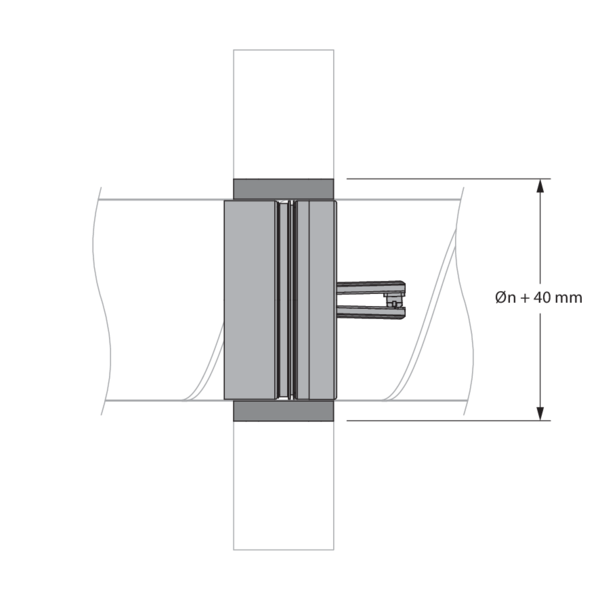

Plaatsing in massieve wand, afdichting met gips of mortel

Het product werd getest en goedgekeurd in:
  • Cellenbeton ≥ 100 mm | EI 60 (ve i o) S - (300Pa) | Mortel | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
  • Cellenbeton ≥ 100 mm | EI 60 (ve i o) S - (300Pa) | Gips | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
1
2
3

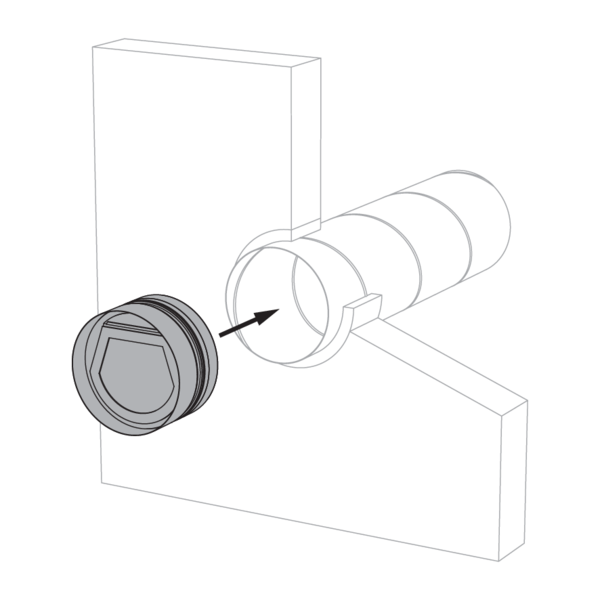

Plaats de SC60-COSMO in de juiste richting en de correcte oriëntatie.
4

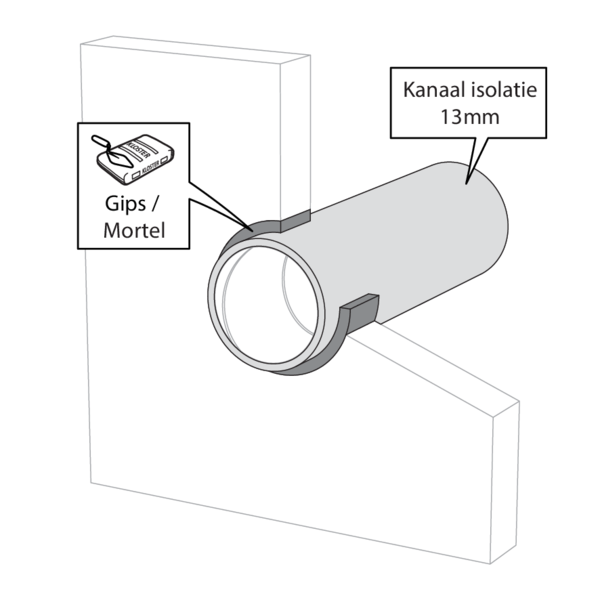

Plaatsing in massieve wand – geïsoleerd kanaal met mortel / gips afdichting

Het product werd getest en goedgekeurd in:
  • Cellenbeton ≥ 100 mm | EI 60 (ve i o) S - (300Pa) | Geïsoleerd kanaal (ArmaFlex EVO, ArmaFlex Ultima, ArmaFlex Protect – tot 13mm) + mortel | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
  • Cellenbeton ≥ 100 mm | EI 60 (ve i o) S - (300Pa) | Geïsoleerd kanaal (ArmaFlex EVO, ArmaFlex Ultima, ArmaFlex Protect – tot 13 mm) + gips | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
1
2
3
Plaats de SC60-COSMO in de juiste richting en de correcte oriëntatie.
4

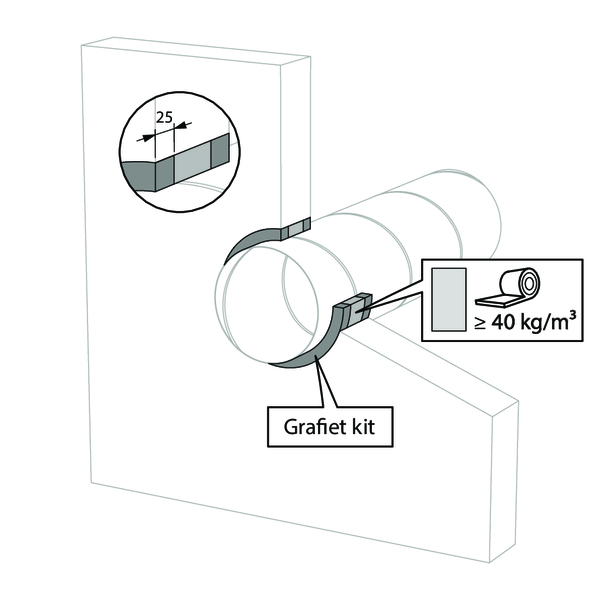

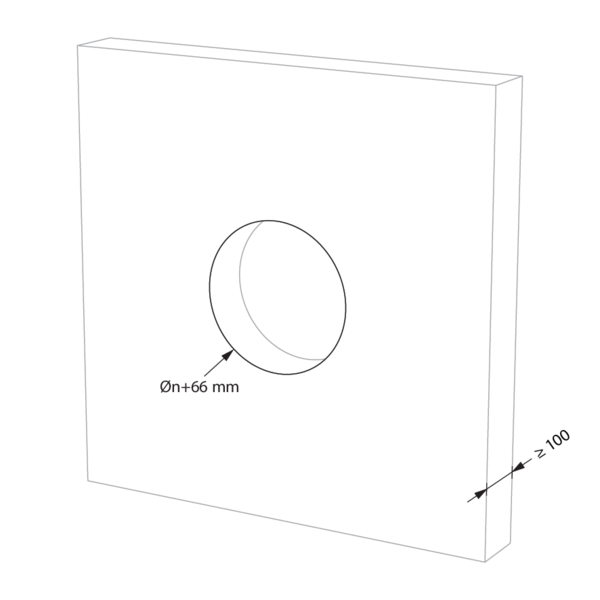

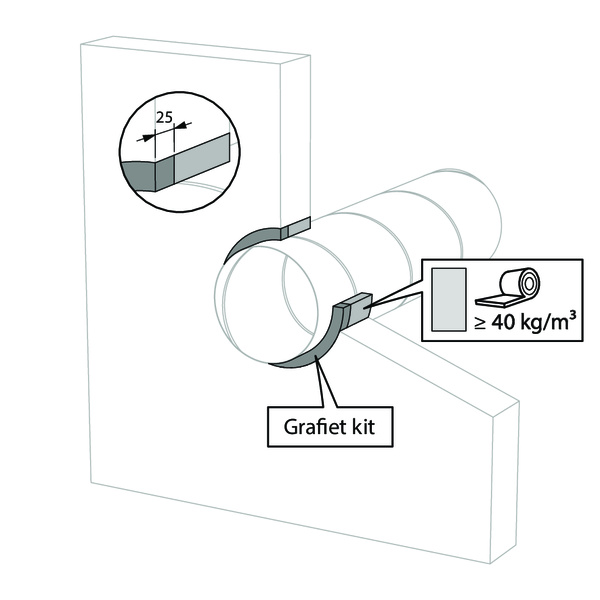

Plaatsing in massieve wand met steenwol ≥40 kg/m³ en grafiet kit afdichting

Het product werd getest en goedgekeurd in:
  • Cellenbeton ≥ 100 mm | EI 60 (ve i o) S - (300Pa) | Steenwol ≥ 40 kg/m³ + grafiet kit | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
1
2

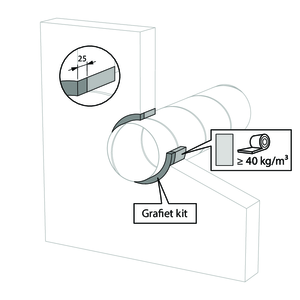

De opening rond het kanaal wordt afgedicht met zachte steenwol en opgevuld met 25mm grafiet kit aan beide kanten van de wand.
3
Plaats de SC60-COSMO in de juiste richting en de correcte oriëntatie.

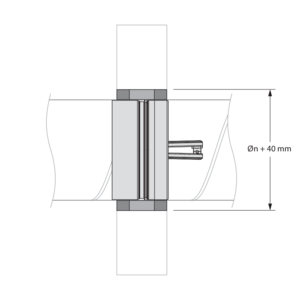

4

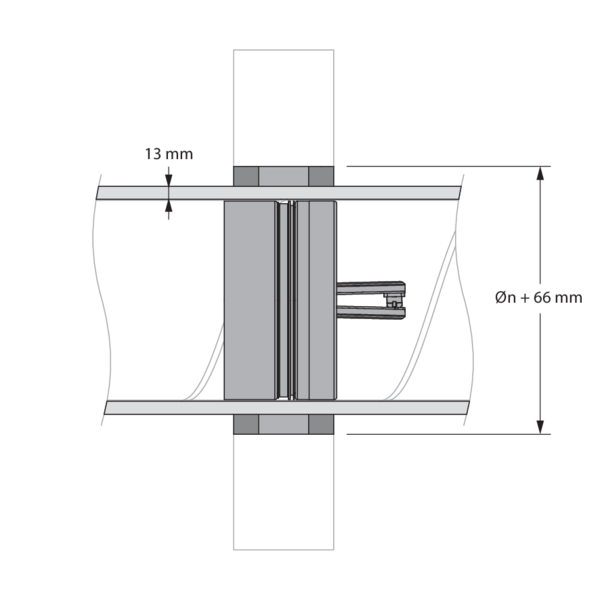

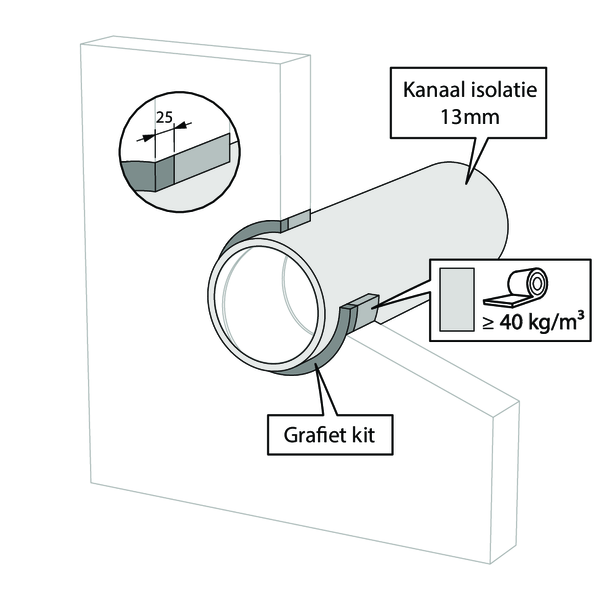

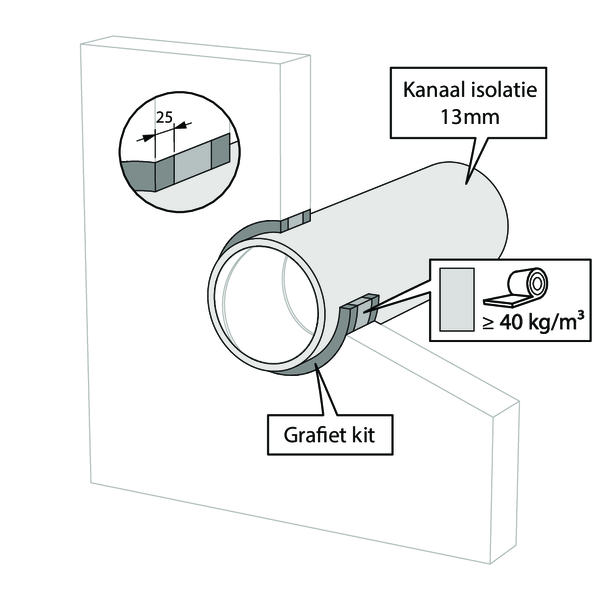

Plaatsing in massieve wand – geïsoleerd kanaal met steenwol ≥40 kg/m³ en grafiet kit afdichting

Het product werd getest en goedgekeurd in:
  • Cellenbeton ≥ 100 mm | EI 60 (ve i o) S - (300Pa) | Geïsoleerd kanaal (ArmaFlex EVO, ArmaFlex Ultima, ArmaFlex Protect – tot 13mm) + steenwol ≥ 40 kg/m³ + grafiet kit | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
1
2
De opening rond het kanaal wordt afgedicht met zachte steenwol en opgevuld met 25mm grafiet kit aan beide kanten van de wand.
3
Plaats de SC60-COSMO in de juiste richting en de correcte oriëntatie.
4

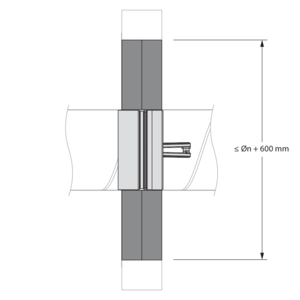

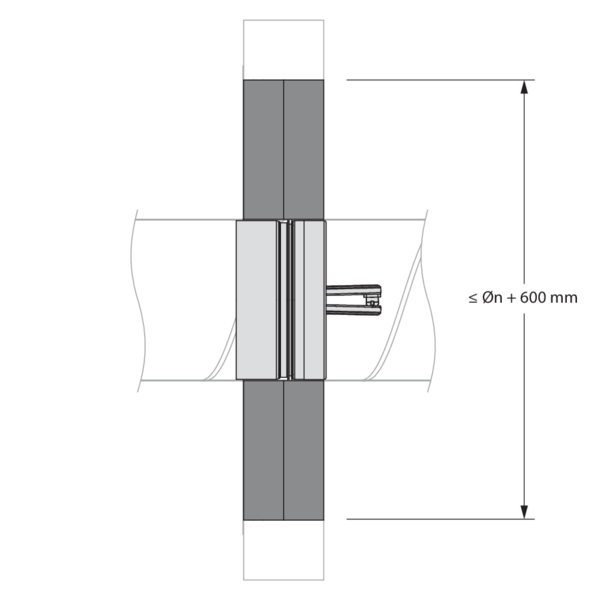

Plaatsing in massieve wand met gecoate steenwol en coating ≥140 kg/m³ afdichting

Het product werd getest en goedgekeurd in:
  • Cellenbeton ≥ 100 mm | EI 60 (ve i o) S - (300Pa) | Gecoate steenwol + coating ≥ 140 kg/m³ | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
1
2

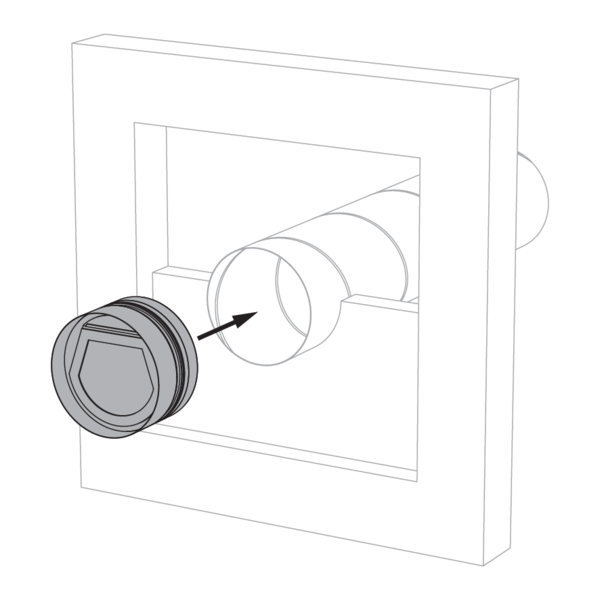

Plaats de SC60-COSMO in de juiste richting en de correcte oriëntatie.
3

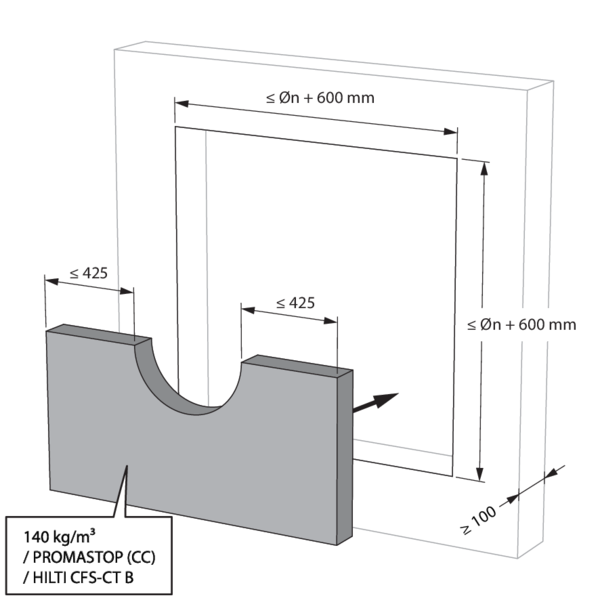

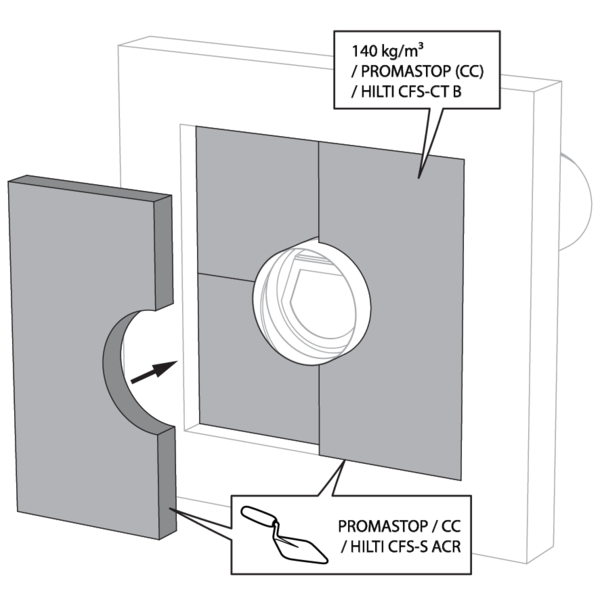

De opening in de wand rond het kanaal wordt afgedicht met 2 harde steenwolplaten van 50mm die eenzijdig voorzien zijn van 1mm brandwerende coating (type PROMASTOP-CC 50 / HILTI CFS-CT B).
4

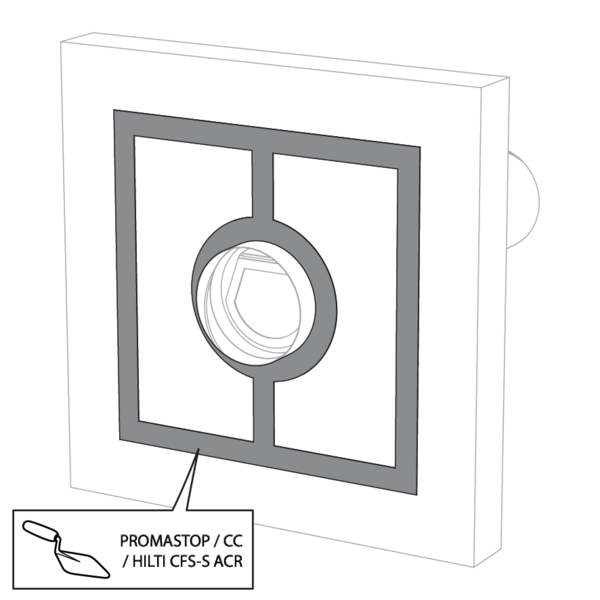

Deze platen moeten geschrankt geplaatst worden en de voegen moeten rondom rond bedekt worden met vulpasta (type PROMASTOP-CC / HILTI CFS-S-ACR).
5

Plaatsing in massieve wand – geïsoleerd kanaal met gecoate steenwol en coating ≥ 140 kg/m³ afdichting

Het product werd getest en goedgekeurd in:
  • Cellenbeton ≥ 100 mm | EI 60 (ve i o) S - (300Pa) | Geïsoleerd kanaal (ArmaFlex EVO, ArmaFlex Ultima, ArmaFlex Protect – tot 13mm) + gecoate steenwol + coating ≥ 140 kg/m³ | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
1
2

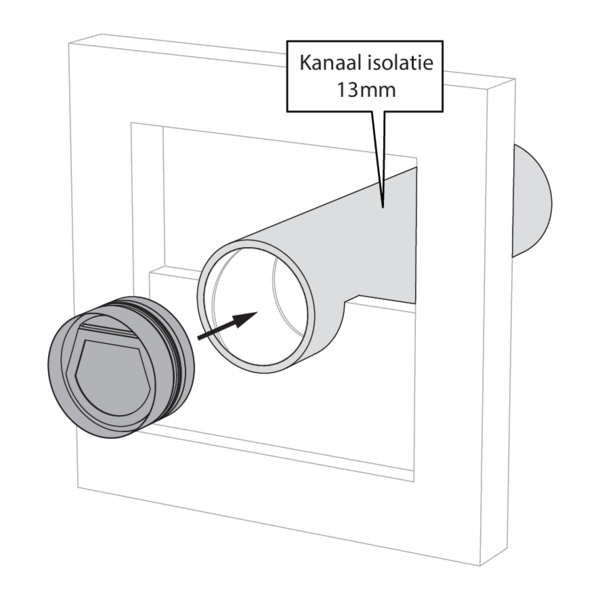

Plaats de SC60-COSMO in de juiste richting en de correcte oriëntatie.
3

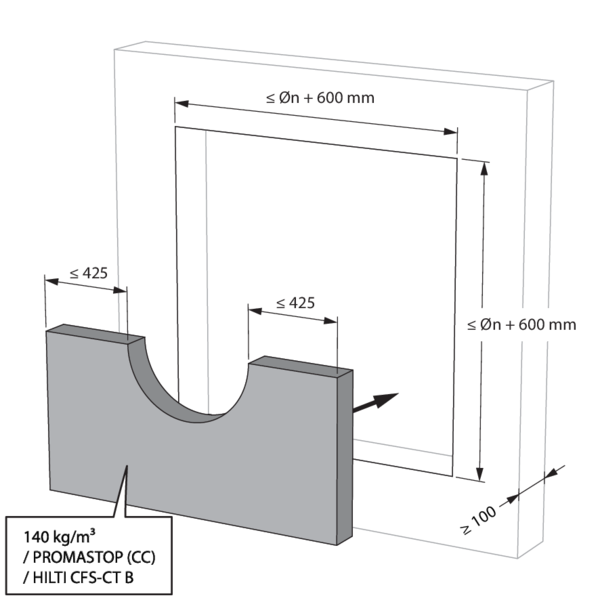

De opening in de wand rond het kanaal wordt afgedicht met 2 harde steenwolplaten van 50mm die eenzijdig voorzien zijn van 1mm brandwerende coating (type PROMASTOP-CC 50 / HILTI CFS-CT B).
4

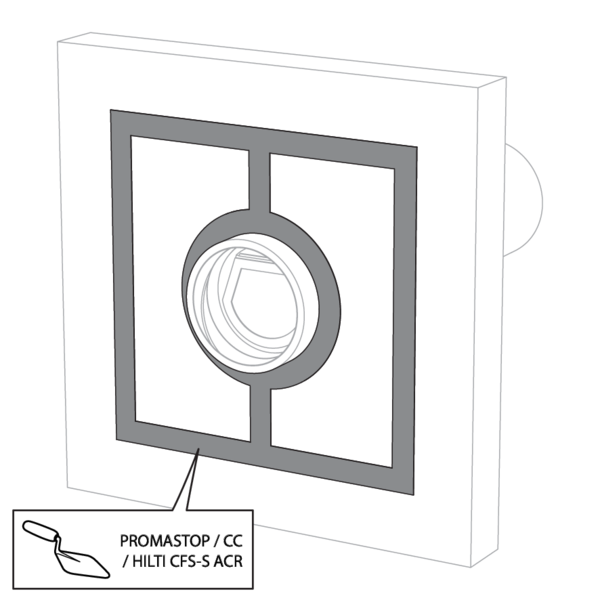

Deze platen moeten geschrankt geplaatst worden en de voegen moeten rondom rond bedekt worden met vulpasta (type PROMASTOP-CC / HILTI CFS-S-ACR).
5

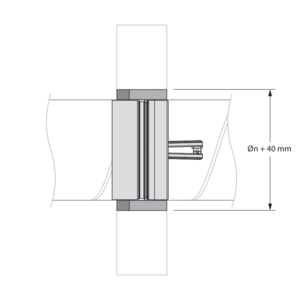

Plaatsing in asymmetrische massieve wand met steenwol ≥40 kg/m³ en grafiet kit afdichting

Het product werd getest en goedgekeurd in:
  • Cellenbeton ≥ 100 mm | EI 60 (ve i o) S - (300Pa) | Steenwol ≥ 40 kg/m³ + grafiet kit (éénzijdig afgedicht) | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
1
2
De opening rond het kanaal wordt afgedicht met zachte steenwol en opgevuld met 25mm grafiet kit aan de bereikbare zijde van de wand.
3
Plaats de SC60-COSMO in de juiste richting en de correcte oriëntatie.

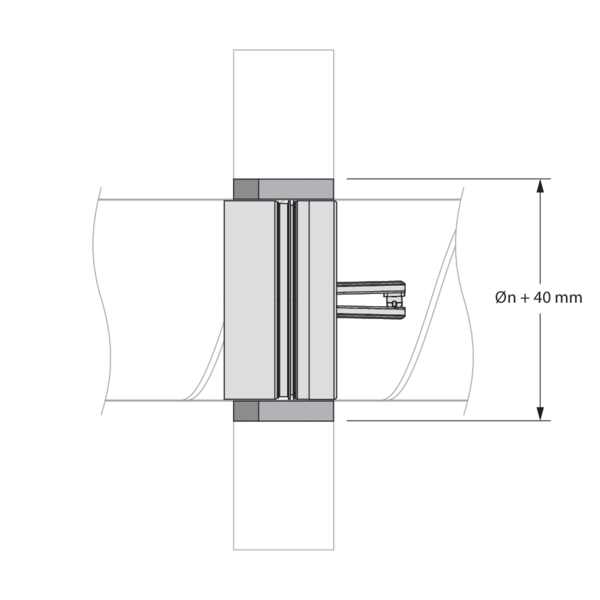

4

Plaatsing in asymmetrische massieve wand – geïsoleerd kanaal met steenwol ≥40 kg/m³ en grafiet kit afdichting

Het product werd getest en goedgekeurd in:
  • Cellenbeton ≥ 100 mm | EI 60 (ve i o) S - (300Pa) | Geïsoleerd kanaal (ArmaFlex EVO, ArmaFlex Ultima, ArmaFlex Protect – tot 13mm) + steenwol ≥ 40 kg/m³ + grafiet kit (éénzijdig afgedicht) | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
1
2
De opening rond het kanaal wordt afgedicht met zachte steenwol en opgevuld met 25mm grafiet kit aan de bereikbare zijde van de wand.
3
Plaats de SC60-COSMO in de juiste richting en de correcte oriëntatie.
4

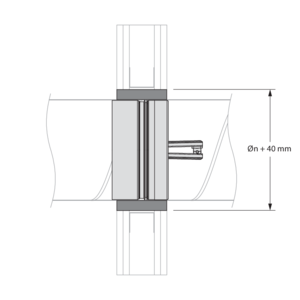

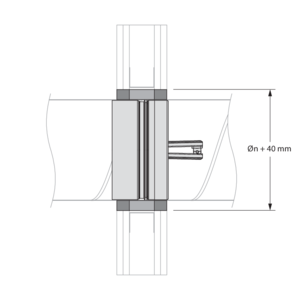

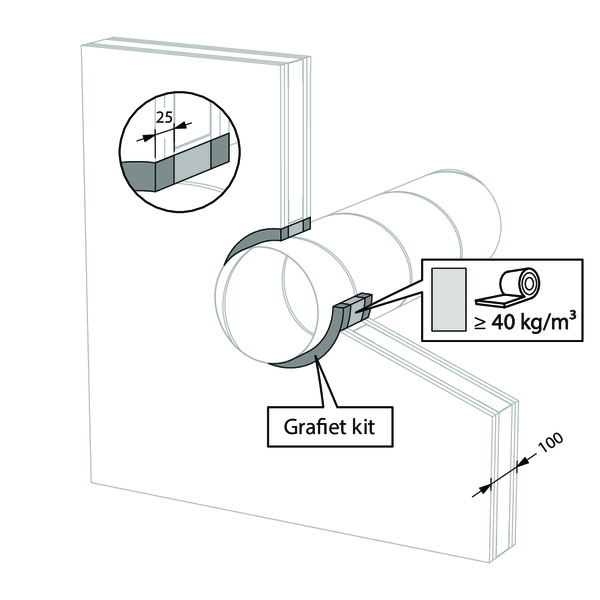

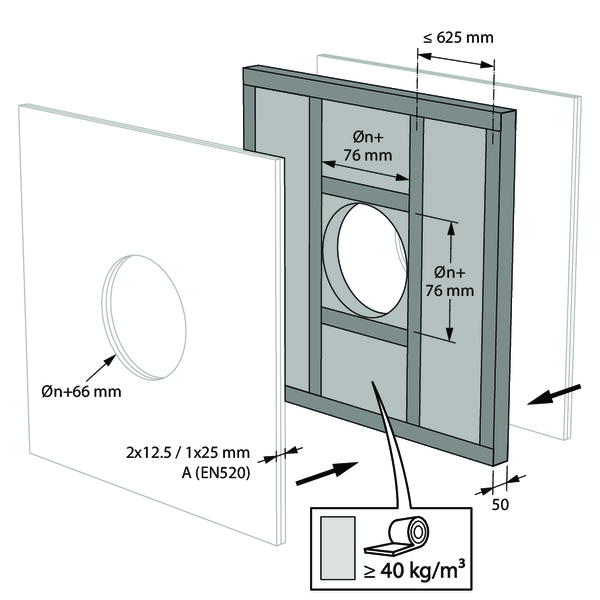

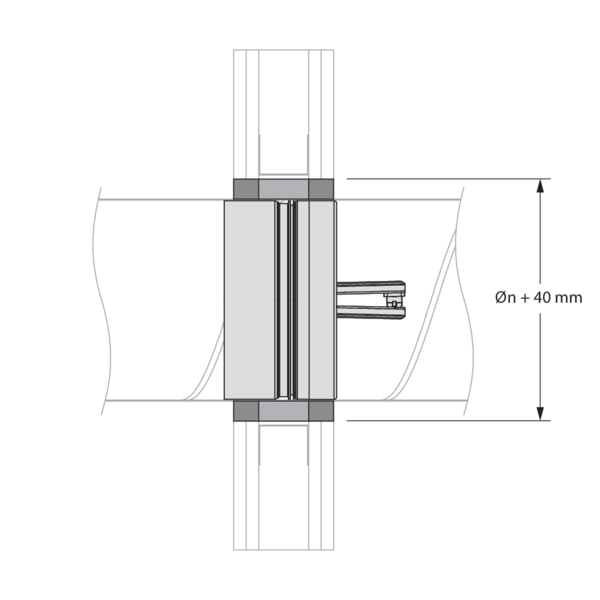

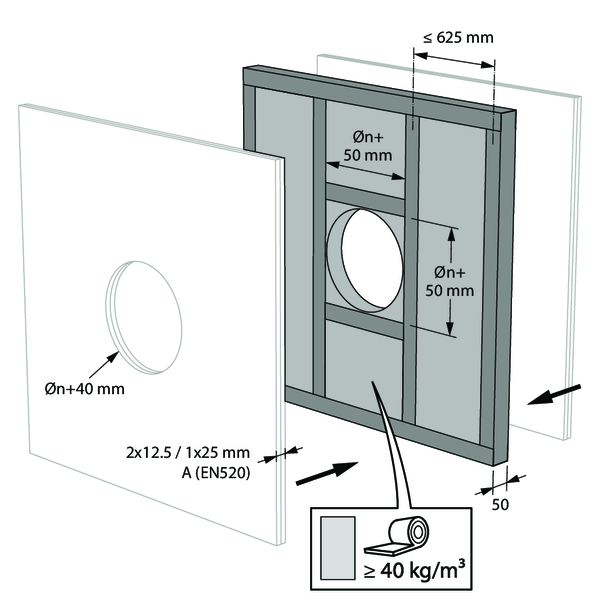

Plaatsing in flexibele wand met steenwol ≥40 kg/m³ en grafiet kit afdichting

Het product werd getest en goedgekeurd in:
  • Metal stud gipsplatenwand Type A (EN 520) ≥ 100 mm | EI 60 (ve i o) S - (300Pa) | Steenwol ≥ 40 kg/m³ + grafiet kit | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
1
2
De opening rond het kanaal wordt afgedicht met zachte steenwol en opgevuld met 25mm grafiet kit aan beide kanten van de wand.
3

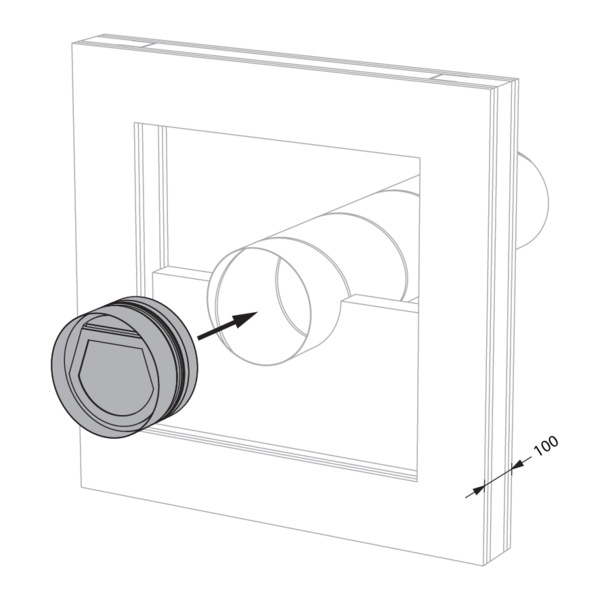

Plaats de SC60-COSMO in de juiste richting en de correcte oriëntatie.

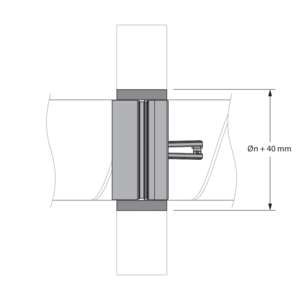

4

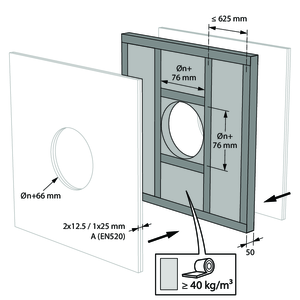

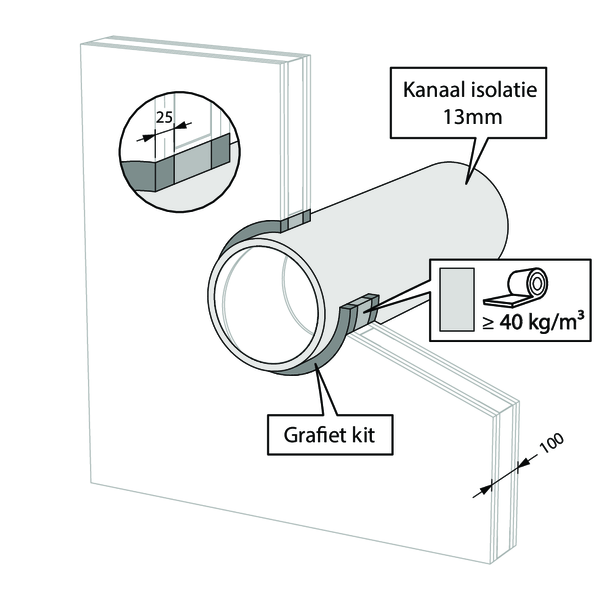

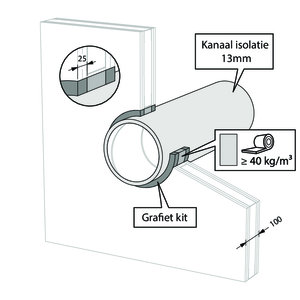

Plaatsing in flexibele wand – geïsoleerd kanaal met steenwol ≥40 kg/m³ en grafiet kit afdichting

Het product werd getest en goedgekeurd in:
  • Metal stud gipsplatenwand Type A (EN 520) ≥ 100 mm | EI 60 (ve i o) S - (300Pa) | Geïsoleerd kanaal (ArmaFlex EVO, ArmaFlex Ultima, ArmaFlex Protect – tot 13mm) + steenwol ≥ 40 kg/m³ + grafiet kit | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
1
2
De opening rond het kanaal wordt afgedicht met zachte steenwol en opgevuld met 25mm grafiet kit aan beide kanten van de wand.
3
Plaats de SC60-COSMO in de juiste richting en de correcte oriëntatie.
4

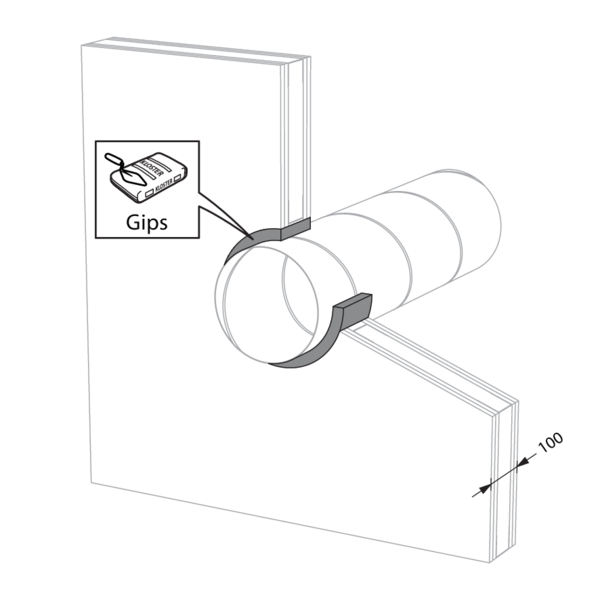

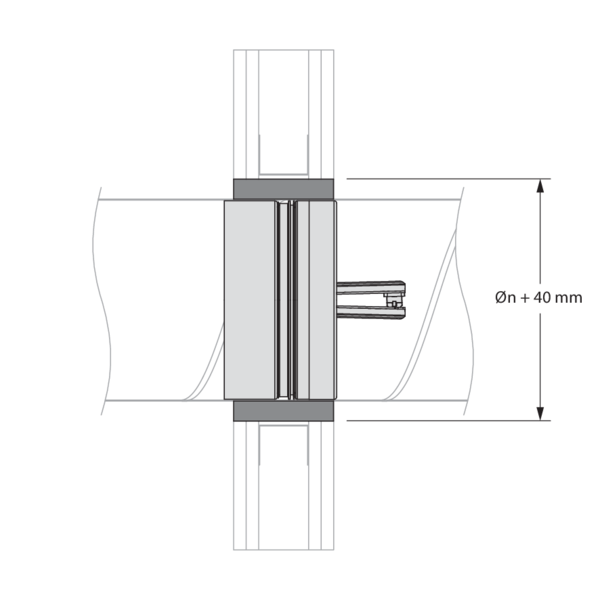

Plaatsing in flexibele wand met gips afdichting

Het product werd getest en goedgekeurd in:
  • Metal stud gipsplatenwand Type A (EN 520) ≥ 100 mm | EI 60 (ve i o) S - (300Pa) | Gips | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
1
2
3
Plaats de SC60-COSMO in de juiste richting en de correcte oriëntatie.
4

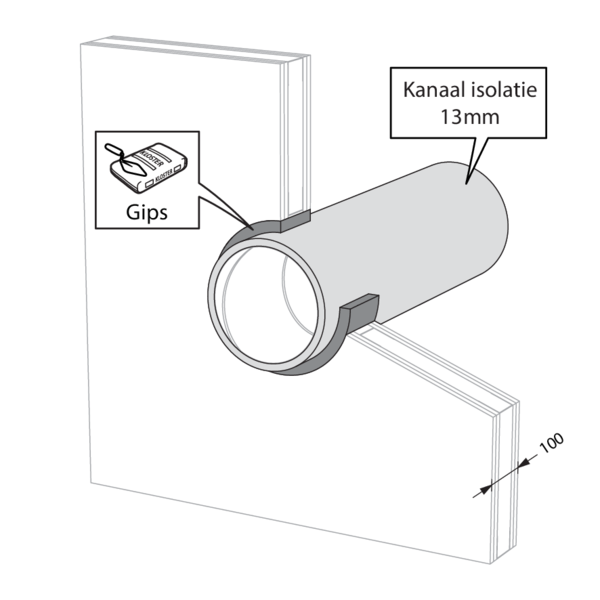

Plaatsing in flexibele wand – geïsoleerd kanaal met gips afdichting

Het product werd getest en goedgekeurd in:
  • Metal stud gipsplatenwand Type A (EN 520) ≥ 100 mm | EI 60 (ve i o) S - (300Pa) | Geïsoleerd kanaal (ArmaFlex EVO, ArmaFlex Ultima, ArmaFlex Protect – tot 13 mm) + gips | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
1
2
3
Plaats de SC60-COSMO in de juiste richting en de correcte oriëntatie.
4

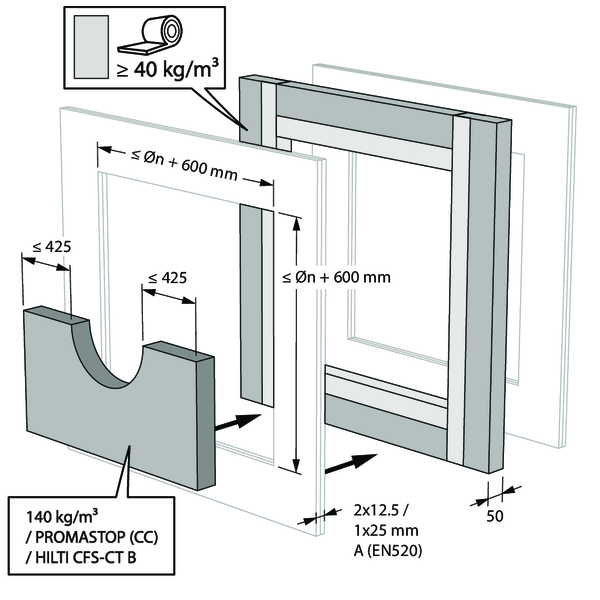

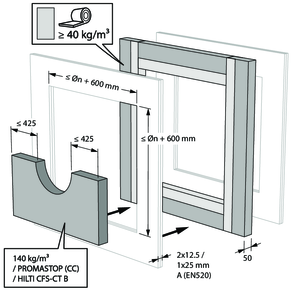

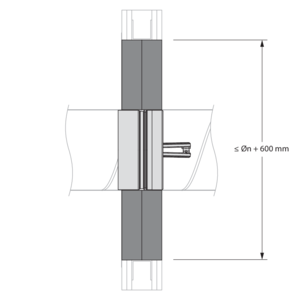

Plaatsing in flexibele wand met gecoate steenwol en coating ≥ 140 kg/m³ afdichting

Het product werd getest en goedgekeurd in:
  • Metal stud gipsplatenwand Type A (EN 520) ≥ 100 mm | EI 60 (ve i o) S - (300Pa) | Gecoate steenwol + coating ≥ 140 kg/m³ | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
1
2
Plaats de SC60-COSMO in de juiste richting en de correcte oriëntatie.
3

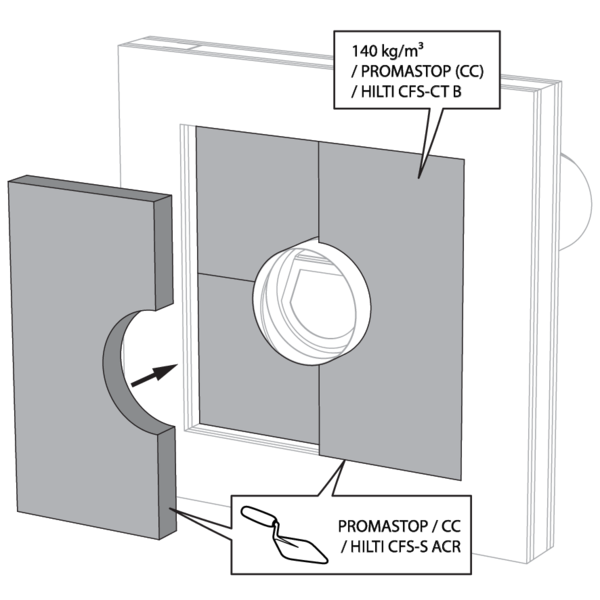

De opening in de wand rond het kanaal wordt afgedicht met 2 harde steenwolplaten van 50mm die eenzijdig voorzien zijn van 1mm brandwerende coating (type PROMASTOP-CC 50 / HILTI CFS-CT B).
4

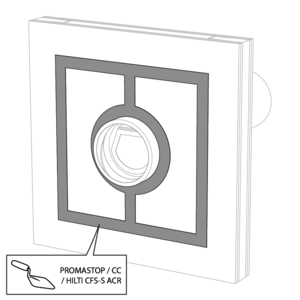

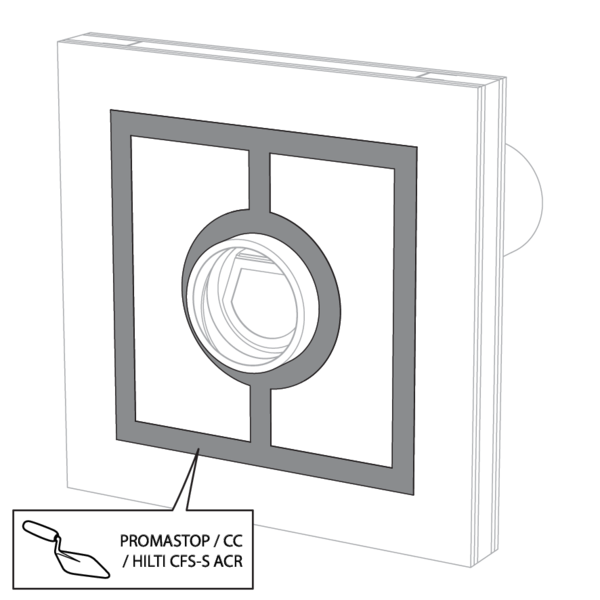

Deze platen moeten geschrankt geplaatst worden en de voegen moeten rondom rond bedekt worden met vulpasta (type PROMASTOP-CC / HILTI CFS-S-ACR).
5

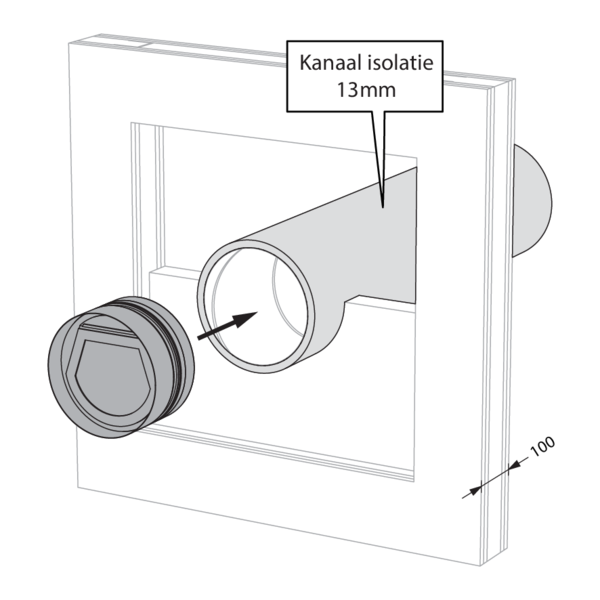

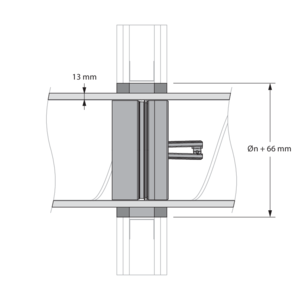

Plaatsing in flexibele wand – geïsoleerd kanaal met gecoate steenwol en coating ≥ 140 kg/m³ afdichting

Het product werd getest en goedgekeurd in:
  • Metal stud gipsplatenwand Type A (EN 520) ≥ 100 mm | EI 60 (ve i o) S - (300Pa) | Geïsoleerd kanaal (ArmaFlex EVO, ArmaFlex Ultima, ArmaFlex Protect – tot 13mm) + gecoate steenwol + coating ≥ 140 kg/m³ | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
1
2
Plaats de SC60-COSMO in de juiste richting en de correcte oriëntatie.
3

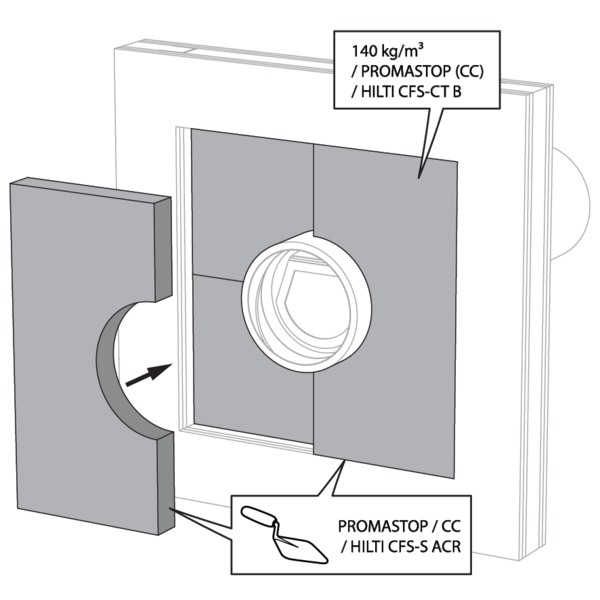

De opening in de wand rond het kanaal wordt afgedicht met 2 harde steenwolplaten van 50mm die eenzijdig voorzien zijn van 1mm brandwerende coating (type PROMASTOP-CC 50 / HILTI CFS-CT B).
4
Deze platen moeten geschrankt geplaatst worden en de voegen moeten rondom rond bedekt worden met vulpasta (type PROMASTOP-CC / HILTI CFS-S-ACR).
5

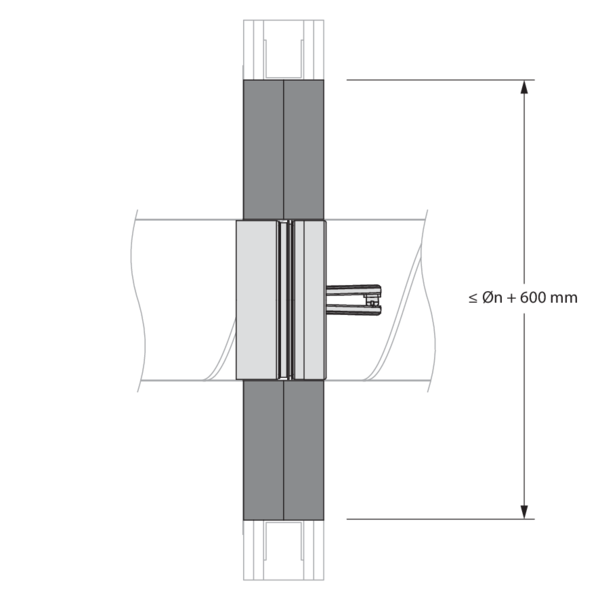

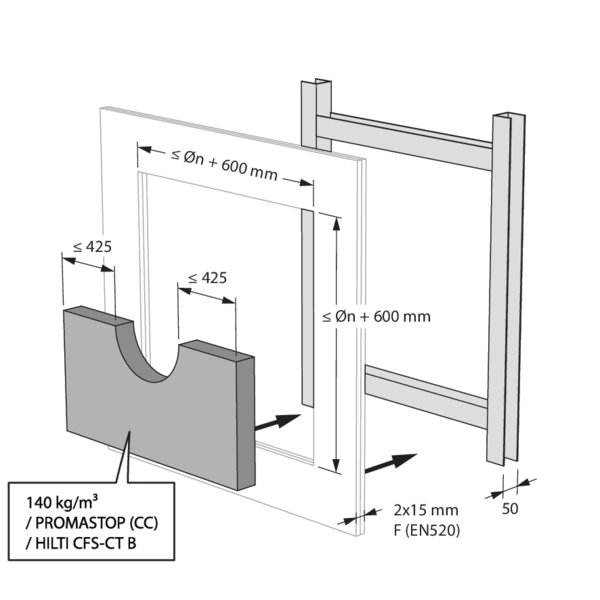

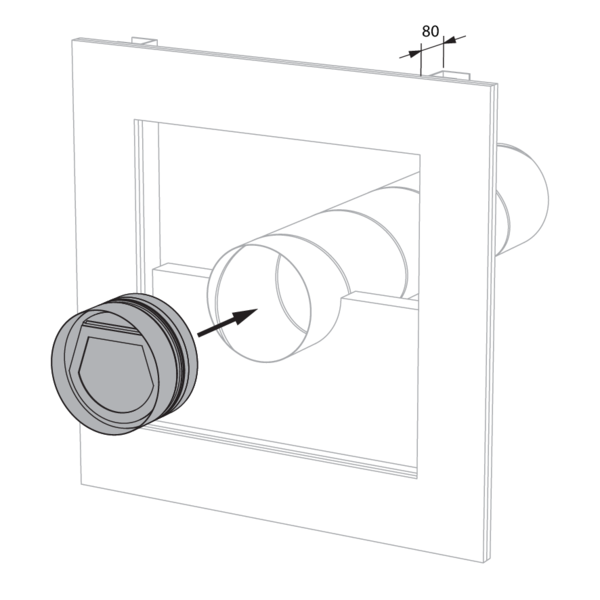

Plaatsing in asymmetrische flexibele wand met gecoate steenwol en coating ≥ 140 kg/m³

Het product werd getest en goedgekeurd in:
  • Metal stud gipsplatenwand Type F (EN 520) ≥ 80 mm | EI 60 (ve i o) S - (300Pa) | Gecoate steenwol ≥ 140 kg/m³ + coating (éénzijdig afgedicht) | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
1
2
Plaats de SC60-COSMO in de juiste richting en de correcte oriëntatie.
3

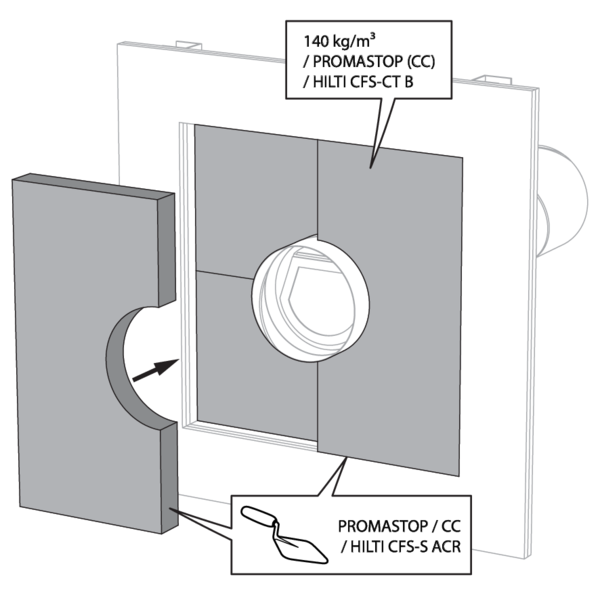

De opening in de wand rond het kanaal wordt afgedicht met 2 harde steenwolplaten van 50mm die eenzijdig voorzien zijn van 1mm brandwerende coating (type PROMASTOP-CC 50 / HILTI CFS-CT B).
4

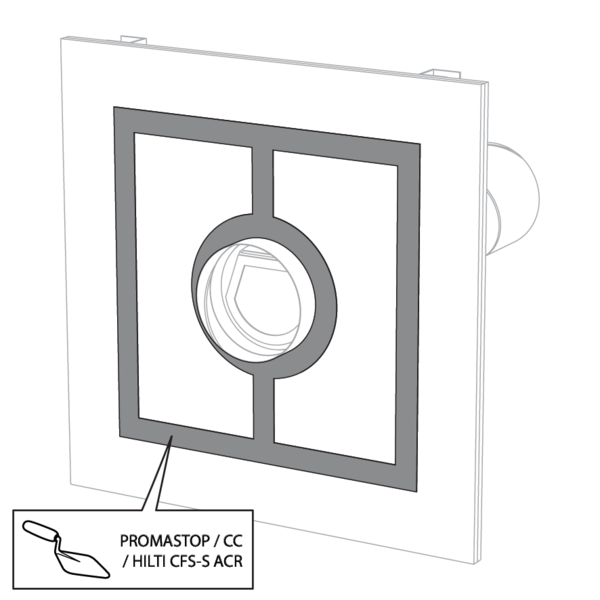

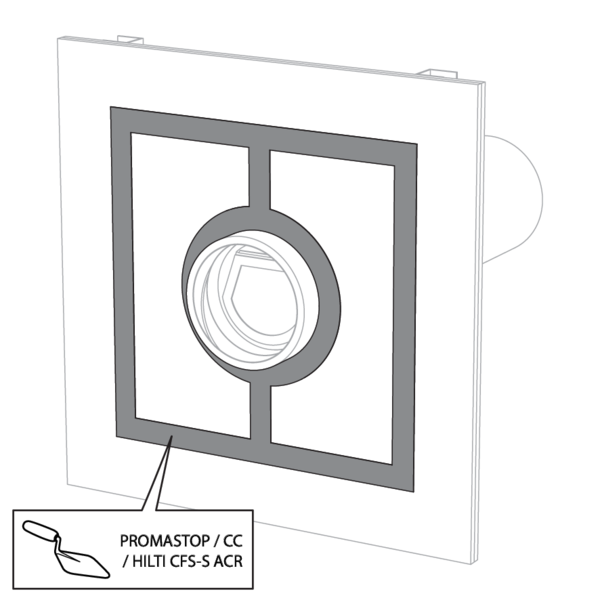

Deze platen moeten geschrankt geplaatst worden en aan de bereikbare zijde moeten de voegen rondom rond bedekt worden met vulpasta (type PROMASTOP-CC / HILTI CFS-S-ACR).
5

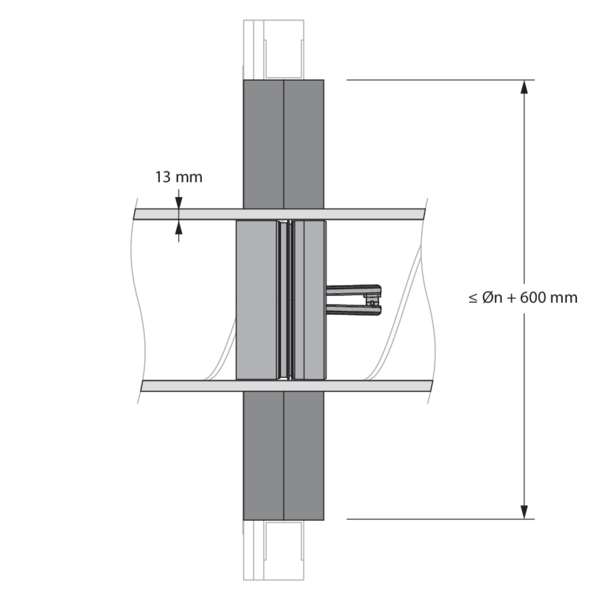

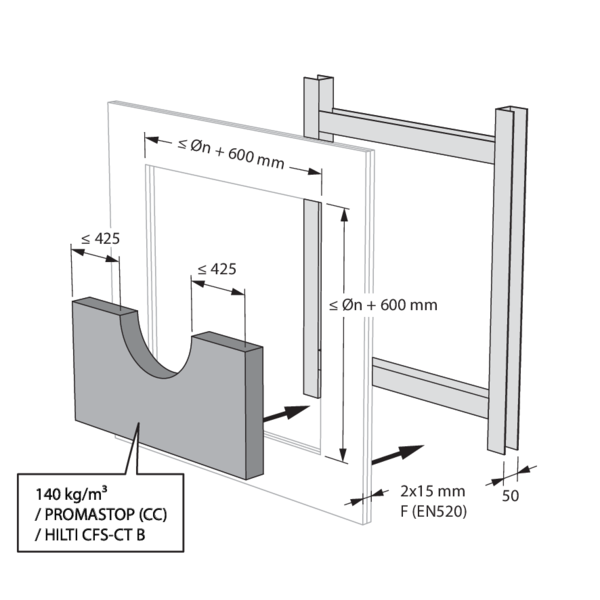

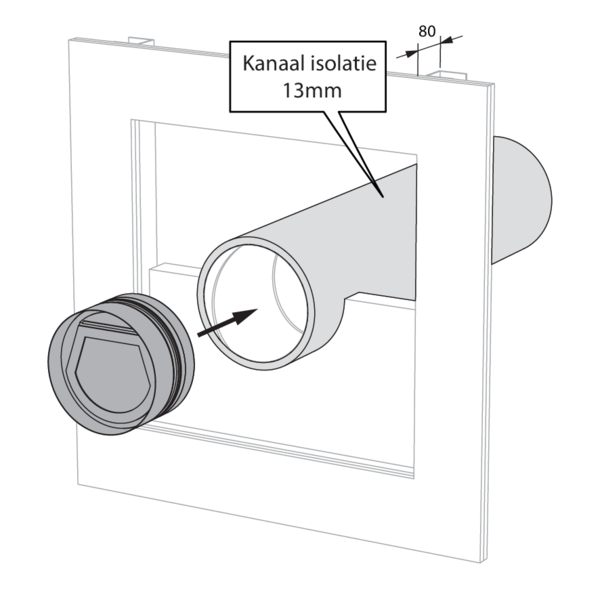

Plaatsing in asymmetrische flexibele wand – geïsoleerd kanaal met gecoate steenwol en coating ≥ 140 kg/m³

Het product werd getest en goedgekeurd in:
  • Metal stud gipsplatenwand Type F (EN 520) ≥ 80 mm | EI 60 (ve i o) S - (300Pa) | Geïsoleerd kanaal (ArmaFlex EVO, ArmaFlex Ultima, ArmaFlex Protect – tot 13mm) + gecoate steenwol ≥ 140 kg/m³ + coating (éénzijdig afgedicht) | Installatiemethode: ingebouwd in kanaal, 0° | SC60-COSMO Ø 100-200 mm
1
2
Plaats de SC60-COSMO in de juiste richting en de correcte oriëntatie.
3

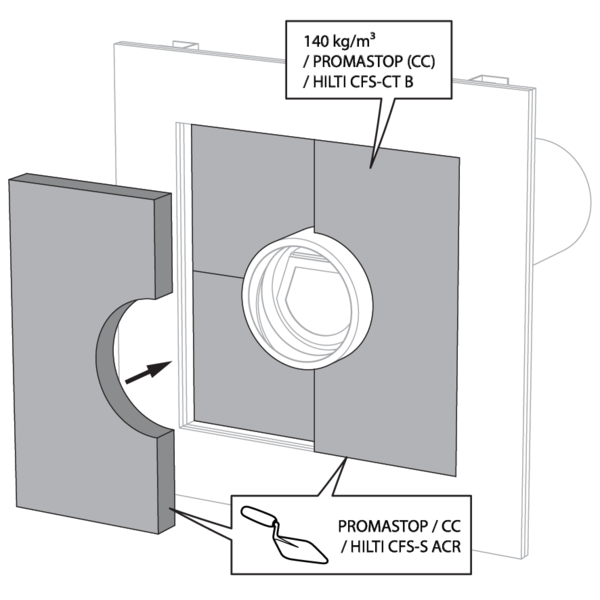

De opening in de wand rond het kanaal wordt afgedicht met 2 harde steenwolplaten van 50mm die eenzijdig voorzien zijn van 1mm brandwerende coating (type PROMASTOP-CC 50 / HILTI CFS-CT B).
4
Deze platen moeten geschrankt geplaatst worden en aan de bereikbare zijde moeten de voegen rondom rond bedekt worden met vulpasta (type PROMASTOP-CC / HILTI CFS-S-ACR).
5

Algemene opmerkingen

  • Kijk na of het klepblad vrij kan bewegen.
  • De vlinderklep moet bereikbaar zijn voor inspectie en onderhoud.
  • Bij montage dienen de veiligheidsafstanden t.o.v. andere constructie-elementen gerespecteerd te worden. Tenzij anders vermeld.

Productspecifieke opmerkingen

  • De plaatsing dient steeds te gebeuren conform het installatievoorschrift en het classificatierapport.
  • De behaalde resultaten in gestandaardiseerde draagconstructies volgens EN 1366-2 gelden ook voor gelijksoortige draagconstructies met een brandweerstand, dikte en dichtheid gelijk aan of groter dan de draagconstructie van de test. Meer informatie over standaard draagconstructies: https://www.rft.eu/nl-nl/pagina/brandveiligheid/wettelijke-context/standaard-draagconstructies
