SC+90 - Einbau
Betrieb: manuelle Öffnung
Die zwei Rastfedern vorsichtich eindrücken, um die Klappen zu entriegeln
Klicken Sie das Schmelzlot in die Halterung, um die Klappen zu sichern
Betrieb: manuelles Schließen
Zum Lösen (Schließen) der Klappenblätter, diese gegeneinander drücken. Vorsichtig das Schmelzlot zur Seite drücken.
Elektrische Verkabelung
Am Metallgehäuse kann ein Endlagenschalter (FCU) angebracht werden. Ziel ist es, die Lage des Klappenblattes aus der Ferne zu ermitteln. 1mA…6A DC 5V…AC250V. COM: schwarz; NF : grau; NO:blau.
Stromversorgung: max. 250V; Leistungsaufnahme: max 6A; Schutzgrad: IP65; Kabellänge: 500mm

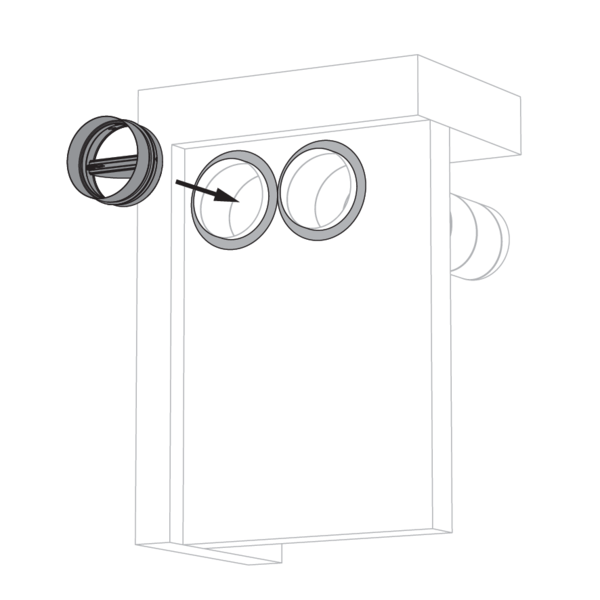

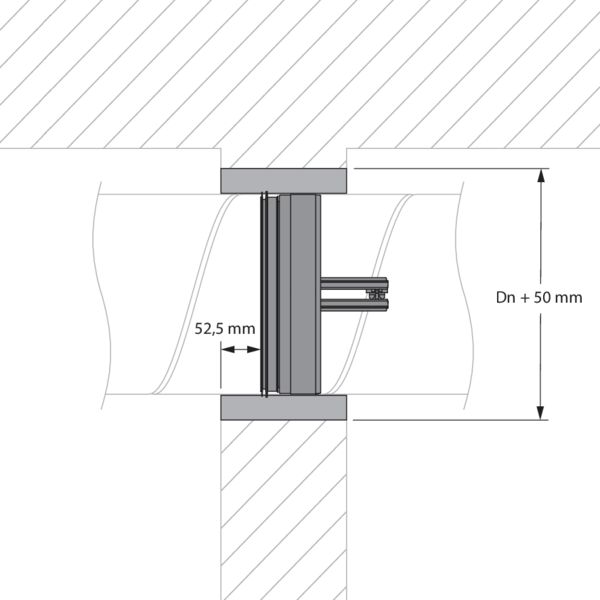

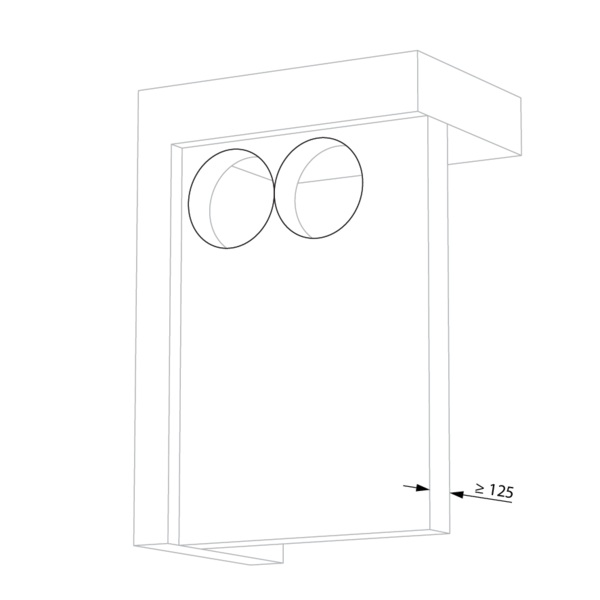

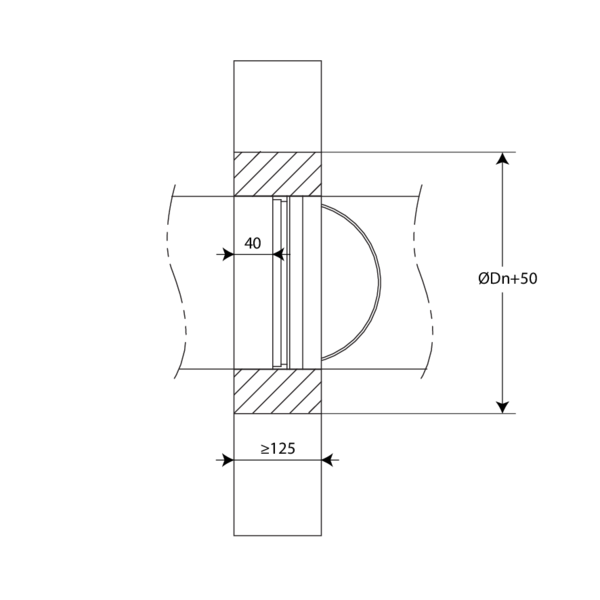

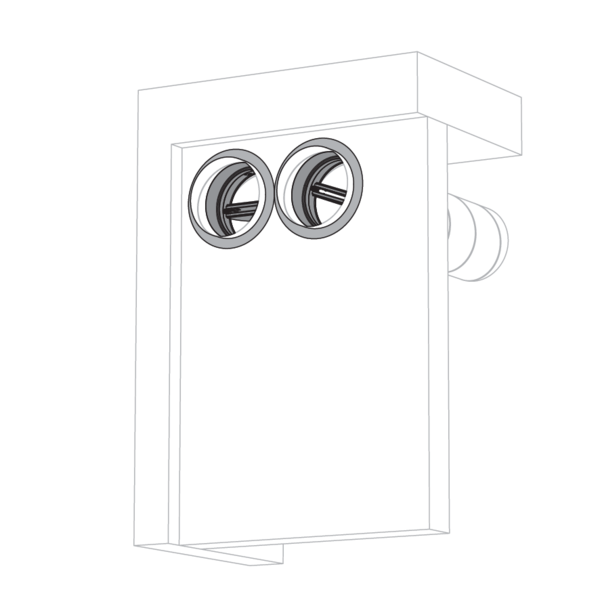

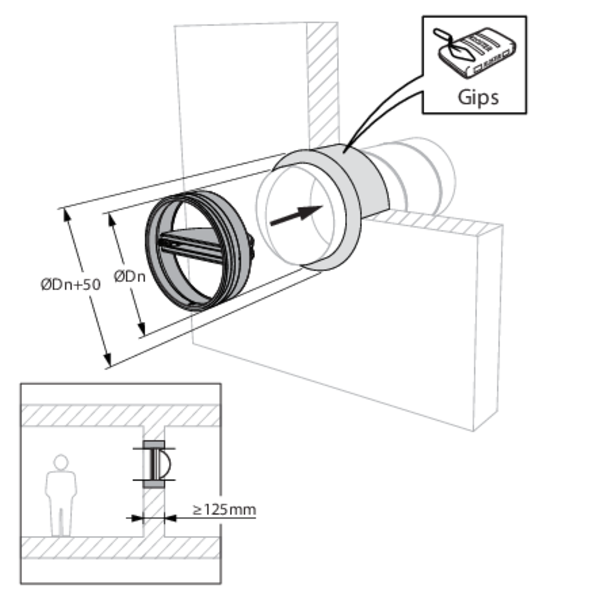

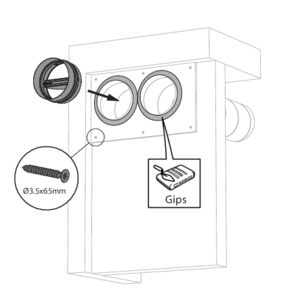

Einbau in eine massive Wand geeignet für SC+60, Verschluss der Öffnung mit Gips
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

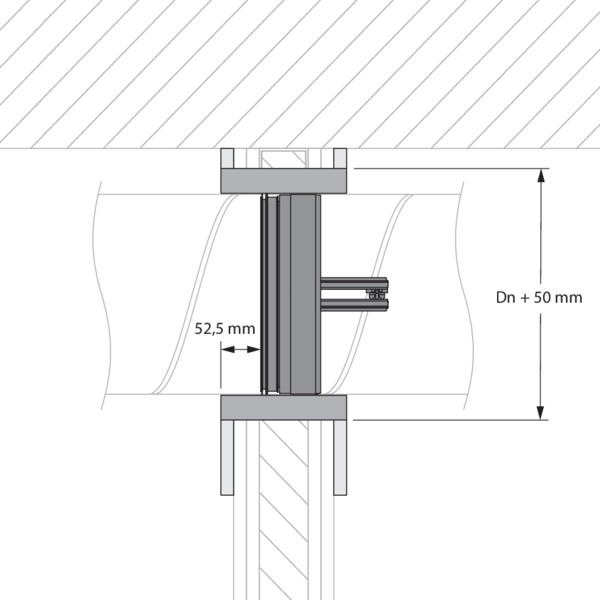

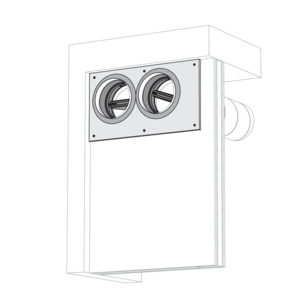

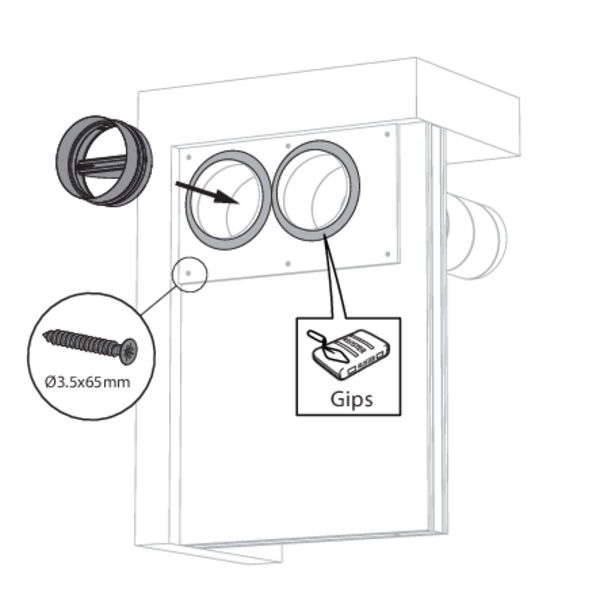

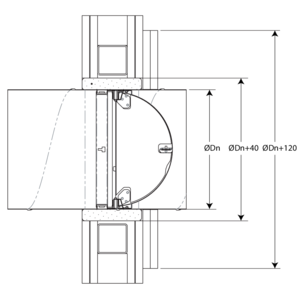

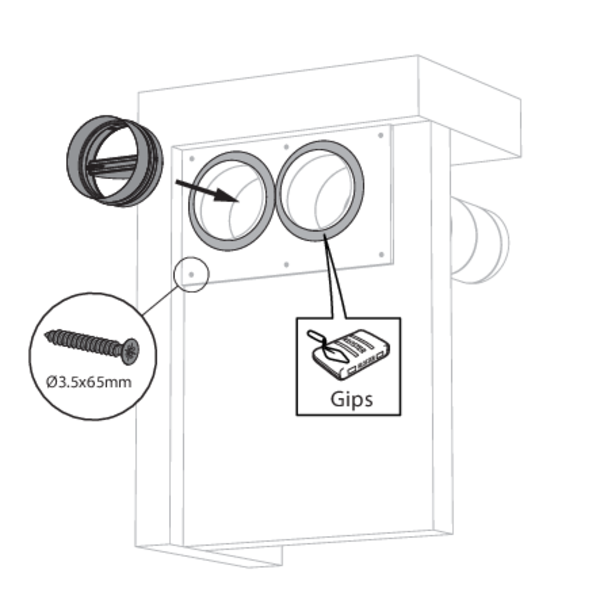

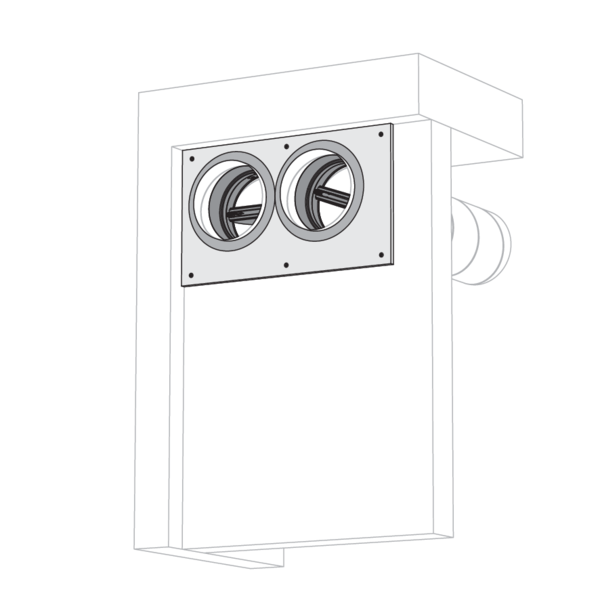

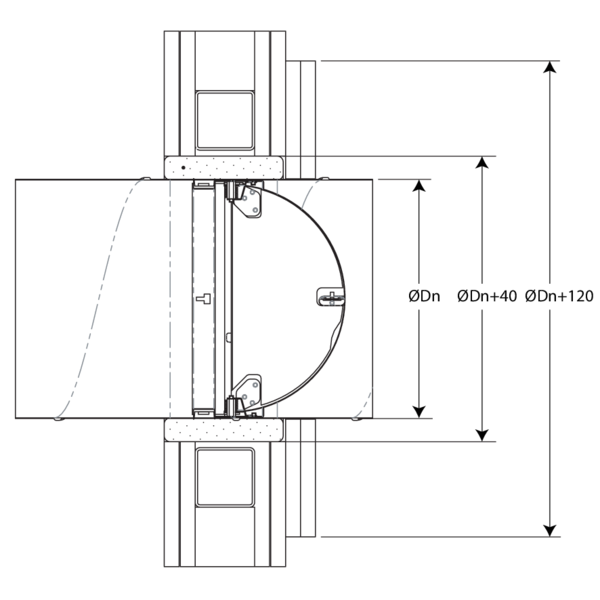

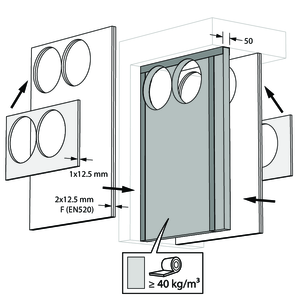

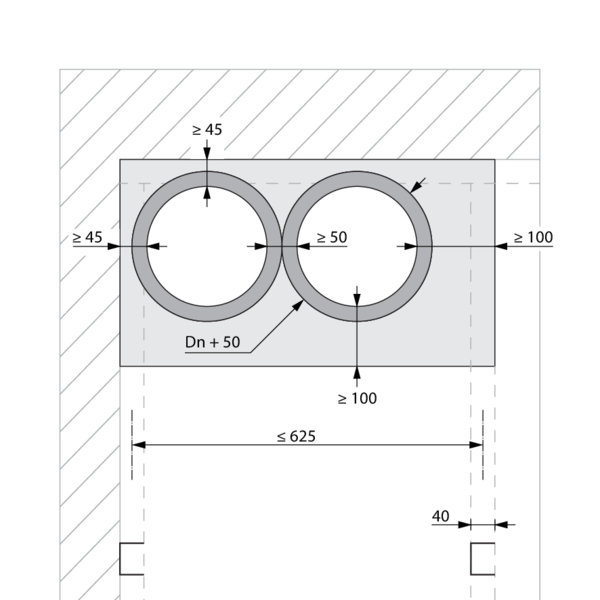

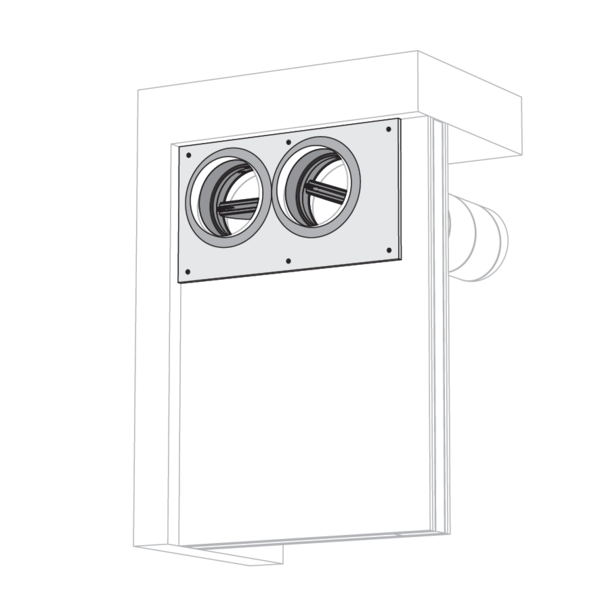

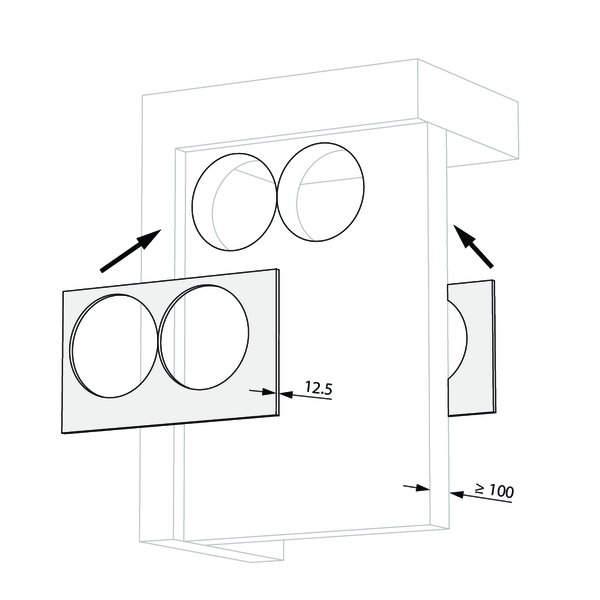

Einbau in Leichtbauwand geeignet für SC+90, Verschluss der Öffnung mit mit Steinwolle, Gips und Abdeckplatten
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

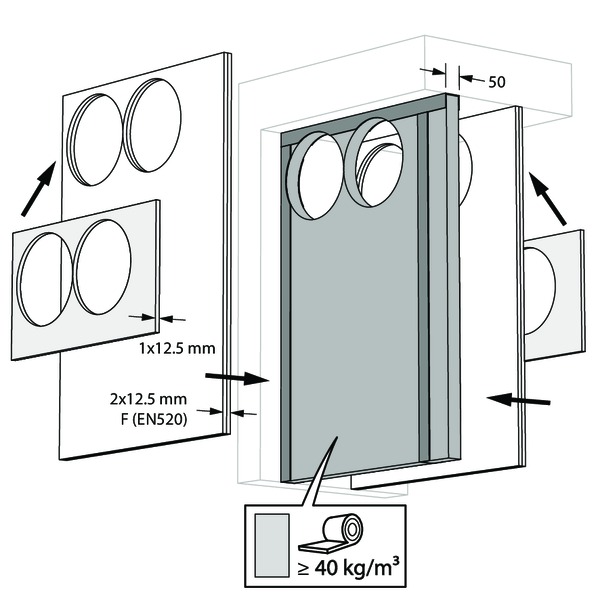

- Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300Pa) | Steinwolle ≥ 40 kg/m³ + Gips + Abdeckplatten | Art der Installation: Einbau mit Kanal, 0-360° | SC+90 Ø 100-200 mm
Einbau in Leichtbauwand und massive Wand, Abdichtung mit Streifen Steinwolleplatten und Beschichtung - SC+90
Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
- Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (ve i o) S - (300Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ + beschichteter Kanal | Art der Installation: Einbau mit Kanal, 0-360° | SC+90 Ø 100-200 mm

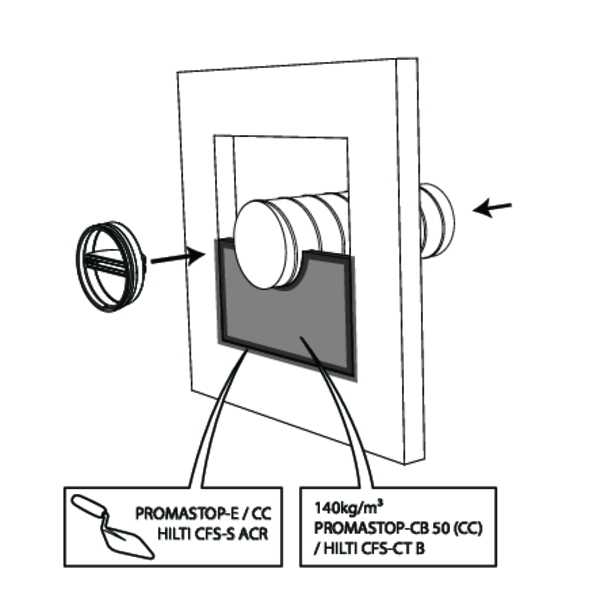

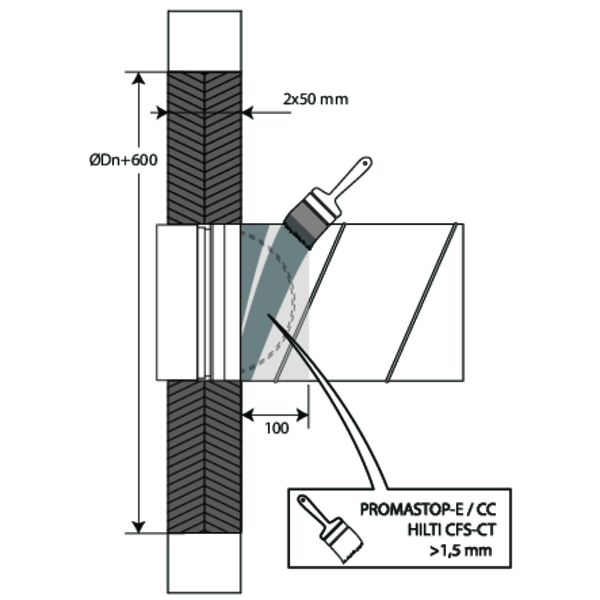

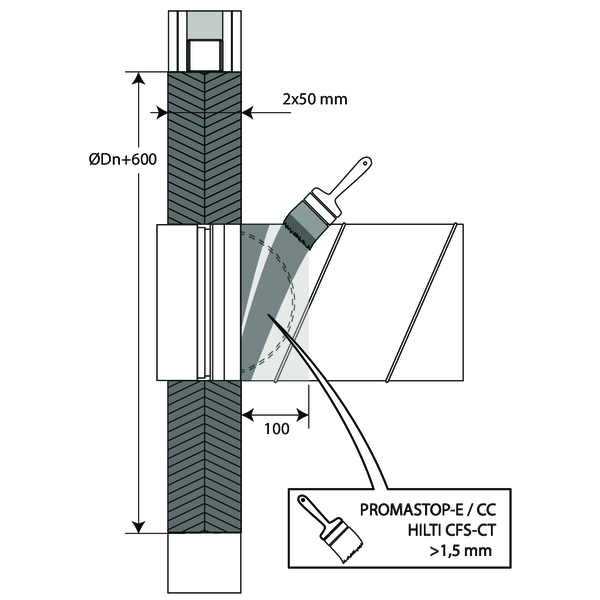

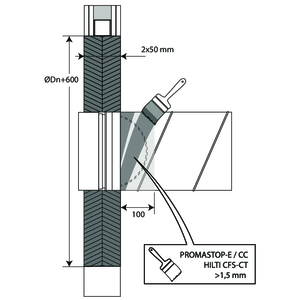

Die Wandöffnung um das Lüftungsrohr mit der Brandschutz-Absperrklappe wird mit zwei Lagen 50 mm dicken vorbeschichteten Steinwolleplatten ( Typ PROMASTOP-CB 50 / PROMASTOP-CB/CC 50 / HILTI CFS-CT B) dicht verschlossen

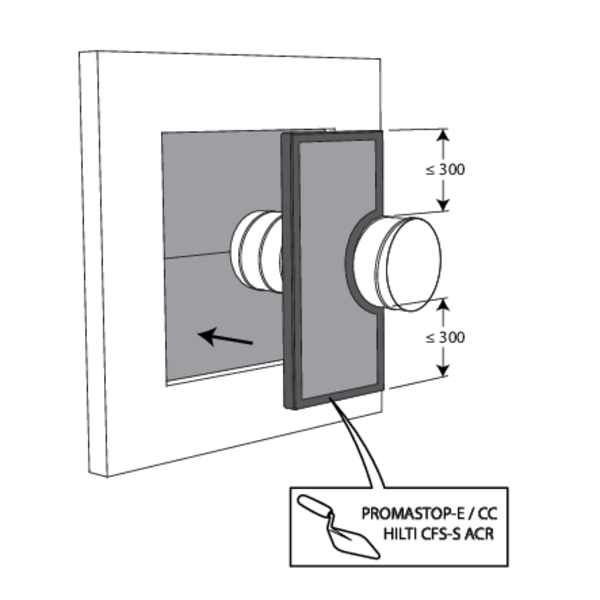

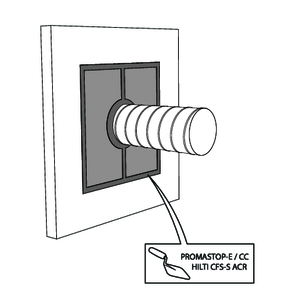

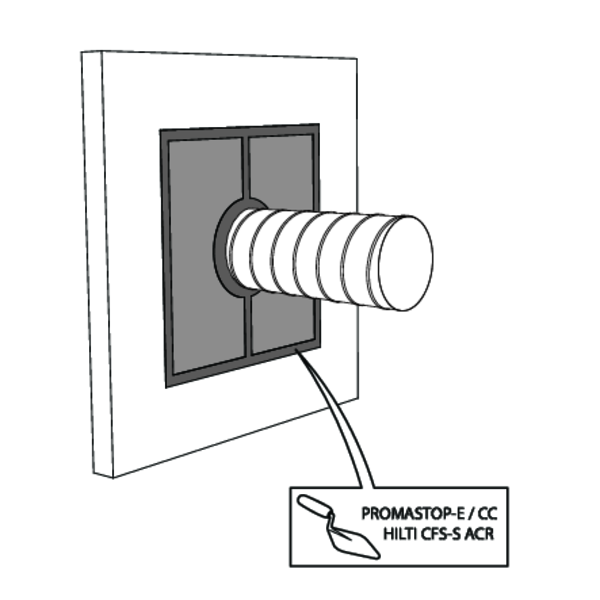

Die zwei Steinwolleplatten müssen fugenversetzt und mit der beschichteten Seite nach außen angeordnet werden. Alle Kanten müssen auf gesamter Länge mit der Beschichtung (Typ PROMASTOP-E / PROMASTOP-CC / HILTI CFS-S-ACR) bestrichen werden.
Das Lüftungsrohr ist mit einer Lage (>1,5 mm) endothermischer Beschichtung (Typ: PROMASTOP-E / PROMASTOP-CC / HILTI CFS-CT) auf einer Länge von 100 mm auf der Seite zu beschichten, auf der die geöffneten Klappenblätter überstehen.

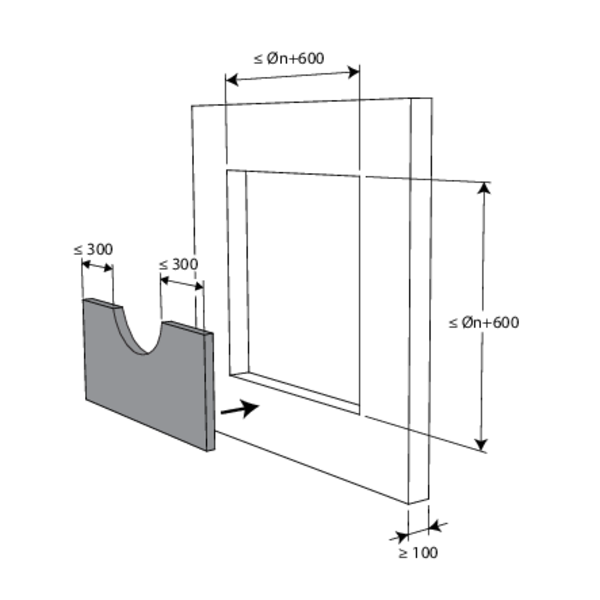

Das Lüftungsrohr, in der die Klappe eingesetzt ist, muss nicht mittig der Öffnung verlegt sein (maximal Durchmesser Rohr + 600mm). Der maximale Abstand zwischen der Klappe und dem Rand der Öffnung beträgt 400mm
Allgemeine Bemerkungen
- Die Klappe muss entsprechend dem Klassifizierungsbericht und der Installationsanweisung installiert werden
- Prüfen Sie, ob sich das Klappenblatt frei bewegen kann.
- Die in genormten Tragwerken nach EN 1366-2 erzielten Ergebnisse gelten auch für ähnliche Tragwerke mit einer Feuerbeständigkeit, Dicke und Dichte, die gleich oder größer ist als die des geprüften Tragwerks. Weitere Informationen über genormte Tragwerke: https://www.rft.eu/de-de/seite/normen-gesetze/europaeische-verordnungen/55686
- Die Brandschutz-Absperrklappe muss für die Überprüfung und Wartung zugänglich sein.

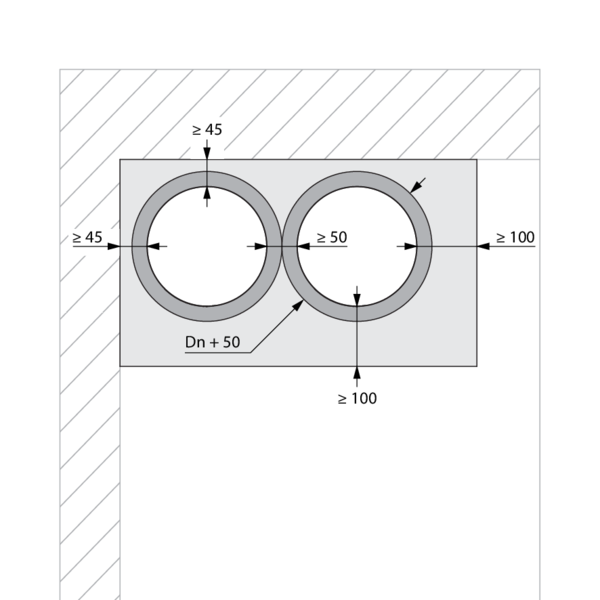

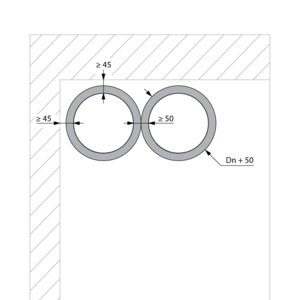

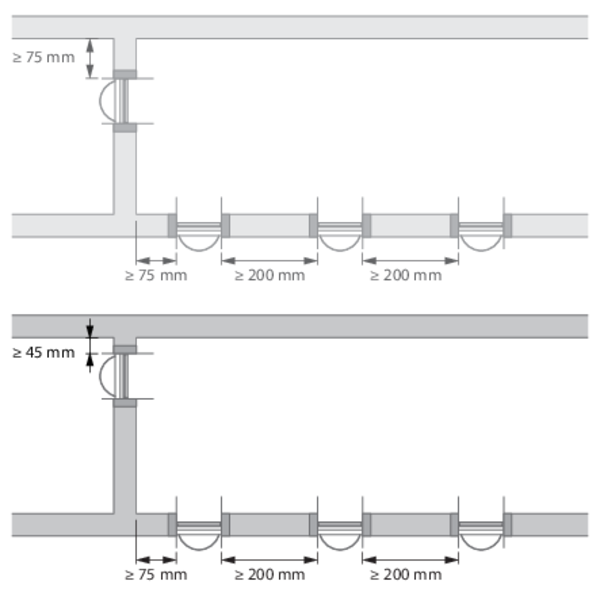

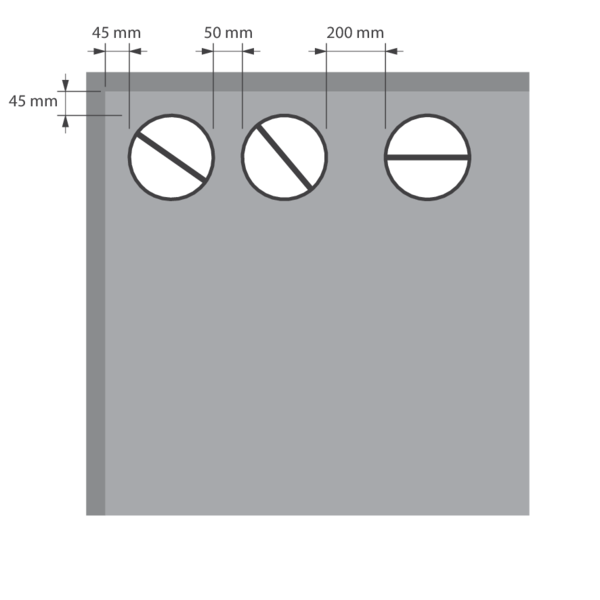

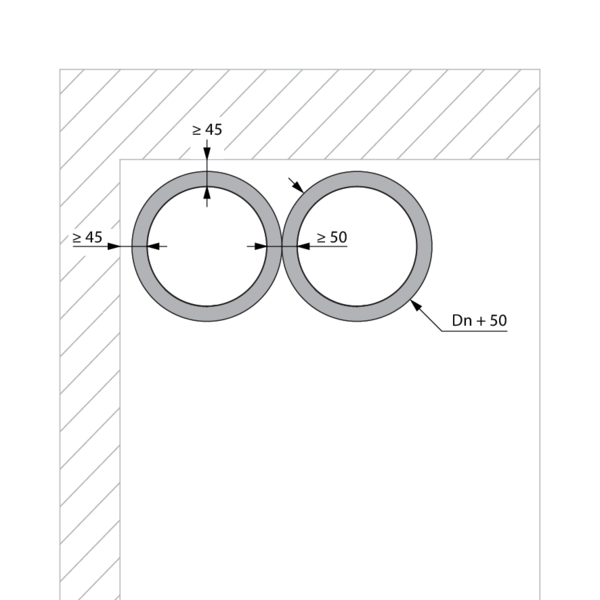

- Bitte halten Sie Sicherheitsabstände zu anderen Bauelementen ein.
Produktspezifische Bemerkungen
- Einbaurichtung: Einbau in allen Achslagen möglich (0-360°)
- Richtung des Luftstroms: beliebig
- Wenn das Produkt abweichend von den Angaben in diesem Handbuch gehandhabt wird, lehnt Rf-Technologies jegliche Verantwortung ab und die Garantie erlischt!
