SC+90 - Montering

Drift: manuell öppning

1
2
Tryck försiktigt ihop de två låsblecken för att frigöra bladen.
3
Tryck försiktigt smältsäkringen i hållaren för att låsa bladen.

Drift: manuell stängning

1
2
Frigör (stäng) spjället genom att trycka ihop spjällbladen. Lossa smältsäkringen försiktigt genom att trycka den i sidled.
3

Elektriska ledningar

1

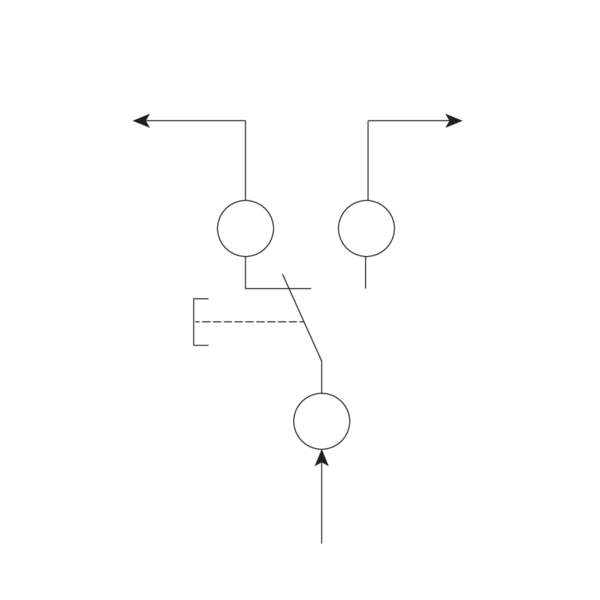

En ändlägesbrytare (FCU) kan monteras på metallkroppen. Syftet är att bestämma positionen för den cirkulära brandspjället på distans. 1mA–6A DC 5V, AC 250 V. COM: svart; NS: grå; NÖ: blå. Strömförsörjning: max. 250 V; Strömförbrukning: max. 6A; Skyddsklass: IP65; Kabellängd: 500 mm.

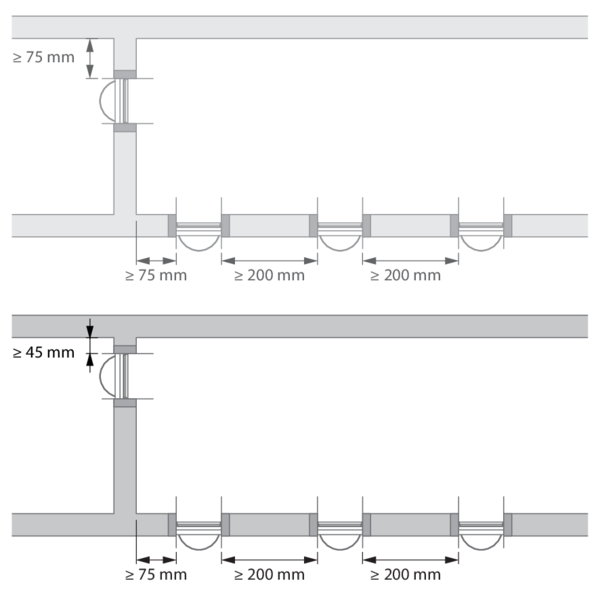

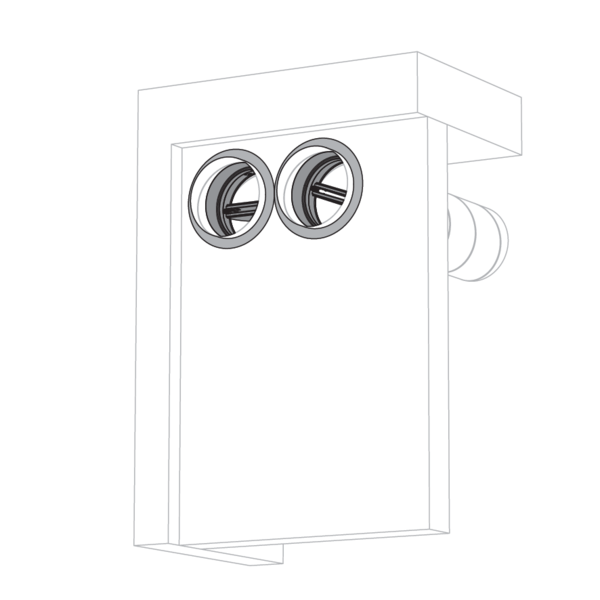

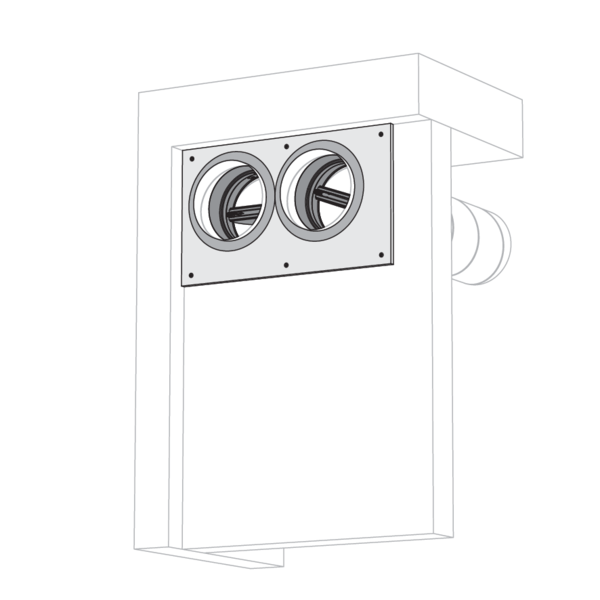

Montering med minsta avstånd till ett annat brand/brandgasspjäll eller till vägg/golv

1
Enligt europeisk teststandard måste brand/brandgasspjäll monteras på ett minsta avstånd på 75 mm från angränsande vägg och 200 mm från ett annat spjäll, såvida inte lösningen har testats med kortare avstånd. Rf-t-brand/brandgasspjäll har bra testresultat och kan monteras i en vertikal stödkonstruktion, på avstånd mindre än minsta avstånd som är standard.

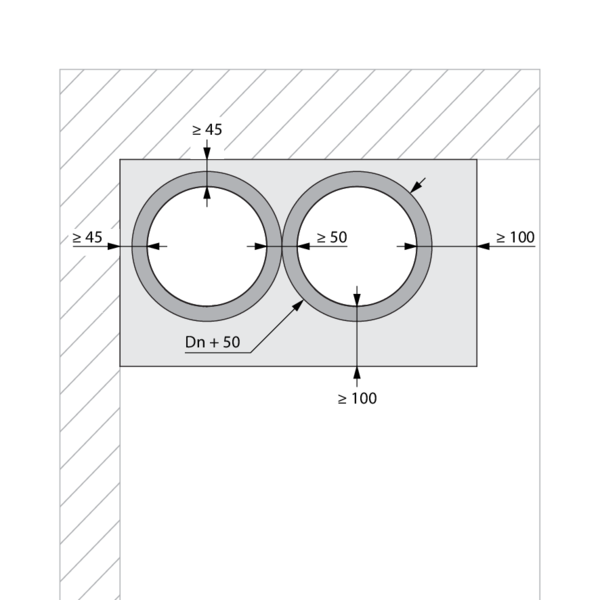

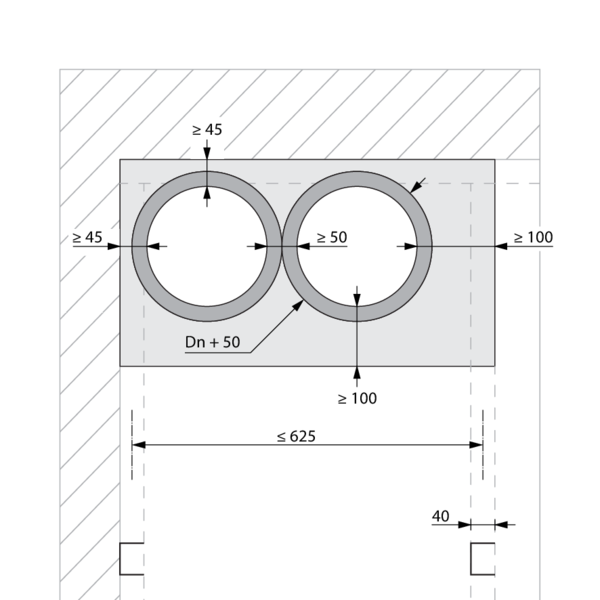

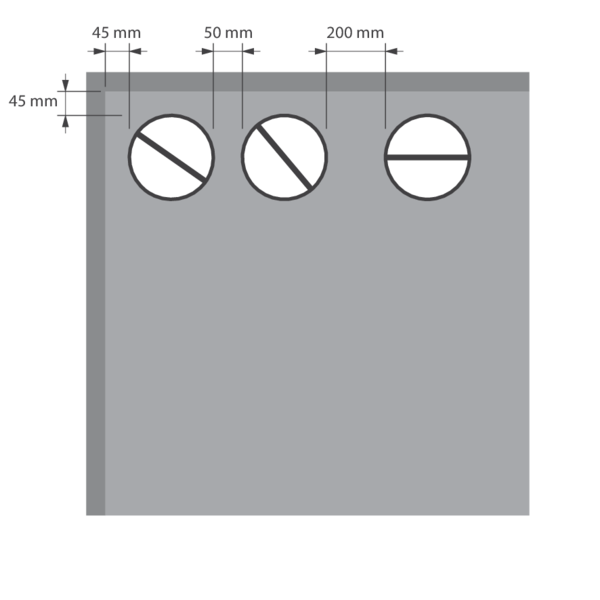

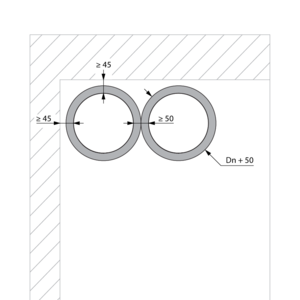

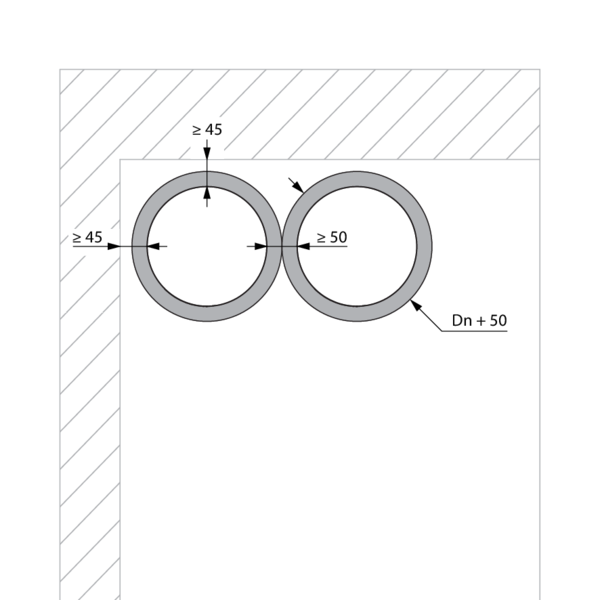

För brandspjäll SC+60 och SC+90 i runda ventilationskanaler är det minsta avståndet mellan två brandspjäll 50 mm och 45 mm för vägg/tak.
2
Begränsningar
Maximalt kan 2 stycken spjäll monteras horisontellt med ett minsta avstånd från varandra.

Placering i massiv vägg, tätning med styva stenullsskivor med beläggning - SC+90

Produkten testades och godkändes i:
  • Lättbetong ≥ 100 mm | EI 90 (ve i o) S - (300Pa) | Stenull + beläggning ≥ 140 kg/m³ + belagd kanal | Typ av installation: inbyggd i en kanal, 0–360° | SC+90 Ø 100-200 mm
1
2

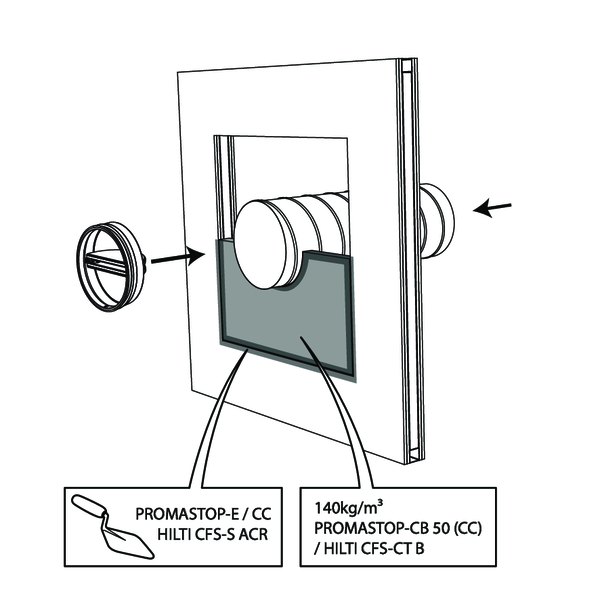

Täta öppningen i väggen runt brandspjället med 2 lager 50 mm tjocka stenullsskivor med brandbeständig beläggning på ena sidan (tex. PROMASTOP-CB 50, PROMASTOP-CB/CC 50 el. HILTI CFS-CT B).
3

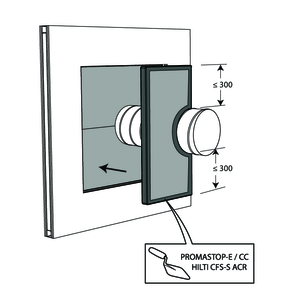

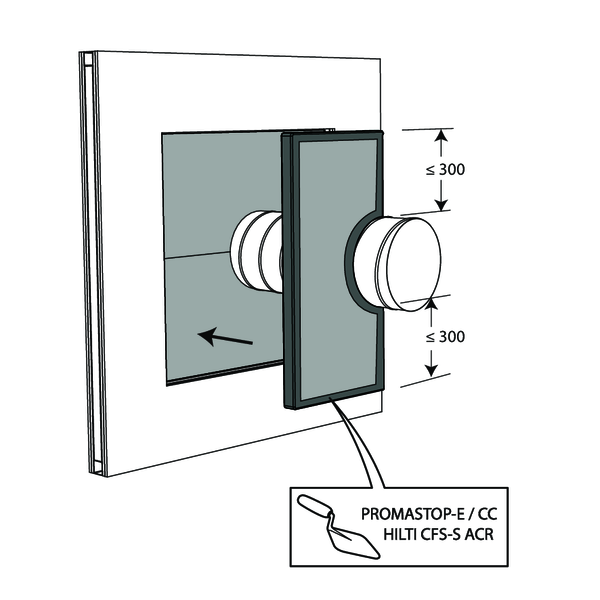

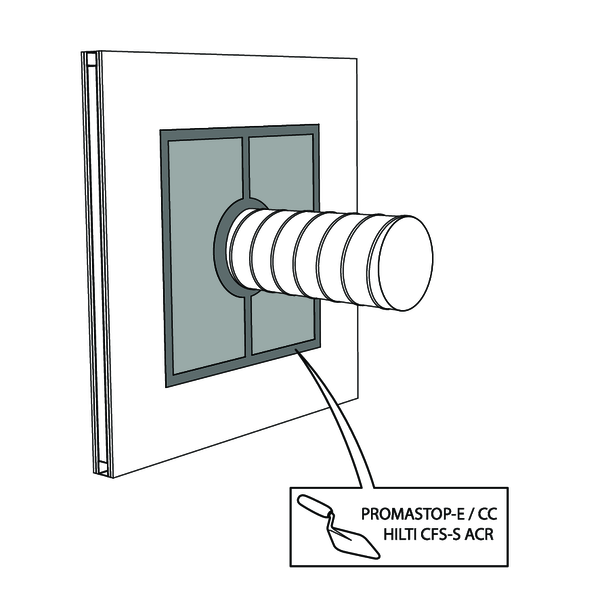

Skarvarna på dessa två lager måste läggas förskjutna och alla skarvar och kanter ska ha beläggning (typ PROMASTOP-CC el. HILTI CFS-S-ACR).
4
5

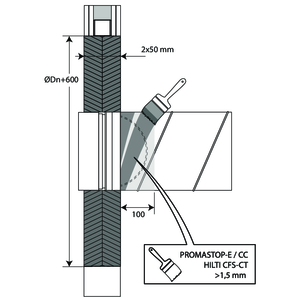

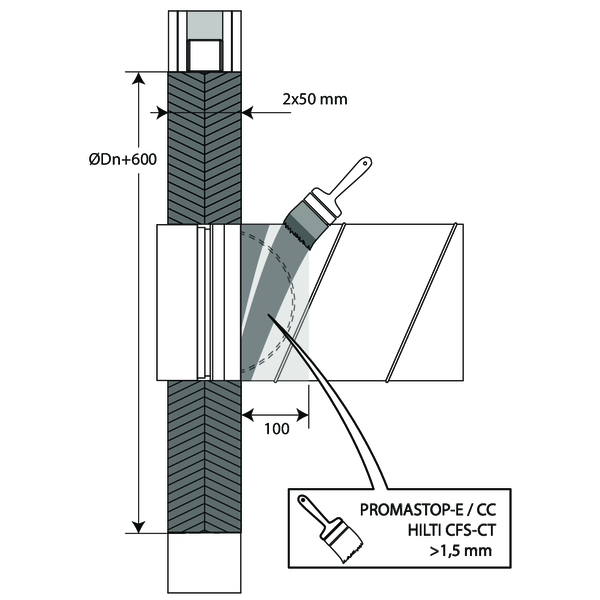

100 mm av kanalen där spjällbladet sticker ut täcks med ett lager (>1,5 mm) endotermisk beläggning (typ PROMASTOP-CC el. HILTI CFS-CT)
6
Spjället behöver inte vara centrerat i öppningen (med maxmått kanal + 600 mm). Det maximala avståndet mellan spjället och kanten på öppningen är 400 mm.

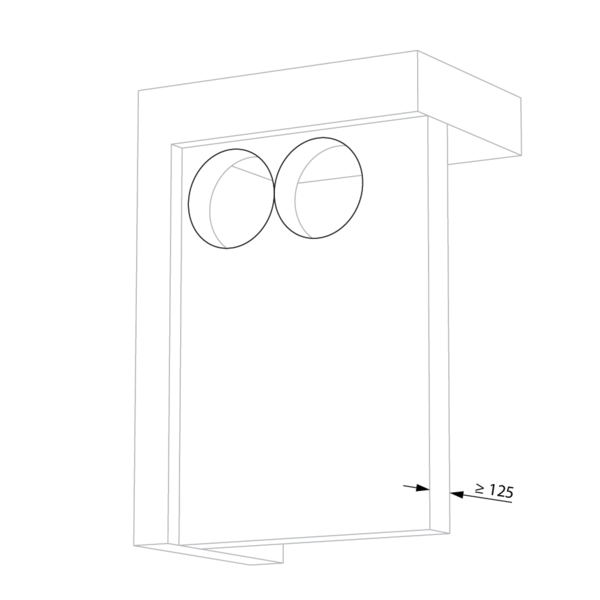

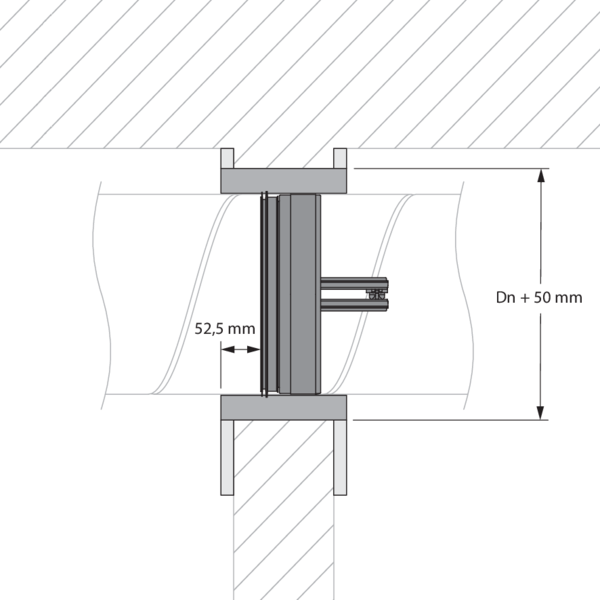

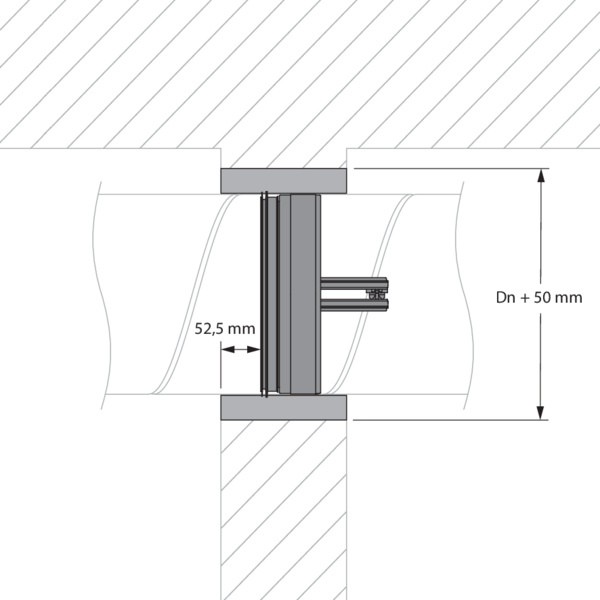

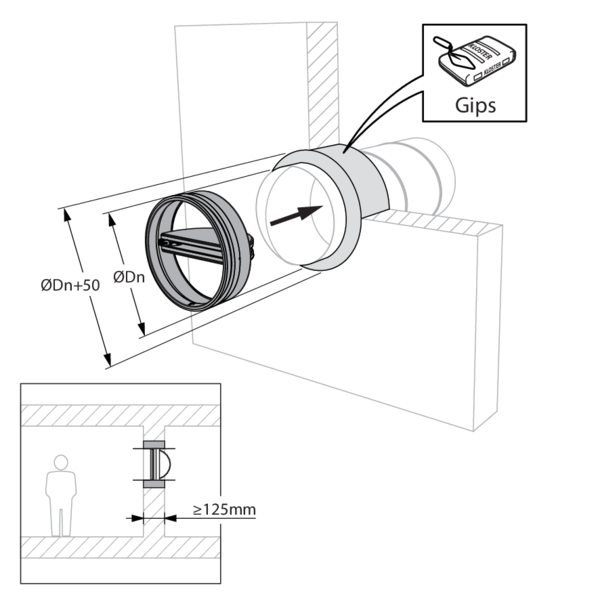

Installation i en betongvägg SC+90, försegling gips

Produkten testades och godkändes i:
  • Lättbetong ≥ 125 mm | EI 90 (ve i o) S - (300Pa) | Gips | Typ av installation: inbyggd i en kanal, 0–360°. Minimala avstånd godkänt. | SC+90 Ø 100-200 mm
1
2
3
4
5
6
7
8

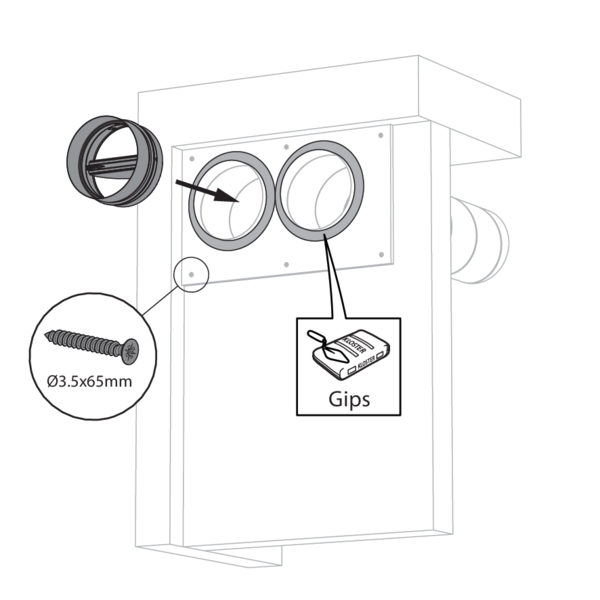

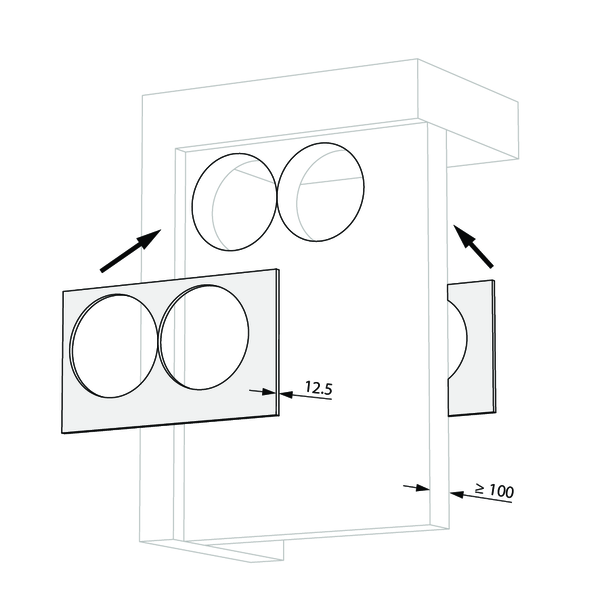

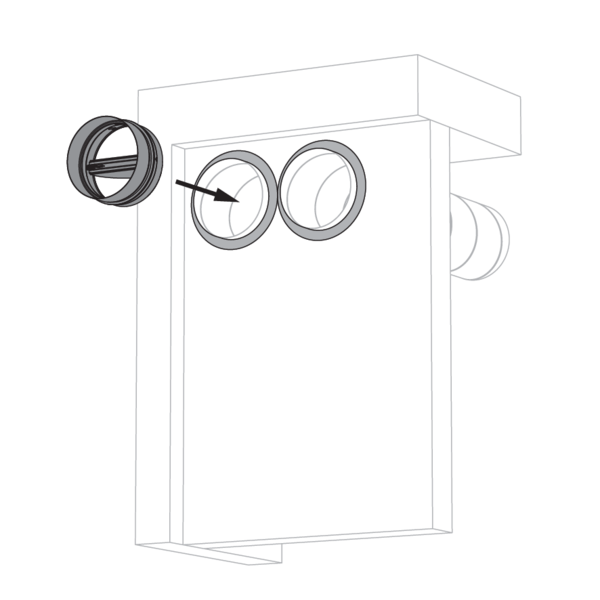

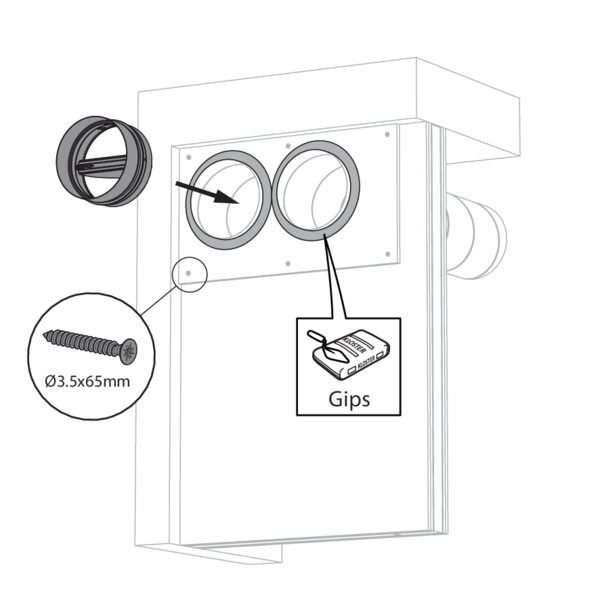

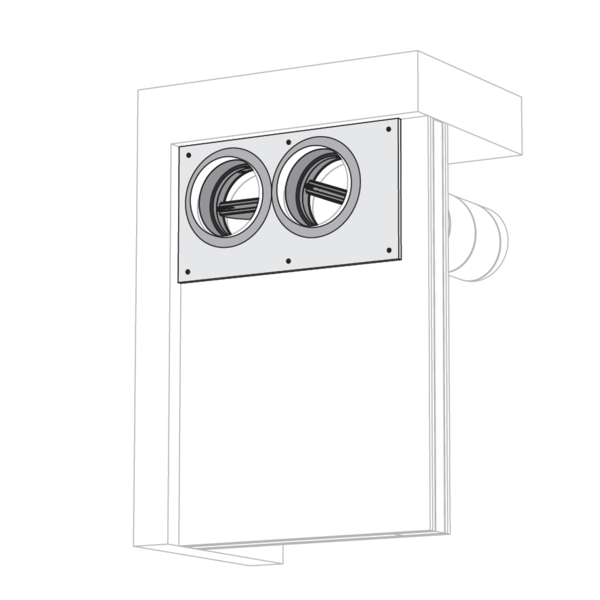

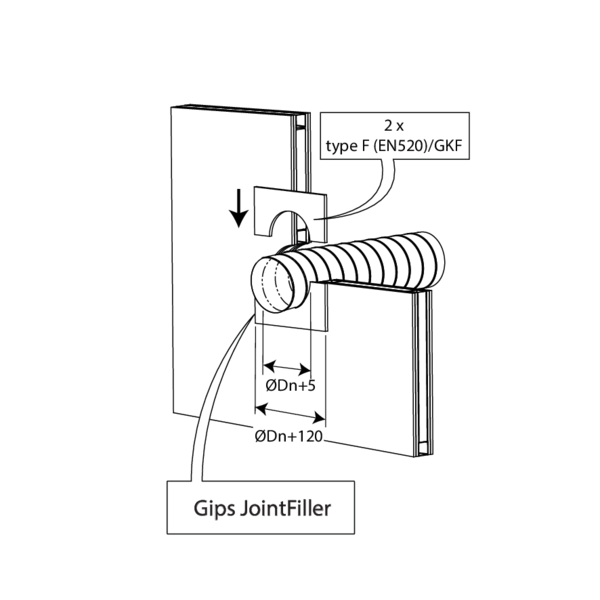

Montering i en betongvägg SC+90, försegling gips + 2 x 12.5 mm gipsskiva typ F

Produkten testades och godkändes i:
  • Lättbetong ≥ 100 mm | EI 90 (ve i o) S - (300Pa) | Gips + 2 x 12.5 mm gipsskiva typ F (EN520) | Typ av installation: inbyggd i en kanal, 0–360°. Minimala avstånd godkänt. | SC+90 Ø 100-200 mm
1
2
3
4
5

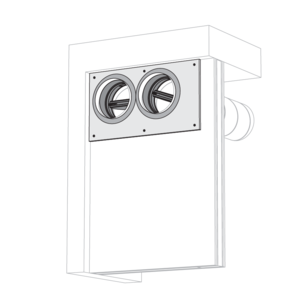

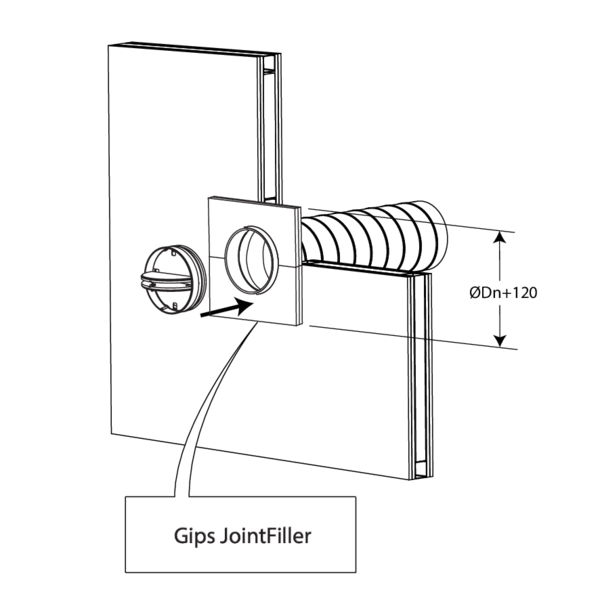

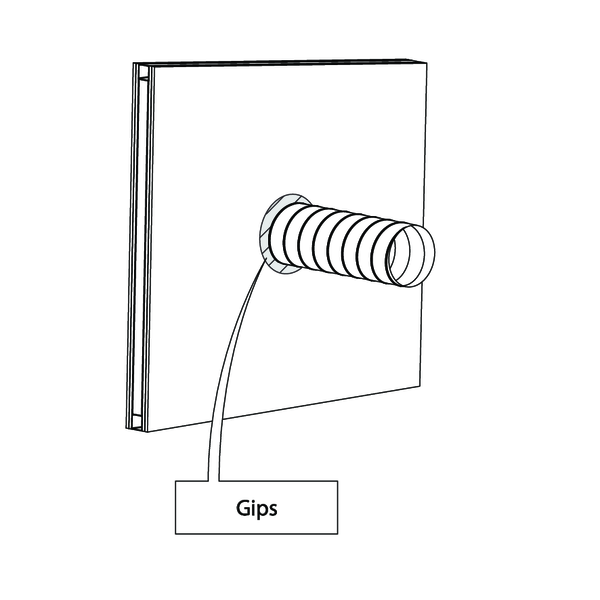

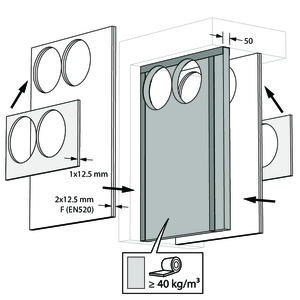

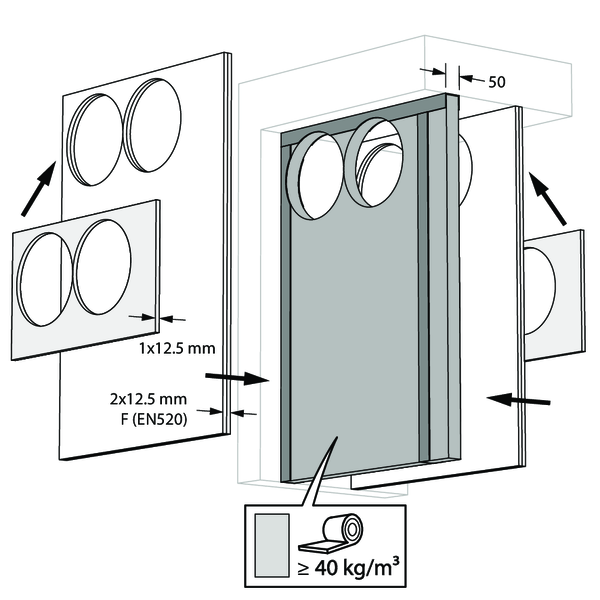

Montering i en lättvägg SC+90, försegling gips + 2 x 12.5 mm gipsskiva typ F

Produkten testades och godkändes i:
  • Stålreglar med gipsskiva typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300Pa) | Gips + 2 x 12.5 mm gipsskiva typ F (EN520) | Typ av installation: inbyggd i en kanal, 0–360°. Minimala avstånd godkänt. | SC+90 Ø 100-200 mm
1
2
3
4
5

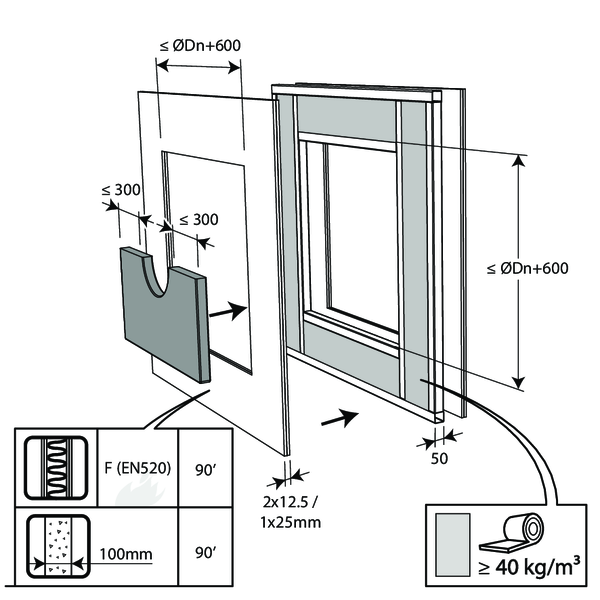

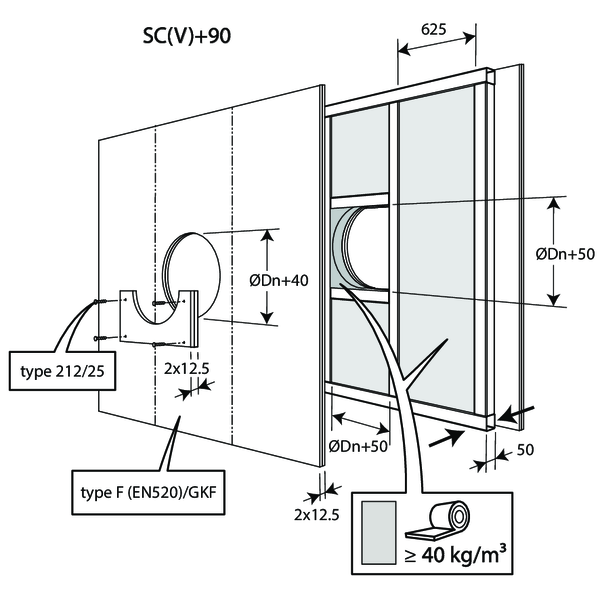

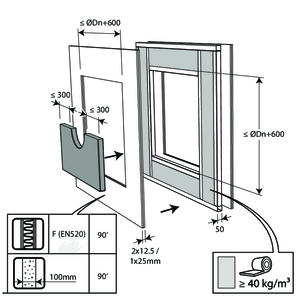

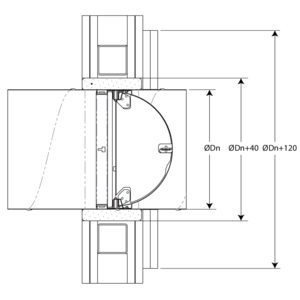

Montering i lättvägg SC+90, försegling stenull, gips och täckplattor

Produkten testades och godkändes i:
  • Stålreglar med gipsskiva typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300Pa) | Stenull ≥ 40 kg/m³ + gips + täckplattor | Typ av installation: inbyggd i en kanal, 0–360° | SC+90 Ø 100-200 mm
1
2
3
4
5

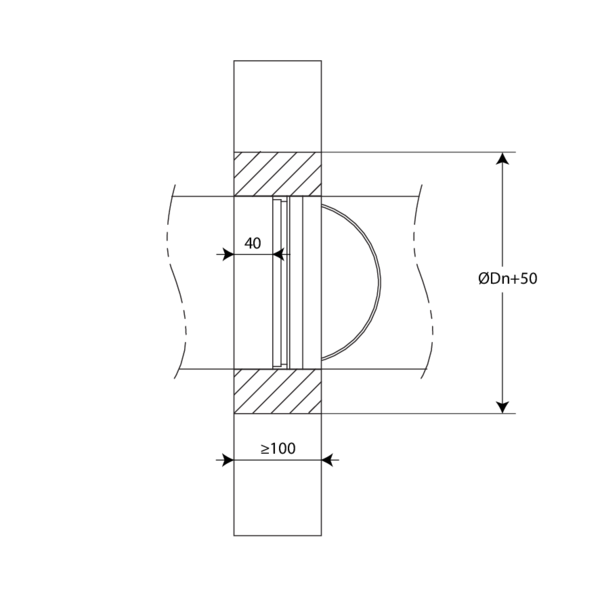

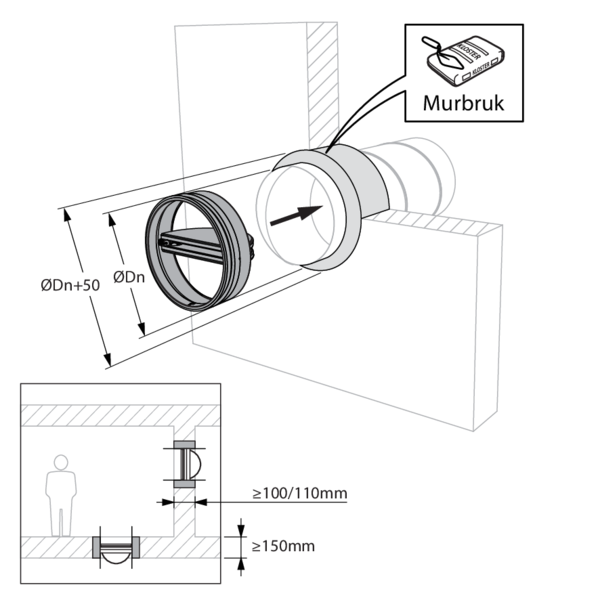

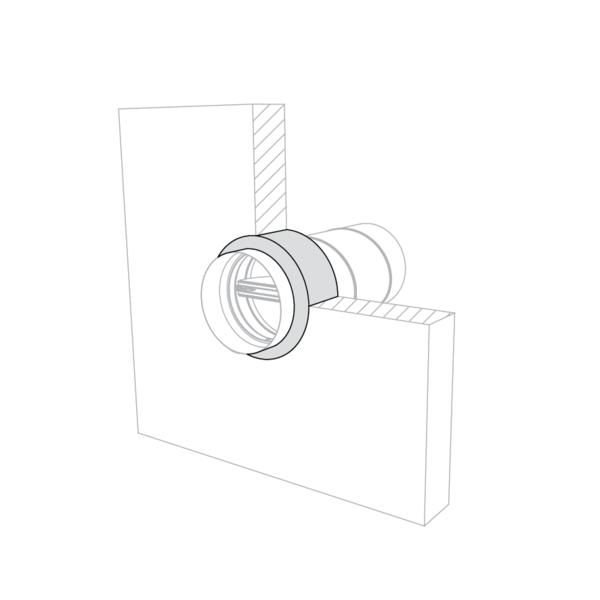

Montering i betongvägg/golv med murbrukstätning för SC+60, SC+90 och SC+120

Produkten testades och godkändes i:
  • Lättbetong ≥ 150 mm | EI 90 (ho i o) S - (300Pa) | Murbruk | Typ av installation: inbyggd i en kanal, 0–360° | SC+90 Ø 100-200 mm
  • Lättbetong ≥ 100 mm | EI 90 (ve i o) S - (300Pa) | Murbruk | Typ av installation: inbyggd i en kanal, 0–360° | SC+90 Ø 100-200 mm
1
2
3

Allmänna kommentarer

  • Kontrollera att bladet kan rör sig fritt.
  • Brandspjället måste vara tillgängligt för inspektion och underhåll.
  • Iaktta säkerhetsavstånd till andra byggnadselement.

Produktspecifika kommentarer

  • Spjället ska installeras i enlighet med montageanvisningen och provningsrapporten.
  • De resultat som erhålls i standardiserade bärverk enligt EN 1366-2 gäller även för liknande bärverk med ett brandmotstånd, tjocklek och densitet som är lika med eller större än bärverket i testet. Mer information om standardiserade bärande konstruktioner: https://www.rft.eu/sv-sv/sida/brandsakerhet/rattsligt-sammanhang/europeiska-bestammelser/standardiserade-stodkonstruktioner
  • Monteringsriktning: spjället kan monteras med axeln i alla riktningar (0–360°)
  • Luftflödets riktning: valfritt
  • Om produkten ändras på något annat sätt än vad som beskrivs i detta dokument, kommer inte Rf-Technologies att ansvara för ev. skador och garantin upphör då att gälla.
