SC+90 - Einbau

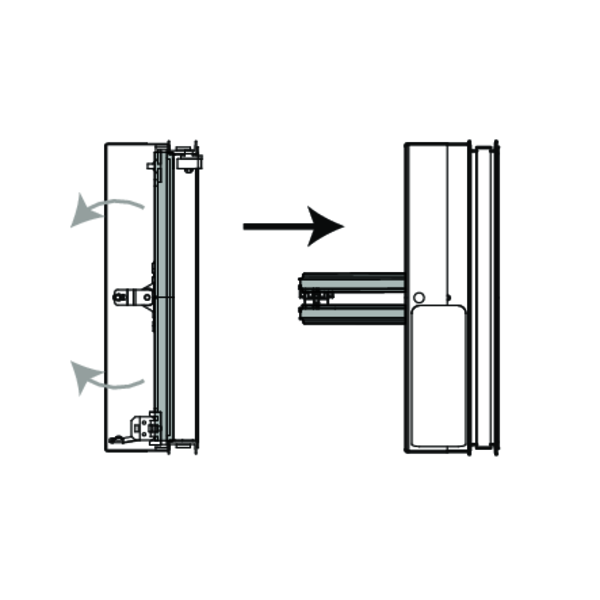

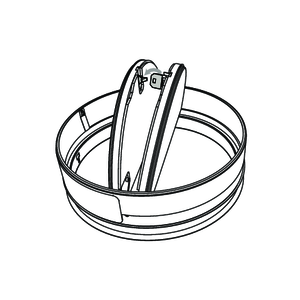

Betrieb: manuelle Öffnung

1
2

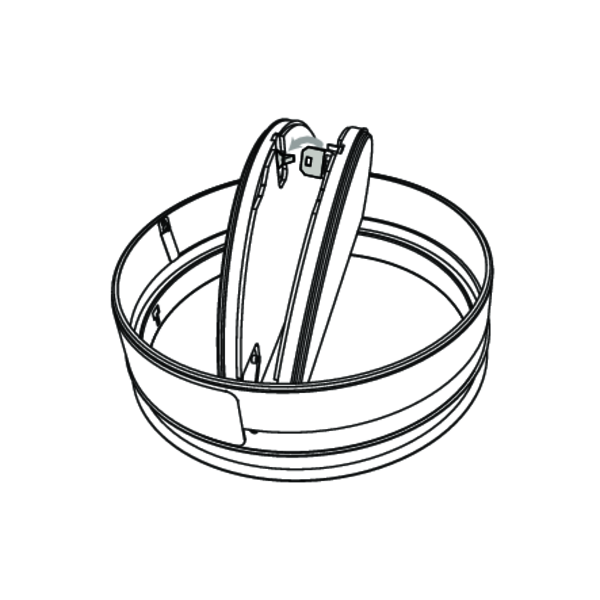

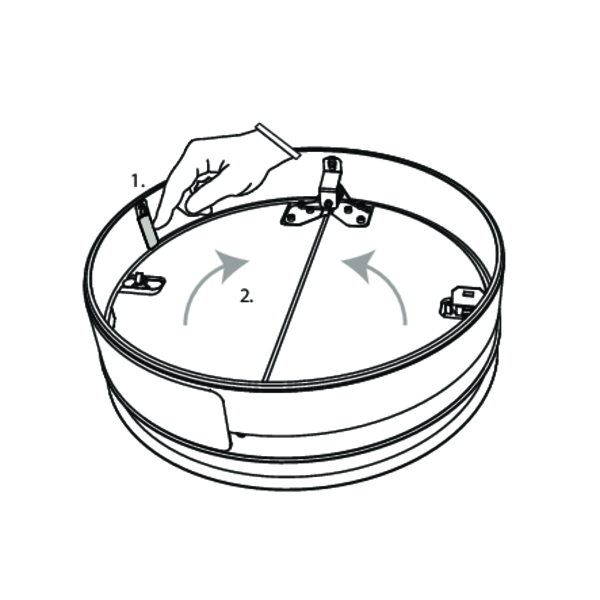

Die zwei Rastfedern vorsichtich eindrücken, um die Klappen zu entriegeln
3
Klicken Sie das Schmelzlot in die Halterung, um die Klappen zu sichern

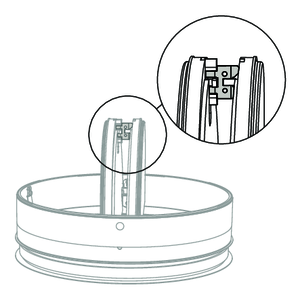

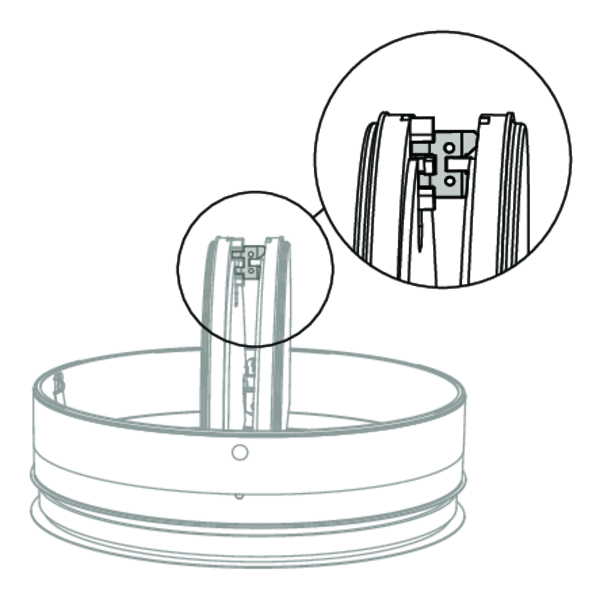

Betrieb: manuelles Schließen

1
2

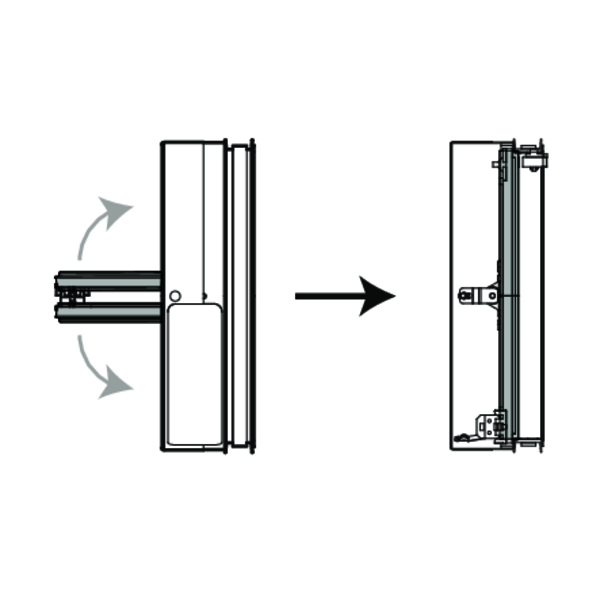

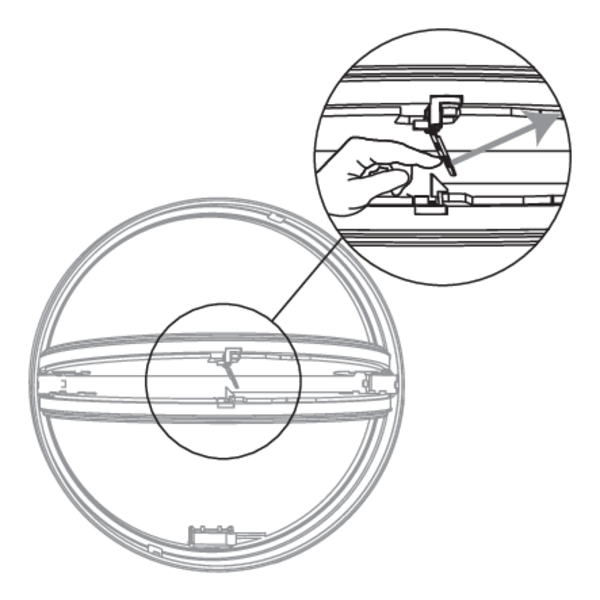

Zum Lösen (Schließen) der Klappenblätter, diese gegeneinander drücken. Vorsichtig das Schmelzlot zur Seite drücken.
3

Elektrische Verkabelung

1

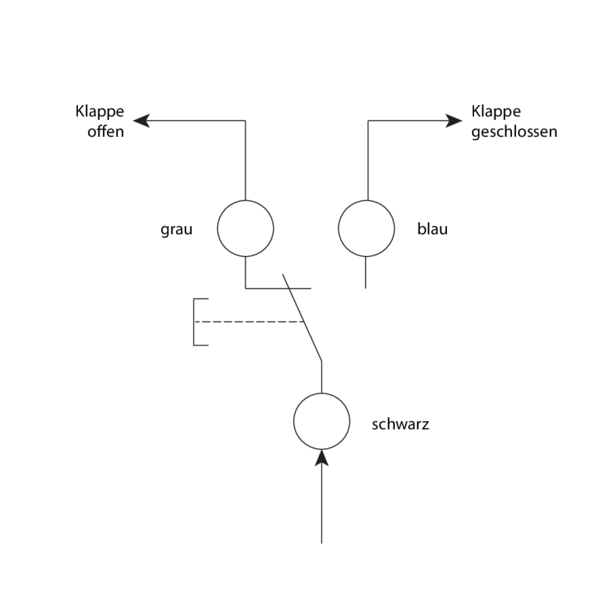

Am Metallgehäuse kann ein Endlagenschalter (FCU) angebracht werden. Ziel ist es, die Lage des Klappenblattes aus der Ferne zu ermitteln. 1mA…6A DC 5V…AC250V. COM: schwarz; NF : grau; NO:blau. Stromversorgung: max. 250V; Leistungsaufnahme: max 6A; Schutzgrad: IP65; Kabellänge: 500mm

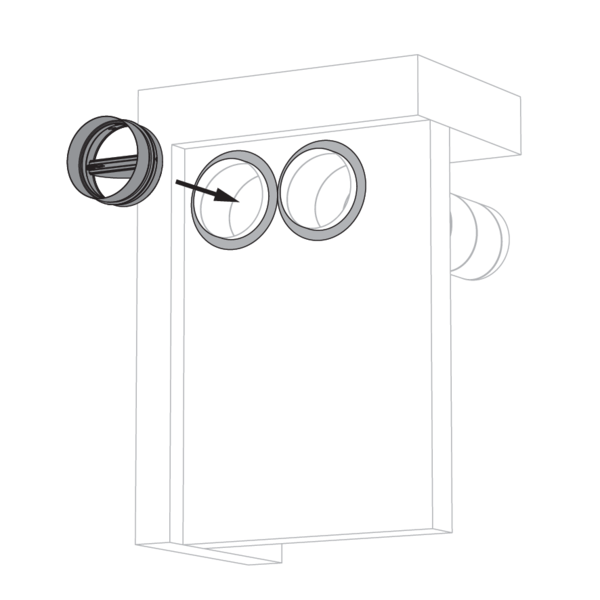

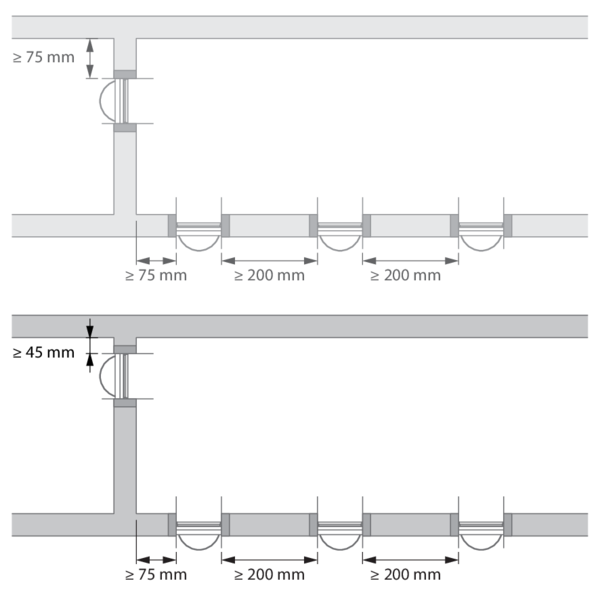

Einbau in minimalem Abstand zu einem Bauteil und oder zu einer anderen Brandschutzklappe

1
Gemäß der europäischen Prüfnorm muss eine Brandschutzklappe mit einem Mindestabstand von 75 mm zu einer angrenzenden Wand und 200 mm zu einer anderen Klappe eingebaut werden, sofern die Lösung nicht für einen kürzeren Abstand geprüft ist. Diese Reihe der Rf-t Brandschutzklappen wurde erfolgreich geprüft und kann in einer vertikalen Stützkonstruktion mit einem Abstand unterhalb der vorgegebenen Norm installiert werden.

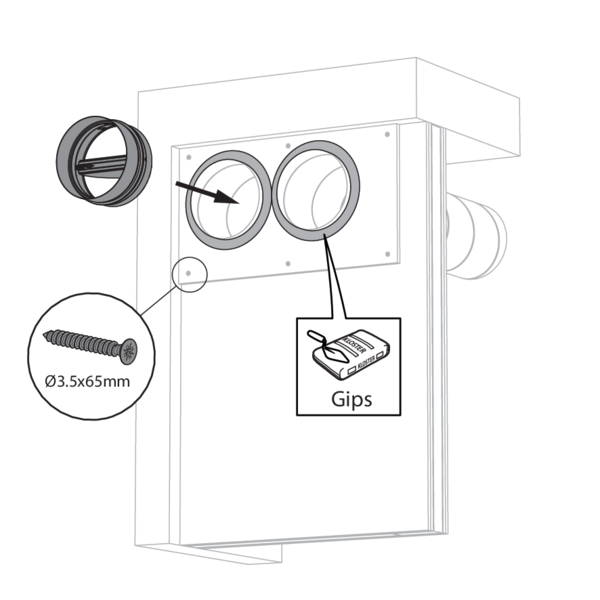

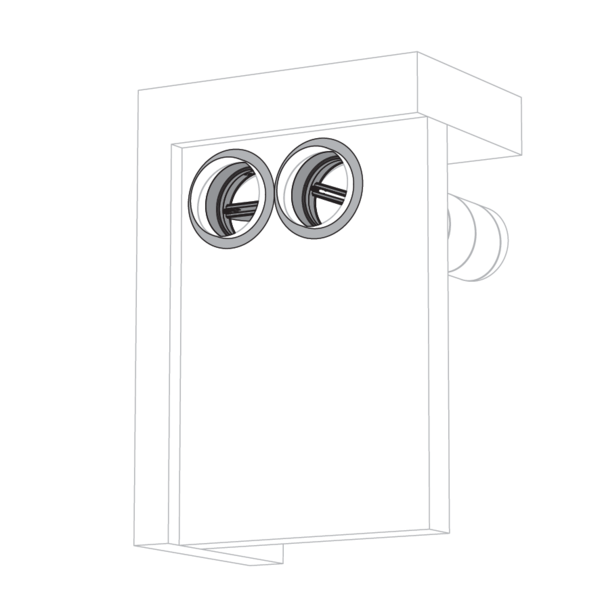

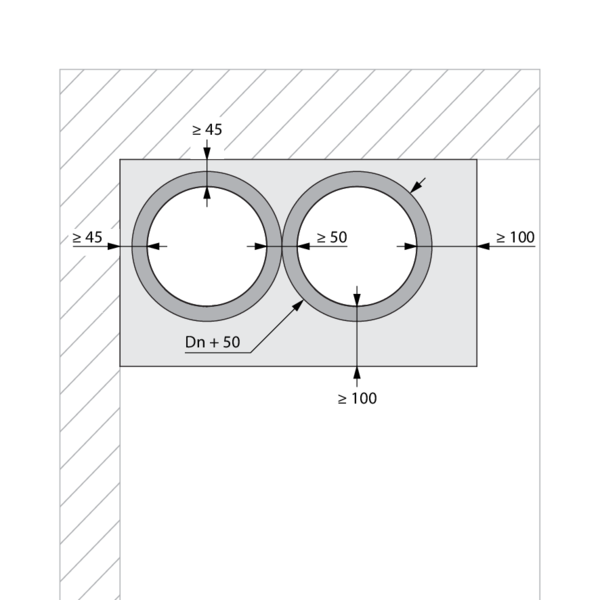

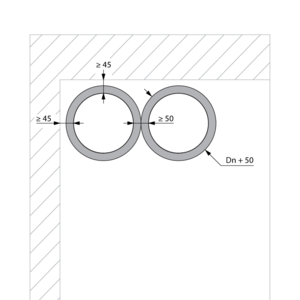

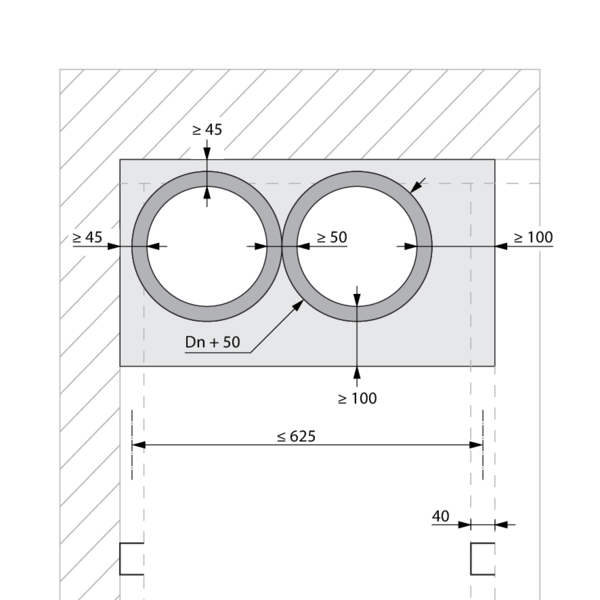

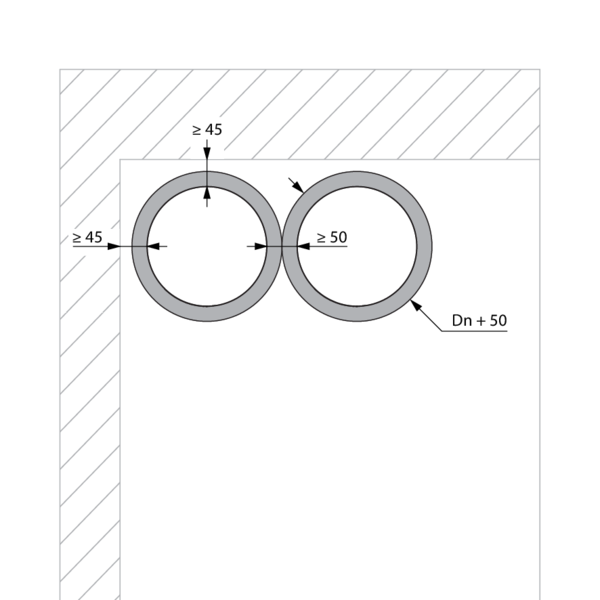

Für die Brandschutzklappen SC+60 und SC+90 in runden Lüftungskanälen wird der Mindestabstand zwischen zwei Brandschutzklappen auf 50 mm und für Wand/Decke auf 45 mm festgelegt.
2

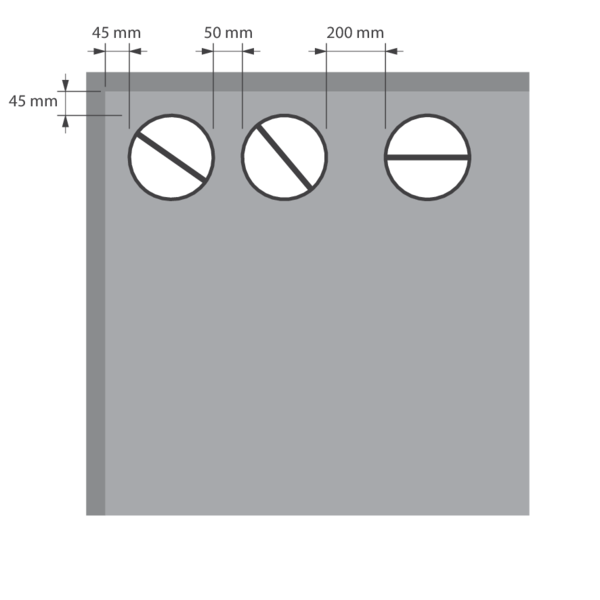

Einschränkungen
Es können maximal 2 runde Klappen mit Mindestabstand horizontal voneinander installiert werden.

Einbau in Massivwand, Abdichtung mit Streifen Steinwolleplatten und Beschichtung - SC+90

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (ve i o) S - (300Pa) | Steinwolle + Beschichtung ≥ 140 kg/m³ + beschichteter Kanal | Art der Installation: Einbau mit Kanal, 0-360° | SC+90 Ø 100-200 mm
1
2

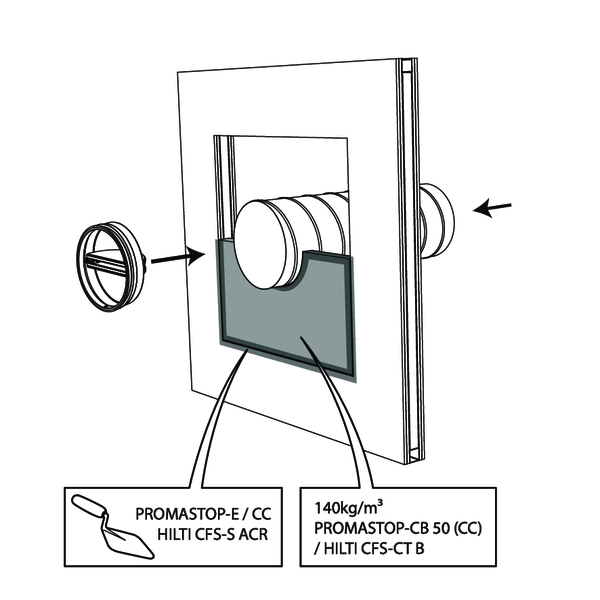

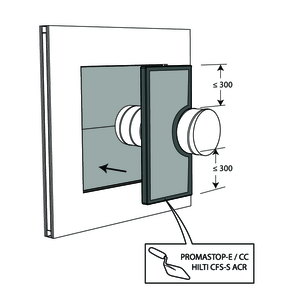

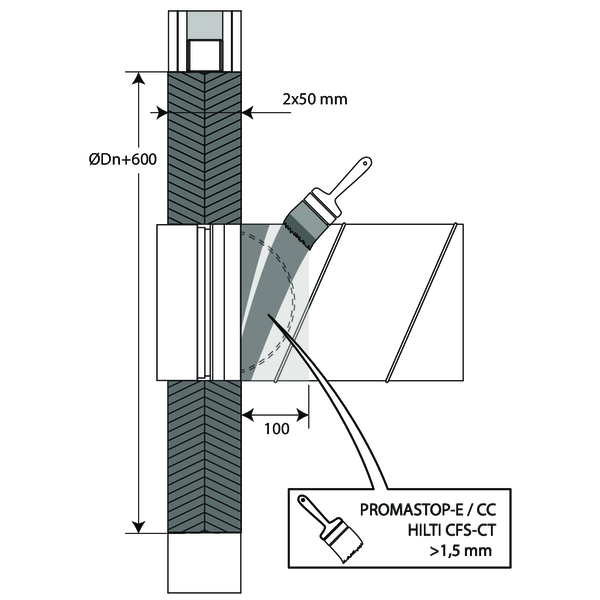

Die Wandöffnung um das Lüftungsrohr mit der Brandschutz-Absperrklappe wird mit zwei Lagen 50 mm dicken vorbeschichteten Steinwolleplatten ( Typ PROMASTOP-CB 50 / PROMASTOP-CB/CC 50 / HILTI CFS-CT B) dicht verschlossen
3

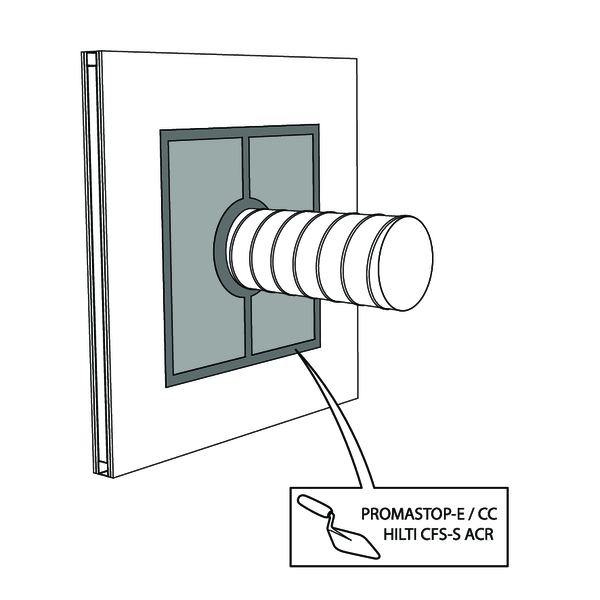

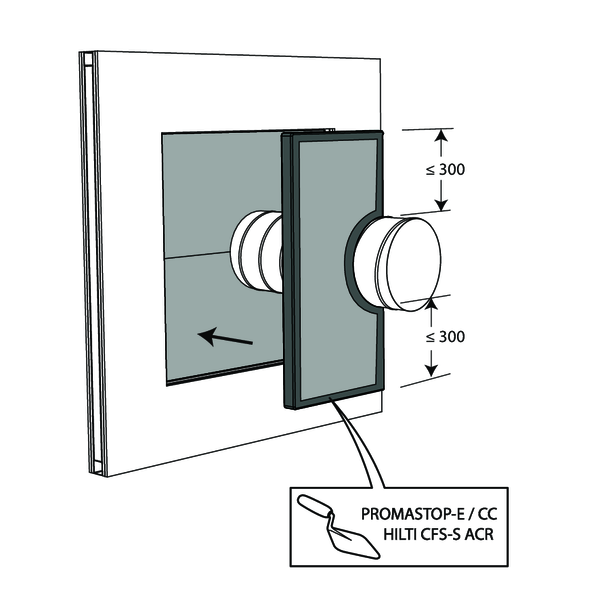

Die zwei Steinwolleplatten müssen fugenversetzt und mit der beschichteten Seite nach außen angeordnet werden. Alle Kanten müssen auf gesamter Länge mit der Beschichtung (Typ PROMASTOP-CC / HILTI CFS-S-ACR) bestrichen werden.
4
5

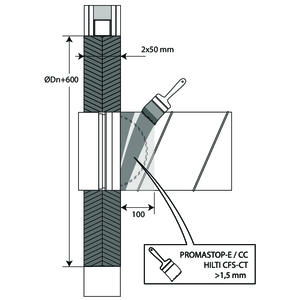

Das Lüftungsrohr ist mit einer Lage (>1,5 mm) endothermischer Beschichtung (Typ: PROMASTOP-CC / HILTI CFS-CT) auf einer Länge von 100 mm auf der Seite zu beschichten, auf der die geöffneten Klappenblätter überstehen.
6
Das Lüftungsrohr, in der die Klappe eingesetzt ist, muss nicht mittig der Öffnung verlegt sein (maximal Durchmesser Rohr + 600mm). Der maximale Abstand zwischen der Klappe und dem Rand der Öffnung beträgt 400mm

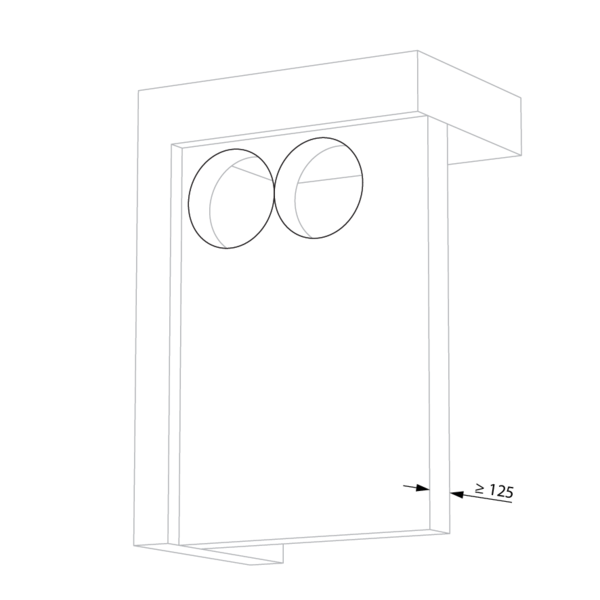

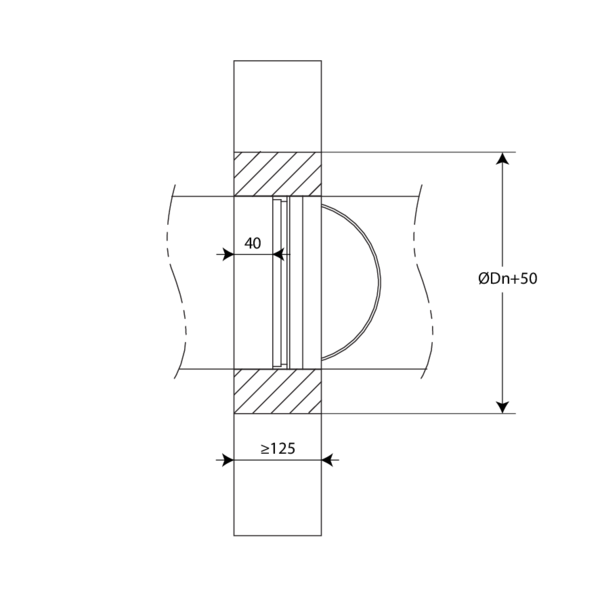

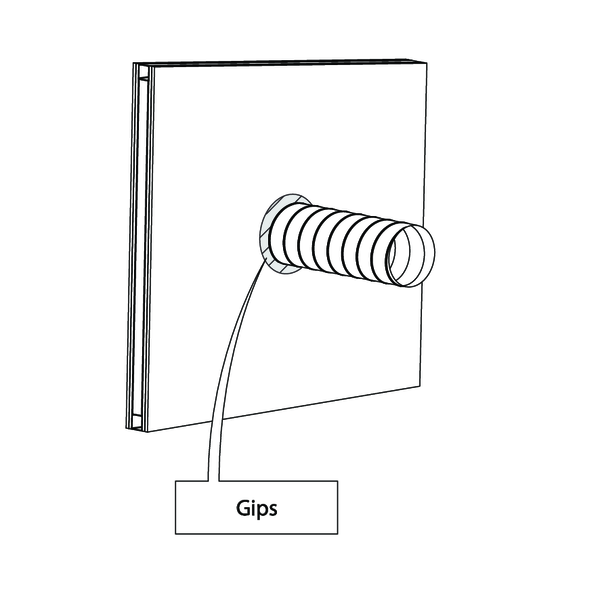

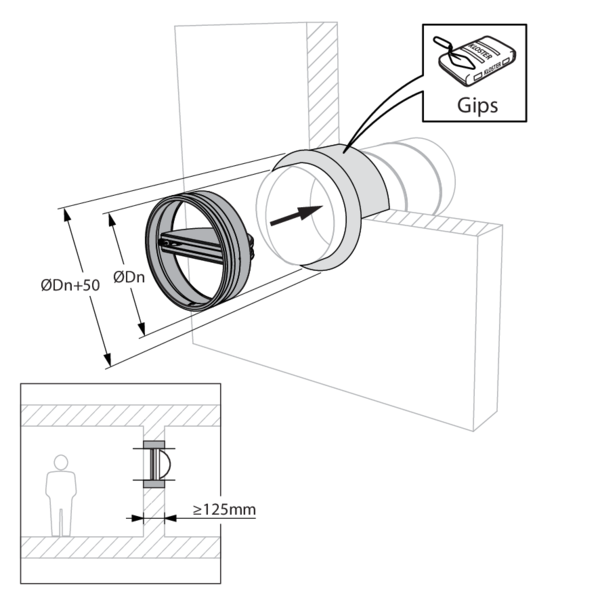

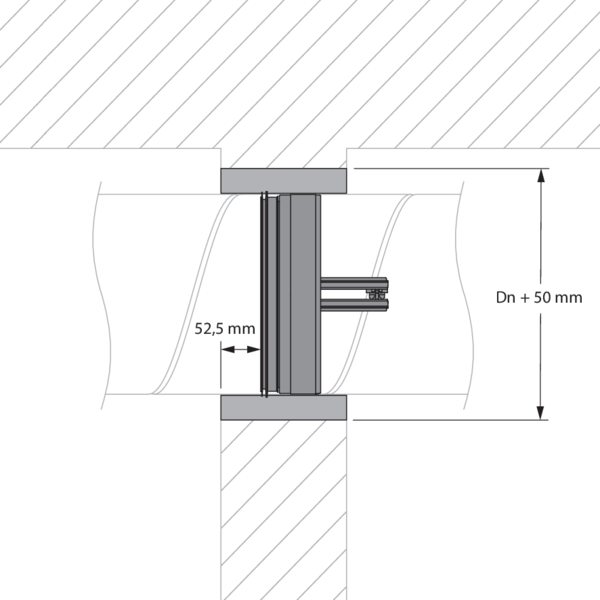

Einbau in eine Massivwand geeignet für SC+90, Verschluss der Öffnung mit Gips

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 125 mm | EI 90 (ve i o) S - (300Pa) | Gips | Art der Installation: Einbau mit Kanal, 0-360°. Mindestabstände zugelassen. | SC+90 Ø 100-200 mm
1
2
3
4
5
6
7
8

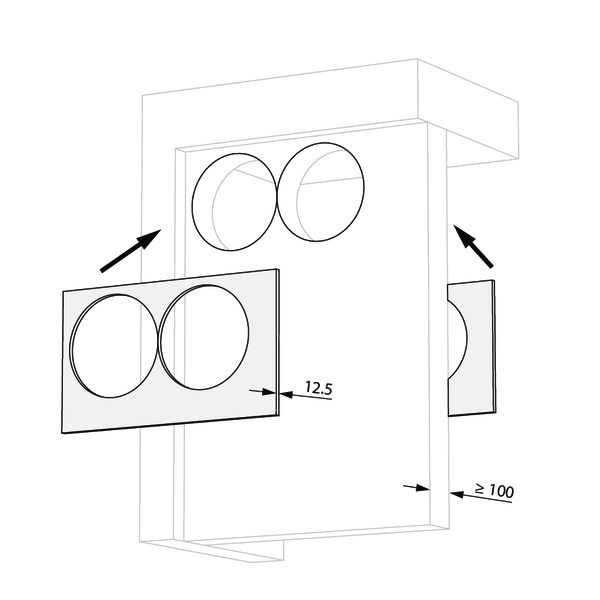

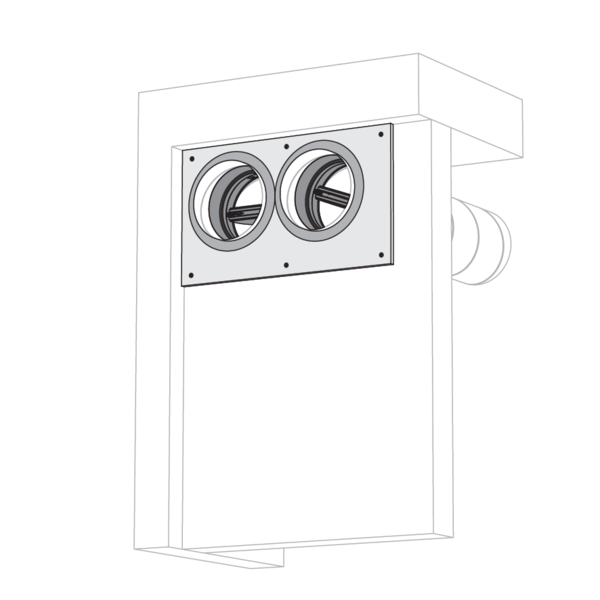

Einbau in eine Massivwand geeignet für SC+90, Verschluss der Öffnung mit Gips + 2 x 12.5 mm Gipskarton Typ F

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (ve i o) S - (300Pa) | Gips + 2 x 12.5 mm Gipskarton Typ F (EN520) | Art der Installation: Einbau mit Kanal, 0-360°. Mindestabstände zugelassen. | SC+90 Ø 100-200 mm
1
2
3
4
5

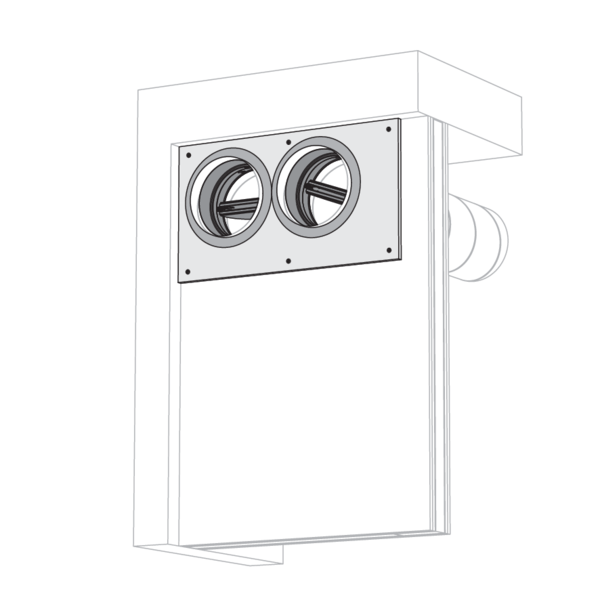

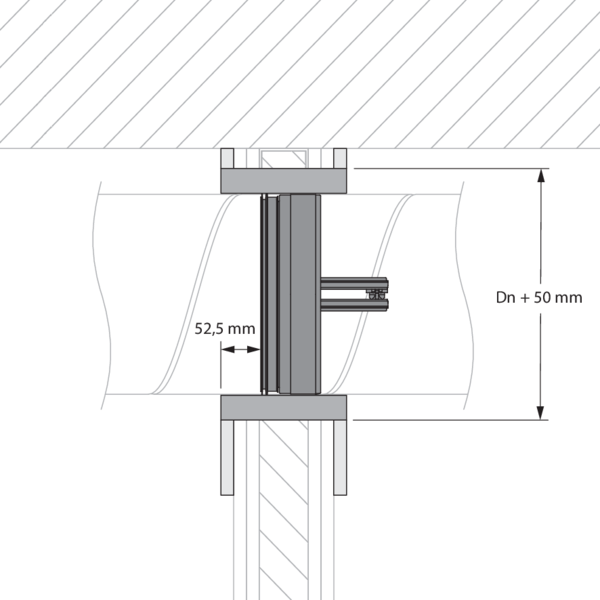

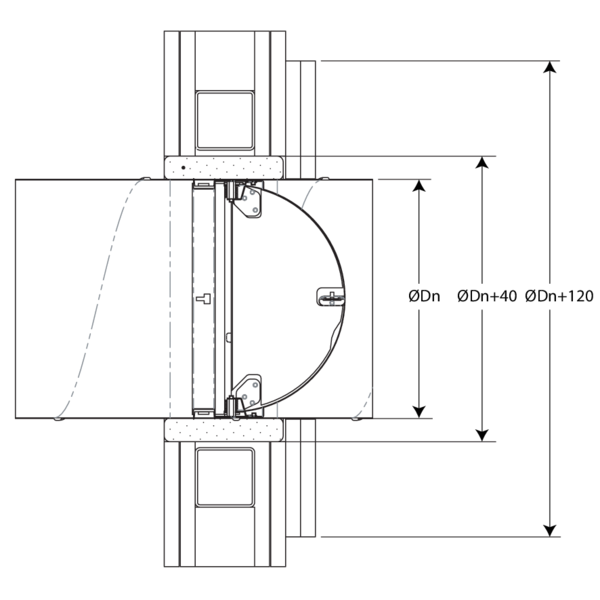

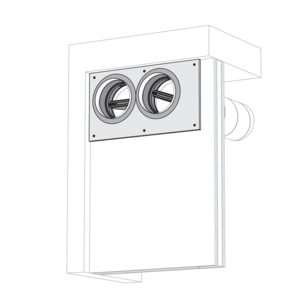

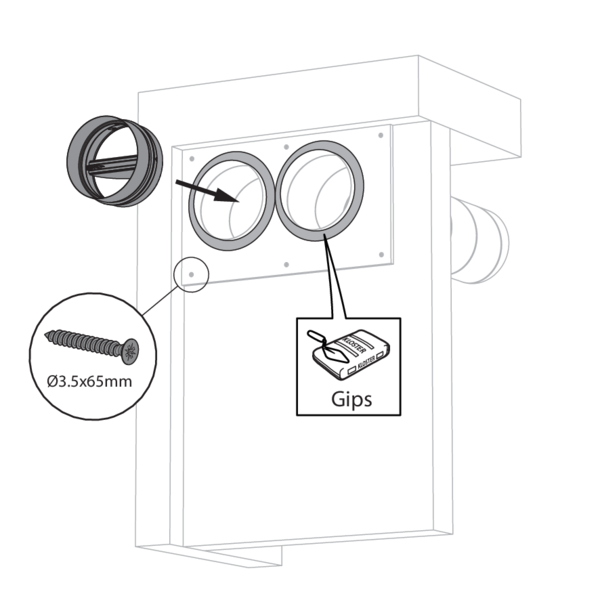

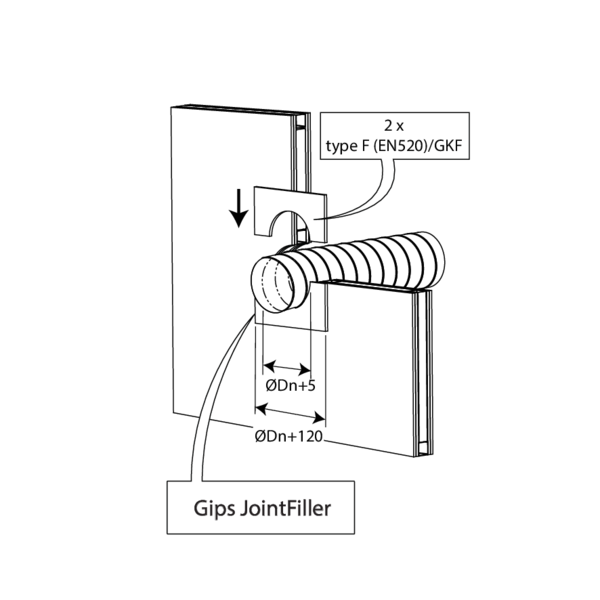

Einbau in Leichtbauwand geeignet für SC+90, Verschluss der Öffnung mit Gips + 2 x 12.5 mm Gipskarton Typ F

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300Pa) | Gips + 2 x 12.5 mm Gipskarton Typ F (EN520) | Art der Installation: Einbau mit Kanal, 0-360°. Mindestabstände zugelassen. | SC+90 Ø 100-200 mm
1
2
3
4
5

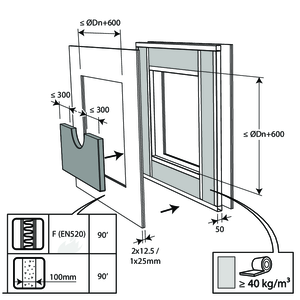

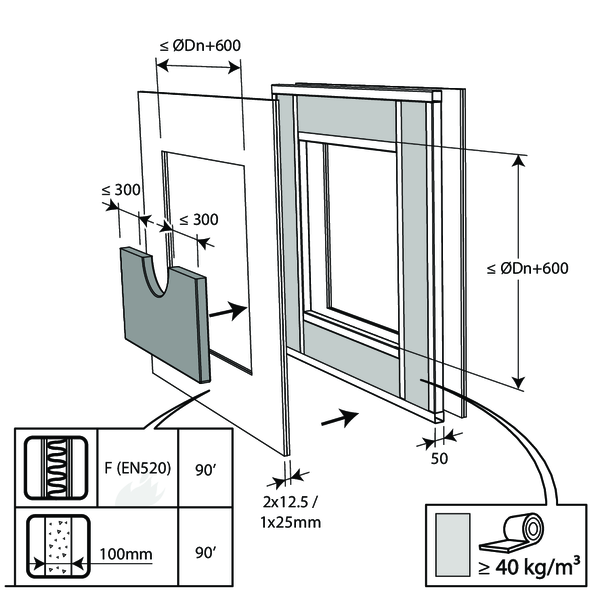

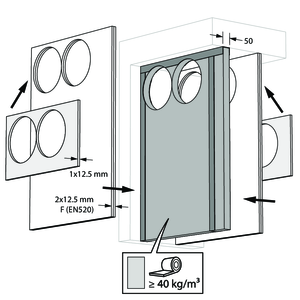

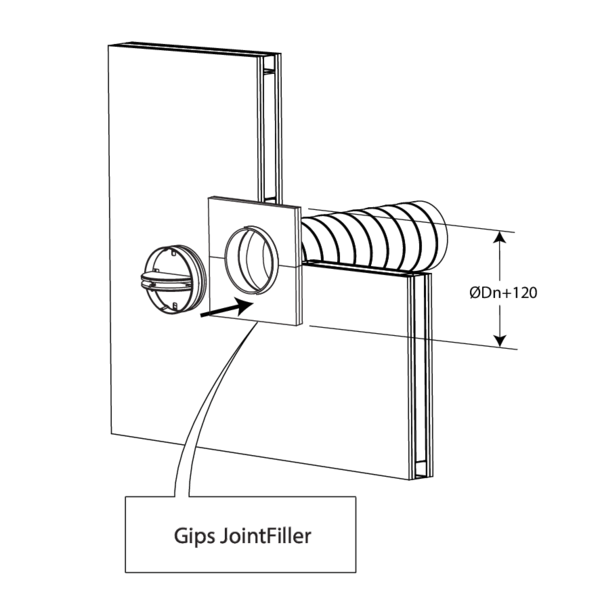

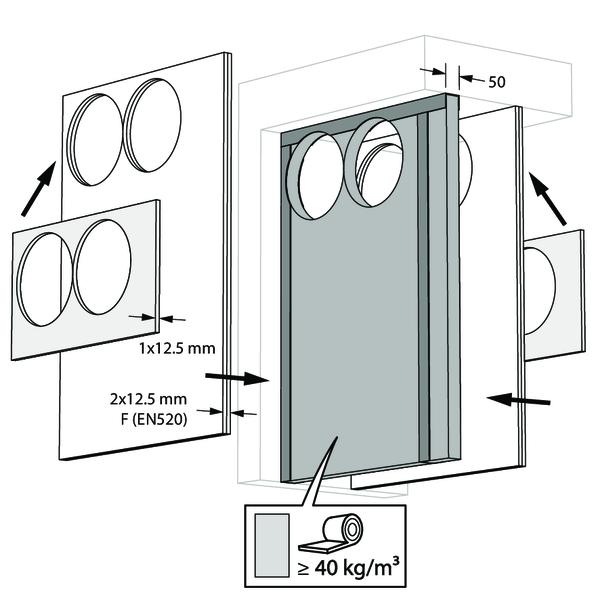

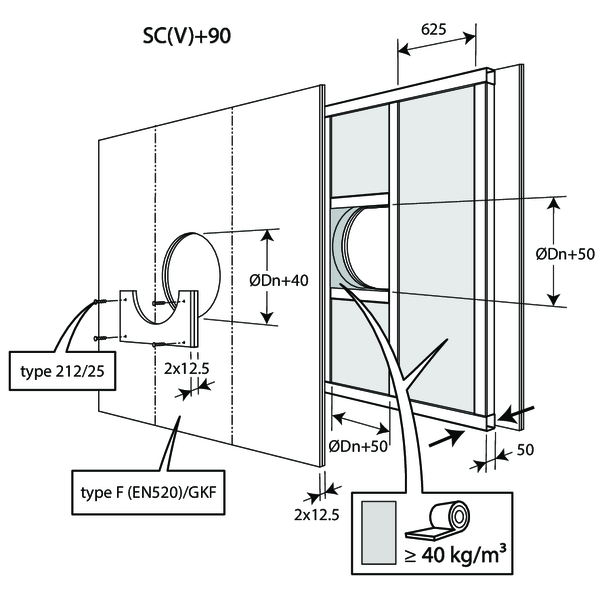

Einbau in Leichtbauwand geeignet für SC+90, Verschluss der Öffnung mit mit Steinwolle, Gips und Abdeckplatten

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Metallständerwand: Gipskartonwand Typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300Pa) | Steinwolle ≥ 40 kg/m³ + Gips + Abdeckplatten | Art der Installation: Einbau mit Kanal, 0-360° | SC+90 Ø 100-200 mm
1
2
3
4
5

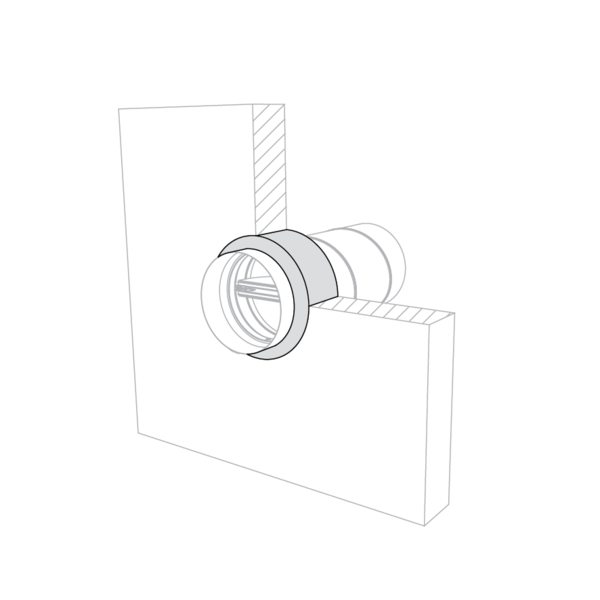

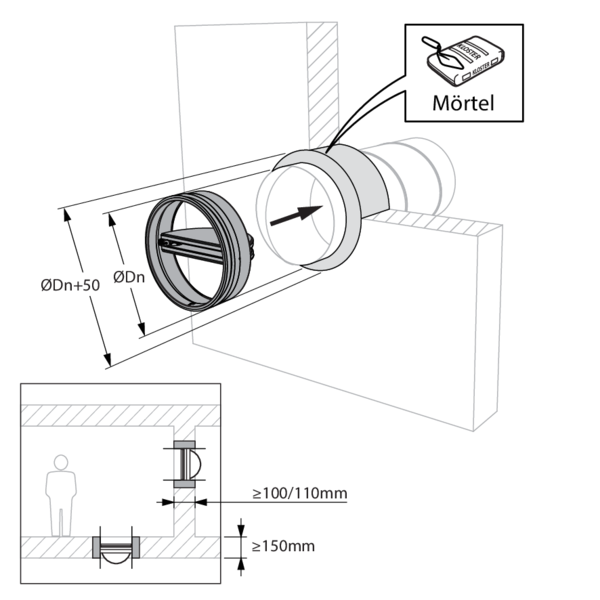

Einbau in Massivwand und Decke mit Mörtelabdichtung für SC+60, SC+90 en SC+120

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 150 mm | EI 90 (ho i o) S - (300Pa) | Mörtel | Art der Installation: Einbau mit Kanal, 0-360° | SC+90 Ø 100-200 mm
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (ve i o) S - (300Pa) | Mörtel | Art der Installation: Einbau mit Kanal, 0-360° | SC+90 Ø 100-200 mm
1
2
3

Allgemeine Bemerkungen

  • Prüfen Sie, ob sich das Klappenblatt frei bewegen kann.
  • Die Brandschutz-Absperrklappe muss für die Überprüfung und Wartung zugänglich sein.
  • Bitte halten Sie Sicherheitsabstände zu anderen Bauelementen ein.

Produktspezifische Bemerkungen

  • Die Klappe muss entsprechend dem Klassifizierungsbericht und der Installationsanweisung installiert werden
  • Die in genormten Tragwerken nach EN 1366-2 erzielten Ergebnisse gelten auch für ähnliche Tragwerke mit einer Feuerbeständigkeit, Dicke und Dichte, die gleich oder größer ist als die des geprüften Tragwerks. Weitere Informationen über genormte Tragwerke: https://www.rft.eu/de-de/seite/normen-gesetze/europaeische-verordnungen/55686
  • Einbaurichtung: Einbau in allen Achslagen möglich (0-360°)
  • Richtung des Luftstroms: beliebig
  • Wenn das Produkt abweichend von den Angaben in diesem Handbuch gehandhabt wird, lehnt Rf-Technologies jegliche Verantwortung ab und die Garantie erlischt!
