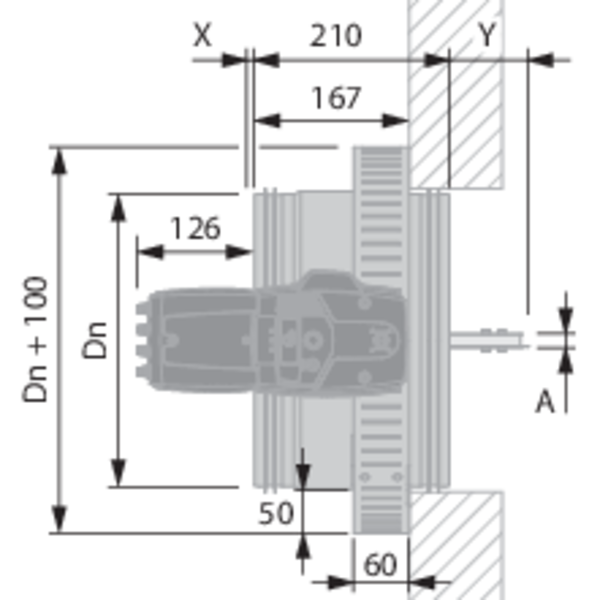

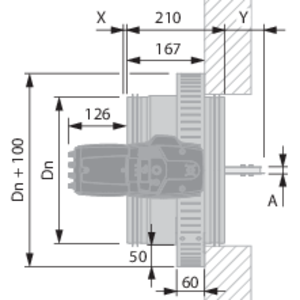

CRS60 - Dimensions
Gamme et dimensions
| ØDn [mm] | 100 | 125 | 150 | 160 | 180 | 200 | 250 | 300 | 315 | 355 |
|---|---|---|---|---|---|---|---|---|---|---|
| ØDn [mm] | 400 | 450 | 500 | 560 | 630 |
- Dépassement lame: X = du côté du mécanisme, Y = du côté mur
| ØDn [mm] | 100 | 125 | 150 | 160 | 180 | 200 | 250 | 300 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | - | - | - | - | - | - | - | 14 | 23 | 43 | 66 | 91 | 116 | 146 | 181 |
| Y | - | - | - | 10 | 18 | 30 | 55 | 78 | 88 | 108 | 130 | 155 | 180 | 210 | 245 |
| A | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 27 | 27 | 27 | 27 | 27 | 27 |
- CRS60
| UNIQ ME-TA | |
|---|---|
| P | 150 |
| Q | 136 |
| Z | 60.8 |
Poids Faire défiler vers le bas/la droite pour voir tout le tableau
| ØDn [mm] | 100 | 125 | 150 | 160 | 180 | 200 | 250 | 300 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kg | 2,5 | 2,9 | 3,4 | 3,5 | 3,8 | 4,2 | 5,5 | 6,5 | 7,0 | 6,7 | 10,6 | 10,9 | 13,7 | 15,6 | 18,5 |
