CRS60 - Installatie

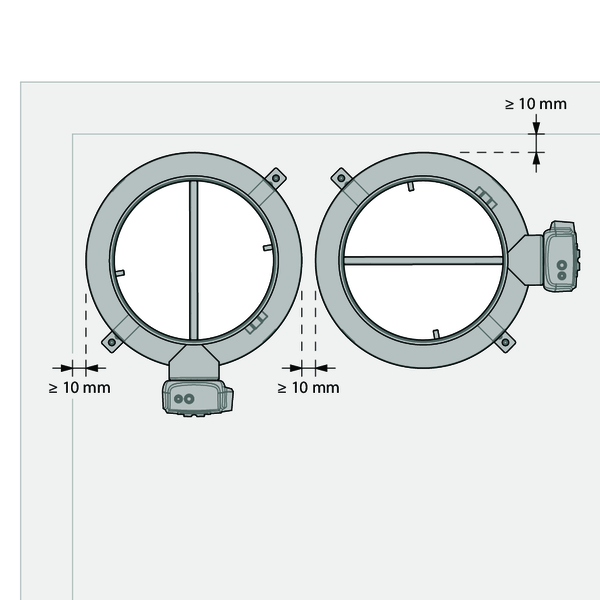

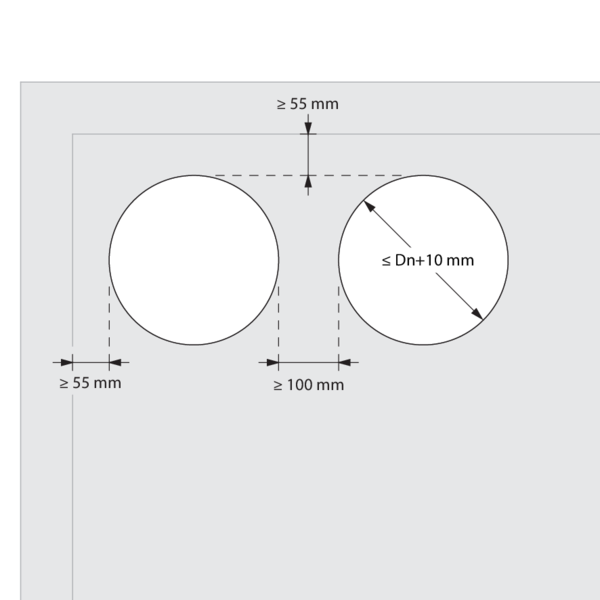

Plaatsing op minimale afstanden van een andere brandklep of van een aanpalende wand/vloer

1
Principe
Volgens de Europese testnorm EN 1366-2 bedraagt de minimaal vereiste afstand tussen 2 brandkleppen 200 mm en tussen een brandklep en een andere (draag)constructie 75 mm. Enkel als de klep op een kortere afstand van andere elementen werd getest mag ze ook zo geplaatst worden.
Deze brandklep van Rf-Technologies werd met succes getest en mag geïnstalleerd worden op een kortere afstand dan het door de norm vastgelegde minimum in volgende inbouwsituaties: • Plaatsing in massieve wand - afdichting met acrylaatkit • Plaatsing in flexibele wand (metal stud en gipskartonplaten) - afdichting met acrylaatkit • Plaatsing in massieve vloer - afdichting met acrylaatkit
2
Beperkingen
Er mogen maximaal 2 kleppen naast elkaar op een minimale afstand van wand en/of plafond/vloer geïnstalleerd worden.

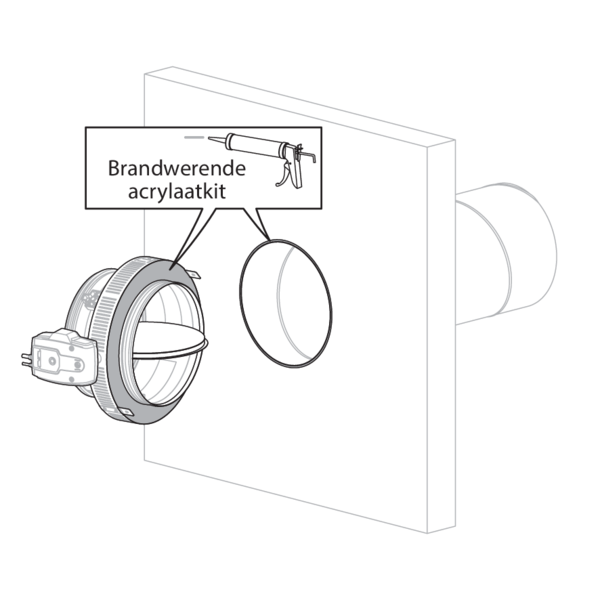

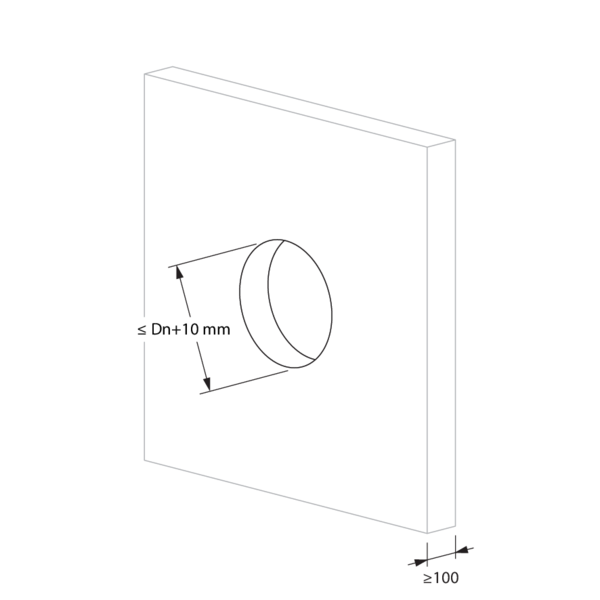

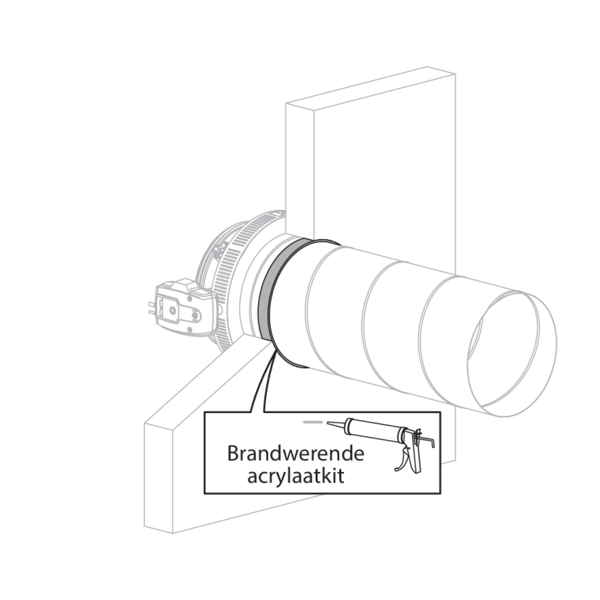

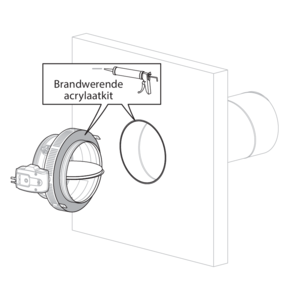

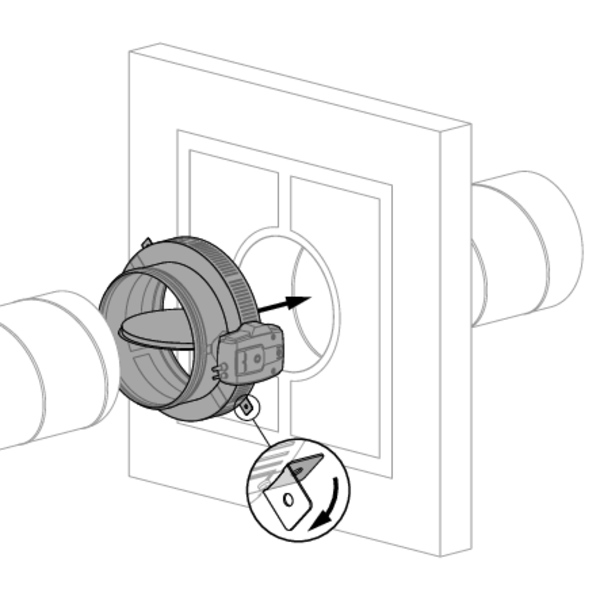

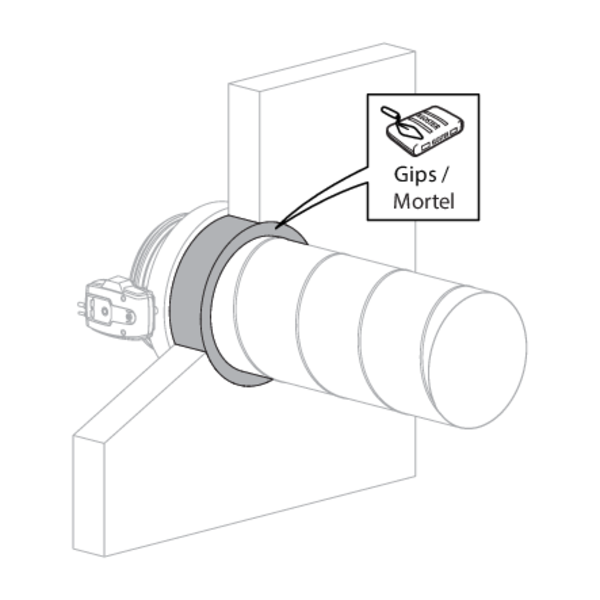

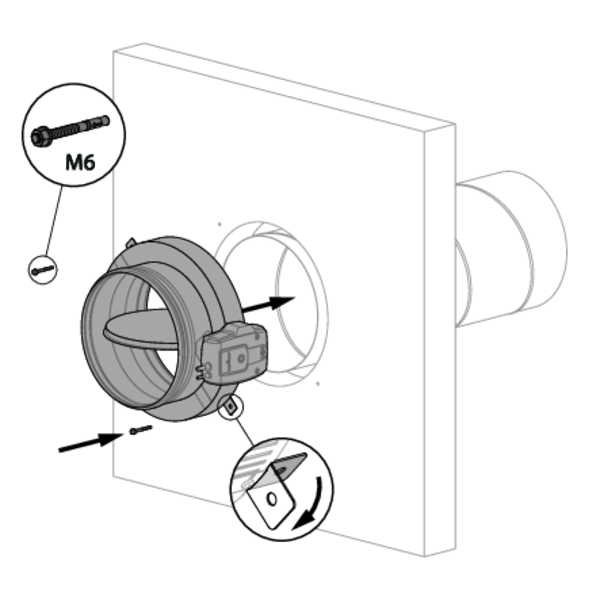

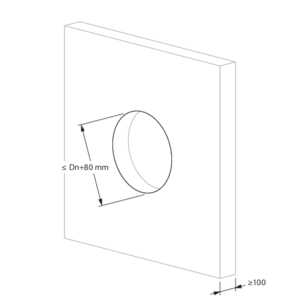

Plaatsing in massieve wand - afdichting met acrylaatkit

1
2
3
4

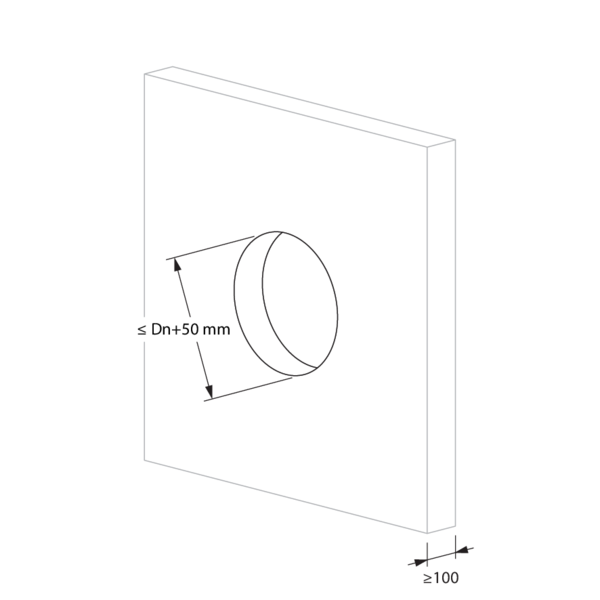

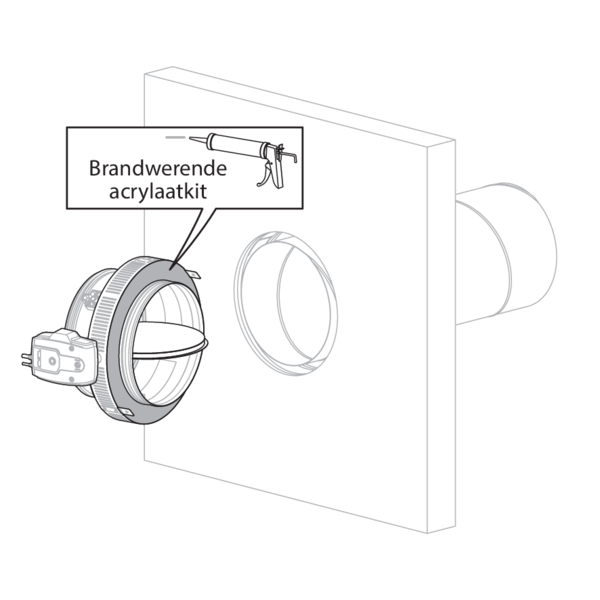

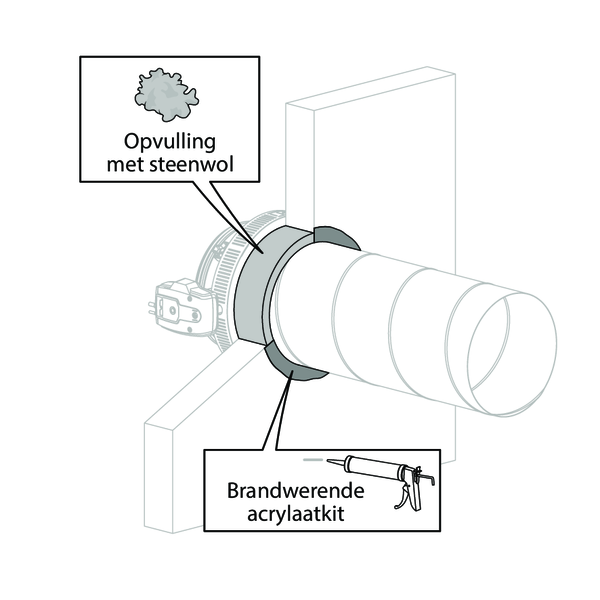

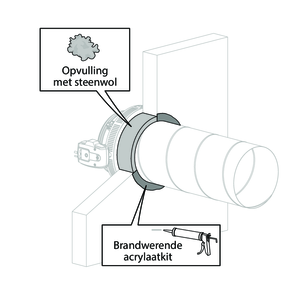

Plaatsing in massieve wand - afdichting met steenwol

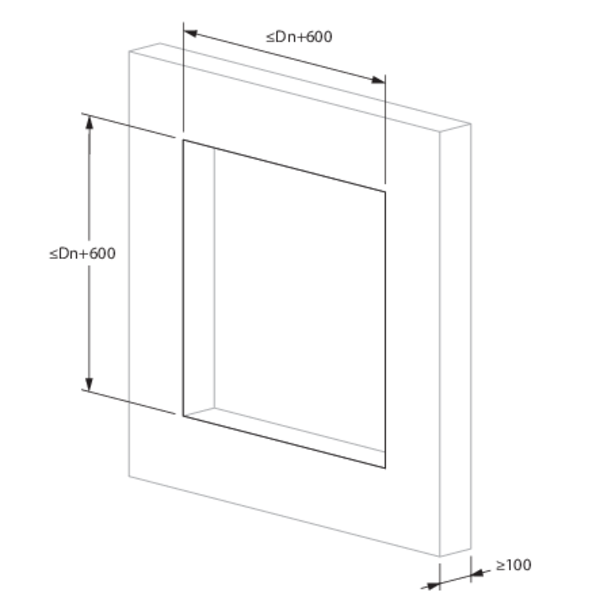

1

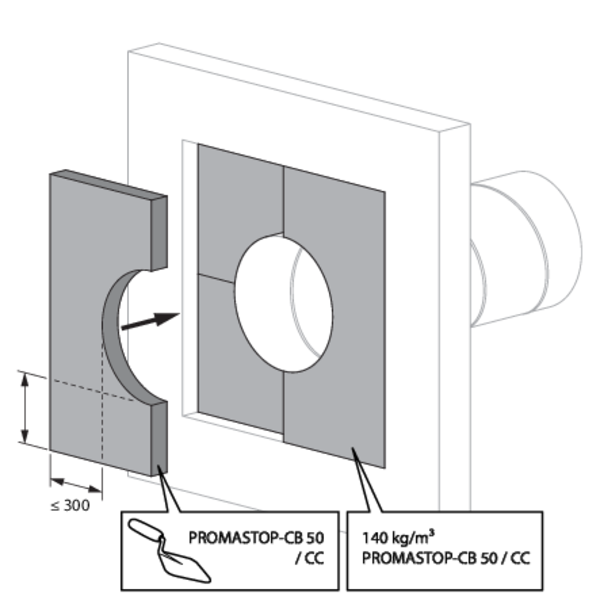

2

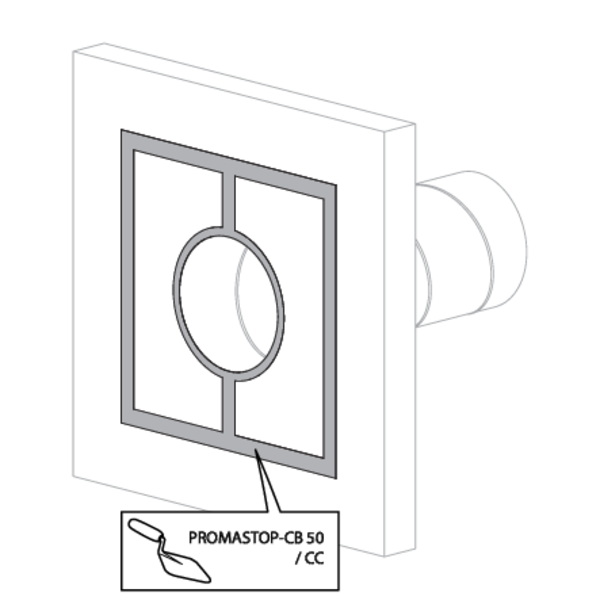

3
4

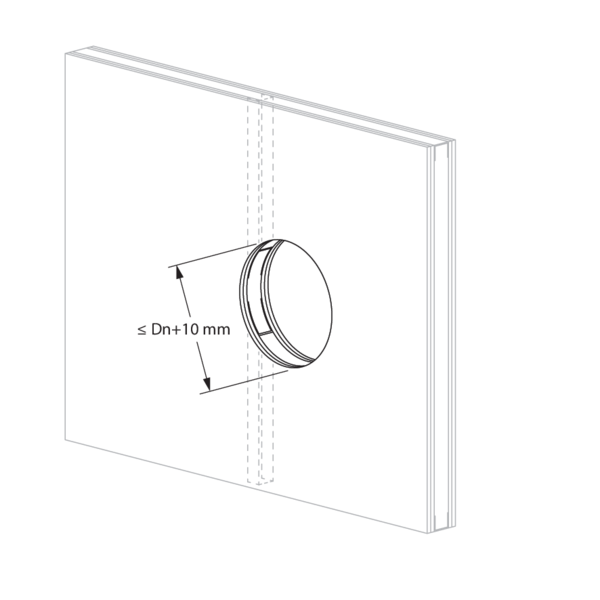

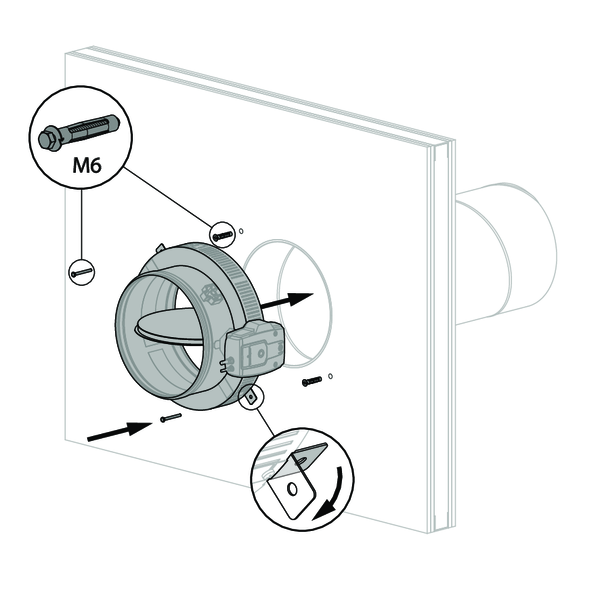

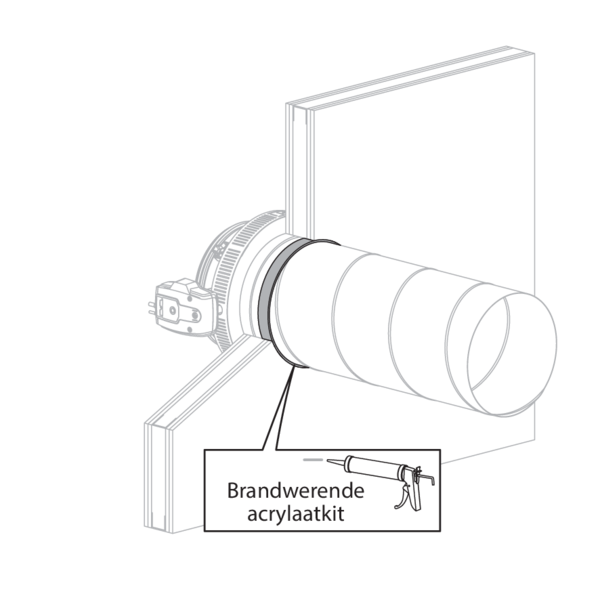

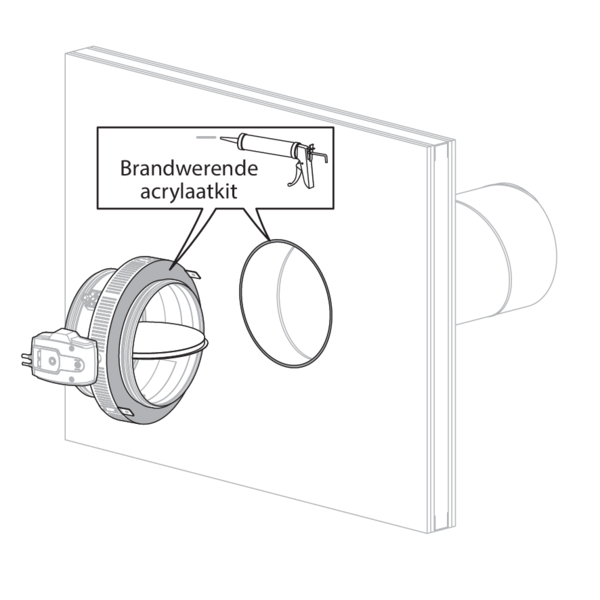

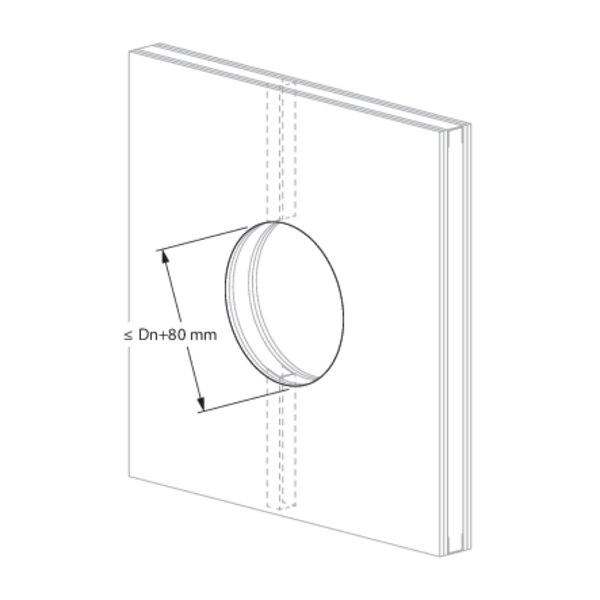

Plaatsing in flexibele wand (metal stud en gipskartonplaten) - afdichting met acrylaatkit

1

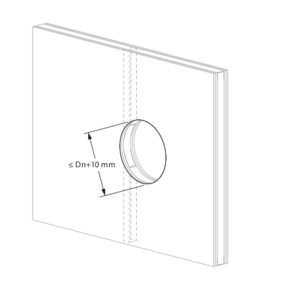

2
3
4
5

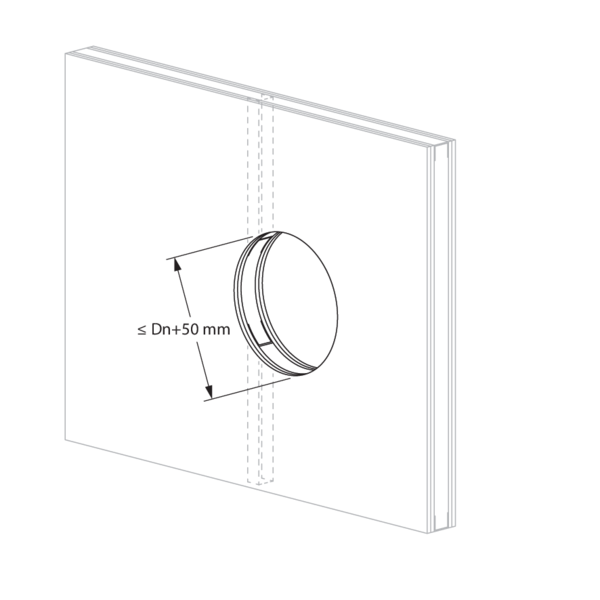

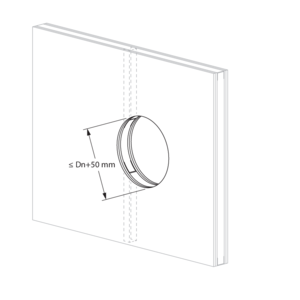

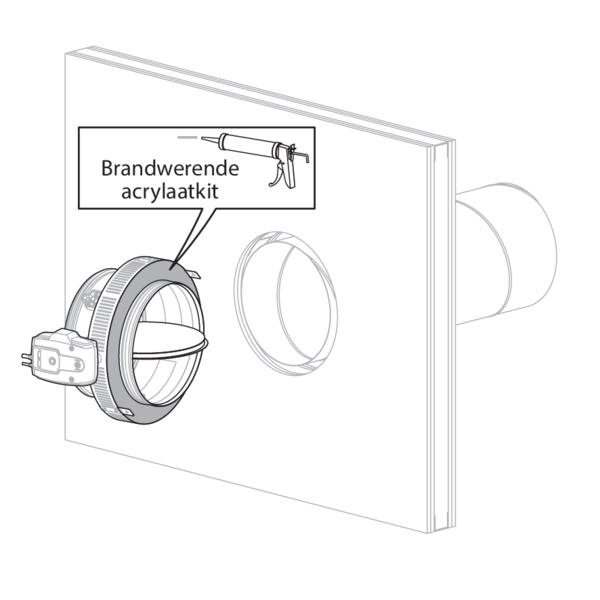

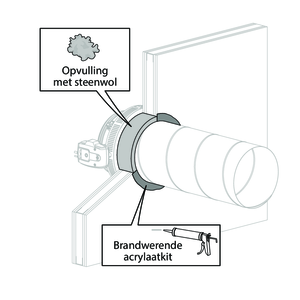

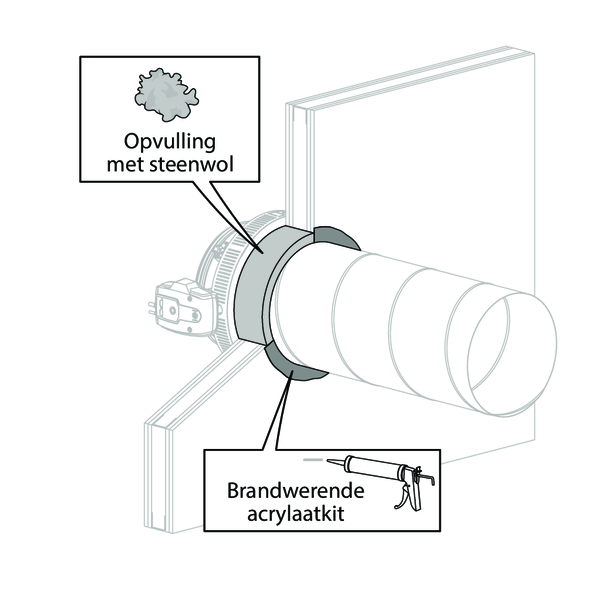

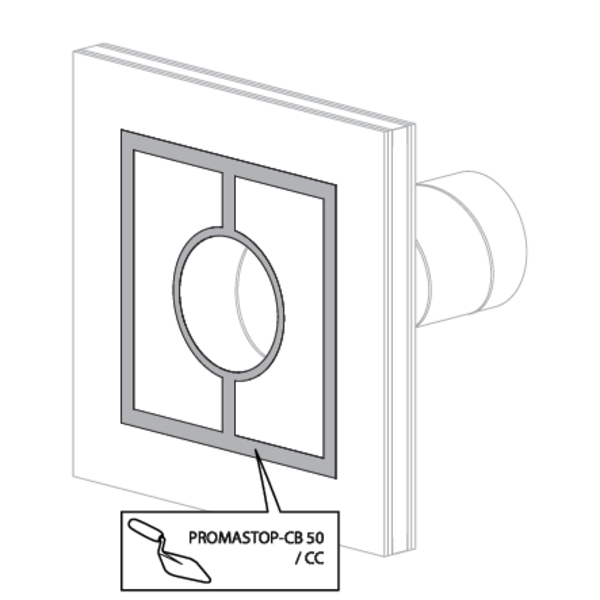

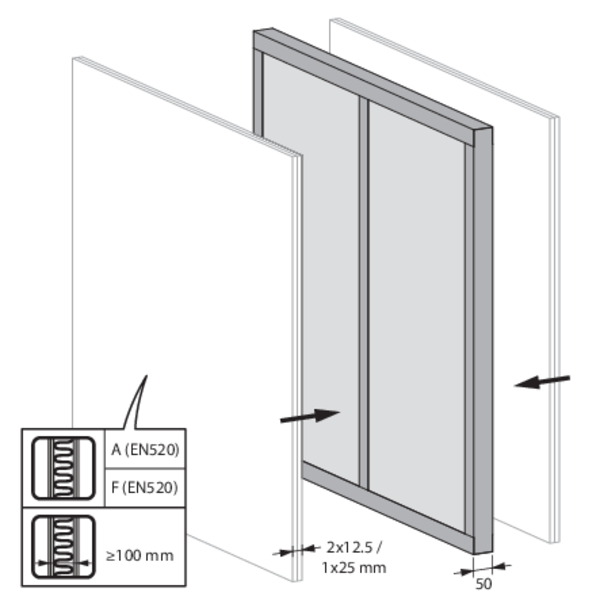

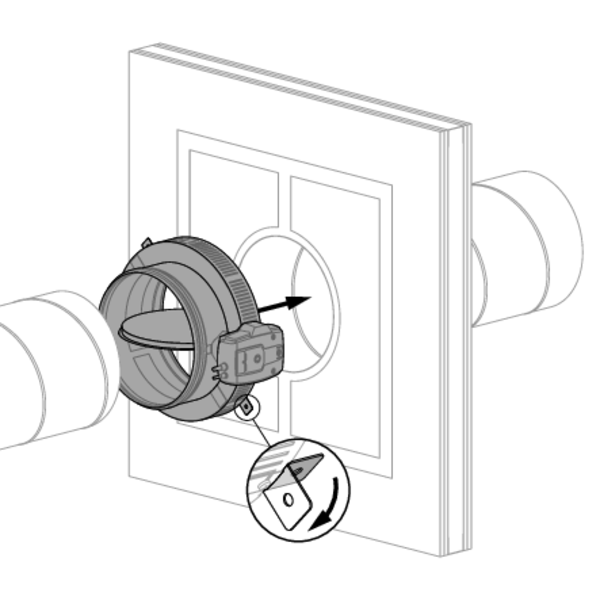

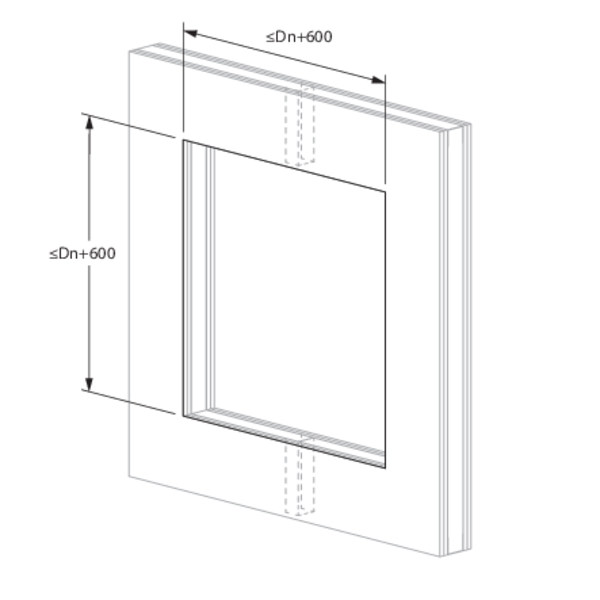

Plaatsing in flexibele wand (metal stud en gipskartonplaten) - afdichting met steenwol

1
2

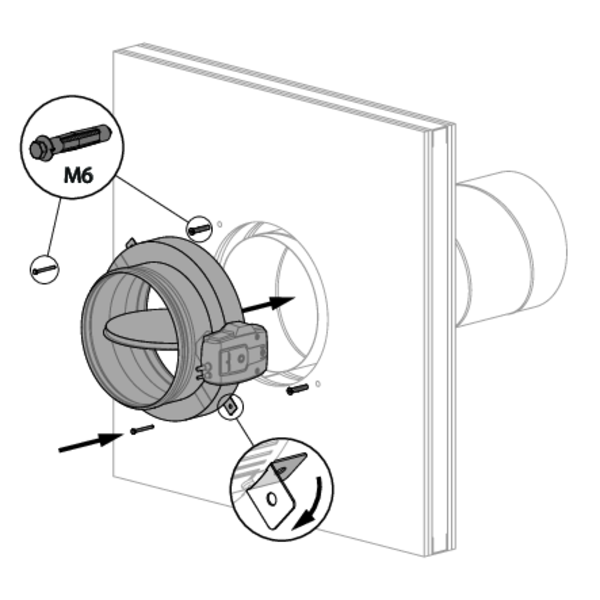

3

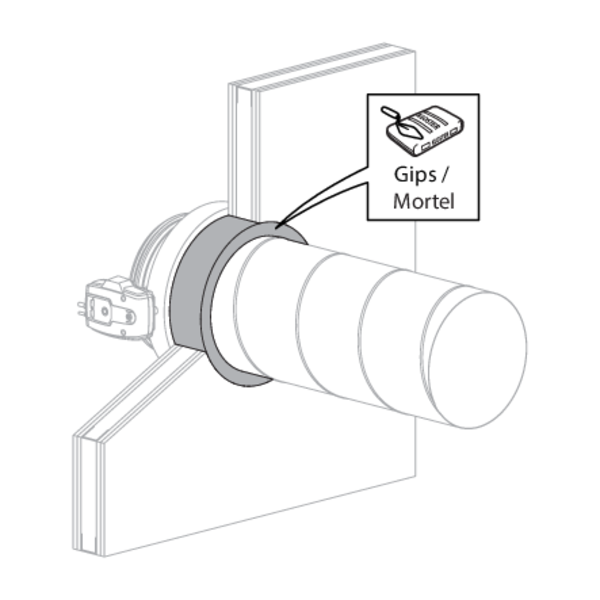

4
5

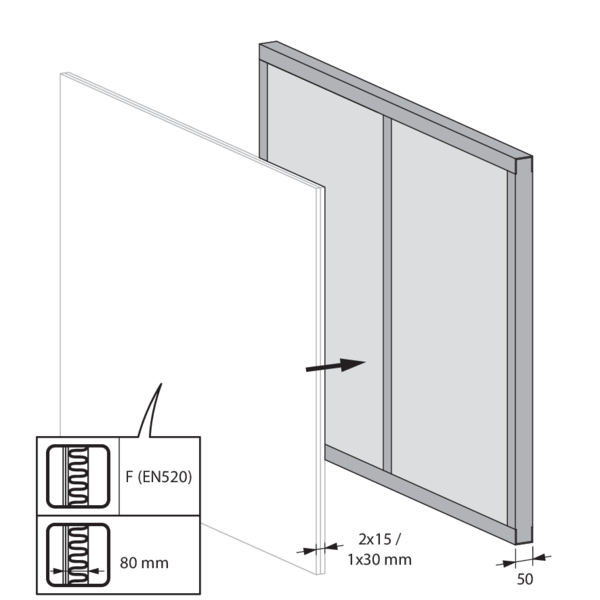

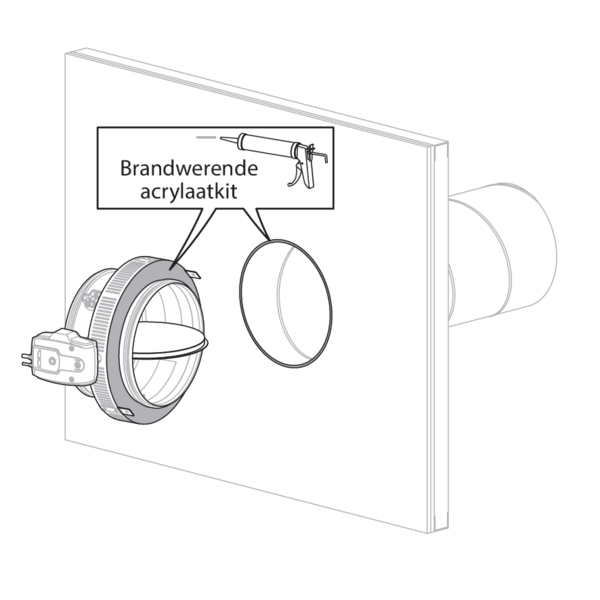

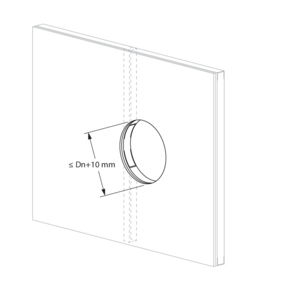

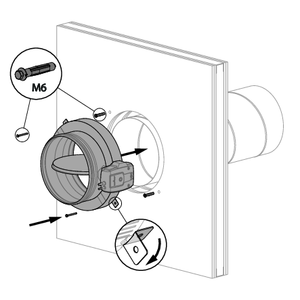

Plaatsing in flexibele schachtwand

Het product werd getest en goedgekeurd in:

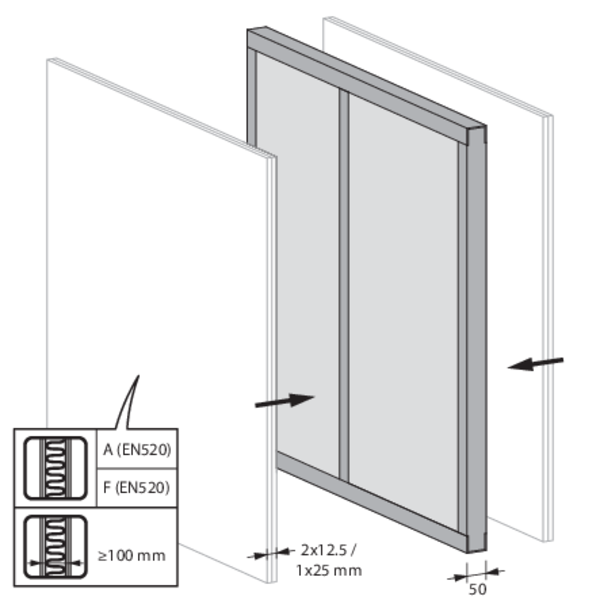

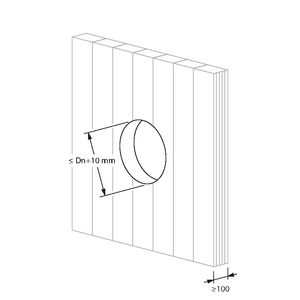

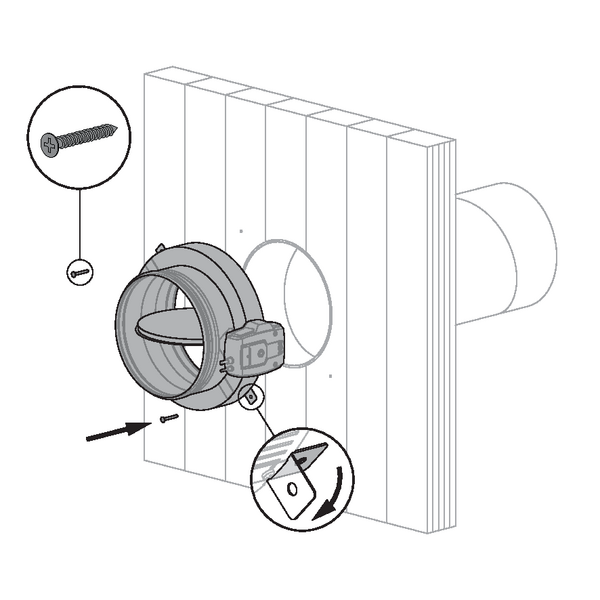

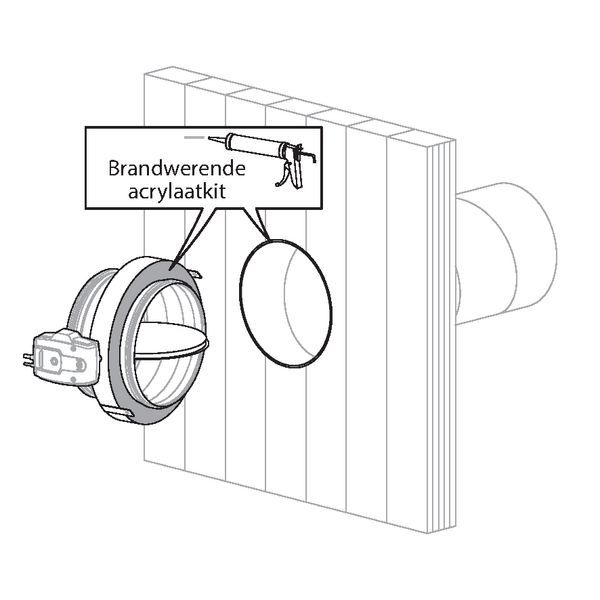

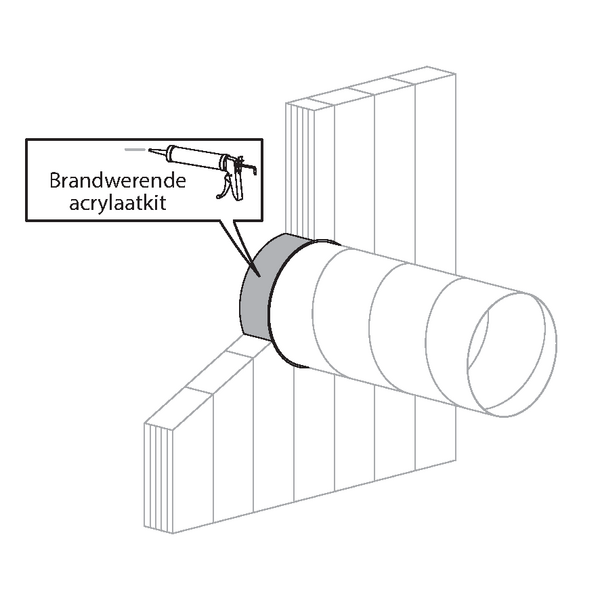

  • Metal stud gipsplaten Type F (EN 520) ≥ 80 mm | EI 60 (ve i o) S - (300 Pa) | Brandwerende acrylaatkit | Installatiemethode: opbouw, 0-360° (300 Pa) | Ø 100-630 mm
  • Metal stud gipsplaten Type F (EN 520) ≥ 80 mm | EI 60 (ve i o) S - (300 Pa) | Brandwerende acrylaatkit | Installatiemethode: montage op afstand, 0-360° | Ø 100-630 mm
1
2
3
4

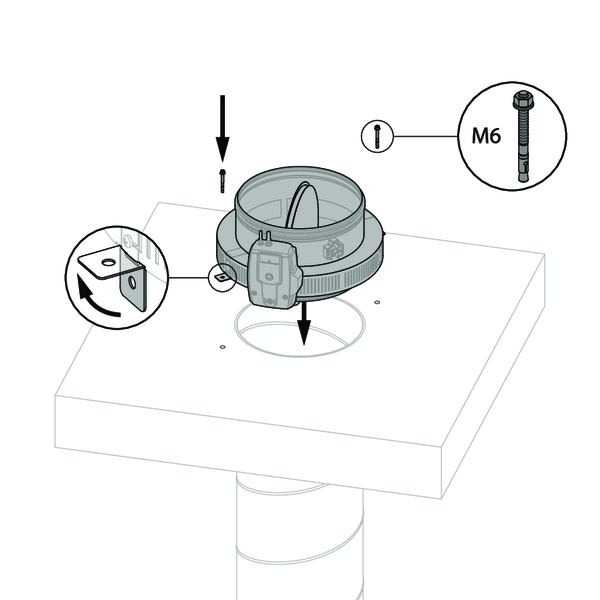

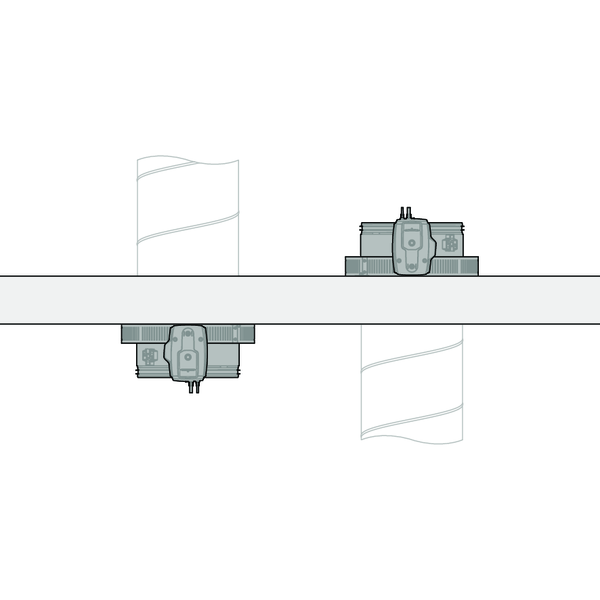

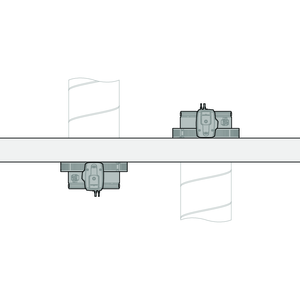

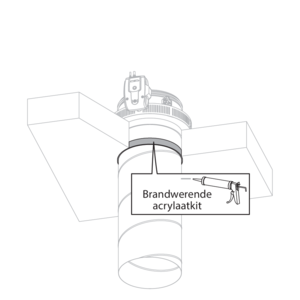

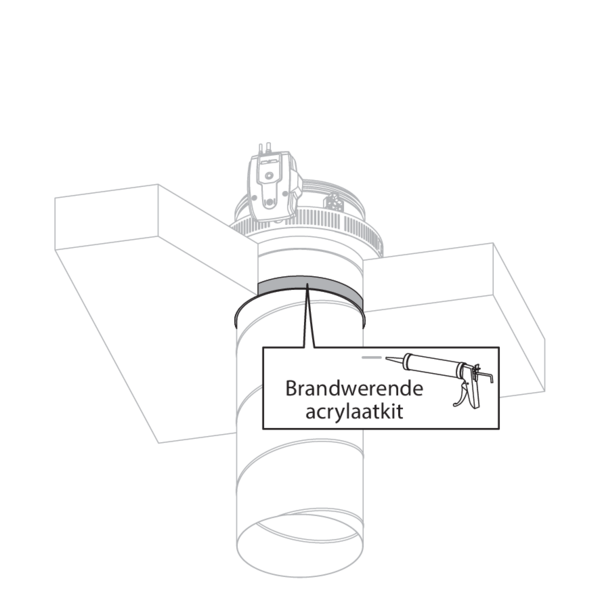

Plaatsing in massieve vloer - afdichting met acrylaatkit

1
2
3
4
5

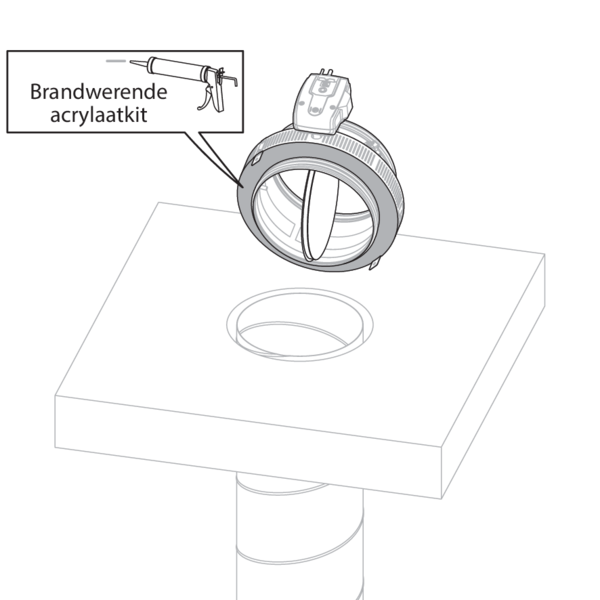

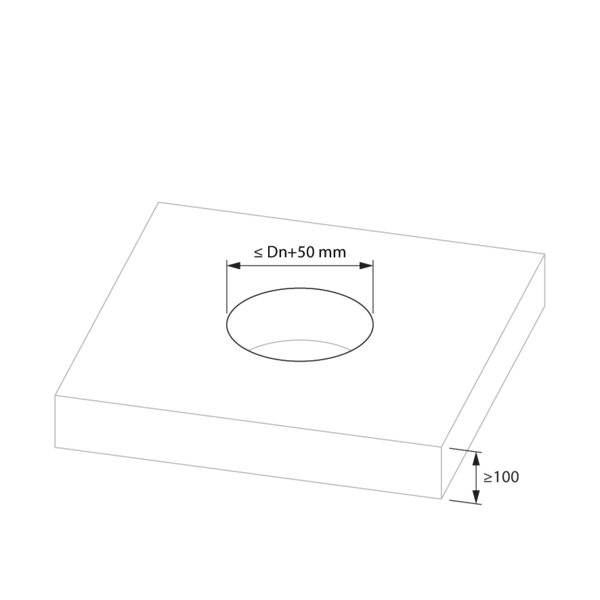

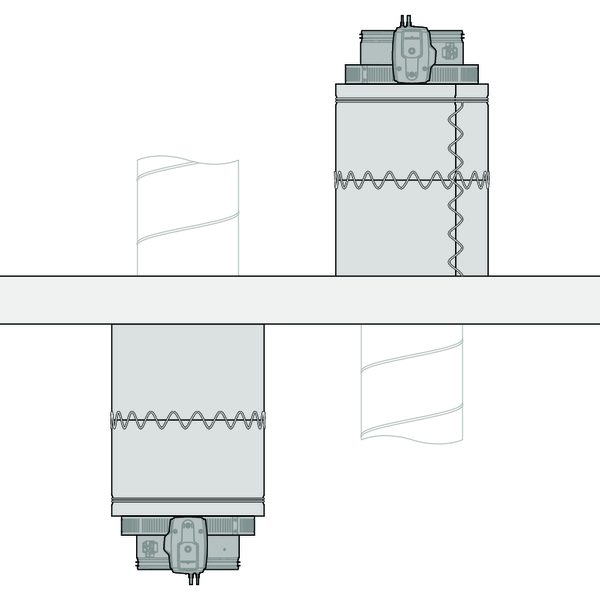

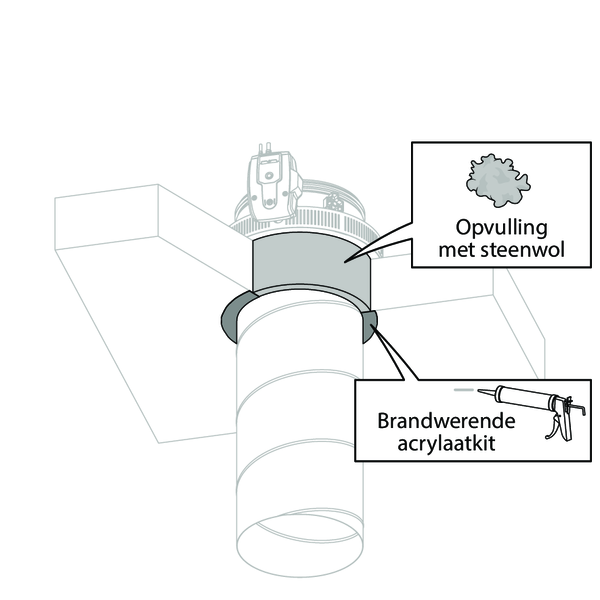

Plaatsing in massieve vloer - afdichting met steenwol

1
2
3
4
5

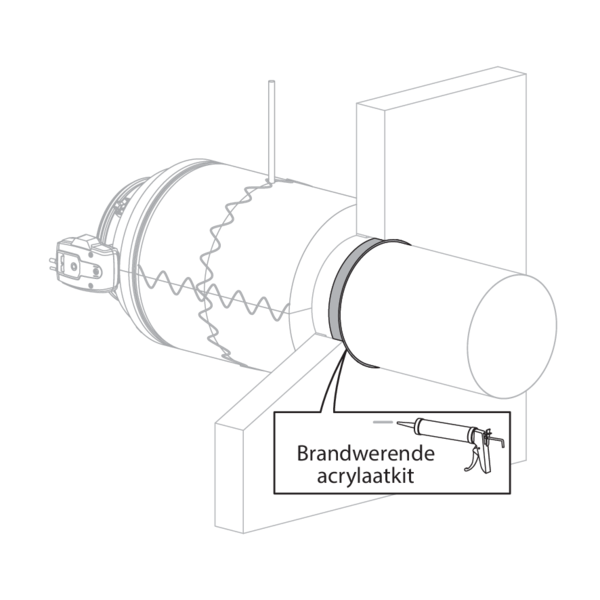

Plaatsing op afstand van een massieve wand - afdichting met acrylaatkit

1
2
Voorzie ophanging waar nodig volgens de instructies van de producent van de kanalen.
3
Opgelet: zorg ervoor dat de schroeven de beweging van het klepblad niet hinderen.
4
Breng de isolatie aan volgens de instructies van de producent.
5

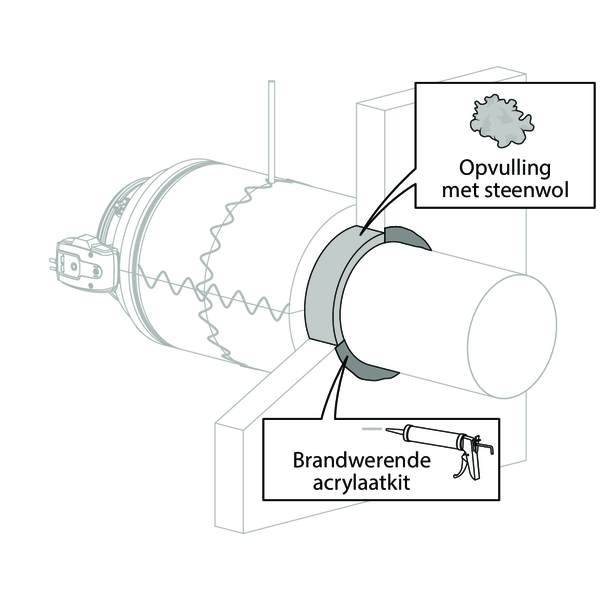

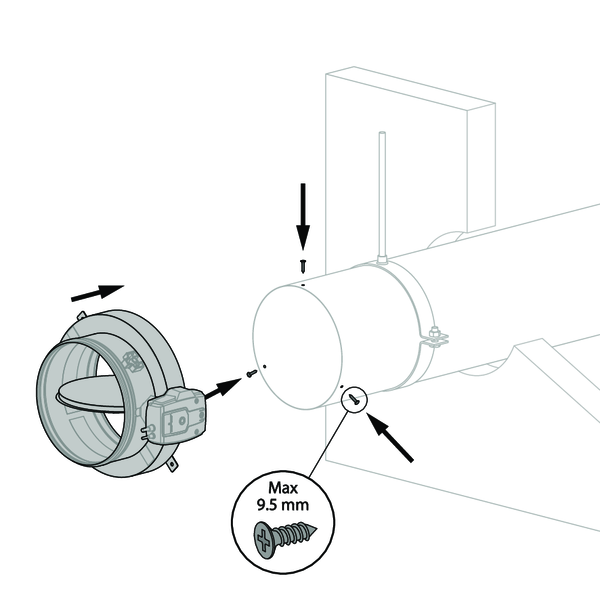

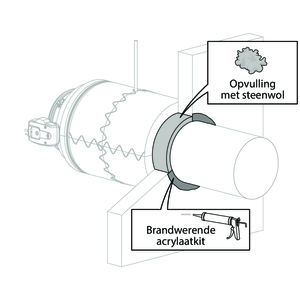

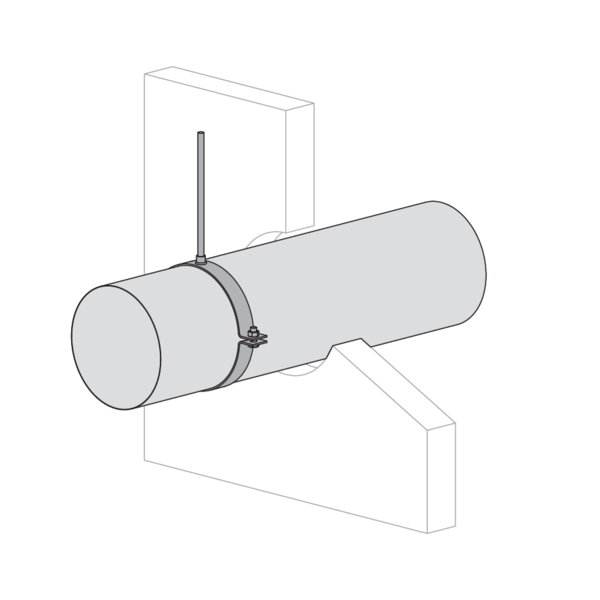

Plaatsing op afstand van een massieve wand - afdichting met steenwol

1
2
Voorzie ophanging waar nodig volgens de instructies van de producent van de kanalen.
3
Opgelet: zorg ervoor dat de schroeven de beweging van het klepblad niet hinderen.

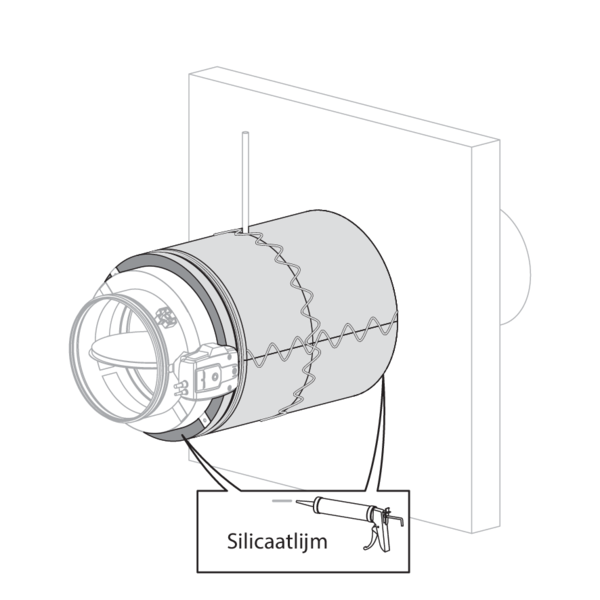

4
Breng de isolatie aan volgens de instructies van de producent.
5

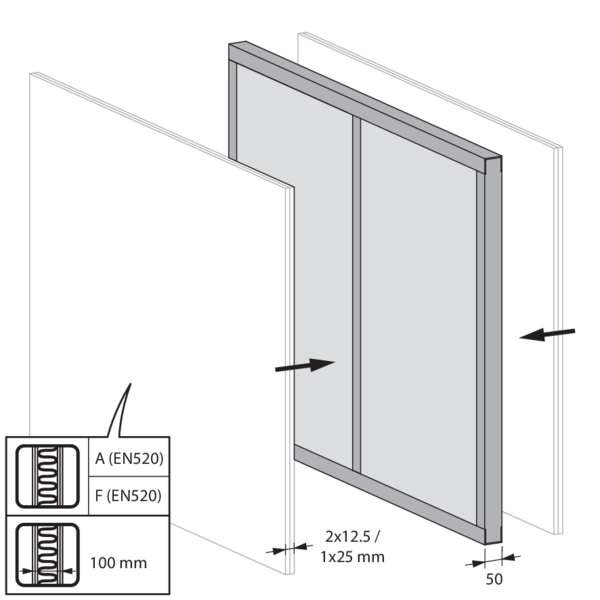

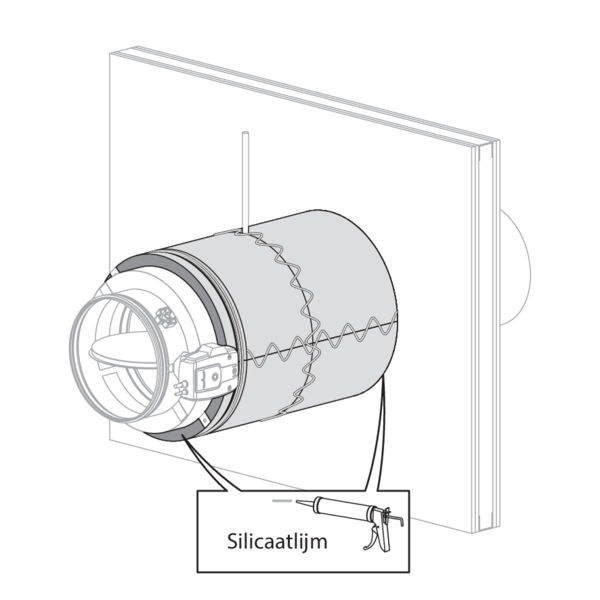

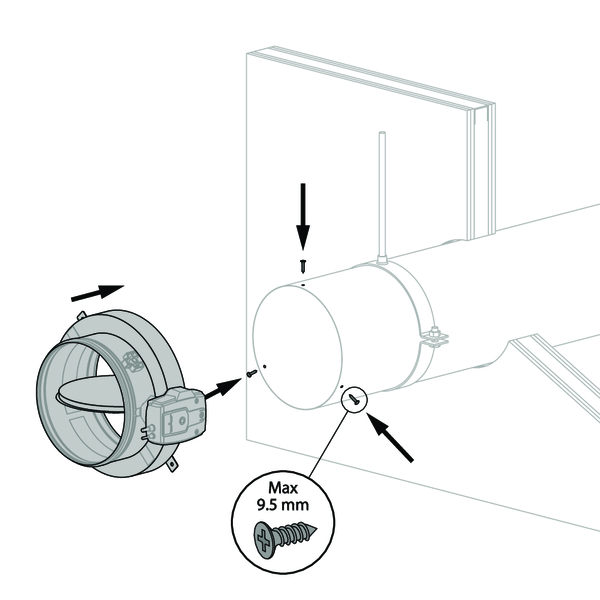

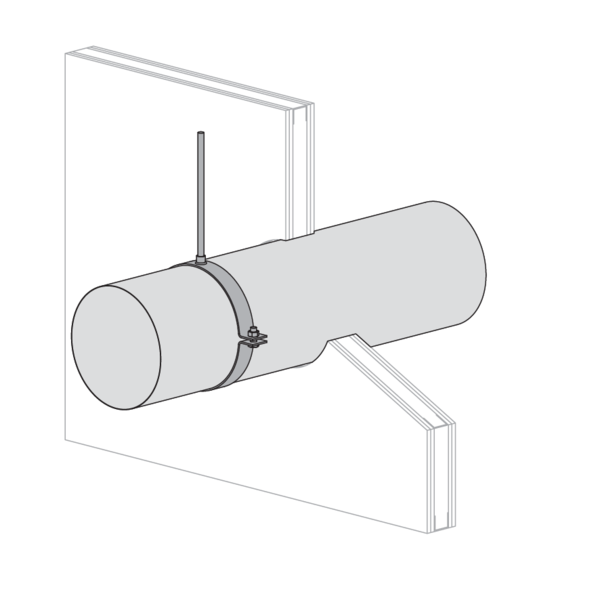

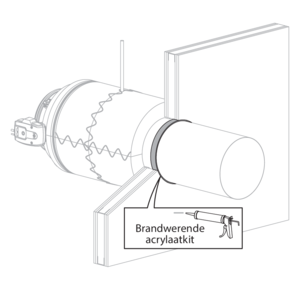

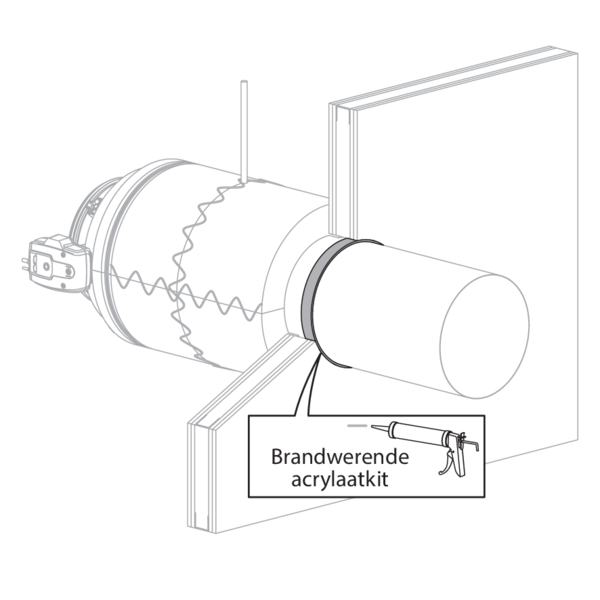

Plaatsing op afstand van een flexibele wand - afdichting met acrylaatkit

1
2
3
Voorzie ophanging waar nodig volgens de instructies van de producent van de kanalen.
4
Opgelet: zorg ervoor dat de schroeven de beweging van het klepblad niet hinderen.
5
Breng de isolatie aan volgens de instructies van de producent.
6

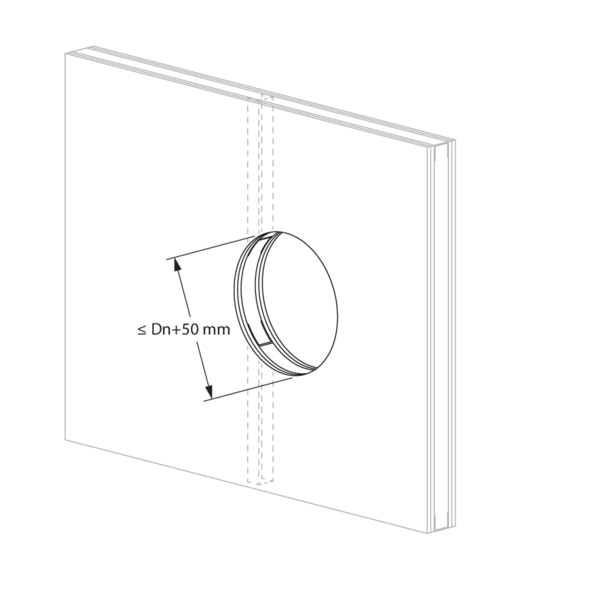

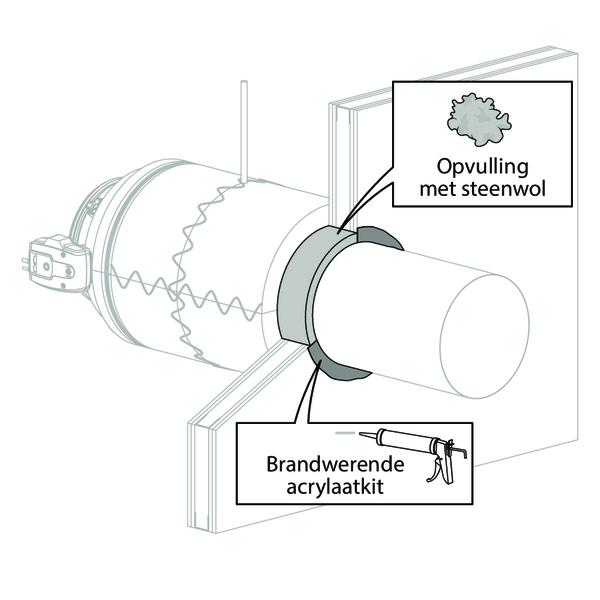

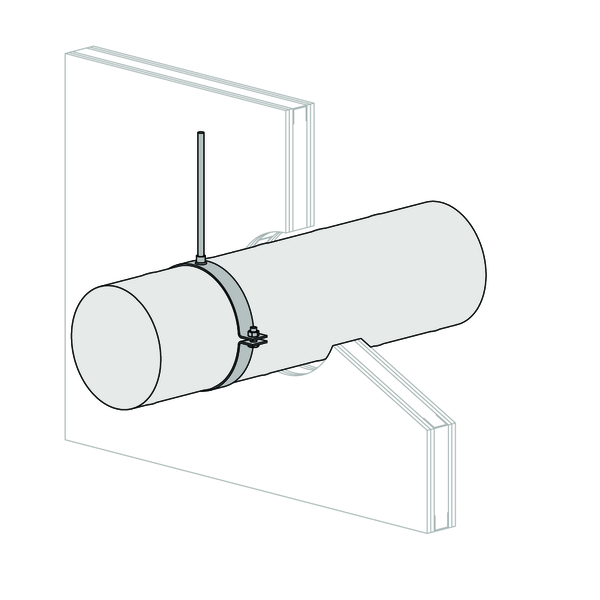

Plaatsing op afstand van een flexibele wand - afdichting met steenwol

1
2
3
Voorzie ophanging waar nodig volgens de instructies van de producent van de kanalen.
4
Opgelet: zorg ervoor dat de schroeven de beweging van het klepblad niet hinderen.
5
Breng de isolatie aan volgens de instructies van de producent.
6

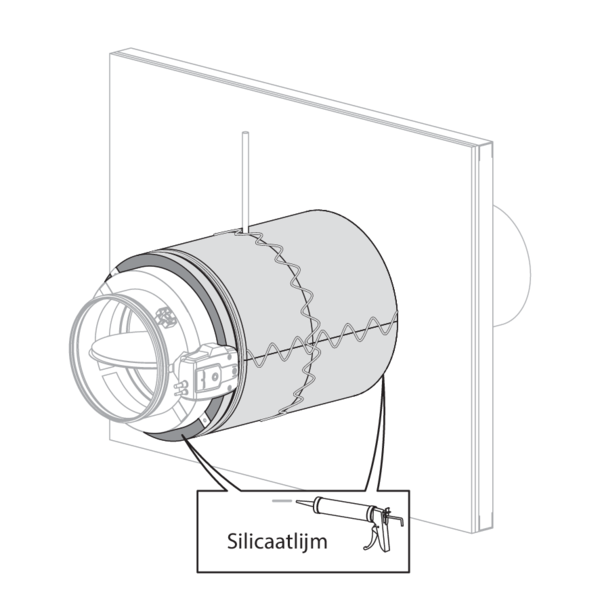

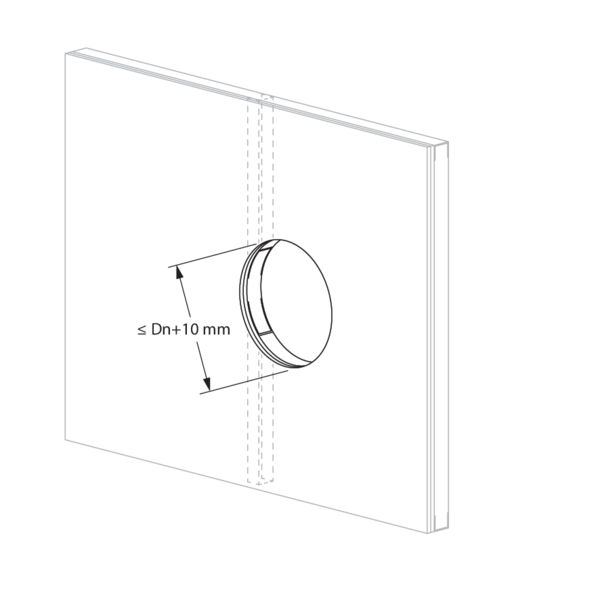

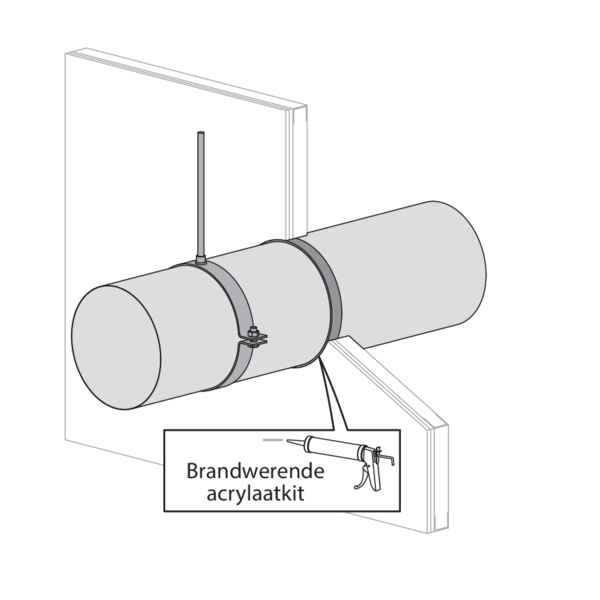

Plaatsing op afstand van een flexibele schachtwand

1
2
3
Voorzie ophanging waar nodig volgens de instructies van de producent van de kanalen.
4
Opgelet: zorg ervoor dat de schroeven de beweging van het klepblad niet hinderen.
5
Breng de isolatie aan volgens de instructies van de producent.

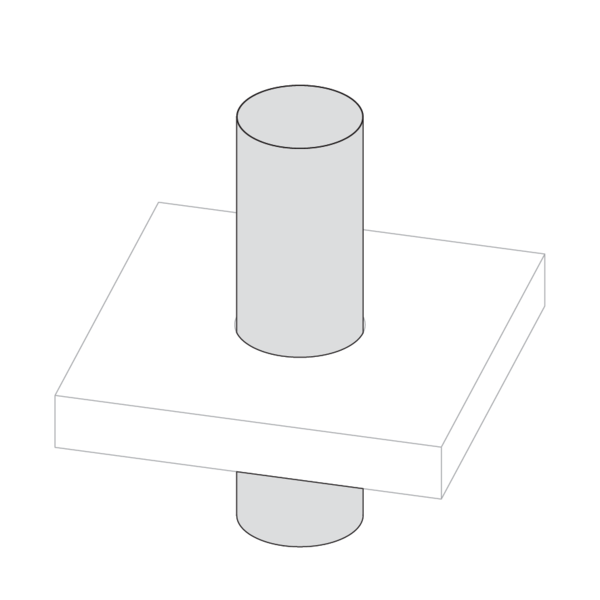

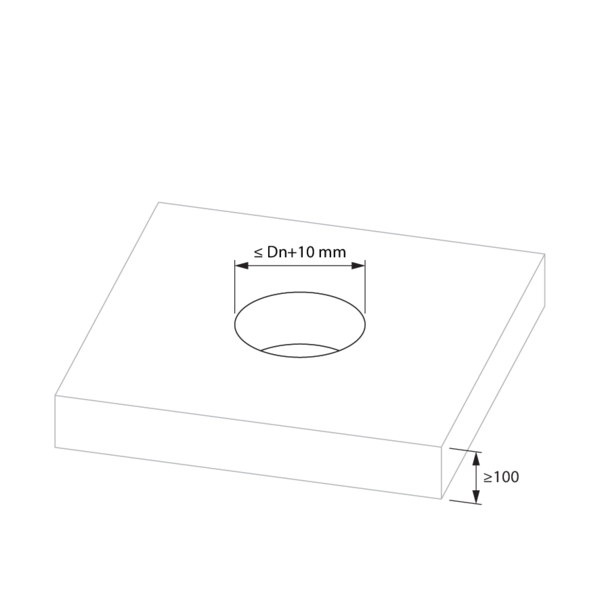

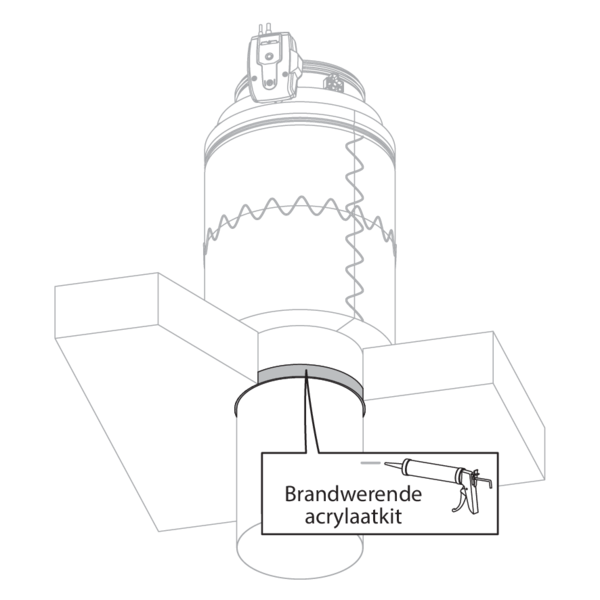

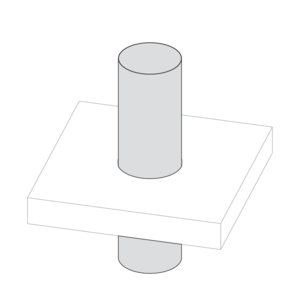

Plaatsing op afstand van een vloer - afdichting met acrylaatkit

1
2
3
4
Opgelet: zorg ervoor dat de schroeven de beweging van het klepblad niet hinderen.
5
Breng de isolatie aan volgens de instructies van de producent.
6

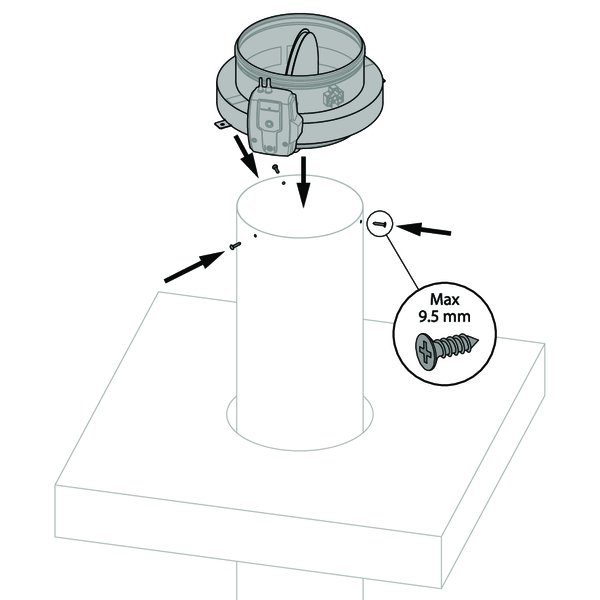

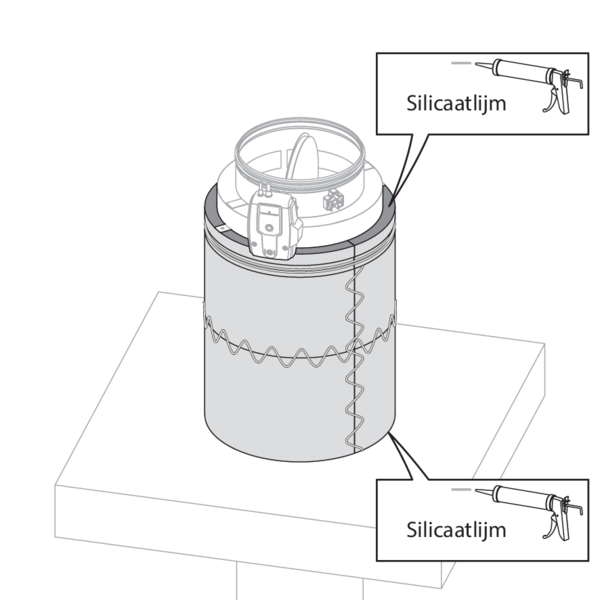

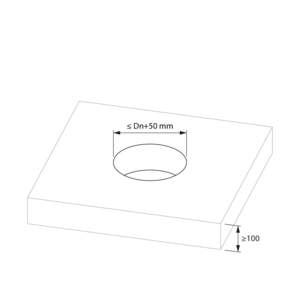

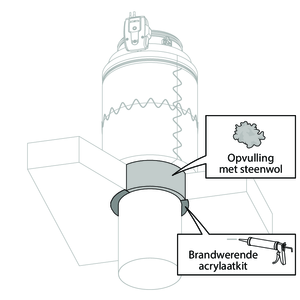

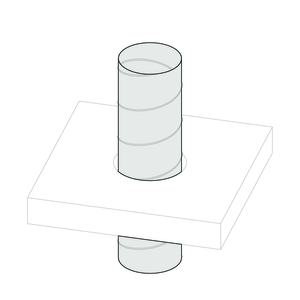

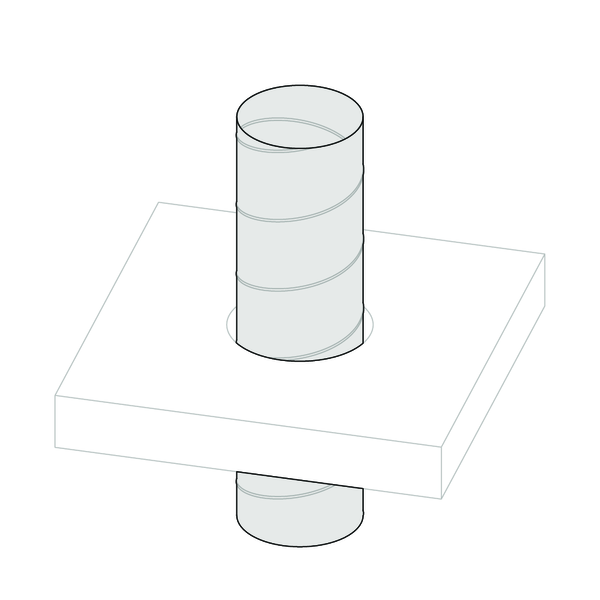

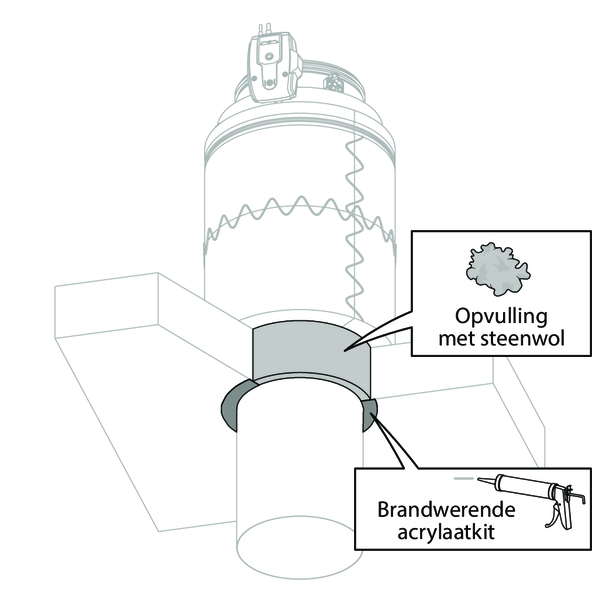

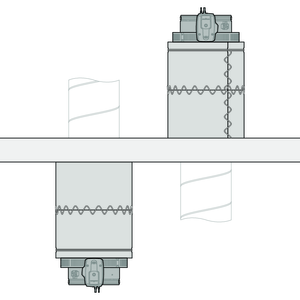

Plaatsing op afstand van een vloer - afdichting met steenwol

1
2
3
4
Opgelet: zorg ervoor dat de schroeven de beweging van het klepblad niet hinderen.
5
Breng de isolatie aan volgens de instructies van de producent.
6

Algemene opmerkingen

  • De plaatsing dient steeds te gebeuren conform het installatievoorschrift en het classificatierapport.
  • As oriëntatie: zie prestatieverklaring.
  • Vermijd obstructie van aansluitende kanalen.
  • Inbouw van het product: altijd met gesloten klepblad.
  • Kijk na of het klepblad vrij kan bewegen.
  • Bij montage dienen de veiligheidsafstanden t.o.v. andere constructie-elementen gerespecteerd te worden. Het bedieningsmechanisme moet ook toegankelijk zijn: voorzie een speling van 200 mm rond de behuizing.
  • De klasse van luchtdichtheid blijft behouden indien de installatie van de brandklep gebeurt conform de installatievoorschriften
  • Rf-t brandkleppen worden steeds getest in gestandaardiseerde draagconstructies volgens EN 1366-2. De behaalde resultaten gelden voor gelijksoortige draagconstructies met een brandweerstand, dikte en dichtheid gelijk aan of groter dan de draagconstructie van de test.
  • Als de wanddikte groter is dan de minimale dikte aangegeven in onze installatievoorschriften, gelden volgende voorwaarden voor de afdichtdiepte: - Bij flexibele wanden en sandwichpaneelsysteemwanden moet de afdichting steeds over de volledige diepte van de wand aangebracht worden. - Bij massieve wanden, massieve vloeren en gipsblokkenwanden volstaat de minimale afdichtdiepte zoals aangeduid in onze installatievoorschriften (vaak gelijk aan de minimale wanddikte). Afdichting aan te brengen ter hoogte van het klepblad (vanaf de wall limit aanduiding/inbouwaanslag).
  • Bij inbouw van een brandklep in een flexibele metal stud wand is het bij sommige installatiemethodes vanuit brandtechnisch oogpunt niet noodzakelijk om versterkingsprofielen rond de wandopening aan te brengen (zie verder). Hou voor opbouw van dit type wanden steeds rekening met de algemene instructies van de producent van deze wandsystemen.
  • De klep moet bereikbaar zijn voor inspectie en onderhoud.
  • Minstens 2 visuele controles per jaar zijn aangewezen.

Productspecifieke opmerkingen

  • Aan de ene zijde van de brandklep fungeert de opbouwkraag als aanslag voor het luchtkanaal. Aan de andere zijde wordt de aanslag voor het kanaal gevormd door de uiteinden van de bevestigingsplaatjes en de mechanismebrug.
  • Het is niet vereist om het kanaal aan de brandklep te bevestigen met schroeven, maar het is wel toegestaan. De schroeven mogen doorheen de rubberen dichtingsring aangebracht worden. Maximale schroeflengte 9,5mm.
  • Diameter 100 tot en met 315 heeft 2 bevestigingsplaatjes. Diameter 400 tot en met 630 heeft 4 bevestigingsplaatjes.
