MARKAGE FD - Installation
Montage en paroi massive, colmatage au mortier
Le produit a été testé et approuvé en :
- Béton cellulaire ≥ 100 mm | EI 90 (ve i o) S (300Pa) | Mortier | Type de pose : encastré 0/90/180/270° | 200x200 mm ≤ MARKAGE FD ≤ 1000x2400 mm

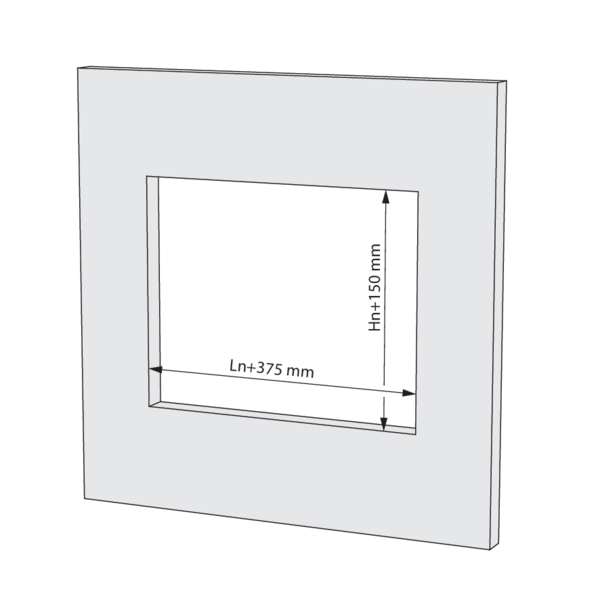

Faites une baie aux dimensions (Ln+375) x (Hn+150) mm.
Positionnez le volet dans la réservation.
Soutenez le tunnel et serrez les lames dans sa position de sécurité pour éviter la déformation du tunnel lors du dessèchement du colmatage.
Soutenez le tunnel et serrez les lames dans sa position de sécurité pour éviter la déformation du tunnel lors du dessèchement du colmatage.

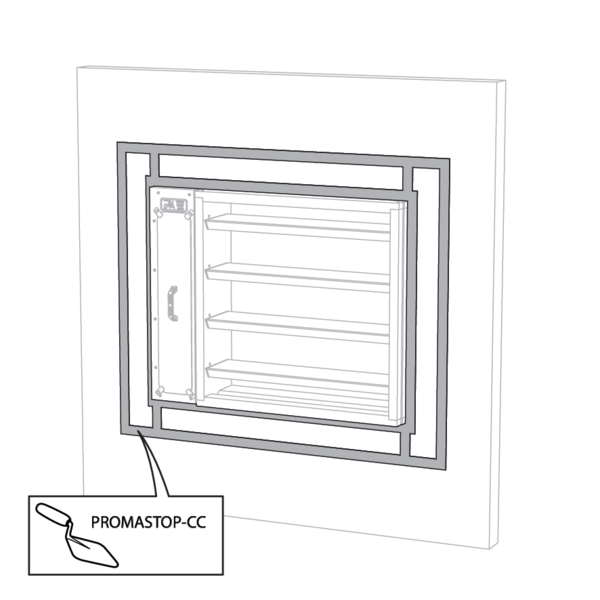

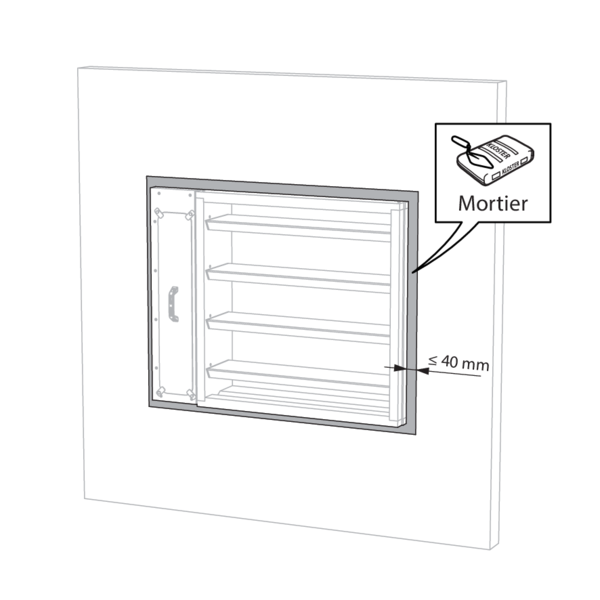

Colmatez le reste de la réservation à l’aide de mortier standard.
Vérifiez le fonctionnement des lames du volet après le temps de durcissement de la scellement et après avoir retiré les entretoises.

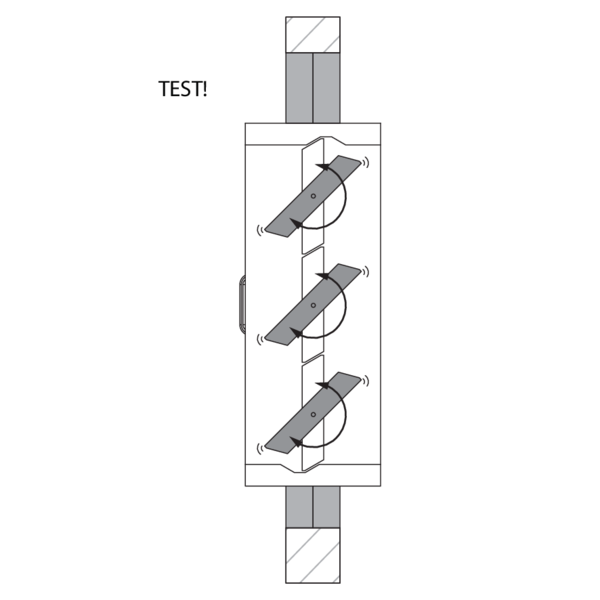

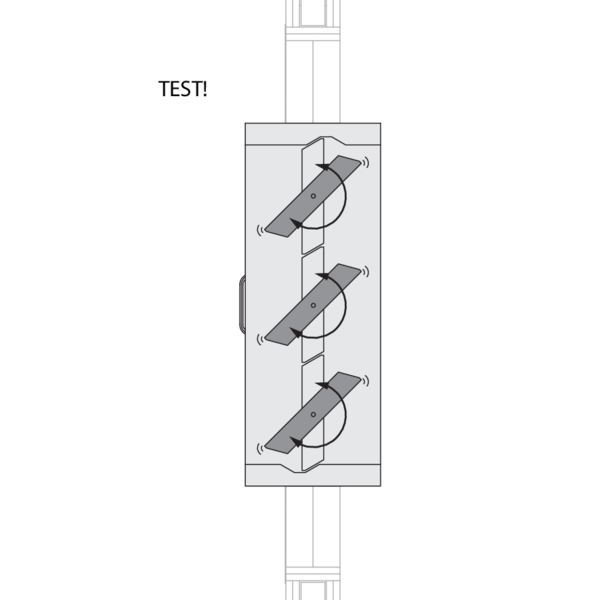

Soumettez le mécanisme du clapet/volet à un test.
Soumettez le mécanisme du clapet/volet à un test.
Montage en paroi massive, colmatage avec de panneaux de laine de roche rigides et enduit
Le produit a été testé et approuvé en :
- Béton cellulaire ≥ 100 mm | EI 90 (ve i o) S (300Pa) | Panneaux de laine de roche + enduit ≥ 140 kg/m³ | Type de pose : encastré 0/90/180/270° | 200x200 mm ≤ MARKAGE FD ≤ 1000x2400 mm

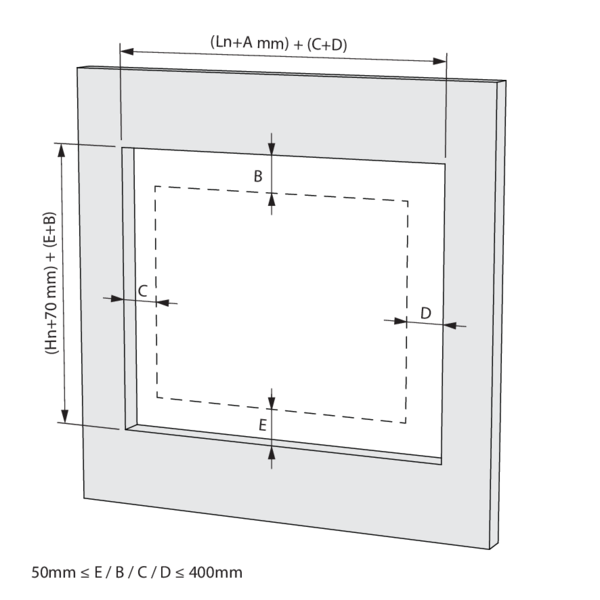

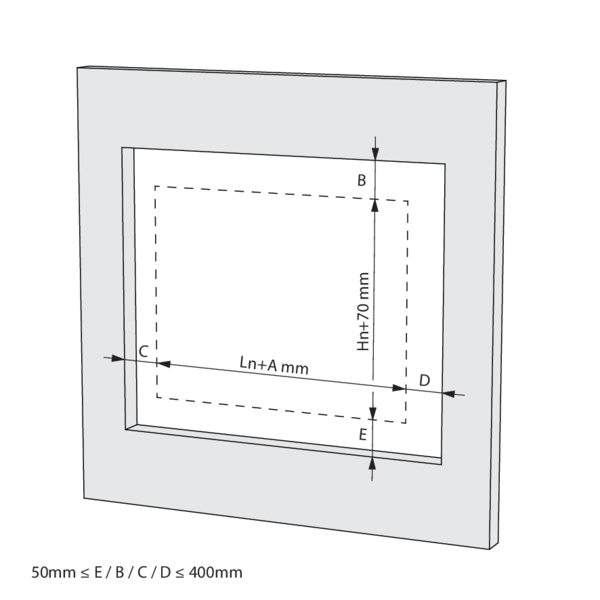

Faites une baie aux dimensions (Ln+295+C+D) x (Hn+70+B+E) mm.
Positionnez le volet dans la réservation. Scellement B, C, D & E entre 50 et 400 mm chacun.
Le clapet peut mais ne doit pas être centré dans la réservation. Une distance maximale de 400 mm doit être respectée par rapport au bord de la réservation.
Le clapet peut mais ne doit pas être centré dans la réservation. Une distance maximale de 400 mm doit être respectée par rapport au bord de la réservation.
Soutenez le tunnel et serrez les lames dans sa position de sécurité pour éviter la déformation du tunnel lors du dessèchement du colmatage.

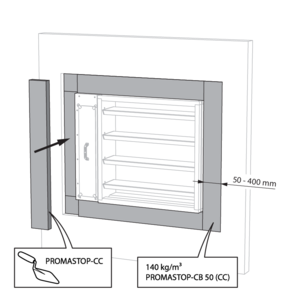

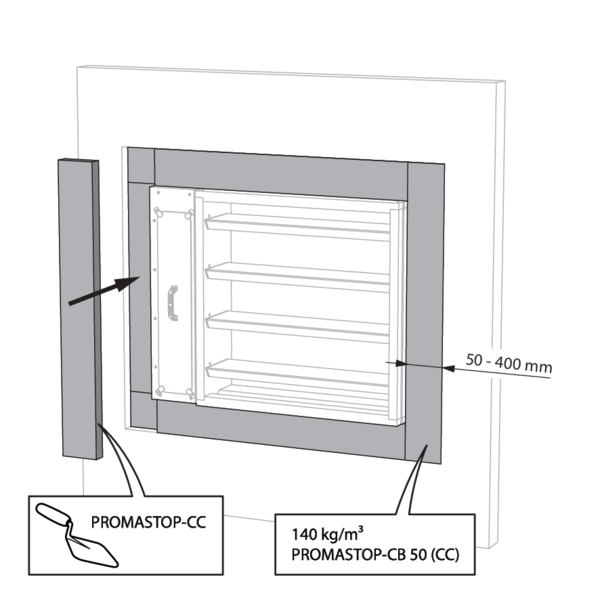

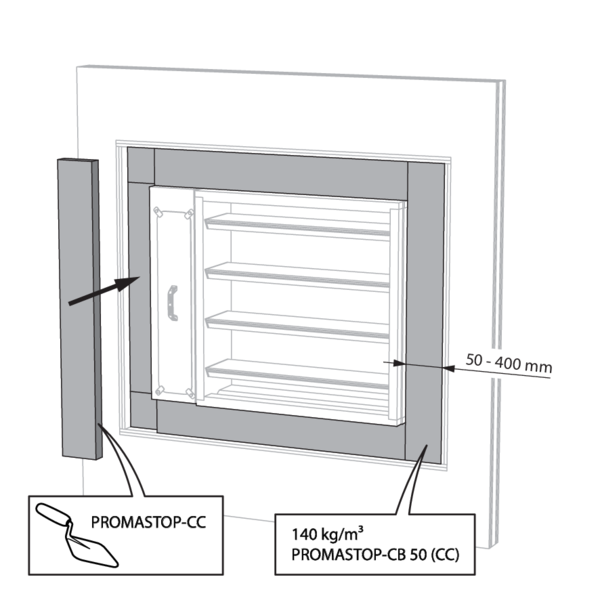

Colmatez le reste de la réservation à l’aide de 2 couches de panneaux de laine minérale pré-enduits de 50 mm d'épaisseur (type PROMASTOP CB-CC). Les panneaux doivent être posées à joints décalés. Lors de l'installation, appliquez toujours un enduit (type PROMASTOP CC) à l'extrémité de chaque panneau.
Les panneaux doivent être posées à joints décalés et ces joints sont recouverts sur tout le contour (type PROMASTOP-CC), afin de créer une épaisseur de couche uniforme pour l'ensemble du scellement.
Vérifiez le fonctionnement des lames du volet après le temps de durcissement de la scellement et après avoir retiré les entretoises.

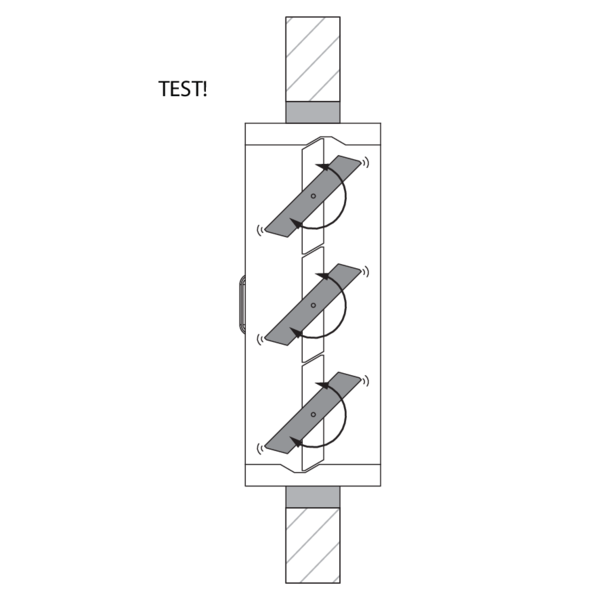

Soumettez le mécanisme du clapet/volet à un test.
Soumettez le mécanisme du clapet/volet à un test.
Montage en paroi flexible, scellement avec des panneaux de laine de roche rigides et enduit
Le produit a été testé et approuvé en :

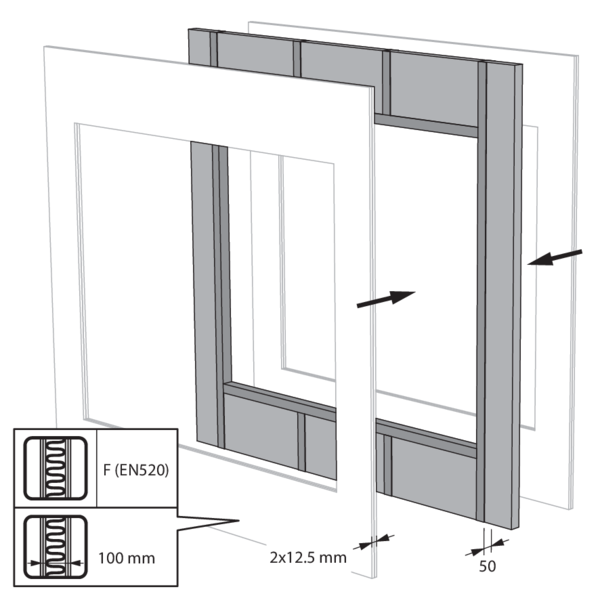

- Ossature métallique et plaques de plâtre Type F (EN 520) ≥ 100 mm | EI 90 (ve i o) S (300Pa) | Panneaux de laine de roche + enduit ≥ 140 kg/m³ | Type de pose : encastré 0/90/180/270° | 200x200 mm ≤ MARKAGE FD ≤ 1000x2400 mm

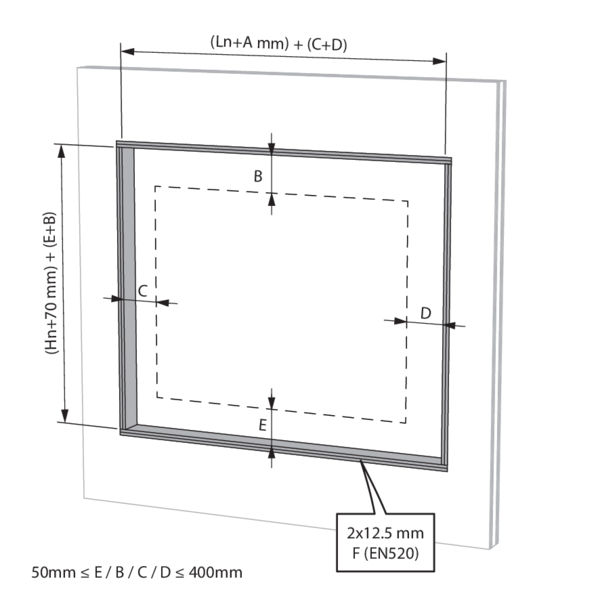

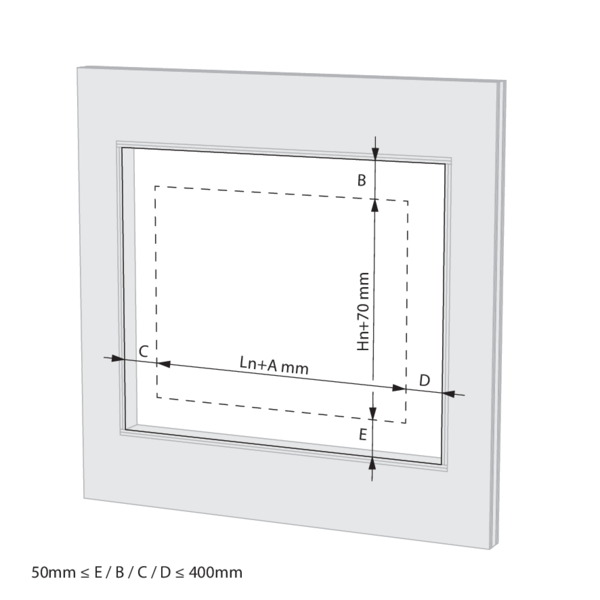

Faites une baie aux dimensions (Ln+295+C+D) x (Hn+70+B+E) mm.
Positionnez le volet dans la réservation. Scellement B, C, D & E entre 50 et 400 mm chacun.
Le clapet peut mais ne doit pas être centré dans la réservation. Une distance maximale de 400 mm doit être respectée par rapport au bord de la réservation.
Le clapet peut mais ne doit pas être centré dans la réservation. Une distance maximale de 400 mm doit être respectée par rapport au bord de la réservation.
Soutenez le tunnel et serrez les lames dans sa position de sécurité pour éviter la déformation du tunnel lors du dessèchement du colmatage.

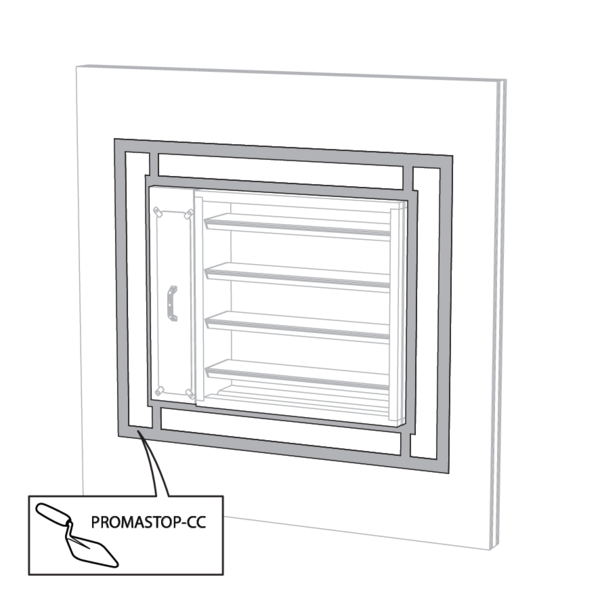

Colmatez le reste de la réservation à l’aide de 2 couches de panneaux de laine minérale pré-enduits de 50 mm d'épaisseur (type PROMASTOP CB-CC). Les panneaux doivent être posées à joints décalés. Lors de l'installation, appliquez toujours un enduit (type PROMASTOP CC) à l'extrémité de chaque panneau.
Les panneaux doivent être posées à joints décalés et ces joints sont recouverts sur tout le contour (type PROMASTOP-CC), afin de créer une épaisseur de couche uniforme pour l'ensemble du scellement.
Vérifiez le fonctionnement des lames du volet après le temps de durcissement de la scellement et après avoir retiré les entretoises.
Soumettez le mécanisme du clapet/volet à un test.
Soumettez le mécanisme du clapet/volet à un test.
Installation avec suspension verticale (VS MAS)

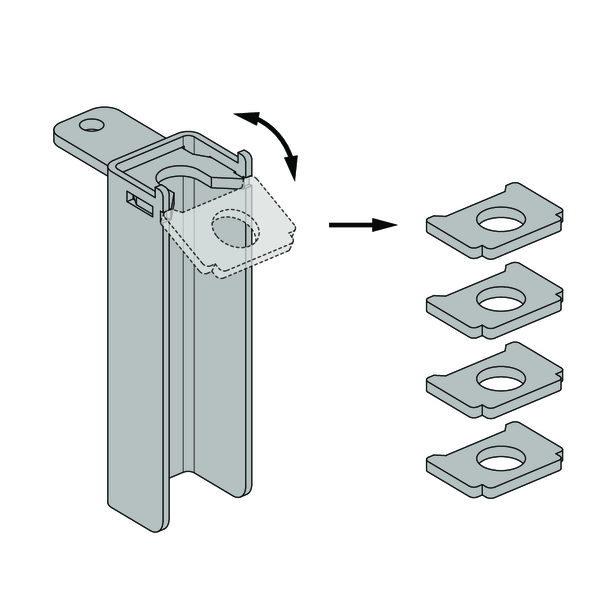

Cassez les languettes des équerres et conservez-les pour une installation ultérieure.

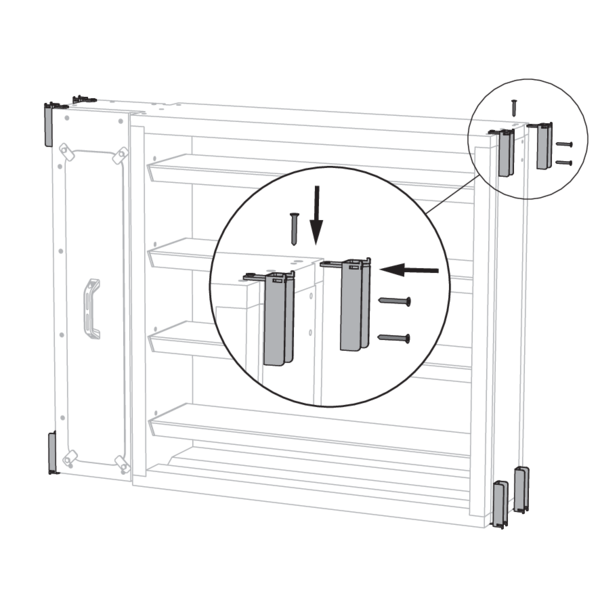

Montez les équerres sur les coins du volet.
L'orientation dépend de l'orientation souhaitée du volet (lames verticales ou horizontales).
Alignez les profils en U des équerres et notez la direction verticale. Le côté court de chaque équerre, avec une vis, doit se trouver en haut ou en bas du volet.
L'orientation dépend de l'orientation souhaitée du volet (lames verticales ou horizontales).
Alignez les profils en U des équerres et notez la direction verticale. Le côté court de chaque équerre, avec une vis, doit se trouver en haut ou en bas du volet.

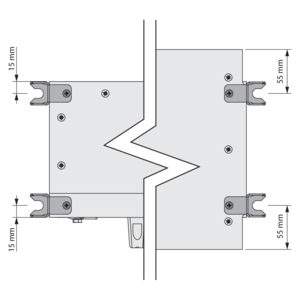

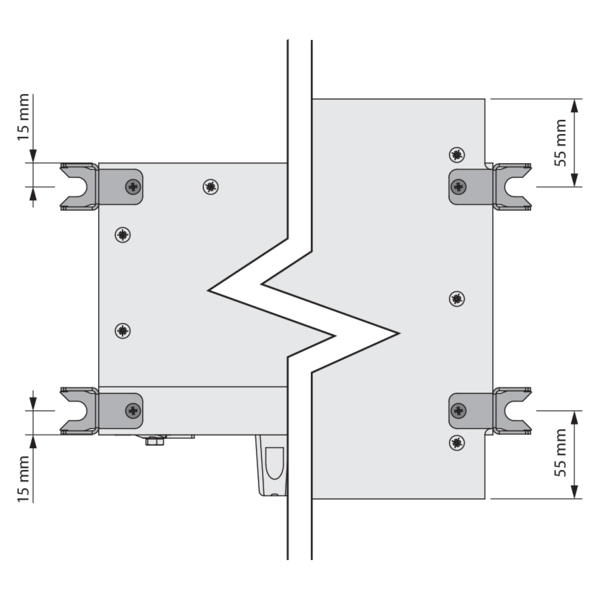

Fixez les équerres avec les vis fournies Ø 5 x 35 mm. Les vis près du compartiment de raccordement sont à 15 mm du bord, tandis que les vis dans la paroi du tunnel sont à 55 mm du bord.
Positionnez le volet dans la réservation du mur selon les directives pour chaque type de mur.

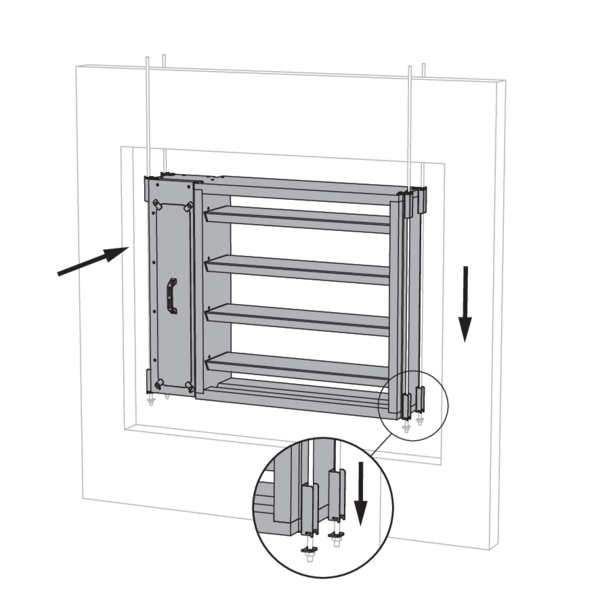

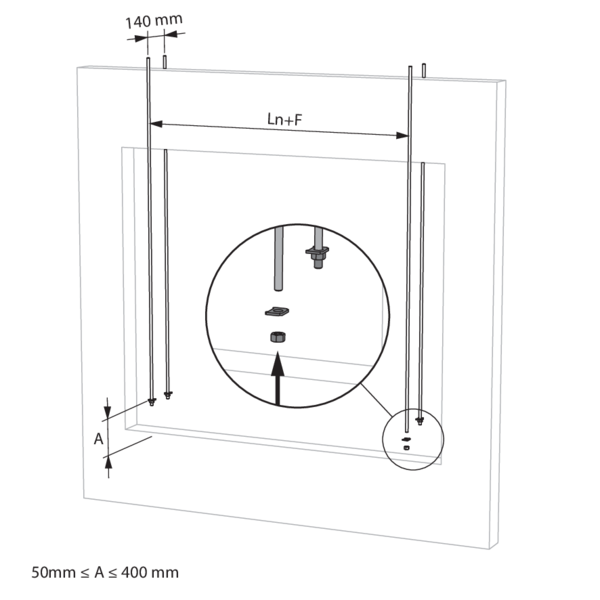

Montez les tiges filetées (≥ M10) pour la suspension des volets sur l'avant et l'arrière du mur, avec F = 320 mm pour un volet standard. Attention : pour un volet de hauteur ≤ 400 mm et option BP FM ou ZENiX 1SD, F = 490 mm. Mettez une languette et un écrou sur chaque tige filetée. Alignez toutes les languettes à la même hauteur.
Placez le volet sur les languettes. Les tiges filetées doivent se trouver à l'intérieur des profils en U des équerres. Veillez à bien fixer les languettes aux équerres inférieures.
Lors du passage à travers la paroi du compartiment, la suspension ne doit pas être isolée. Lorsqu'elle est installée dans des gaines, la suspension doit être isolée de manière équivalente à la suspension de la gaine.
Lors du passage à travers la paroi du compartiment, la suspension ne doit pas être isolée. Lorsqu'elle est installée dans des gaines, la suspension doit être isolée de manière équivalente à la suspension de la gaine.

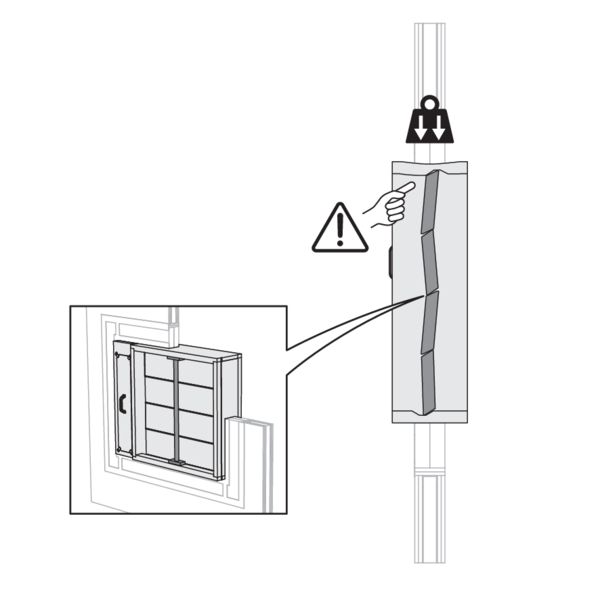

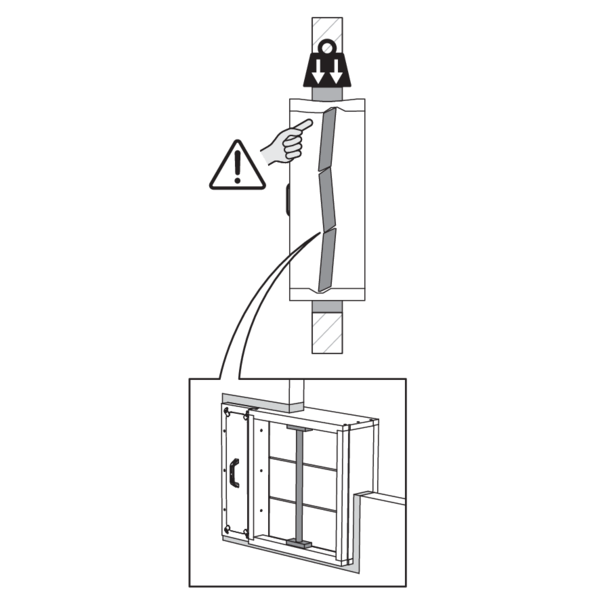

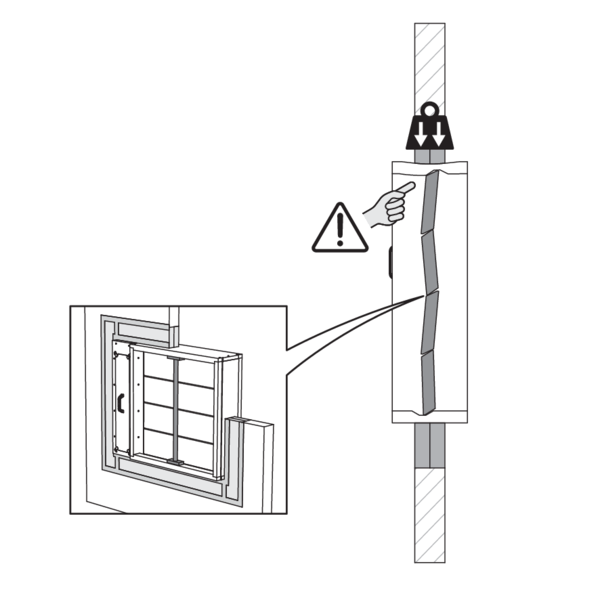

Soutenez le tunnel et serrez les lames dans sa position de sécurité pour éviter la déformation du tunnel lors du dessèchement du colmatage.
Achevez le scellement du volet selon les directives par type de mur.
Achevez le scellement du volet selon les directives par type de mur.
Remarques générales
- L'installation doit être conforme au rapport de classement et à la notice technique.
- Orientation de l'axe: voir déclaration des performances.
- Évitez l’obstruction des gaines connectées.
- Installation du produit: toujours avec la lame fermée.
- Vérifiez le libre mouvement de la lame mobile.
- Respectez les distances de sécurité par rapport aux autres éléments constructifs. Le mécanisme de déclenchement doit également rester accessible : prévoyez pour cela un espace libre de 200 mm autour du boîtier.
- La classe d'étanchéité à l'air est maintenue si l'installation du clapet se fait conformément à la notice technique.
- Les clapets coupe-feu Rf-t sont toujours testés dans des châssis de supports standardisés conformément à la EN 1366-2. Les résultats obtenus sont valables pour tous les châssis de supports similaires qui ont une résistance au feu, une épaisseur et une densité similaire ou supérieure à celles du test.
- Si l'épaisseur du mur dépasse l'épaisseur minimale indiquée dans nos instructions d'installation, les conditions suivantes s'appliquent à la profondeur du joint : - Pour les parois flexibles et les parois en système de panneaux sandwich, le joint doit toujours être appliqué sur toute la profondeur de la paroi. - Pour les parois massives, les dalles massives et les parois en blocs de plâtre, la profondeur de scellement minimale indiquée dans nos instructions de pose (souvent égale à l'épaisseur minimale de la paroi) est suffisante. Appliquer le joint à la hauteur du clapet (à partir de l'indication de la limite du mur).
- Lors de l'installation d'un clapet coupe-feu dans une paroi métallique flexible, certaines méthodes d'installation ne nécessitent pas la mise en place de profilés de renforcement autour de l'ouverture de la paroi du point de vue de la protection contre l'incendie (voir ci-dessous). Il convient de toujours suivre les instructions générales du fabricant de ces systèmes muraux lors de la construction de ce type de mur.
- Le clapet doit être accessible pour inspection et entretien.
- Prévoyez au moins 2 contrôles visuels chaque année.
