MARKAGE MB-1S - Installation

Le produit a été testé et approuvé en :

• Béton cellulaire ≥ 100 mm | EI 90 (v_ew i o) S1500 C10000 HOT 400/30 MA MULTI | Mortier | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm

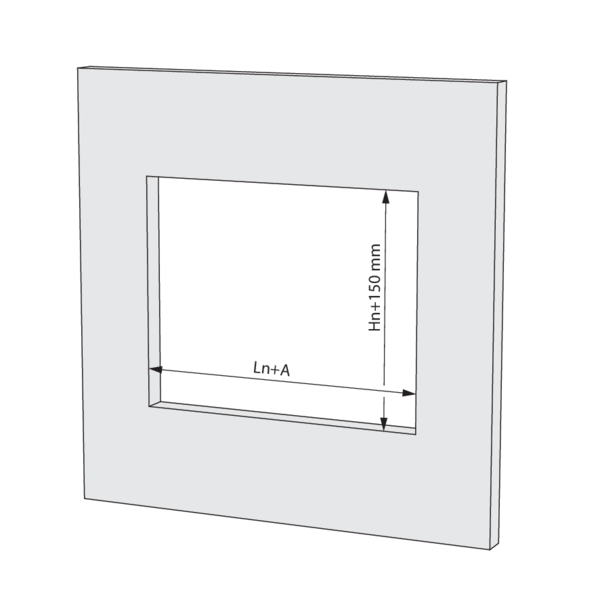

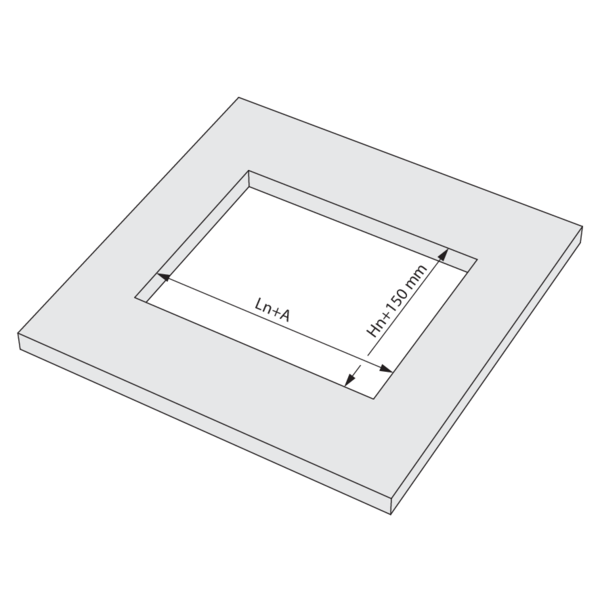

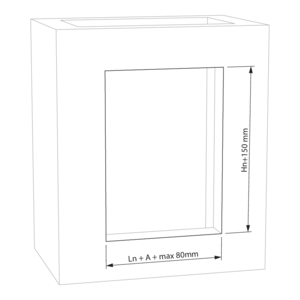

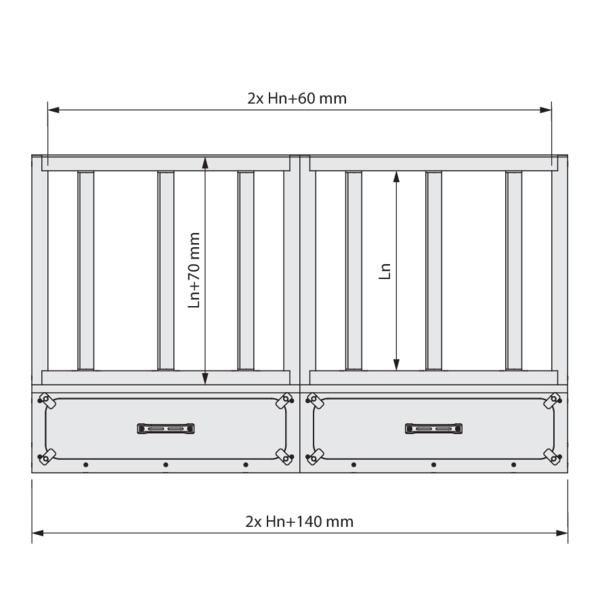

Faites une baie aux dimensions (Ln+A) x (Hn+150) mm. A = 375 mm pour un volet standard. Attention : pour un volet de hauteur ≤ 400 mm et avec l'option BP FM ou ZENiX 1SD, A = 545 mm.

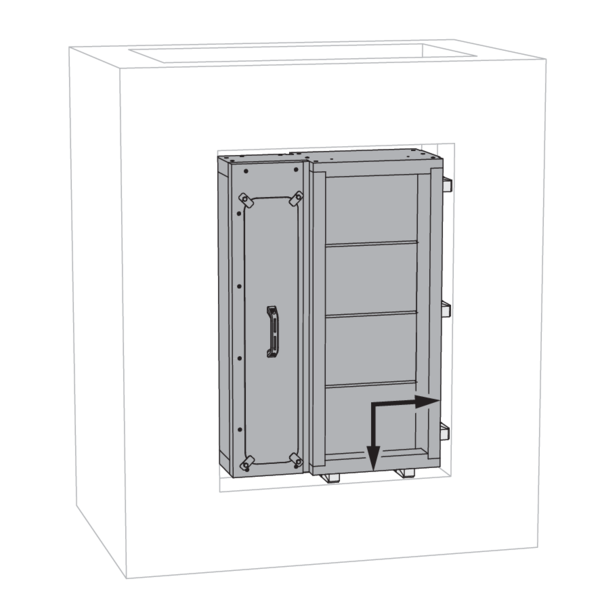

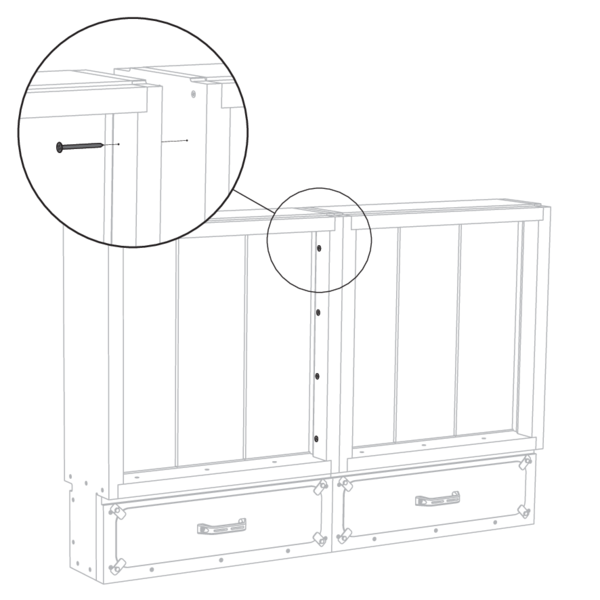

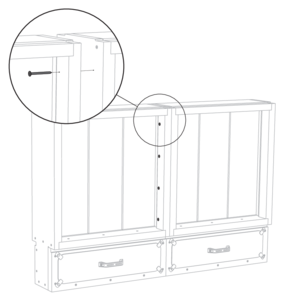

Positionnez le volet dans la réservation.

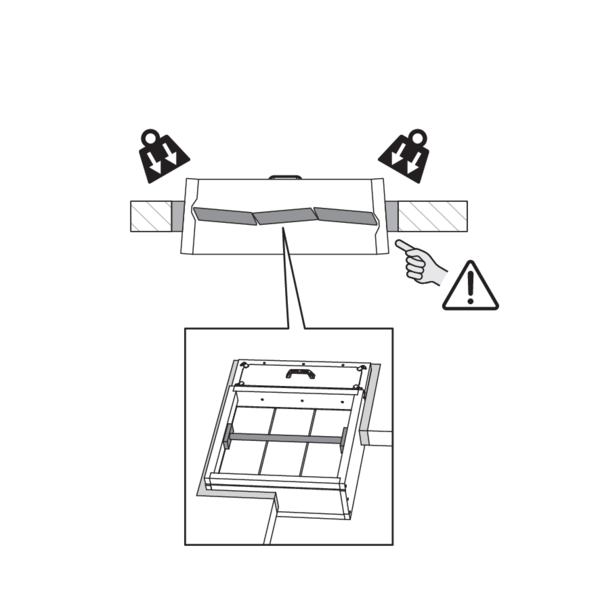

Soutenez le tunnel et serrez les lames dans sa position de sécurité pour éviter la déformation du tunnel lors du dessèchement du colmatage.

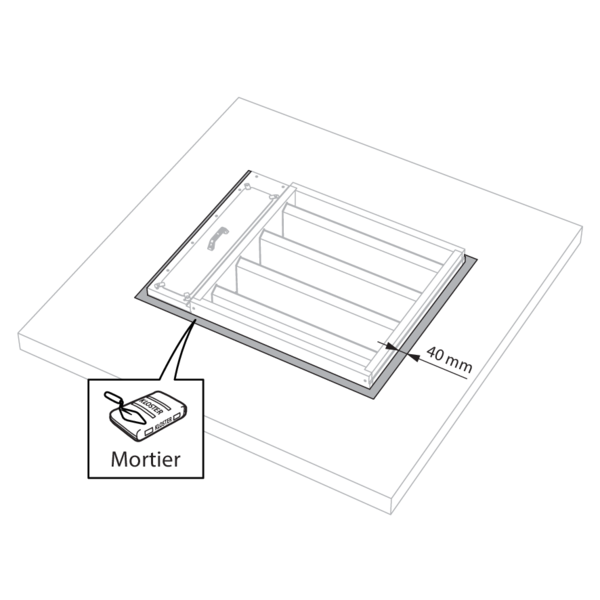

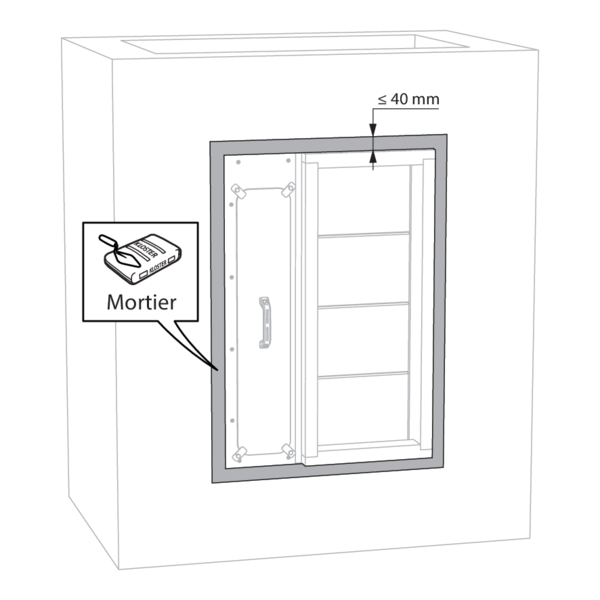

Colmatez le reste de la réservation à l’aide de mortier standard.

Vérifiez le fonctionnement des lames du volet après le temps de durcissement de la scellement et après avoir retiré les entretoises.

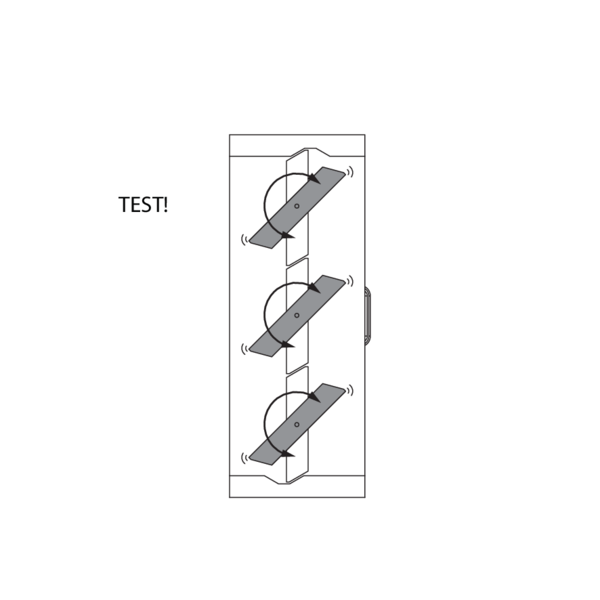

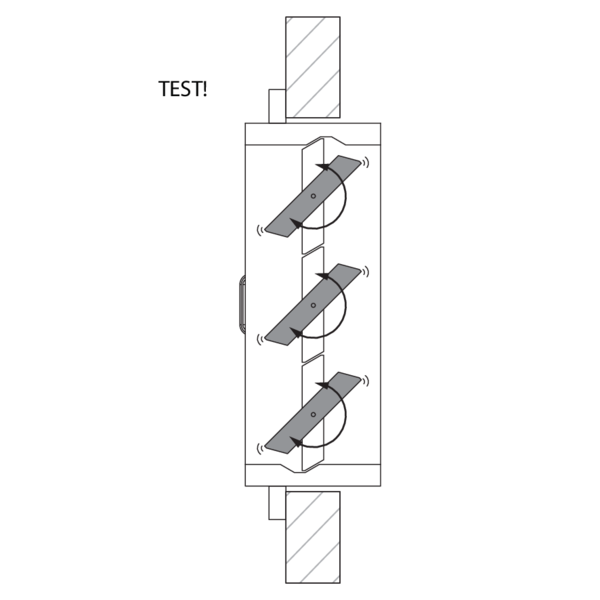

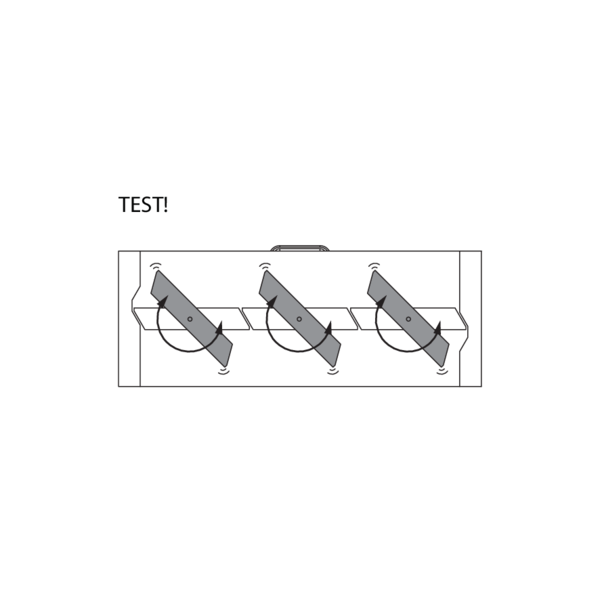

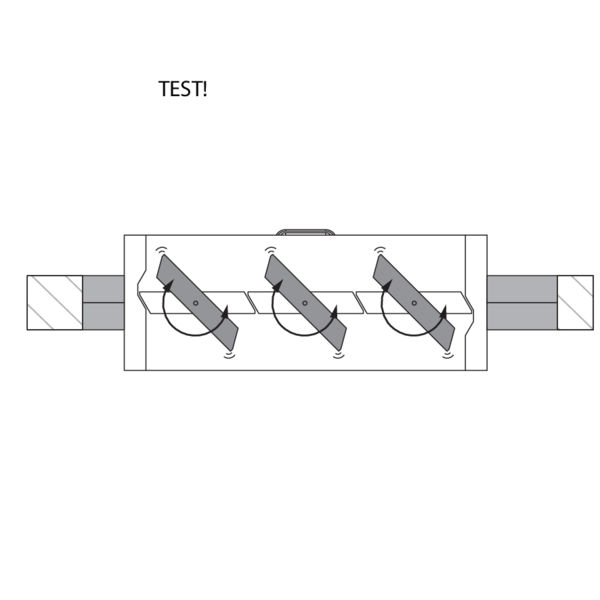

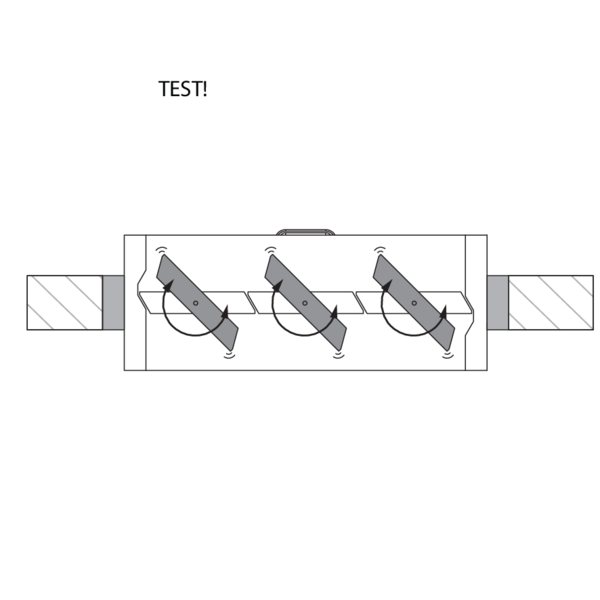

Soumettez le mécanisme du clapet/volet à un test.

Le produit a été testé et approuvé en :

• Béton cellulaire ≥ 100 mm | EI 90 (v_ew i o) S1500 C10000 HOT 400/30 MA MULTI | Panneaux de laine de roche + enduit ≥ 140 kg/m³ | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm

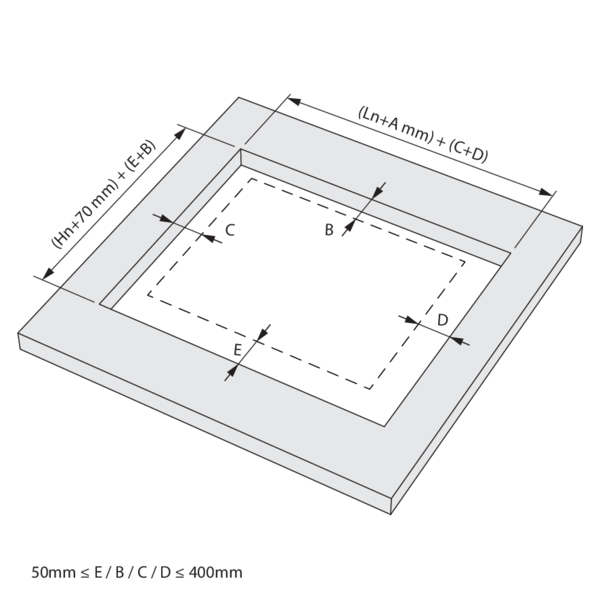

Faites une baie aux dimensions (Ln+A+C+D) x (Hn+70+B+E) mm. A = 295 mm pour un volet standard. Attention : pour un volet de hauteur ≤ 400 mm et avec l'option BP FM ou ZENiX 1SD, A = 465 mm.

Positionnez le volet dans la réservation. Scellement B, C, D & E entre 50 et 400 mm chacun.
Le clapet peut mais ne doit pas être centré dans la réservation. Une distance maximale de 400 mm doit être respectée par rapport au bord de la réservation.

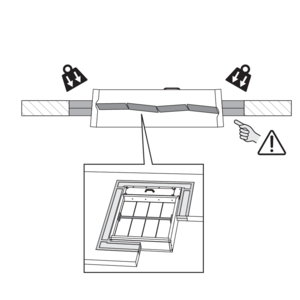

Soutenez le tunnel et serrez les lames dans sa position de sécurité pour éviter la déformation du tunnel lors du dessèchement du colmatage.

Colmatez le reste de la réservation à l’aide de 2 couches de panneaux de laine minérale pré-enduits de 50 mm d'épaisseur (type PROMASTOP CB-CC). Les panneaux doivent être posées à joints décalés. Lors de l'installation, appliquez toujours un enduit (type PROMASTOP CC) à l'extrémité de chaque panneau.

Les panneaux doivent être posées à joints décalés et ces joints sont recouverts sur tout le contour (type PROMASTOP-CC), afin de créer une épaisseur de couche uniforme pour l'ensemble du scellement.

Vérifiez le fonctionnement des lames du volet après le temps de durcissement de la scellement et après avoir retiré les entretoises.
Soumettez le mécanisme du clapet/volet à un test.

Le produit a été testé et approuvé en :

• Béton cellulaire ≥ 100 mm | EI 90/120 (v_ew i o) S1500 C10000 HOT 400/30 MA MULTI | Sans scellement | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB-1S ≤ 1000x1600 mm

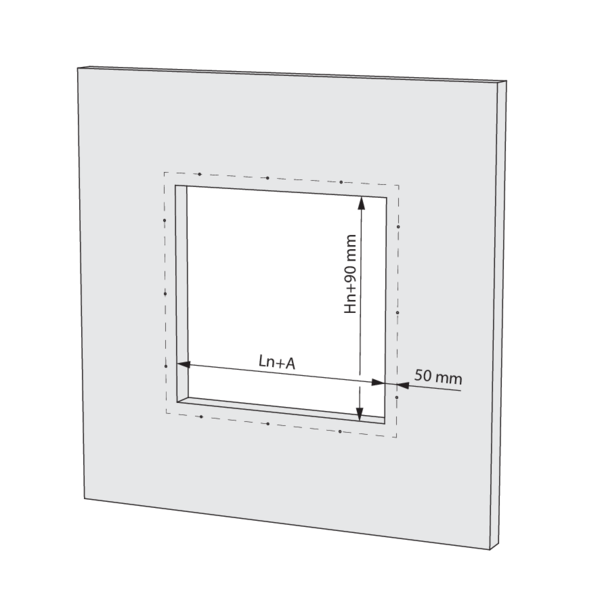

Faites une baie aux dimensions (Ln+A) x (Hn+90) mm. A = 315 mm pour un volet standard. Attention : pour un volet de hauteur ≤ 400 mm et avec l'option BP FM ou ZENiX 1SD, A = 485 mm.

Positionnez le volet dans la réservation jusqu'à ce que la chemise touche le mur et que les trous de fixation de la chemise soient alignés à 50 mm du bord de la réservation.

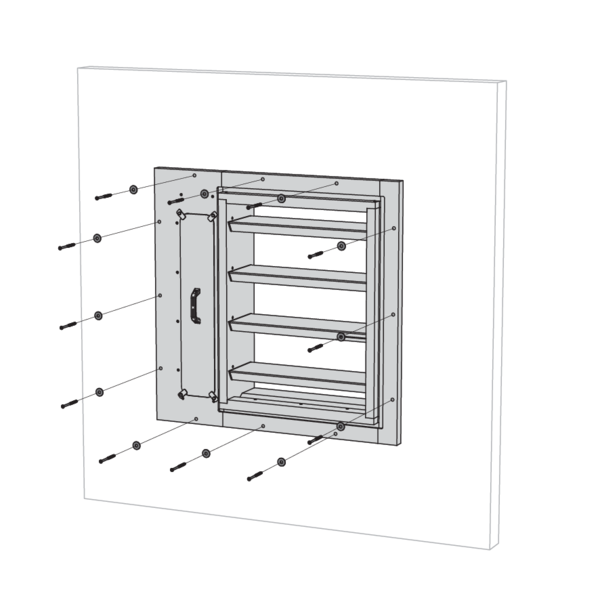

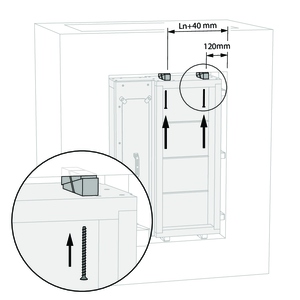

Fixez la chemise dans le mur avec les vis Ø 8 x 110 mm et les pignons fournis.
Attention : les vis fournies ne conviennent que pour le béton cellulaire. Utilisez le type de vis approprié pour chaque type de mur: Pour la brique pleine : pré-percer avec un Ø6mm et utiliser les vis et pignons fournis. Pour le béton compacté : utiliser des vis à béton ou des ancrages avec une résistance caractéristique R90...R120 ≥ 0,1kN.

Vérifiez la mobilité de la lame mobile.
Soumettez le mécanisme du clapet/volet à un test.

Le produit a été testé et approuvé en :

• Béton cellulaire ≥ 100 mm | EI 90/120 (h_ow i o) S1500 C10000 HOT 400/30 MA MULTI | Mortier | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm

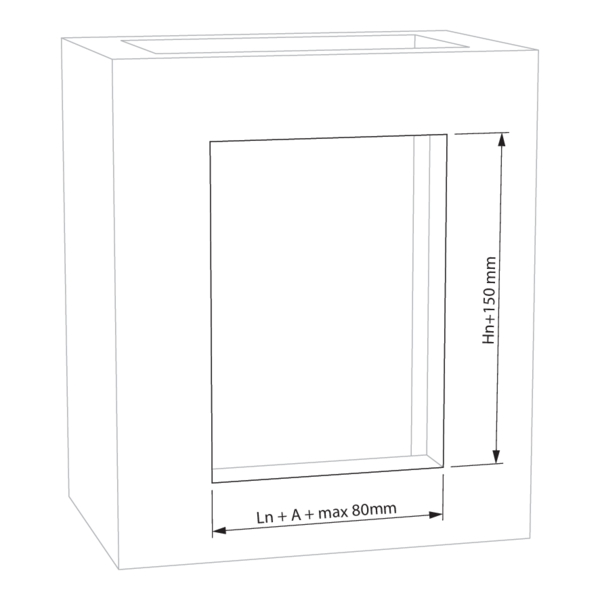

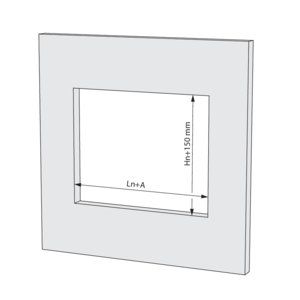

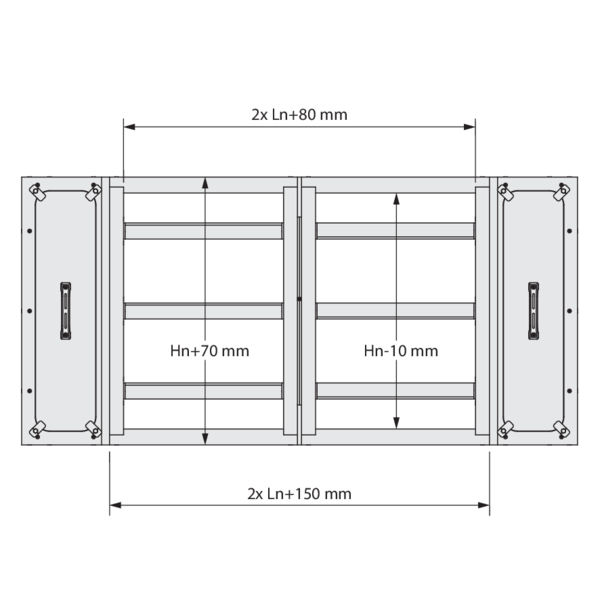

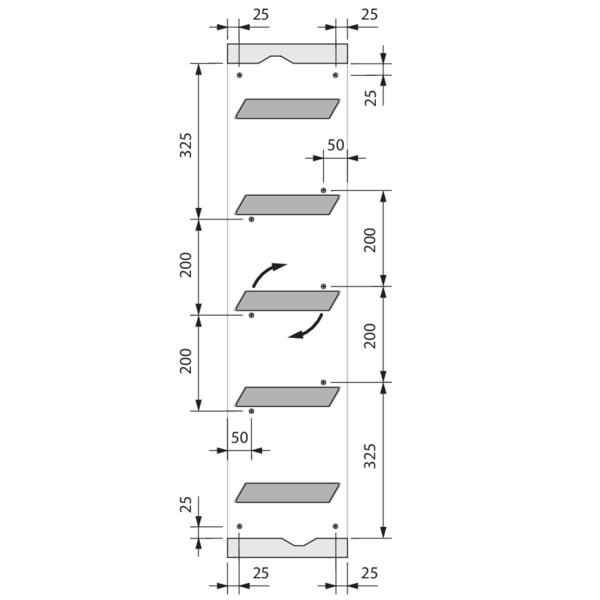

Faites une baie aux dimensions (Ln+A) x (Hn+150) mm. A = 375 mm pour un volet standard. Attention : pour un volet de hauteur ≤ 400 mm et avec l'option BP FM ou ZENiX 1SD, A = 545 mm.

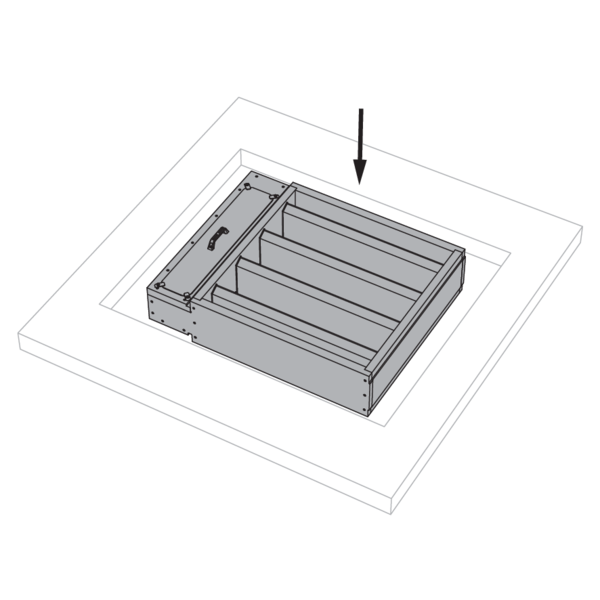

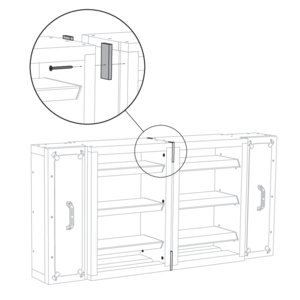

Positionnez le volet dans la réservation.

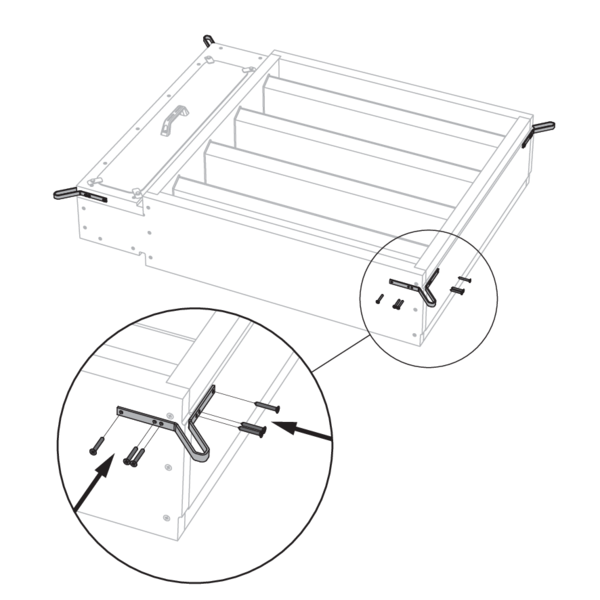

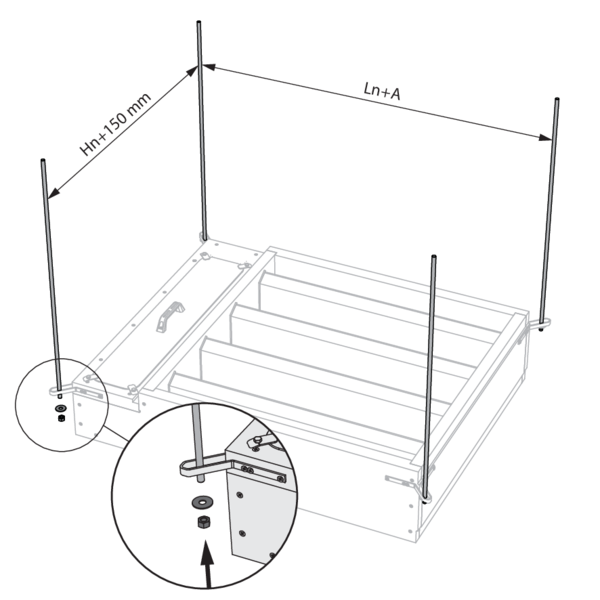

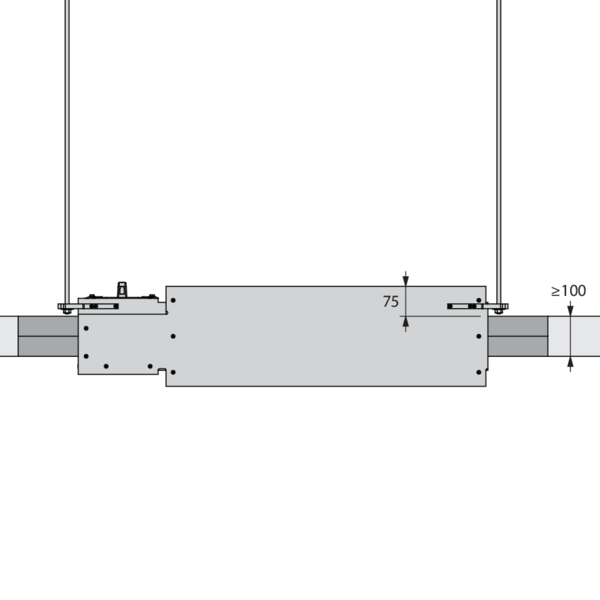

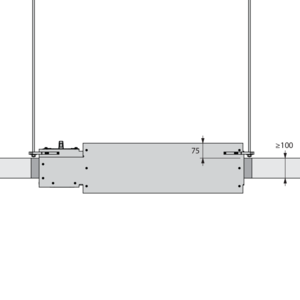

En option, le volet peut être suspendu séparément avec la suspension horizontale (HS MAS).

Soutenez le tunnel et serrez les lames dans sa position de sécurité pour éviter la déformation du tunnel lors du dessèchement du colmatage.

Colmatez le reste de la réservation à l’aide de mortier standard.

Vérifiez le fonctionnement des lames du volet après le temps de durcissement de la scellement et après avoir retiré les entretoises.
Soumettez le mécanisme du clapet/volet à un test.

Le produit a été testé et approuvé en :

• Béton cellulaire ≥ 100 mm | EI 90/120 (h_ow i o) S1500 C10000 HOT 400/30 MA MULTI | Panneaux de laine de roche + enduit ≥ 140 kg/m³ | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm

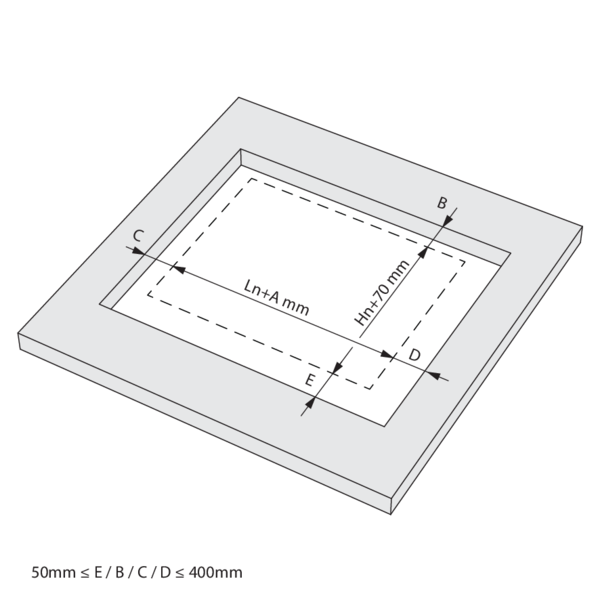

Faites une baie aux dimensions (Ln+A+C+D) x (Hn+70+B+E) mm. A = 295 mm pour un volet standard. Attention : pour un volet de hauteur ≤ 400 mm et avec l'option BP FM ou ZENiX 1SD, A = 465 mm.

Scellement B, C, D & E entre 50 et 400 mm chacun.
Le clapet peut mais ne doit pas être centré dans la réservation. Une distance maximale de 400 mm doit être respectée par rapport au bord de la réservation.

Positionnez le volet dans la réservation.

Placez le volet à la bonne hauteur pour que le joint soit centré sur le volet.

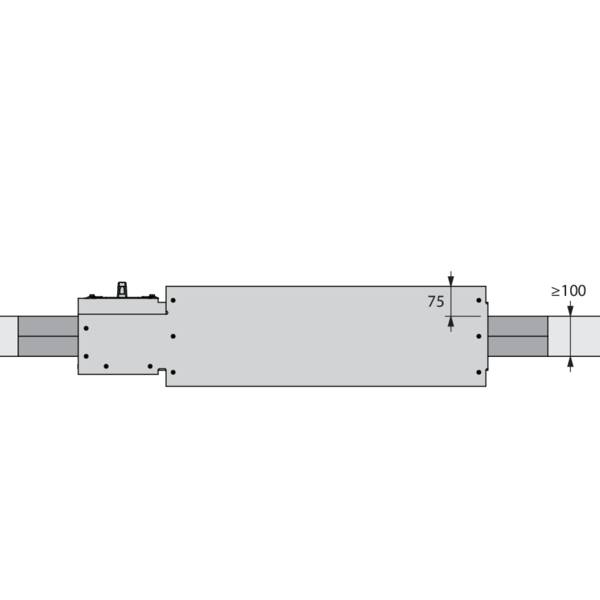

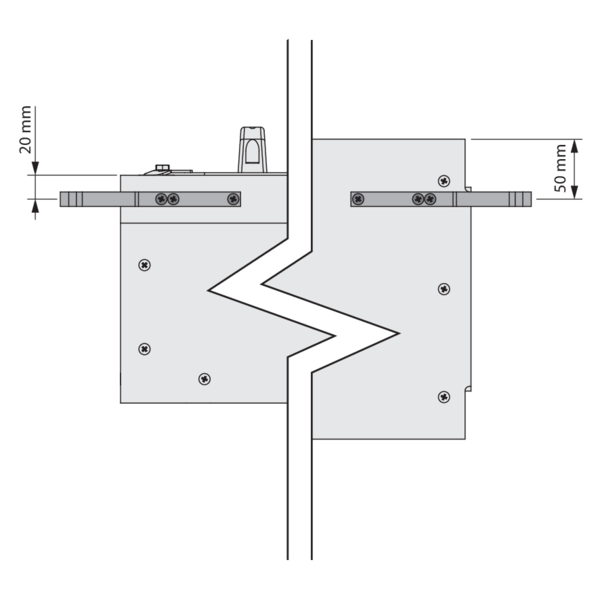

En option, le volet peut être suspendu séparément avec la suspension horizontale (HS MAS).

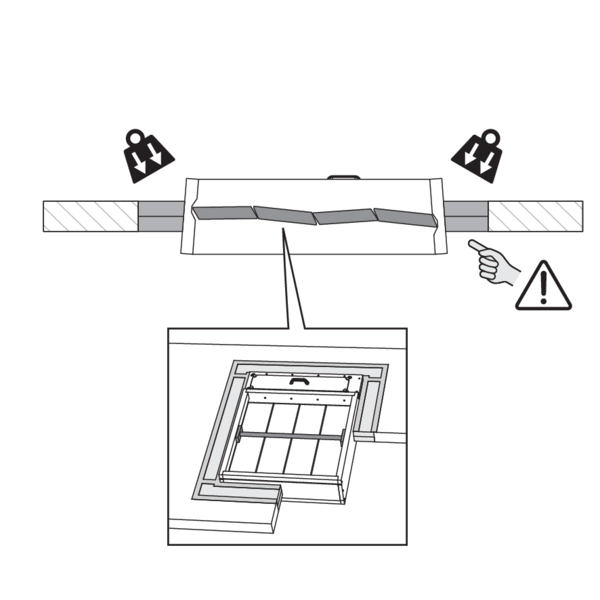

Soutenez le tunnel et serrez les lames dans sa position de sécurité pour éviter la déformation du tunnel lors du dessèchement du colmatage.

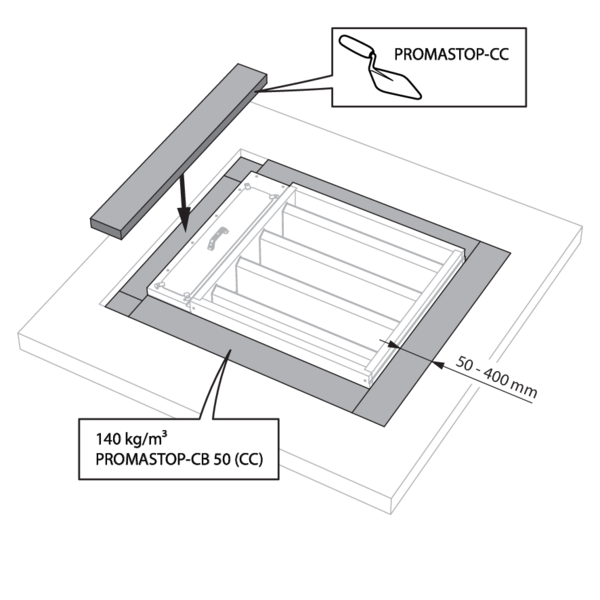

Colmatez le reste de la réservation à l’aide de 2 couches de panneaux de laine minérale pré-enduits de 50 mm d'épaisseur (type PROMASTOP CB-CC). Les panneaux doivent être posées à joints décalés. Lors de l'installation, appliquez toujours un enduit (type PROMASTOP CC) à l'extrémité de chaque panneau.

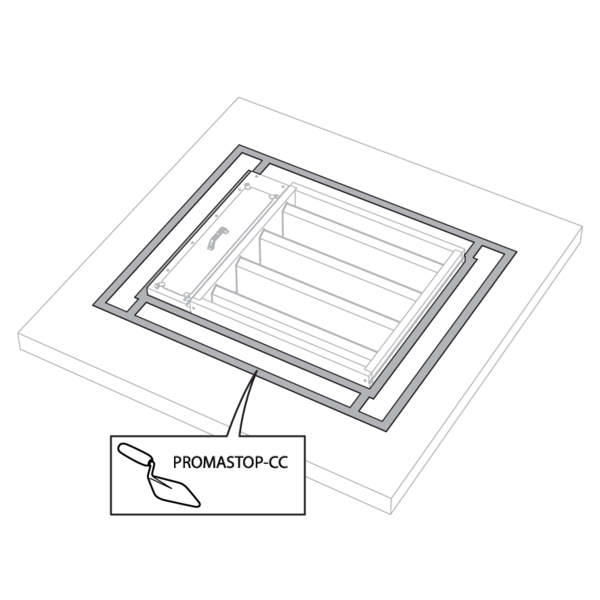

Les joints doivent être recouverts avec de l’enduit (type PROMASTOP-CC) sur tout le contour afin de créer une épaisseur de couche uniforme pour l'ensemble du scellement.

Vérifiez le fonctionnement des lames du volet après le temps de durcissement de la scellement et après avoir retiré les entretoises.
Soumettez le mécanisme du clapet/volet à un test.

Le produit a été testé et approuvé en :

• Promatect LS ≥ 35 mm | EI 90/120* (h_od i o) S1500 C10000 HOT 400/30 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
• Promatect L500 ≥ 40 mm | EI 90/120* (h_od i o) S1500 C10000 HOT 400/30 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
• Promatect AD ≥ 40 mm | EI 90/120* (h_od i o) S1500 C10000 HOT 400/30 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
• Promatect LS ≥ 35 mm | EI 60/120* (h_od i o) S1000 C10000 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm
• Promatect L500 ≥ 40 mm | EI 60/120* (h_od i o) S1000 C10000 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm
• Promatect AD ≥ 40 mm | EI 60/120* (h_od i o) S1000 C10000 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm

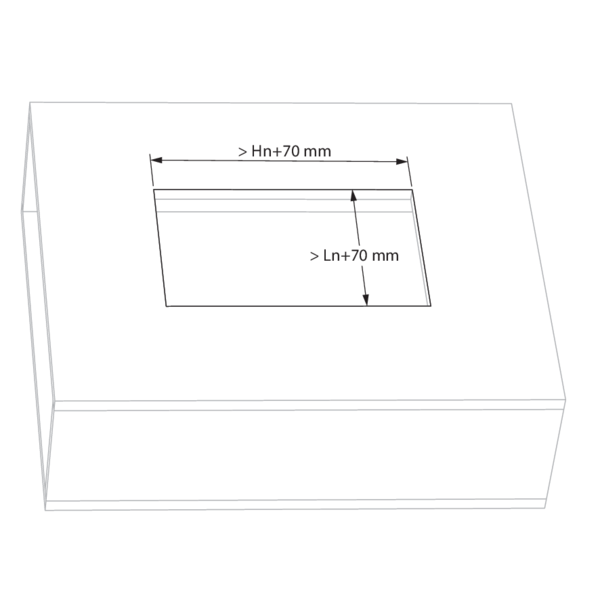

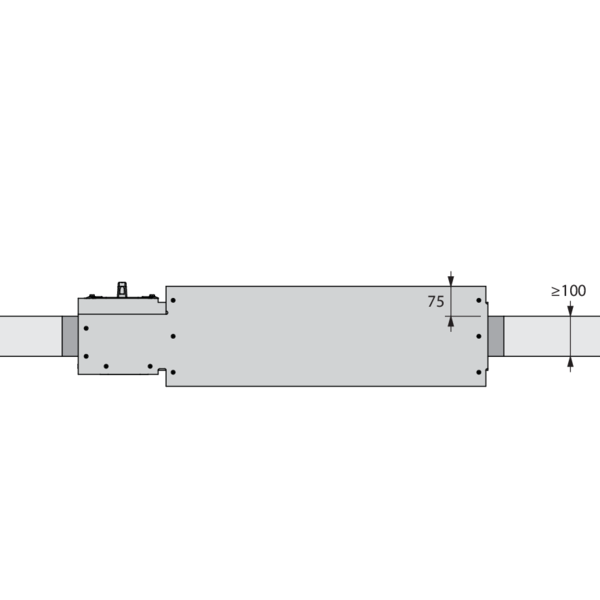

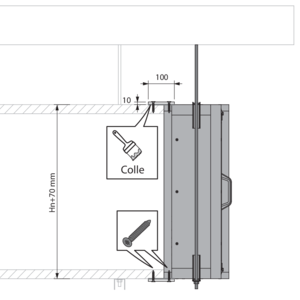

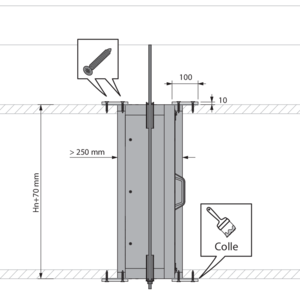

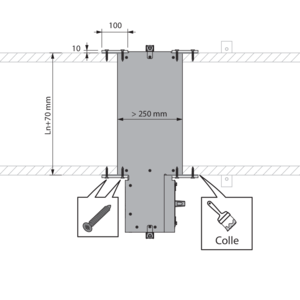

Faites une baie aux dimensions minimales (Ln+70) x (Hn+70) mm.

Le volet peut également être directement intégré dans la paroi.
Installez le volet dans la réservation avec la trappe d'accès accessible. Placez la paroi arrière du volet contre le conduit.
L'installation du volet ne requiert pas de profondeur minimale de conduit. Le produit n’entravera pas le débit d'air dans le conduit.

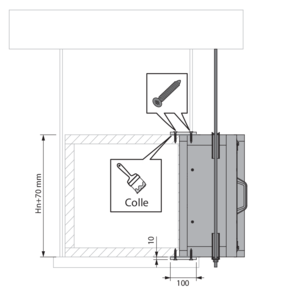

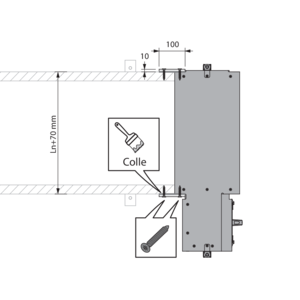

Scellez le joint entre le volet et la réservation avec de la Promat Glue K84. Installez les plaques de positionnement et de scellement avec des vis Ø 5 x 50 mm avec un espacement maximum de 200 mm et de la Promat Glue K84. Veillez à ce qu'aucune vis ne pénètre dans le boîtier du clapet.

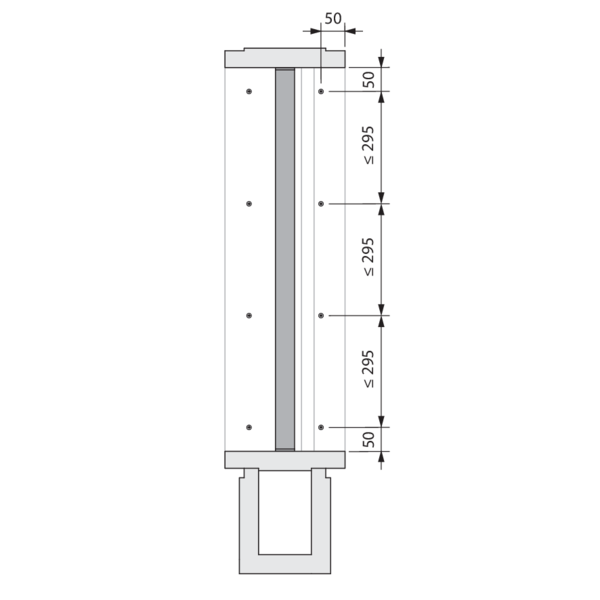

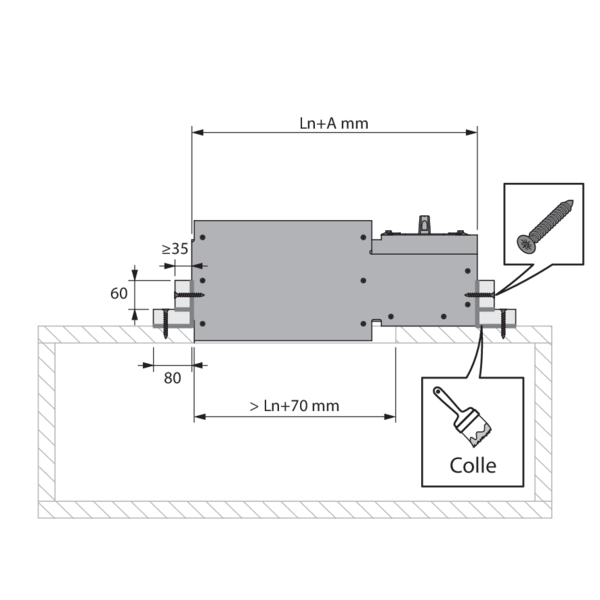

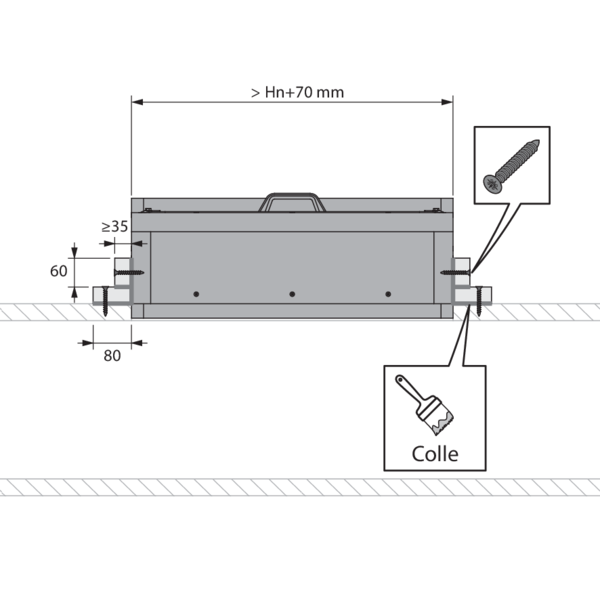

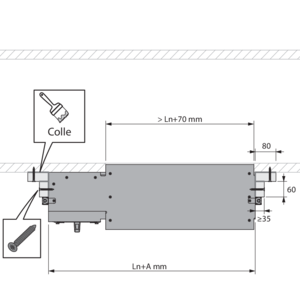

Fabriquez les plaques de positionnement et de scellement à partir du matériau des conduits. Pour un scellement d'angle, utilisez deux plaques de 80 mm et 60 mm respectivement.

A = 295 mm pour un volet standard. Attention : pour un volet de hauteur ≤ 400 mm et avec l’option BP FM ou ZENiX 1SD, A = 465 mm.

Vérifiez le fonctionnement des lames du volet après le temps de durcissement de la scellement et après avoir retiré les entretoises.
Soumettez le mécanisme du clapet/volet à un test.

Le produit a été testé et approuvé en :

• Promatect LS ≥ 35 mm | EI 90/120* (h_od i o) S1500 C10000 HOT 400/30 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
• Promatect L500 ≥ 40 mm | EI 90/120* (h_od i o) S1500 C10000 HOT 400/30 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
• Promatect AD ≥ 40 mm | EI 90/120* (h_od i o) S1500 C10000 HOT 400/30 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
• Promatect LS ≥ 35 mm | EI 60/120* (h_od i o) S1000 C10000 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm
• Promatect L500 ≥ 40 mm | EI 60/120* (h_od i o) S1000 C10000 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm
• Promatect AD ≥ 40 mm | EI 60/120* (h_od i o) S1000 C10000 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm

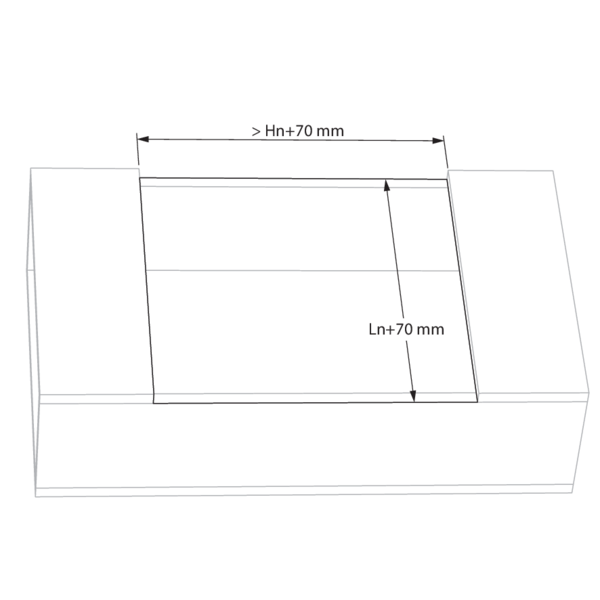

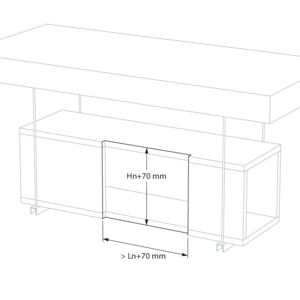

Faites une baie aux dimensions minimales (Ln+70) x (Hn+70) mm.
Si la réservation chevauche un bord du conduit, suivez la méthode d'installation ci-dessous.

Le volet peut également être directement intégré dans la paroi.
Si les brides du volet coïncident avec un bord du conduit, assurez-vous qu'elles affleurent le conduit.
L'installation du volet ne requiert pas de profondeur minimale de conduit. Le produit n’entravera pas le débit d'air dans le conduit.

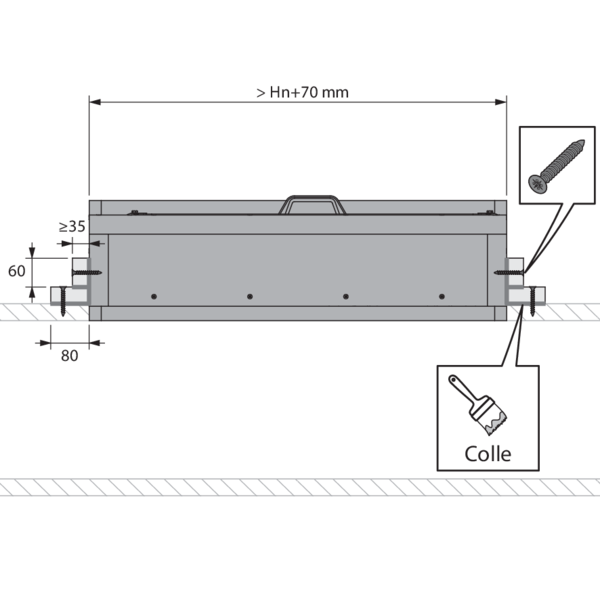

Scellez le joint entre le volet et la réservation avec de la Promat Glue K84. Installez les plaques de positionnement et de scellement avec des vis Ø 5 x 50 mm avec un espacement maximum de 200 mm et de la Promat Glue K84. Veillez à ce qu'aucune vis ne pénètre dans le boîtier du clapet.
Fabriquez les plaques de positionnement et de scellement à partir du matériau des conduits. Pour un scellement d'angle, utilisez deux plaques de 80 mm et 60 mm respectivement.

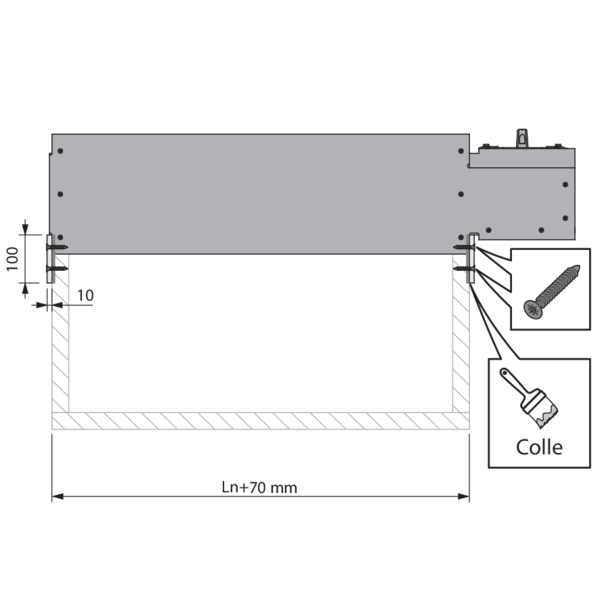

Pour le scellement à plat sur la bride du volet, utilisez une plaque de silicate de calcium de 10 x 100 mm d'une densité de 870 kg/m³ (type PROMATECT H). Fixez ces plaques avec deux rangées de vis Ø 3,9 x 35 mm écartées de 150 mm.

Vérifiez le fonctionnement des lames du volet après le temps de durcissement de la scellement et après avoir retiré les entretoises.
Soumettez le mécanisme du clapet/volet à un test.

Le produit a été testé et approuvé en :

• Promatect LS ≥ 35 mm | EI 90/120* (v_ed i o) S1500 C10000 HOT 400/30 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
• Promatect L500 ≥ 40 mm | EI 90/120* (v_ed i o) S1500 C10000 HOT 400/30 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
• Promatect AD ≥ 40 mm | EI 90/120* (v_ed i o) S1500 C10000 HOT 400/30 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
• Promatect LS ≥ 35 mm | EI 90/120* (v_ed i o) S1500 C10000 HOT 400/30 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
• Promatect L500 ≥ 40 mm | EI 90/120* (v_ed i o) S1500 C10000 HOT 400/30 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
• Promatect AD ≥ 40 mm | EI 90/120* (v_ed i o) S1500 C10000 HOT 400/30 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
• Promatect LS ≥ 35 mm | EI 60/120* (v_ed i o) S1000 C10000 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm
• Promatect L500 ≥ 40 mm | EI 60/120* (v_ed i o) S1000 C10000 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm
• Promatect AD ≥ 40 mm | EI 60/120* (v_ed i o) S1000 C10000 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm
• Promatect LS ≥ 35 mm | EI 60/120* (v_ed i o) S1000 C10000 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm
• Promatect L500 ≥ 40 mm | EI 60/120* (v_ed i o) S1000 C10000 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm
• Promatect AD ≥ 40 mm | EI 60/120* (v_ed i o) S1000 C10000 MA MULTI | Colle Promat K84 | Type de pose : encastré 0/90/180/270°. * Avec grille. Installation dans des conduits certifiés EI120 pour la classification EI120 du système complet. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm

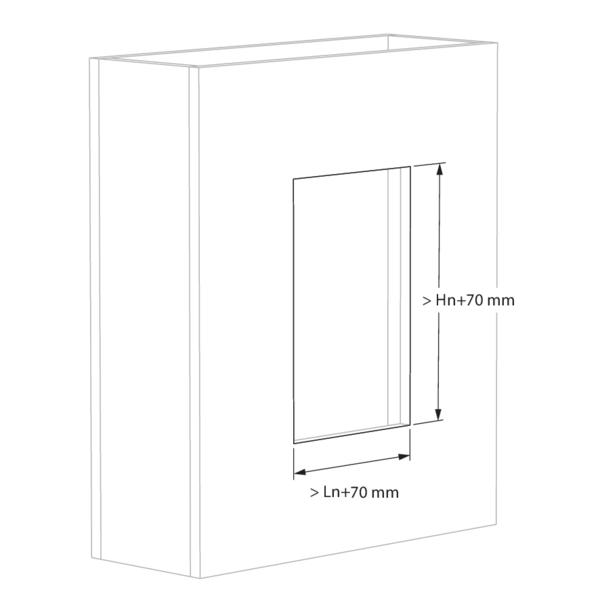

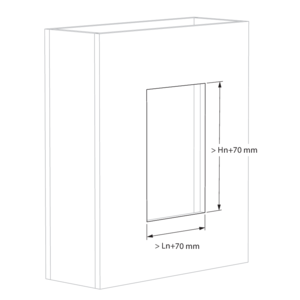

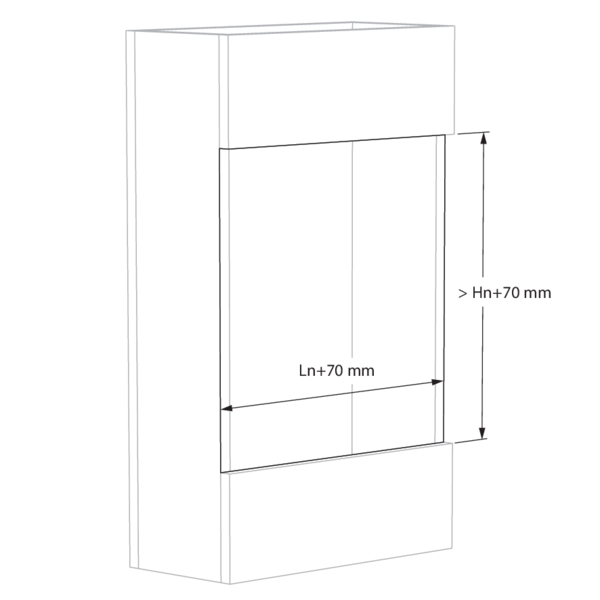

Faites une baie aux dimensions minimales (Ln+70) x (Hn+70) mm.

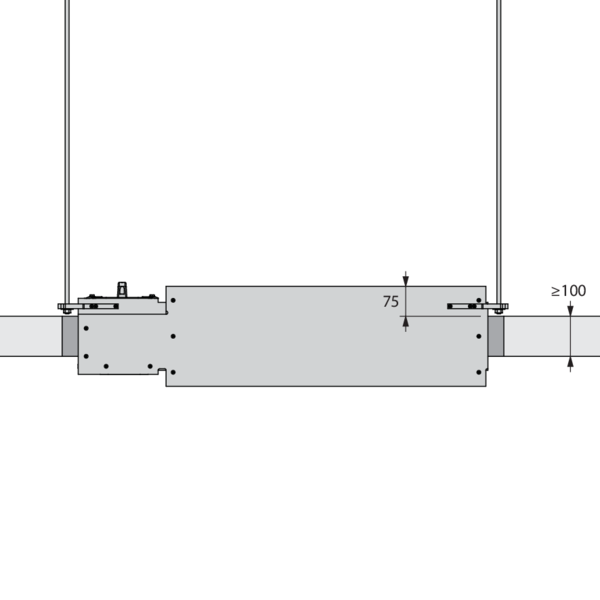

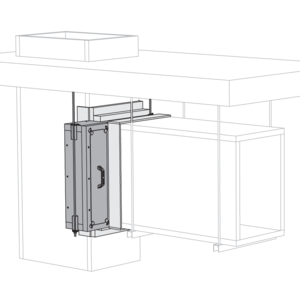

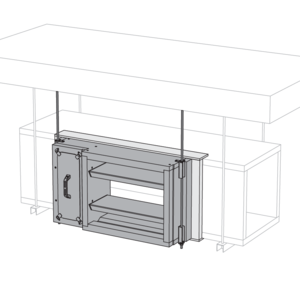

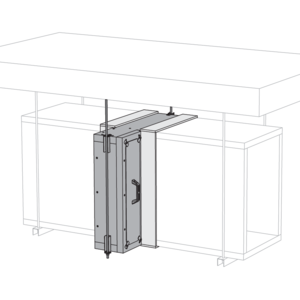

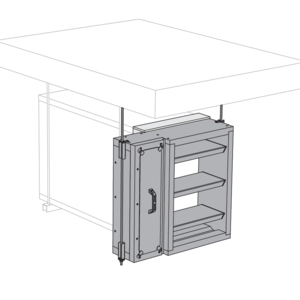

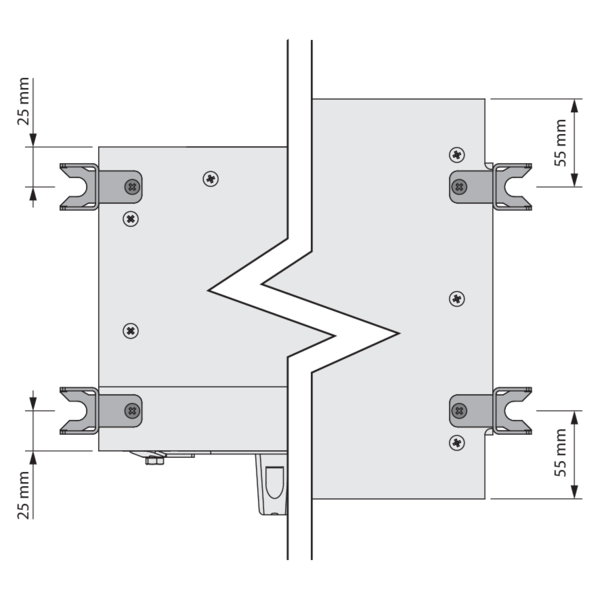

En option, le volet peut être suspendu séparément avec la suspension verticale (VS MAS).

Le volet peut également être directement intégré dans la paroi.
Installez le volet dans la réservation avec la trappe d'accès accessible. Placez la paroi arrière de ce compartiment contre le conduit.
L'installation du volet ne requiert pas de profondeur minimale de conduit. Le produit n’entravera pas le débit d'air dans le conduit.
A = 295 mm pour un volet standard. Attention : pour un volet de hauteur ≤ 400 mm et avec l’option BP FM ou ZENiX 1SD, A = 465 mm.

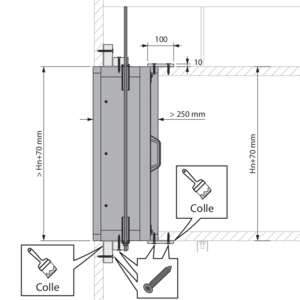

Scellez le joint entre le volet et la réservation avec de la Promat Glue K84. Installez les plaques de positionnement et de scellement avec des vis Ø 5 x 50 mm avec un espacement maximum de 200 mm et de la Promat Glue K84. Veillez à ce qu'aucune vis ne pénètre dans le boîtier du clapet.
Fabriquez les plaques de positionnement et de scellement à partir du matériau des conduits. Pour un scellement d'angle, utilisez deux plaques de 80 mm et 60 mm respectivement.

Vérifiez le fonctionnement des lames du volet après le temps de durcissement de la scellement et après avoir retiré les entretoises.
Soumettez le mécanisme du clapet/volet à un test.

Le produit a été testé et approuvé en :

Faites une baie aux dimensions minimales (Ln+70) x (Hn+70) mm.
Si la réservation chevauche un bord du conduit, suivez la méthode d'installation ci-dessous.

En option, le volet peut être suspendu séparément avec la suspension verticale (VS MAS).
Le volet peut également être directement intégré dans la paroi.
Installez le volet dans la réservation avec la trappe d'accès accessible.
La paroi arrière du volet est placée contre le conduit si elle ne s'étend pas à l'extérieur de celui-ci.
Si les brides du volet coïncident avec un bord du conduit, assurez-vous qu'elles affleurent le conduit.
L'installation du volet ne requiert pas de profondeur minimale de conduit. Le produit n’entravera pas le débit d'air dans le conduit.

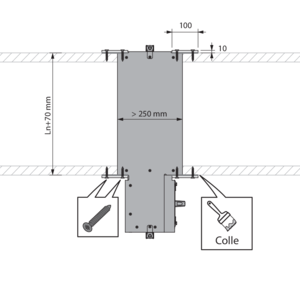

Scellez le joint entre le volet et la réservation avec de la Promat Glue K84. Pour le scellement à plat sur la bride du volet, utilisez une plaque de silicate de calcium de 10 x 100 mm d'une densité de 870 kg/m³ (type PROMATECT H). Fixez ces plaques avec deux rangées de vis Ø 3,9 x 35 mm écartées de 150 mm.

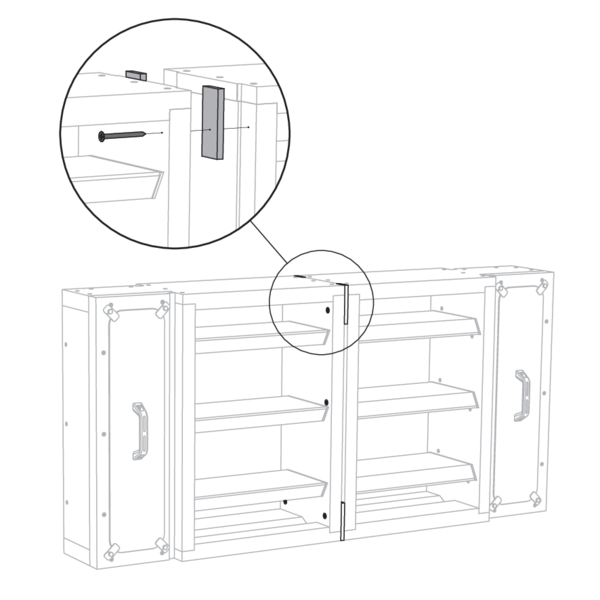

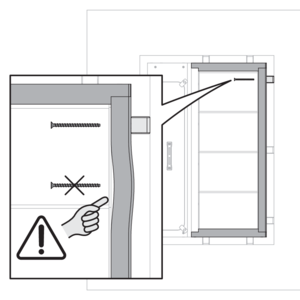

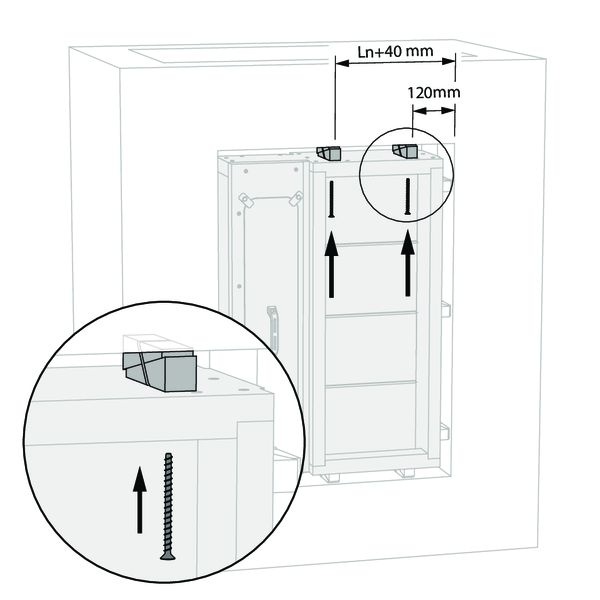

Installez les plaques de positionnement et de scellement avec des vis Ø 5 x 50 mm avec un espacement maximum de 200 mm et de la Promat Glue K84. Veillez à ce qu'aucune vis ne pénètre dans le boîtier du clapet.
Fabriquez les plaques de positionnement et de scellement à partir du matériau des conduits. Pour un scellement d'angle, utilisez deux plaques de 80 mm et 60 mm respectivement.

Vérifiez le fonctionnement des lames du volet après le temps de durcissement de la scellement et après avoir retiré les entretoises.
Soumettez le mécanisme du clapet/volet à un test.

Le produit a été testé et approuvé en :

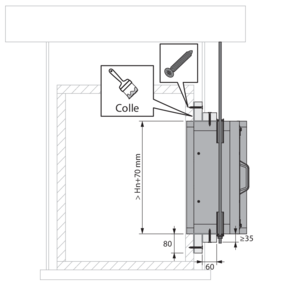

Faites une baie aux dimensions minimales (Ln+70) x (Hn+70) mm.
Si la réservation chevauche un bord du conduit, suivez la méthode d'installation ci-dessous.

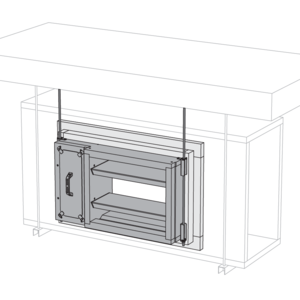

En option, le volet peut être suspendu séparément avec la suspension verticale (VS MAS).
Le volet peut également être directement intégré dans la paroi.
Installez le volet dans la réservation avec la trappe d'accès accessible.

Si les brides du volet coïncident avec un bord du conduit, assurez-vous qu'elles affleurent le conduit.
L'installation du volet ne requiert pas de profondeur minimale de conduit. Le produit n’entravera pas le débit d'air dans le conduit.

Scellez le joint entre le volet et la réservation avec de la Promat Glue K84. Installez les plaques de positionnement et de scellement avec des vis Ø 5 x 50 mm avec un espacement maximum de 200 mm et de la Promat Glue K84. Veillez à ce qu'aucune vis ne pénètre dans le boîtier du clapet.
Fabriquez les plaques de positionnement et de scellement à partir du matériau des conduits. Pour un scellement d'angle, utilisez deux plaques de 80 mm et 60 mm respectivement.
A = 295 mm pour un volet standard. Attention : pour un volet de hauteur ≤ 400 mm et avec l’option BP FM ou ZENiX 1SD, A = 465 mm.

Pour le scellement à plat sur la bride du volet, utilisez une plaque de silicate de calcium de 10 x 100 mm d'une densité de 870 kg/m³ (type PROMATECT H). Fixez ces plaques avec deux rangées de vis Ø 3,9 x 35 mm écartées de 150 mm.

Vérifiez le fonctionnement des lames du volet après le temps de durcissement de la scellement et après avoir retiré les entretoises.
Soumettez le mécanisme du clapet/volet à un test.

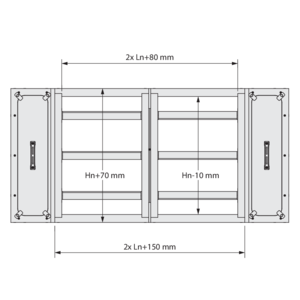

Le produit a été testé et approuvé en :

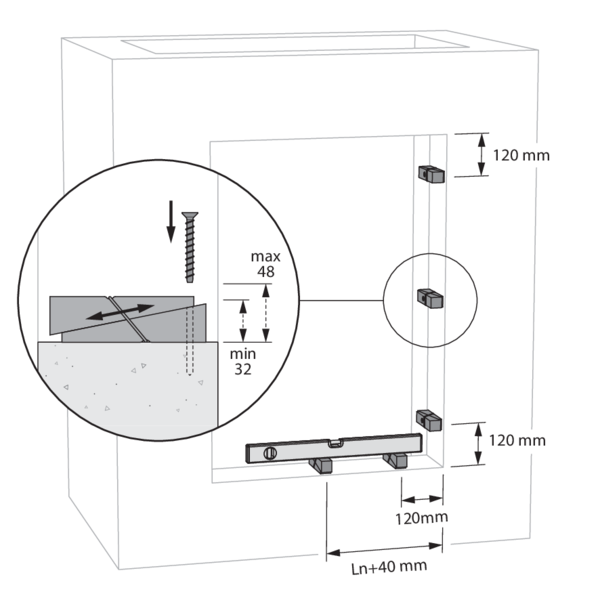

Créez une ouverture avec les dimensions suivantes : (Bn+A) x (Hn+70) mm. A = 295 mm pour un clapet standard. Attention : A = 465 mm pour un clapet d’une hauteur ≤ à 400 mm et avec l’option BP FM ou ZENiX 1SD.

Le clapet peut être placé au milieu de l’ouverture à l’aide du KITS SUPP (facultatif). Placez les éléments du KITS SUPP selon les distances indiquées dans l’ouverture. Fixez chaque élément dans l’ébrasement en le collant ou le vissant.
Attention : veillez à ce que les deux coins de chaque élément du KITS SUPP puissent continuer à coulisser l’un par rapport à l’autre
Utilisez un niveau pour le placement du clapet. La hauteur peut être adaptée en déplaçant chaque élément du KITS SUPP. Créez un angle droit en alignant les éléments du KITS SUPP sur l’ébrasement vertical.
Attention : les éléments du KITS SUPP n’apparaissent pas dans le compartiment de l’actionneur du clapet.

Placez le clapet dans l’ouverture. Raccordez le clapet avec les éléments du KITS SUPP, s’il y a lieu.

Ajoutez les éléments du KITS SUPP du côté restant, selon les distances indiquées. Supprimez le jeu entre la paroi et le clapet en déplaçant les deux coins de chaque élément du KITS SUPP l’un par rapport à l’autre.

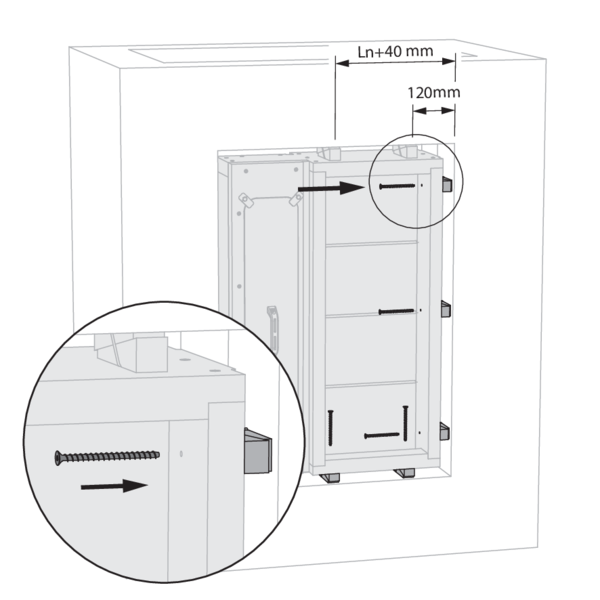

Si nécessaire, ancrez le clapet dans la paroi au moyen de vis du modèle approprié pour chaque type de paroi. Forez préalablement tant dans la paroi du tunnel que dans les éléments du KITS SUPP.

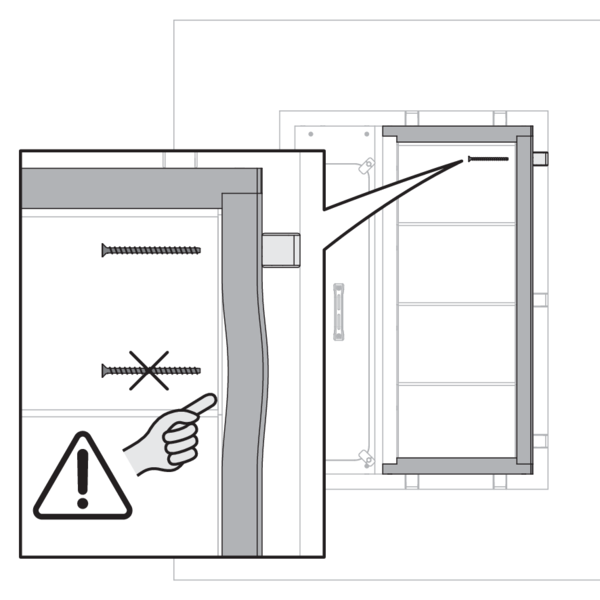

Attention : assurez-vous qu’aucune vis ne dépasse en empêchant ainsi les volets du clapet de tourner. Dans la mesure du possible, soyez attentif au sens de rotation des volets du clapet lors du placement des vis.

Forez préalablement tant dans la paroi du tunnel que dans les éléments du KITS SUPP pour le placement d’un ancrage supplémentaire. Veillez toujours à ce que le jeu entre la paroi du tunnel et l’ébrasement soit entièrement supprimé par les éléments du KITS SUPP.
Attention : assurez-vous qu’aucune vis ne dépasse en empêchant ainsi les volets du clapet de tourner. Dans la mesure du possible, soyez attentif au sens de rotation des volets du clapet lors du placement des vis.

Attention : la fixation du clapet sans KITS SUPP peut sérieusement endommager le produit. La paroi du tunnel peut se déformer et se rompre lors du serrage des vis d’ancrage sans soutien au niveau du joint.

Soutenez le tunnel et serrez les lames dans sa position de sécurité pour éviter la déformation du tunnel lors du dessèchement du colmatage.

Colmatez le reste de la réservation à l’aide de mortier standard.

Vérifiez le fonctionnement des lames du volet après le temps de durcissement de la scellement et après avoir retiré les entretoises.
Soumettez le mécanisme du clapet/volet à un test.

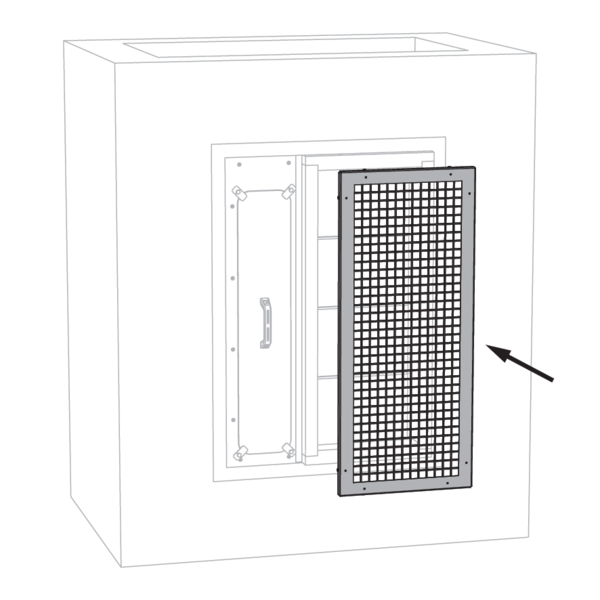

Parachevez l’installation. Placez une grille, afin d’éviter tout contact direct avec les volets du clapet.

Le produit a été testé et approuvé en :

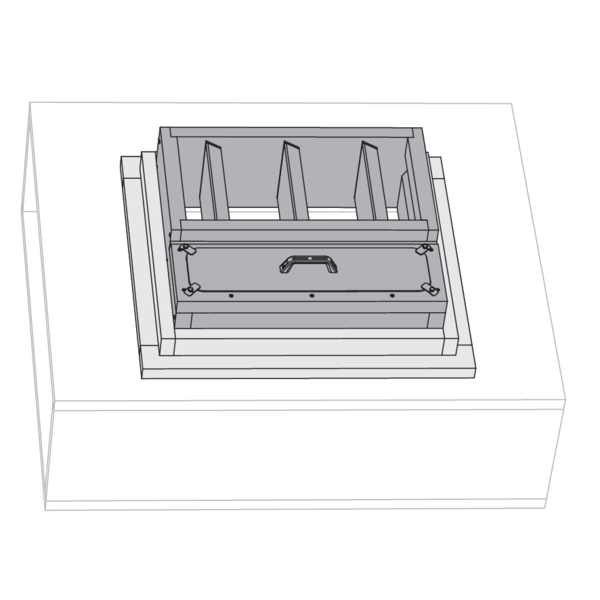

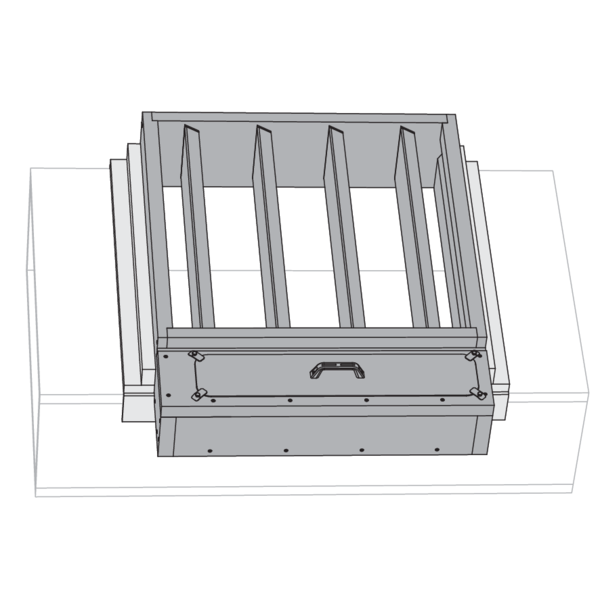

Placez le volet au milieu du conduit avec des dimensions extérieures (Ln + 70) x (Hn + 70) mm. Le volet peut être suspendu séparément avec la suspension verticale (VS MAS). De même, la suspension horizontale (HS MAS) peut être utilisée avec un conduit vertical.

Scellez le joint entre le volet et la réservation avec de la Promat Glue K84. Pour le scellement à plat sur la bride du volet, utilisez une plaque de silicate de calcium de 10 x 100 mm d'une densité de 870 kg/m³ (type PROMATECT H). Fixez ces plaques avec deux rangées de vis Ø 3,9 x 35 mm écartées de 150 mm.

Achevez le scellement.

Vérifiez le fonctionnement des lames du volet après le temps de durcissement de la scellement et après avoir retiré les entretoises.
Soumettez le mécanisme du clapet/volet à un test.

Le produit a été testé et approuvé en :

Placez le volet au milieu du conduit avec des dimensions extérieures (Ln + 70) x (Hn + 70) mm. Le volet peut être suspendu séparément avec la suspension verticale (VS MAS). De même, la suspension horizontale (HS MAS) peut être utilisée avec un conduit vertical.

Scellez le joint entre le volet et la réservation avec de la Promat Glue K84. Pour le scellement à plat sur la bride du volet, utilisez une plaque de silicate de calcium de 10 x 100 mm d'une densité de 870 kg/m³ (type PROMATECT H). Fixez ces plaques avec deux rangées de vis Ø 3,9 x 35 mm écartées de 150 mm.

Achevez le scellement.

Vérifiez le fonctionnement des lames du volet après le temps de durcissement de la scellement et après avoir retiré les entretoises.
Soumettez le mécanisme du clapet/volet à un test.
Placez une grille (PPT) sur le volet pour protéger les lames.

• L'installation doit être conforme au rapport de classement et à la notice technique.
• Le montage de le conduit de désenfumage doit être conforme au rapport de classement du fabricant.
• Orientation de l'axe: voir déclaration des performances.
• Évitez l’obstruction des conduits de désenfumage connectées.
• Vérifiez le libre mouvement de la lame mobile.
• Les volets de désenfumage Rf-t peuvent être appliqués à des conduits de désenfumage soumis à des essais conformément à l'EN 1366-8 et à l'EN 1366-9 selon le cas, construits à partir de matériaux similaires qui ont une résistance au feu, une épaisseur et une densité similaire ou supérieure à celles des matériaux soumis aux essais.
• Attention : lors de la pose, le produit doit être manipulé avec précaution et protégé de toute projection de produits de scellement.
• Attention : à la mise en route de l'installation, nettoyez l'ensemble des poussières et salissures.
• Attention : pour le montage en conduit de désenfumage tenez compte du débattement du volet.
