CR2 - Mekanismer

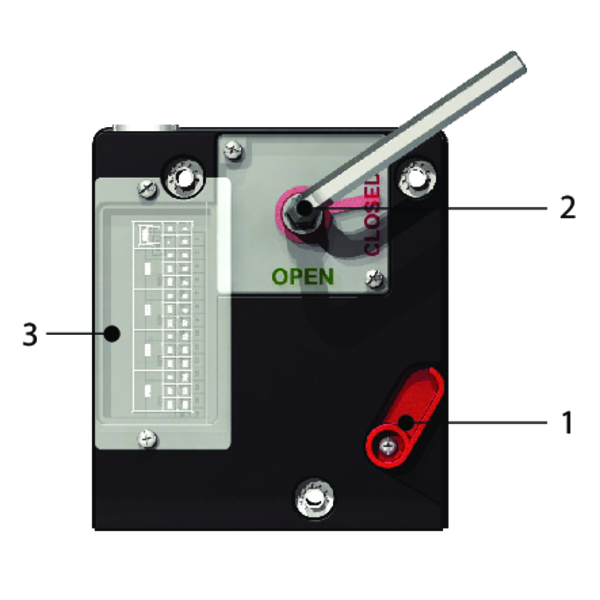

CFTH - Smältsäkringsmekanism
CFTH stänger automatiskt spjällbladet när temperaturen i kanalen når över 72°C .
Spjället kan också stängas och återställas manuellt.
- Aktiveringsknapp
- Återställningshandtag
- Kabelgenomföring
Varianter
-
CFTH
Smältsäkringsmekanism

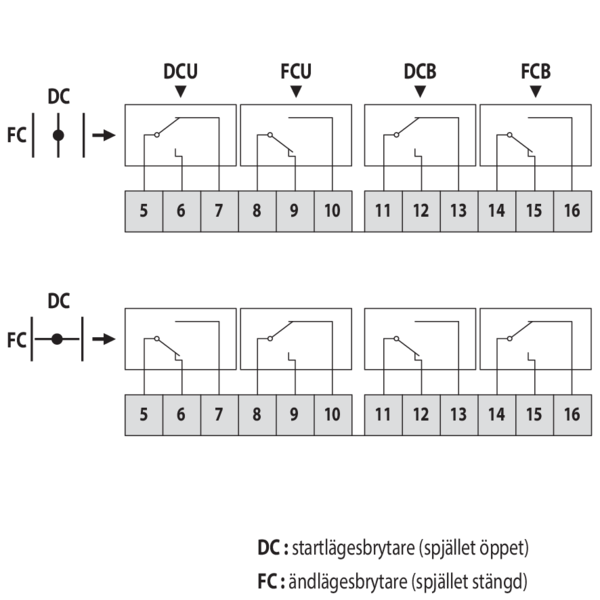

Tillbehör - vid tidpunkten för beställning - Växla
-
FCU
ändlägesbrytare ”stängd” -
FDCU
Unipolär ändlägesbrytare (öppen/stängd) -
FDCB
Bipolär ändlägesbrytare (öppen/stängd)
Aktivering
-
manuell aktivering
använd aktiveringsknappen (1). -
automatisk aktivering
När smältsäkringen smälter vid 72° C. -
fjärrstyrd aktivering
n/a
Återställning
-
manuell återställning
Använd den bifogade insexnyckeln och vrid medurs (2). -
motordriven återställning
n/a
ONE - Fjäderåterställt ställdon för fjärrstyrning.
One ställdon används till att styra RF-t brand/brandgasspjäll i alla storlekar, automatiskt eller fjärrstyrt.
ONE finns i 5 utföranden, nämligen 24 eller 230 volt med en start- och slutbrytare (FDCU) och valfritt med stickkontakt (ST) eller 24 volt med ett dubbelt set start- och slutbrytare (FDCB).
- Aktiveringsknapp
- Postionsindikator spjällblad
- LED
- Batterifack för att återställa motor
- Kontakt (ST)
Varianter
-
ONE T 24 FDCU
Ställdon med fjäderretur ONE 24V (med temperatursäkring T) + enpolig start och ändlägesbrytare -
ONE T 24 FDCU ST
Ställdon med fjäderretur ONE 24V (med temperatursäkring T) + enpolig start och ändlägesbrytare med kontakt (ST) -
ONE T 230 FDCU
Ställdon med fjäderretur ONE 230V (med temperatursäkring T) + enpolig start och ändlägesbrytare -
ONE T 230 FDCU ST
Ställdon med fjäderretur ONE 230V (med temperatursäkring T) + enpolig start och ändlägesbrytare + kontakt (ST) -
ONE T 24 FDCB
Ställdon med fjäderretur ONE 24V (med temperatursäkring T) + tvåpolig start och ändlägesbrytare
Aktivering
-
manuell aktivering
tryck på aktiveringsknappen (1). -
automatisk aktivering
temperatursäkringen löser ut vid 72° C. -
fjärrstyrd aktivering
genom att bryta strömförsörjningen.
Återställning
-
manuell återställning
Öppna batterifacket (4) och tryck ett 9V batteri mot kontaktfjädrarna. Håll denna position tills lysdioden (3) avger ett kontinuerligt ljus. Kontrollera om indikatorn (2) visar att spjällbladet står i öppen position. Ta bort batteriet och stäng batteriluckan. -
motordriven återställning
Stäng av strömmen i minst 5 sekunder. Strömsätt ställdonet i minst 75 sekunder (Respektera den föreskrivna spänningen och polariteten). Återställningen stannar automatiskt när ändläget nås (spjällbladet öppet).

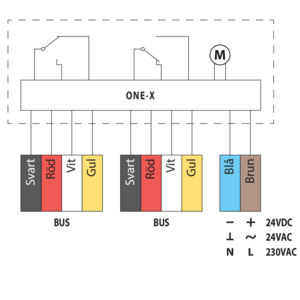

ONE-X - Fjäderreturställdon med integrerad kommunikationsmodul.
ONE-X är ett fjäderbelastat säkerhetsställdon med integrerad kommunikationsmodul som är konstruerad för att manövrera Rf-t-brandspjäll av alla storlekar. Automatiskt eller via fjärrstyrd aktivering. ONE-X finns i två versioner: 24V och 230V.
- Aktiveringsknapp
- Postionsindikator spjällblad
- LED röd: status
- Batterifack
- LED blå: kommunikation
- LED orange: felmeddelande
- Matning
- Busskabel
- Busskabel
Varianter
-
ONE-X 24
Ställdon med fjäderretur ONE-X 24 V (med smältsäkring T) med integrerad kommunikationsmodul -
ONE-X 230
Ställdon med fjäderretur ONE-X 230 V (med smältsäkring T) med integrerad kommunikationsmodul
Aktivering
-
manuell aktivering
tryck en gång på upplåsningsknappen (1). -
automatisk aktivering
temperatursensorn aktiveras automatiskt när temperaturen överstiger 72°C. -
fjärrstyrd aktivering
via ZENiX-styrenhet
Återställning
-
manuell återställning
Öppna batterifacket (4) och tryck ett 9V batteri mot kontaktfjädrarna. Håll denna position tills lysdioden (3) avger ett kontinuerligt ljus. Kontrollera om indikatorn (2) visar att spjällbladet står i öppen position. Ta bort batteriet och stäng batteriluckan. -
motordriven återställning
via ZENiX controller. By applying voltage during first use.

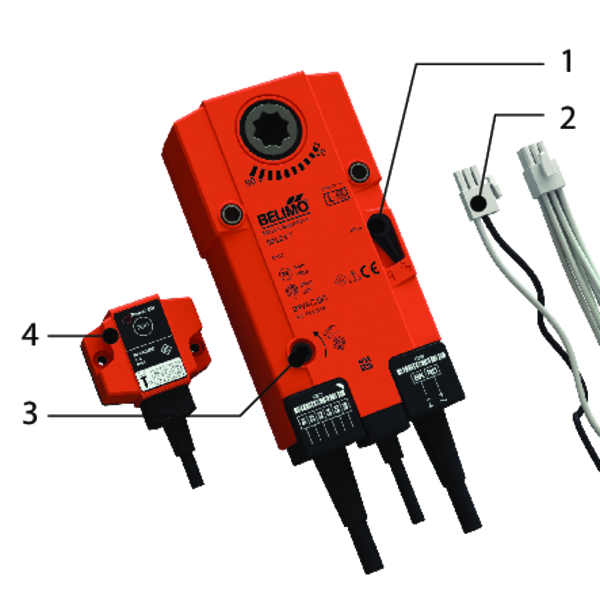

BFLT - Fjäderåterställt ställdon för fjärrstyrning.
Fjäderåtergångsmanöverdonet BFLT är särskilt utformat för fjärrstyrning av brandspjäll. BFLT-varianten är avsedd för brandspjäll med mindre dimensioner (CR60, CR120, CR2 med ø ≤ 400 mm, CRS60 med ø ≤ 315 mm, CU2 / CU2-15 / CU4 med B+H ≤ 1200 mm eller för CU-LT och CU-LT-1s). För Markage FD med H = 200 mm eller H = 2200 mm (i kombination med BFT-motor).
- Låsknapp
- Kontakt (ST)
- Åtkomst för manuell återställning
- Temperatursäkring
Varianter
-
BFLT24
Ställdon med fjäderretur BFL 24 V med temperatursäkring (T) -
BFLT24-ST
Ställdon med fjäderretur BFL 24 V med temperatursäkring (T) och kontakt (ST) -
BFLT230
Ställdon med fjäderretur BFL 230 V med temperatursäkring (T) -
BFLT230-ST
Ställdon med fjäderretur BFL 230 V med temperatursäkring (T)
Tillbehör - vid tidpunkten för beställning - Växla
-
SN2 BFL/BFN
Extra ändlägesbrytare (öppen/stängd)
Aktivering
-
manuell aktivering
vrid låsknappen till "öppen" eller tryck på sondens ”test”-knapp. -
automatisk aktivering
Temperatursäkringen löser ut vid 72° C. -
fjärrstyrd aktivering
genom att bryta strömförsörjningen.
Återställning
-
manuell återställning
Vrid handtaget moturs. För att stanna motorn, tryck på låsknappen. -
motordriven återställning
Slå av strömmen i minst 10 sek. Strömsätt ställdonet (med rätt voltstyrka) i minst 75 sek. Återställningen stannar automatiskt när ändläget är uppnått (öppet spjäll) – det tar ca 60 sek att återställa spjället – eller när det varit strömavbrott.
_electrical wiring.png)

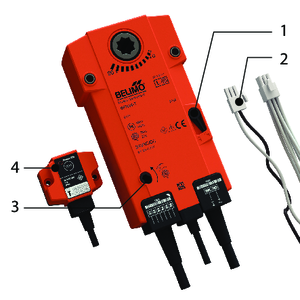

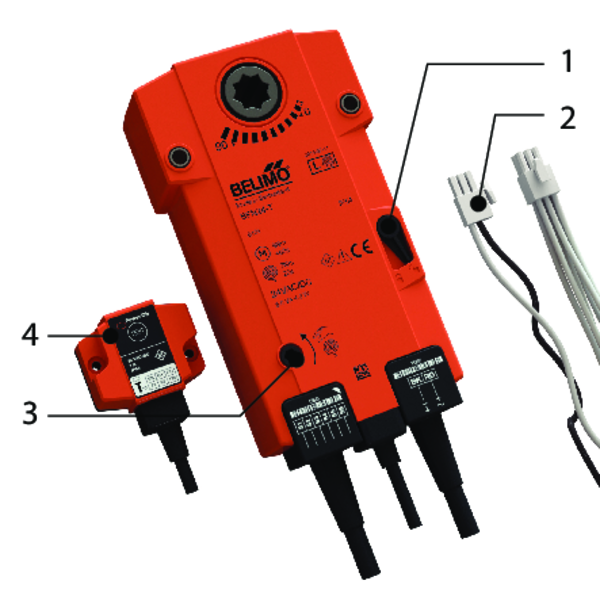

BFNT - Fjäderåterställt ställdon för fjärrstyrning.
Fjäderåtergångsmanöverdonet BFNT är särskilt utformat för fjärrstyrning av brandspjäll. BFNT-varianten är avsedd för brandspjäll med stora dimensioner (CRE60, CR2 med ø > 400 mm, CRS60 med ø > 315 mm eller CU2, CU2-15, CU4 med B+H > 1200 mm). För Markage FD med H 400 och 600 mm eller med H = 1200 mm (2 st) och med H = 2400 mm (i kombination med BFT-motor).
- Låsknapp
- Kontakt (ST)
- Åtkomst för manuell återställning
- Temperatursäkring
Varianter
-
BFNT24
Ställdon med fjäderretur BFN 24 V med temperatursäkring (T) -
BFNT24-ST
Ställdon med fjäderretur BFN 24 V med temperatursäkring (T) och kontakt (ST) -
BFNT230
Ställdon med fjäderretur BFN 230 V med temperatursäkring (T) -
BFNT230-ST
Ställdon med fjäderretur BFN 230 V med temperatursäkring (T)
Tillbehör - vid tidpunkten för beställning - Växla
-
SN2 BFL/BFN
Extra ändlägesbrytare (öppen/stängd)
Aktivering
-
manuell aktivering
vrid låsknappen till "öppen" eller tryck på sondens ”test”-knapp. -
automatisk aktivering
Temperatursäkringen löser ut vid 72° C. -
fjärrstyrd aktivering
genom att bryta strömförsörjningen.
Återställning
-
manuell återställning
Vrid handtaget moturs. För att stanna motorn tryck på låsknappen. -
motordriven återställning
Koppla från strömförsörjningen under minst 10 sekunder. Strömsätt ställdonet (respektera den föreskrivna spänningen) under minst 75 sekunder. Återställningen avslutas automatiskt när ändläget nås (spjället är öppet) – det tar ca 60 sekunder att återställa spjället – eller när strömmen bryts.

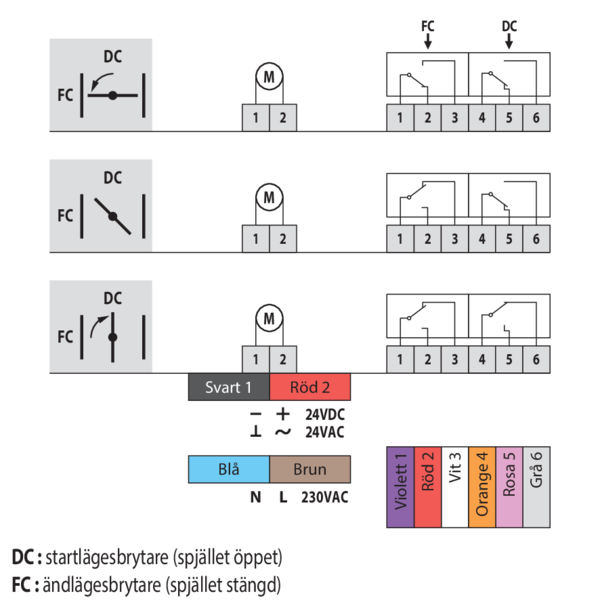

_electrical wiring.png)
