CU-LT-L500 - Mekanismer

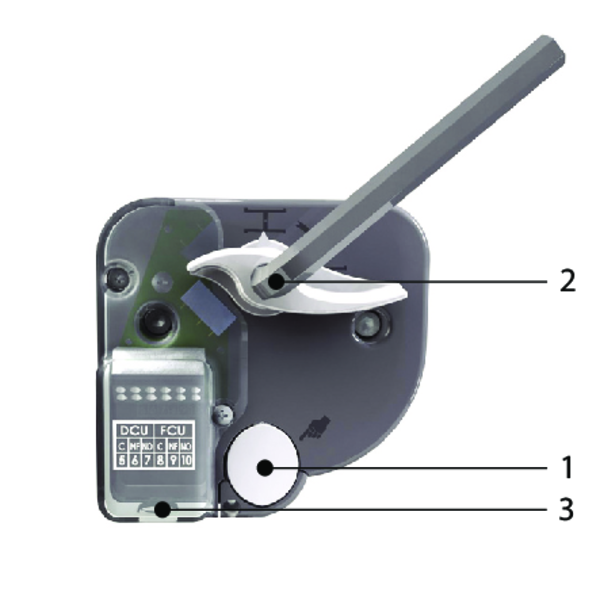

MFUS(P) - Smältsäkringsmekanism
MFUS(P) stänger automatiskt spjällbladet när temperaturen i kanalen når över 72°C .
Spjället kan också stängas och återställas manuellt.
- Aktiveringsknapp
- Återställningshandtag
- Kabelgenomföring
Varianter
-
MFUSP
Smältsäkringsmekanism

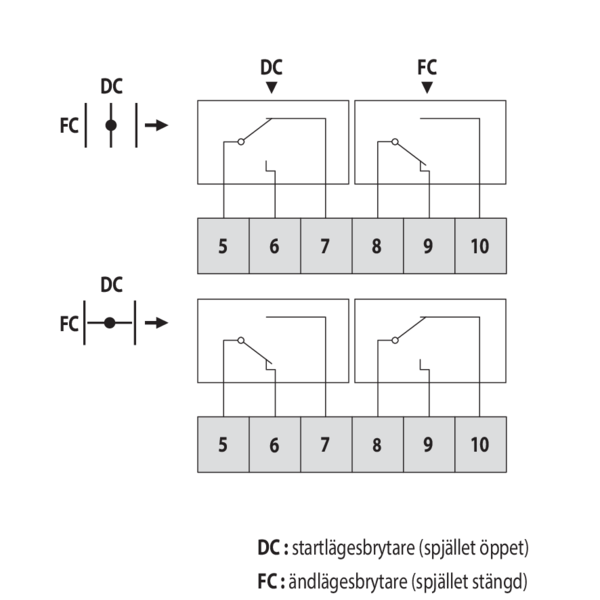

Tillbehör - vid tidpunkten för beställning - Växla
-
FDCU
unipolär ändlägesbrytare (öppen/stängd)
Aktivering
-
manuell aktivering
tryck på aktiveringsknappen (1) -
automatisk aktivering
Smältsäkringen smälter vid 72° C. -
fjärrstyrd aktivering
n/a
Återställning
-
manuell återställning
Vrid återställningshandtaget (2) 90° medurs eller använd en 10 mm insexnyckel. -
motordriven återställning
n/a
ONE - Fjäderåterställt ställdon för fjärrstyrning.
One ställdon används till att styra RF-t brand/brandgasspjäll i alla storlekar, automatiskt eller fjärrstyrt.
ONE finns i sex varianter: 24 eller 230 volt, med FDCU eller FDCB positionsbrytare och som tillval med kontakter (ST).
- Aktiveringsknapp
- Postionsindikator spjällblad
- LED
- Batterifack för att återställa motor
- Kontakt (ST)
Varianter
-
ONE T 24 FDCU
Ställdon med fjäderretur ONE 24V (med temperatursäkring T) + enpolig start och ändlägesbrytare -
ONE T 24 FDCU ST
Ställdon med fjäderretur ONE 24V (med temperatursäkring T) + enpolig start och ändlägesbrytare med kontakt (ST) -
ONE T 230 FDCU
Ställdon med fjäderretur ONE 230V (med temperatursäkring T) + enpolig start och ändlägesbrytare -
ONE T 24 FDCB
Ställdon med fjäderretur ONE 24V (med temperatursäkring T) + tvåpolig start och ändlägesbrytare -
ONE T 230 FDCB
Ställdon med fjäderretur ONE 230V (med temperatursäkring T) + tvåpolig start och ändlägesbrytare
Aktivering
-
manuell aktivering
tryck på aktiveringsknappen (1). -
automatisk aktivering
temperatursäkringen löser ut vid 72° C. -
fjärrstyrd aktivering
genom att bryta strömförsörjningen.
Återställning
-
manuell återställning
Öppna batterifacket (4) och tryck ett 9V batteri mot kontaktfjädrarna. Håll denna position tills lysdioden (3) avger ett kontinuerligt ljus. Kontrollera om indikatorn (2) visar att spjällbladet står i öppen position. Ta bort batteriet och stäng batteriluckan. -
motordriven återställning
Stäng av strömmen i minst 5 sekunder. Strömsätt ställdonet i minst 75 sekunder (Respektera den föreskrivna spänningen och polariteten). Återställningen stannar automatiskt när ändläget nås (spjällbladet öppet).

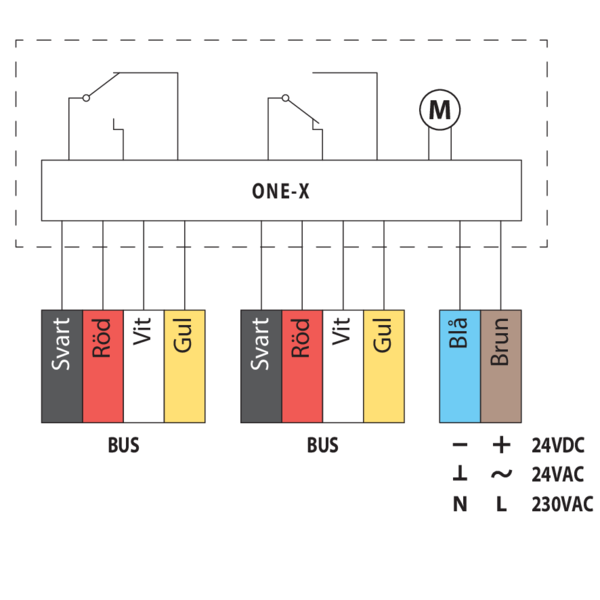

ONE-X - Fjäderreturställdon med integrerad kommunikationsmodul.
ONE-X är ett fjäderbelastat säkerhetsställdon med integrerad kommunikationsmodul som är konstruerad för att manövrera Rf-t-brandspjäll av alla storlekar. Automatiskt eller via fjärrstyrd aktivering. ONE-X finns i två versioner: 24V och 230V.
- Aktiveringsknapp
- Postionsindikator spjällblad
- LED röd: status
- Batterifack
- LED blå: kommunikation
- LED orange: felmeddelande
- Matning
- Busskabel
- Busskabel
Varianter
-
ONE-X 24
Ställdon med fjäderretur ONE-X 24 V (med smältsäkring T) med integrerad kommunikationsmodul -
ONE-X 230
Ställdon med fjäderretur ONE-X 230 V (med smältsäkring T) med integrerad kommunikationsmodul
Aktivering
-
manuell aktivering
tryck en gång på upplåsningsknappen (1). -
automatisk aktivering
temperatursensorn aktiveras automatiskt när temperaturen överstiger 72°C. -
fjärrstyrd aktivering
via ZENiX-styrenhet
Återställning
-
manuell återställning
Öppna batterifacket (4) och tryck ett 9V batteri mot kontaktfjädrarna. Håll denna position tills lysdioden (3) avger ett kontinuerligt ljus. Kontrollera om indikatorn (2) visar att spjällbladet står i öppen position. Ta bort batteriet och stäng batteriluckan. -
motordriven återställning
via ZENiX controller. By applying voltage during first use.
BFL(T) - Fjäderåterställt ställdon för fjärrstyrning.
Fjäderåtergångsmanöverdonet BFL(T) är särskilt utformat för fjärrstyrning av brandspjäll. BFL(T)-varianten är avsedd för brandspjäll med mindre dimensioner (CR60, CR120, CR2 med ø ≤ 400 mm, CRS60 med ø ≤ 315 mm, CU2 / CU2-15 / CU4 med B+H ≤ 1200 mm eller för CU-LT och CU-LT-1s). För Markage FD med H = 200 mm eller H = 2200 mm (i kombination med BFT-motor).
- Låsknapp
- Kontakt (ST)
- Åtkomst för manuell återställning
- Temperatursäkring (T)
Varianter
-
BFL24
Ställdon med fjäderretur BFL 24V -
BFL24-ST
Ställdon med fjäderretur BFL 24V med kontakt (ST) -
BFL230
Ställdon med fjäderretur BFL 230V -
BFLT24
Ställdon med fjäderretur BFL 24 V med temperatursäkring (T) -
BFLT24-ST
Ställdon med fjäderretur BFL 24 V med temperatursäkring (T) och kontakt (ST) -
BFLT230
Ställdon med fjäderretur BFL 230 V med temperatursäkring (T)
Tillbehör - vid tidpunkten för beställning - Växla
-
SN2 BFL/BFN
Extra ändlägesbrytare (öppen/stängd)
Aktivering
-
manuell aktivering
vrid låsknappen till "öppen" (Om det är BFLT, kan spjället även öppnas genom att trycka på "test" knappen på den termiska säkringen -
automatisk aktivering
Temperatursäkringen löser ut vid 72° C (typ BFLT). -
fjärrstyrd aktivering
genom att bryta strömförsörjningen.
Återställning
-
manuell återställning
Vrid handtaget moturs. För att stanna motorn, tryck på låsknappen. -
motordriven återställning
Slå av strömmen i minst 10 sek. Strömsätt ställdonet (med rätt voltstyrka) i minst 75 sek. Återställningen stannar automatiskt när ändläget är uppnått (öppet spjäll) – det tar ca 60 sek att återställa spjället – eller när det varit strömavbrott.
