AVANTAGE 1V120 - Montering

Drift: öppning

1

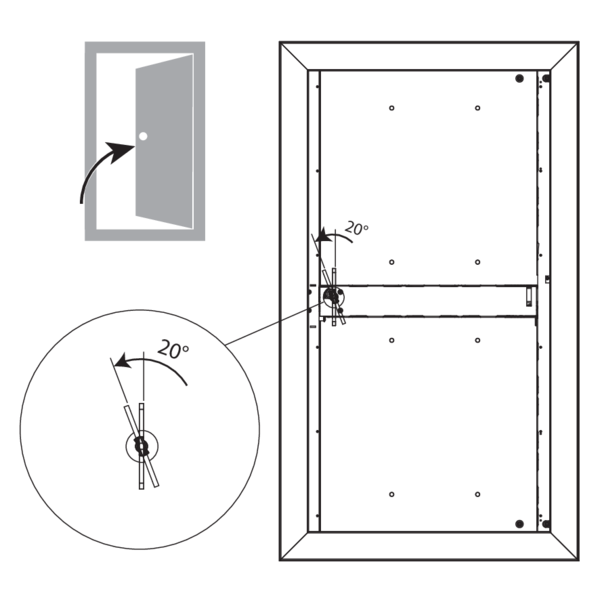

Aktivering 1V
Manuell:
Sätt in nyckeln i låset. Vrid nyckeln 20° moturs: luckan öppnas. Ta bort nyckeln från låset.
Fjärrstyrd:
Fjärrstyrd med en elektrisk impuls eller genom att avbryta magnetens strömförsörjning (alternativ VD/VM).
2

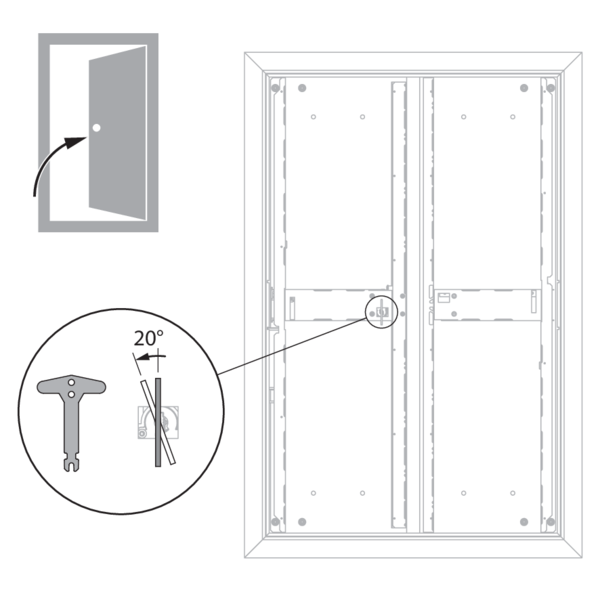

Aktivering 2V
Manuell:
Sätt in nyckeln i låset. Vrid nyckeln 20° moturs: luckan öppnas. Ta bort nyckeln från låset.
Fjärrstyrd:
Fjärrstyrd med en elektrisk impuls eller genom att avbryta magnetens strömförsörjning (alternativ VD/VM).

Drift: stängning

1

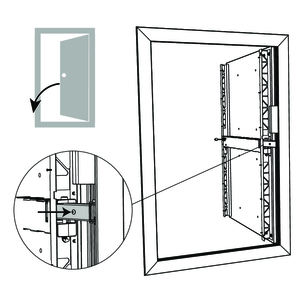

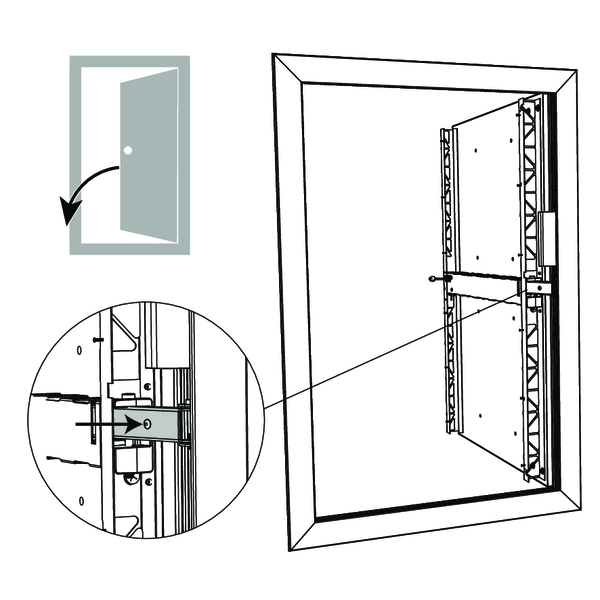

Återställning 1V
Manuell:
Vrid nyckeln 20° medurs och dra ut den. Stäng båda luckorna tillsammans genom att dra i metallprofilerna.
2

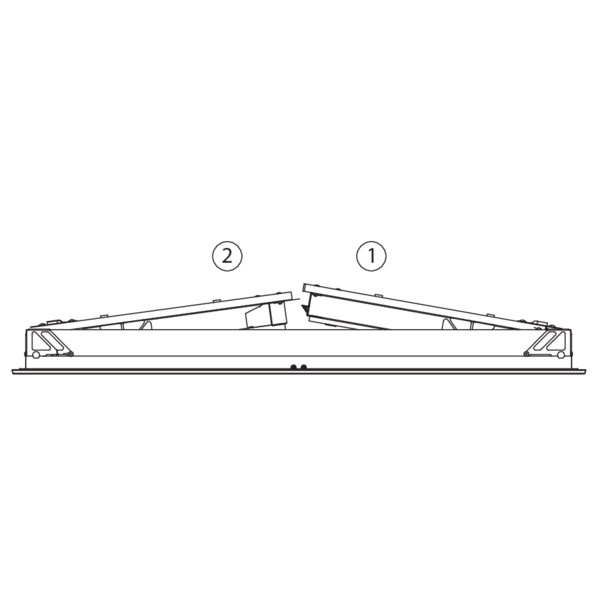

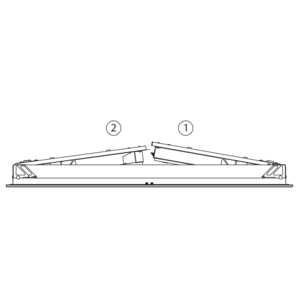

Återställning 2V
Manuell:

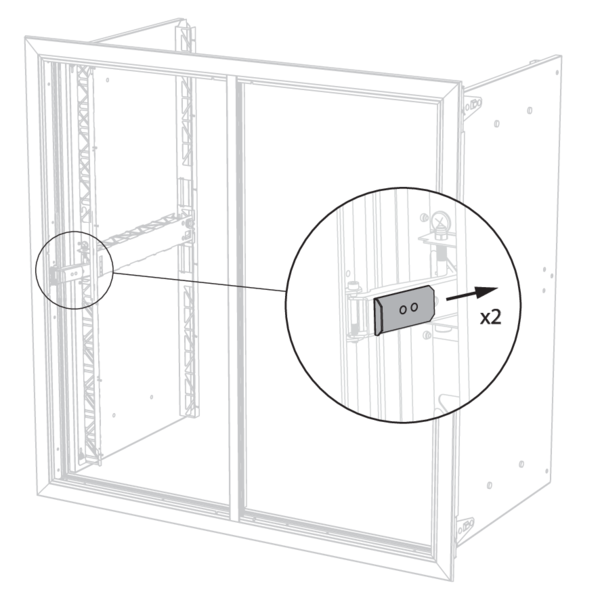

Tryck på båda låsblecken för att avaktivera dem.
3
Vrid nyckeln 20° medurs och dra ut den. Stäng båda luckorna tillsammans genom att dra i metallprofilerna. Se till att luckorna hakar i varandra enligt bilden.
4

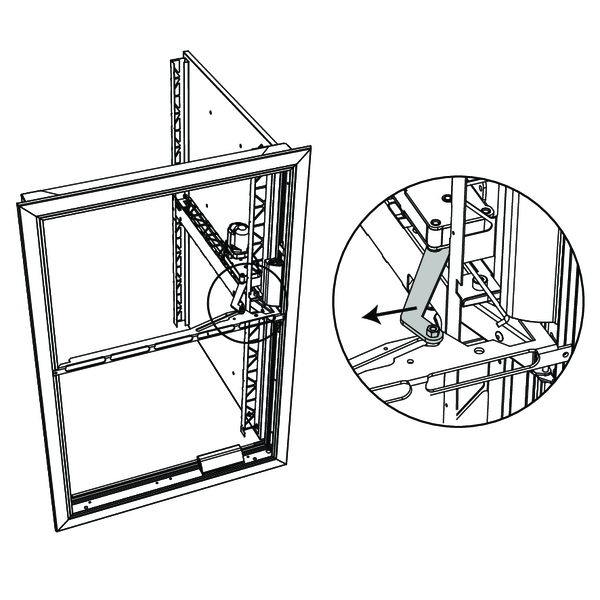

Återställning ME
Manuell:
Vrid nyckeln 20° medurs och dra ut den. Stäng båda luckorna tillsammans genom att dra i metallprofilerna.
Fjärrstyrd:
Strömsätt ställdonet i minst 90 sek. (respektera den föreskrivna spänningen 24 eller 48 VDC)
Återställningen stannar automatiskt när luckan stängs.
Koppla ifrån strömförsörjningen under minst 90 sekunder mellan varje återställningscykel.

Elektriska ledningar

1
Elförsörjningen kan utföras i luckans fyra hörn.
2
Borra ett hål i det eldfasta materialet i ett av hörnen. Den galvaniserade delen på insidan av luckan är redan indragen.
Tänk på att: efter fastsättning av kablarna är det nödvändigt att täta det borrade hålet i höljet kring elförsörjningen med brandbeständigt tätningsmedel (t.ex. brandbeständig akryl eller silkonfog).
3

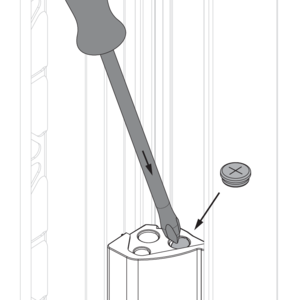

Gör en öppning i kopplingsboxen. Sätt fast den medföljande genomföringen.
4
Trä kablarna genom öppningen. Använd skyddshylsan (1), fixeringsklämmorna (2) och plastkabelklämman (3) för att fästa kablarna i ramen. Anslut kablarna till anslutningsboxen anslut enligt det elektriska kopplingsschemat.

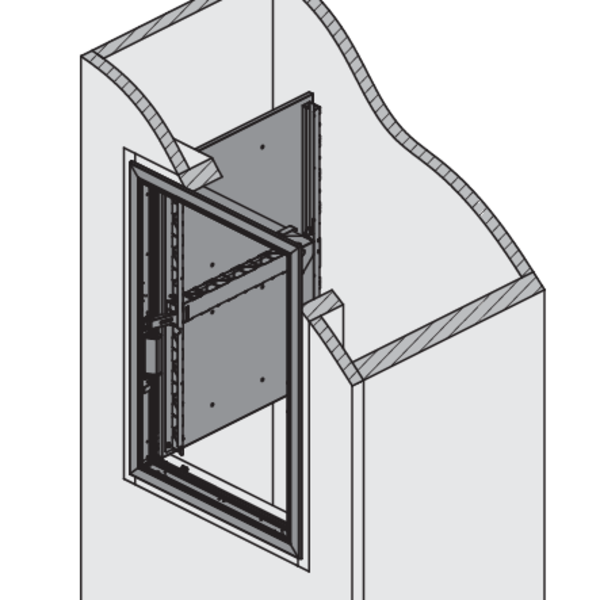

Position i kanalen

1
Luckan fästs i rökevakueringskanalen med en kanaldel. Kanaldelen kan monteras för olika utföranden: Mot kanalvägg, centrerat i kanalvägg eller utanför kanalvägg (eller förlängning).
2
3
4
5
6

Stötdämpare för luckan

1
Stötdämpare (i skum) medföljer som standard med luckan. Den kan fästas på luckans innersida för att förhindra att den slår mot schaktväggen när den öppnas.
2
Var noga med att skära blocken till rätt storlek så att blockeringsmekanismen kan gripa i när luckan öppnas.

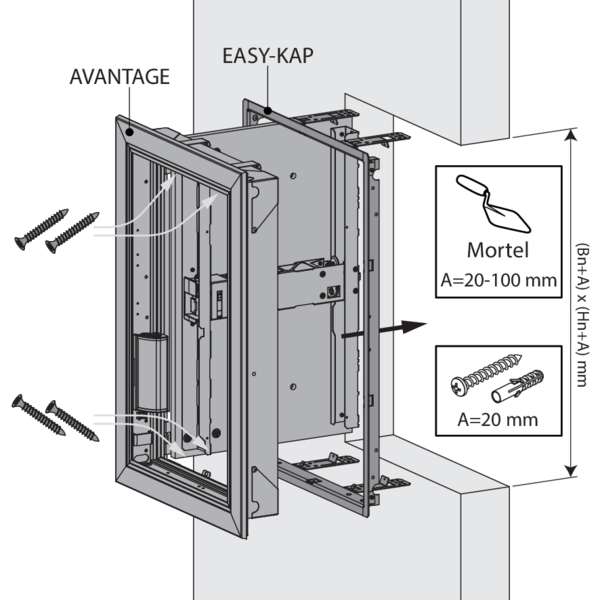

Montering i vertikalt schakt betong med monteringsram

Produkten testades och godkändes i:
  • Betong ≥ 70 mm | EI 90 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
  • Murverk, betongblock, betong ≥ 100 mm | EI 90 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
  • Murverk, betongblock, betong ≥ 100 mm | EI 120 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
1
Vid skruvning av monteringsramen KAP:
Gör en öppning med måtten (W+20) x (H+20) mm.
Vid tätning av monteringsramen (fyllning med murbruk):
Gör en öppning med måtten (B+20) x (H+20) mm till (B+100) x (H+100) mm.
2
Monteringsramen ska alltid fästas på betongkanalen med skruvar och pluggar (Ø 6 x minst 60 mm i stål eller rostfritt stål).
För en öppning med mått upp till (B+20) x (H+20) mm:
Två fästbleck finns i överkanten och underkanten av monteringsramen: vik ut dessa mot kanalen och fäst monteringsramen med fyra skruvar Ø 6 x 60 mm och se till att inte deformera den. Dessa skruvar kan sättas i genom vilket som helst av de stansade hålen i vinklarma, beroende på kanalväggens tjocklek. Den färdiga öppningen måste ha samma storlek som monteringsramen (W+10) x (H+10) mm.
För en öppning med mått upp till (B+100) x (H+100) mm:
Applicera murbruk runt öppningen för att minska öppningen till ramens yttre dimensioner, fortsätt sedan som nämnts ovan för att fästa ramen i öppningen. Se till att glipan mellan ramen och öppningen blir helt tätat med murbruk.
Bruket måste härda helt innan spjället fästs på monteringsramen.
3
Sätt åt skruvarna som är fästa på ett av korsskivorna. Skruva sedan av de 4 tvärstagen på monteringsramen och fäll in de 8 plattorna i ramen.
4
Vrid de fyra fästplattorna på spjället 90° (till upprätt läge).
5
Öppna och placera luckan i monteringsramen. VM magnet: ta bort nyckeln från låset för att öppna luckan.
Fäst luckan på monteringsramen med de fyra medföljande skruvarna, som visas på ritningen. Vid åtdragning av skruvarna dras luckan mot väggen till sitt slutläge. Du kan också justera luckans vinkel något med avseende på monteringsramen.
Anslut mekanismen enligt kopplingsschemat.
Kontrollera luckans rörlighet.

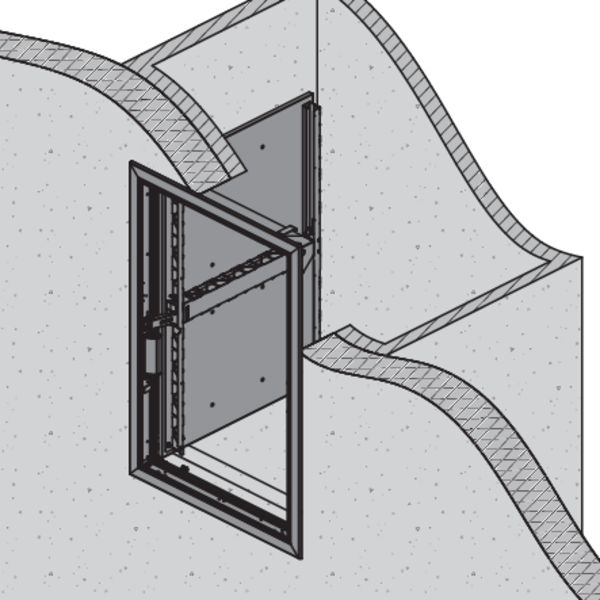

Montering i vertikalt schakt betong (utan monteringsram)

Produkten testades och godkändes i:
  • Betong ≥ 70 mm | EI 90 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
  • Murverk, betongblock, betong ≥ 100 mm | EI 90 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
  • Murverk, betongblock, betong ≥ 100 mm | EI 120 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
1
Vrid de fyra fästplattorna på spjället 90° (till upprätt läge).
Fästplattorna används inte vid en installation utan en monteringsram.
2

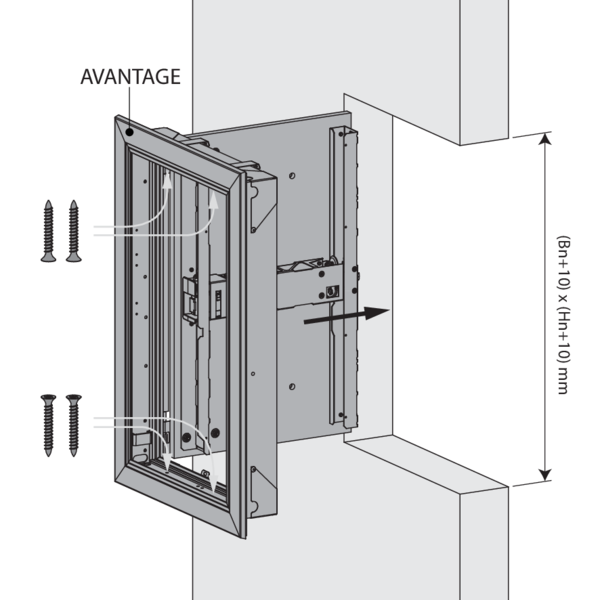

Gör en öppning med måtten (W+10) x (H+10) mm.
Öppna och placera luckan i monteringsramen. För VM magnet: ta bort nyckeln från låset för att öppna luckan.
Montera luckan i öppningen med fyra skruvar och dyvar Ø6 x 40 mm.
Anslut mekanismen enligt kopplingsschemat.
Kontrollera luckans rörlighet.

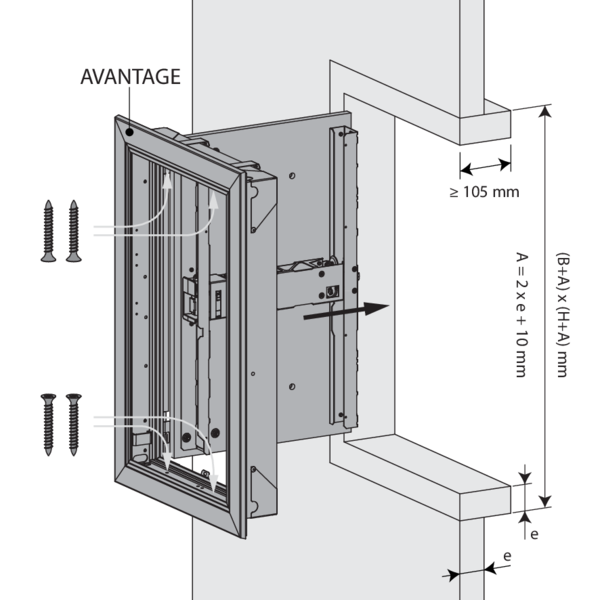

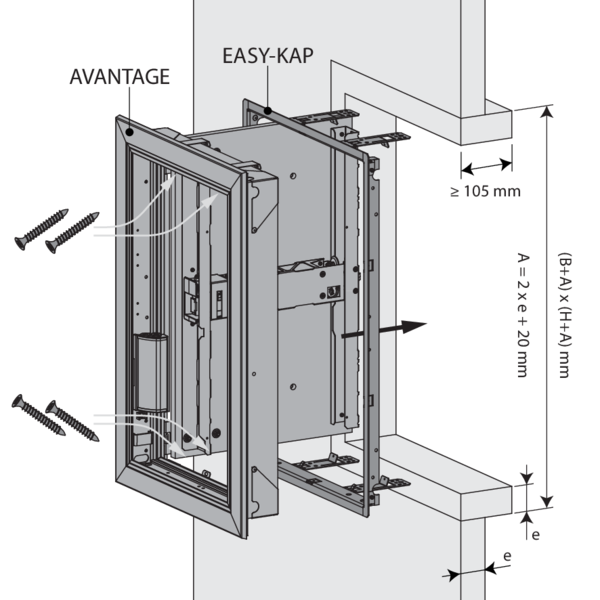

Montering i vertikalt kanal med monteringsram: allmänna instruktioner (annan än betong)

1
Gör en öppning med måtten (W + A) x (H + A) mm. A = 2 x tjocklek kanaldel (e) + 20 mm.
Montera en kanaldel av samma typ och tjocklek som kanalen (tjocklek e) minst 105 mm djup i öppningen.
Se detaljer per schakttyp nedan.
2
Fäst och täta monteringsramen. Se detaljer enligt varje typ av kanal nedan.
Två fästbleck finns i överkanten och underkanten av monteringsramen: vik ut dessa mot kanaldelen. När monteringsramen fästs med skruvar, använd spånskiveskruvar i kanaldelen Ø6 x e mm. Dessa skruvar kan fästas i en av de öppningar som tillhandahålls för detta ändamål, beroende på kanaldelens djup.
Var noga med att inte deformera ramen under installationen. Den färdiga öppningen måste ha samma storlek som monteringsramen (W+10) x (H+10) mm.
3
Sätt åt skruvarna som är fästa på ett av korsskivorna. Skruva sedan av de 4 tvärstagen på monteringsramen och fäll in de 8 plattorna i ramen.
4
Vrid de fyra fästplattorna på spjället 90° (till upprätt läge).
5
Öppna och placera luckan i monteringsramen. VM magnet: ta bort nyckeln från låset för att öppna luckan.
Fäst luckan på monteringsramen med de fyra medföljande skruvarna, som visas på ritningen. Vid åtdragning av skruvarna dras luckan mot väggen till sitt slutläge. Du kan också justera luckans vinkel något med avseende på monteringsramen.
Anslut mekanismen enligt kopplingsschemat.
Kontrollera luckans rörlighet.

Montering i vertikalt kanal annan än betong (utan monteringsram): allmänna instruktioner

1
Vrid de fyra fästplattorna på spjället 90° (till upprätt läge).
Fästplattorna används inte vid en installation utan en monteringsram.
2
Gör en öppning med måtten (W + A) x (H + A) mm. A = 2 x kanaldelens tjocklek (e) + 10 mm.
Montera en kanaldel av samma typ och tjocklek som kanalen (tjocklek e) minst 105 mm djup i öppningen.
Öppna och placera luckan i monteringsramen. För VM magnet: ta bort nyckeln från låset för att öppna luckan.
Montera luckan i öppningen med fyra skruvar Ø6 x 40 mm.
Var försiktig: se till att skruvarna inte överskrider kanaldelens tjocklek!
Anslut mekanismen enligt kopplingsschemat.
Kontrollera luckans rörlighet.

Montering i vertikalt kanal PROMATECT L500

Produkten testades och godkändes i:
  • Promatect L500 ≥ 40 mm | EI 90 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
  • Promatect L500 ≥ 50 mm | EI 120 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
1
Montering med monteringsram:
Sätt ihop kanaldelen och fäst den i kanalen.
Täck kanterna av öppningen med limpasta typ Promacol S.

2
Montering utan monteringsram:
Sätt ihop kanaldelen och fäst den i kanalen.

Montering i vertikalt kanal GEOFLAM (LIGHT) ( GEOTEC

Produkten testades och godkändes i:
  • Geoflam ≥ 35 mm | EI 90 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
  • Geoflam ≥ 45 mm | EI 120 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
  • Geoflam Light ≥ 35 mm | EI 120 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
  • Geotec ≥ 45 mm | EI 120 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
1
Montering med monteringsram:
Belägg kanterna på öppningen med limpasta typ PLACOL (vid Geoflam) eller GEOCOL (S) (vid Geotec).
Vid användning av Geotec kan du också montera kanaldelen med lim och skruvar Ø 5 x (2 x e) mm och fästa den monterade kanaldelen i kanalväggen med lim och skruvar Ø 5 x (2 x e) mm var 100 mm.
Försegla skarvarna mellan stolpar och tvärstycken och mellan fodret och väggen med drev av växtfiber och gips, eller med GEOCOL (S) (vid användning av Geotec)
Den färdiga öppningen måste ha samma storlek som monteringsramen (W+10) x (H+10) mm. Öppna de två tätningsbrickorna som finns på varje fäste innan du tätar monteringsramen. Täta monteringsramen med växtfiber eller (vid Geotec) kan du även täta öppningen med Geocol (S) och fästa ramen med skruvar Ø 5 x e mm. Var försiktig så att ramen inte blir skadad.
2
Montering utan monteringsram:
Belägg kanterna på öppningen med limpasta typ PLACOL (vid Geoflam) eller GEOCOL (S) (vid Geotec).
Försegla skarvarna mellan stolpar och tvärstycken och mellan fodret och väggen med drev av växtfiber och gips, eller med GEOCOL (S) (vid användning av Geotec)
Vid användning av Geotec kan du också montera kanaldelen med lim och skruvar Ø 5 x (2 x e) mm och fästa den monterade kanaldelen i kanalväggen med lim och skruvar Ø 5 x (2 x e) mm var 100 mm.

Montering i vertikalt kanal TECNIVER

Produkten testades och godkändes i:
  • Tecniver ≥ 45 mm | EI 90 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
  • Tecniver ≥ 50 mm | EI 120 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
1
Montering med monteringsram:
Använd lim typ CF GLUE på stolpar och tvärstycken och mellan fodret och väggen. Skruva fast kanaldelen med spånskiveskruv Ø5 x 70 mm med 150 mm avstånd.
Den färdiga öppningen måste ha samma storlek som monteringsramen (W+10) x (H+10) mm. Öppna de 2 förseglingsbrickorna som finns på varje fäste innan du tätar monteringsramen. Täck först öppningen med lim CF GLUE. Limma fast monteringsramen till fodret utan att den blir skadad.
2
Montering utan monteringsram:
Använd lim typ CF GLUE på stolpar och tvärstycken och mellan fodret och väggen. Skruva fast kanaldelen med spånskiveskruv Ø5 x 70 mm med 150 mm avstånd.

Montering i vertikalt kanal GLASROC F V500

Produkten testades och godkändes i:
  • Glasroc F V500 ≥ 50 mm | EI 120 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
1
Montering med monteringsram:
Använd lim typ GLASROC F V500 på stolpar och tvärstycken och mellan fodret och väggen. Skruva fast kanaldelen med spånskiveskruv Ø5 x 70 mm med 150 mm avstånd.
Den färdiga öppningen måste ha samma storlek som monteringsramen (W+10) x (H+10) mm. Öppna de två tätningsbrickorna som finns på varje fäste innan du tätar monteringsramen. Täck först öppningen med lim GLASROC F V500. Limma fast monteringsramen mot fodret utan att den blir skadad.
2
Montering utan monteringsram:
Använd lim typ GLASROC F V500 på stolpar och tvärstycken och mellan fodret och väggen. Skruva fast kanaldelen med spånskiveskruv Ø5 x 70 mm med 150 mm avstånd.

Montering i vertikalt kanal EXTHAMAT

Produkten testades och godkändes i:
  • Exthamat ≥ 35 mm | EI 120 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
  • Exthamat ≥ 30 mm | EI 90 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
1
Montering med monteringsram:
Belägg kanterna på öppningen med limpasta.
Försegla skarvarna mellan stolpar och tvärstycken och mellan fodret och väggen med drev av växtfiber och gips.
Den färdiga öppningen måste ha samma storlek som monteringsramen (B+10) x (H+10) mm. Öppna de två tätningsbrickorna som finns på varje fäste innan du tätar monteringsramen. Täta monteringsramen med växtfiber utan att den blir skadad.
Belägg kanterna på öppningen med limpasta.
2
Montering utan monteringsram:
Belägg kanterna på öppningen med limpasta.
Försegla skarvarna mellan stolpar och tvärstycken och mellan fodret och väggen med drev av växtfiber och gips.

Montering i vertikalt kanal DESENFIRE (HD/THD/STR)

Produkten testades och godkändes i:
  • Desenfire HD ≥ 35 mm | EI 120 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
  • Desenfire ≥ 45 mm | EI 120 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
  • Desenfire THD ≥ 25 mm | EI 90 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
  • Desenfire STR ≥ 25 mm | EI 120 (ved i o) S 1500 AA multi | Avantage 120 | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 300x385 mm ≤ Avantage 1V ≤ 700x1075 mm; 350x385 mm ≤ Avantage 2V ≤ 1100x1105 mm; 350x385 mm ≤ Avantage 1V ME ≤ 700x1075 mm
1
Montering med monteringsram:
Belägg kanterna på öppningen med limpasta, ty. FACILIS.
Försegla skarvarna mellan stolpar och tvärstycken och mellan fodret och väggen med drev av växtfiber och gips.
Den färdiga öppningen måste ha samma storlek som monteringsramen (B+10) x (H+10) mm. Öppna de två tätningsbrickorna som finns på varje fäste innan du tätar monteringsramen. Täta monteringsramen med växtfiber utan att den blir skadad.
2
Montering utan monteringsram:
Belägg kanterna på öppningen med limpasta, ty. FACILIS.
Försegla skarvarna mellan stolpar och tvärstycken och mellan fodret och väggen med drev av växtfiber och gips.

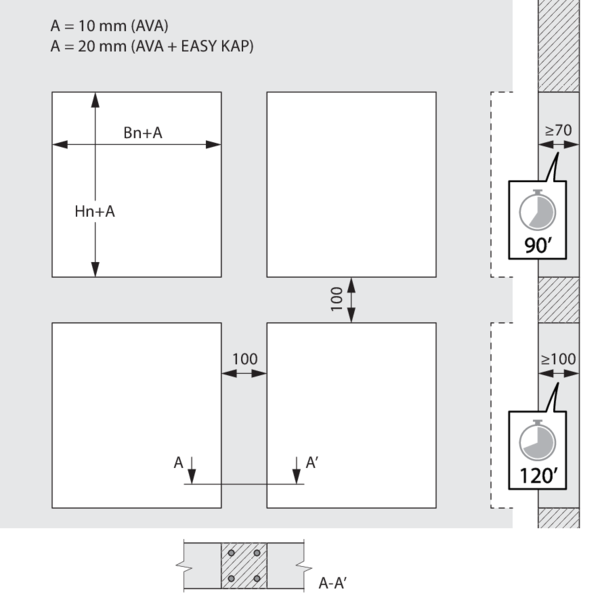

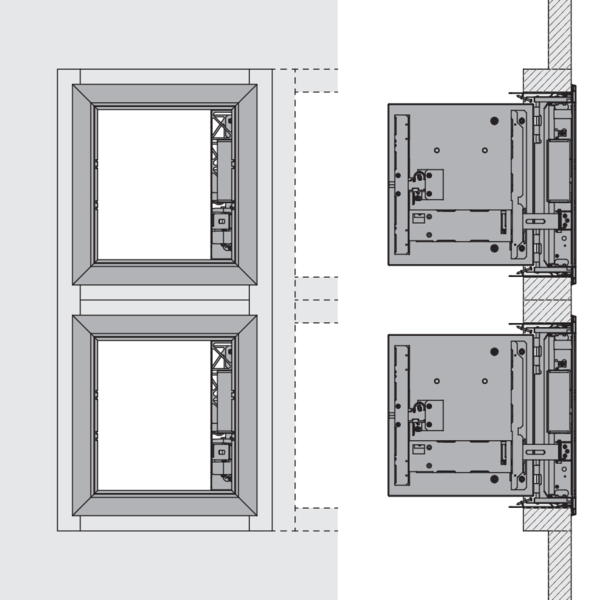

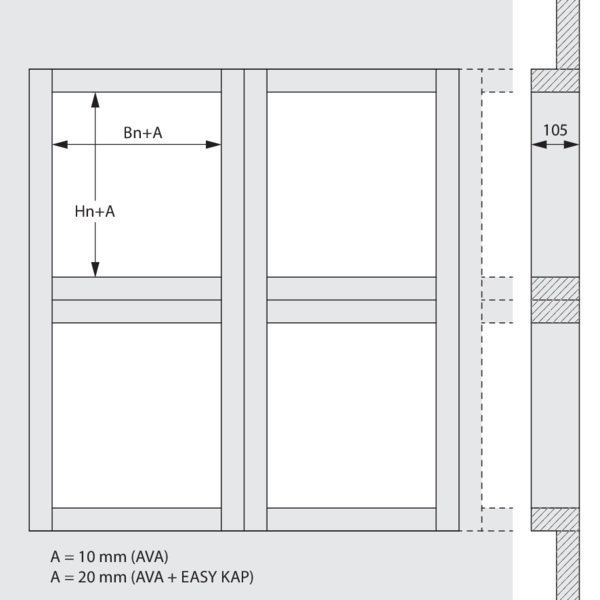

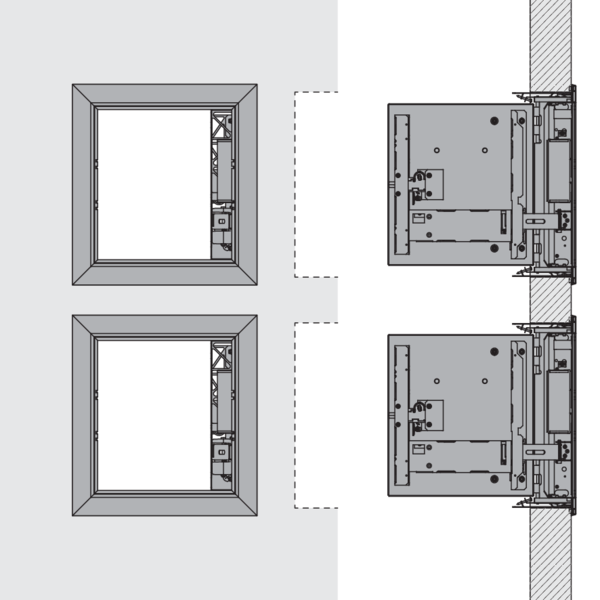

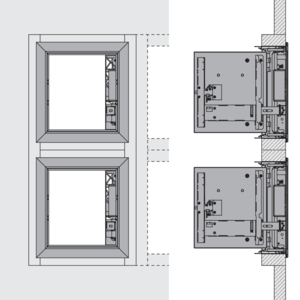

Montering på minimalt avstånd

1
Rökevakueringsluckor kan installeras på minimalt avstånd ovanpå eller bredvid varandra, förutsatt att de är monterade i separata håltagningar av erforderligt brandmotstånd. Det rekommenderas att inte överskrida en 4 x 2 i spjällkonfiguration (Bredd × Höjd).
2
Om flera Rökevakueringsluckor är monterade på ett minimalt avstånd, måste kanalen vara anpassat och förstärkt för den ökade vikten. Installationen skall följa klassificeringen enligt tillverkaren av kanalmaterialet.
3
Vid montering i betongschakt skall en förstärkning av minst 4 × Ø 8 mm armering användas i den vertikal mittensektionen.
4

Allmänna kommentarer

  • Spjället ska installeras i enlighet med montageanvisningen och provningsrapporten.
  • Montering av rökgasevakueringskanal måste överensstämma med klassificeringsrapporten från tillverkaren.
  • Position spjällaxel: se prestandadeklarationen.
  • Undvik blockering av angränsande rökgasevakueringskanaler.
  • Kontrollera att bladet kan rör sig fritt.
  • Rf-t rökkkontrollspjäll kan användas i kanaler som har testats enligt SS-EN 1366-8 och SS-EN 1366-9.
  • Tänk på att: vid montering ska produkten hanteras med försiktighet och förbli skyddad från eventuella tätningsprodukter.
  • Tänk på att: rengör all eventuellt damm och smuts innan installationen tas i drift.
  • Tänk på att: se till att bladet får plats inuti rökevakueringskanaler.
