BFL(T)

Fjäderåterställt ställdon för fjärrstyrning.

Fjäderåtergångsmanöverdonet BFL(T) är särskilt utformat för fjärrstyrning av brandspjäll. BFL(T)-varianten är avsedd för brandspjäll med mindre dimensioner (CR60, CR120, CR2 med ø ≤ 400 mm, CRS60 med ø ≤ 315 mm, CU2 / CU2-15 / CU4 med B+H ≤ 1200 mm eller för CU-LT och CU-LT-1s). För Markage FD med H = 200 mm eller H = 2200 mm (i kombination med BFT-motor).

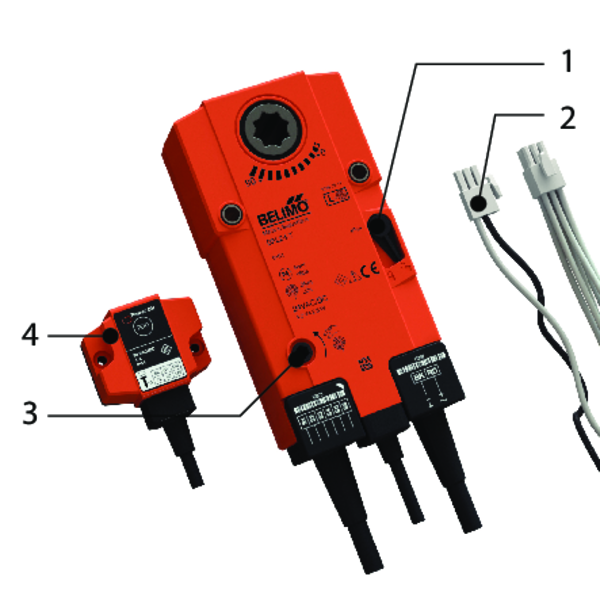

  1. Låsknapp
  2. Kontakt (ST)
  3. Åtkomst för manuell återställning
  4. Temperatursäkring (T)

Varianter

  • BFL24
    Ställdon med fjäderretur BFL 24V
  • BFL24-ST
    Ställdon med fjäderretur BFL 24V med kontakt (ST)
  • BFL230
    Ställdon med fjäderretur BFL 230V
  • BFLT24
    Ställdon med fjäderretur BFL 24 V med temperatursäkring (T)
  • BFLT24-ST
    Ställdon med fjäderretur BFL 24 V med temperatursäkring (T) och kontakt (ST)
  • BFLT230
    Ställdon med fjäderretur BFL 230 V med temperatursäkring (T)
  • BFLT230-ST
    Ställdon med fjäderretur BFL 230 V med temperatursäkring (T)

Aktivering

  • manuell aktivering
    vrid låsknappen till "öppen" (Om det är BFLT, kan spjället även öppnas genom att trycka på "test" knappen på den termiska säkringen
  • automatisk aktivering
    Temperatursäkringen löser ut vid 72° C (typ BFLT).
  • fjärrstyrd aktivering
    genom att bryta strömförsörjningen.

Återställning

  • manuell återställning
    Vrid handtaget moturs. För att stanna motorn, tryck på låsknappen.
  • motordriven återställning
    Slå av strömmen i minst 10 sek. Strömsätt ställdonet (med rätt voltstyrka) i minst 75 sek. Återställningen stannar automatiskt när ändläget är uppnått (öppet spjäll) – det tar ca 60 sek att återställa spjället – eller när det varit strömavbrott.
