SC-S - Montering

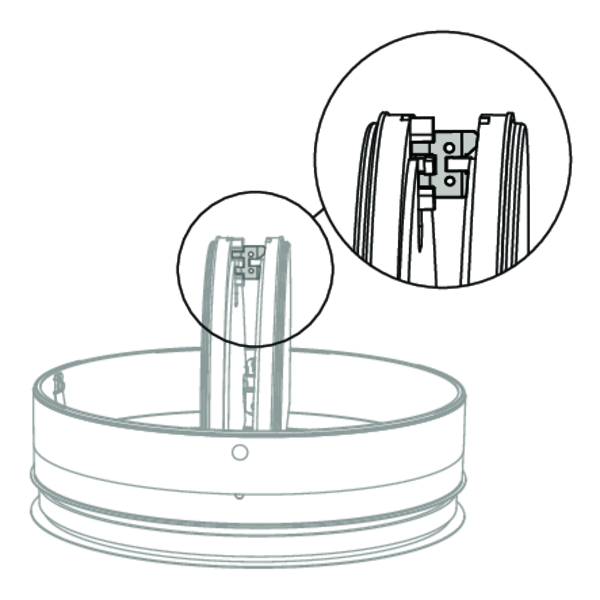

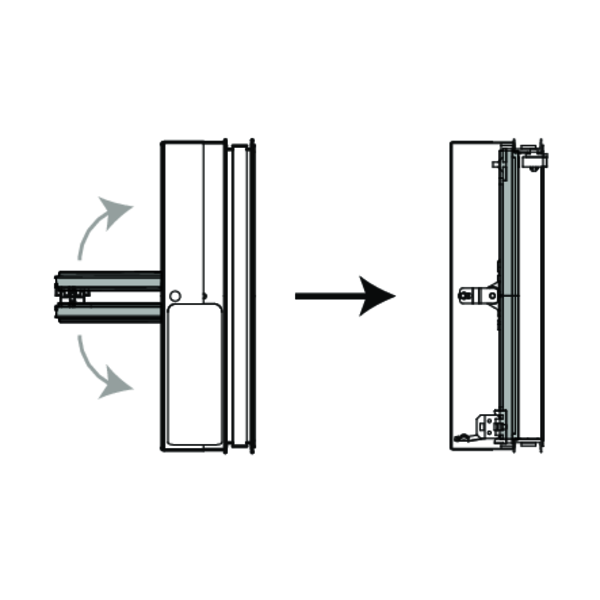

Drift: manuell stängning

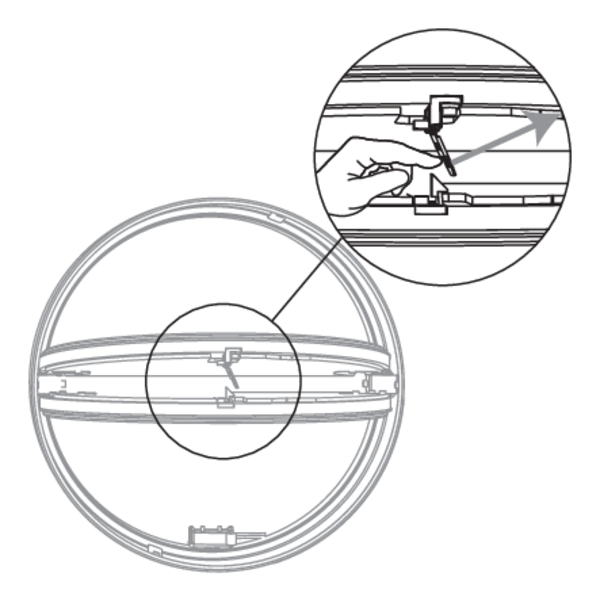

Frigör (stäng) spjället genom att trycka ihop spjällbladen. Lossa smältsäkringen försiktigt genom att trycka den i sidled.

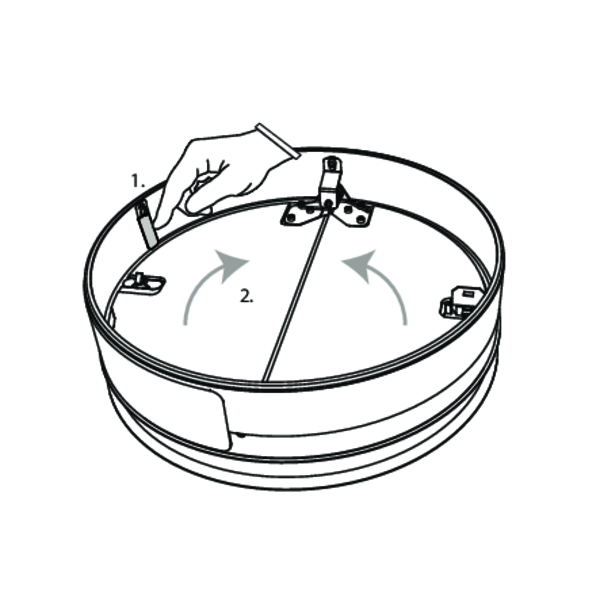

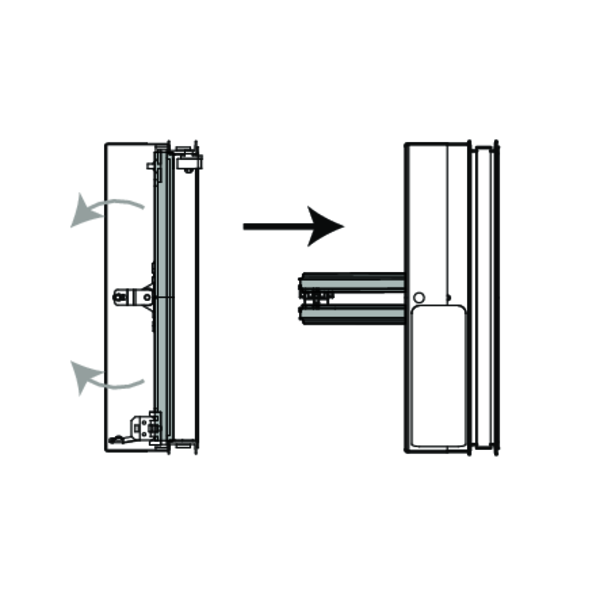

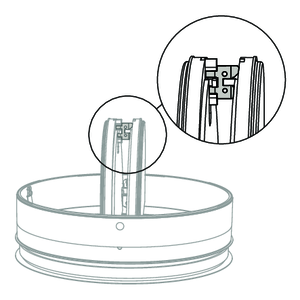

Drift: manuell öppning

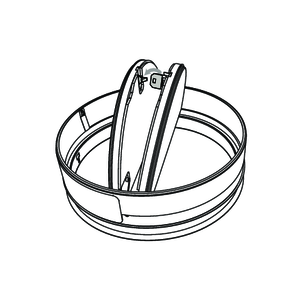

Tryck försiktigt ihop de två låsblecken för att frigöra bladen.
Tryck försiktigt smältsäkringen i hållaren för att låsa bladen.
Installation i ett brandklassat undertak
Produkten testades och godkändes i:
- Stålreglar med gipsskiva typ F (EN520) 2 x 12.5 mm | EI 30 (ho o i) S - (300Pa) | Inte tillämpligt (n.a.) | Typ av montage: infällt inuti en kanal, 0-360°; brandsida = sidan motsatt smältsäkringen | SC-S Ø 100-200 mm
- Stålreglar med gipsskiva typ F (EN520) 2 x 15 mm | EI 60 (ho o i) S - (300Pa) | Inte tillämpligt (n.a.) | Typ av montage: infällt inuti en kanal, 0-360°; brandsida = sidan motsatt smältsäkringen | SC-S Ø 100-200 mm

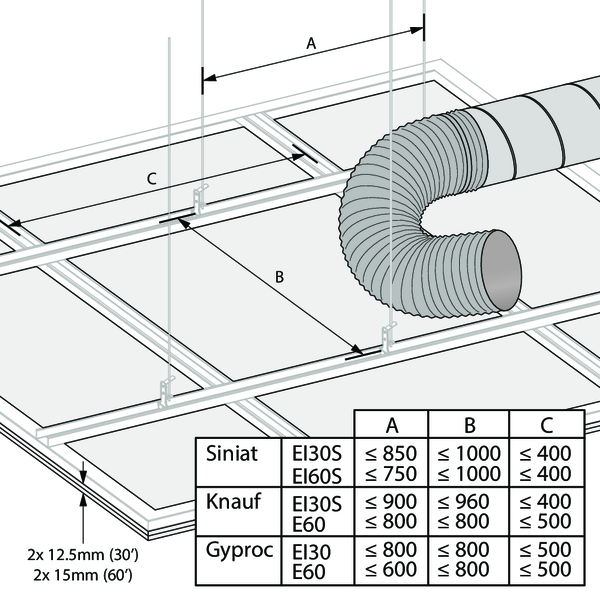

Montera det brandklassade undertaket enligt tillverkarens instruktioner. Använd en bit flexibel kanal för att ansluta ventilationskanalen till SC-S för enkel installation.
Gör en rund öppning i undertaket, med diameter som anges i tabellen.

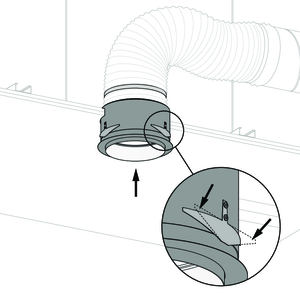

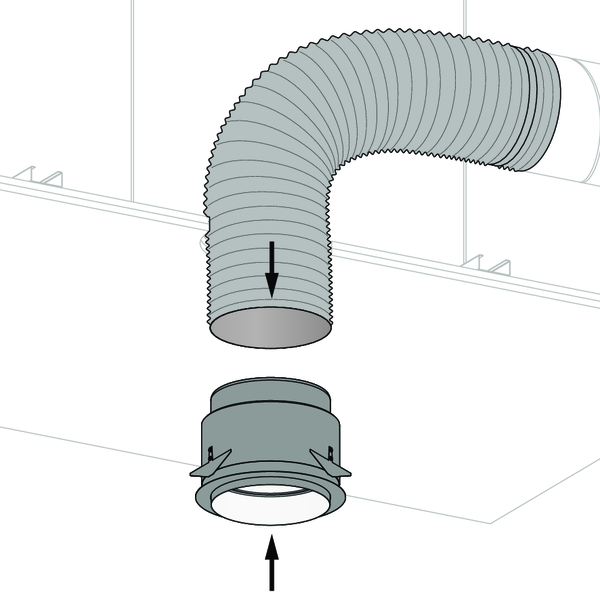

Öppna spjället enligt drift: manuell öppning. Dra den flexibla kanalen genom öppningen och placera den över anslutningen som är för ventilationskanalen. Fäst kanalen på SC-S på ett lufttätt sätt.
Varning: Se till att spjällbladen är i öppet läge innan de monteras i taket.
Varning: Se till att spjällbladen är i öppet läge innan de monteras i taket.

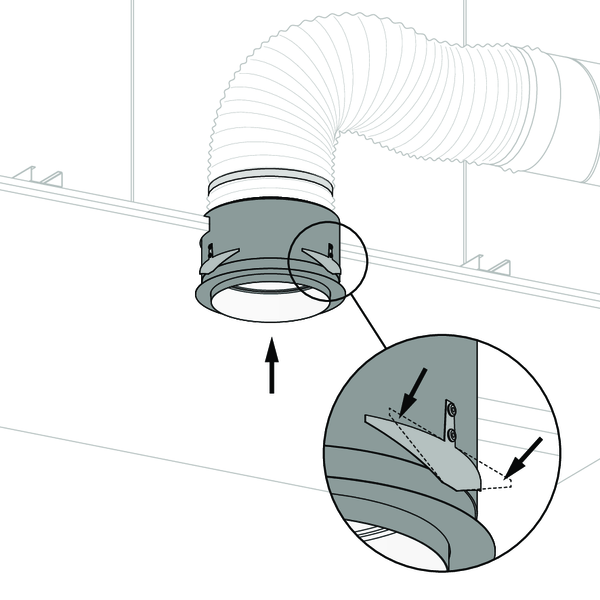

Tryck fästfjädrarna mot cylindern och skjut SC-S i öppningen. Tryck sc-s hela vägen in i öppningen så att stödfjädrarna låser sig ovanför taket.

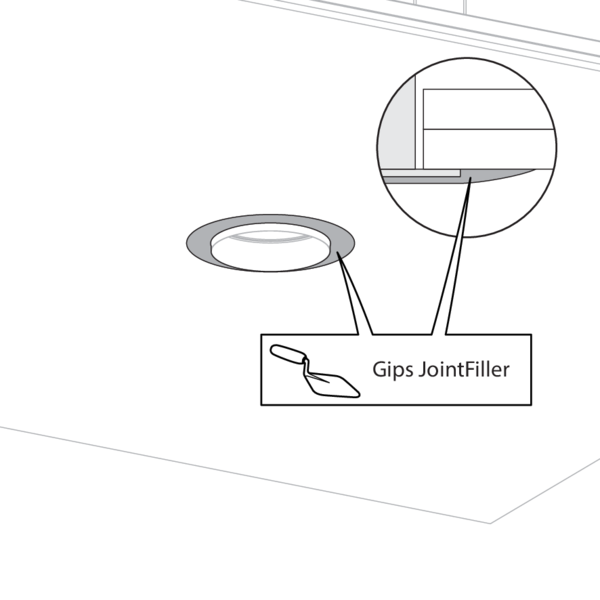

Avsluta med gipsspackel eller annan fogmassa och låt torka. Endast för dekorativ anslutning till taket.

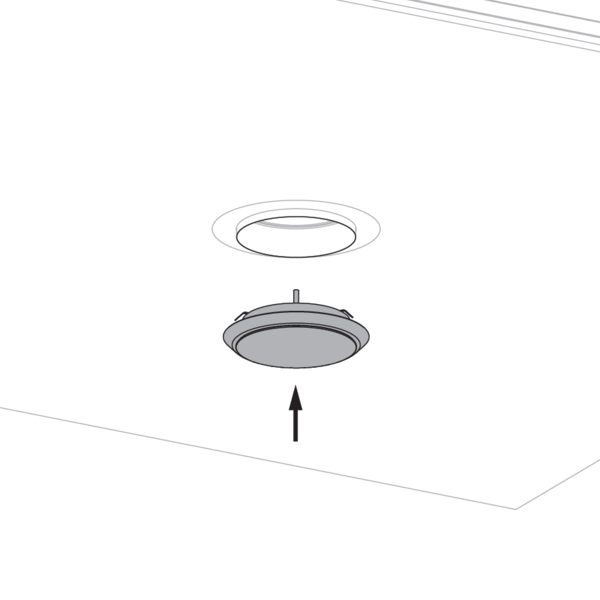

Slutligen installera slutsventilen och injustera enligt önskat flöde.
Användning av en annan plastbehandlingsventil är tillåten, så länge den inte stör spjällbladens funktion.
Användning av en annan plastbehandlingsventil är tillåten, så länge den inte stör spjällbladens funktion.
Allmänna kommentarer
- Spjället ska installeras i enlighet med montageanvisningen och provningsrapporten.
- Kontrollera att bladet kan rör sig fritt.
- De resultat som erhålls i standardiserade bärverk enligt EN 1366-2 gäller även för liknande bärverk med ett brandmotstånd, tjocklek och densitet som är lika med eller större än bärverket i testet. Mer information om standardiserade bärande konstruktioner: https://www.rft.eu/sv-sv/sida/brandsakerhet/rattsligt-sammanhang/europeiska-bestammelser/standardiserade-stodkonstruktioner
- Brandspjället måste vara tillgängligt för inspektion och underhåll.
- Iaktta säkerhetsavstånd till andra byggnadselement.
Produktspecifika kommentarer
- Monteringsriktning: spjället kan monteras med axeln i alla riktningar (0–360°)
- Luftflödets riktning: valfritt
- Om produkten ändras på något annat sätt än vad som beskrivs i detta dokument, kommer inte Rf-Technologies att ansvara för ev. skador och garantin upphör då att gälla.
