CR120

CR120 - Montering

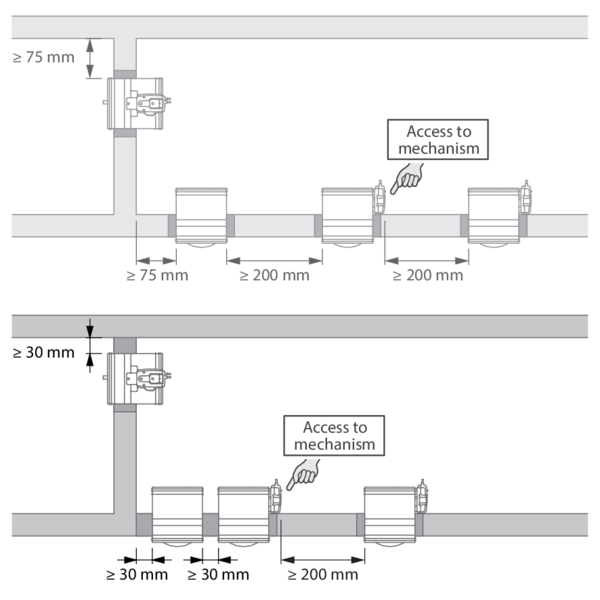

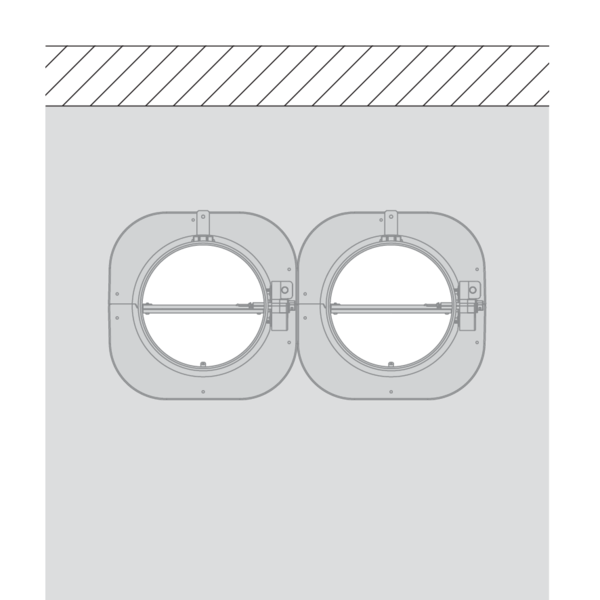

Montering med minsta avstånd till ett annat brand/brandgasspjäll eller till vägg/golv

Princip
Enligt europeisk teststandard EN 1366-2 måste brand/brandgasspjäll monteras på ett minsta avstånd på 75 mm från angränsande vägg och 200 mm från ett annat spjäll, såvida inte lösningen har testats med kortare avstånd. Rf-t-brand/brandgasspjäll har bra testresultat och kan monteras i en vertikal eller horisontell stödkonstruktion, på avstånd mindre än minsta avstånd som är standard.
För cirkulära spjäll är minsta avstånd 30 mm.

Certifierad lösning

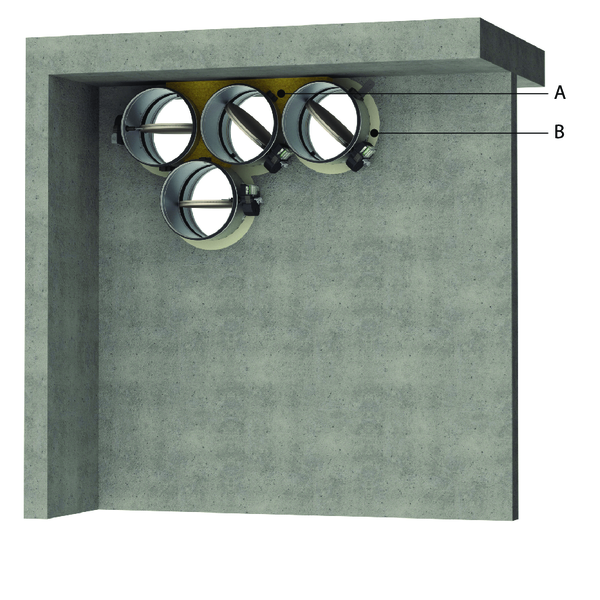

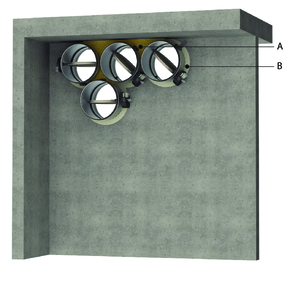

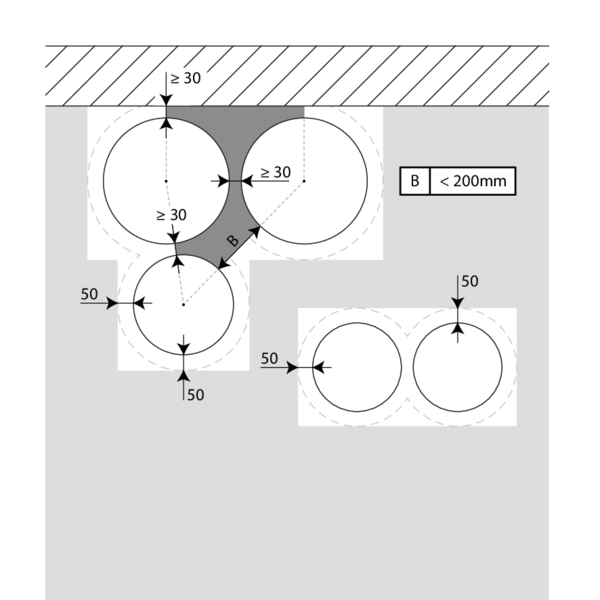

För brand/brandgasspjäll löser du det så här: A: Universaltätning för minsta avstånd; B: Tätning som uppfyller kraven i befintliga klassifikationer (prestandadeklaration).
A. Vid minsta avstånd placeras en stenullsskiva 150 kg/m³ mellan spjäll och vägg eller tak eller ett annat brandspjäll till ett djup av min. 400 mm, varav 150 mm på mekanismens sida av väggen. På den icke-mekaniska sidan av väggen måste stenullpanelerna vara i jämnhöjd med väggen.
Den här tätningen appliceras också mellan cirkulära spjäll monterade på ett minsta avstånd från varandra (30 till 200 mm), men enbart då avståndet är mindre än 75 mm från vägg eller tak/golv.
Ytan på den här tätningen placeras mellan spjällens centrum.
B. Tätning som uppfyller kraven i befintliga klassifikationer (prestandadeklaration).
Detta gäller även cirkulära spjäll som är monterade på ett minsta iavstånd från varandra (30 till 200 mm) men på ett avstånd större än 75 mm från en vägg/tak.
Detaljerad information för varje vägg/tätningskombination finns i respektive installationsmetoder.

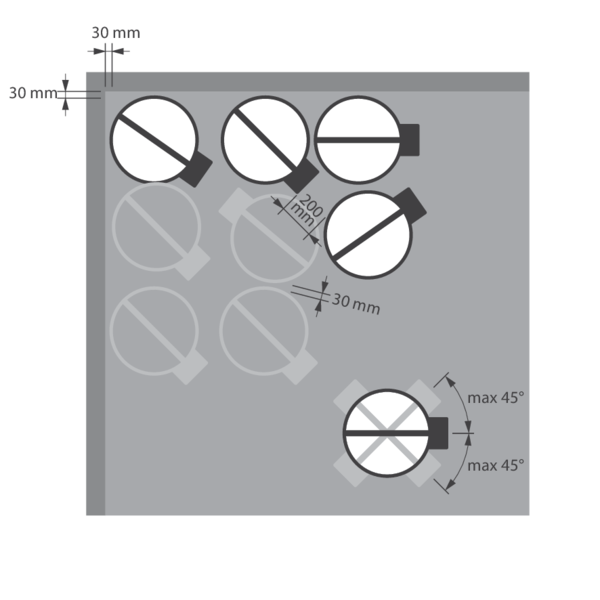

Begränsningar

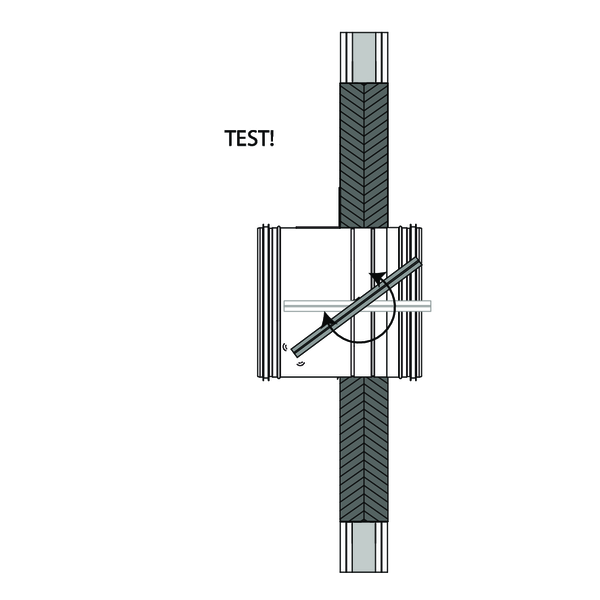

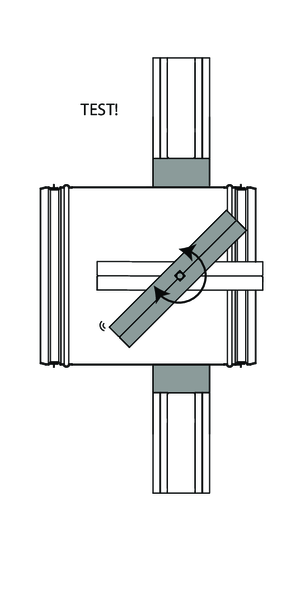

Bladaxelns position från horisontellt läge är 45º max åt vardera håll.
Maximalt kan fyra stycken spjäll monteras med ett minsta avstånd från varandra och då endast parvis. Maximala antalet i rad är tre stycken spjäll.
Beakta begränsningar hos respektive tätningsmaterial vid flertal spjäll. Den här informationen finns på tillverkarens sida.
Notera: Separata villkor gäller för installation i flexibel schaktvägg och CLT-vägg. Detaljerad information finns i de relevanta installationsmetoderna.

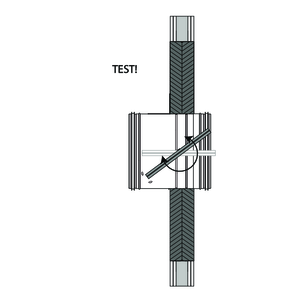

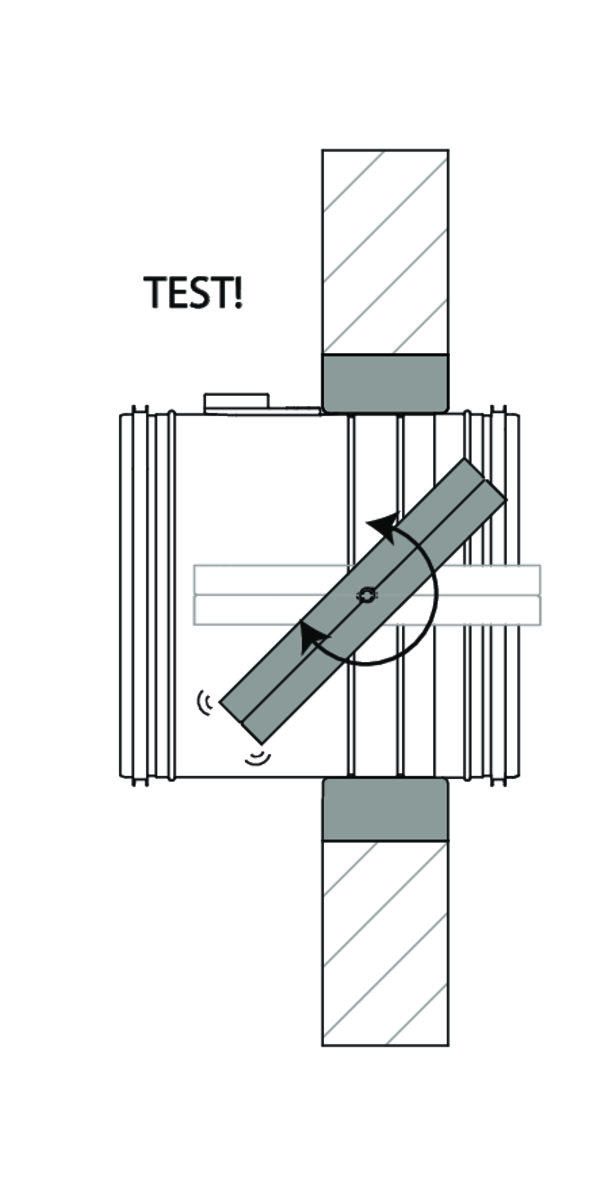

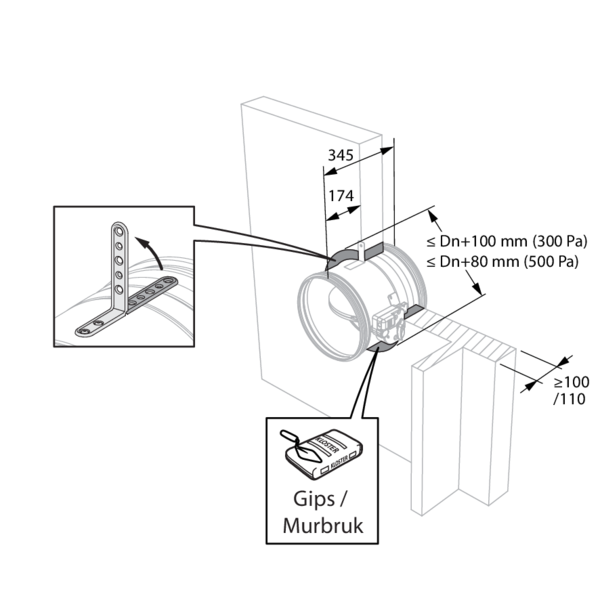

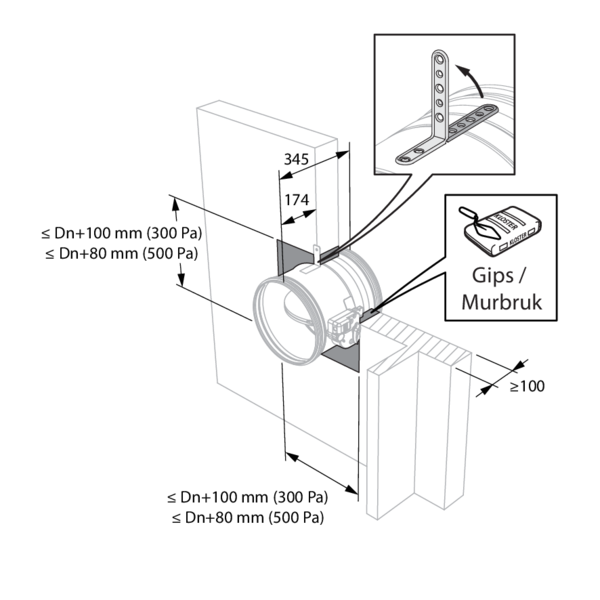

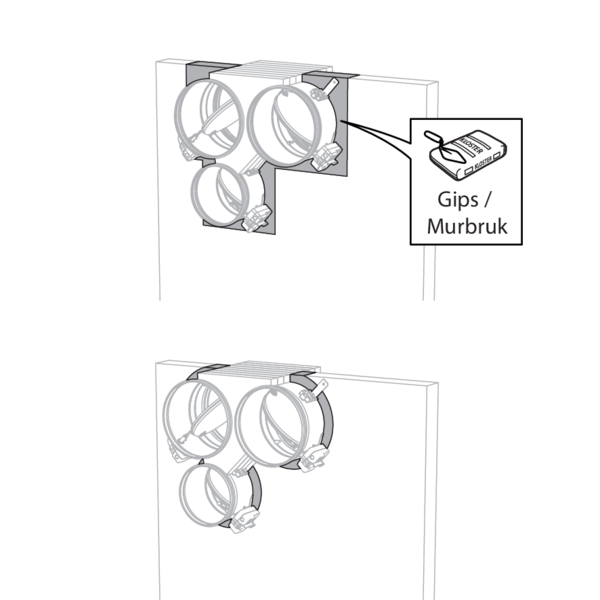

Montering i betongvägg

Produkten testades och godkändes i:

Förstärkt betong ≥ 110 mm | EI 120 (v_e i o) S - (500 Pa) | Murbruk / Gips | Typ av montage: infällt, 0-360°. Minimala avstånd godkänt med axeln till 45°. | Ø 100-315 mm
Lättbetong ≥ 100 mm | EI 120 (v_e i o) S - (500 Pa) | Gips | Typ av montage: infällt, 0-360°. Minimala avstånd godkänt med axeln till 45°. | Ø 100-315 mm
Lättbetong ≥ 100 mm | EI 120 (v_e i o) S - (300 Pa) | Murbruk | Typ av montage: infällt, 0-360°. Minimala avstånd godkänt med axeln till 45°. | Ø 100-315 mm

Spjällen installeras med ett minsta avstånd (≥ 30 mm) från en angränsande vägg eller från ett annat spjäll.

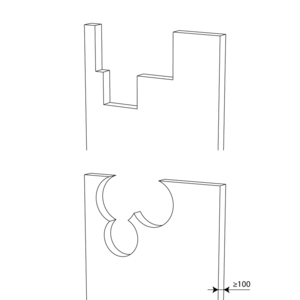

Gör erforderliga öppningar (≤ nominell diameter + 100 mm) / (≤ nominell diameter + 80 mm) i väggen.

Montera spjällen i öppningarna.

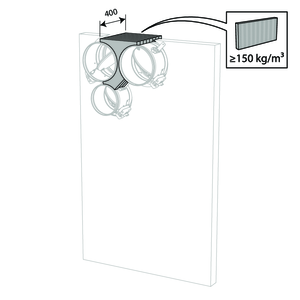

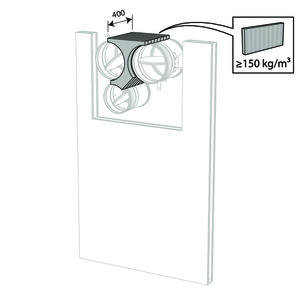

Placera täckskivor av stenull (150 kg/m³) till ett djup av 400 mm (150 mm på mekanismens sida av väggen).
Ytan på den här tätningen placeras mellan spjällens centrum.
Om endast (ett eller) två brand/brandgasspjäll monteras med ett minsta avstånd ifrån varandra men på normalt avstånd (75 mm) från vägg eller golv/tak behövs inte isoleringen 150 kg/m³ och efterlagas då endast enligt klassificering.

Täta resten av öppningen med standardmurbruk eller -gips.

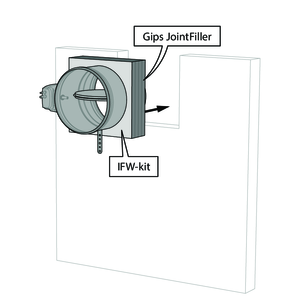

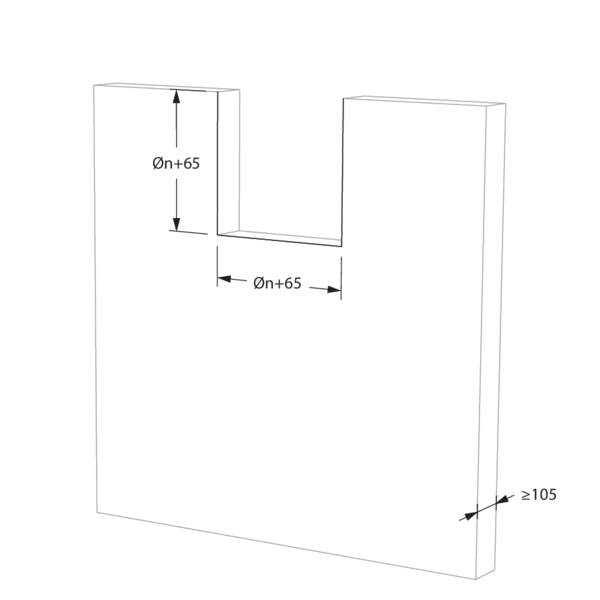

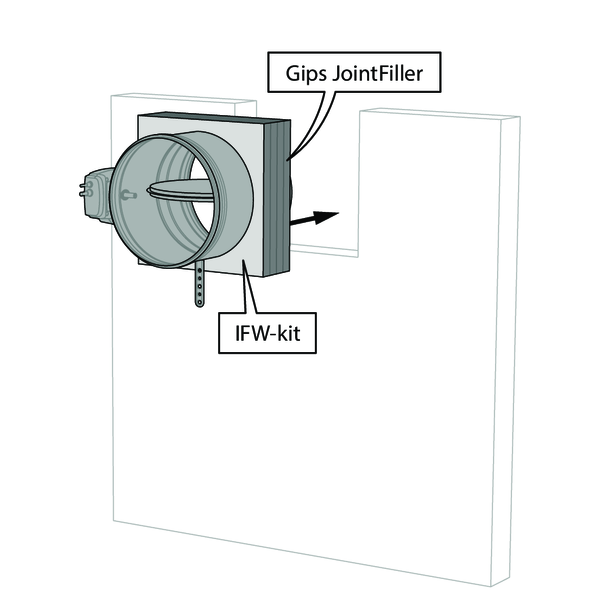

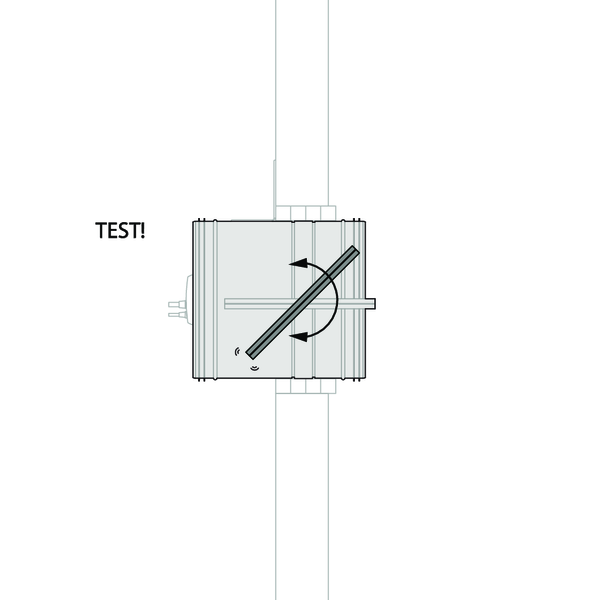

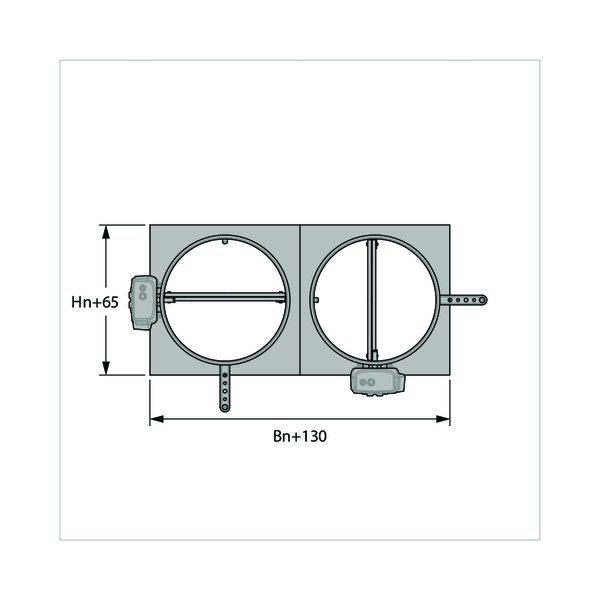

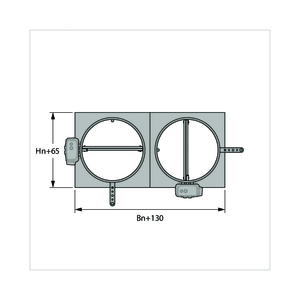

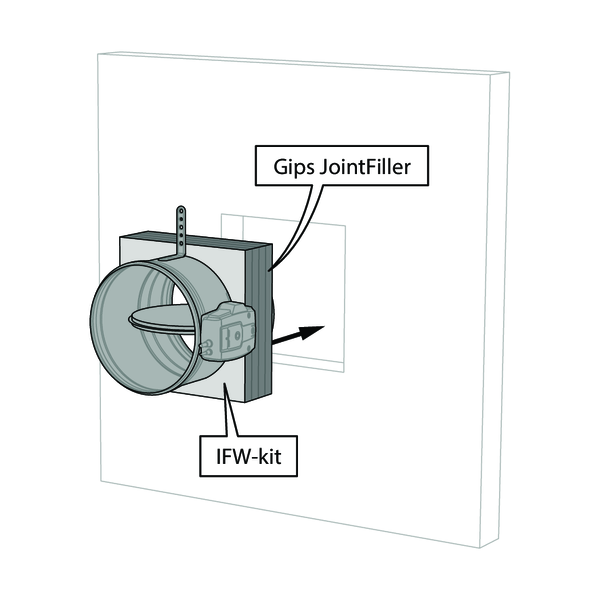

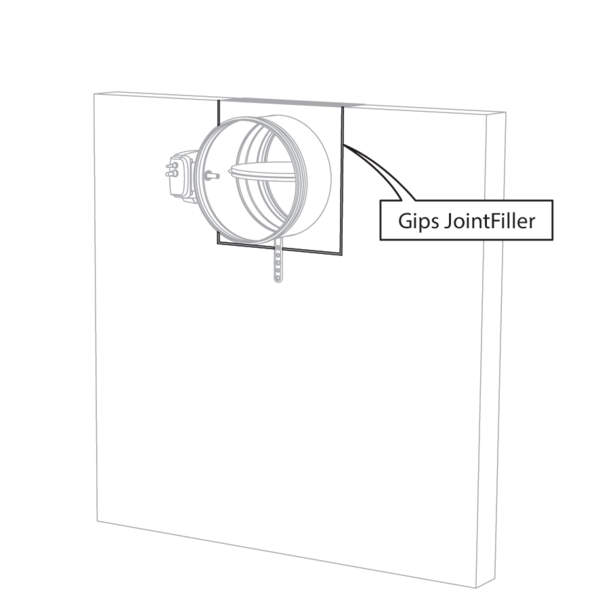

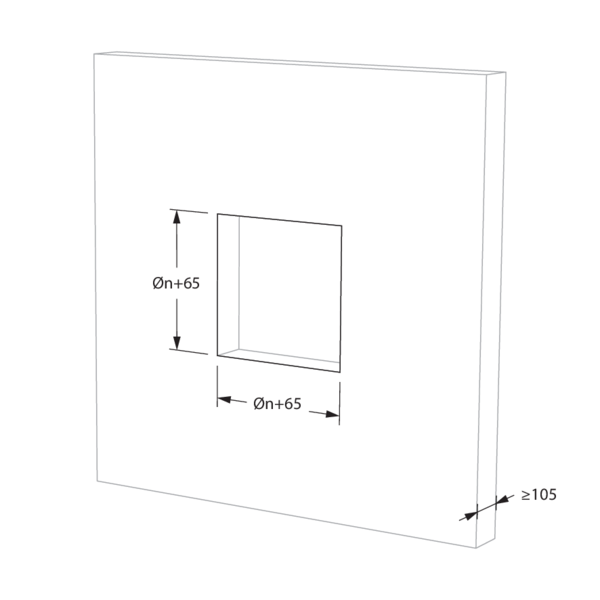

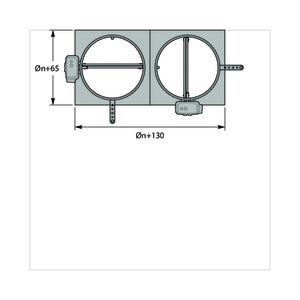

Montering i betongvägg med IFW installationskit

Produkten testades och godkändes i:

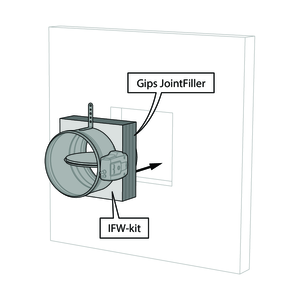

Lättbetong ≥ 105 mm | EI 90 (v_e i o) S - (300 Pa) | Installationskit IFW | Typ av installation: inbyggd, 0-360°. Minimala avstånd godkänt. | Ø 100-315 mm

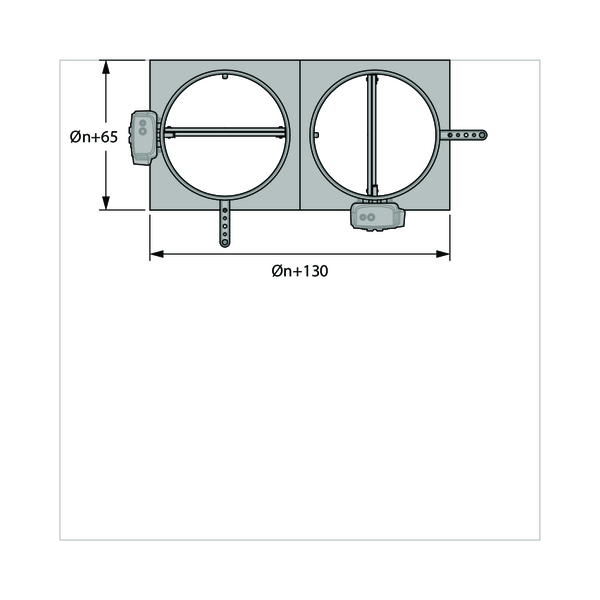

Brandspjället får placeras med minst avstånd från golv och tak.

Brandspjället får placeras med minst avstånd från golv och tak.

Brandspjället får placeras med minst avstånd från golv och tak.

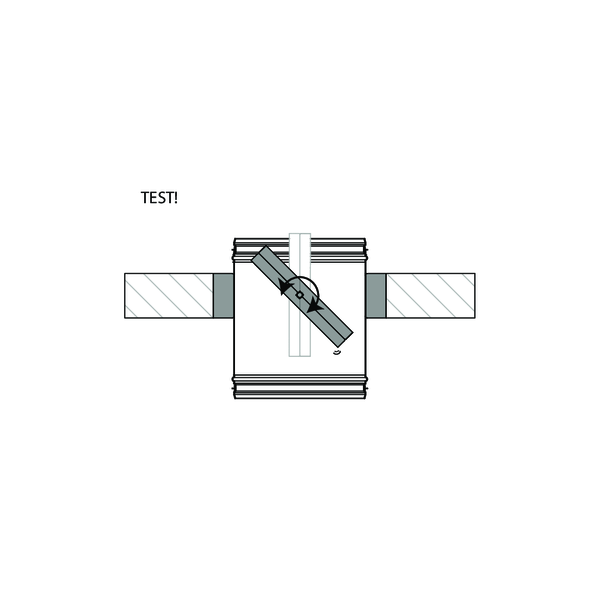

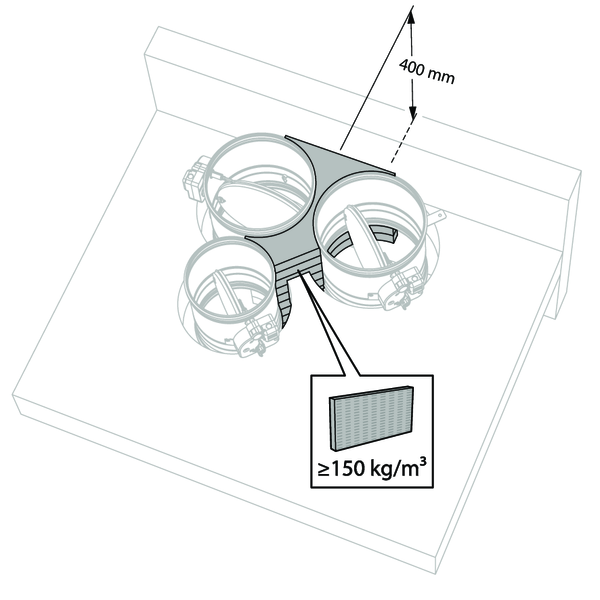

Montering i betonggolv

Produkten testades och godkändes i:

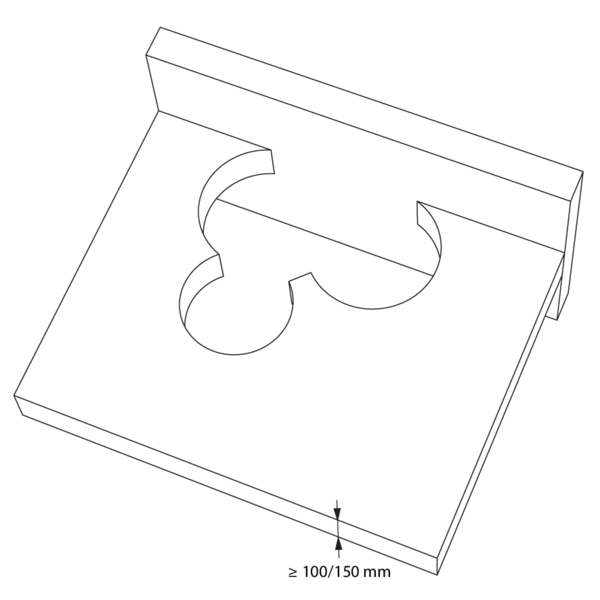

Förstärkt betong ≥ 150 mm | EI 120 (h_o i o) S - (500 Pa) | Murbruk | Typ av installation: inbyggd, 0-360°. Minimala avstånd godkänt. | Ø 100-315 mm
Lättbetong ≥ 100 mm | EI 90 (h_o i o) S - (500 Pa) | Murbruk | Typ av installation: inbyggd, 0-360°. Minimala avstånd godkänt. | Ø 100-315 mm

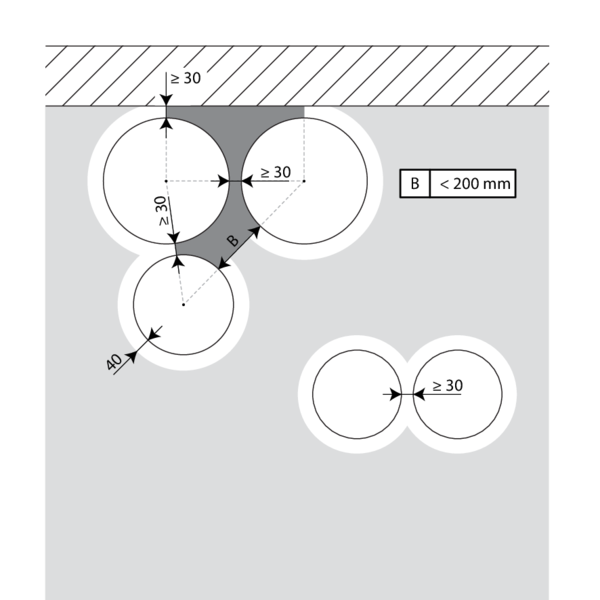

Spjällen installeras med ett minsta avstånd (≥ 30 mm) från en angränsande vägg eller från ett annat spjäll.

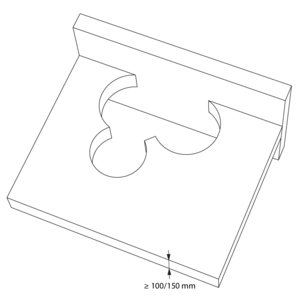

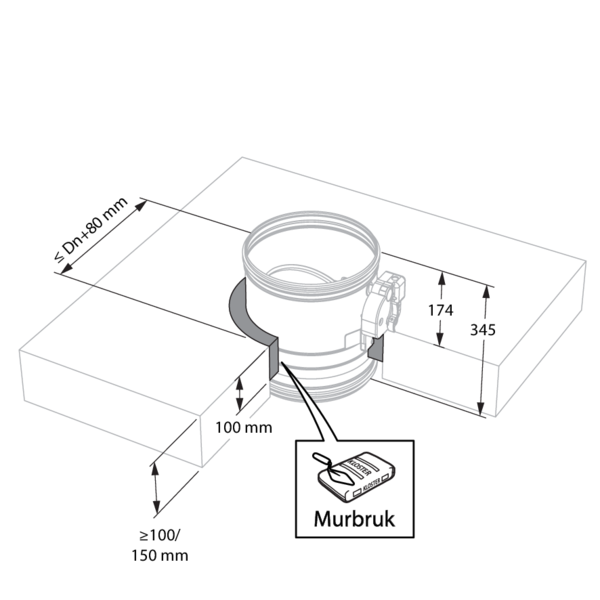

Gör erforderliga öppningar (≤ nominell diameter + 80 mm) i betonggolv.

Montera spjällen i öppningarna.

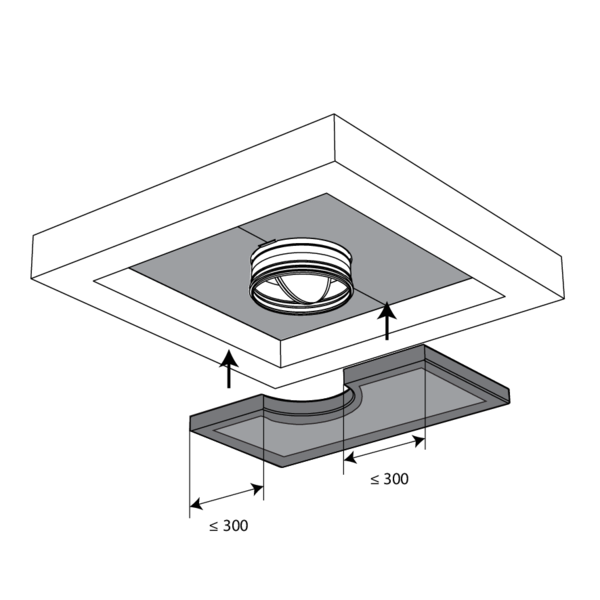

Placera täckskivor av stenull (≥ 150 kg/m³) till ett djup av 400 mm (150 mm på mekanismens sida av betonggolv).
Ytan på den här tätningen placeras mellan spjällens centrum.
Om endast (ett eller) två brand/brandgasspjäll monteras med ett minsta avstånd ifrån varandra men på normalt avstånd (75 mm) från vägg eller golv/tak behövs inte isoleringen 150 kg/m³ och efterlagas då endast enligt klassificering.

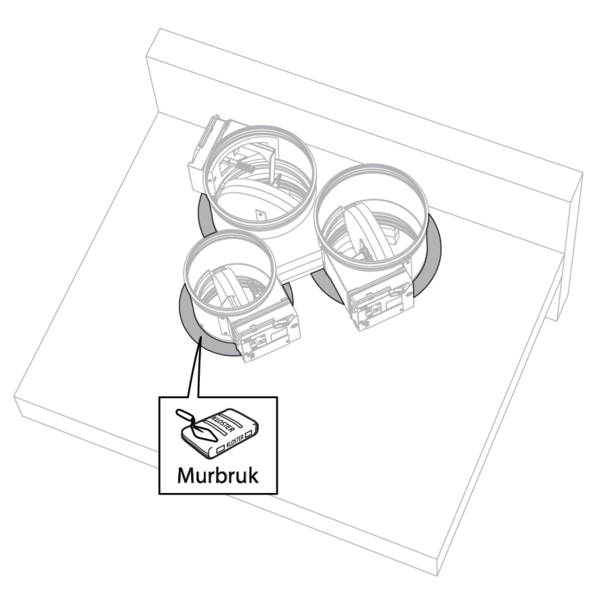

Täta resten av öppningen med standardmurbruk.

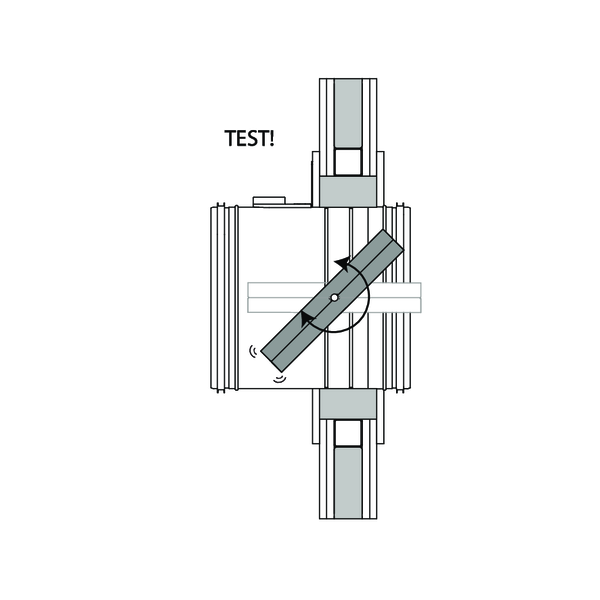

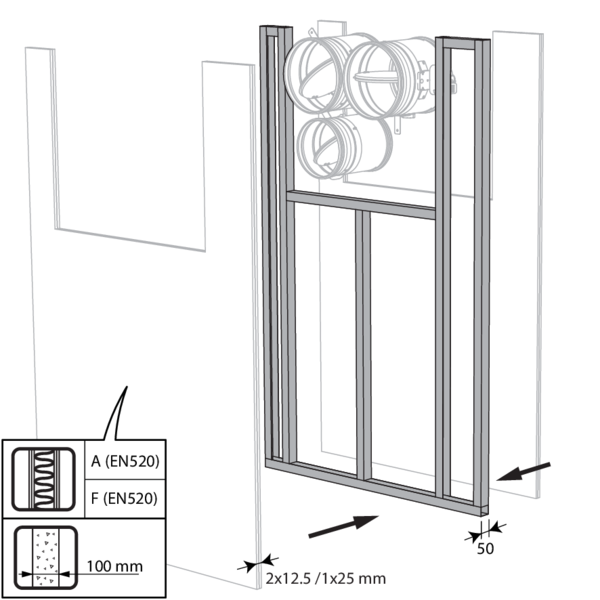

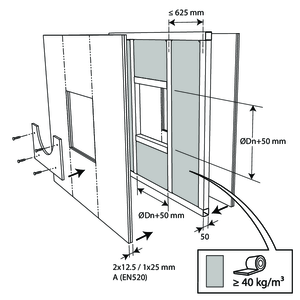

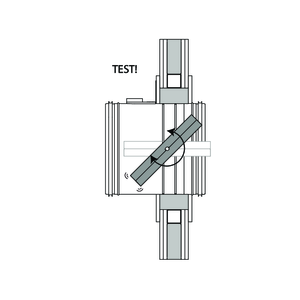

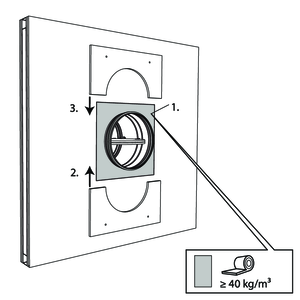

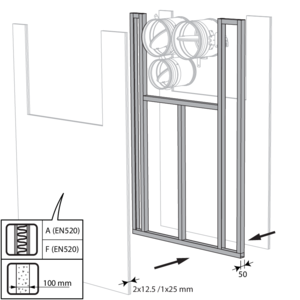

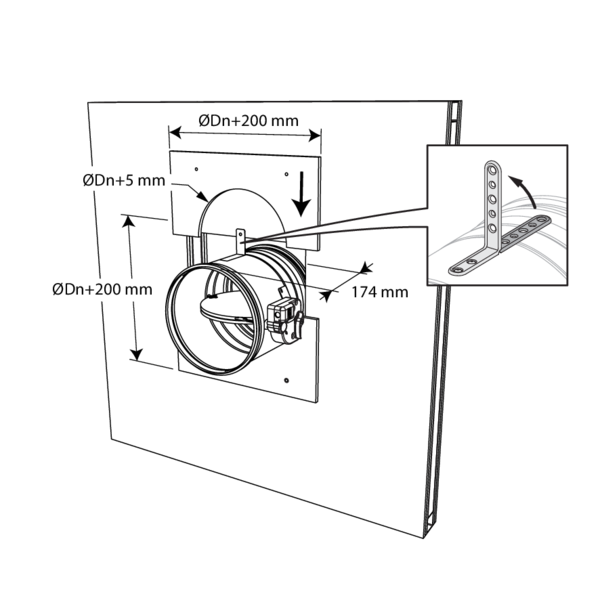

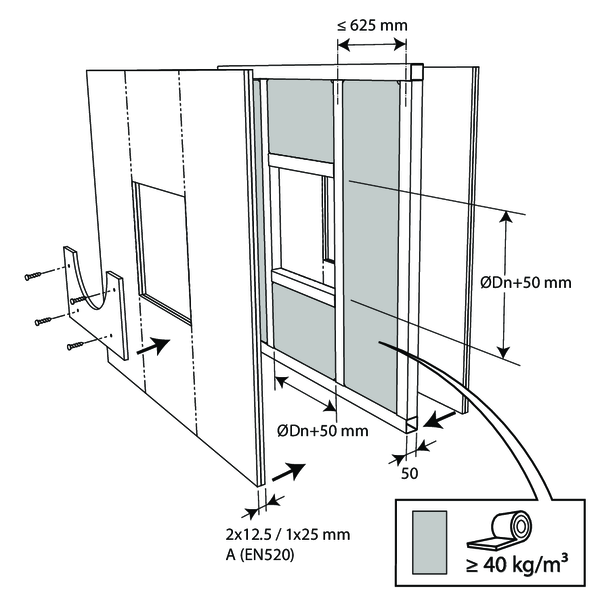

Montering i lättvägg (Gipsvägg med stålreglar)

Produkten testades och godkändes i:

Stålreglar med gipsskiva typ A (EN 520) ≥ 100 mm | EI 60 (v_e i o) S - (500 Pa) | Stenull ≥ 40 kg/m³ + täckplattor | Typ av montage: infällt, 0-360°. Minimala avstånd godkänt med axeln till 45°. | Ø 100-250 mm

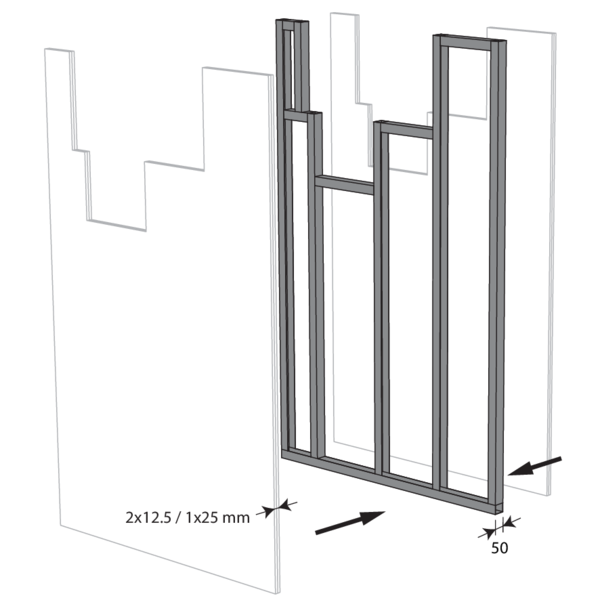

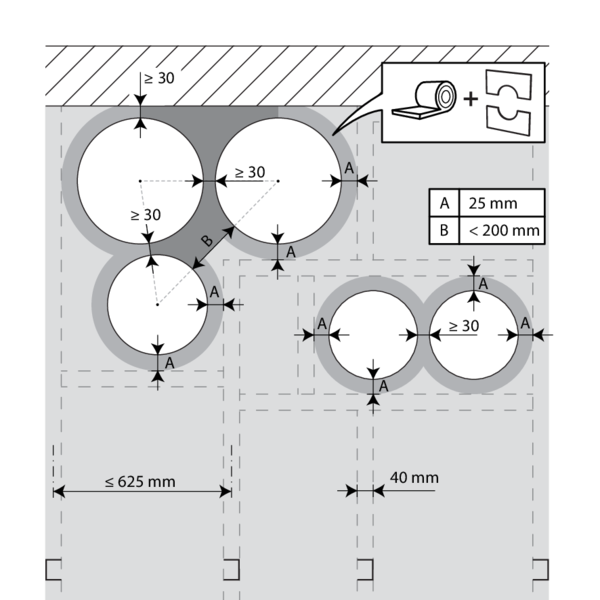

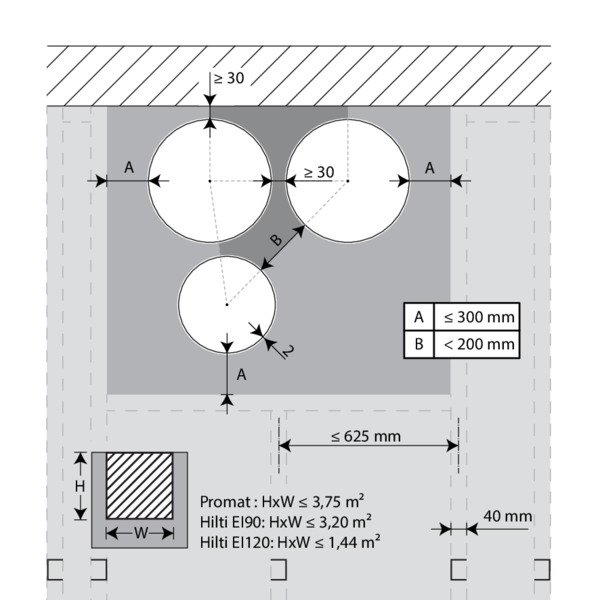

Spjällen installeras med ett minsta avstånd (≥ 30 mm) från en angränsande vägg eller från ett annat spjäll.

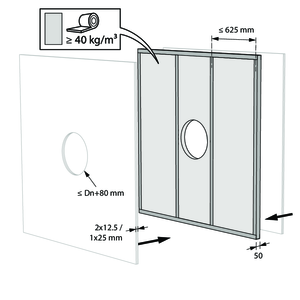

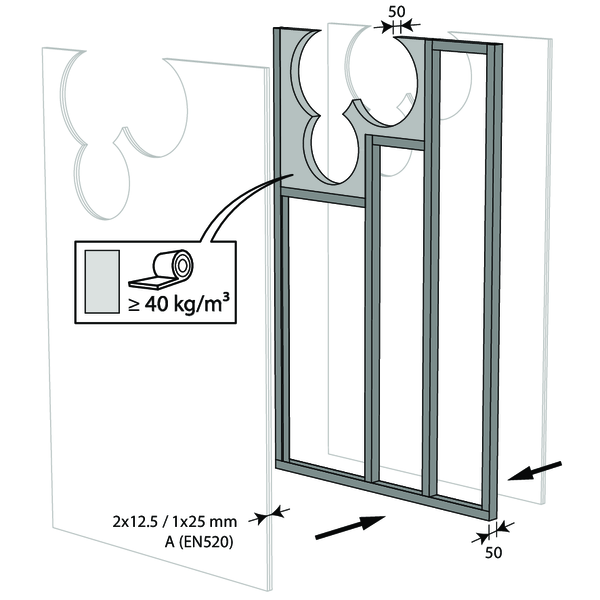

Montera horisontella och vertikala reglar runt öppningen.

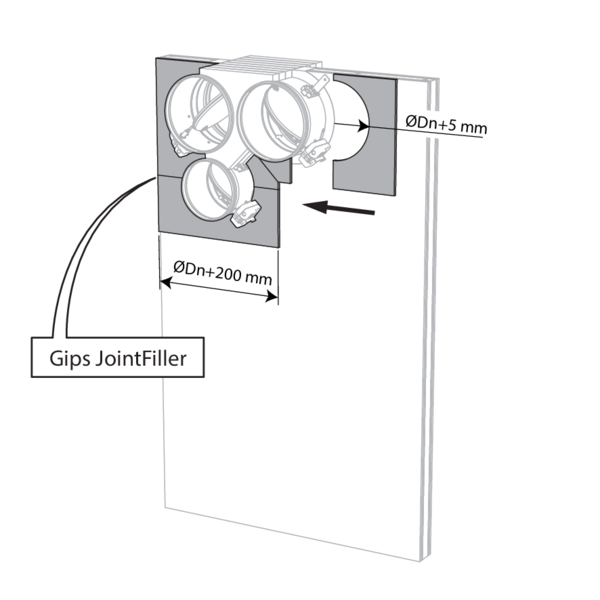

I öppningnen runt spjället (Dn + 50 mm), utrymmet mellan gipsskivorna fylls med brandsäker stenull med minsta densitet av 40 kg/m³.

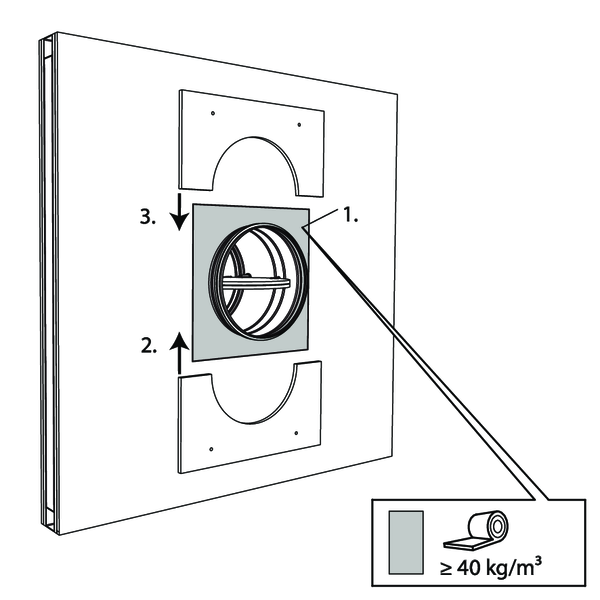

Placera täckplattor (gipsplattor) ytterst på båda sidor.
Försegla utrymmet mellan gipsplattorna med fogmassa.

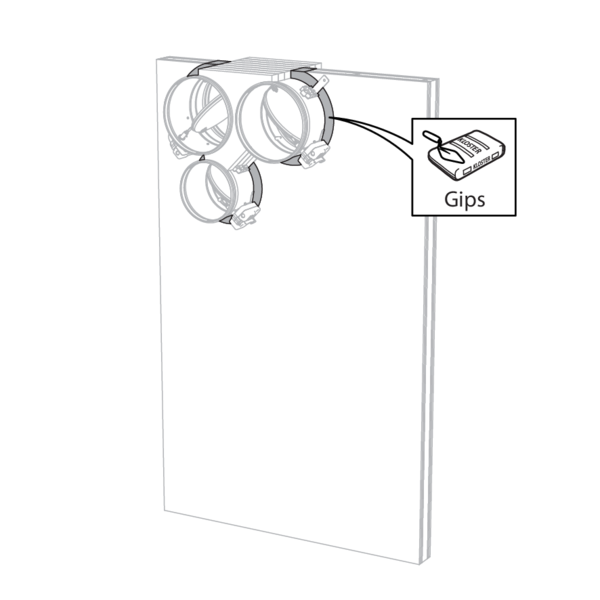

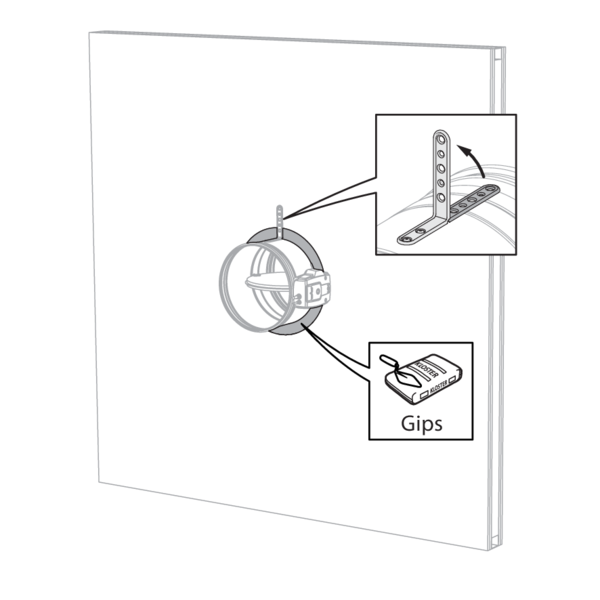

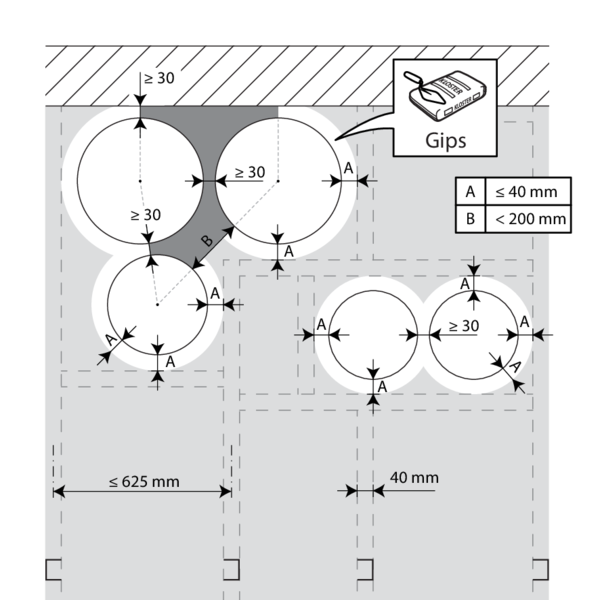

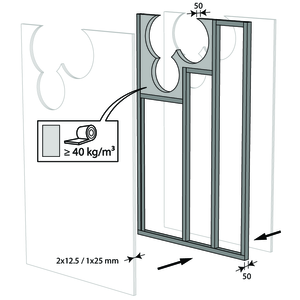

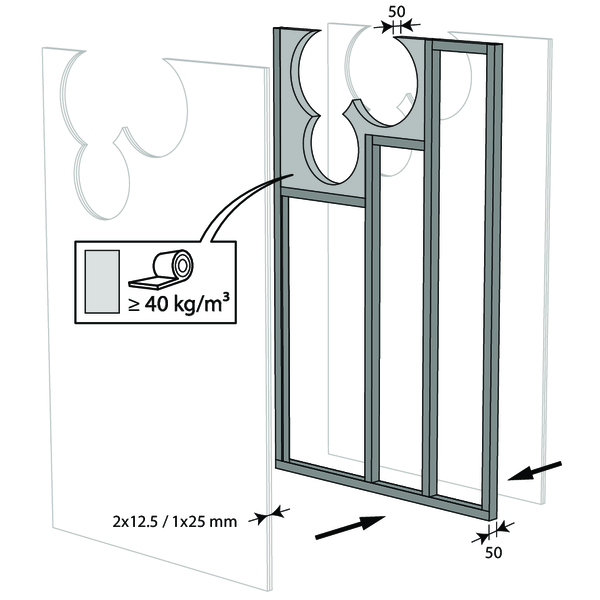

Montering i lättvägg (Gipsvägg med stålreglar), försegling gips

Produkten testades och godkändes i:

Stålreglar med gipsskiva typ A (EN 520) ≥ 100 mm | EI 60 (v_e i o) S - (500 Pa) | Gips | Typ av montage: infällt, 0-360°. Minimala avstånd godkänt med axeln till 45°. | Ø 100-315 mm
Stålreglar med gipsskiva typ F (EN520) ≥ 100 mm | EI 90 (v_e i o) S - (500 Pa) | Gips | Typ av montage: infällt, 0-360°. Minimala avstånd godkänt med axeln till 45°. | Ø 100-315 mm

Spjällen installeras med ett minsta avstånd (≥ 30 mm) från en angränsande vägg eller från ett annat spjäll.

Montera horisontella och vertikala reglar runt öppningen.
Vid installation av ett enda brandspjäll på ett minsta avstånd från golvet är det ur brandteknisk synvinkel inte nödvändigt att tillhandahålla reglar runt öppningen.

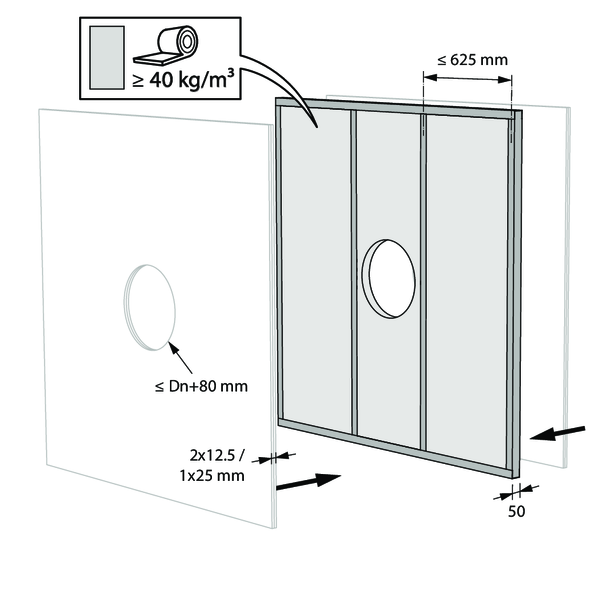

I öppningnen runt spjället, utrymmet mellan gipsskivorna fylls delvis (upp till Dn + 80 mm) med brandsäker stenull med minsta densitet av 40 kg/m³.

Täta resten av öppningen med standardgips över hela väggtjockleken.

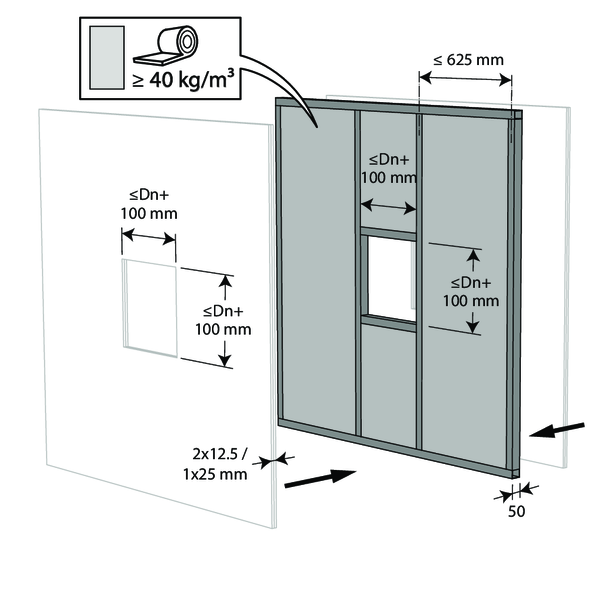

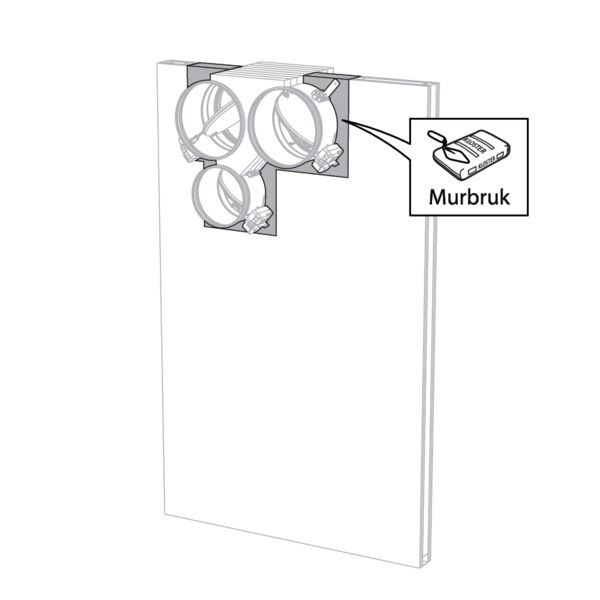

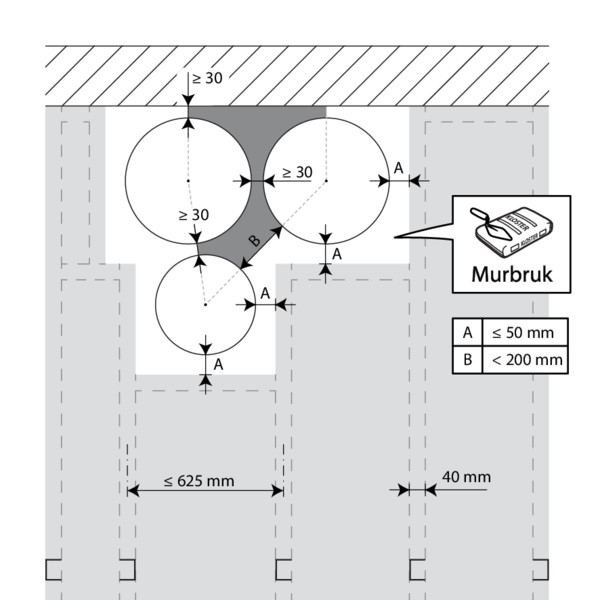

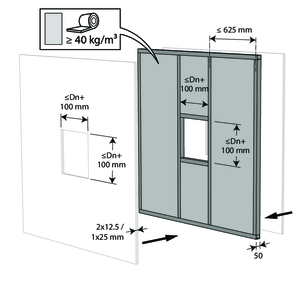

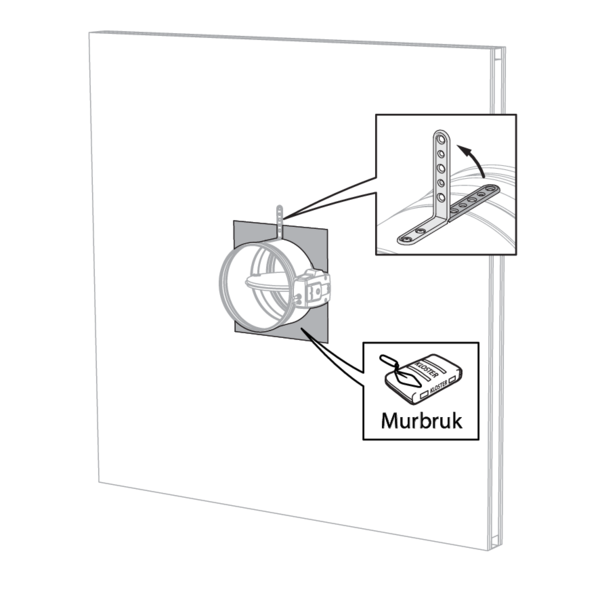

Montering i lättvägg (Gipsvägg med stålreglar), försegling murbruk

Produkten testades och godkändes i:

Stålreglar med gipsskiva typ A (EN 520) ≥ 100 mm | EI 60 (v_e i o) S - (300 Pa) | Murbruk | Typ av montage: infällt, 0-360°. Minimala avstånd godkänt med axeln till 45°. | Ø 100-315 mm
Stålreglar med gipsskiva typ F (EN520) ≥ 100 mm | EI 120 (v_e i o) S - (300 Pa) | Murbruk | Typ av montage: infällt, 0-360°. Minimala avstånd godkänt med axeln till 45°. | Ø 100-315 mm

Spjällen installeras med ett minsta avstånd (≥ 30 mm) från en angränsande vägg eller från ett annat spjäll.

Montera horisontella och vertikala reglar runt öppningen.

Täta resten av öppningen med standardmurbruk över hela väggens tjocklek.

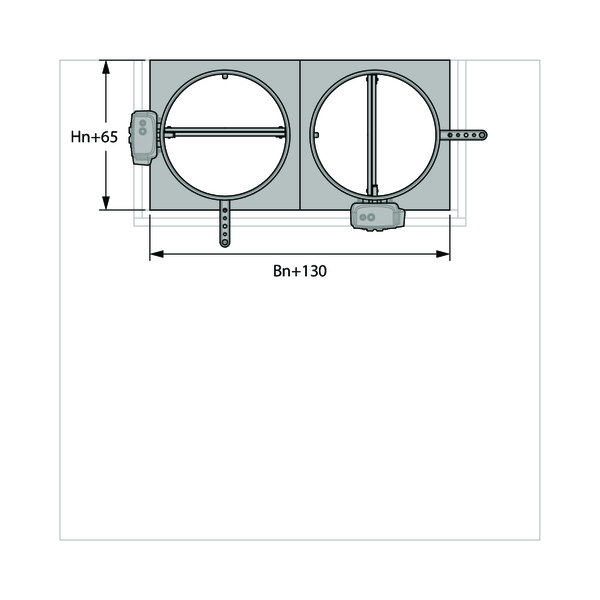

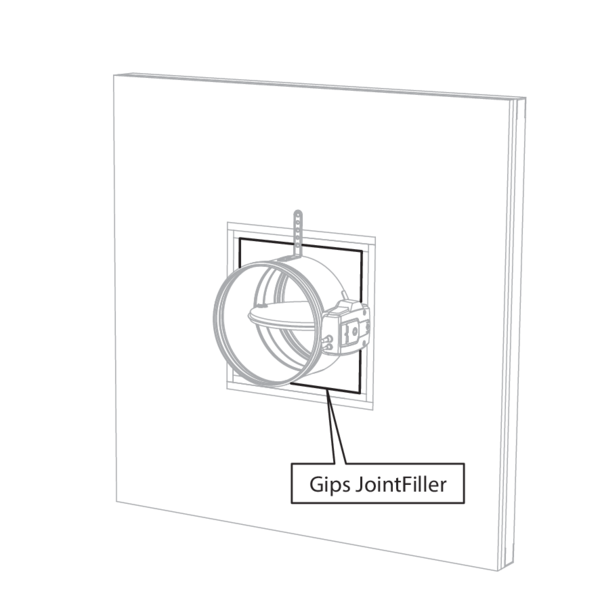

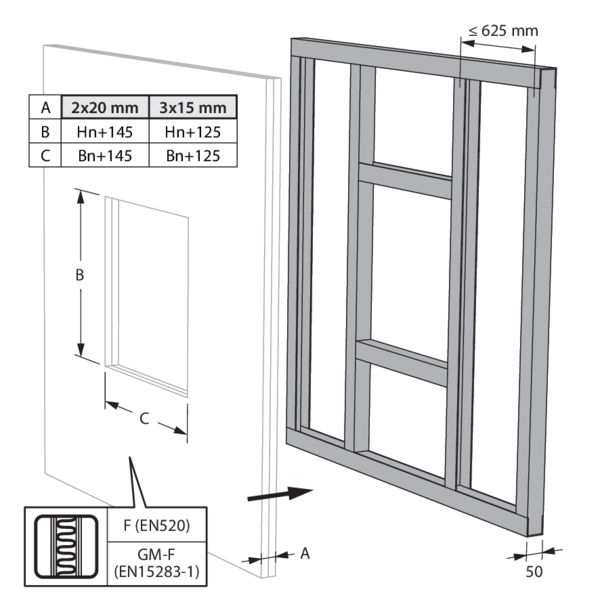

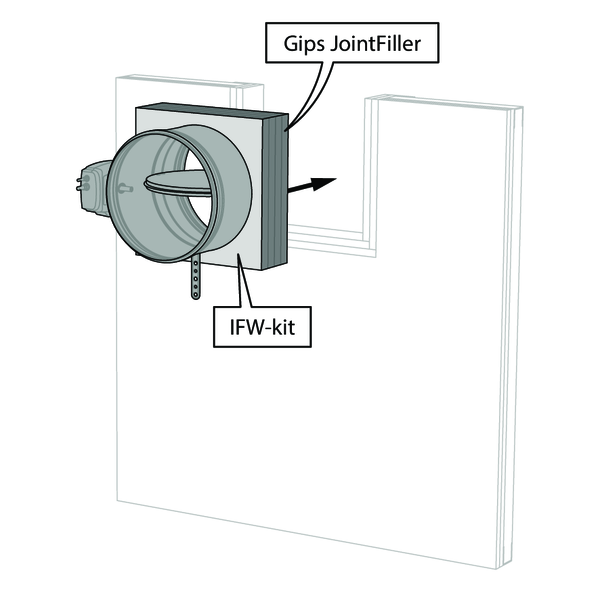

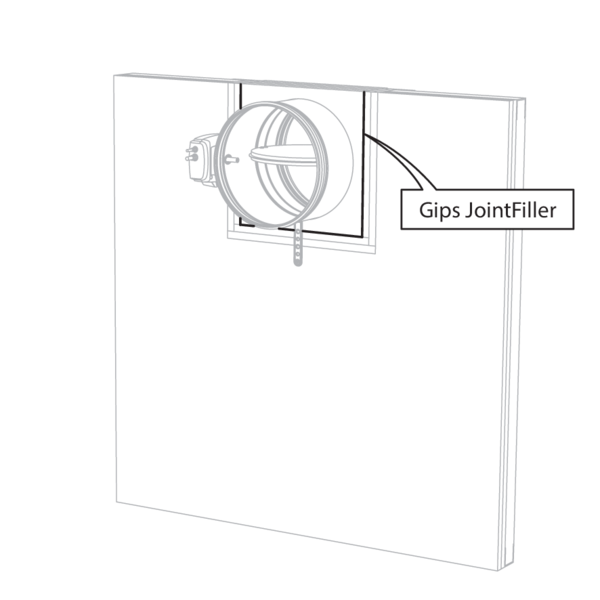

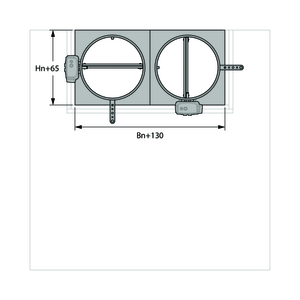

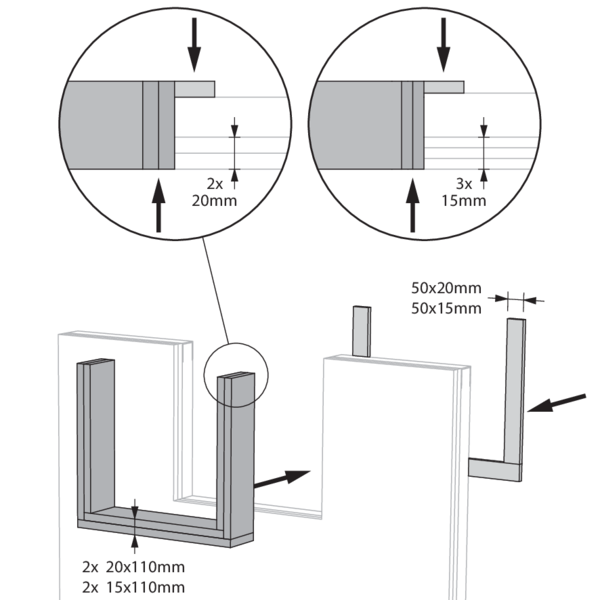

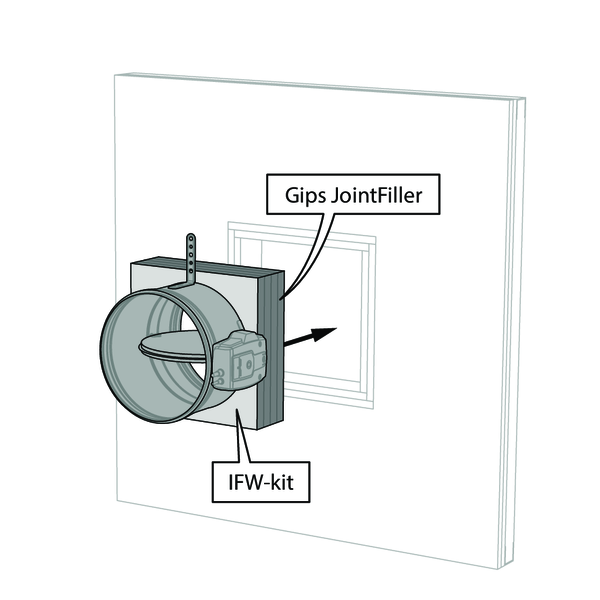

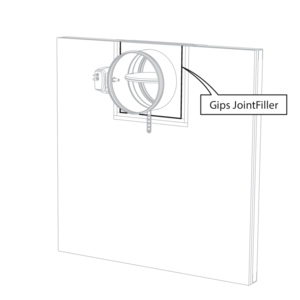

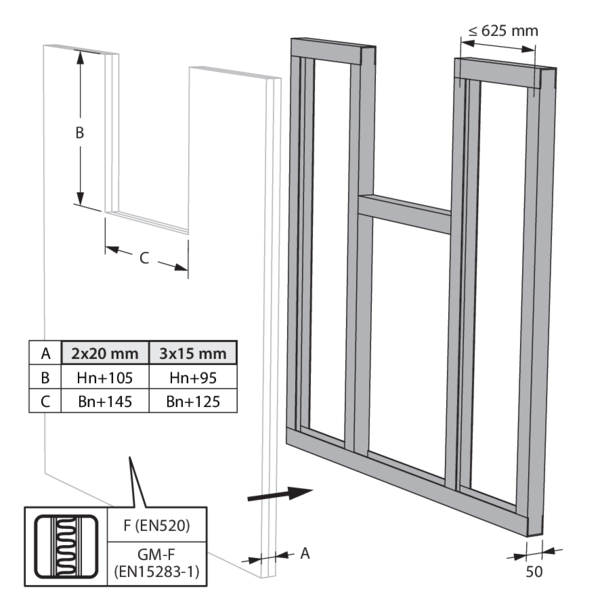

Montering i schaktvägg med IFW installationskit

Produkten testades och godkändes i:

Stålreglar med gipsskiva typ F (EN520) ≥ 90 mm | EI 90 (v_e i o) S - (300 Pa) | Installationskit IFW | Typ av installation: inbyggd, 0-360°. Minimala avstånd godkänt. | Ø 100-315 mm

Vid montering i schaktvägg kan gipsskivan vara 15 eller 20 mm tjock.
Lämplig för installation i schaktväggar med cementbaserade fiberskivor och kalciumsilikatskivor.
Se tillverkarens anvisningar för EI90-väggar.

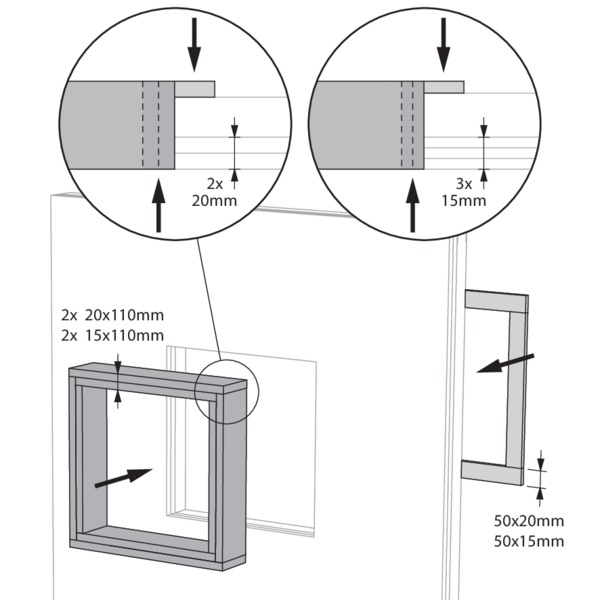

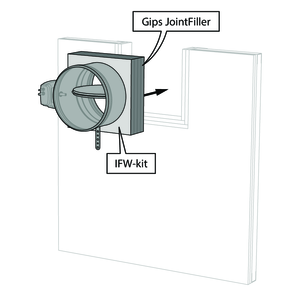

Skivorna bildar en ram runt brandspjället.

Brandspjället får placeras med minst avstånd från golv och tak.

Skivorna bildar en ram runt brandspjället.

Brandspjället får placeras med minst avstånd från golv och tak.

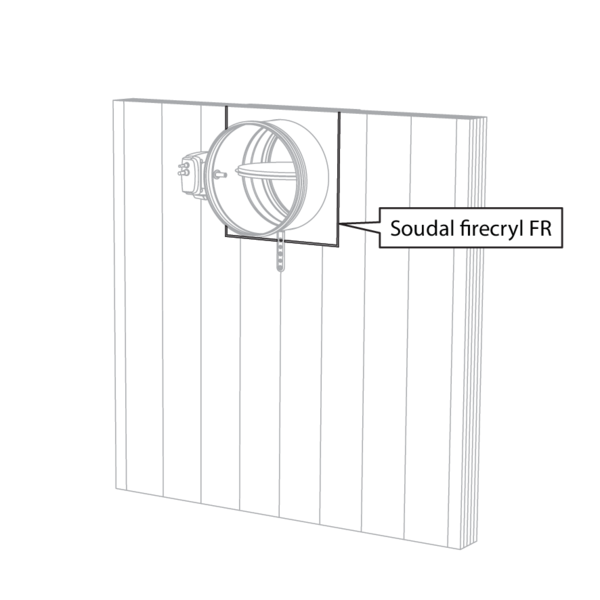

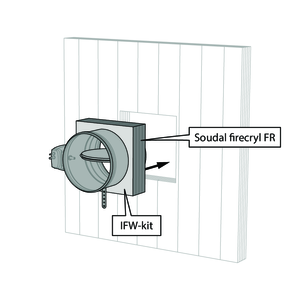

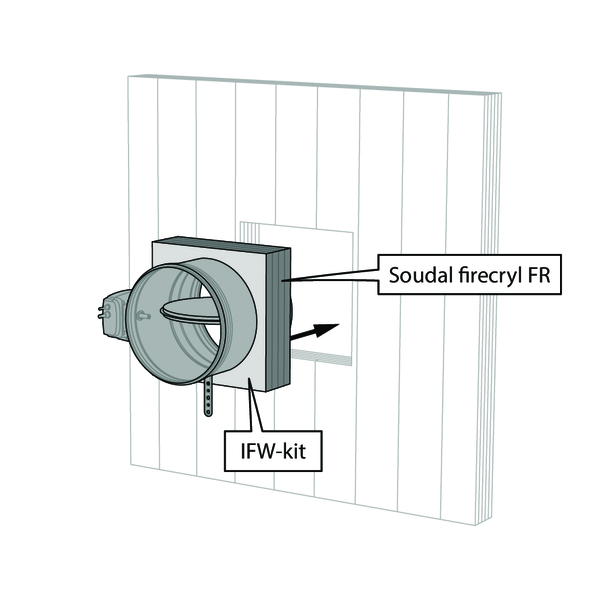

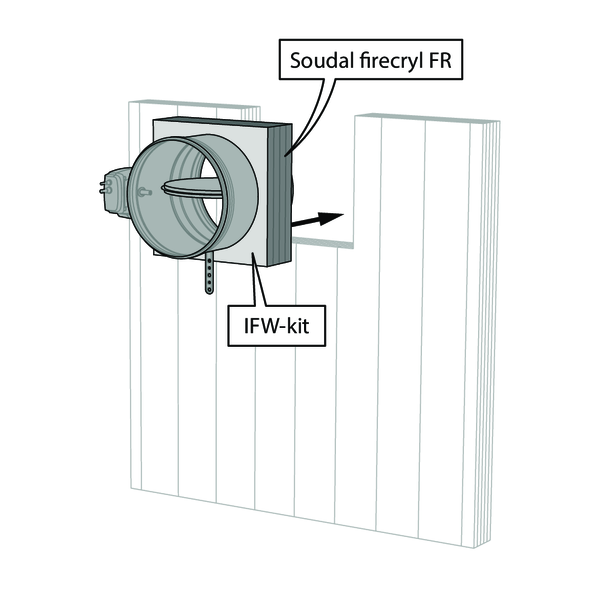

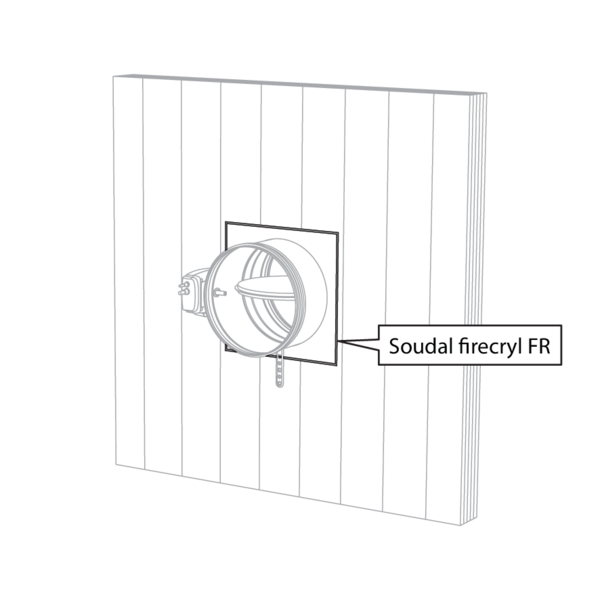

Montering i CLT vägg med IFW installationskit

Produkten testades och godkändes i:

Korslimmat trä ≥ 100 mm | EI 90 (v_e i o) S - (300 Pa) | Installationskit IFW | Typ av installation: inbyggd, 0-360°. Minimala avstånd godkänt. | Ø 100-315 mm

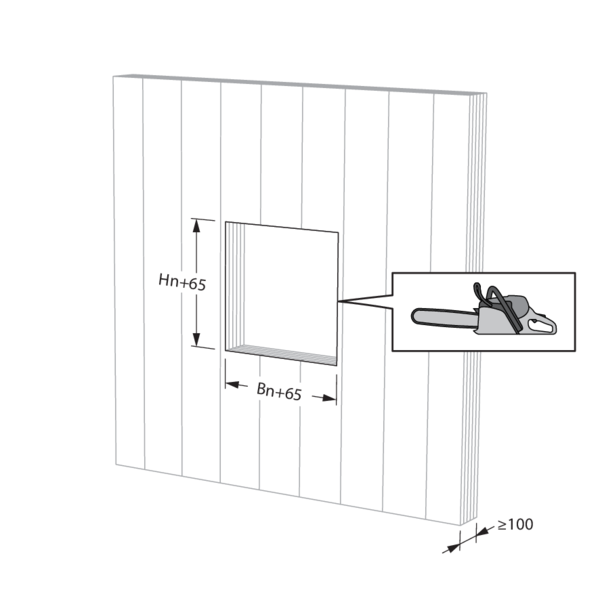

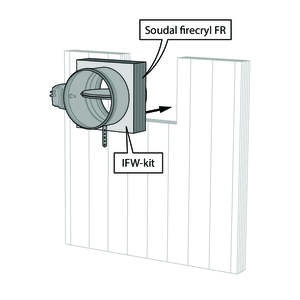

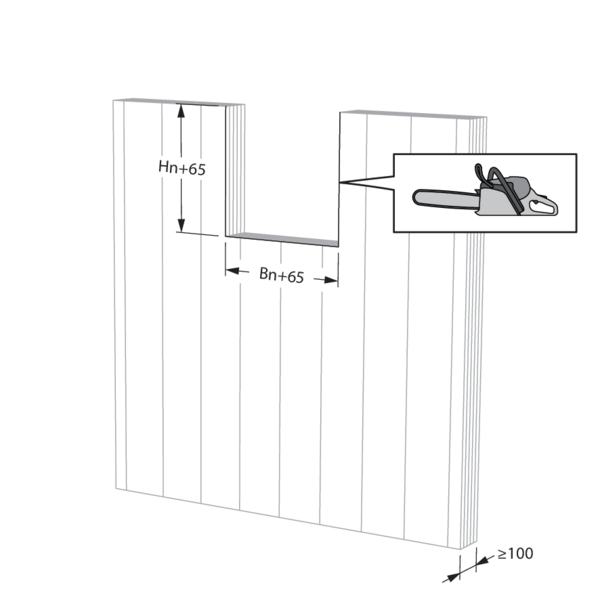

Såga ut installationsöppningen på plats om den inte tillhandahålls.

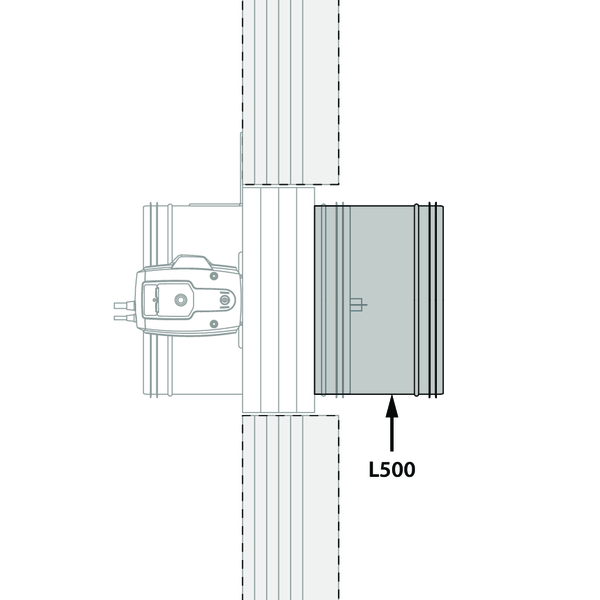

Med en väggtjocklek > 100 mm förblir installationsmetoden oförändrad. Med en väggtjocklek ≥ 125 mm (135 mm för Ø315 mm) rekommenderas en längre version av brandspjället för att förenkla kanalanslutningen (typ L500).

Brandspjället får placeras med minst avstånd från golv och tak.

Brandspjället får placeras med minst avstånd från golv och tak.

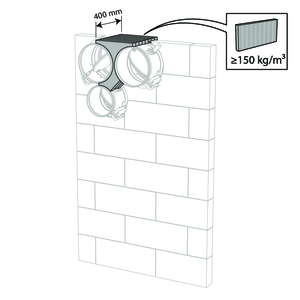

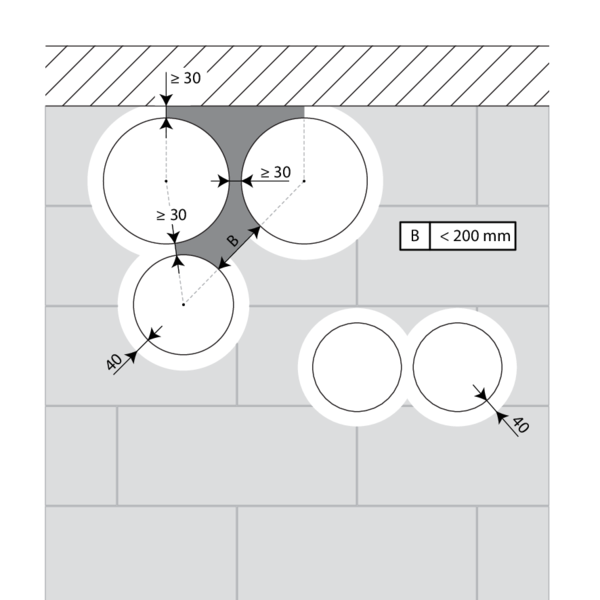

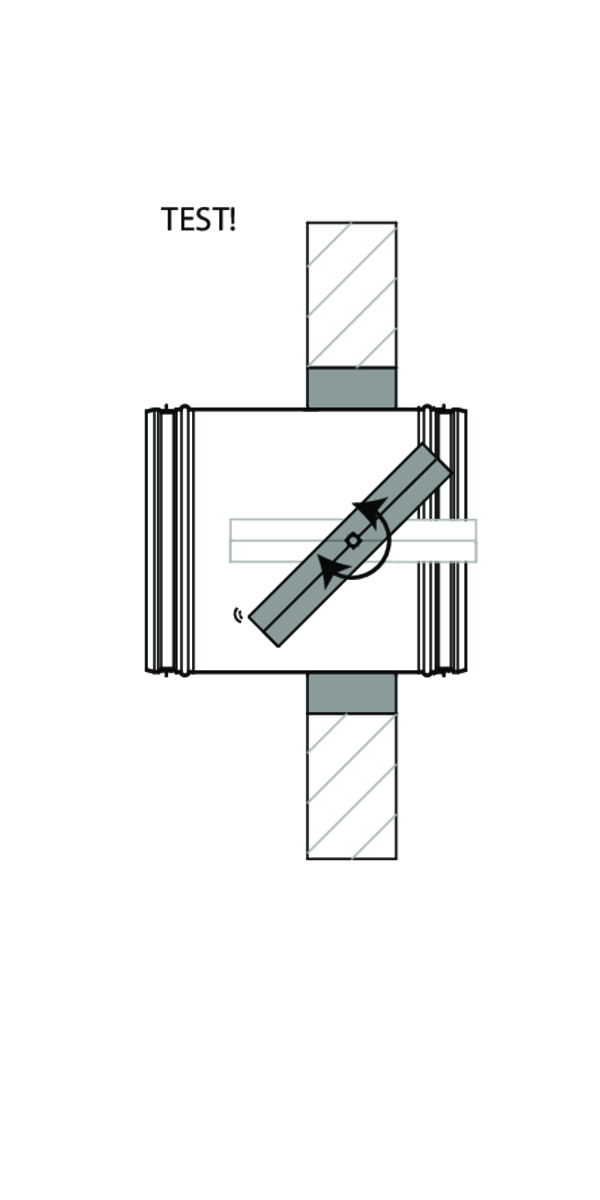

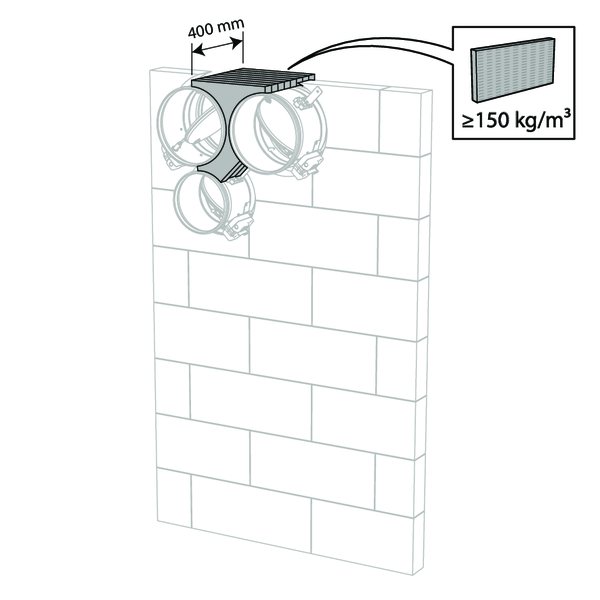

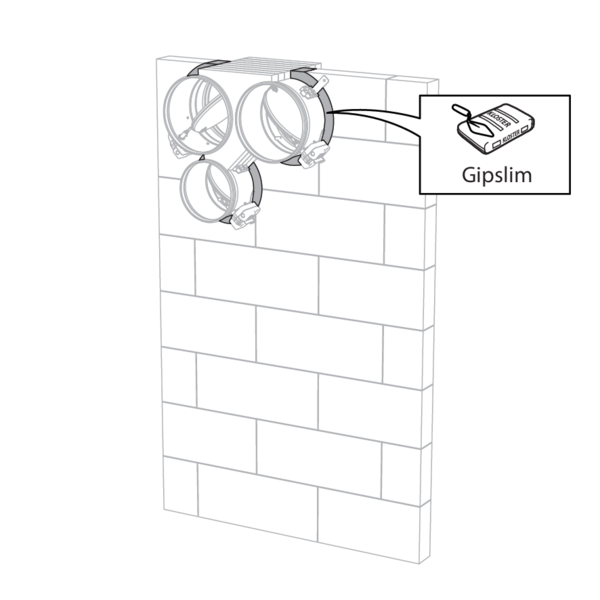

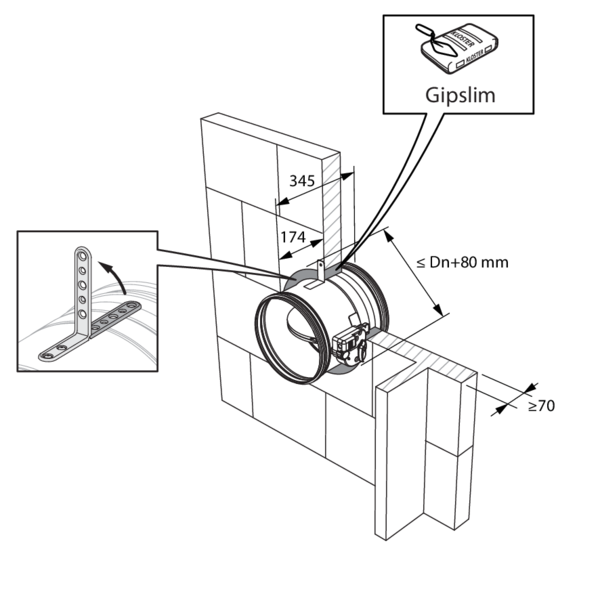

Montering i gipsblock vägg

Produkten testades och godkändes i:

Gipsblock ≥ 70 mm | EI 120 (v_e i o) S - (500 Pa) | Gipslim | Typ av montage: infällt, 0-360°. Minimala avstånd godkänt med axeln till 45°. | Ø 100-315 mm

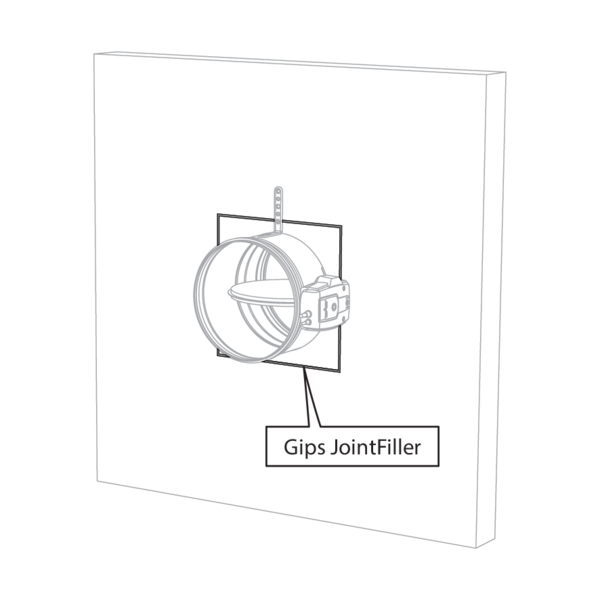

Täta brandspjället med ett gipsbaserat gipslim.

Spjällen kan installeras med ett minsta avstånd från en angränsande vägg eller från ett annat spjäll.

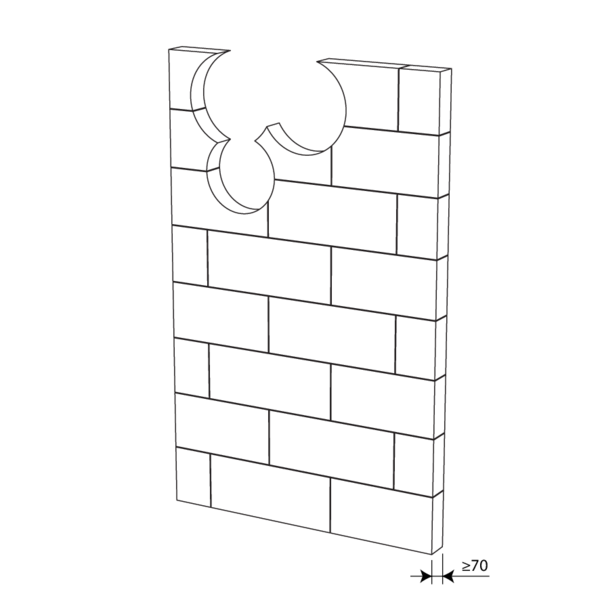

Gör erforderliga öppningar (≤ nominell diameter + 80 mm) i väggen.

Täta resten av öppningen med gipslim över hela väggtjockleken.

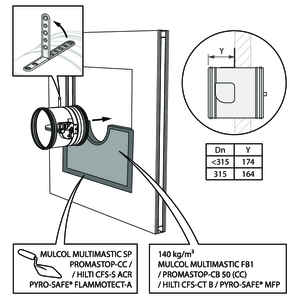

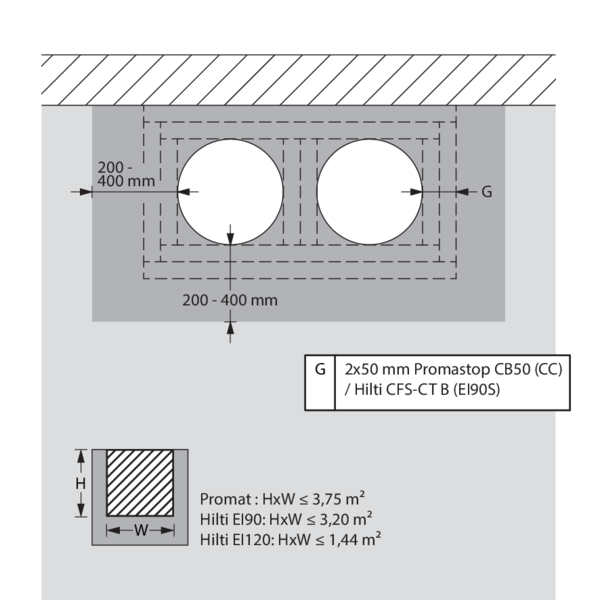

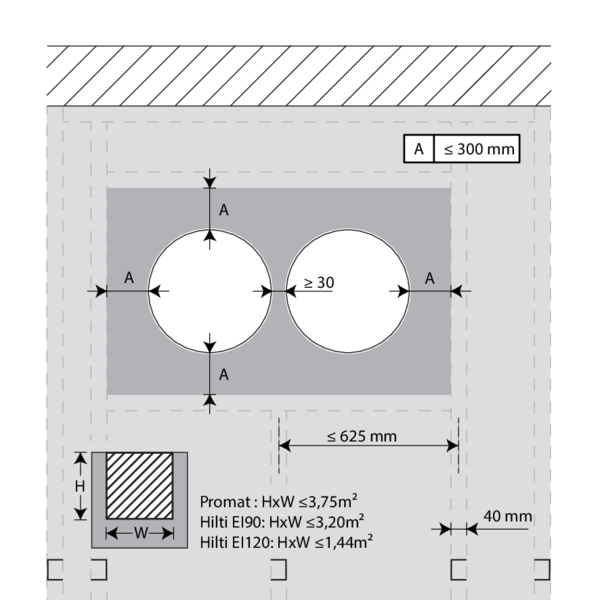

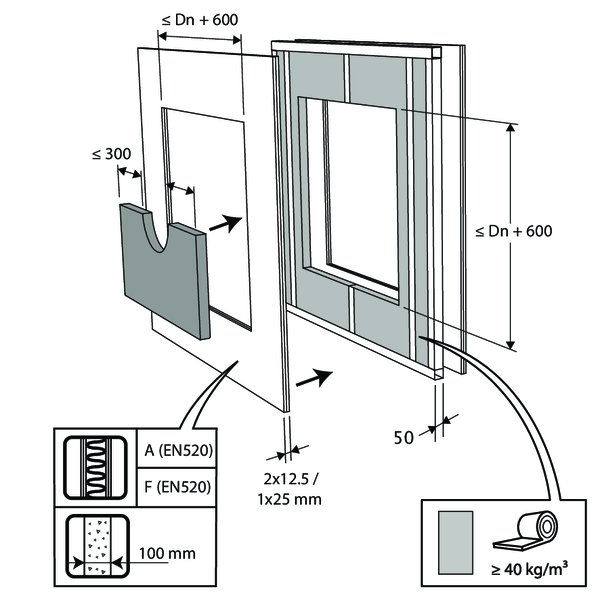

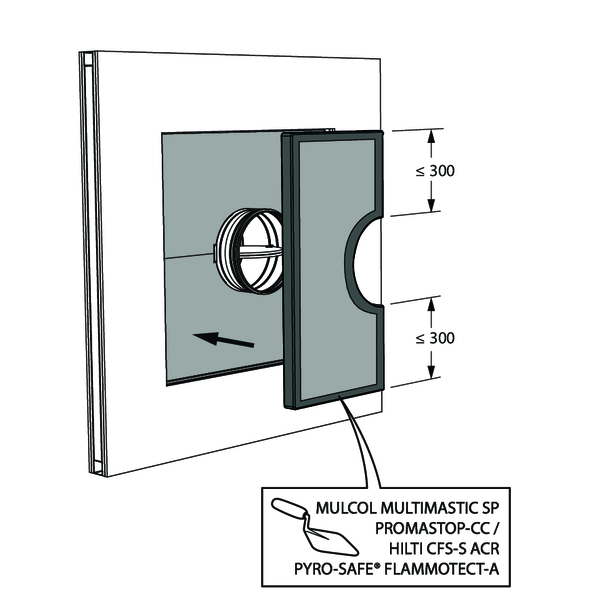

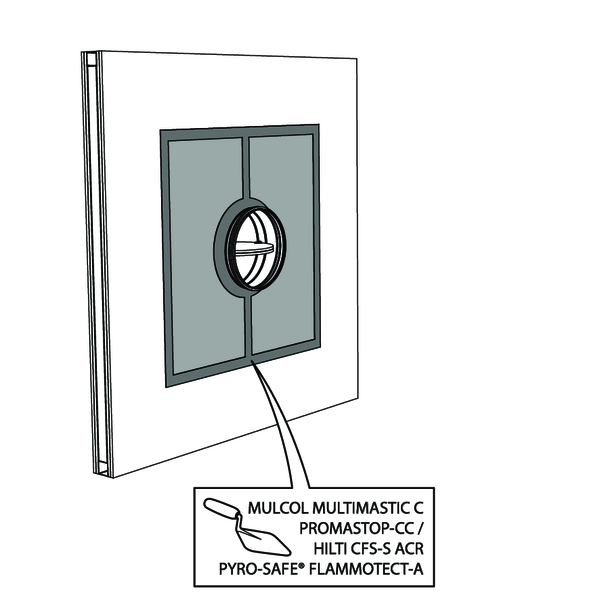

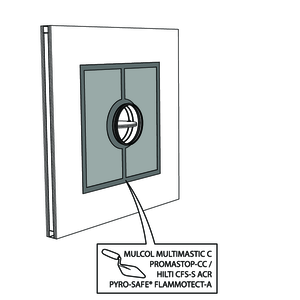

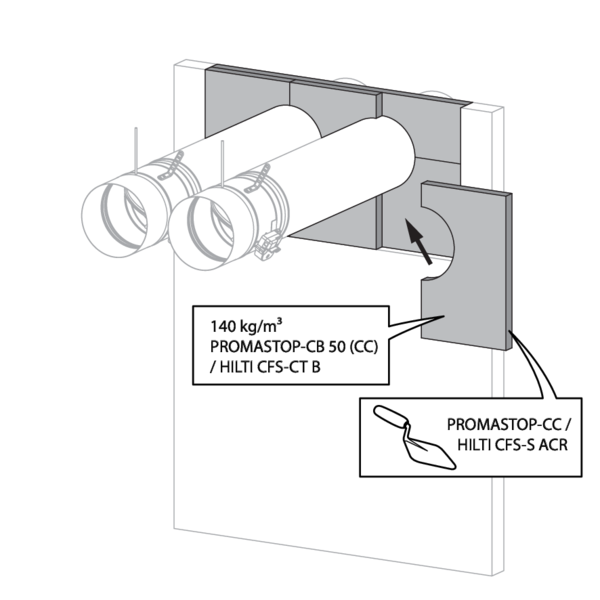

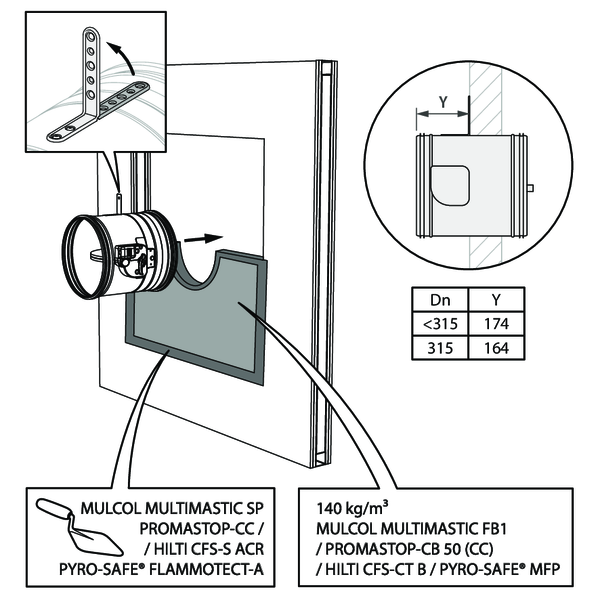

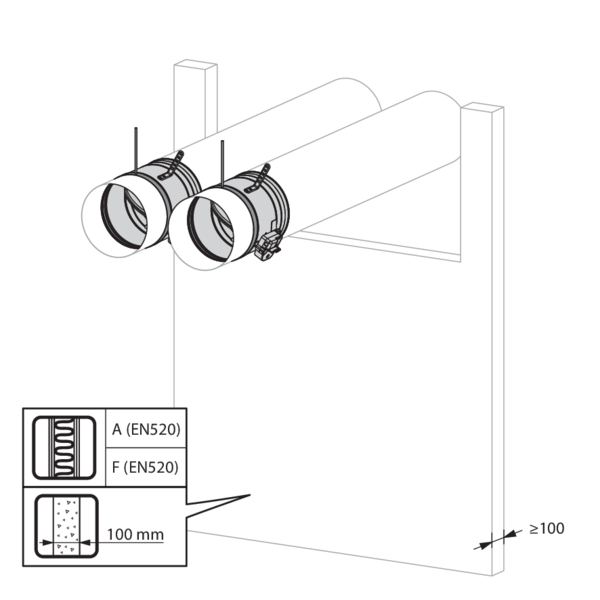

Montering i lättvägg/betongvägg, tätning med stenullsskivor med beläggning.

Produkten testades och godkändes i:

Lättbetong ≥ 100 mm | EI 120 (v_e i o) S - (300 Pa) | Stenull + beläggning ≥ 140 kg/m³ + höljesbeläggning | Typ av montage: infällt, 0-360°. Minimala avstånd godkänt med axeln till 45°. | Ø 100-315 mm
Lättbetong ≥ 100 mm | EI 90 (v_e i o) S - (300 Pa) | Stenull + beläggning ≥ 140 kg/m³ | Typ av montage: infällt, 0-360°. Minimala avstånd godkänt med axeln till 45°. | Ø 100-315 mm
Stålreglar med gipsskiva typ A (EN 520) ≥ 100 mm | EI 60 (v_e i o) S - (300 Pa) | Stenull + beläggning ≥ 140 kg/m³ | Typ av montage: infällt, 0-360°. Minimala avstånd godkänt med axeln till 45°. | Ø 100-315 mm
Stålreglar med gipsskiva typ F (EN520) ≥ 100 mm | EI 120 (v_e i o) S - (300 Pa) | Stenull + beläggning ≥ 140 kg/m³ + höljesbeläggning | Typ av montage: infällt, 0-360°. Minimala avstånd godkänt med axeln till 45°. | Ø 100-315 mm
Stålreglar med gipsskiva typ F (EN520) ≥ 100 mm | EI 90 (v_e i o) S - (300 Pa) | Stenull + beläggning ≥ 140 kg/m³ | Typ av montage: infällt, 0-360°. Minimala avstånd godkänt med axeln till 45°. | Ø 100-315 mm
Lättbetong ≥ 100 mm | EI 60 (v_e i o) S - (300 Pa) | Stenull Mulcol Multimastic FB1 + beläggning | Typ av montage: infällt, 0-360°. Minimala avstånd godkänt med axeln till 45°. | Ø 100-315 mm
Stålreglar med gipsskiva typ F (EN520) ≥ 100 mm | EI 60 (v_e i o) S - (300 Pa) | Stenull Mulcol Multimastic FB1 + beläggning | Typ av montage: infällt, 0-360°. Minimala avstånd godkänt med axeln till 45°. | Ø 100-315 mm

För flexibla väggar ska det finnas horisontella och vertikala reglar runt öppningen. Undantag: För brandmotstånd EI60S/EI90S och vid tätning med Promastop- eller Hilti-skivor är det inte nödvändigt ur brandskyddssynpunkt att tillhandahålla reglar runt öpnningen.

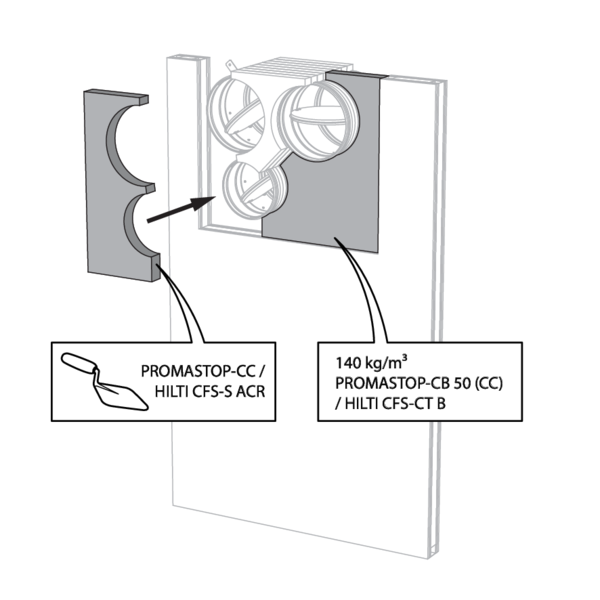

Öppningen är tätad med två 50 mm stenullsplattor med brandbeständig beläggning på ena sidan (typ PROMASTOP-CB 50 / PROMASTOP-CB/CC 50 / HILTI CFS-CT B / Mulcol Multimastic FB1 / PYRO-SAFE® FLAMMOTECT-A).

Skarvarna på dessa två lager måste läggas förskjutna och alla skarvar och kanter ska ha beläggning (typ PROMASTOP-CC el. HILTI CFS-S-ACR / Mulcol Multimastic SP / PYRO-SAFE® FLAMMOTECT-A).

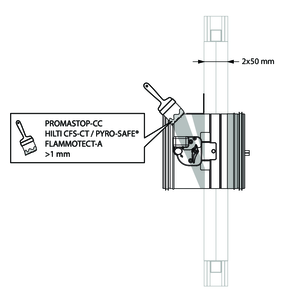

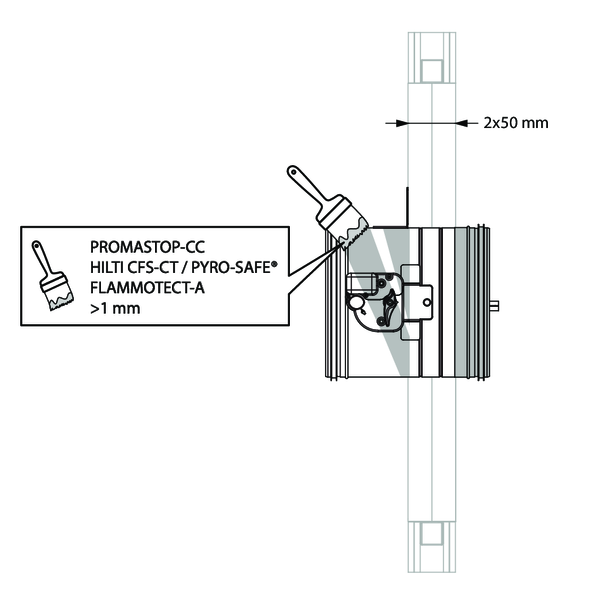

För EI 120 S, brand/brandgasspjällets hölje täcks med ett lager (> 1 mm) beläggning (t.ex. PROMASTOP-CC / HILTI CFS-CT / PYRO-SAFE® FLAMMOTECT-A).

Spjället behöver inte vara centrerat i öppningen (maxmått brand/brandgasspjäll + 600 mm). Det maximala avståndet mellan spjället och kanten på öppningen är 400 mm.

Spjällen installeras med ett minsta avstånd (≥ 30 mm) från en angränsande vägg eller från ett annat spjäll.

Montera horisontella och vertikala reglar runt öppningen.
Vid installation av ett enda brandspjäll på ett minsta avstånd från golvet är det inte nödvändigt ur brandteknisk synvinkel att tillhandahålla reglar runt öpnningen vid önskat brandmotstånd EI60S/EI90S.
Montera spjällen i öppningarna.

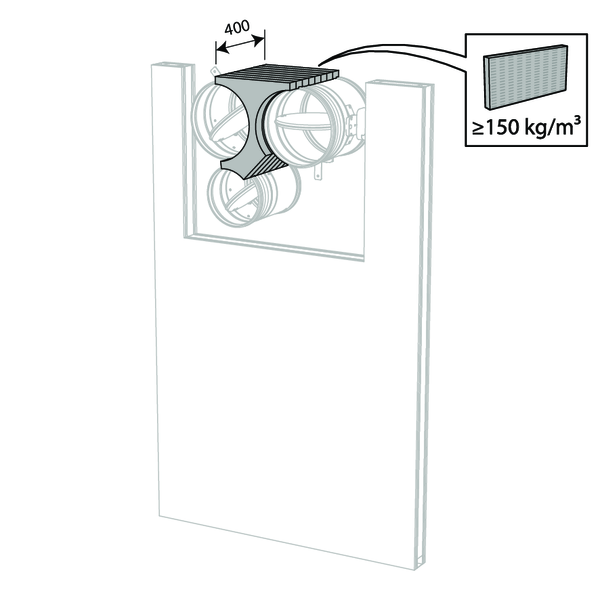

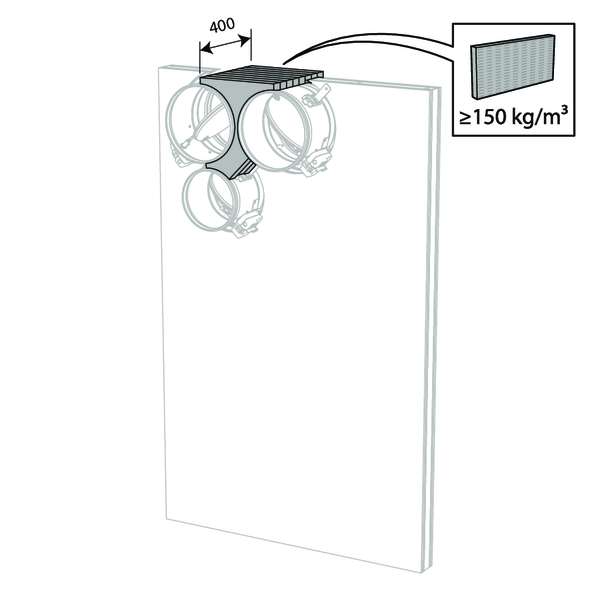

Placera täckskivor av stenull (150 kg/m³) till ett djup av 400 mm (150 mm på mekanismens sida av väggen).
Ytan på den här tätningen placeras mellan spjällens centrum.
Om endast (ett eller) två brand/brandgasspjäll monteras med ett minsta avstånd ifrån varandra men på normalt avstånd (75 mm) från vägg eller golv/tak behövs inte isoleringen 150 kg/m³ och efterlagas då endast enligt klassificering.

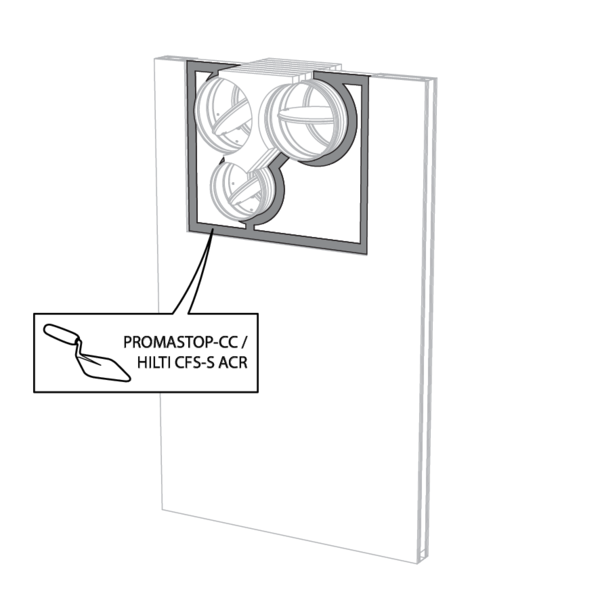

Täta resten av öppningen med två lager mineralullsskivor med beläggning, tjocklek på 50 mm (se ovan).

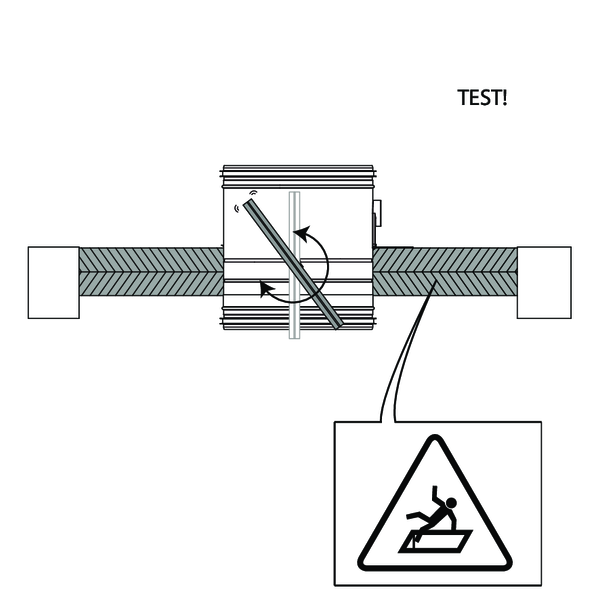

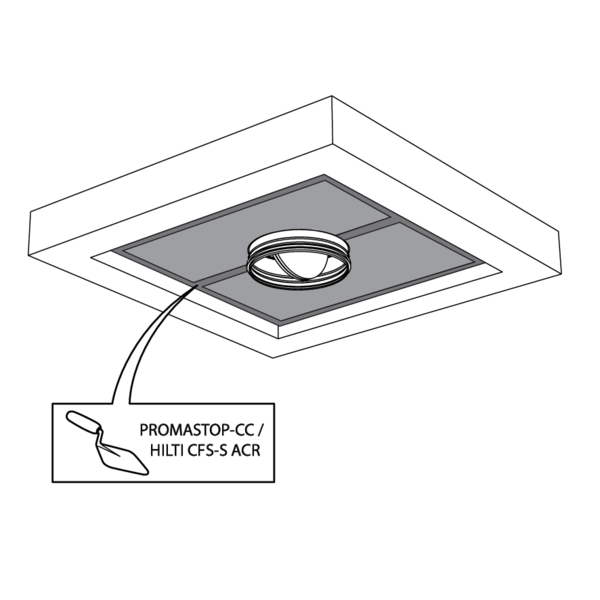

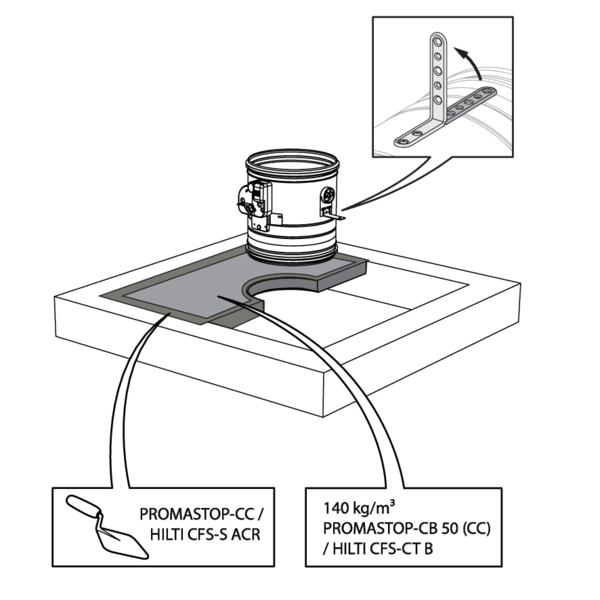

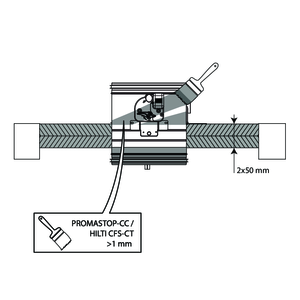

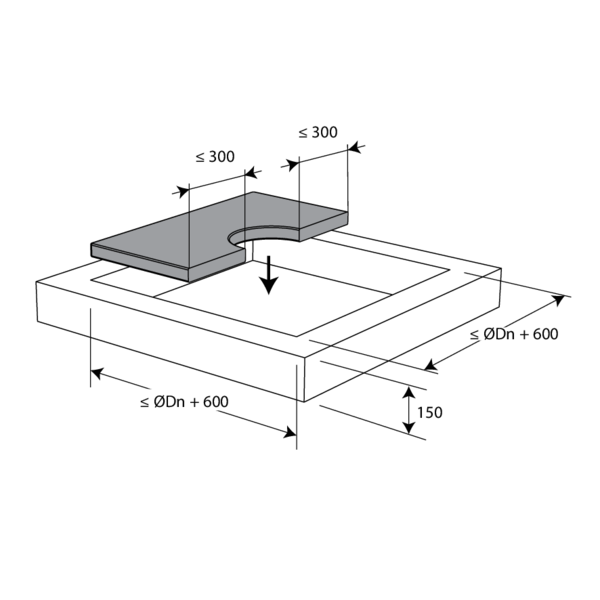

Montering i betonggolv, tätning med stenullsskivor med beläggning

Produkten testades och godkändes i:

Lättbetong ≥ 150 mm | EI 120 (h_o i o) S - (300 Pa) | Stenull + beläggning ≥ 140 kg/m³ + höljesbeläggning | Typ av installation: inbyggd, 0-360°. Minimala avstånd godkänt. | Ø 100-315 mm
Lättbetong ≥ 150 mm | EI 90 (h_o i o) S - (300 Pa) | Stenull + beläggning ≥ 140 kg/m³ | Typ av installation: inbyggd, 0-360°. Minimala avstånd godkänt. | Ø 100-315 mm

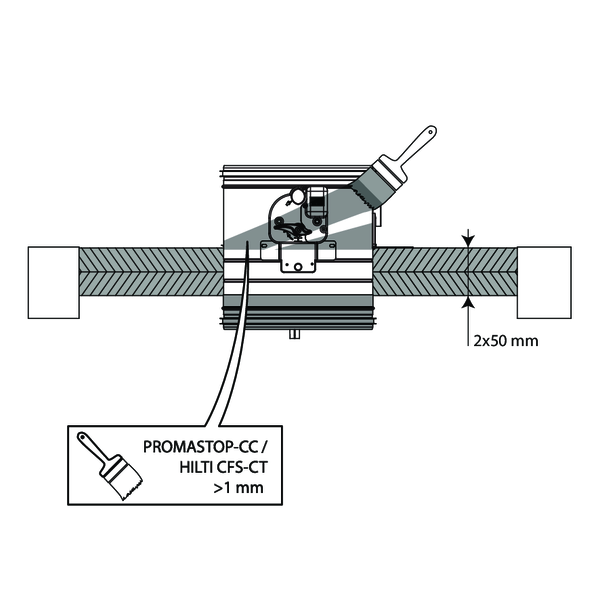

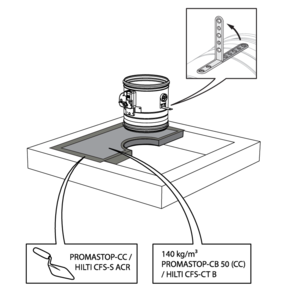

Öppningen är tätad med två 50 mm stenullsplattor med brandbeständig beläggning på ena sidan (typ PROMASTOP-CB 50 / PROMASTOP-CB/CC 50 / HILTI CFS-CT B).

Skarvarna på dessa två lager måste läggas förskjutna och alla skarvar och kanter ska ha beläggning (typ PROMASTOP-CC el. HILTI CFS-S-ACR).

För EI 120 S, brand/brandgasspjällets hölje täcks med ett lager (> 1 mm) beläggning (t.ex. PROMASTOP-CC / HILTI CFS-CT).

Spjället behöver inte vara centrerat i öppningen (maxmått brand/brandgasspjäll + 600 mm). Det maximala avståndet mellan spjället och kanten på öppningen är 400 mm.

Spjällen installeras med ett minsta avstånd (≥ 30 mm) från en angränsande vägg eller från ett annat spjäll.

Det finns mer information i ”Montering i gips eller betongvägg, tätning med belagda stenullsskivor”.

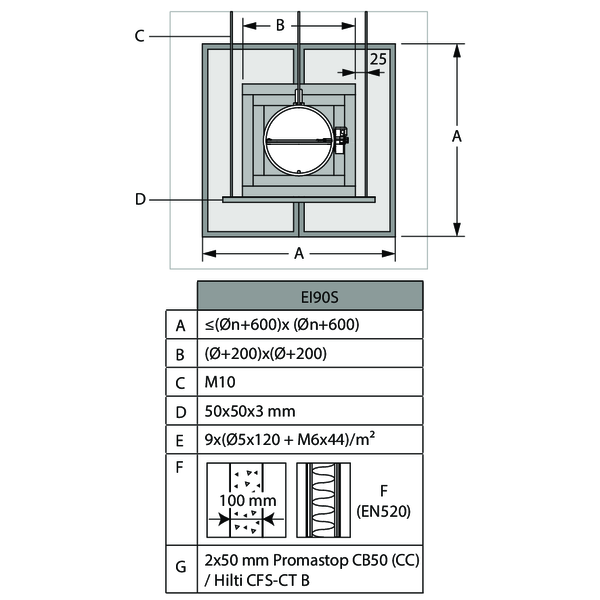

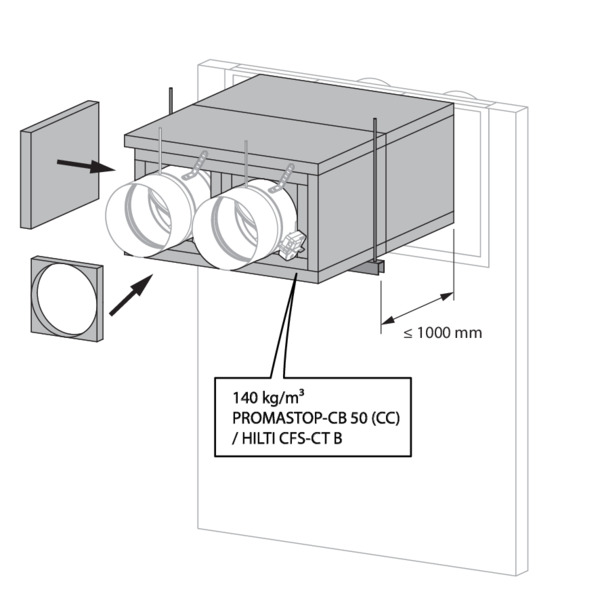

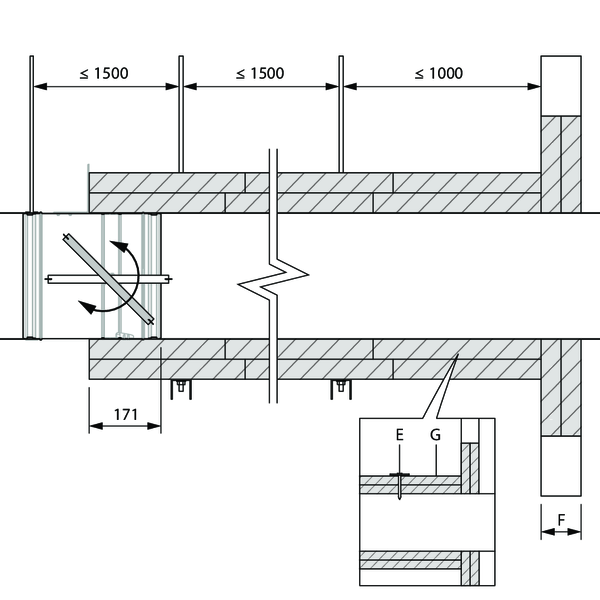

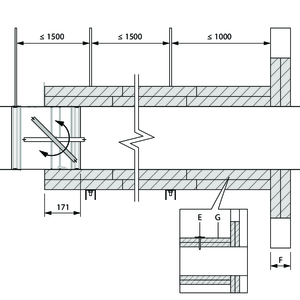

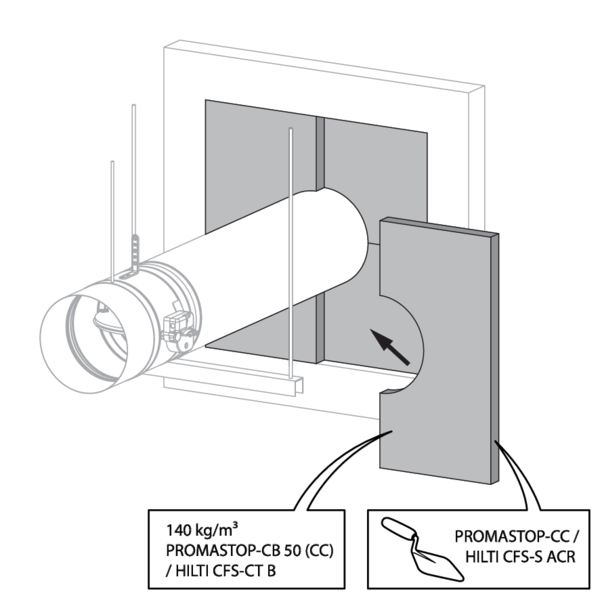

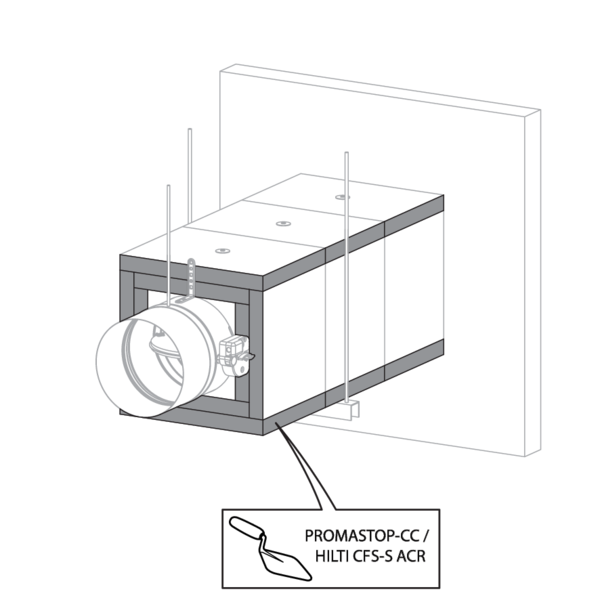

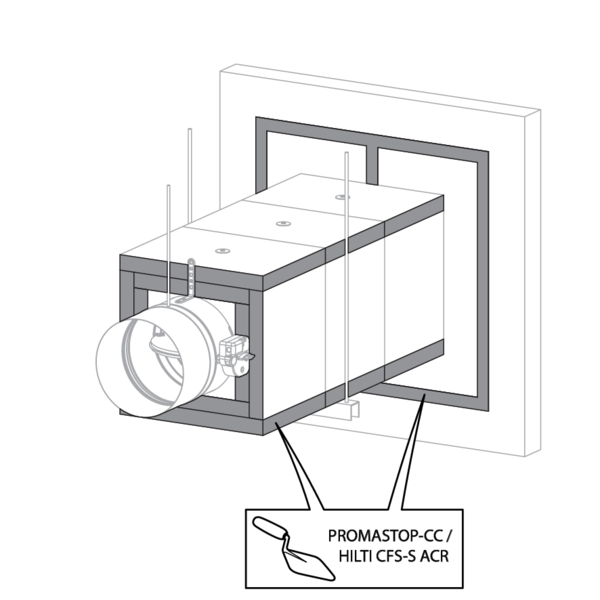

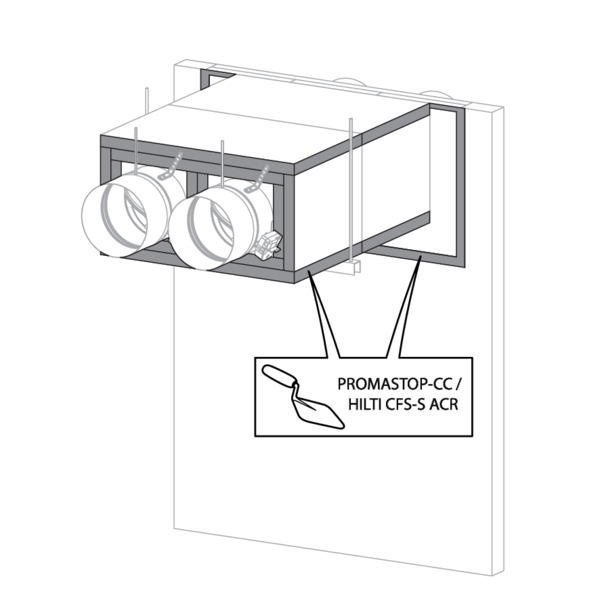

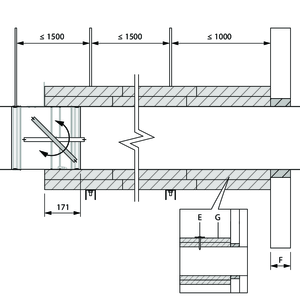

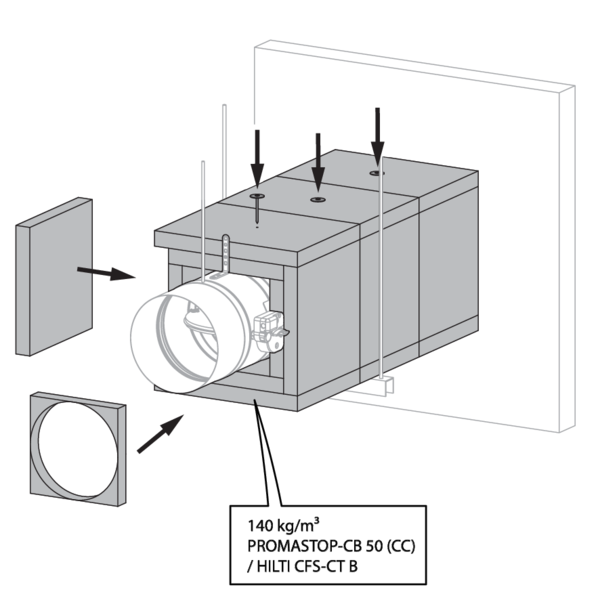

Montering utanför vägg, tätning och isolering med stenullskivor med beläggning

Produkten testades och godkändes i:

Lättbetong ≥ 100 mm | EI 90 (v_e i o) S - (300 Pa) | Galvaniserad kanal + stenull + beläggning ≥ 140 kg/m³ 2x50 mm | Typ av montering: kanalmontering, 0/180°. Minimalt avstånd godkänt. | Ø 100-315 mm
Stålreglar med gipsskiva typ F (EN520) ≥ 100 mm | EI 90 (v_e i o) S - (300 Pa) | Galvaniserad kanal + stenull + beläggning ≥ 140 kg/m³ 2x50 mm | Typ av montering: kanalmontering, 0/180°. Minimalt avstånd godkänt. | Ø 100-315 mm

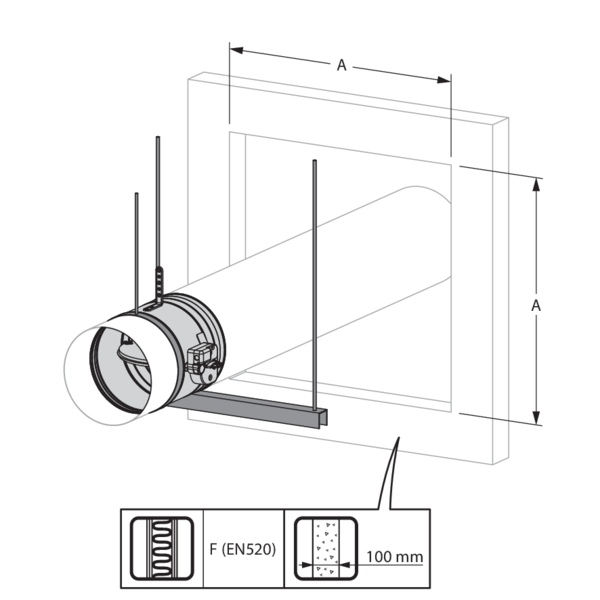

Gör en öppning med maximal dimension "A" i väggen.
För en lätt skiljevägg, följ väggmonteringen under "Montering i lättvägg eller betongvägg - Tätning med brandbeständiga mineralullsskivor".

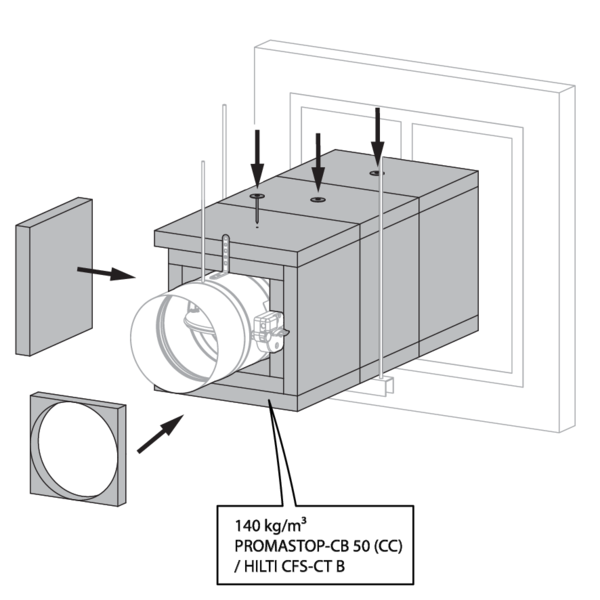

Brand/brandgasspjället monteras i ventilationskanal utanför väggen. Brand/brandgasspjället stöds av en fästring med samma diameter som spjället och hålls på plats med gängstänger "C". Kanalen stöds varje 1500 mm. Upphängningen består av gängstänger "C" och U-formade stålprofiler "D". Det måste finnas ett fritt utrymme på högst 25 mm mellan gängstängerna och isolerskivorna runt spjället "B".

Öppningen runt kanalen tätas med stenullsskivor t.ex. Promastop CB(/CC) / Hilti CFS-CT B ("G"). Kanterna förseglas och tätas med brandavskiljande material t.ex. PROMASTOP-CC / HILTI CFS-S ACR.

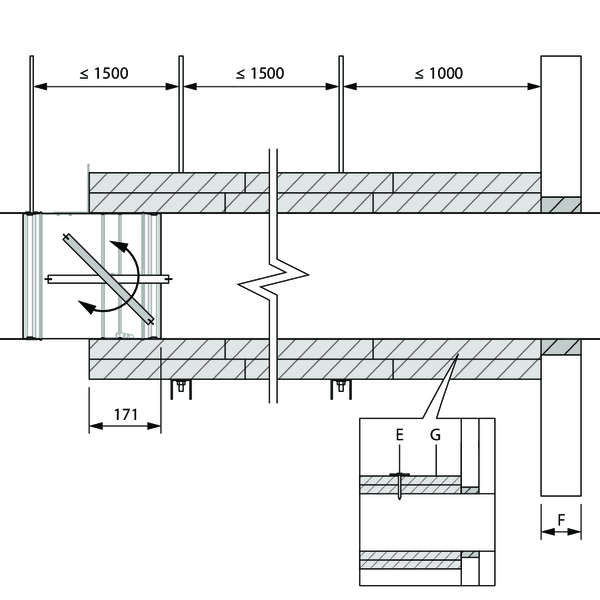

Täck kanalens hela längd med stenullsskivor "G". För vidhäftning mot kanalen ska skivorna täckas på ena sidan med brandbeständig beläggning och fästas i kanalen med stålskruvar och brickor "E".
171 mm av spjällhöljet ska täckas med mineralullsskivor “G”. Ett fritt utrymme bör lämnas runt mekanismen för att garantera tillgängligheten.
En extra stenullsskiva typ "G", belagd med PROMASTOP-CC / HILTI CFS-S ACR, placeras i öppningen mellan spjällbladets hölje och stenullsskivorna.

Fyll alla skarvar, skruvar, och brickor med beläggning PROMASTOP-CC / HILTI CFS-S ACR.

Spjällen kan installeras med ett minsta avstånd från en angränsande vägg/golv eller från ett annat spjäll.

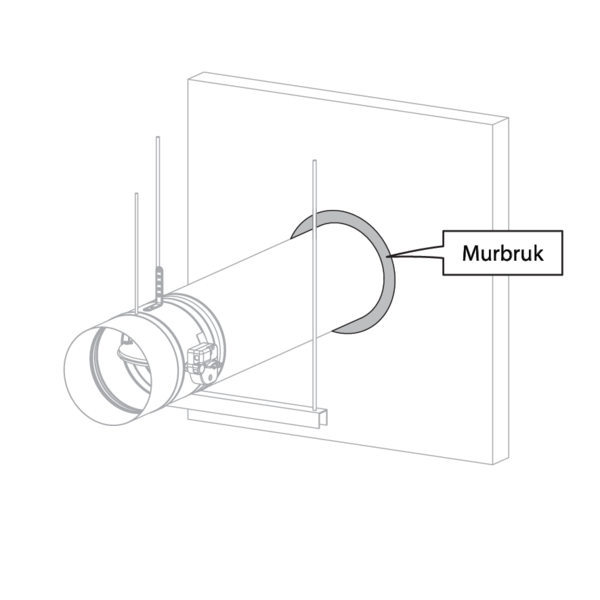

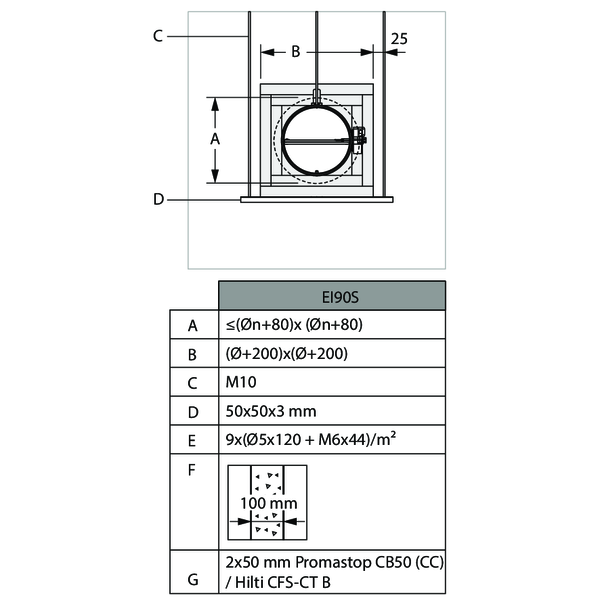

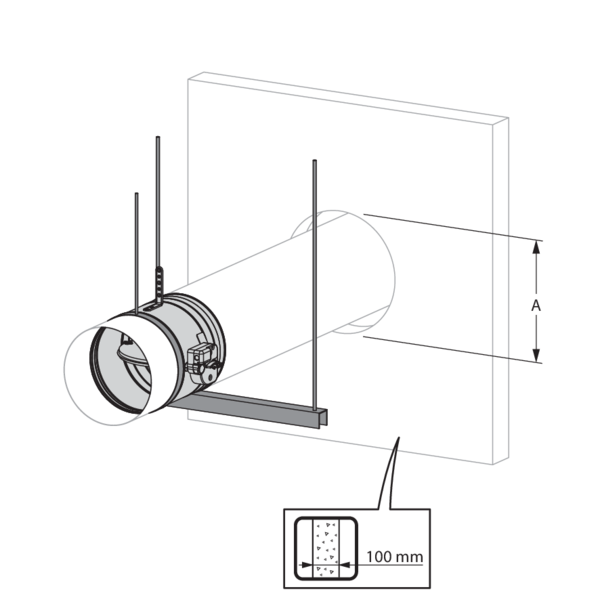

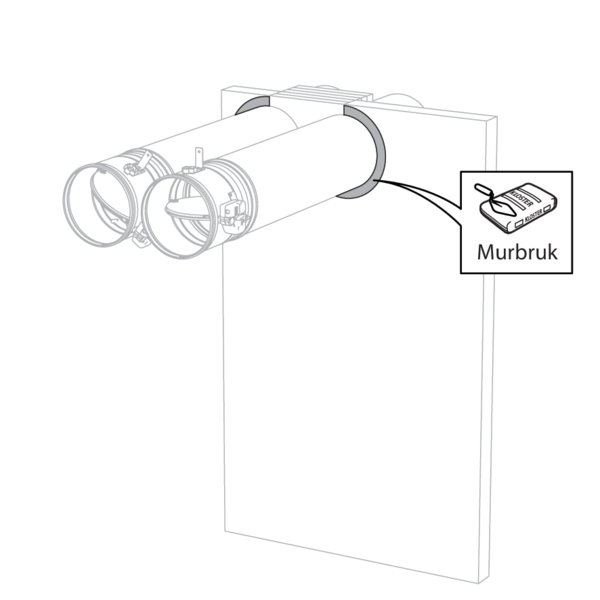

Montering utanför vägg, tätning med murbruk och isolering med stenullskivor med beläggning

Produkten testades och godkändes i:

Lättbetong ≥ 100 mm | EI 90 (v_e i o) S - (300 Pa) | Galvaniserad kanal + stenull + beläggning ≥ 140 kg/m³ 2x50 mm + murbruk | Typ av montering: kanalmontering, 0/180°. Minimalt avstånd godkänt. | Ø 100-315 mm

Gör en öppning med maximal dimension "A" i väggen.

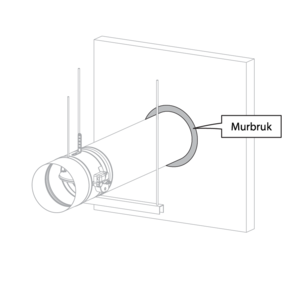

Brand/brandgasspjället monteras i ventilationskanal utanför väggen. Brand/brandgasspjället stöds av en fästring med samma diameter som spjället och hålls på plats med gängstänger "C". Kanalen stöds varje 1500 mm. Upphängningen består av gängstänger "C" och U-formade stålprofiler "D". Det måste finnas ett fritt utrymme på högst 25 mm mellan gängstängerna och isolerskivorna runt spjället "B".

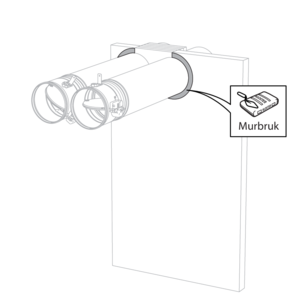

Öppningen runt kanalen tätas med standardmurbruk.

Fyll alla skarvar, skruvar, och brickor med beläggning PROMASTOP-CC / HILTI CFS-S ACR.

Spjällen kan installeras med ett minsta avstånd från en angränsande vägg/golv eller från ett annat spjäll.
Följ texten under "Montering utanför vagg, tätning och isolering med stenullsskivor med beläggning".
Öppningen runt kanalen tätas med standardmurbruk.

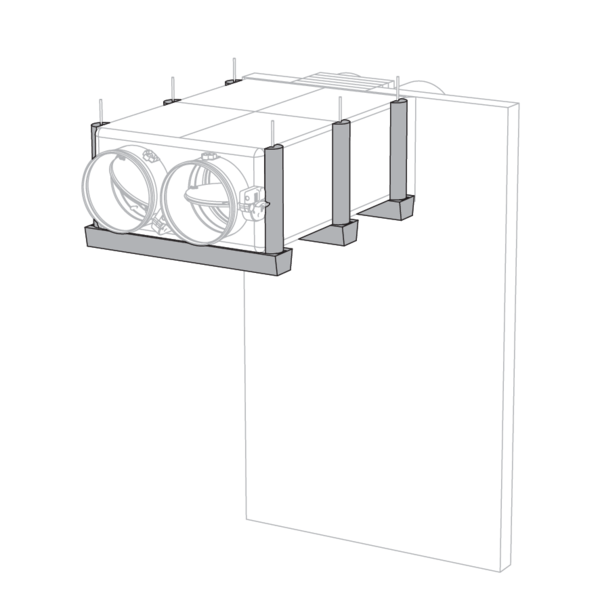

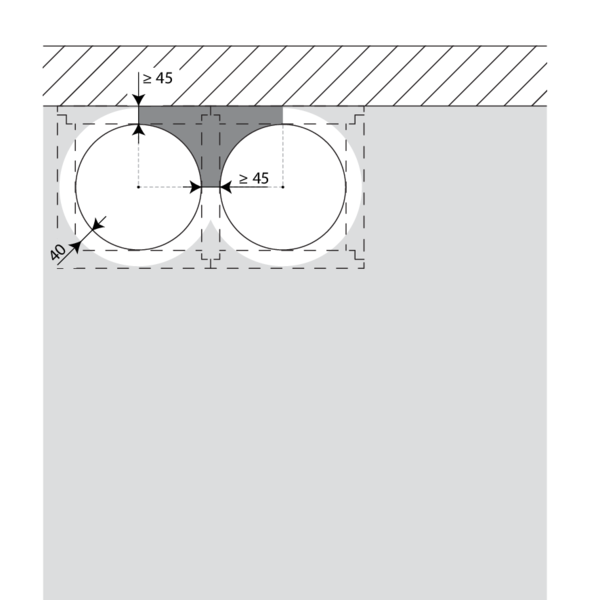

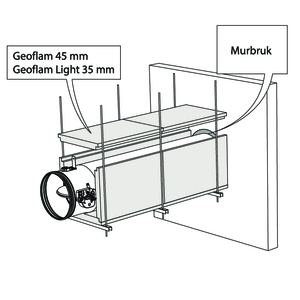

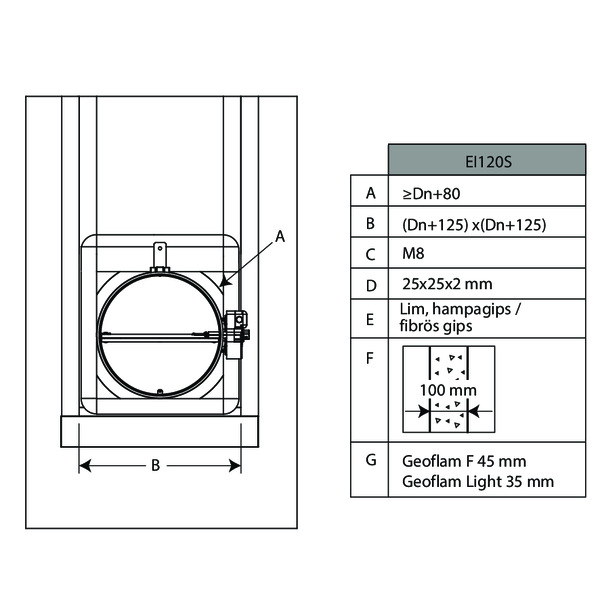

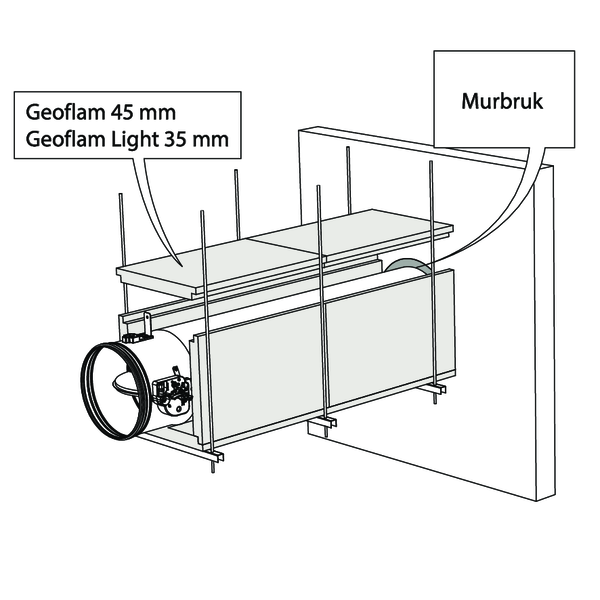

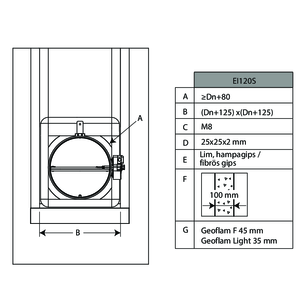

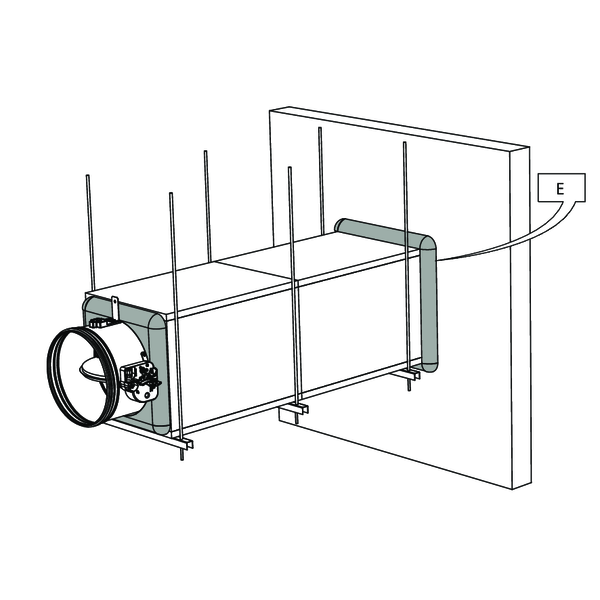

Montering utanför vägg + GEOFLAM

Produkten testades och godkändes i:

Lättbetong ≥ 100 mm | EI 120 (v_e i o) S - (500 Pa) | Galvaniserad kanal + GEOFLAM® F 45 mm + murbruk | Typ av montering: kanalmontering, 0/180°. Minimalt avstånd godkänt. | Ø 100-315 mm
Lättbetong ≥ 100 mm | EI 120 (v_e i o) S - (500 Pa) | Galvaniserad kanal + GEOFLAM® Light 35 mm + murbruk | Typ av montering: kanalmontering, 0/180°. Minimalt avstånd godkänt. | Ø 100-315 mm

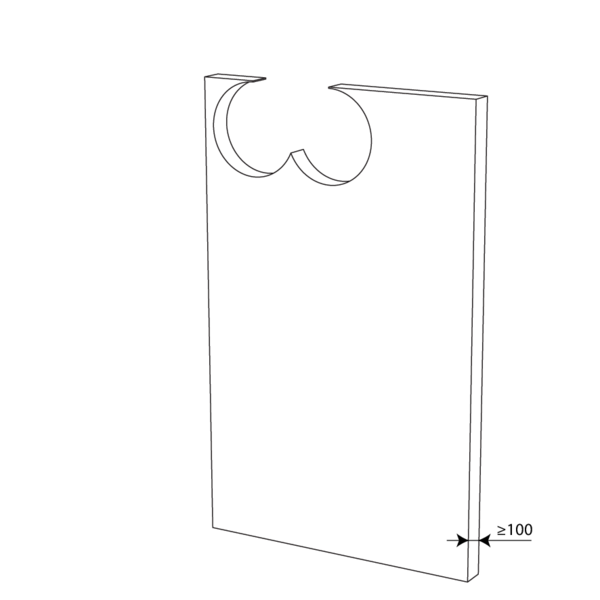

Gör en öppning med maximal dimension "A" i väggen.

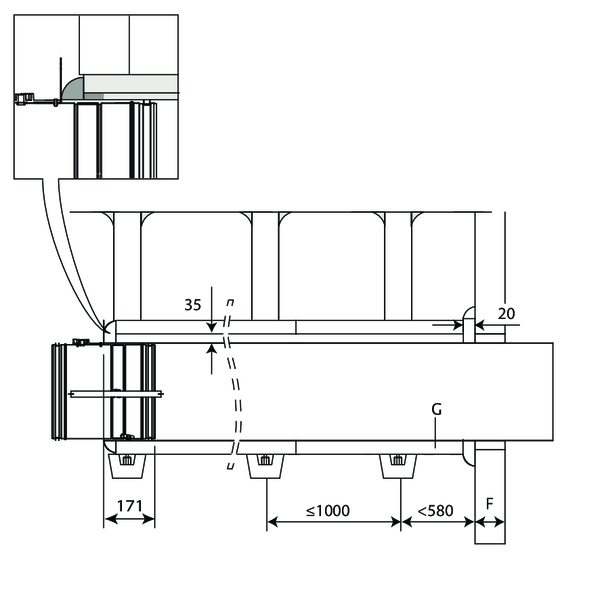

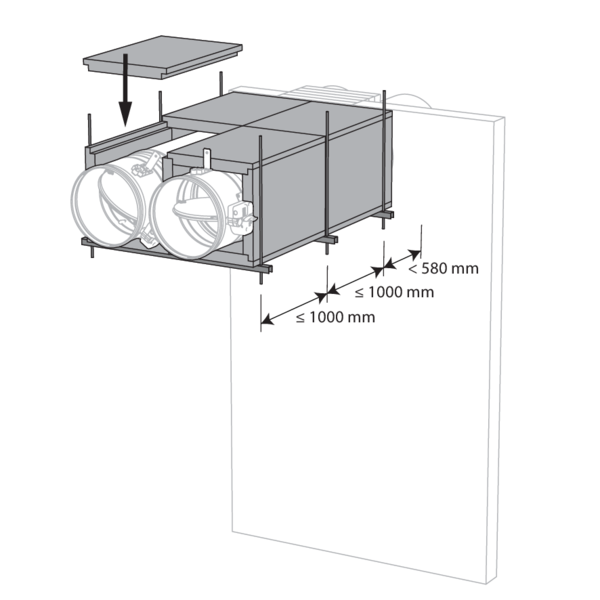

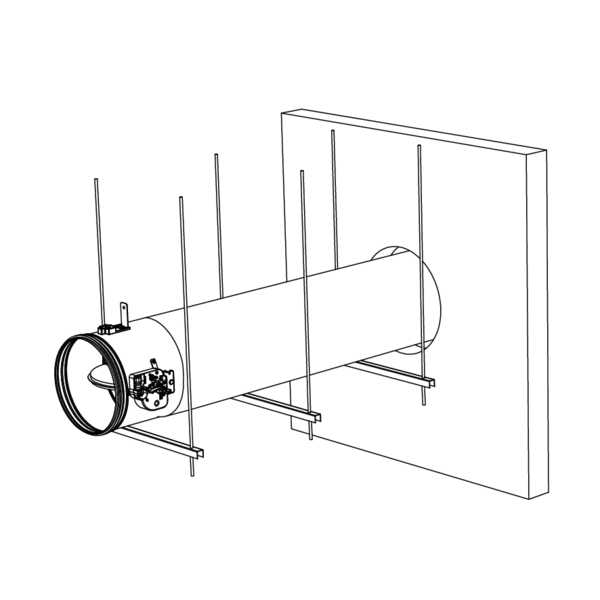

Brand/brandgasspjället monteras i ventilationskanal utanför väggen. Brand/brandgasspjället stöds av kanalupphängning som monteras med 1000 mm mellanrum och under varje spjäll.

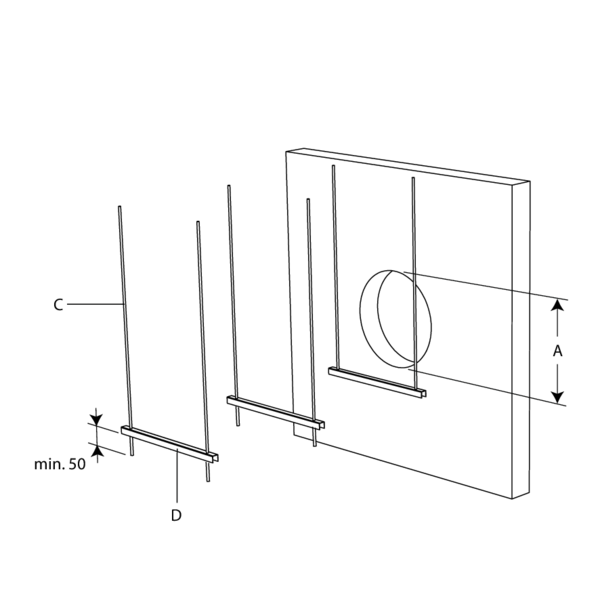

Upphängningen består av gängstänger “C” och U-formade stålprofiler “D”. Ett fritt utrymme på högst 25 mm lämnas mellan gängstängerna och de vertikala väggarna av höljet “B”.

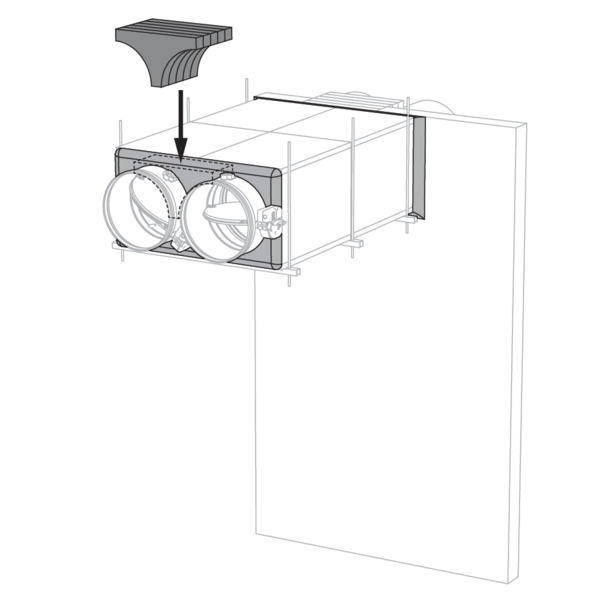

Öppningen runt kanalen tätas med standardmurbruk. Kanalen täcks av 45 mm tjocka GEOFLAM F-skivor "G".
Plattorna fästs med lim och fibergips "E". 171 mm av spjällhöljet ska täckas med plattorna.

Fibergipsskivor typ GEOFLAM F ska placeras med en distans på 20 mm avstånd till väggen. Utrymmet tätas med fibergips.
Fibergips används också för att täta mellan GEOFLAM F-skivorna och spjällhöljet.

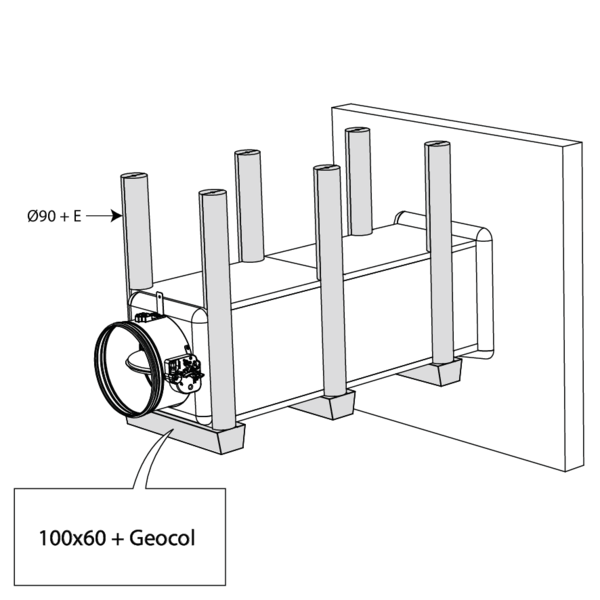

Gängstängerna är täckta med U-formade fibergipsskivor typ GEOFLAM (Ø 90mm) och fästa med lim och fibergips.
Profilerna är täckta med U-formade fibergipsskivor typ GEOFLAM 100 x 60 mm som fästs på undersidan av trumman med cementputs typ GEOCOL (GEOSTAFF).

Spjällen kan installeras med ett minsta avstånd från en angränsande vägg eller från ett annat spjäll.

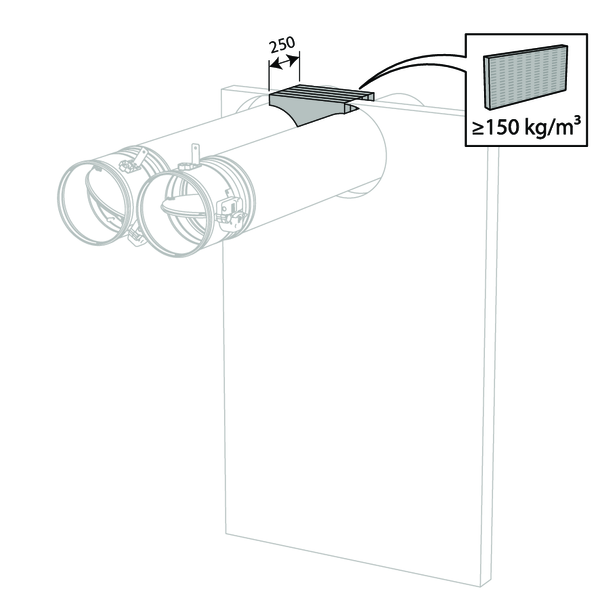

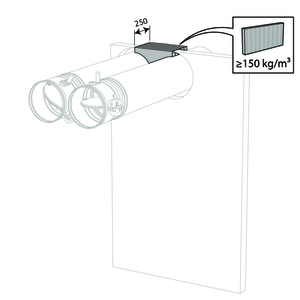

Placera täckskivor av stenull (150 kg/m³) till ett djup av 250 mm (väggtjocklek + ytterligare på baksidan av väggen) för att försegla öppningen på sidan, med minsta möjliga avstånd.

Placera täckskivor av stenull (150 kg/m³) till ett djup av 150 mm för att försegla öppningen på sidan, med minsta möjliga avstånd.

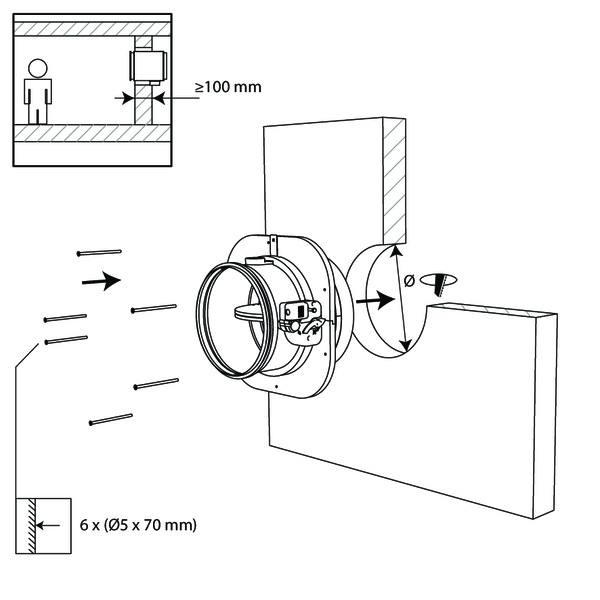

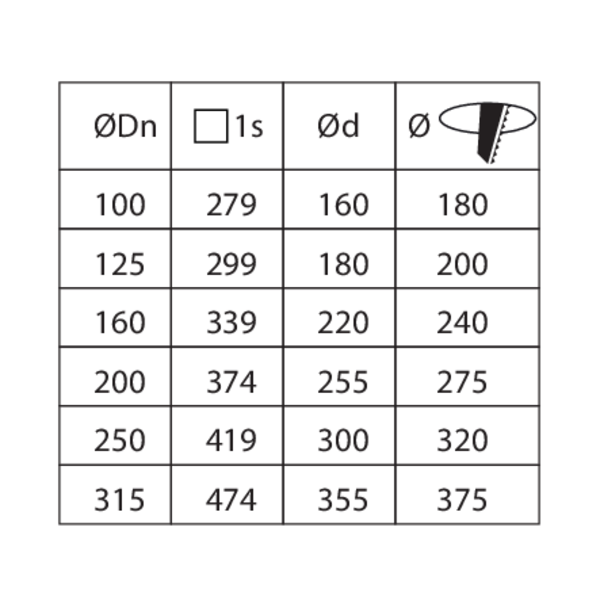

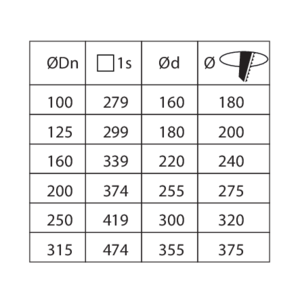

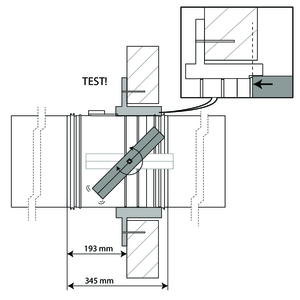

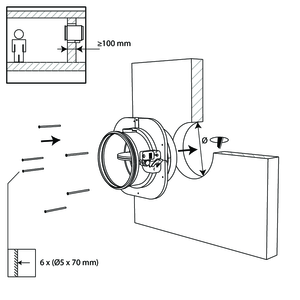

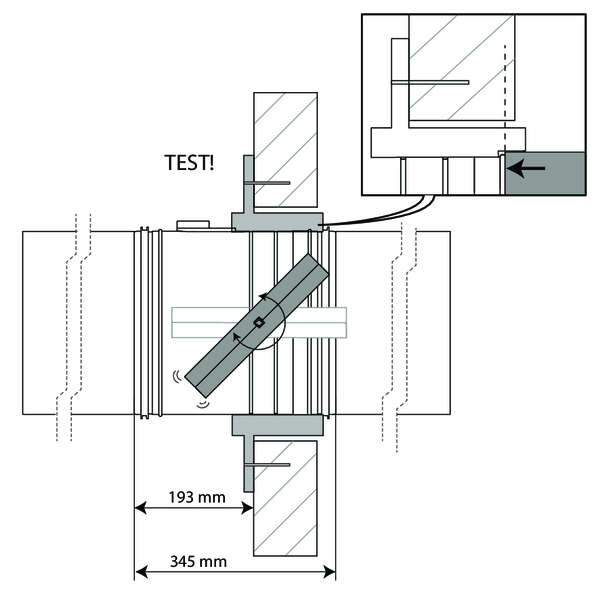

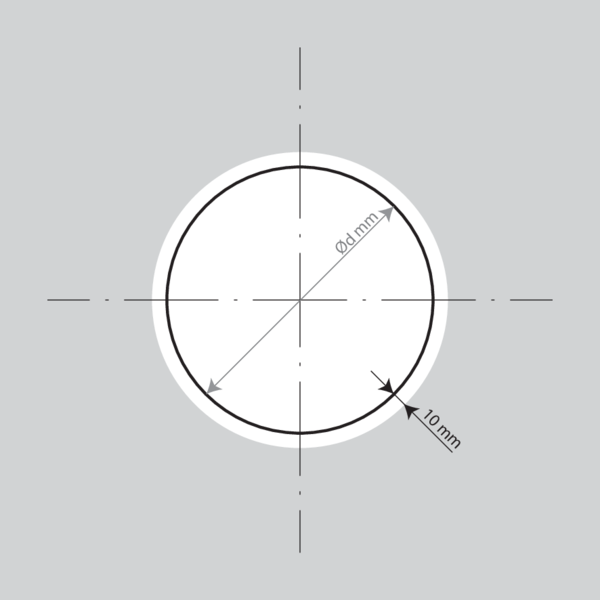

Montering i betongvägg med krage för väggmontering 1S

Produkten testades och godkändes i:

Lättbetong Inte tillämpligt (n.a.) EI 60 (ve i n o) S - (500 Pa) Betongvägg Lättbetong ≥ 100 mm | EI 120 (v_e i o) S - (500 Pa) | Inte tillämpligt (n.a.) | Typ av montage: väggmontage, 0/180°. Minimalt avstånd godkänt. | CR120-1S Ø 100-315 mm

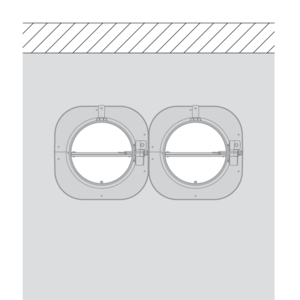

Spjällen kan installeras med ett minsta avstånd från en angränsande vägg eller från ett annat spjäll.

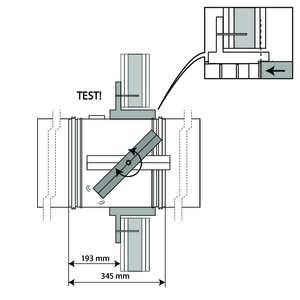

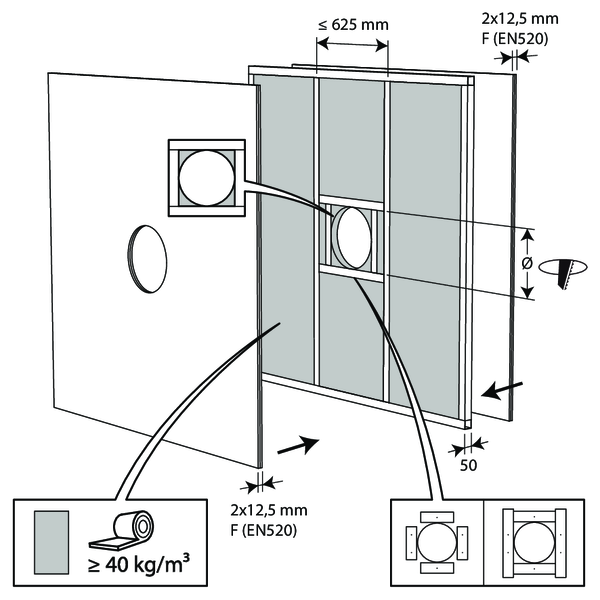

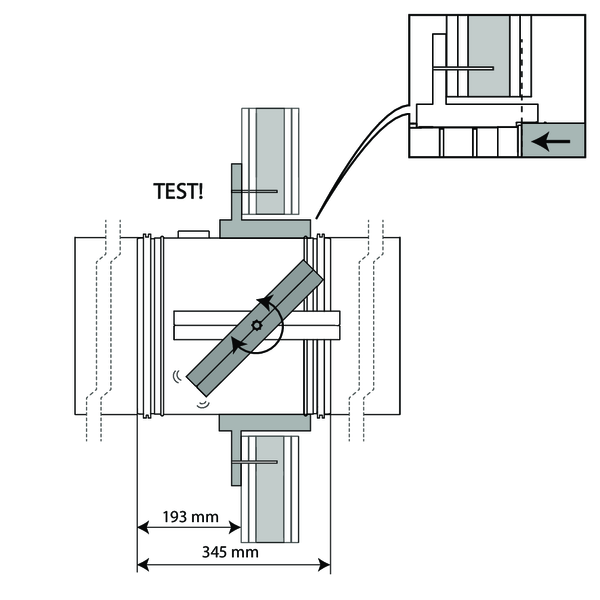

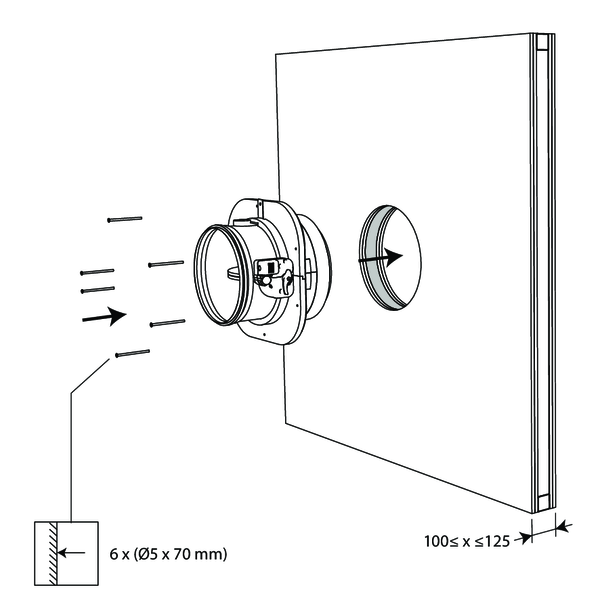

Montering i lättvägg med krage för väggmontering 1S

Produkten testades och godkändes i:

Lättbetong Inte tillämpligt (n.a.) EI 60 (ve i n o) S - (500 Pa) Betongvägg Stålreglar med gipsskiva typ F (EN520) ≥ 100 - ≤ 125 mm | EI 120 (v_e i o) S - (500 Pa) | Inte tillämpligt (n.a.) | Typ av montage: väggmontage, 0/180°. Minimalt avstånd godkänt. | CR120-1S Ø 100-315 mm

Spjällen kan installeras med ett minsta avstånd från en angränsande vägg eller från ett annat spjäll.

Inspektion av brand/brandgasspjäll via UL-alternativ eller via den smältbara länkens öppning av ONE-mekanismen

En inspektionsöppning (endast tillgänglig vid beställning av tillvalet ”UL”) gör det möjligt att visuellt fastställa spjällets position och skick med ett endoskop. För brandspjäll som är utrustade med ONE-mekanismen är det också möjligt att utföra denna kamerainspektion genom smältlänkens öppning.

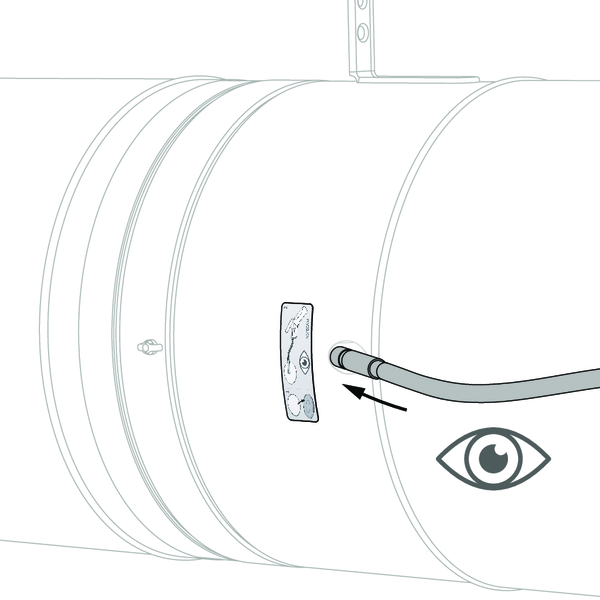

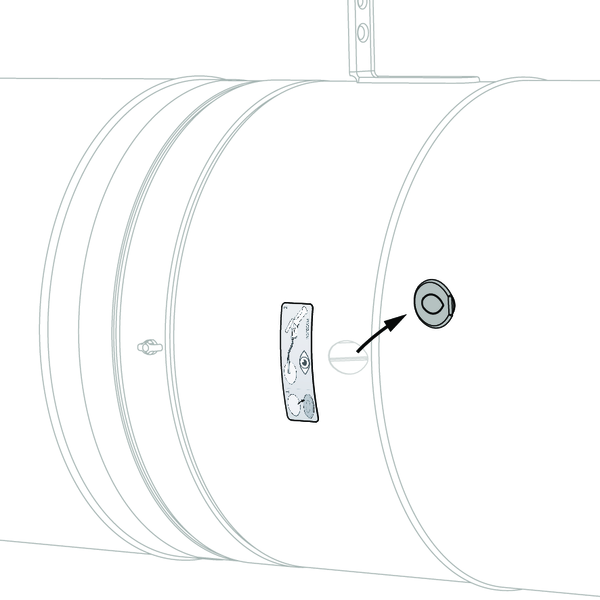

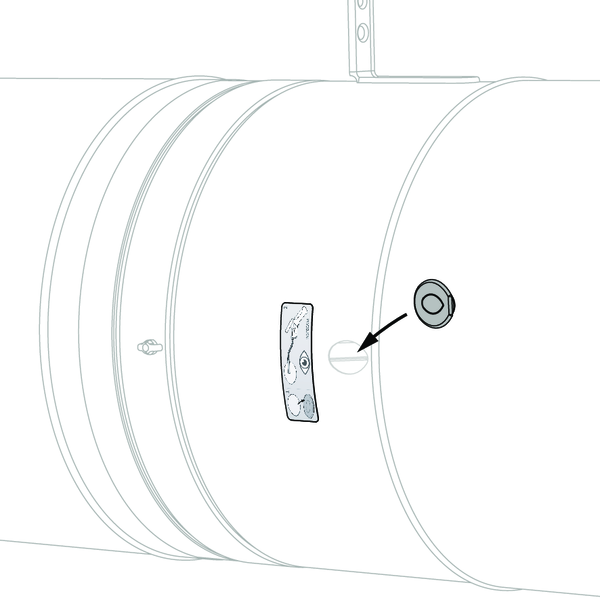

Tillval UL:
Ta bort den lufttäta pluggen från spjället.

Sätt in inspektionskameran (t.ex. Inspecam Rf-t) genom öppningen och inspektera insidan av spjället.

Sätt tillbaka pluggen efter inspektionen. Detta är mycket viktigt för att upprätthålla spjällets lufttäthet.

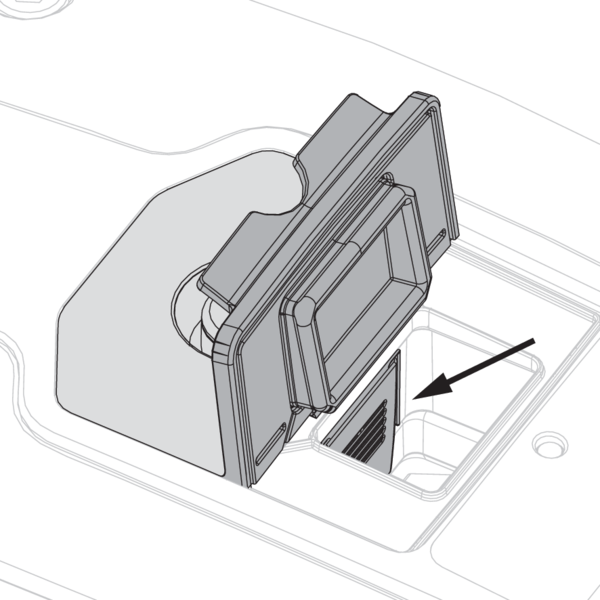

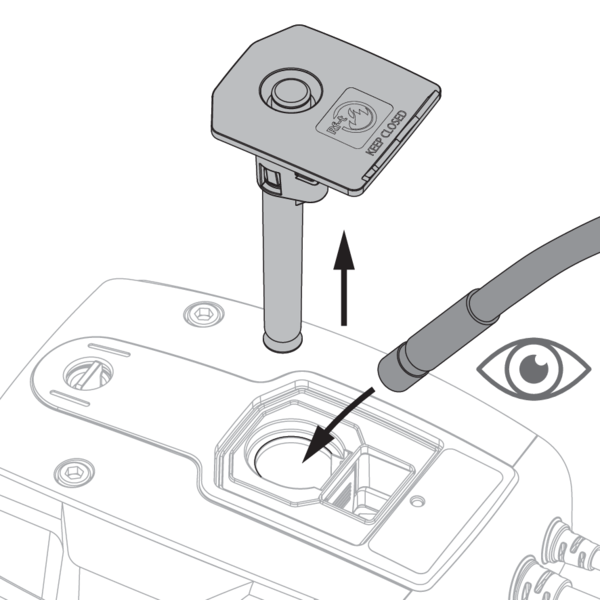

ONE mekanism:

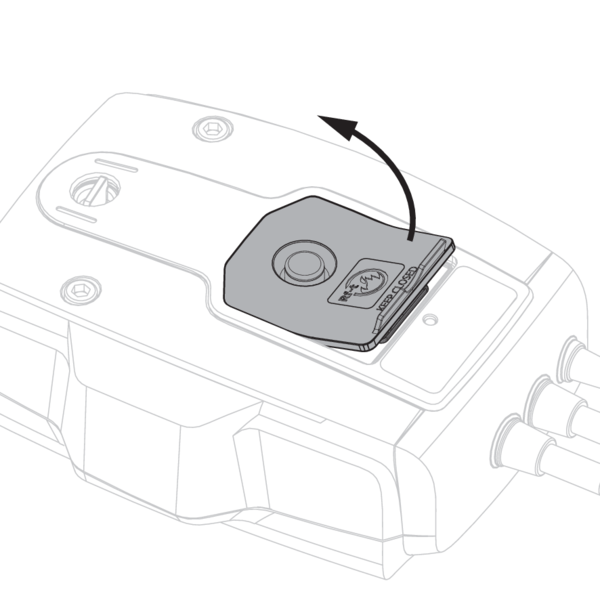

Öppna batterifacket.

Tryck på den knappen inuti batterifacket.

Ta loss smältsäkringen och gummiskyddet samtidigt från mekanismen.
Sätt in inspektionskameran (t.ex. Inspecam Rf-t) genom öppningen och inspektera insidan av spjället.
Klicka fast den smältsäkringen på mekanismen. Stäng batterifacket med gummiskyddet.

Allmänna kommentarer

Spjället ska installeras i enlighet med montageanvisningen och provningsrapporten.
Position spjällaxel: se prestandadeklarationen.
Undvik blockering av angränsande kanaler.
Produkt montage: alltid med stängt spjällblad.

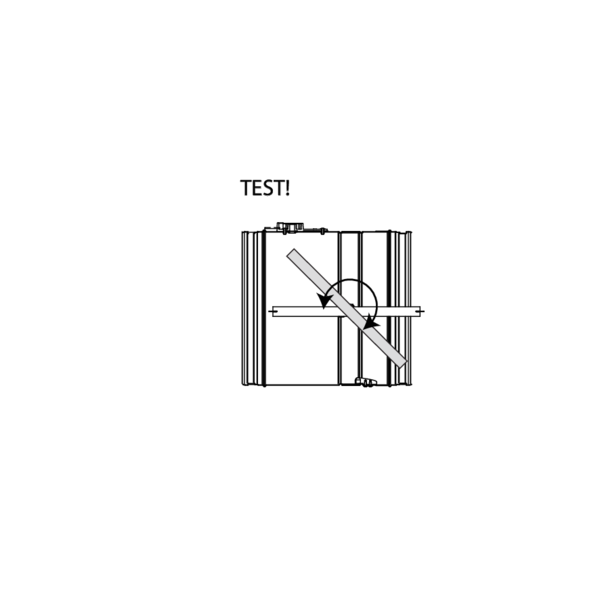

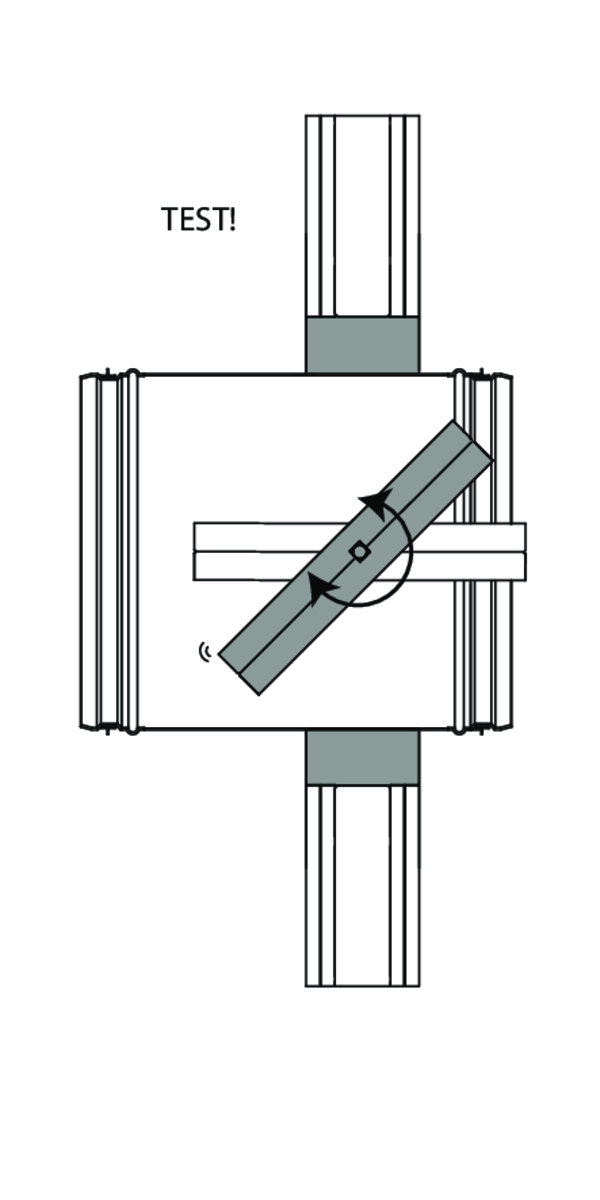

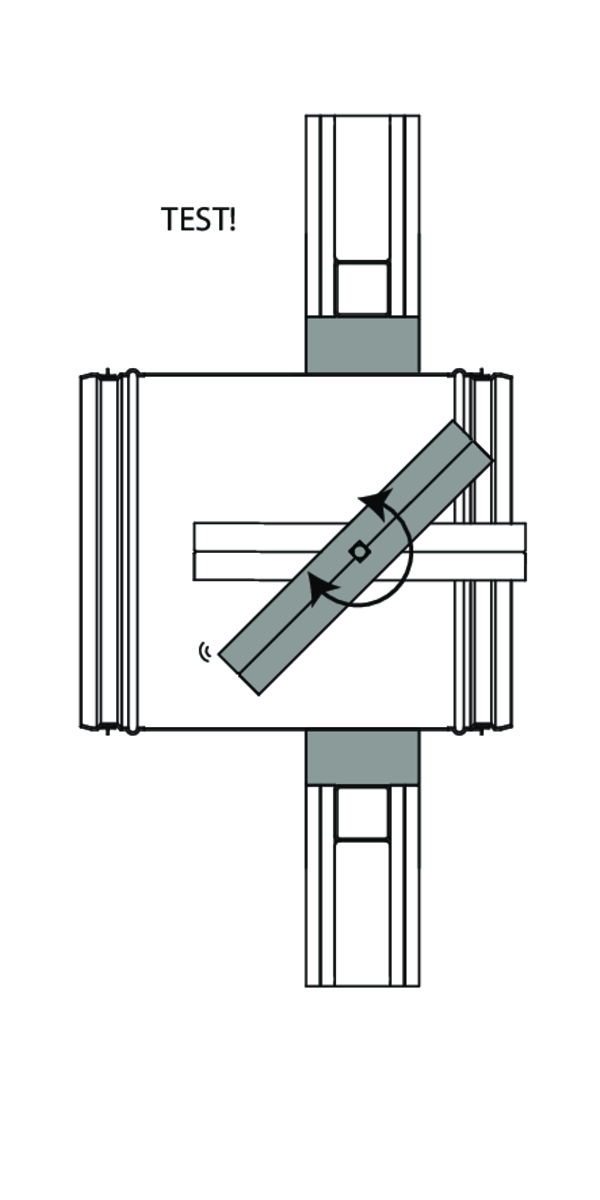

Kontrollera att bladet kan rör sig fritt.
Iaktta säkerhetsavstånd till andra byggnadselement. Driftmekanismen måsta vara tillgänglig: minst 200 mm fritt runt höljet.
Lufttäthetsklassen bibehålls om spjället är monterat enligt monteringsanvisningen.
Rf-t brand/brandgasspjäll provas alltid under standardiserade förhållanden (Betongvägg/bjälklag) enligt EN 1366-2. Det uppnådda resultatet gäller då för liknande byggnadskonstruktioner med en brandklass och/eller tjocklek och/eller densitet som är lika med eller större än den bärande konstruktionen som användes under provet.
Om väggtjockleken överskrider den minsta tjocklek som anges i våra monteringsanvisningar gäller följande villkor för tätningsdjupet: - För flexibla väggar och väggar med sandwichpanelssystem måste tätningen alltid appliceras över hela väggens djup. - Vid massiva väggar, massiva golv och väggar av gipsblock räcker det minsta tätningsdjupet enligt våra monteringsanvisningar (ofta lika med den minsta väggtjockleken). Applicera tätningen i höjd med spjällbladet (från väggens gränsindikation).
Vid installation av ett brandspjäll i en flexibel metallstomme krävs det inte för vissa installationsmetoder förstärkningsprofiler runt väggöppningen ur brandskyddssynpunkt (se nedan). Följ alltid de allmänna anvisningarna från tillverkaren av dessa väggsystem när du bygger denna typ av vägg.
Spjället måste vara tillgängligt för inspektion och underhåll.
Spjället skall anslutas till övervakningssystem för aktivering och funktionstest. Funktionstester skall ske minst var 6:e månad. Bör ske oftare, tex var 48:e timme.
