CRE60 - Mekanismer
ONE - Fjäderåterställt ställdon för fjärrstyrning.
One ställdon används till att styra RF-t brand/brandgasspjäll i alla storlekar, automatiskt eller fjärrstyrt.
ONE finns i sex varianter: 24 eller 230 volt, med FDCU eller FDCB positionsbrytare och som tillval med kontakter (ST).
- Aktiveringsknapp
- Postionsindikator spjällblad
- LED
- Batterifack för att återställa motor
- Kontakt (ST)
Varianter
-
ONE T 24 FDCU L
Ställdon med fjäderretur ONE 24V (med temperatursäkring T) + enpolig start och ändlägesbrytare -
ONE T 24 FDCU ST L
Ställdon med fjäderretur ONE 24V (med temperatursäkring T) + enpolig start och ändlägesbrytare med kontakt (ST) -
ONE T 230 FDCU L
Ställdon med fjäderretur ONE 230V (med temperatursäkring T) + enpolig start och ändlägesbrytare -
ONE T 230 FDCU ST L
Ställdon med fjäderretur ONE 230V (med temperatursäkring T) + enpolig start och ändlägesbrytare med kontakt (ST)
Aktivering
-
manuell aktivering
tryck på aktiveringsknappen (1). -
automatisk aktivering
temperatursäkringen löser ut vid 72° C. -
fjärrstyrd aktivering
genom att bryta strömförsörjningen.
Återställning
-
manuell återställning
Öppna batterifacket (4) och tryck ett 9V batteri mot kontaktfjädrarna. Håll denna position tills lysdioden (3) avger ett kontinuerligt ljus. Kontrollera om indikatorn (2) visar att spjällbladet står i öppen position. Ta bort batteriet och stäng batteriluckan. -
motordriven återställning
Stäng av strömmen i minst 5 sekunder. Strömsätt ställdonet i minst 75 sekunder (Respektera den föreskrivna spänningen och polariteten). Återställningen stannar automatiskt när ändläget nås (spjällbladet öppet).
ONE-X - Fjäderreturställdon med integrerad kommunikationsmodul.
ONE-X är ett fjäderbelastat säkerhetsställdon med integrerad kommunikationsmodul som är konstruerad för att manövrera Rf-t-brandspjäll av alla storlekar. Automatiskt eller via fjärrstyrd aktivering. ONE-X finns i två versioner: 24V och 230V.
- Aktiveringsknapp
- Postionsindikator spjällblad
- LED röd: status
- Batterifack
- LED blå: kommunikation
- LED orange: felmeddelande
- Matning
- Busskabel
- Busskabel
Varianter
-
ONE-X 24 L
Ställdon med fjäderretur ONE-X 24 V (med utökad smältsäkring T) med integrerad kommunikationsmodul -
ONE-X 230 L
Ställdon med fjäderretur ONE-X 230 V (med utökad smältsäkring T) med integrerad kommunikationsmodul
Aktivering
-
manuell aktivering
tryck en gång på upplåsningsknappen (1). -
automatisk aktivering
temperatursensorn aktiveras automatiskt när temperaturen överstiger 72°C. -
fjärrstyrd aktivering
via ZENiX-styrenhet
Återställning
-
manuell återställning
Öppna batterifacket (4) och tryck ett 9V batteri mot kontaktfjädrarna. Håll denna position tills lysdioden (3) avger ett kontinuerligt ljus. Kontrollera om indikatorn (2) visar att spjällbladet står i öppen position. Ta bort batteriet och stäng batteriluckan. -
motordriven återställning
via ZENiX controller. By applying voltage during first use.
BFN(T) - Fjäderåterställt ställdon för fjärrstyrning.
Fjäderåtergångsmanöverdonet BFN(T) är särskilt utformat för fjärrstyrning av brandspjäll. BFN(T)-varianten är avsedd för brandspjäll med stora dimensioner (CRE60, CR2 med ø > 400 mm, CRS60 med ø > 315 mm eller CU2, CU2-15, CU4 med B+H > 1200 mm). För Markage FD med H 400 och 600 mm eller med H = 1200 mm (2 st) och med H = 2400 mm (i kombination med BFT-motor).
- Låsknapp
- Kontakt (ST)
- Åtkomst för manuell återställning
- Temperatursäkring (T)
Varianter
-
BFNT24
Ställdon med fjäderretur BFN 24 V med temperatursäkring (T) -
BFNT24-ST
Ställdon med fjäderretur BFN 24 V med temperatursäkring (T) och kontakt (ST) -
BFNT230
Ställdon med fjäderretur BFN 230 V med temperatursäkring (T) -
BFNT230-ST
Ställdon med fjäderretur BFN 230 V med temperatursäkring (T)
Tillbehör - vid tidpunkten för beställning - Växla
-
SN2 BFL/BFN
Extra ändlägesbrytare (öppen/stängd)
Aktivering
-
manuell aktivering
vrid låsknappen till "öppen" (Om det är BFNT, kan spjället även öppnas genom att trycka på "test" knappen på den termiska säkringen -
automatisk aktivering
Temperatursäkringen löser ut vid 72° C (typ BFNT). -
fjärrstyrd aktivering
genom att bryta strömförsörjningen.
Återställning
-
manuell återställning
Vrid handtaget moturs. För att stanna motorn tryck på låsknappen. -
motordriven återställning
Koppla från strömförsörjningen under minst 10 sekunder. Strömsätt ställdonet (respektera den föreskrivna spänningen) under minst 75 sekunder. Återställningen avslutas automatiskt när ändläget nås (spjället är öppet) – det tar ca 60 sekunder att återställa spjället – eller när strömmen bryts.

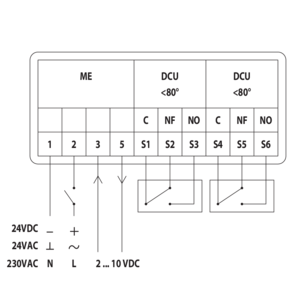

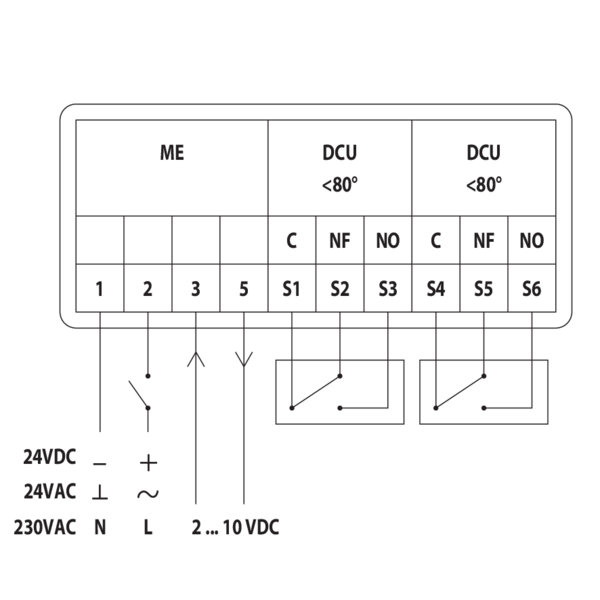

_electrical wiring.png)

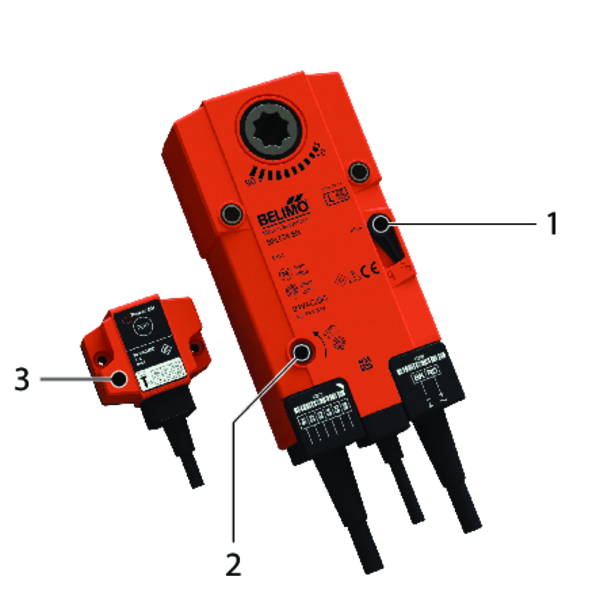

BFNT-SR - Fjärrstyrd fjäderåtergångsmotor med modulerande funktion
Fjäderåtergångsmotorn BFNT24-SR är konstruerad för fjärrmanövrering av brandspjäll. Spjällbladets position är justerbar med hjälp av en 0 till 10V-anslutning. Tillgänglig för: CRE60 och CRS60 (CRS60 ø ≥ 400 mm).
- Låsknapp
- Åtkomst för manuell återställning
- Temperatursäkring (T)
Varianter
-
BFNT24-SR
Stegmotor BFN 24V med temperatursäkring för styrning av luftflödet
Aktivering
-
manuell aktivering
vrid låsknappen till "öppen". Spjället kan alternativt låsas upp genom att trycka på "test"-knappen på den termoelektriska säkringen. -
automatisk aktivering
Temperatursäkringen löser ut vid 72° C. -
fjärrstyrd aktivering
genom att bryta strömförsörjningen.
Återställning
-
manuell återställning
Vrid handtaget moturs. För att stanna motorn, tryck på låsknappen. -
motordriven återställning
slå av strömmen i minst 10 sek. Mata servomotorn (linje 1 och linje 2; respektera den angivna spänningen) i minst 75 sek. Lägg på en styrspänning mellan 0 V och 10 V på linje 3 och linje 1 (0 V = stängd, 10 V = helt öppen; respektera den angivna spänningen). Motorns rörelse stannar automatiskt när den når det angivna läget. Det tar ca 60 sek att aktivera ventilen helt.
