VU120 - Flänsar (tidpunkten för beställning)

PS - Utan flänskant (standardfläns schaktsidan) Även möjlig på schaktsidan PG30, PG20, PG40 och PM.

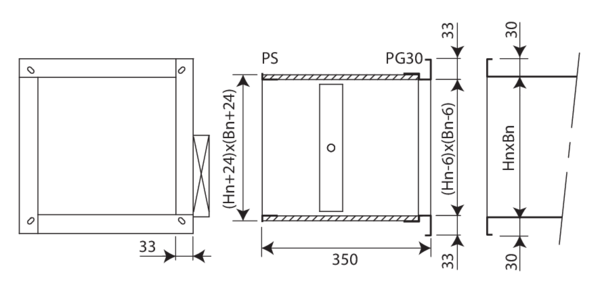

PG30 - Anslutning till kanaler med 30 mm flänsar (antingen med gejdskena eller med skruvar). Även möjlig på schaktsidan istället för PS-anslutning (vid beställningen). Elliptiska hål Ø 8,5 x 16 mm.

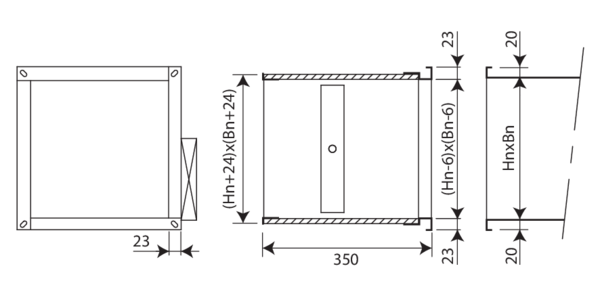

PG20 - Anslutning till kanaler med 20 mm flänsar, med elliptiska hål Ø 6,5 x 16 mm. Även möjlig på schaktsidan istället för PS-anslutning (vid beställningen).

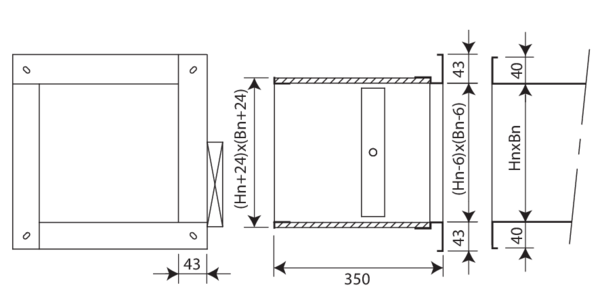

PG40 - Anslutning till kanaler med 40 mm flänsar, med elliptiska hål Ø 8,5 x 16 mm. Även möjlig på schaktsidan istället för PS- eller PG30-anslutning (vid beställningen).

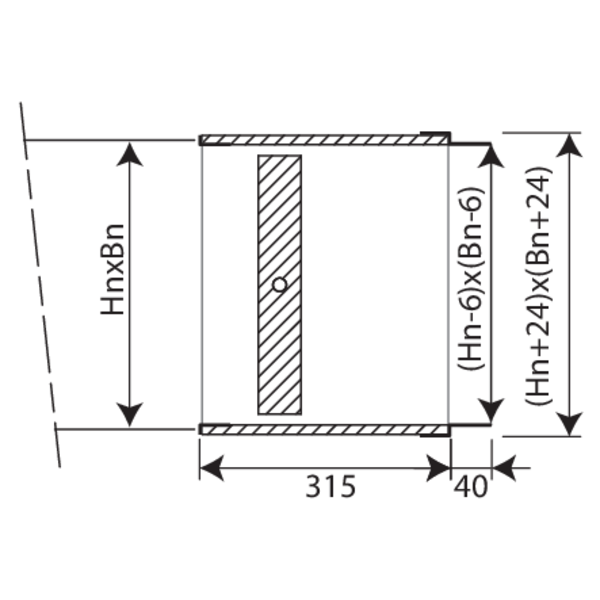

PM - Anslutning till kanal genom inskjutning. Denna ram används när det inte finns plats för en standard PG30-ram. Kan användas på mekanismsidan istället för PG30-anslutning (vid beställningen).

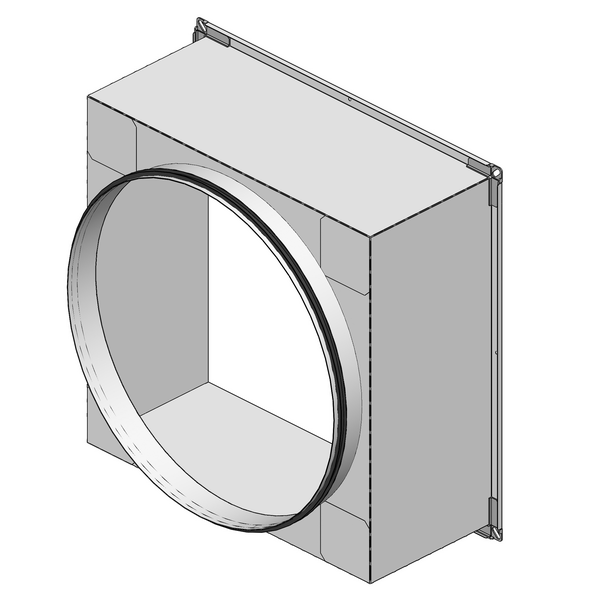

PRJ - Cirkulär anslutning med gummitätning på rektangulärt spjäll med PG20-fläns. Kan användas på mekanismsidan istället för PG30-anslutning (vid beställningen).

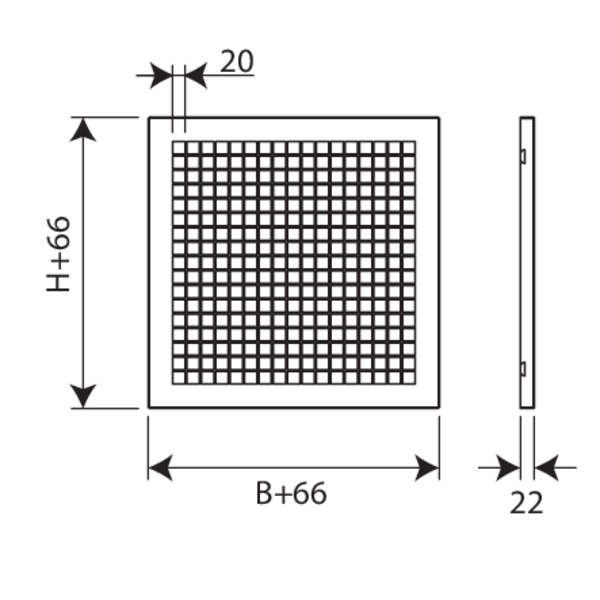

PPT (+PG3V) - Galler som passar som skyddsgaller i slutet av en ventilationskanal. Den förlängda ramen PG3V ingår då spjällbladet är större än höljet. Kan användas på mekanismsidan istället för PG30-anslutning (vid beställningen).
